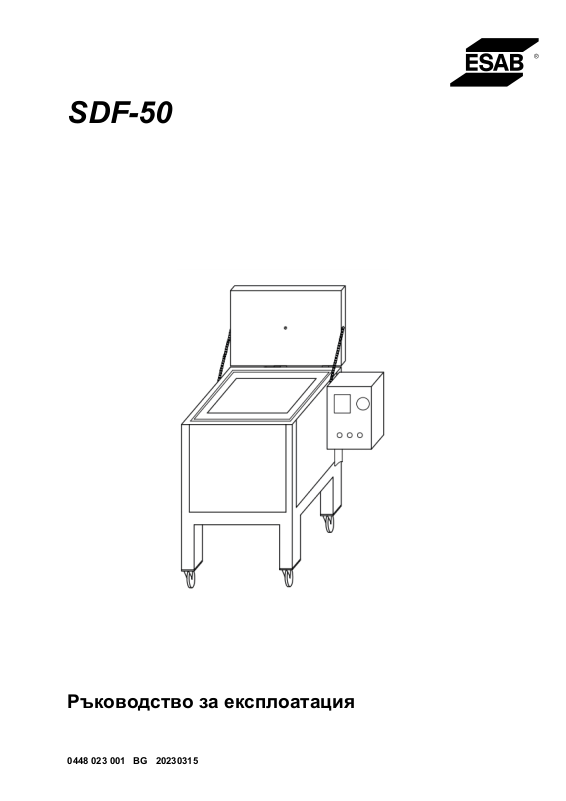

ESAB SDF-50 Instruction manual [bg]

SDF-50

Ръководство за експлоатация

0448 023 001  BG  20230315

СЪДЪРЖАНИЕ

1 БЕЗОПАСНОСТ

1.1 Значение на символите

1.2 Мерки за безопасност

2 ВЪВЕДЕНИЕ

........................................................................................................................

............................................................................................

...............................................................................................

.............................................................................................................................

2.1 Използване и предназначение на пещта

3 ТЕХНИЧЕСКИ ДАННИ

4 МОНТАЖ

4.1 Работа

....................................................................................................................................

..........................................................................................................................

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА

ЕЛЕКТРИЧЕСКА СХЕМА

ПОРЪЧВАНЕ НА РЕЗЕРВНИ ЧАСТИ

..............................................................................................................

..................................................................................................

....................................................................................................................

...............................................................................................

...............................................................

4

4

4

4

4

5

5

5

6

7

8

0448 023 001

- 3 -

© ESAB AB 2023

1  БЕЗОПАСНОСТ

1 БЕЗОПАСНОСТ

1.1 Значение на символите

Както са използвани в ръководството: Означава внимание! Бъдете внимателни!

ОПАСНОСТ!
Означава непосредствена опасност, която, ако не бъде избегната, ще доведе до
незабавно, сериозно нараняване или смърт.

ПРЕДУПРЕЖДЕНИЕ!
Означава потенциална опасност, която може да доведе до телесно нараняване
или смърт.

ВНИМАНИЕ!
Означава опасност, която може да доведе до леки телесни наранявания.

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба прочетете и разберете ръководството за
работа и спазвайте всички етикети, практики за безопасност
на служителите и информационни листове за безопасност
(SDS).

1.2 Мерки за безопасност

ЕЛЕКТРИЧЕСКИ УДАР – Може да е смъртоносен

• Не докосвайте електрическите части и електродите, намиращи се
под напрежение, с голи ръце, влажни ръкавици или мокро облекло.

• Изолирайте себе си от работното място и земята.

• Заемете безопасна работна поза.

ОПАСНОСТ ОТ ПОЖАР

• Не използвайте пещта, ако захранващият кабел е прекъснат или се
наблюдават необичайни температурни колебания (не се препоръчва
според ръководството/информационната бележка), тъй като това
може да доведе до пожар.

• Уверете се, че в близост няма никакви запалими материали.

ГОРЕЩА ПОВЪРХНОСТ – Частите могат да причинят изгаряне

• Не докосвайте части с голи ръце.

• Изчакайте оборудването да изстине, преди да боравите или да
работите с него.

• За да боравите с горещи части, използвайте подходящи
инструменти и/или изолирани ръкавици за заваряване, за да
предотвратите изгаряния.

2 ВЪВЕДЕНИЕ

2.1 Използване и предназначение на пещта

Гамата пещи за сушене и съхранение SDF-50 са големи шкафове с контролирана температура
за заваръчен прахообразен флюс в типична промишлена инсталация. Те са проектирани за
удобно зареждане отгоре и отстраняване отдолу на заваръчния флюс. Лесният за използване

0448 023 001

- 4 -

© ESAB AB 2023

3  ТЕХНИЧЕСКИ ДАННИ

цифров контролер настройва и регулира температурата в широк диапазон за изпичане, сушене
и съхранение. Електрическите нагреватели, вградени в стените, нагряват равномерно флюса,
без да се налага разбъркване или обръщане на флюса. Тежката изолация, здравият
промишлен дизайн, електростатичното покритие на външните повърхности, тежките
заключващи се колелца правят тези пещи чудесна инвестиция за дългосрочна и лесна
употреба.

3 ТЕХНИЧЕСКИ ДАННИ

SDF-50

Капацитет 50 kg (110 lb)

Напрежение 3-фазно 380 – 415 V

Честота 50/60Hz

Изход 3000 W

Температура До 400°C (752°F), цифров термостат

Външни размери (Д*Ш*В, cm) 107 × 67 × 113

Тегло (без електроди) 110 kg (242 lb)

ЗАБЕЛЕЖКА!

Температурата на нагряване на пещта може да се настройва от температура на
околната среда до 400°C.

4 МОНТАЖ

ЗАБЕЛЕЖКА!

Уверете се, че техническата спецификация на продукта съответства на
електрозахранването подавано във Вашата мрежа.

Проверете напрежението, информацията за честотата и проверете дали няма
неизправност, която ще повлияе на работата на продукта.

4.1 Работа

ПРЕДУПРЕЖДЕНИЕ!

Когато пещта не се използва, завъртете ключа за захранване в положение „O“ и
извадете щепсела на захранващия кабел от електрическия контакт.

• Свържете щепсела на захранващия кабел на пещта към контакт, както е
препоръчано в техническата информация. Уверете се, че гнездото на
захранващия контакт съответства на типа на щепсела на контакта.

• Заключете вратата след зареждане на необходимото количество флюс (до 50
kg).

• Заключете вратата.

• За да включите бутона за захранване на фурната, завъртете ключа за
захранване на контролния блок на пещта в положение „I“.

0448 023 001

- 5 -

© ESAB AB 2023

ДОПЪЛНЕНИЕ

• След като захранването е включено, в зависимост от типа на пещта, напр. 1Φ
ще светне една зелена лампа или за 3Φ ще светнат три зелени пилотни лампи.
Ако лампите не светят, проверете захранващата връзка. Направете справка с
изображението по-долу.

• Задаване на желаната температура
○ Когато устройството е включено, дисплеят на контролера показва

текущата температура и зададената стойност.

○ Натиснете и задръжте бутона SET (Задаване) за 2 секунди, за да

зададете различна температура. Използвайте бутоните за нагоре и
надолу, за да достигнете желаната зададена температура. След
като контролерът прочете, показва желаната температура,
натиснете отново бутона SET (Задаване).

○ Пещта ще се загрява автоматично или ще се охлади до зададената

температура. Фурната автоматично ще изключи отоплението,
когато зададената температура бъде достигната. Зелената лампа
също ще се изключи.

• За да използвате заваръчния прах, поставете кофа с вместимост 5 галона под
улея на пещта. Издърпайте долното рамо, за да изхвърлите праха в кофата.
Когато кофата е пълна или е отстранено достатъчно количество флюс,
избутайте рамото назад.
○ Отворете и освободете изпускателния клапан в горната част, за да

избегнете изпускането на горещ дим при отваряне на предната
врата.

ДОПЪЛНЕНИЕ

КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА

Ordering number Denomination Type Notes

0700 100 021 Stationary submerged arc welding powder

drying oven

Техническа документация е достъпна в Интернет на: www.esab.com

0448 023 001

- 6 -

SDF-50 Three phase

415VAC50/60Hz

380-

© ESAB AB 2023

ДОПЪЛНЕНИЕ

ЕЛЕКТРИЧЕСКА СХЕМА

0448 023 001

- 7 -

© ESAB AB 2023

ДОПЪЛНЕНИЕ

ПОРЪЧВАНЕ НА РЕЗЕРВНИ ЧАСТИ

Item no. Qty. Ordering number Description Notes

1 1 0700 100 002 Digital thermostat DT-109A

2

3 1 0700 100 006 Door handle

4 1 0700 100 028 Puller arm

5

6 1 0700 100 031 Cable gland

7

8 1 0700 100 020 Air valve

9 1 0700 100 018 Power switch

10

11

3 0700 100 003 Signal lamp 220V

3 0700 100 004 Signal lamp 110V

2 0700 100 008 Castors without brake Back

2 0700 100 009 Castors with brake Front

2 0700 100 011 Heating element 220V

2 0700 100 012 Heating element 110V

2 0700 100 015 Fuse (automatic) 10A

1 0700 100 016 Fuse (automatic) 2A

1 0700 100 017 Contactor 220V UNI 220V

1 0700 100 023 Contactor 110C UNI 110V

12 1 0700 100 019 Terminal

13

14 1 0700 100 163 Fiberglass wick SDF-50

15 1 0700 100 165 Thermocouples

0448 023 001

1 0700 100 013 Power cable with plug CEE 5x32A 400V plug

1 0700 100 014 Power cable with plug 110V

- 8 -

© ESAB AB 2023

ДОПЪЛНЕНИЕ

0448 023 001

- 9 -

© ESAB AB 2023
