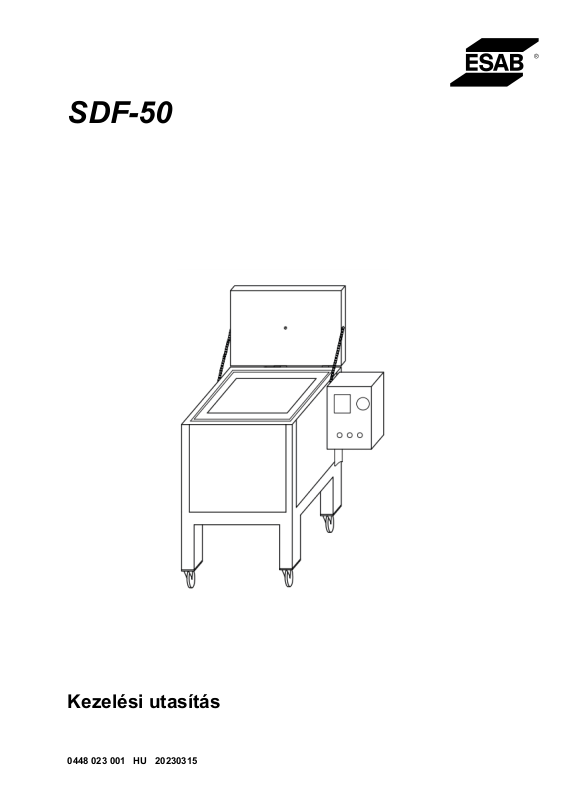

ESAB SDF-50 Instruction manual [hu]

SDF-50

Kezelési utasítás

0448 023 001  HU  20230315

TARTALOMJEGYZÉK

1 BIZTONSÁG

1.1 Jelmagyarázat

...............................................................................................................................

..............................................................................................................

1.2 Biztonsági óvintézkedések

2 BEVEZETÉS

...............................................................................................................................

2.1 A szárítókemence használata és célja
3 MŰSZAKI ADATOK
4 TELEPÍTÉS

.................................................................................................................................

4.1 Művelet
RENDELÉSI SZÁM

................................................................................................................................

KAPCSOLÁSI RAJZ
PÓTALKATRÉSZEK RENDELÉSE

....................................................................................................................

.........................................................................................................................

..............................................................................................................................

.......................................................................................................

.........................................................................................

......................................................................

4
4
4

4
4

5
5
5

6
7
8

0448 023 001

- 3 -

© ESAB AB 2023

1  BIZTONSÁG

1 BIZTONSÁG

1.1 Jelmagyarázat

A kézikönyvben mindenütt: Veszélyre hívja fel a figyelmet! Legyen óvatos!

VESZÉLY!
Közvetlen veszélyt jelent, mely azonnali, súlyos személyi sérülést és életvesztést
okoz, ha nem kerülik el.

FIGYELMEZTETÉS!
Potenciális veszélyt jelent, mely azonnali, súlyos személyi sérülést és életvesztést
okozhat.

VIGYÁZAT!
Olyan veszélyt jelez, ami kisebb személyi sérülést eredményezhet.

FIGYELMEZTETÉS!

Használat előtt olvassa el és ismerje meg a használati útmutatót,
valamint kövesse a címkéken szereplő utasításokat, munkáltatója
biztonsági előírásait és a biztonsági adatlapokat (SDSs).

1.2 Biztonsági óvintézkedések

ÁRAMÜTÉS – halálos sérülést okozhat

• Ne érjen puszta kézzel, illetve nedves kesztyűvel vagy ruhával az áram
alatt álló elektromos alkatrészekhez vagy elektródákhoz.

• Szigetelje magát a munkadarabtól és a földtől.

• Gondoskodjon róla, hogy a munkavégzés helye biztonságos legyen.

TŰZVESZÉLY

• Ne használja, ha a tápkábel sérült vagy a kemencénél rendellenes
hőmérséklet-ingadozás (nem ajánlott a kézikönyv/adatlapnak
megfelelően) tapasztalható.

• Győződjön meg arról, hogy nincs a közelben gyúlékony anyag.

FORRÓ FELÜLET – alkatrészek általi égési sérülés veszélye

• Ne érjen puszta kézzel az alkatrészekhez.

• A berendezés kezelése vagy az azzal történő munkavégzés előtt hagyja,
hogy lehűljön a készülék.

• Az égési sérülések elkerülése érdekében a forró alkatrészeket csak arra
alkalmas eszközökkel és/vagy szigetelt hegesztőkesztyűt viselve fogja
meg.

2 BEVEZETÉS

2.1 A szárítókemence használata és célja

Az SDF-50 szárító- és tárolókemencék nagyméretű, hőmérsékletszabályozott szekrények
folyasztószer-porhoz, jellemzően ipari felhasználásra tervezve. Kialakításuknak köszönhetően
kényelmes a használatuk: a folyasztószer felül tölthető be, és alul vehető ki. Egyszerűen használható
digitális vezérlővel állítható be és szabályozható a hőmérséklet a különféle sütési, szárítási és tárolási
feladatoknak megfelelően. Az elektromos fűtőelemekkel felszerelt belső falak egyenletesen melegítik

0448 023 001

- 4 -

© ESAB AB 2023

3  MŰSZAKI ADATOK

a folyasztószert anélkül, hogy további műveletekre vagy folyasztószer-forgatásra lenne szükség. A
vaskos szigetelésnek, a strapabíró ipari kialakításnak, a külső felületekre felvitt elektrosztatikus
festékrétegnek és az ipari, zárolható kerekeknek köszönhetően az egyszerűen használható kemencék
hosszú távú befektetést jelentenek.

3 MŰSZAKI ADATOK

SDF-50

Kapacitás 50kg (110font)

Feszültség 3 fázis, 380-415V

Frekvencia 50/60 Hz

Kimenet 3000 W

Hőmérséklet Maximum 400 °C, digitális termosztát

Külső méretek (H*Sz*M, cm) 107 × 67 × 113

Tömeg (elektródák nélkül) 110kg (242font)

MEGJEGYZÉS!

A kemence a környezeti hőmérsékletről 400 °C-ra fűthető fel.

4 TELEPÍTÉS

MEGJEGYZÉS!

Ellenőrizze, hogy a termék műszaki adatai megfelelnek a hálózat elektromos ellátásának.

Ellenőrizze a feszültséget, a frekvenciával kapcsolatos tudnivalókat, illetve hogy nem
található-e a terméken olyan meghibásodás, amely hatással van a működésére.

4.1 Művelet

FIGYELMEZTETÉS!

Ha a kemence használaton kívül van, tekerje a kapcsológombot „O” állásba, majd húzza ki a
tápkábelt a fali aljzatból.

• Csatlakoztassa a tápkábelt az aljzathoz a műszaki információban javasoltaknak
megfelelően. Győződjön meg arról, hogy az aljzat típusa megegyezik a kemence
dugójának típusával.

• Zárja le az ajtót a kívánt mennyiségű (maximum 50 kg) folyasztószer betöltése után.

• Zárja le az ajtót.

• A kemence bekapcsolásához a vezérlőpanelen fordítsa a kapcsológombot „I” állásba.

0448 023 001

- 5 -

© ESAB AB 2023

FÜGGELÉK

• Bekapcsolás után a kemence típusától függően 1Φ zöld lámpa vagy 3Φ zöld
jelzőlámpa fog világítani. Ha a lámpák nem világítanak, ellenőrizze a kemence
tápellátását. Lásd a lenti ábrát.

• A kívánt hőmérséklet beállítása
○ A bekapcsolt egység kijelzőjén látható az aktuális hőmérséklet és a

beállított érték.

○ A kívánt hőmérséklet megváltoztatásához tartsa lenyomva a SET

(„Beállítás”) gombot 2 másodpercig. A fel- és lefelé mutató gombokkal
állítsa be a kívánt hőmérsékletet. Amikor a kijelzőn megjelenik a kívánt
hőmérséklet, nyomja meg ismét a SET gombot.

○ A kemence ekkor automatikusan felfűt vagy lehűl a kívánt

hőmérsékletnek megfelelően. A kemence automatikusan lekapcsolja a
fűtést, ha a beállított hőmérséklet elérésre kerül. A zöld lámpa is
kikapcsol.

• A hegesztőpor használatához helyezzen egy kb. 20 literes vödröt a kemence alsó
nyílásához. Húzza meg az alsó kart a por vödörbe juttatásához. Ha megtelik a vödör
vagy elég folyasztószert vételezett, nyomja vissza a kart.
○ Nyissa ki és engedje fel a tetőn lévő szelepet: így megakadályozhatja,

hogy az elülső ajtó kinyitásakor forró levegő törjön ki a kemencéből.

FÜGGELÉK

RENDELÉSI SZÁM

Ordering number Denomination Type Notes

0700 100 021 Stationary submerged arc welding powder

drying oven

A műszaki dokumentáció a következő oldalon érhető el: www.esab.com.

SDF-50 Three phase

415VAC50/60Hz

380-

0448 023 001

- 6 -

© ESAB AB 2023

FÜGGELÉK

KAPCSOLÁSI RAJZ

0448 023 001

- 7 -

© ESAB AB 2023

FÜGGELÉK

PÓTALKATRÉSZEK RENDELÉSE

Item no. Qty. Ordering number Description Notes

1 1 0700 100 002 Digital thermostat DT-109A

2

3 1 0700 100 006 Door handle

4 1 0700 100 028 Puller arm

5

6 1 0700 100 031 Cable gland

7

8 1 0700 100 020 Air valve

9 1 0700 100 018 Power switch

10

11

3 0700 100 003 Signal lamp 220V

3 0700 100 004 Signal lamp 110V

2 0700 100 008 Castors without brake Back

2 0700 100 009 Castors with brake Front

2 0700 100 011 Heating element 220V

2 0700 100 012 Heating element 110V

2 0700 100 015 Fuse (automatic) 10A

1 0700 100 016 Fuse (automatic) 2A

1 0700 100 017 Contactor 220V UNI 220V

1 0700 100 023 Contactor 110C UNI 110V

12 1 0700 100 019 Terminal

13

14 1 0700 100 163 Fiberglass wick SDF-50

15 1 0700 100 165 Thermocouples

0448 023 001

1 0700 100 013 Power cable with plug CEE 5x32A 400V plug

1 0700 100 014 Power cable with plug 110V

- 8 -

© ESAB AB 2023

FÜGGELÉK

0448 023 001

- 9 -

© ESAB AB 2023
