SDF-250

Bruksanvisning

0448 020 001  SE  20230315

INNEHÅLLSFÖRTECKNING

1 SÄKERHET

1.1 Användning av symboler

1.2 Säkerhetsåtgärder

2 INLEDNING

.................................................................................................................................

............................................................................................

.......................................................................................................

.................................................................................................................................

2.1 Ugnsanvändning och -användningsområde
3 TEKNISKA DATA
4 INSTALLATION

4.1 Åtgärd

BESTÄLLNINGSNUMMER

KRETSSCHEMA

....................................................................................................................................

RESERVDELSBESTÄLLNING

........................................................................................................................

...........................................................................................................................

...........................................................................................................................

...................................................................................................................

..............................................................................................................

.............................................................

4

4

4
4

4
5
5
5

6

7

8

0448 020 001

- 3 -

© ESAB AB 2023

1  SÄKERHET

1 SÄKERHET

1.1 Användning av symboler

Genomgående i handboken: Betyder Obs! Var uppmärksam!

VARNING!
Innebär fara som, om den inte undviks, omedelbart leder till allvarliga personskador
eller dödsfall.

VARNING!
Innebär potentiell fara som kan resultera i personskada eller dödsfall.

OBSERVERA!
Innebär fara som kan leda till mindre allvarlig personskada.

VARNING!

Innan användning, läs och förstå denna bruksanvisning och följ
alla etiketter, arbetsgivarens säkerhetsrutiner och
säkerhetsdatablad (SDS).

1.2 Säkerhetsåtgärder

ELEKTRISK STÖT – Kan döda

• Rör ej strömförande delar eller elektroder med bara händer eller med våt
skyddsutrustning.

• Isolera dig från arbetet och marken.

• Se till att din arbetsställning är säker.

BRANDFARA

• Använd inte om nätsladden är trasig eller om temperaturvariationen för
ugnen är onormal (dvs. större än vad som rekommenderas enligt
handboken/faktabladet) eftersom det kan orsaka brand.

• Verifiera att det inte finns några brännbara material i närheten.

HET YTA - Delar kan orsaka brännskador

• Vidrör inte delar med bara händer.

• Vänta tills ugnen har svalnat innan du hanterar eller arbetar med den.

• Använd lämpliga verktyg och/eller isolerade svetshandskar när du
hanterar heta delar för att undvika brännskador.

2 INLEDNING

2.1 Ugnsanvändning och -användningsområde

SDF-250-serien med torknings- och förvaringsugnar är stora temperaturstyrda skåp för svetspulver i

vanliga industrikonfigurationer. Ugnarna är utformade för påfyllning av svetspulver uppifrån och
borttagning nerifrån. Du kan använda den lättanvända digitala styrenheten till att ange och styra
temperaturen över ett brett intervall för förberedelse, torkning och förvaring. Det finns elektriska
värmare i väggarna som värmer upp svetspulvret jämnt utan att det behöver roteras eller vridas.
Kraftig isolering, tålig industriell design, externa ytor belagda med elektrostatisk lack och kraftiga
låsbara hjul gör de här ugnarna till en utmärkt investering för långvarig användning.

0448 020 001

- 4 -

© ESAB AB 2023

4  INSTALLATION

3 TEKNISKA DATA

SDF-250

Kapacitet 250kg

Spänning Trefas: 380–415V

Frekvens 50/60Hz

Utgång 7500W

Temperatur Upp till 400°C, digital termostat

Yttermått (längdx breddx höjd, cm) 162×82×145

Vikt (utan elektroder) 230kg

OBSERVERA!

Du kan ange uppvärmningstemperatur för ugnen från omgivningstemperaturen och upp till
400°C.

4 INSTALLATION

OBSERVERA!

Se till att den tekniska specifikationen på produkten motsvarar elnätet i ditt nätverk.

Kontrollera spännings- och frekvensinformationen och att det inte finns något fel som kan
påverka ugnens funktion.

4.1 Åtgärd

VARNING!

När du inte använder ugnen vrider du strömbrytaren till läget O och drar ur nätsladden ur
vägguttaget.

• Anslut nätsladden till ugnen till ett vägguttag enligt rekommendationerna i den
tekniska informationen. Se till att vägguttaget matchar ugnskontakten.

• Lås dörren när du har fyllt på önskad mängd svetspulver (upp till 250kg).

• Lås dörren.

• Sätt på ugnen genom att vrida strömbrytaren på kontrollpanelen till läget I.

• När strömmen är på lyser en grön lampa (enfas) respektive tre gröna lampor (trefas).
Om lamporna inte lyser kontrollerar du strömanslutningen. Se bilden nedan.

0448 020 001

- 5 -

© ESAB AB 2023

BILAGA

• Ange önskad temperatur
○ När du sätter på ugnen visas aktuell och inställd temperatur på skärmen

på styrenheten.

○ Om du vill ange en annan temperatur håller du in SET i två sekunder.

Använd uppåt- och nedåtknappen till att välja önskad inställd temperatur.
När önskad temperatur visas på skärmen på styrenheten trycker du på
SET igen.

○ Ugnen värms upp eller kyls ner automatiskt till den inställda

temperaturen. Ugnen stängs av automatiskt när den inställda
temperaturen har uppnåtts. Dessutom släcks den gröna lampan.

• För att använda svetspulvret placerar du en 20-litershink under ugnsrännan. Släpp ut
svetspulver i hinken genom att dra i den nedre armen. När hinken är full eller du har
släppt ut tillräckligt med svetspulver trycker du tillbaka armen.
○ Öppna och släpp utlösningsventilen på ovansidan för att undvika utsläpp

av het rök när du öppnar den främre dörren.

BILAGA

BESTÄLLNINGSNUMMER

Ordering number Denomination Type Notes

0700 100 000 Stationary submerged arc welding powder

drying oven

Teknisk dokumentation finns online på: www.esab.com

SDF-

250

Three phase

415VAC50/60Hz

380-

0448 020 001

- 6 -

© ESAB AB 2023

BILAGA

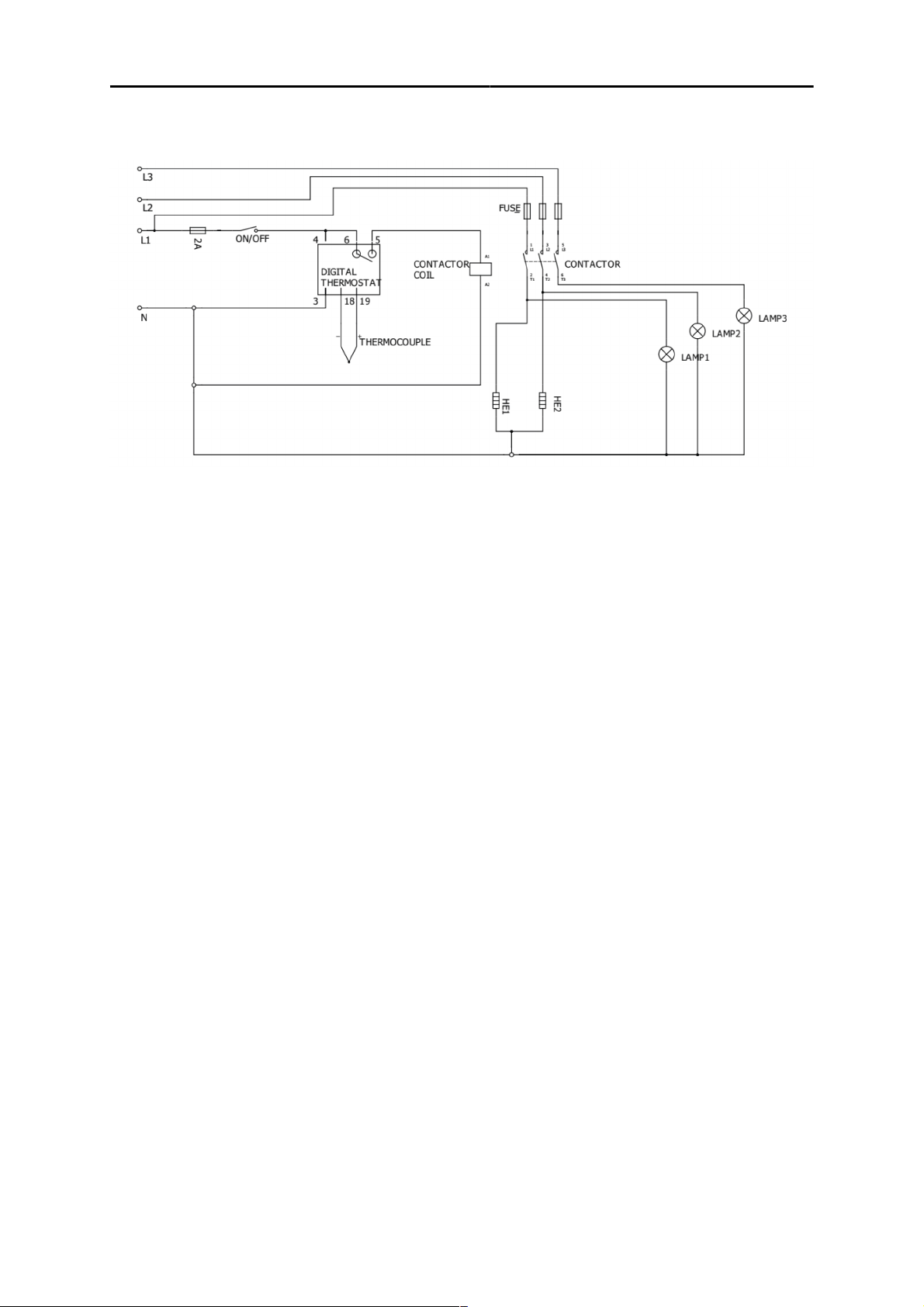

KRETSSCHEMA

0448 020 001

- 7 -

© ESAB AB 2023

BILAGA

RESERVDELSBESTÄLLNING

Item no. Qty. Ordering number Description Notes

1 1 0700 100 002 Digital thermostat DT-109A

2

3 1 0700 100 006 Door handle

4 1 0700 100 07 Puller arm

5

6 1 0700 100 031 Cable gland

7

8

9

10

3 0700 100 003 Signal lamp 220V

3 0700 100 004 Signal lamp 110V

2 0700 100 008 Castors without brake Back

2 0700 100 009 Castors with brake Front

2 0700 100 011 Heating element 220V

2 0700 100 012 Heating element 110V

1 0700 100 013 Power cable with plug CEE 5x32A 400V plug

1 0700 100 014 Power cable with plug 110V

1 0700 100 015 Fuse (automatic) 10A

1 0700 100 016 Fuse (automatic) 2A

1 0700 100 017 Contactor 220V UNI 220V

1 0700 100 023 Contactor 110C UNI 110V

11 1 0700 100 018 Power switch

12 1 0700 100 019 Terminal

13 1 0700 100 020 Air valve

14 1 0700 100 164 Fiberglass wick SDF-250

15 1 0700 100 165 Thermocouples

0448 020 001

- 8 -

© ESAB AB 2023

BILAGA

0448 020 001

- 9 -

© ESAB AB 2023
