SDE-100

Gebruiksaanwijzing

0448 019 001  NL  20230315

INHOUDSOPGAVE

1 VEILIGHEID

................................................................................................................................

1.1 Betekenis van de symbolen

1.2 Veiligheidsmaatregelen

2 INLEIDING

..................................................................................................................................

2.1 Gebruik en doel van de oven

3 TECHNISCHE GEGEVENS

4 INSTALLATIE

4.1 In bedrijf

BESTELNUMMERS

BEDRADINGSSCHEMA

..............................................................................................................................

.......................................................................................................................

...............................................................................................................................

........................................................................................................................

........................................................................................................

RESERVEONDERDELEN BESTELLEN

.......................................................................................

..............................................................................................

.....................................................................................

...............................................................................................

4

4

4

4

4

5

5

5

6

7

8

0448 019 001

- 3 -

© ESAB AB 2023

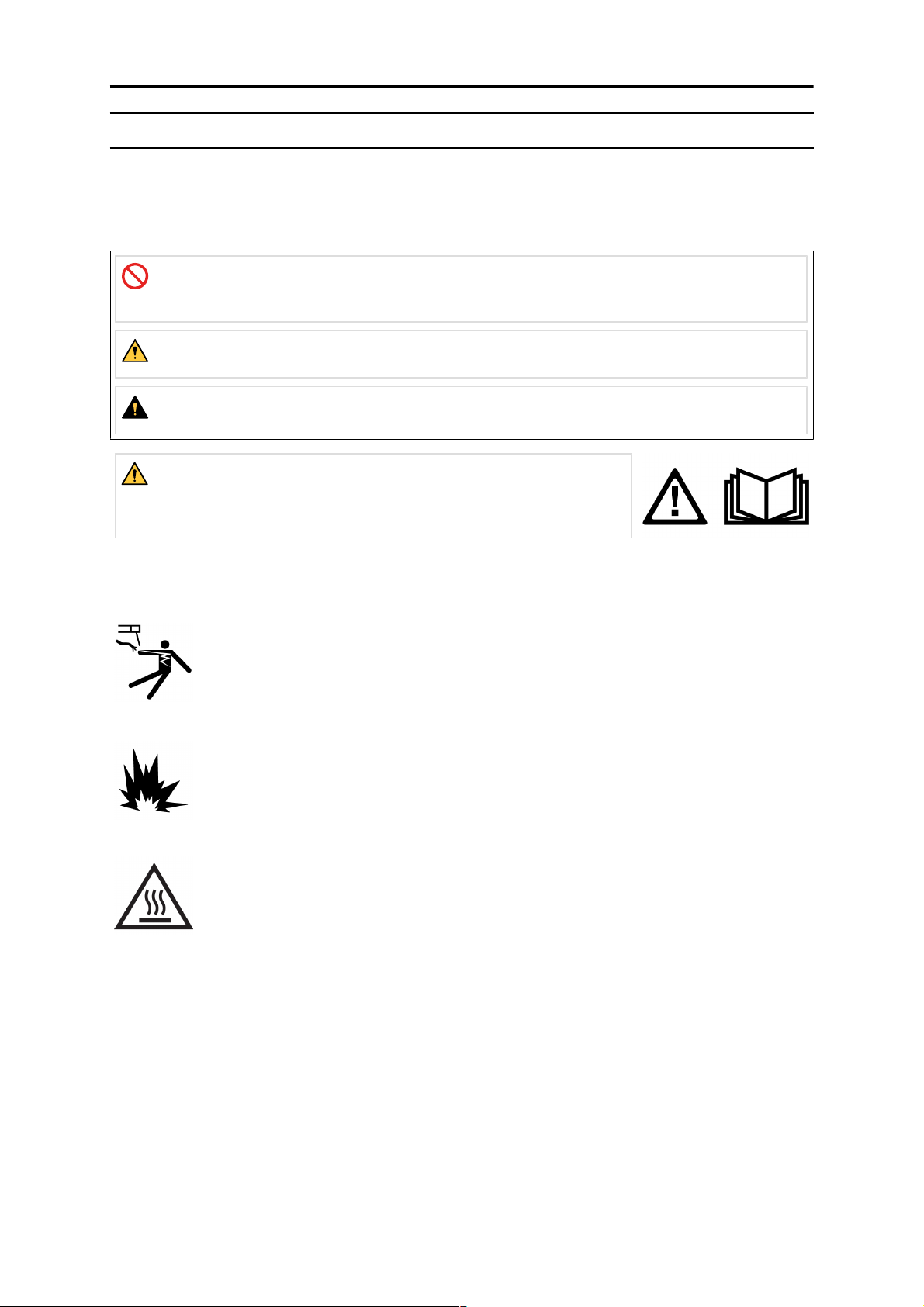

1  VEILIGHEID

1 VEILIGHEID

1.1 Betekenis van de symbolen

Zoals gebruikt in deze handleiding: Betekent Let op! Wees Alert!

GEVAAR!
Betekent een direct gevaar dat, indien niet vermeden, kan leiden tot direct en ernstig
persoonlijk letsel of overlijden.

WAARSCHUWING!
Betekent een mogelijk gevaar dat kan leiden tot persoonlijk letsel of overlijden.

VOORZICHTIG!
Betekent een gevaar dat kan leiden tot beperkt persoonlijk letsel.

WAARSCHUWING!

Lees de instructiehandleiding vóór gebruik goed door en volg de
richtlijnen op alle labels, de veiligheidsprocedures van de
werkgever en de veiligheidsbladen (SDS) op.

1.2 Veiligheidsmaatregelen

ELEKTRISCHE SCHOK - Kan dodelijk zijn

• Raak de elektrische onderdelen of elektroden niet aan met uw blote
handen, natte handschoenen of natte kleding.

• Zorg dat u geïsoleerd van het werkstuk en aarde werkt.

• Zorg voor een veilige werkplek.

BRANDGEVAAR

• Niet gebruiken als het netsnoer kapot is of als er een abnormale
temperatuurvariatie (niet aanbevolen volgens de handleiding/het
informatieblad) te zien is op de oven, omdat dit brand kan veroorzaken.

• Zorg dat er geen brandbare materialen in de buurt zijn.

HEET OPPERVLAK - Onderdelen kunnen brandwonden veroorzaken

• Raak onderdelen niet met blote handen aan.

• Geef de apparatuur tijd om af te koelen voordat u deze hanteert of
gebruikt.

• Gebruik voor het hanteren van hete onderdelen geschikte
gereedschappen en/of geïsoleerde lashandschoenen om brandwonden
te voorkomen.

2 INLEIDING

2.1 Gebruik en doel van de oven

Het ovenmodel SDE-100 is ontworpen om staaflaselektroden te drogen en op te slaan op een
gewenste temperatuur om vocht te verwijderen. Stel de gewenste temperatuur in op basis van de
aanbeveling van de elektrodefabrikant voor correcte droging, vochtverwijdering en opslag. Deze oven
mag alleen worden gebruikt volgens de aanbevolen instelling en met aanbevolen gebruik.

0448 019 001

- 4 -

© ESAB AB 2023

4  INSTALLATIE

3 TECHNISCHE GEGEVENS

SDE-100

Capaciteit 100kg (220lbs.)

Spanning 3-fasen 380-415 V

Frequentie 50/60Hz

Uitgang 3000W

Temperatuur Digitale thermostaat tot 400°C (752°F)

Buitenafmetingen (L*B*H, cm) 53 × 72 × 138

Gewicht (zonder elektroden) 90kg (198lbs.)

LET OP!

De verwarmingstemperatuur van de oven kan worden ingesteld van omgevingstemperatuur tot
400°C.

4 INSTALLATIE

LET OP!

Controleer of de technische specificaties op het product overeenkomen met de elektrische
voeding in uw netwerk.

Controleer de spanning en de frequentiegegevens en kijk of er geen storing is die de werking
van het product kan beïnvloeden.

4.1 In bedrijf

WAARSCHUWING!

Wanneer de oven niet in gebruik is, draait u de knop naar de stand 'O' en haalt u de stekker uit
het stopcontact.

• Stop de stekker van de oven in een stopcontact zoals aanbevolen in de technische
informatie. Zorg ervoor dat het stopcontact van hetzelfde type is als de stekker van de
oven.

• Plaats de elektroden op de ovenplaten. Plaats niets behalve elektroden op deze
metalen platen, verpakkingen en andere dingen kunnen door de hoge temperatuur in
brand vliegen. Maak de platen niet overvol en zorg ervoor dat de deur goed kan
worden vergrendeld.

• Doe de deur op slot.

• Zet de oven aan door de knop op het bedieningspaneel in de stand 'I' te zetten.

0448 019 001

- 5 -

© ESAB AB 2023

BIJLAGE

• Zodra de stroom is ingeschakeld, gaat er 1Φ een groen lampje branden of gaan er 3
Φ drie groene controlelampjes branden, afhankelijk van het type oven. Als de lampjes
niet gaan branden, controleert u de stroomaansluiting. We verwijzen naar de
onderstaande afbeelding.

• De gewenste temperatuur instellen
○ Wanneer het apparaat is ingeschakeld, geeft het bedieningspaneel de

huidige temperatuur en de ingestelde waarde weer.

○ Druk op de knop SET en houd deze 2 seconden ingedrukt om een

andere temperatuur in te stellen. Gebruik de toetsen omhoog en omlaag
om de gewenste temperatuur te bereiken. Druk opnieuw op de knop
SET als het bedieningspaneel de gewenste temperatuur aangeeft.

○ De oven zal nu automatisch opwarmen of afkoelen om de ingestelde

temperatuur te bereiken. De oven schakelt de verwarming automatisch
uit wanneer de ingestelde temperatuur is bereikt. Het groene lampje
gaat ook uit.

• Wanneer de elektroden op de juiste temperatuur zijn gedroogd, kunnen ze op de
volgende manier uit de oven worden gehaald.
○ Zet de ontlastklep aan de bovenkant open en laat deze los om de

uitstoot van hete rook te vermijden bij het openen van de deur aan de
voorkant.

○ Zet de oven volledig uit of verwijder elektroden voorzichtig van de

metalen platen en verplaats ze naar een draagbare oven (zoals de
PSE-5 of 10).

WAARSCHUWING!

Om elektroden maximaal te laten drogen, wordt het aanbevolen om het FIFO-principe (First In
First Out) te gebruiken. Let er op dat elektroden niet teveel te drogen doordat oude elektroden
in de oven blijven liggen en alleen de recent toegevoegde elektroden worden verwijderd.

BIJLAGE

BESTELNUMMERS

Ordering number Denomination Type Notes

0700 100 068 Stationary welding electrode drying oven SDE-

100

Technische documentatie is beschikbaar op internet: www.esab.com

Three phase

415VAC50/60Hz

380-

0448 019 001

- 6 -

© ESAB AB 2023

BIJLAGE

BEDRADINGSSCHEMA

0448 019 001

- 7 -

© ESAB AB 2023

BIJLAGE

RESERVEONDERDELEN BESTELLEN

Item no. Qty. Ordering number Description Notes

1 1 0700 100 002 Digital thermostat DT-109A

2

3 1 0700 100 074 Fiberglass wick

4 1 0700 100 018 Power switch

5 1 0700 100 020 Air valve

6 1 0700 100 006 Door handle

7 2 0700 100 054 Tray

8

9 1 0700 100 031 Cable gland

10

11

3 0700 100 003 Signal lamp 220V

3 0700 100 004 Signal lamp 110V

2 0700 100 008 Castors without brake Back

2 0700 100 009 Castors with brake Front

2 0700 100 011 Heating element 220V

2 0700 100 012 Heating element 110V

1 0700 100 017 Contactor 220V UNI 220V

1 0700 100 023 Contactor 110V UNI 110V

12

13 1 0700 100 019 Terminal Set

14

15 1 0700 100 165 Thermocouples

0448 019 001

2 0700 100 015 Fuse (automatic) 10A

1 0700 100 016 Fuse (automatic) 2A

1 0700 100 013 Power cable with plug CEE 5x32A 400V plug

1 0700 100 014 Power cable with plug 110V

- 8 -

© ESAB AB 2023

BIJLAGE

0448 019 001

- 9 -

© ESAB AB 2023
