SDE-100

Lietošanas pamācība

0448 019 001  LV  20230315

SATURA RĀDĪTĀJS

1 DROŠĪBA

1.1 Simbolu nozīme

....................................................................................................................................

...........................................................................................................

1.2 Drošības pasākumi

2 IEVADS

.......................................................................................................................................

2.1 Krāsns izmantošana un mērķis
3 TEHNISKIE DATI
4 UZSTĀDĪŠANA

4.1 Darbība
PASŪTĪŠANAS NUMURI

........................................................................................................................

...........................................................................................................................

.........................................................................................................................

.......................................................................................................................

ELEKTROINSTALĀCIJAS SHĒMA
REZERVES DAĻU PASŪTĪŠANA

.....................................................................................................

.................................................................................

......................................................................................................

.........................................................................................................

4
4
4

4
4

5
5
5

6
7
8

0448 019 001

- 3 -

© ESAB AB 2023

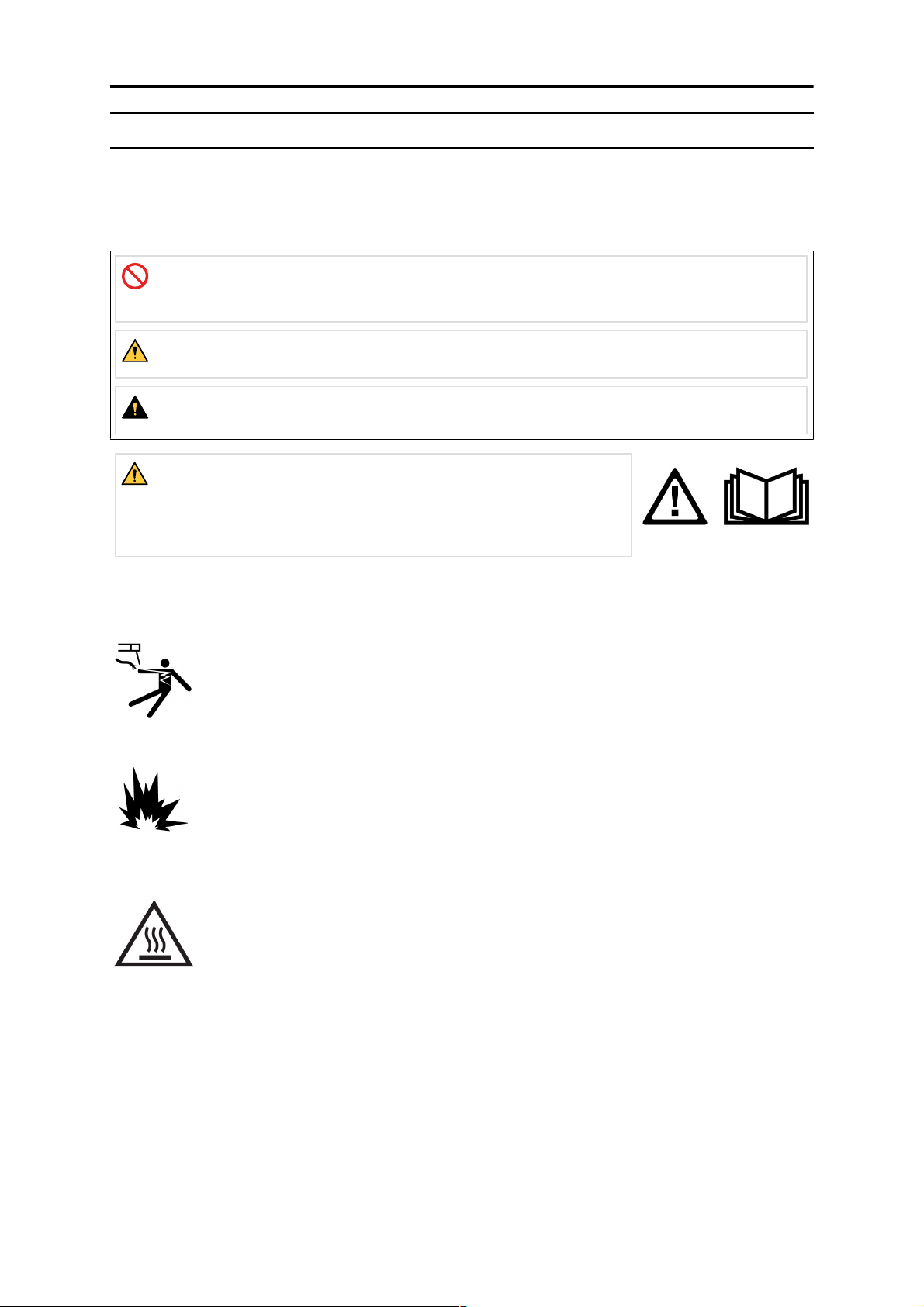

1  DROŠĪBA

1 DROŠĪBA

1.1 Simbolu nozīme

Izmantoti šajā rokasgrāmatā: Uzmanību! Ievērojiet piesardzību!

BĪSTAMI!
Apzīmē tūlītēju apdraudējumu, kas, ja netiek novērsts, izraisa nopietnas vai
nāvējošas traumas.

UZMANĪBU!
Apzīmē iespējamu apdraudējumu, kas var izraisīt traumas vai nāvi.

UZMANĪBU!
Apzīmē apdraudējumu, kas var izraisīt vieglas traumas.

UZMANĪBU!

Pirms iekārtas lietošanas izlasiet un izprotiet lietošanas
instrukciju, kā arī ievērojiet visās uzlīmēs sniegtos norādījumus,
darba devēja noteiktos drošības pasākumus un drošības datu
lapās (Safety Data Sheets— SDS) norādīto informāciju.

1.2 Drošības pasākumi

ELEKTRISKĀS STRĀVAS TRIECIENS— var nonāvēt

• Nepieskarieties elektrību vadošajām daļām un elektrodiem ar kailu ādu,
slapjiem cimdiem vai slapju apģērbu.

• Izolējiet sevi no darba materiāla un zemes.

• Obligāti ievērojiet drošu darba pozīciju.

UGUNSBĪSTAMĪBA

• Nelietojiet, ja strāvas vads ir bojāts vai konstatējat anomālas
temperatūras svārstības krāsnī (tādas temperatūras svārstības, kas
neatbilst rokasgrāmatā/informācijas lapā sniegtajiem ieteikumiem), jo tās
var izraisīt ugunsgrēku.

• Pārliecinieties, vai tuvumā nav viegli uzliesmojošu materiālu.

KARSTA VIRSMA— daļas var radīt apdegumus

• Nepieskarieties daļām ar kailām rokām.

• Pirms darba ar aprīkojumu ļaujiet tam atdzist.

• Lai rīkotos ar karstām daļām, izmantojiet atbilstošus rīkus un/vai izolētus
metināšanas cimdus, lai nepieļautu apdegumus.

2 IEVADS

2.1 Krāsns izmantošana un mērķis

Krāns modelis SDE–100 ir paredzēts, lai žāvētu un uzglabātu stieples metināšanas elektrodus
vajadzīgajā temperatūrā ar mērķi noņemt mitrumu. Vajadzīgo temperatūru var iestatīt, pamatojoties uz
elektrodu ražotāja ieteikumiem par pareizu žāvēšanu, mitruma saturu un uzglabāšanu. Šo krāsni
drīkst izmantot tikai ieteiktajā vidē un veidā.

0448 019 001

- 4 -

© ESAB AB 2023

4  UZSTĀDĪŠANA

3 TEHNISKIE DATI

SDE-100

Ietilpība 100kg (220mārciņas)

Spriegums 3fāzu 380–415V

Frekvence 50/60Hz

Izvade 3000 W

Temperatūra Līdz 400°C (752°F), digitālais termostats

Ārējie izmēri (garums*platums*augstums, cm) 53×72×138

Svars (bez elektrodiem) 90kg (198mārciņas)

PIEZĪME!

Krāsns sildīšanas temperatūru var iestatīt no apkārtējās vides temperatūras līdz 400°C.

4 UZSTĀDĪŠANA

PIEZĪME!

Pārliecinieties, vai uz produkta norādītā tehniskā specifikācija atbilst energoapgādei jūsu tīklā.

Pārbaudiet informāciju par spriegumu un frekvenci, kā arī pārbaudiet, vai nav defektu, kas
ietekmēs produkta darbību.

4.1 Darbība

UZMANĪBU!

Kad krāsns netiek izmantota, pagrieziet barošanas grozāmslēdzi līdz pozīcijai “O” un izņemiet
strāvas vada kontaktdakšu no kontaktligzdas.

• Pievienojiet krāsns strāvas vada kontaktdakšu pie strāvas avota, kā ieteikts tehniskās
informācijas dokumentā. Pārliecinieties, vai kontaktligzda atbilst krāsns kontaktdakšas
tipam.

• Ievietojiet elektrodus krāsns nodalījumos (paplātēs). Blakus elektrodiem šajās metāla
paplātēs nedrīkst novietot nekādus citus priekšmetus (piemēram, iepakojuma
materiālu, jo tas augstā temperatūrā var aizdegties un izraisīt ugunsgrēku krāsns
iekšpusē). Nepārpildiet paplātes un pārliecinieties, vai durvis var pareizi nofiksēt.

• Aizslēdziet durvis.

• Lai ieslēgtu krāsni, pagrieziet krāsns vadības paneļa barošanas grozāmslēdzi līdz
pozīcijai “l”.

0448 019 001

- 5 -

© ESAB AB 2023

PIELIKUMS

• Kad barošana ir ieslēgta, atkarībā no krāsns veida sāks mirgot viens 1Φ indikators
zaļā krāsā vai trīs 3Φ kontrolspuldzes zaļā krāsā. Ja indikatori nemirgo, pārbaudiet
barošanas savienojumu. Skatiet nākamo attēlu.

• Vajadzīgās temperatūras iestatīšana
○ Pēc tam, kad ieslēgsit ierīci, vadāmierīces displejā tiks parādīta

pašreizējā temperatūra un iestatītā vērtība.

○ Lai iestatītu citu temperatūru, nospiediet un turiet nospiestu pogu SET

(Iestatīt) 2sekundes. Lai sasniegtu iestatāmo temperatūru, izmantojiet
augšupvērsto un lejupvērsto taustiņu. Kad vadāmierīcē tiek parādīta
vajadzīgā temperatūra, vēlreiz nospiediet taustiņu SET (Iestatīt).

○ Turpmāk krāsns tiks automātiski sildīta vai atdzesēta līdz vajadzīgajai

temperatūrai. Kad iestatītā temperatūra būs sasniegta, krāsns
automātiski izslēgs sildīšanu. Arī zaļais indikators izslēgsies.

• Lai no krāsns izņemtu elektrodus, kas ir nožāvēti vajadzīgajā temperatūrā, veiciet
tālāk norādītās darbības.
○ Atveriet un atbrīvojiet ierīces augšā esošo vārstu, lai novērstu karsta

tvaika izdalīšanos, kad atvērsit priekšējās durvis.

○ Vai nu pilnībā izslēdziet krāsni vai uzmanīgi noņemiet no metāla

paplātēm un pārvietojiet uz pārnēsājamu krāsni (piemēram, PSE5
vai10).

UZMANĪBU!

Lai maksimāli efektīvi nožāvētu elektrodu, ir ieteicams ievērot tiešsecības principu (First In
First Out— FIFO). Gādājiet, lai elektrodi netiktu pārmērīgi izžāvēti, ja atstājat krāsns iekšpusē
vecākos elektrodus un izņemat tikai nesen pievienotos elektrodus.

PIELIKUMS

PASŪTĪŠANAS NUMURI

Ordering number Denomination Type Notes

0700 100 068 Stationary welding electrode drying oven SDE-

100

Tehniskā dokumentācija ir pieejama šādā vietnē: www.esab.com

Three phase

415VAC50/60Hz

380-

0448 019 001

- 6 -

© ESAB AB 2023

PIELIKUMS

ELEKTROINSTALĀCIJAS SHĒMA

0448 019 001

- 7 -

© ESAB AB 2023

PIELIKUMS

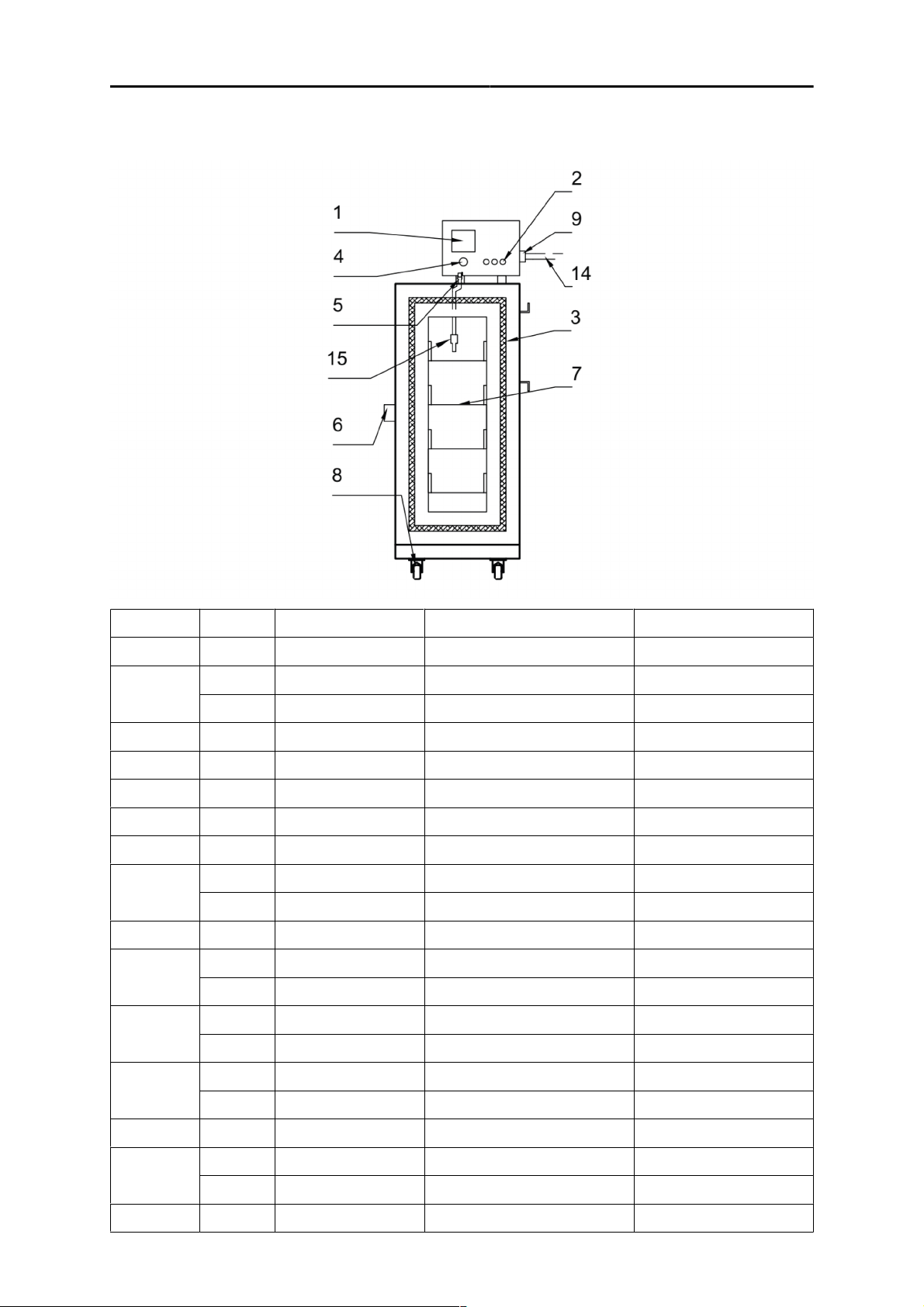

REZERVES DAĻU PASŪTĪŠANA

Item no. Qty. Ordering number Description Notes

1 1 0700 100 002 Digital thermostat DT-109A

2

3 1 0700 100 074 Fiberglass wick

4 1 0700 100 018 Power switch

5 1 0700 100 020 Air valve

6 1 0700 100 006 Door handle

7 2 0700 100 054 Tray

8

9 1 0700 100 031 Cable gland

10

11

3 0700 100 003 Signal lamp 220V

3 0700 100 004 Signal lamp 110V

2 0700 100 008 Castors without brake Back

2 0700 100 009 Castors with brake Front

2 0700 100 011 Heating element 220V

2 0700 100 012 Heating element 110V

1 0700 100 017 Contactor 220V UNI 220V

1 0700 100 023 Contactor 110V UNI 110V

12

13 1 0700 100 019 Terminal Set

14

15 1 0700 100 165 Thermocouples

0448 019 001

2 0700 100 015 Fuse (automatic) 10A

1 0700 100 016 Fuse (automatic) 2A

1 0700 100 013 Power cable with plug CEE 5x32A 400V plug

1 0700 100 014 Power cable with plug 110V

- 8 -

© ESAB AB 2023

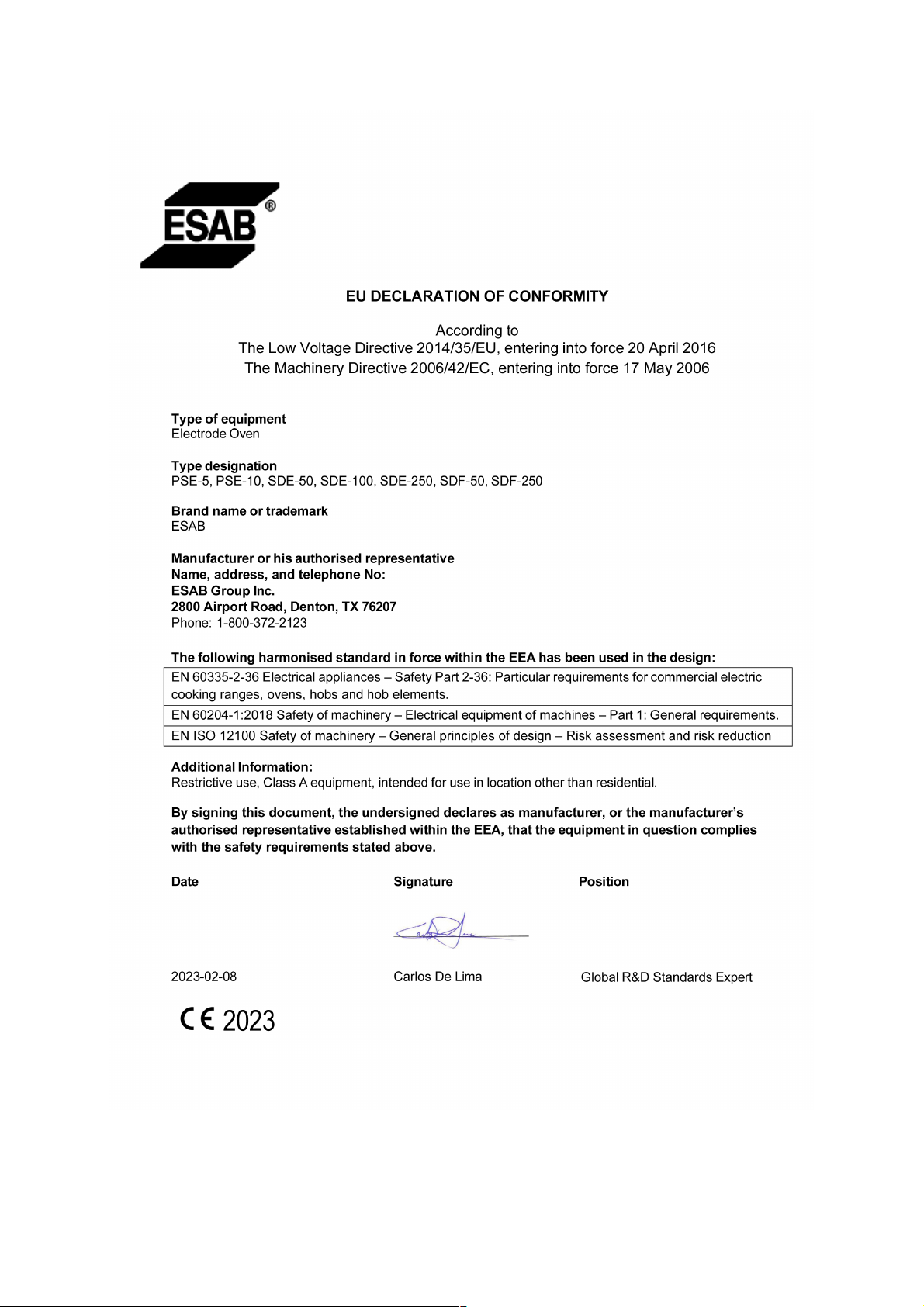

PIELIKUMS

0448 019 001

- 9 -

© ESAB AB 2023
