Robust Feed U82
Manualul de instrucţiuni
0446 747 101 RO 20210921
Valid for: 111-, 116-, 117-, 121-xxx-xxxx
CUPRINS
1 SIGURANŢĂ
1.1 Semnificaţia simbolurilor
1.2 Măsuri de siguranţă
2 INTRODUCERE
2.1 Echipament
3 DATE TEHNICE
4 INSTALARE
4.1 Instrucţiuni de ridicare
5 OPERARE
...............................................................................................................................
...........................................................................................
....................................................................................................
..........................................................................................................................
..................................................................................................................
..........................................................................................................................
................................................................................................................................
................................................................................................
...................................................................................................................................
5.1 Valorile maxime recomandate ale curentului pentru conexiune
5.2 Conexiuni și dispozitive de control
5.3 Conexiune lichid de răcire
..........................................................................................
5.4 Adaptarea kitului de protecţie la deformare pentru interconexiune
5.5 Comutator kit încălzire (numai pentru variantele offshore)
5.6 Procedură de pornire
..................................................................................................
5.7 Iluminarea în interiorul unităţii de alimentare cu sârmă
5.8 Frâna bobinei
...............................................................................................................
5.9 Schimbarea și încărcarea sârmei
5.10 Schimbarea rolelor de alimentare
5.11 Schimbarea ghidajelor pentru sârmă
5.11.1 Ghidaj de intrare pentru sârmă
5.11.2 Ghidaj median pentru sârmă
5.11.3 Ghidaj de ieşire pentru sârmă
5.12 Presiunea rolei
.............................................................................................................
5.13 Compartiment de depozitare pentru consumabile
5.14 Ataşarea kitului de roată
.............................................................................................
5.14.1 Ataşarea roţilor la cadrul kitului de roată
5.14.2 Unitatea de alimentare cu sârmă în poziţie verticală
5.14.3 Unitatea de alimentare cu sârmă în poziţie orizontală
5.15 Fixarea kitului de roată şi a accesoriului de protecţie la deformare al arzătorului 27
5.16 Instalarea Marathon Pac™
6 PANOU DE COMANDĂ
..............................................................................................................
.........................................................................................
6.1 Panou de comandă extern simplu
6.2 Panou de comandă intern
6.3 Stabilirea debitului de gaz
...........................................................................................
..........................................................................................
6.4 Rotirea panoului de comandă extern
7 ÎNTREŢINEREA
..........................................................................................................................
7.1 Inspectarea, curăţarea şi înlocuirea
8 DEPANARE
.................................................................................................................................
9 COMANDAREA PIESELOR DE SCHIMB
10 INSTRUCŢIUNI DE ASAMBLARE
SCHEMĂ ELECTRICĂ
NUMERE DE CATALOG
PIESE DE UZURĂ
ACCESSORIES
.....................................................................................................................................
..........................................................................................................................
........................................................................................................................
.................................................................................................................................
.............................................................................................
............................
...........................................................................
......................
....................................
..........................................
..............................................................................
..............................................................................
........................................................................
...........................................................................
..............................................................................
............................................................................
...................................................
............................................................
..........................................
.......................................
.............................................................................
........................................................................
..........................................................................
..................................................................................
4
4
4
8
8
9
11
11
13
14
15
16
17
19
19
19
20
20
20
21
21
22
22
23
24
25
25
25
26
28
31
31
32
32
33
34
34
35
36
37
38
40
41
43
0446 747 101
- 3 -
© ESAB AB 2021
1 SIGURANŢĂ
1 SIGURANŢĂ
1.1 Semnificaţia simbolurilor
Aşa cum se utilizează în cadrul acestui manual: Semnifică Atenţie! Fiţi vigilent!
PERICOL!
Semnifică pericole imediate care, dacă nu sunt evitate, vor cauza vătămare corporală
imediată şi gravă sau decesul.
AVERTISMENT!
Semnifică pericole potenţiale care ar putea cauza vătămare corporală sau decesul.
ATENȚIE!
Semnifică pericole care ar putea cauza vătămare corporală minoră.
AVERTISMENT!
Înainte de utilizare, citiţi şi înţelegeţi manualul de utilizare şi
respectaţi toate etichetele, practicile de siguranţă ale angajatorului
şi fişele cu date de securitate (FDS-urile).
1.2 Măsuri de siguranţă
Utilizatorii echipamentului ESAB au responsabilitatea finală de a se asigura că persoanele care
lucrează sau se află în apropierea echipamentului respectă măsurile de siguranță corespunzătoare.
Măsurile de protecție trebuie să îndeplinească cerințele care se aplică acestui tip de echipament. Pe
lângă normele standard care se aplică spațiului de lucru, trebuie respectate următoarele recomandări.
Toate lucrările trebuie să fie efectuate de către personal calificat, familiarizat complet cu operarea
echipamentului. Exploatarea incorectă a echipamentului poate să conducă la situații periculoase care
pot determina vătămarea corporală a operatorului și deteriorări ale echipamentului.
1. Personalul care utilizează echipamentul de sudură trebuie să fie familiarizat cu:
• exploatarea acestuia
• amplasamentul dispozitivelor de oprire în caz de urgență
• funcția acestuia
• măsurile de protecție relevante
• sudarea și tăierea sau celelalte funcții aplicabile ale echipamentului
2. Operatorul trebuie să se asigure că:
• nici o persoană neautorizată nu staționează în zona de lucru a
echipamentului când acesta este pornit
• nimeni nu este neprotejat la aprinderea arcului sau când se începe lucrul
cu echipamentul
3. Spațiul de lucru trebuie:
• să fie adecvat scopului
• să nu aibă curenți de aer
4. Echipament individual de siguranță:
• Purtați întotdeauna echipamentul individual de protecție recomandat,
precum ochelari de protecție, îmbrăcăminte neinflamabilă, mănuși de
protecție
• Nu purtați obiecte precum eșarfe, brățări, inele etc., care pot să se agațe
sau să cauzeze arsuri
5. Măsuri generale de protecție:
• Asigurați-vă că ați fixat cablul de retur
0446 747 101
- 4 -
© ESAB AB 2021
1 SIGURANŢĂ
• Lucrările la echipamentul de înaltă tensiune trebuie efectuate numai
de către un electrician calificat
• Echipamentul corespunzător de stingere a incendiilor trebuie să fie
marcat în mod vizibil și să fie la îndemână
• Lubrifierea și întreținerea echipamentului nu trebuie să se efectueze în
timpul operării echipamentului
AVERTISMENT!
Alimentatoarele cu sârmă sunt destinate pentru utilizare cu surse de alimentare numai în
modul MIG/MAG.
În cazul în care acestea sunt utilizate în orice alt mod de sudură, cum ar fi MMA, cablul de
sudură dintre alimentatorul cu sârmă și sursa de alimentare trebuie să fie deconectat, căci
altfel, alimentatorul cu sârmă intră sub tensiune sau este alimentat cu energie electrică.
Dacă este dotat cu răcitorul ESAB
Utilizaţi numai agentul de răcire aprobat de ESAB. Un agent de răcire neaprobat ar putea deteriora
echipamentul și pune în pericol siguranța produsului. În cazul unei astfel de deteriorări, toate garanțiile
oferite de către ESAB își pierd valabilitatea.
Număr de catalog pentru agentul de răcire ESAB recomandat: 0465720002.
Pentru informații despre comenzi, consultați capitolul „ACCESORII” din manualul de instrucțiuni.
AVERTISMENT!
Sudura și tăierea cu arc electric vă pot răni pe dvs. și pe alții. Luați măsuri de precauție când
sudați sau tăiați.
ȘOC ELECTRIC – Pericol de moarte
• Nu atingeți componentele electrice sau electrozii sub tensiune cu pielea
neprotejată, cu mănuși ude sau cu îmbrăcăminte udă.
• Izolaţi-vă faţă de lucrare şi pământ.
• Asigurați-vă că poziția dvs. de lucru este sigură
CÂMPURI ELECTRICE ŞI MAGNETICE – Pot prezenta pericol pentru sănătate
• Sudorii cu stimulatoare cardiace trebuie să se consulte cu medicul înainte
de a efectua operaţiuni de sudare. Câmpurile electromagnetice pot
interfera cu anumite stimulatoare cardiace.
• Expunerea la câmpurile electromagnetice poate avea şi alte efecte
necunoscute asupra sănătăţii.
• Sudorii trebuie să utilizeze următoarele proceduri pentru a minimiza
expunerea la câmpurile electromagnetice:
○ Dirijaţi electrodul şi cablurile de lucru împreună pe aceeaşi
parte a corpului dvs. Fixaţi-le cu bandă atunci când este
posibil. Nu staţi cu nicio parte a corpului între cablurile de lucru
şi ale arzătorului. Nu înfăşuraţi niciodată cablurile de lucru sau
ale arzătorului în jurul corpului dvs. Menţineţi sursa de
alimentare şi cablurile pentru sudură cât mai departe posibil de
corpul dvs.
○ Conectaţi cablul de sudură la piesa de lucru cât mai aproape
posibil de zona care se sudează.
0446 747 101
FUM ȘI GAZE – Pot prezenta pericol pentru sănătate
• Țineți capul în afara zonei cu fum
• Utilizați ventilația, aspirația la arc sau ambele, pentru a îndepărta fumul și
gazele de zona de respirație și de zona generală de lucru
- 5 -
© ESAB AB 2021
1 SIGURANŢĂ
RAZE DE ARC ELECTRIC – Pot afecta ochii și pot arde pielea
• Protejați-vă ochii și corpul. Utilizați paravanul de sudură și geamul de
filtrare corecte și purtați îmbrăcăminte de protecție
• Protejați-i pe cei din jur cu ecrane sau cortine corespunzătoare
ZGOMOT – Zgomotul excesiv poate afecta auzul
Protejați-vă urechile. Utilizați căști sau alte dispozitive de protecție pentru auz.
PIESE ÎN MIŞCARE - Pot cauza vătămări
• Menţineţi toate uşile, panourile şi capacele închise şi în poziţii sigure.
Permiteţi numai persoanelor calificate să îndepărteze capacele pentru
întreţinere şi depanare, după cum este necesar. Montaţi din nou panourile
sau capacele şi închideţi uşile după finalizarea operaţiunilor de service şi
înainte de pornirea motorului.
• Opriţi motorul înainte de montarea sau conectarea unităţii.
• Ţineţi mâinile, părul, hainele largi şi uneltele departe de piesele în
mişcare.
PERICOL DE INCENDIU
• Scânteile (stropii) pot cauza incendii. De aceea, asigurați-vă că nu există
materiale inflamabile în apropiere
• Nu utilizaţi pentru containere închise.
SUPRAFAŢĂ FIERBINTE – Piesele pot cauza arsuri
• Nu atingeţi piesele cu mâinile neprotejate.
• Lăsaţi să treacă o perioadă de răcire înainte de a lucra cu echipamentul.
• Pentru a manipula piesele fierbinţi, utilizaţi instrumente adecvate şi/sau
mănuşi de sudură izolate pentru a preveni arsurile.
FUNCȚIONARE DEFECTUOASĂ – Apelați la un expert pentru asistență în caz de funcționare
defectuoasă.
PROTEJAŢI-VĂ PE DVS. ŞI PE CEILALŢI!
ATENȚIE!
Acest produs este destinat exclusiv sudurii cu arc.
ATENȚIE!
Echipamentele din Clasa A nu sunt destinate pentru utilizare în
amplasamentele rezidențiale unde energia electrică este furnizată
de sistemul public de alimentare de joasă tensiune. Din cauza
perturbațiilor conduse și radiate, pot exista dificultăți în asigurarea
compatibilității electromagnetice a echipamentelor din clasa A în
aceste locații.
0446 747 101
- 6 -
© ESAB AB 2021
1 SIGURANŢĂ
NOTĂ!
Predaţi echipamentul electronic uzat la centrul de reciclare!
În conformitate cu prevederile Directivei Europene 2012/19/CE
privind deșeurile de echipamente electrice și electronice, precum și
cu implementarea acesteia conform legislației naționale,
echipamentul electric și/sau electronic care a atins limita maximă a
duratei de viață trebuie să fie predat la un centru de reciclare.
Ca persoană responsabilă pentru echipament, aveți
responsabilitatea de a obține informațiile despre stațiile de
colectare autorizate.
Pentru mai multe informații, contactați cel mai apropiat distribuitor
ESAB.
ESAB oferă spre achiziţionare un sortiment de accesorii pentru sudură şi echipamente
individuale de protecție. Pentru informații despre comenzi, contactați distribuitorul dvs. local
ESAB sau vizitați-ne pe site-ul nostru web.
0446 747 101
- 7 -
© ESAB AB 2021
2 INTRODUCERE
2 INTRODUCERE
RobustFeedechipat cu un panou de comandă U82este destinat sudării MIG/MAG împreună cu
sursele de alimentare CAN de 400A, 500A şi 600A.
Unitatea de alimentare cu sârmă este disponibilă în diferite variante (pentru detalii, consultaţi anexa
„NUMERE DE CATALOG”).
NOTĂ!
Variantele de unitate de alimentare cu sârmă echipate cu pompă ESAB Logic (ELP) sunt
destinate utilizării împreună cu sursele de alimentare cu energie electrică pentru sudură,
echipate cu ELP. Pentru mai multe informaţii despre ELP, consultaţi secţiunea „Conexiunea
lichidului de răcire”.
Unitățile de alimentare cu sârmă sunt etanșate și conțin mecanisme de avans al sârmei cu patru roți
de antrenare, precum și componente electronice de comandă.
Acestea pot fi utilizate împreună cu sârmă de pe Marathon Pac™ de la ESAB sau de la bobina de
sârmă (standard Ø 200 mm şi Ø 300 mm).
Unitatea de alimentare cu sârmă poate fi așezată pe un cărucior suspendat deasupra locului de
muncă sau pe pardoseală (aşezată vertical sau orizontal, cu sau fără un set de roți).
Accesoriile ESAB pentru produs se găsesc în capitolul „ACCESORII” din acest manual.
2.1 Echipament
Unitatea de alimentare cu sârmă este livrată împreună cu :
• un manual de instrucţiuni în limba locală pentru unitatea de alimentare cu sârmă
• un manual de instrucţiuni în limba engleză pentru panoul de comandă
• Un USB cu manual de instrucțiuni în mai multe limbi pentru U82şi U82Plus cu
consolă de susţinere (nu este inclus în varianta U0).
• Cilindri de acţionare: 0,9/1,0 mm (0,040 in.) / 1,2 mm (0,045 in.)
• Tuburi de ghidare: 0,6–1,6 mm (0,023–1/16 in.)
Manualele de instrucţiuni în alte limbi se pot descărca de pe site-ul web: manuals.esab.com
0446 747 101
- 8 -
© ESAB AB 2021
3 DATE TEHNICE
3 DATE TEHNICE
RobustFeedU8
2
Tensiune de alimentare de la rețea 42 V C.A., 50–60 Hz
Putere necesară 181 VA
Curent de alimentare nominal I
1
4,3 A
Date despre setări:
Viteza de avans a sârmei
1)
0,8–25,0 m/min (32–984 in./min)
Conexiunea arzătorului EURO, Tweco 4
Diametru maxim bobină de sârmă 300 mm (12 in.)
Dimensiuni sârmă:
Fe 0,6-2,0 mm (0,023-5/64 in.)
Ss 0,6–1,6 mm (0,023–1/16 in.)
Al 0,8–1,6 mm (0,031–1/16 in.)
Sârmă tubulară 0,9–2,4 mm (0,035–3/32 in.)
Greutate
fără blocul de telecomandă U8
cu blocul de telecomandă U8
2
2
16,3–18,2kg (35,9–40,1lb. )
17,6–20,1kg (38,8–44,3lb.)
Greutate maximă bobină sârmă 20,0 kg (44,1 livre)
Dimensiuni (L×l×î)
Alimentator 675×265×418mm (26,6×10,4×16,5in.)
Bloc de telecomandă U8
2
250×222×50mm (9,8×8,7×2in.)
Temperatură de exploatare De la -20 la +55°C (de la -4 la +131°F)
Temperatură de transport și depozitare De la -40 la +80°C (de la -40 la +176°F)
Gaz de protecţie Toate tipurile destinate sudurii MIG/MAG
Presiune maximă a gazului 5 bari (0,5 MPa)
Agent de răcire
2)
Agent de răcire ESAB gata pregătit
Presiune maximă a agentului de răcire 5 bari (0,5 MPa)
Sarcină admisibilă la +40°C:
35% ciclu de funcţionare 630 A
60% ciclu de funcționare 500 A
100% ciclu de funcţionare 400 A
Sarcină admisibilă la +55°C:
35% ciclu de funcţionare 600 A
60% ciclu de funcționare 450 A
100% ciclu de funcţionare 350 A
Clasă de protecţiecarcasă
1)
Viteza maximă este garantată pe întregul interval de viteze pentru toate tipurile de sârmă. Pentru
3)
IP44
sârma plină de 2,0mm şi sârma cu miez de 2,4mm, viteza este garantată în intervalul de viteză
0446 747 101
- 9 -
© ESAB AB 2021
3 DATE TEHNICE
0,8–8,0m/min (32–315in./min). RobustFeedU82va putea obţine o viteză de alimentare mai mare,
peste limita de 8,0m/min (315in./min), dar cu toleranţe mai mari.
2)
Pentru „RobustFeedU82, Offshore, Apă”, „RobustFeedU82, Offshore, Apă, Împingere-tragere”
3) Clasa de protecţie a carcasei pentru blocul de telecomandă
RobustFeedU82este IP23.
Ciclu de funcţionare
Ciclul de funcționare se referă la timp ca procent dintr-o perioadă de zece minute în care puteți suda
sau tăia la o anumită sarcină, fără a suprasolicita echipamentul.
Clasă de protecţie carcasă
Codul IP indică clasa de protecţie a carcasei, respectiv gradul de protecţie împotriva pătrunderii unor
obiecte solide sau a apei.
Echipamentul cu marcaj IP44 este conceput pentru uz intern şi extern şi poate rezista la ploaie din
toate direcţiile.
Echipamentul marcat IP23 este proiectat pentru utilizarea în interior și exterior.
0446 747 101
- 10 -
© ESAB AB 2021
4 INSTALARE
4 INSTALARE
Instalarea trebuie executată de un specialist.
AVERTISMENT!
Când se sudează într-un mediu cu pericol electric sporit, se pot utiliza numai sursele de
alimentare prevăzute pentru acest mediu. Aceste surse de alimentare sunt marcate cu
simbolul .
ATENȚIE!
Acest produs este destinat utilizării în medii industriale. Într-un mediu casnic, acest produs
poate cauza interferențe radio. Utilizatorului îi revine responsabilitatea să ia măsurile de
protecție adecvate.
4.1 Instrucţiuni de ridicare
ATENȚIE!
Pericol de strivire la ridicarea alimentatorului cu sârmă! Protejați-vă pe dumneavoastră și
avertizați-i pe cei din jur în privința acestui risc.
ATENȚIE!
Pentru a evita vătămarea corporală și/sau deteriorarea echipamentului, ridicați utilizând
metodele și punctele de atașare indicate mai jos.
0446 747 101
- 11 -
© ESAB AB 2021
4 INSTALARE
ATENȚIE!
Nu amplasaţi obiecte grele pe alimentatorul cu sârmă şi nu le ataşaţi de acesta pe durata
alimentării. Punctele de ridicare permit o greutate totală nominală maximă de 44 kg/97 lb
atunci când ridicarea se execută folosind cele două mânere de ridicare exterioare superioare,
aşa cum este indicat în imaginea de mai sus!
Greutatea aprobată de 44kg / 97lb. include alimentatorul cu sârmă şi accesoriile (greutatea
standard a alimentatorului este de 18,5kg / 40,8lb., pentru toate greutăţile utilizaţi capitolul
DATE TEHNICE).
0446 747 101
- 12 -
© ESAB AB 2021
5 OPERARE
5 OPERARE
Normele generale de siguranță pentru manipularea echipamentului pot fi găsite în capitolul
„SIGURANȚĂ” din acest manual. Citiți-le în întregime înainte de a începe să utilizați
echipamentul!
AVERTISMENT!
Pentru a evita electrocutarea, nu atingeți electrodul pentru sudură sau piesele care vin în
contact cu acesta și nici cablul sau conexiunile neizolate.
NOTĂ!
Când mutați echipamentul, utilizați mânerul destinat transportării. Nu trageți niciodată de
echipament apucând de arzătorul de sudură.
AVERTISMENT!

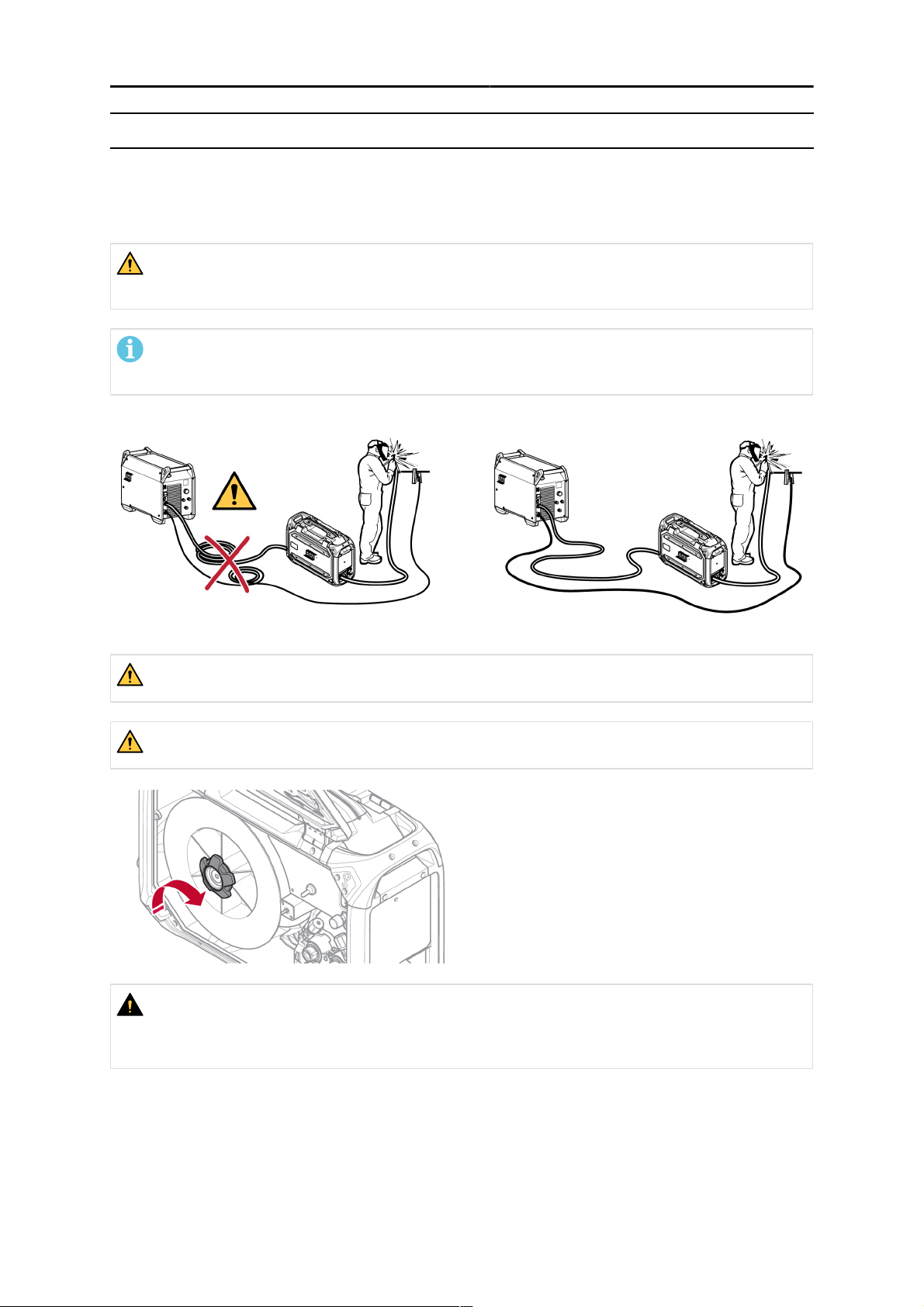

Asigurați-vă că panourile laterale sunt închise în timpul funcționării.
AVERTISMENT!
Pentru a împiedica alunecarea bobinei de pe butuc, blocaţi bobina prin strângerea piuliţei!
ATENȚIE!
Înainte de a introduce sârma de sudură, asigurați-vă că partea ascuțită și bavurile de la
capătul sârmei au fost îndepărtate pentru ca sârma să nu se blocheze în manșonul
arzătorului.
0446 747 101
- 13 -
© ESAB AB 2021
5 OPERARE
AVERTISMENT!
Aveți mare grijă, deoarece componentele în mișcare de rotație pot
cauza vătămări.
AVERTISMENT!
Asigurați echipamentul, mai ales dacă se utilizează pe o suprafață neuniformă sau înclinată.
5.1 Valorile maxime recomandate ale curentului
pentru conexiune
La o temperatură ambiantă de +25°C şi un ciclu normal de 10 minute:
Suprafaţă cablu Ciclu de funcţionare Pierdere de tensiune
100% 60% 35%
per 10m
70 mm² 350 A 400 A 480 A 0,28V/100A
95 mm² 400 A 500A 600A 0,21V/100A
La o temperatură ambiantă de +40°C şi un ciclu normal de 10 minute:
Suprafaţă cablu Ciclu de funcţionare Pierdere de tensiune
100% 60% 35%
70 mm² 310 A 350 A 420 A 0,30V/100A
95 mm² 375 A 430 A 525 A 0,23V/100A
Ciclu de funcţionare
Ciclul de funcționare se referă la timp ca procent dintr-o perioadă de zece minute în care puteți suda
sau tăia la o anumită sarcină, fără a suprasolicita echipamentul.
per 10m
0446 747 101
- 14 -
© ESAB AB 2021
Loading...
