ESAB RobustFeed U6, RobustFeed Pulse Instruction manual [fi]

Aristo®

RobustFeedU6,
RobustFeedPulse

Käyttöohjeet

0446 253 201 FI 20221228

Valid for: serial no. 014-, 019-, 251-xxx-xxxx

SISÄLLYSLUETTELO

1

TURVALLISUUS

1.1 Symbolien selitykset

1.2 Varotoimenpiteet

2

JOHDANTO

2.1 Laitteisto

3

TEKNISET TIEDOT

4

ASENNUS

4.1 Nosto-ohjeet

5

KÄYTTÖ

5.1 Kytkentäkaapelisarjan suositellut enimmäisvirrat

5.2 Liitännät ja hallintalaitteet

5.3 Jäähdytysnesteen liitäntä

5.4 Liitännän vedonpoistajasarjan jälkiasennus

5.5 Lämpösarjan kytkin (vain Offshore-versiot)

5.6 Käynnistys

5.7 Valaistus langansyöttöyksikön sisällä

5.8 Lankakelan jarru

5.9 Langan vaihtaminen ja lataaminen

5.10 Syöttörullien vaihtaminen

5.11 Langanohjainten vaihtaminen

....................................................................................................

.......................................................................................................

..........................................................................................

..............................................................................

....................................................................................

.................................................................................................

..................................................................................................

.....................................................................................

............................................................................................

.....................................................................

......................................................................

..............................................................................................

.....................................................................................

.......................................................

......................................................................

...............................................................

..............................

.......................................

........................................

.................................................

6

6
6

10

10

11

13

13

15

16
17
18
19
21
21
21
21
22
22
23

5.11.1 Langan sisääntulo-ohjain ..................................................................... 23

5.11.2 Langan keskiohjain............................................................................... 23

5.11.3 Langan ulostulo-ohjain ......................................................................... 24

5.12 Rullapaine

5.13 Kulutusosien säilytyslokero

5.14 Pyöräsarjan kiinnittäminen

5.14.1 Pyörien kiinnittäminen pyöräsarjan runkoon ........................................ 26

5.14.2 Langansyöttöyksikkö pystyasennossa ................................................. 27

5.14.3 Langansyöttöyksikkö vaaka-asennossa ............................................... 27

5.15 Kummankin pyöräsarjan sekä polttimen
vedonpoistajalisävarusteen kiinnittäminen

5.16 Marathon Pac™ -asennus

6

OHJAUSPANEELI

6.1 U6

6.1.1 Ulkoinen ohjauspaneeli ........................................................................ 33

6.1.2 Sisäinen ohjauspaneeli ........................................................................ 34

6.1.3 Toiminnot .............................................................................................. 34

6.2 Pulssi

.............................................................................................................

...............................................................................................

..................................................................

...................................................................

.........................................

.....................................................................

.......................................................................................

.......................................................................................................

24
25
26

28

30

33

33

35

6.2.1 Ulkoinen ohjauspaneeli ........................................................................ 35

6.2.2 Sisäinen ohjauspaneeli ........................................................................ 36

6.3 Kaasun virtauksen asettaminen

0446 253 201 © ESAB AB 2022

...........................................................

36

SISÄLLYSLUETTELO

6.4 Ulkoisen ohjauspaneelin kääntäminen

7

KUNNOSSAPITO

7.1 Tarkastus ja puhdistus

8

VIANMÄÄRITYS

9

VARAOSIEN TILAAMINEN

KAAVIO

................................................................................................................

TILAUSNUMEROT
KULUTUSOSAT

...................................................................................................

LISÄVARUSTEET

.........................................................................................

...........................................................................

..........................................................................................

.........................................................................

..............................................................................................

................................................................................................

................................................

36

38

38

39

40
41
44
46
48

Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta.

0446 253 201 © ESAB AB 2022

1 TURVALLISUUS

1 TURVALLISUUS

1.1 Symbolien selitykset

Tässä oppaassa käytetyt symbolit on esitelty seuraavassa. Kun näet symbolin,
kiinnitä erityishuomiota ohjeisiin ja toimi huolellisesti.

VAARA!
Viittaa välittömiin vaaroihin, jotka voivat aiheuttaa välittömän vakavan

henkilövahingon tai kuoleman.

VAROITUS!
Viittaa mahdollisiin vaaroihin, jotka voivat aiheuttaa henkilövahingon tai

kuoleman.

VARO!
Viittaa vaaroihin, jotka voivat aiheuttaa lievän henkilövahingon.

VAROITUS!

Ennen kuin käytät laitetta, lue käyttöohjeet ja noudata
niitä. Noudata myös kaikissa laitteen merkinnöissä
annettuja ohjeita, työnantajan turvaohjeita sekä
käyttöturvallisuustiedotteita.

1.2 Varotoimenpiteet

ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja
laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä.
Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia
suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi.

Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen
toimintaan. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa
käyttäjää ja laitteistoa.

1. Kaikkien laitetta käyttävien on tunnettava:
○ sen käyttö
○ hätäpysäytyspainikkeiden sijainnit
○ sen toiminta
○ oleelliset varotoimenpiteet
○ hitsaus ja leikkaus sekä muu laitteiston käyttö.

2. Käyttäjän on varmistettava:
○ että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään
○ kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan.

3. Työpaikan on oltava:
○ tarkoitukseen sopiva
○ vedoton.

0446 253 201

- 6 -

© ESAB AB 2022

1 TURVALLISUUS

4. Henkilökohtaiset suojavarusteet:
○ Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä

suojavaatteita ja suojakäsineitä.

○ Älä käytä löysiä vaatteita, kuten huiveja, rannerenkaita tai sormuksia, jotka

voivat takertua tai aiheuttaa palovammoja.

5. Yleiset varotoimet:
○ Varmista, että maadoituskaapeli on kunnolla kytketty.
○ Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja.
○ Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla.
○ Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana.

Jos varusteena ESAB-jäähdytin

Käytä vain ESABin hyväksymää jäähdytysnestettä. Muiden kuin hyväksyttyjen
jäähdytysnesteiden käyttö voi vaurioittaa laitteistoa ja vaarantaa tuotteen turvallisuuden.
Tällaisen vaurion ilmetessä kaikki ESABin myöntämät takuut raukeavat.

Katso tilaustiedot käyttöohjeen luvusta LISÄVARUSTEET.

VAROITUS!

Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole
varovainen hitsatessasi ja leikatessasi.

SÄHKÖISKU – voi tappaa

• Varo koskemasta jännitteellisiin osiin tai elektrodeihin paljaalla iholla,
märillä käsineillä tai märillä vaatteilla.

• Eristä itsesi työkappaleesta ja maasta.

• Varmista, että työasentosi on turvallinen.

SÄHKÖ- JA MAGNEETTIKENTÄT – voivat olla hengenvaarallisia

• Hitsaajien, joilla on sydämentahdistin, on keskusteltava lääkärin kanssa
ennen laitteen käyttöä. Sähkömagneettiset kentät voivat häiritä tahdistimen
toimintaa.

• Sähkömagneettisille kentille altistumisella voi olla myös muita vaikutuksia
terveyteen.

• Jotta sähkömagneettisille kentille altistuminen on mahdollisimman
vähäistä, noudata seuraavia ohjeita:

○ Sijoita elektrodi- ja työkaapelit yhdessä samalle puolelle vartaloosi

nähden. Kiinnitä ne teipillä, jos mahdollista. Älä asetu poltin- ja
työkaapeleiden väliin. Älä kierrä poltin- tai työkaapeleita vartalosi
ympärille. Pidä hitsausvirtalähde ja kaapelit mahdollisimman kaukana
vartalostasi.

○ Kiinnitä työkaapeli mahdollisimman lähelle työkappaleen hitsattavaa

kohtaa.

HUURUT JA KAASUT – voivat olla hengenvaarallisia

0446 253 201

• Pidä pääsi poissa huuruista.

• Poista huurut ja kaasut hengitystilastasi ja työpisteestä kaasuimurilla tai
pisteimurilla.

KAAREN SÄTEILY – voi polttaa silmiä ja ihoa

• Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja
suodatuslinssiä ja käytä suojavaatteita.

• Suojaa sivulliset sopivilla suojuksilla tai verhoilla.

- 7 -

© ESAB AB 2022

1 TURVALLISUUS

MELU – voimakas melu voi vahingoittaa kuuloa

Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta.

LIIKKUVAT OSAT – voivat aiheuttaa tapaturman

• Pidä kaikki luukut, paneelit ja suojukset kiinni ja kunnolla paikallaan. Vain

• Sammuta moottori ennen yksikön asennusta tai liittämistä.

• Pidä kädet, hiukset, löysät vaatteet ja työkalut liikkuvien osien

PALOVAARA

• Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että lähellä ei ole

• Älä käytä laitetta suljettuihin säiliöihin.

KUUMA PINTA – osat voivat aiheuttaa palovamman

• Älä kosketa osia paljain käsin.

• Anna laitteiston jäähtyä ennen työskentelyn aloittamista.

• Jos sinun on käsiteltävä kuumia osia, suojaudu palovammoilta käyttämällä

pätevät henkilöt saavat irrottaa suojukset tarvittaessa huoltoa ja
vianmääritystä varten. Kun huolto on valmis, asenna paneelit tai suojukset
paikalleen ja sulje luukut ennen moottorin käynnistämistä.

ulottumattomissa.

syttyviä materiaaleja.

asianmukaisia työkaluja ja/tai eristettyjä hitsauskäsineitä.

TOIMINTAHÄIRIÖ – kutsu asiantuntija-apua toimintahäiriön yhteydessä.
SUOJAA ITSESI JA MUUT!

VARO!

Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen.

VARO!

Luokan A laitetta ei ole tarkoitettu käytettäväksi
kotitaloustiloissa, joiden jännite syötetään julkisella
pienjänniteverkolla. Näissä tiloissa luokan A laitteiden
sähkömagneettista yhteensopivuutta ei ehkä voida taata
johtuneiden ja säteiltyjen häiriöiden vuoksi.

HUOM!
Toimita sähkölaitteet sähköromun

keräyspisteeseen!

Sähkö- ja elektroniikkalaiteromua koskevan
EU-direktiivin 2012/19/EY ja kansallisen lainsäädännön
mukaan vanhentuneet sähkö- ja/tai elektroniikkalaitteet
on toimitettava keräyspisteeseen.

Laitteesta vastaavana henkilönä olet velvollinen
selvittämään hyväksytyt keruupisteet.

Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä.

0446 253 201

- 8 -

© ESAB AB 2022

1 TURVALLISUUS

ESAB tarjoaa asiakkaiden ostettavaksi valikoiman hitsaustarvikkeita ja
henkilönsuojaimia. Tilaustiedot saat paikalliselta ESAB-jälleenmyyjältä tai
sivustoltamme.

0446 253 201

- 9 -

© ESAB AB 2022

2 JOHDANTO

2 JOHDANTO

U6- tai Pulse-käyttöpaneelilla varustettu RobustFeed on tarkoitettu MIG/MAG-hitsaukseen
yhdessä 400 A:n, 500 A:n ja 600 A:n CAN-hitsausvirtalähteiden kanssa.

Langansyöttöyksiköstä on saatavana erilaisia versioita (katso liite TILAUSNUMEROT).

HUOM!

ESAB Logic Pump (ELP) -järjestelmällä varustetut langansyöttöyksikköversiot on
tarkoitettu käytettäväksi yhdessä ELP-järjestelmällä varustettujen
hitsausvirtalähteiden kanssa. Katso lisätietoja ELP-järjestelmästä kohdasta
Jäähdytysnesteen liitäntä.

Langansyöttöyksiköt ovat suljettuja ja sisältävät nelipyöräisen langansyöttömekanismin sekä
ohjauselektroniikan.

Sitä voidaan käyttää yhdessä halkaisijaltaan 200mm:n ja 300mm:n vakiolankakelojen
kanssa tai ESABin lankasovittimella varustetun Marathon Pac™ -yksikön kanssa langan
syöttämiseen.

Langansyöttöyksikkö voidaan asettaa kärryyn, ripustaa työpisteen yläpuolelle tai asettaa
lattialle (seisomaan tai lappeelleen sekä käyttämällä pyöräsarjaa tai ilman sitä).

Tuotteen ESAB-lisävarusteista on tietoa tämän käyttöohjeen luvussa
LISÄVARUSTEET.

2.1 Laitteisto

Langansyöttöyksikön mukana toimitetaan:

• Käyttöohje – langansyöttöyksikkö

• Käyttöohje – ohjauspaneeli

• Pikaopas

• Syöttörullat 0,9/1,0 mm (0,040 in.) / 1,2 mm (0,045 in.)

• Langanohjaimet: 0,6–1,6mm (0,023-1/16in.)

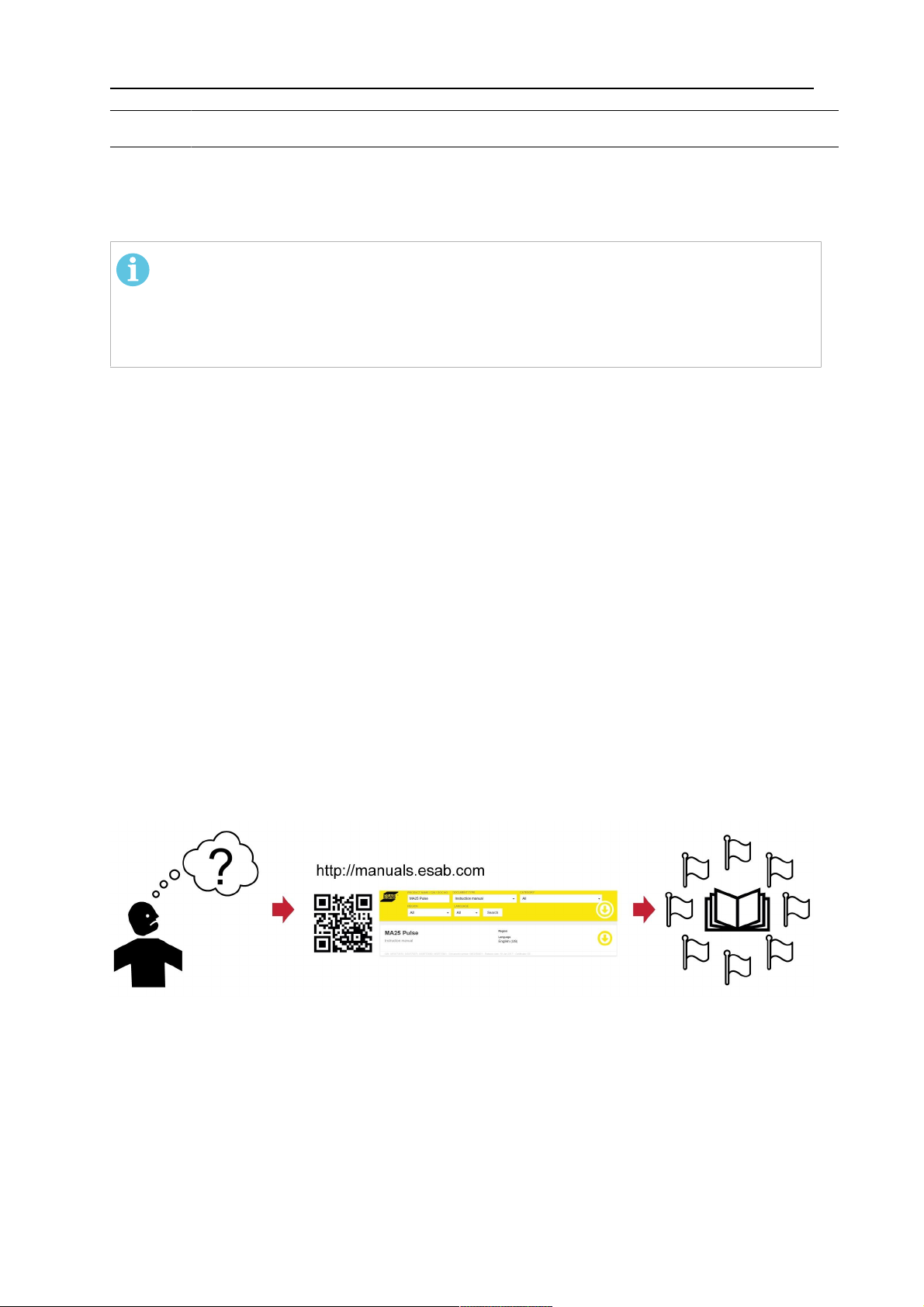

Muunkieliset käyttöohjeet voi ladata Internet-osoitteesta: manuals.esab.com

0446 253 201

- 10 -

© ESAB AB 2022

3 TEKNISET TIEDOT

3 TEKNISET TIEDOT

RobustFeedU6, RobustFeedU82 ja RobustFeedPulse
Syöttöjännite 42 V AC, 50–60 Hz
Tehontarve 181 VA
Nimellisvirta I

1

4,3 A

Asetustiedot:

Langansyöttönopeus

1

0,8–25,0m/min (32–984″/min)

Polttimen liitäntä EURO, Tweco 4
Lankakelan suurin läpimitta 300 mm (12in.)
Langan läpimitta:

Fe 0,6–2,0mm (0,023–5/64″)
Ss 0,6–1,6 mm (0,023–1/16″)
Al 0,8–1,6 mm (0,031–1/16″)
Täytelanka 0,9–2,4 mm (0,035–3/32″)

Paino 16,7–18,5 kg (36,8–40,8lb.)
Lankakelan enimmäispaino 20,0 kg (44,1 lb.)
Mitat (p × l × k) 595×250×430mm (23,4×9,8×16,9in.)
Käyttölämpötila -20...+55°C (-4...+131°F)
Kuljetus- ja varastointilämpötila -40...+80°C (-40...+176°F)
Suojakaasu Kaikki MIG/MAG-hitsaukseen tarkoitetut

tyypit

Kaasun enimmäispaine 5 bar (72,5psi)
Jäähdytysneste

1)

ESABin valmis jäähdytysnesteseos

Jäähdytysnesteen enimmäispaine 5 bar (72,5psi)
Sallittu kuormitus +40°C:ssa:

35%:n kuormitusaikasuhde 630 A
60%:n kuormitusaikasuhde 500A
100%:n kuormitusaikasuhde 400A

Sallittu kuormitus +55°C:ssa:

35%:n kuormitusaikasuhde 600A
60%:n kuormitusaikasuhde 450 A
100%:n kuormitusaikasuhde 350A
Suojausluokka IP44

)

RobustFeedU6, Offshore, vesi, RobustFeedU6, Offshore, vesi, Push Pull,

1

RobustFeedPulse, Offshore, vesi, RobustFeedU82, Offshore, vesi, RobustFeedU82,
Offshore, vesi, Push Pull ja RobustFeedPulse, Offshore, vesi, Push Pull")

Kuormitusaikasuhde

Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata
tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta.

0446 253 201

- 11 -

© ESAB AB 2022

3 TEKNISET TIEDOT

Suojausluokka
IP-koodi ilmaisee kotelointiluokan eli sen, kuinka hyvin kotelo on suojattu kiinteiden esineiden

tai veden tunkeutumista vastaan.

IP44-merkinnällä varustetut laitteet on tarkoitettu sisä- ja ulkokäyttöön, ja ne kestävät sadetta
kaikista suunnista.

0446 253 201

- 12 -

© ESAB AB 2022

4 ASENNUS

4 ASENNUS

Asennuksen saa tehdä vain ammattilainen.

VAROITUS!

Kun hitsaat ympäristössä, jossa on suurempi sähkövaara, voidaan käyttää vain
tällaisiin ympäristöihin tarkoitettuja virtalähteitä. Nämä virtalähteet on merkitty

symbolilla .

VARO!

Tämä tuote on tarkoitettu teollisuuskäyttöön. Kotitalousympäristöissä tuote voi
aiheuttaa radiohäiriöitä. Käyttäjä on velvollinen ryhtymään riittäviin varotoimenpiteisiin.

4.1 Nosto-ohjeet

VARO!

Puristumisvaara langansyöttöyksikön noston yhteydessä. Suojaa itsesi ja varoita
sivullisia vaarasta.

VARO!

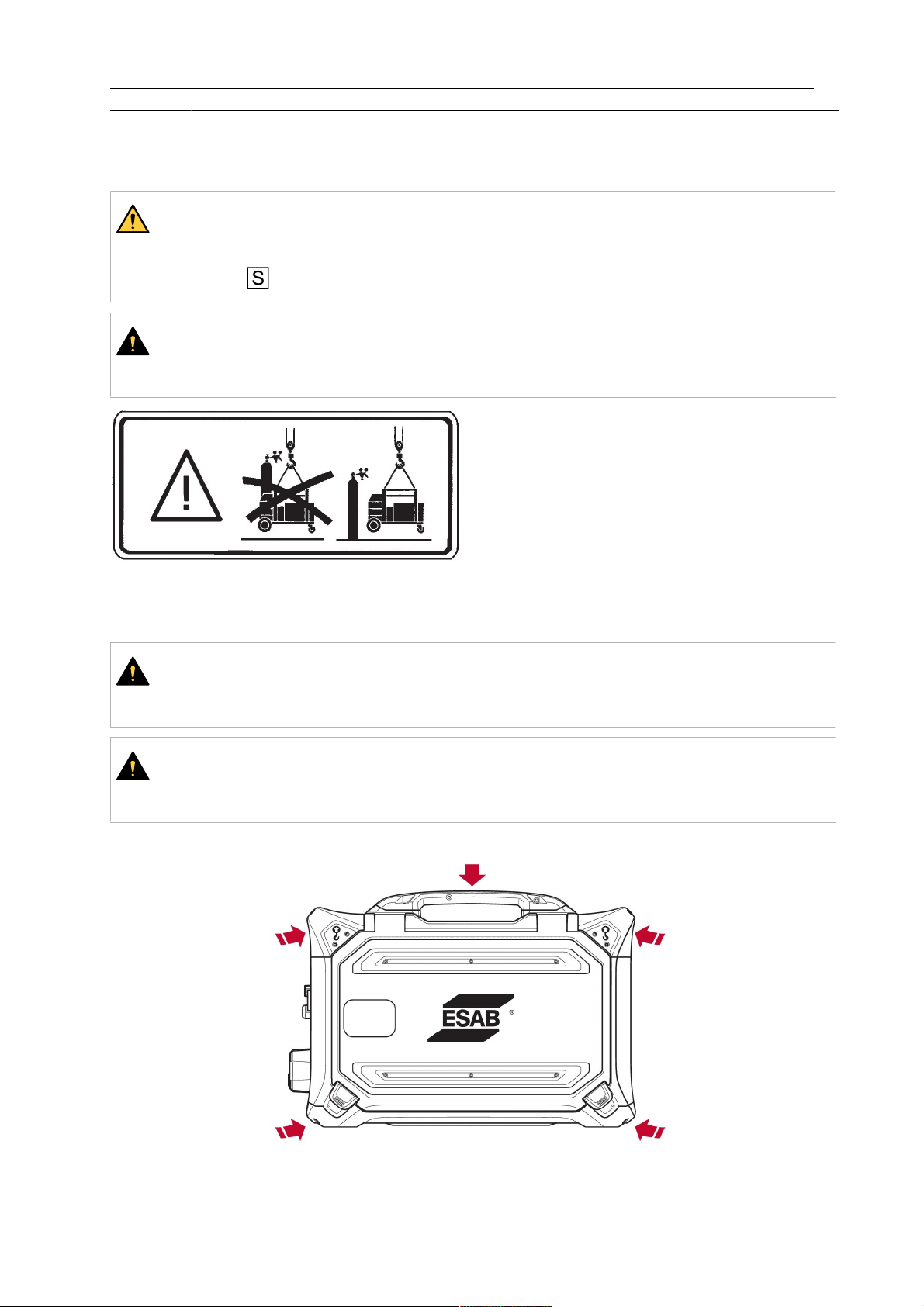

Tapaturmien ja laitevahinkojen välttämiseksi käytä alla esitettyjä nostomenetelmiä ja
kiinnityskohtia.

0446 253 201

- 13 -

© ESAB AB 2022

4 ASENNUS

VARO!

Älä aseta raskaita esineitä langansyöttöyksikön päälle tai kiinnitetyksi siihen noston
aikana. Nostokohdat on luokiteltu enintään kokonaispainolle 44 kg / 97 lb
nostettaessa kahdesta ulommasta ylänostokahvasta yllä olevan kuvan mukaisesti!

Hyväksytty paino 44kg / 97lb koostuu langansyöttöyksiköstä sekä lisävarusteista
(vakiosyöttöyksikön paino on 18,5kg / 40,8lb, kaikki painot ovat nähtävissä
kappaleessa TEKNISET TIEDOT).

0446 253 201

- 14 -

© ESAB AB 2022

5 KÄYTTÖ

5 KÄYTTÖ

Turvallisuusmääräykset laitteen käsittelyä varten löytyvät käyttöohjeen kappaleesta
TURVALLISUUS. Lue se ennen laitteen käytön aloittamista!

VAROITUS!

Sähköiskun välttämiseksi älä koske elektrodilankaan tai sen kanssa kosketuksissa
oleviin osiin, eristämättömään kaapeliin tai pistokkeisiin.

HUOM!

Käytä kuljetuskahvaa laitteen siirtämiseen. Älä koskaan vedä laitetta
hitsauspolttimesta.

VAROITUS!

Langansyöttöyksiköt on tarkoitettu käytettäviksi virtalähteiden kanssa, jotka ovat
MIG/MAG-tilassa tai MMA-tilassa. Jos käytössä on MIG/MAG-tila, MMA-poltinpidin
on kytkettävä irti langansyöttöyksiköstä ja OKC-liitin on peitettävä. Jos käytössä on
MMA-tila, MIG/MAG-poltin on eristettävä tai pidettävä poltinpitimessä, jos sellainen
on saatavilla, tai muutoin poltin/pidin muuttuu jännitteiseksi.

VAROITUS!

Varmista, että sivupaneelit ovat kiinni käytön aikana.

0446 253 201

- 15 -

© ESAB AB 2022

5 KÄYTTÖ

VAROITUS!

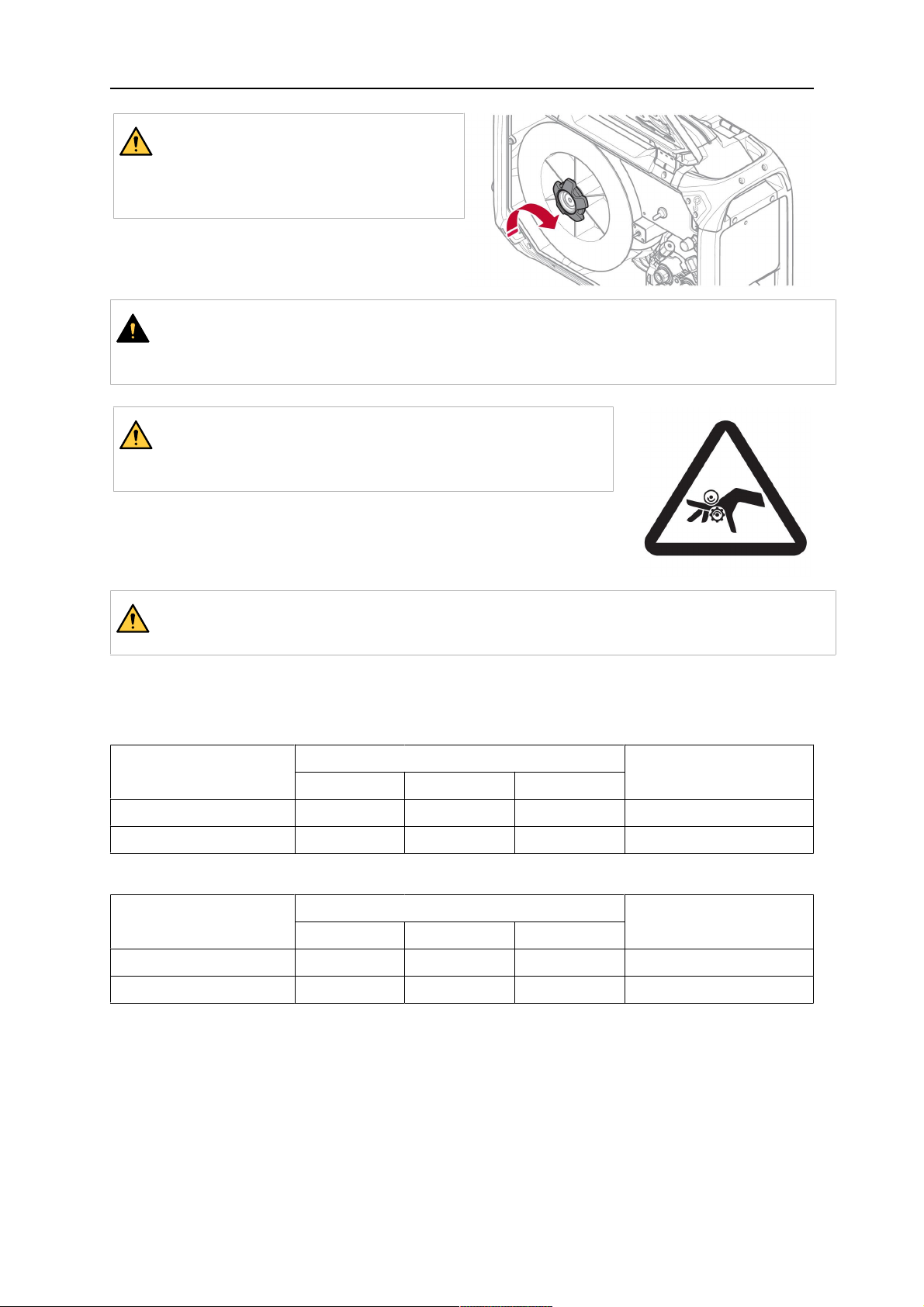

Jotta lankakela ei pääse liukumaan
pois jarrunavalta, lukitse kela
kiristämällä mutteri!

VARO!

Varmista ennen langan syöttämistä, että langan päässä ei ole teräviä reunoja tai
purseita, jotta lanka ei juutu sisäputkeen.

VAROITUS!

Pyörivät osat voivat aiheuttaa tapaturman, ole erittäin
varovainen.

VAROITUS!

Varmista laite, erityisesti jos alusta on epätasainen tai kalteva.

5.1 Kytkentäkaapelisarjan suositellut enimmäisvirrat

Ympäristön lämpötilassa +25°C ja käytettäessä normaalia 10 minuutin sykliä:

Johdinala Kuormitusaikasuhde Jännitehäviö / 10m

100% 60% 35%

70 mm² 350A 400A 480A 0,28V / 100A
95 mm² 400A 500A 600A 0,21V / 100A

Ympäristön lämpötilassa +40°C ja käytettäessä normaalia 10 minuutin sykliä:

Johdinala Kuormitusaikasuhde Jännitehäviö / 10m

100% 60% 35%

70 mm² 310A 350A 420 A 0,30V / 100A
95 mm² 375A 430A 525 A 0,23V / 100A

Kuormitusaikasuhde

Kuormitusaikasuhde ilmaisee ajan prosenttiosuutena 10 minuutin jaksosta, jonka voit hitsata
tai leikata tietyllä kuormalla ilman laitteen ylikuormitusta.

0446 253 201

- 16 -

© ESAB AB 2022

5 KÄYTTÖ

5.2 Liitännät ja hallintalaitteet

1. Ulkoinen ohjauspaneeli (katso kappale

OHJAUSPANEELI)

2.

Liitäntä ELP:llä1)varustettuun
polttimeen menevälle
jäähdytysnesteelle (vain versiot, joissa

9.

MMA-polttimen liitäntä (OKC)3)(vain
versiot, joissa on MMA)

10. Langan tuloaukko Marathon

Pac™-paketin (valinnainen) yhteydessä
käytettäväksi

on ELP)

3. Liitäntä polttimesta tulevalle

jäähdytysnesteelle

4. Tweco-liipaisukaapelin liitäntä (vain

käytettäessä Tweco-poltinta)

11. Virtalähteestä tulevien kaapeleiden

liitännän vedonpoistaja

12. Hitsausvirtalähteestä tulevan

hitsausvirran liitäntä (OKC)

5. Kauko-ohjauksen (valinnainen) liitäntä 13. Liitäntä virtalähteeseen menevälle

jäähdytysnesteelle (jäähdytyslaite)

6. MIG/MAG-polttimen liitäntä (Euro- tai

Tweco-tyyppi)

2)

7. Sisäinen ohjauspaneeli (katso kappale

14. Liitäntä virtalähteestä tulevalle

jäähdytysnesteelle (jäähdytyslaite)

15. Liitäntä suojakaasulle

OHJAUSPANEELI)

8. Lämpösarjan kytkin (Offshore-versiot) 16. Liitäntä ohjauskaapelille virtalähteestä

1)

ELP = ESAB Logic Pump (katso lisätietoja osiosta Jäähdytysnesteen liitäntä)

VAROITUS!

Langansyöttöyksikön oikean- ja vasemmanpuoleisen luukun täytyy olla suljettuina
hitsauksen ja/tai langansyötön aikana. Älä koskaan hitsaa tai syötä lankaa, jos
kumpikin luukku ei ole kiinni!

2)

puikkopidikkeestä ja pidettävä poissa työkappaleesta ja muista virtaa johtavista
materiaaleista. Jos mahdollista, puikkopidike on irrotettava hitsauslaitteen
OKC-liittimestä ja liitin on peitettävä eristävällä suojuksella.

3)

välttää MIG/MAG-polttimen tahaton kosketus. Poltin on pidettävä poissa
työkappaleesta ja muista virtaa johtavista materiaaleista!

0446 253 201

Sähkövaara! MIG/MAG-hitsauksen aikana MMA-hitsauspuikko on irrotettava

Sähkövaara! MMA-hitsauksen aikana vapaalanka on katkaistava, jotta voidaan

- 17 -

© ESAB AB 2022

5 KÄYTTÖ

5.3 Jäähdytysnesteen liitäntä

Kun liität nestejäähdytteistä poltinta, virtalähteen päävirtakytkimen täytyy olla asennossa
OFF ja jäähdytyslaitteen katkaisimen täytyy olla asennossa 0.

Jotkin langansyöttöyksiköt, joissa on jäähdytysnesteliitäntä, on varustettu ESAB Logic Pump
(ELP) -tunnistusjärjestelmällä, joka tarkistaa, onko jäähdytysnesteletkut kytketty. Vesipumppu
käynnistyy automaattisesti, kun laitteeseen kytketään vesijäähdytteinen hitsauspoltin.
Tunnistus toimii vain ELP-varustelluissa virtalähteissä (esimerkiksi Aristo 4004i ja Cool 1
yhdessä). Jos virtalähteessä ei ole ELP-toimintoa (esimerkiksi Aristo 500ix ja Cool 2
yhdessä), jäähdytinyksikkö on kytkettävä käyttöön ja pois käytöstä manuaalisesti.

VARO!

Jos syöttölaitteessa ei ole ELP-toimintoa, sitä ei saa käyttää yhdessä virtalähteiden
kanssa, joissa on ELP! Jos syöttölaitteessa ei ole ELP-toimintoa ja sitä käytetään
yhdessä virtalähteen kanssa, jossa on ELP, nestejäähdytteinen poltin voi vaurioitua
jäähdytysnesteen virtauksen puutteen takia!

Nestejäähdytyssarja on saatavana lisävarusteena (katso liite LISÄVARUSTEET).

0446 253 201

- 18 -

© ESAB AB 2022

5 KÄYTTÖ

5.4 Liitännän vedonpoistajasarjan jälkiasennus

0446 253 201

- 19 -

© ESAB AB 2022

5 KÄYTTÖ

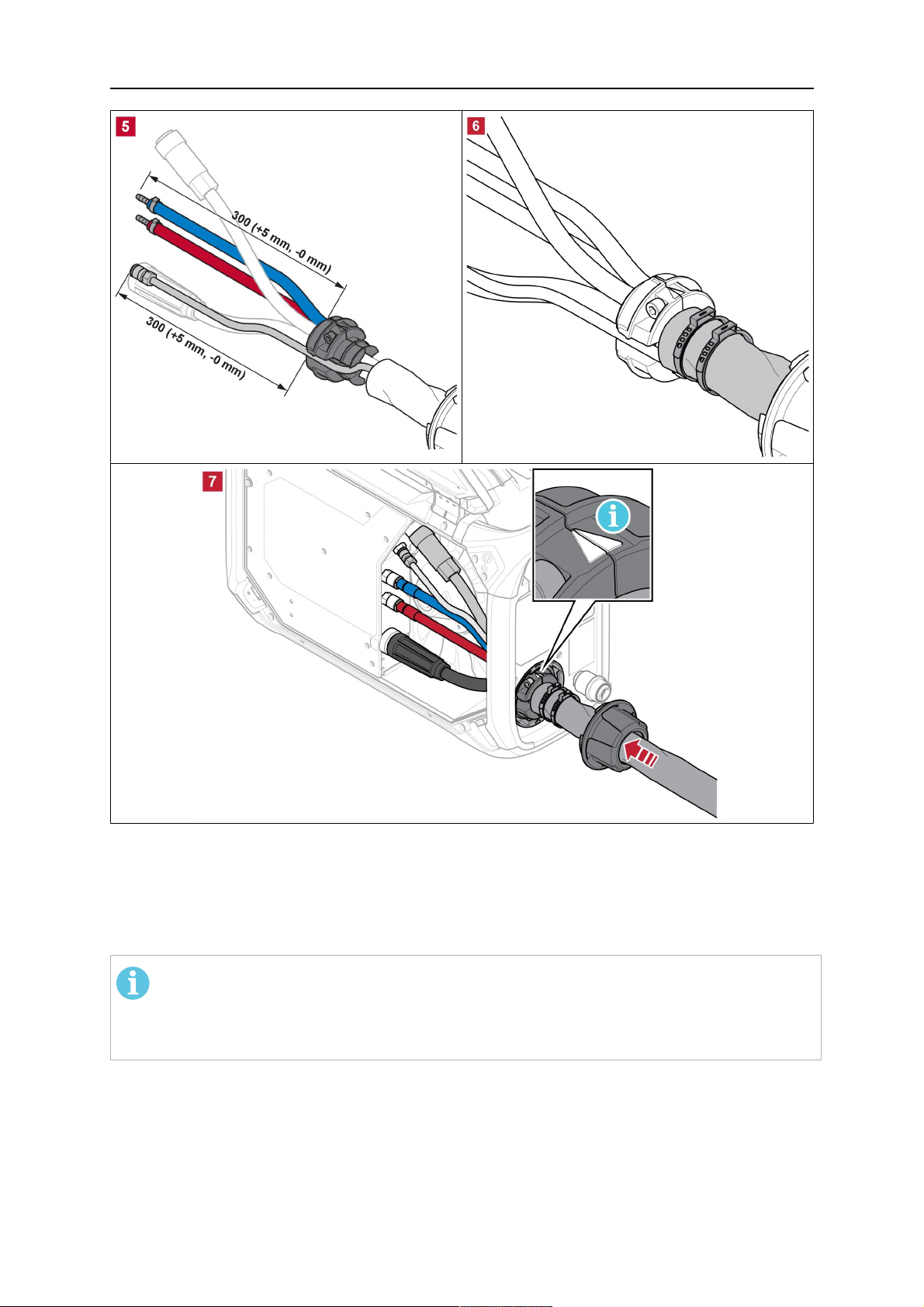

Yllä olevassa kuvassa näkyy liitännän vedonpoistajasarjan jälkiasennus (tilausnumero
0446050881), jossa hitsausvirta ja ohjauskaapelit sekä tarvittaessa myös jäähdytysneste- ja
suojakaasuletkut viedään vedonpoistajan läpi.

Lisäksi on mahdollista käyttää valmiiksi koottua liitäntäkaapelisarjaa, joka sisältää
vedonpoistajan (katso liite LISÄVARUSTEET).

HUOM!

• Liitännän vedonpoistaja pitäisi kiinnittää puhtaisiin kaapeleihin.

• Aseta hitsausvirtakaapeli vedonpoistajan puristimen suurempaan aukkoon!

• Varmista, että eristysholkin ympärillä olevat nippusiteet on kiristetty oikein!

0446 253 201

- 20 -

© ESAB AB 2022

5 KÄYTTÖ

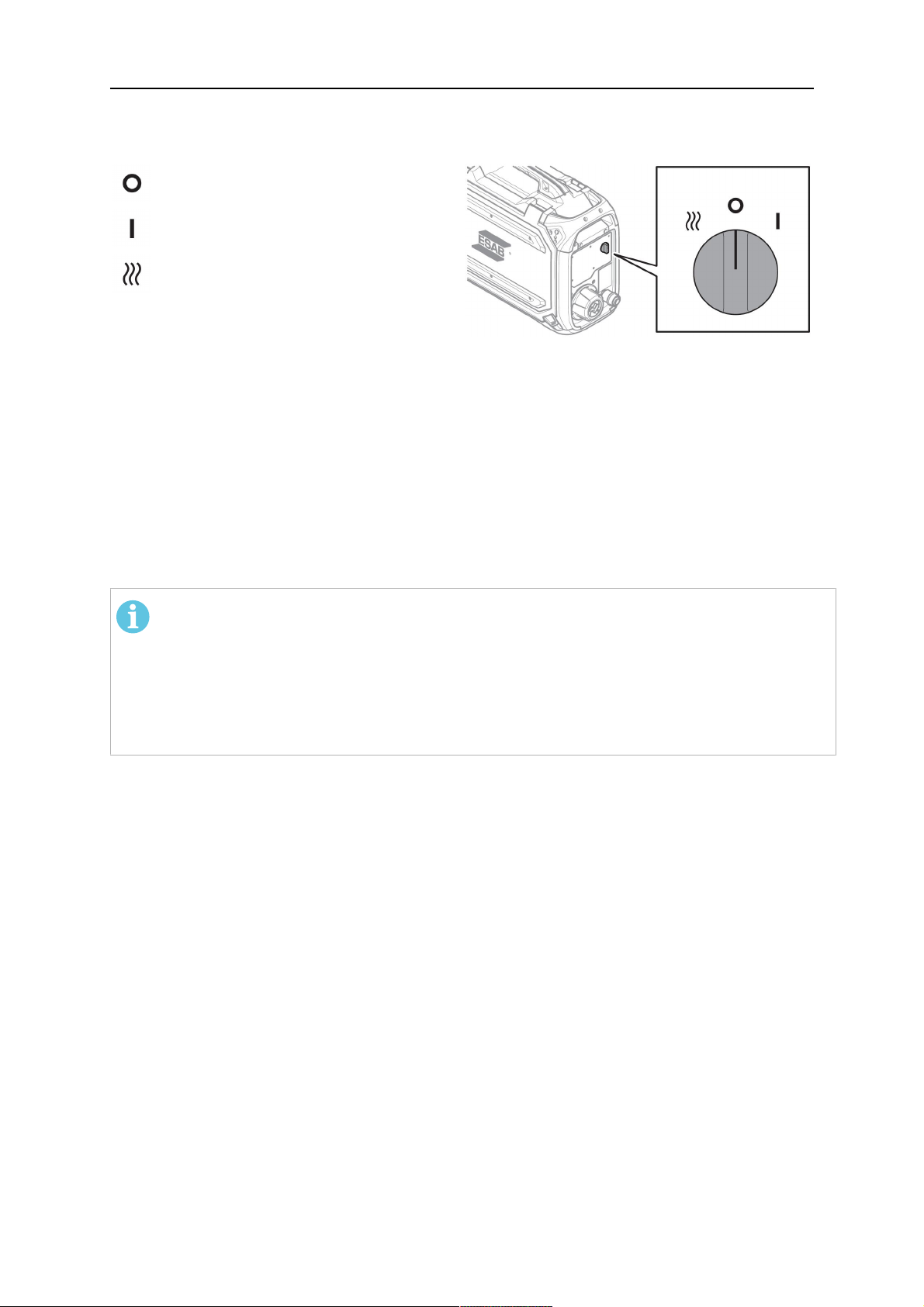

5.5 Lämpösarjan kytkin (vain Offshore-versiot)

Hitsaus OFF

1)

Hitsaus ON

Lämmitys ON ja hitsaus OFF
Lankakelaa ja sitä ympäröivää aluetta
lämmitetään, jotta hitsauslanka pysyy
kuivana. Lankakelan ja sitä ympäröivän
alueen lämmittämisestä on runsaasti
hyötyä, jos ilma on erityisen kosteaa tai
jos lämpötila vaihtelee päivän

mittaan.

1)

Ulkoinen ohjauspaneeli on OFF-tilassa, kun jokin näistä asetuksista on valittu.

1)

5.6 Käynnistys

Kun langansyöttö käynnistyy, virtalähde syöttää hitsausjännitteen. Jos hitsausvirta ei ala
virrata 3 sekunnin sisällä, virtalähde kytkee hitsausjännitteen pois päältä.

Langansyöttö jatkuu, kunnes polttimen liipaisin vapautetaan.

HUOM!

Syöttöyksikön kanssa käytettävän virtalähteen tulee olla asetettuna GMA (MIG/MAG)

-tilaan, kun järjestelmän virta on kytketty! Näin varmistetaan, että syöttöyksikkö ja
virtalähde kalibroidaan ennen hitsausta. Jos virtalähteen asetuksena on jokin muu
hitsausmenetelmä kytketyssä tilassa, syöttöyksikön paneelin näyttämiin
jänniteasetuksiin ei voi luottaa! Jos näin käy, katkaise virtalähteen virta, käännä
valitsin GMA (MIG/MAG) -asentoon ja käynnistä virtalähde uudelleen!

5.7 Valaistus langansyöttöyksikön sisällä

Langansyöttöyksikön kotelon sisällä on valot.

Lankakelan valo syttyy automaattisesti, kun hitsaus alkaa tai kun vasemmanpuoleinen
luukku avataan. Valo sammuu automaattisesti 4 minuuttia sen jälkeen, kun hitsaus on
lopetettu tai kun sivuluukku on suljettu.

Syöttölaitteen valo syttyy automaattisesti, kun vasemmanpuoleinen luukku avataan, ja
sammuu, kun luukku suljetaan.

Valot syttyvät automaattisesti, kun syöttöyksikkö käynnistetään, kun jotain sisäisen
ohjauspaneelin parametria muutetaan, langan kylmäsyötön aikana sekä myös hitsauksen
jälkeen. Valot sammuvat automaattisesti muutaman minuutin kuluttua.

5.8 Lankakelan jarru

Lankakelan jarrun voimaa pitäisi lisätä vain sen verran kuin on tarpeen langan syötön
ylikulun estämiseksi. Todellinen tarvittava jarruvoima määräytyy langan syöttönopeuden sekä
lankakelan koon ja painon mukaan.

Lankakelan jarrua ei saa ylikuormittaa! Liian suuri jarruvoima voi ylikuormittaa moottoria ja
heikentää hitsaustulosta.

Lankakelan jarrun voimaa säädetään kelan mutterin keskellä olevalla 6mm:n kuusioruuvilla.

0446 253 201

- 21 -

© ESAB AB 2022

5 KÄYTTÖ

5.9 Langan vaihtaminen ja lataaminen

1. Avaa langansyöttöyksikön vasen luukku.

2. Löysää kelan mutteria ja irrota se ja irrota sitten vanha lankakela.

3. Aseta uusi lankakela langansyöttöyksikköön ja suorista uutta hitsauslankaa 10–20cm.
Viilaa langan päästä purseet ja terävät reunat ennen kuin pujotat sen
langansyöttömekanismiin.

4. Lukitse lankakela napaan kiristämällä kelan mutteri.

5. Pujota lanka syöttöyksikön mekanismin läpi (syöttöyksikön sisällä olevan kuvan
mukaisesti).

6. Sulje ja lukitse langansyöttöyksikön vasen luukku.

5.10 Syöttörullien vaihtaminen

Vaihdettaessa uuteen lankatyyppiin syöttörullat pitäisi vaihtaa vastaamaan uutta
lankatyyppiä. Liitteessä KULUTUSOSAT on tietoja oikeasta syöttörullasta langan halkaisijan
ja tyypin mukaan. (Tämän oppaan kohdassa Kulutusosien säilytyslokero kerrotaan, miten
tarvittaviin kulutusosiin pääsee helposti käsiksi.)

1. Avaa langansyöttöyksikön vasen luukku.

2. Avaa vaihdettavien syöttörullien lukitus kiertämällä kunkin rullan pikalukkoa(A).

3. Vapauta syöttörullien paine taittamalla kiristinyksiköt(B) alas, jolloin kääntövarret(C)
vapautuvat.

4. Irrota syöttörullat ja asenna oikeat rullat (liitteen KULUTUSOSAT mukaisesti).

5. Kohdista syöttörulliin jälleen painetta painamalla kääntövarret(C) alas ja kiinnittämällä
ne käyttämällä kiristinyksikköjä(B).

6. Lukitse rullat kiertämällä rullan pikalukkoja(A).

7. Sulje ja lukitse langansyöttöyksikön vasen luukku.

0446 253 201

- 22 -

© ESAB AB 2022

5 KÄYTTÖ

5.11 Langanohjainten vaihtaminen

Vaihdettaessa uuteen lankatyyppiin langanohjaimet on ehkä vaihdettava vastaamaan uutta
lankatyyppiä. Liitteessä KULUTUSOSAT on tietoja oikeista langanohjaimista langan
halkaisijan ja tyypin mukaan. (Tämän oppaan kohdassa Kulutusosien säilytyslokero
kerrotaan, miten tarvittaviin kulutusosiin pääsee helposti käsiksi.)

5.11.1 Langan sisääntulo-ohjain

1. Avaa langan sisääntulo-ohjaimen
pikalukko(A) taittamalla se auki.

2. Irrota langan sisääntulo-ohjain(B).

3. Asenna oikea langan
sisääntulo-ohjain (liitteen
KULUTUSOSAT mukaisesti).

4. Lukitse uusi langan
sisääntulo-ohjain käyttämällä
langanohjaimen pikalukkoa(A).

5.11.2 Langan keskiohjain

1. Kohdista hieman painetta langan
keskiohjaimen pidikkeeseen ja vedä
langan keskiohjain(A) esiin.

2. Paina sisään oikeantyyppinen
langanohjain (liitteen
KULUTUSOSAT mukaisesti). Pidike
lukitsee langanohjaimen
automaattisesti, kun se on oikeassa
asennossa.

0446 253 201

- 23 -

© ESAB AB 2022

5 KÄYTTÖ

5.11.3 Langan ulostulo-ohjain

1. Irrota syöttörulla alhaalta oikealta
(katso kohta Syöttörullien
vaihtaminen).

2. Irrota langan keskiohjain (katso
kohta Langan keskiohjain).

3. Avaa langan ulostulo-ohjaimen
pikalukko(A) taittamalla se auki.

4. Irrota langan ulostulo-ohjain(B).

5. Asenna oikea langan ulostulo-ohjain
(liitteen KULUTUSOSAT
mukaisesti).

6. Lukitse uusi langan ulostulo-ohjain
käyttämällä langanohjaimen
pikalukkoa(A).

7. Kiinnitä toinen syöttörullapari
takaisin ja käytä rullapainetta
uudelleen (katso kohta Syöttörullien
vaihtaminen).

5.12 Rullapaine

Rullapaine pitäisi säätää erikseen kussakin kiristinyksikössä käytössä olevan langan
materiaalin ja halkaisijan mukaisesti.

Varmista ensin, että lanka liikkuu esteettä langanohjaimessa. Säädä sitten
langansyöttöyksikön painerullat. Paine ei saa olla liian suuri.

Kuva A Kuva B

Tarkasta syöttöpaineen säätö syöttämällä lankaa eristettyä kappaletta esim. puunpalaa
vasten.

Kun pidät hitsauspolttimen noin 5mm (0,2″) päässä puunpalasta (kuva A), syöttörullien tulisi
luistaa.

Kun pidät hitsauspolttimen noin 50mm (2″) päässä puunpalasta (kuva B), langan tulisi tulla
ulos ja taipua.

Alla oleva taulukko on ohje, josta näkyvät likimääräiset rullapaineasetukset vakio-olosuhteita
varten käytettäessä oikeaa lankakelan jarrun voimaa. Paineasetusta on ehkä nostettava
käytettäessä pitkiä, likaisia tai kuluneita polttimen kaapeleita. Tarkista aina rullapaineen
asetus kussakin tapauksessa syöttämällä lankaa ulos eristettyä kappaletta vasten yllä
kuvatulla tavalla. Myös langansyöttöyksikön sisäpuolella vasemmalla on taulukko, joka
sisältää likimääräiset asetukset.

0446 253 201

- 24 -

© ESAB AB 2022

5 KÄYTTÖ

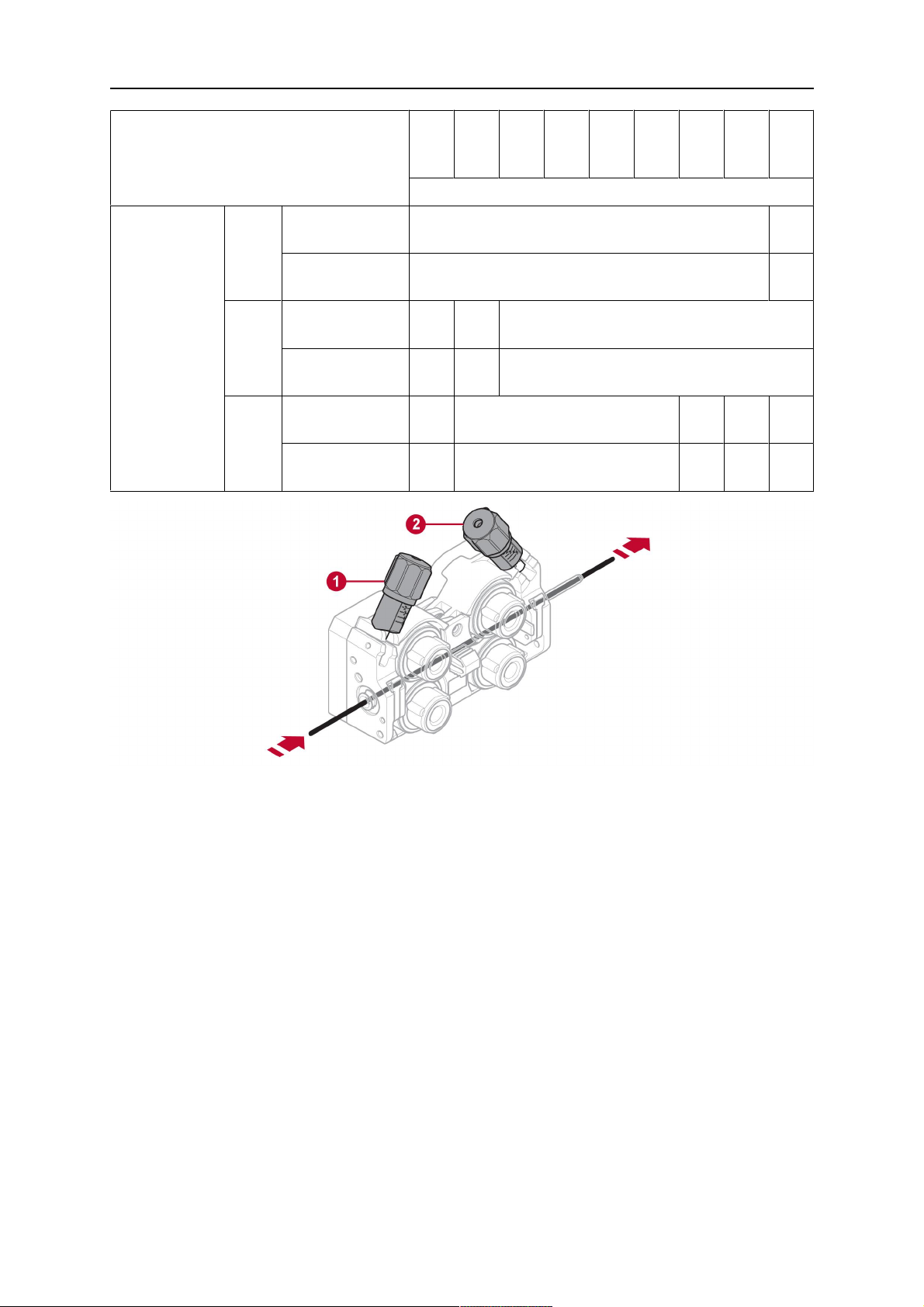

Langan
materiaali

Langan halkaisija (″)

(mm)

Fe, Ss Kiristinyksikkö

1
Kiristinyksikkö

2

Ydintä
ytelan
ka

Kiristinyksikkö
1

Kiristinyksikkö
2

Al Kiristinyksikkö

1
Kiristinyksikkö

2

0,02

3

0,6

0,03

0

0,8

0,04

0

1,0

0,04

0,05

5

2

1,2

1,4

Paineasetus

2,5

3–3,5

1

2–3

1/16

1,6

2

2,5–3

0,07

0

1,8

5/64

2,0

3/32

2,4

1. Kiristinyksikkö 1 2. Kiristinyksikkö 2

5.13 Kulutusosien säilytyslokero

Kulutusosien säilytyslokero sijaitsee langansyöttöyksikön vasemman luukun sisäpuolella,
josta ylimääräinen rulla- ja langanohjainsarja on helposti saatavilla.

0446 253 201

- 25 -

© ESAB AB 2022

5 KÄYTTÖ

1. Langan sisääntulo-ohjain 4. Syöttörullat (4kpl)

2. Langan keskiohjain 5. Hitsauspolttimen kosketuskärjet (4kpl)

3. Langan ulostulo-ohjain

5.14 Pyöräsarjan kiinnittäminen

5.14.1 Pyörien kiinnittäminen pyöräsarjan runkoon

Ennen langansyöttöyksikön kiinnittämistä pyöräsarjaan kiinnitä pyörät runkoon M12-ruuveilla,
aluslevyillä ja muttereilla käyttämällä kiristysmomenttia 40±4Nm (354±35,4in.lb).
Takapäässä olevat kiinteät pyörät pitäisi asettaa rungon suuntaisesti.

0446 253 201

- 26 -

© ESAB AB 2022

5 KÄYTTÖ

5.14.2 Langansyöttöyksikkö pystyasennossa

5.14.3 Langansyöttöyksikkö vaaka-asennossa

HUOM!

Jotta langansyöttöyksikön voi kiinnittää vaaka-asennossa pyöräsarjaan,
langansyöttöyksikön luukussa olevat kaksi puskuria täytyy irrottaa!

0446 253 201

- 27 -

© ESAB AB 2022

5 KÄYTTÖ

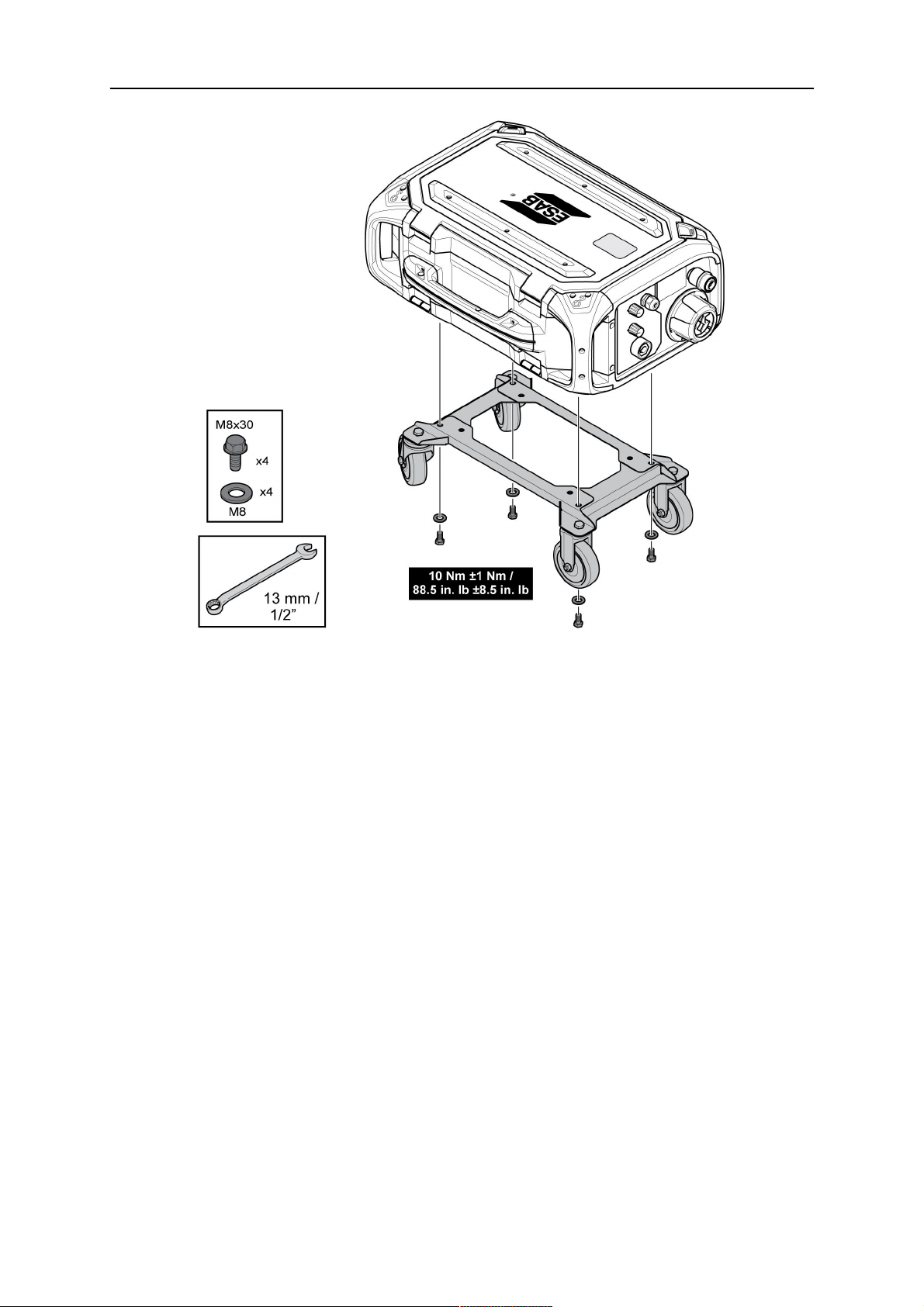

5.15 Kummankin pyöräsarjan sekä polttimen vedonpoistajalisävarusteen kiinnittäminen

Jos polttimen vedonpoistajalisävarustetta on tarkoitus käyttää pystyasentoon kiinnitettävän
pyöräsarjan yhteydessä, kokoaminen on tehtävä seuraavassa järjestyksessä:

0446 253 201

- 28 -

© ESAB AB 2022

5 KÄYTTÖ

1. Kiinnitä polttimen vedonpoistaja langansyöttöyksikköön kahdella Torx5 -ruuvilla.

2. Kiinnitä pyöräsarja langansyöttöyksikköön käyttämällä kahta langansyöttöyksikön
takapään lähellä olevaa ruuviliitosta. Varmista, että pyöräsarjan ja
langansyöttöyksikön väliin asetetaan kaksi asetuslevyä!

3. Kiinnitä pyöräsarja ja polttimen vedonpoistaja langansyöttöyksikköön käyttämällä
kahta ruuviliitosta, jotka ovat lähempänä langansyöttöyksikön etupäätä.

0446 253 201

- 29 -

© ESAB AB 2022

5 KÄYTTÖ

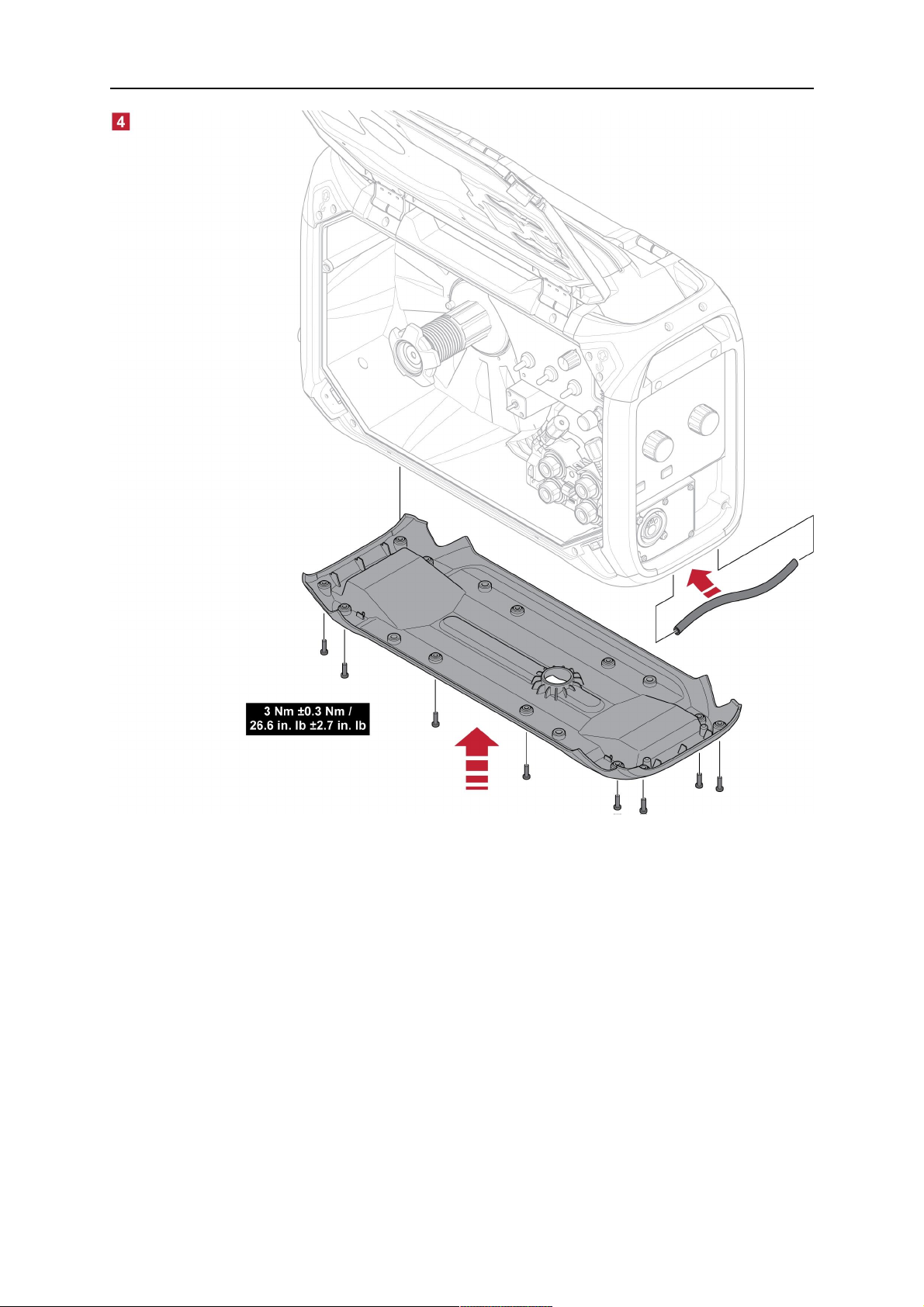

5.16 Marathon Pac™ -asennus

0446 253 201

- 30 -

© ESAB AB 2022

5 KÄYTTÖ

0446 253 201

- 31 -

© ESAB AB 2022

5 KÄYTTÖ

0446 253 201

- 32 -

© ESAB AB 2022

6 OHJAUSPANEELI

6 OHJAUSPANEELI

6.1 U6

6.1.1 Ulkoinen ohjauspaneeli

1. Näyttö 4. Pikapainikkeet (toimintopainikkeet), katso

lisätietoja U6-ohjauspaneelin
käyttöoppaasta

2. Säätöpyörä jännitteen säätämistä

varten

3. Säätöpyörä langansyöttönopeuden ja

hitsausvirran säätämistä varten

0446 253 201

5. Valikkopainike

- 33 -

© ESAB AB 2022

6 OHJAUSPANEELI

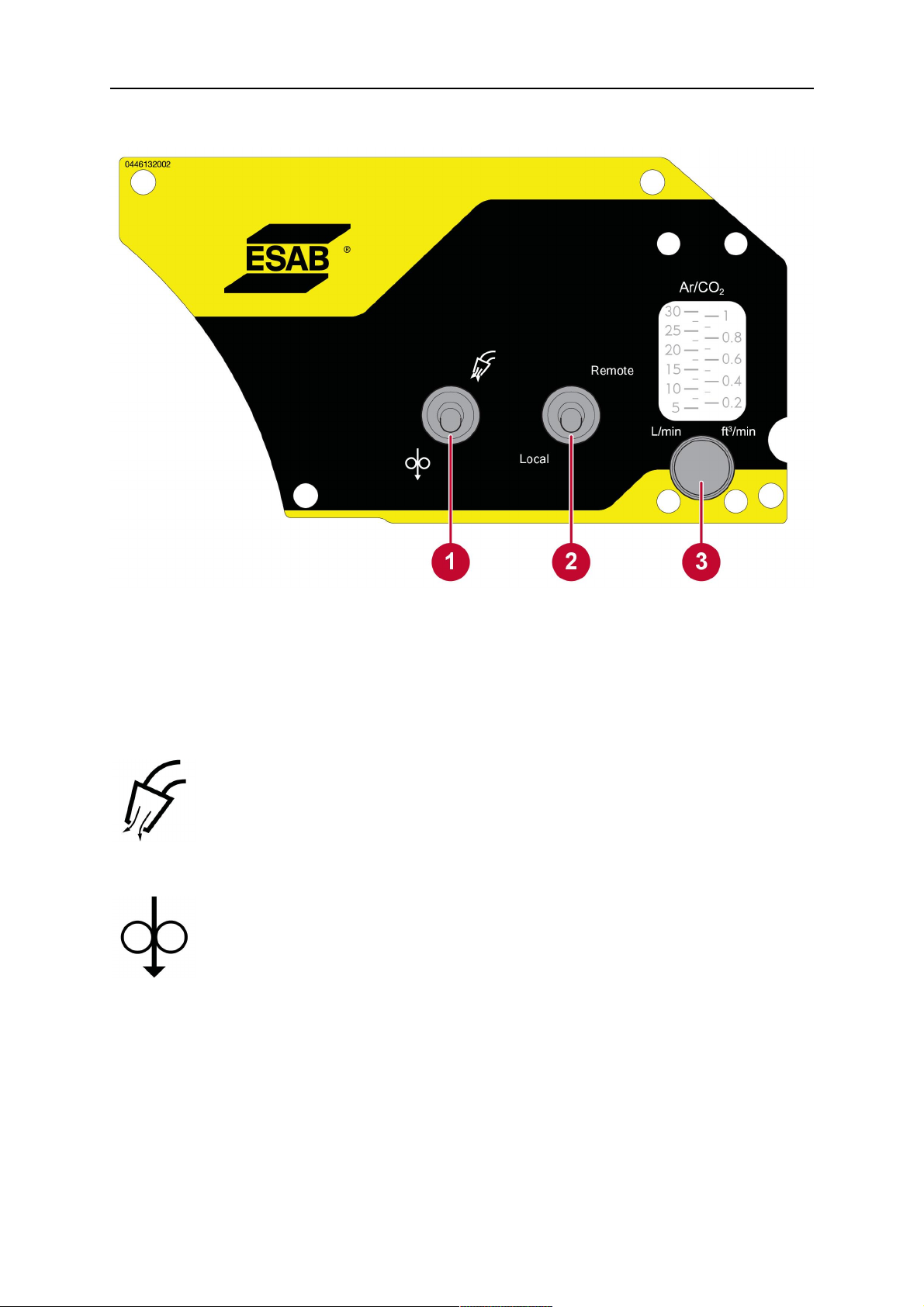

6.1.2 Sisäinen ohjauspaneeli

1. Kaasuhuuhtelun / langan kylmäsyötön

kytkin

3. Säätöpyörä kaasun virtausnopeuden

asettamista varten (vain versiot, joissa on
kaasuvirtausmittari)

2. Kauko-/paikalliskäyttökytkin (vain Push

Pull -mallit)

6.1.3 Toiminnot

Kaasuhuuhtelu

Kaasuhuuhtelua käytetään kaasuvirtauksen mittaukseen tai ilman ja kosteuden
poistamiseen letkuista ennen hitsauksen aloitusta. Kaasuhuuhtelu on käynnissä
niin kauan kuin painike pidetään painettuna. Virran ja langan syöttö on katkaistu
huuhtelun aikana.

Langan kylmäsyöttö

Ryömintäsyöttöä käytetään, kun lankaa pitää syöttää ilman jännitettä. Lankaa
syötetään niin kauan kuin painike pidetään painettuna.

Kaukotoiminto

Kaukotoiminnolla voidaan kauko-ohjata PushPull -poltinta ja Miggytrac/Railtrac-vaihtoehtoja.
Se poistaa langansyöttöyksikön ulkoisen ohjauspaneelin käytöstä.

Paikallinen toiminto

Paikallinen toiminto ottaa käyttöön langansyöttöyksikön ulkoisen ohjauspaneelin ja poistaa
käytöstä Push Pull -polttimen tai Miggytrac/Railtrac-vaihtoehtojen kauko-ohjauksen.

0446 253 201

- 34 -

© ESAB AB 2022

6 OHJAUSPANEELI

6.2 Pulssi

6.2.1 Ulkoinen ohjauspaneeli

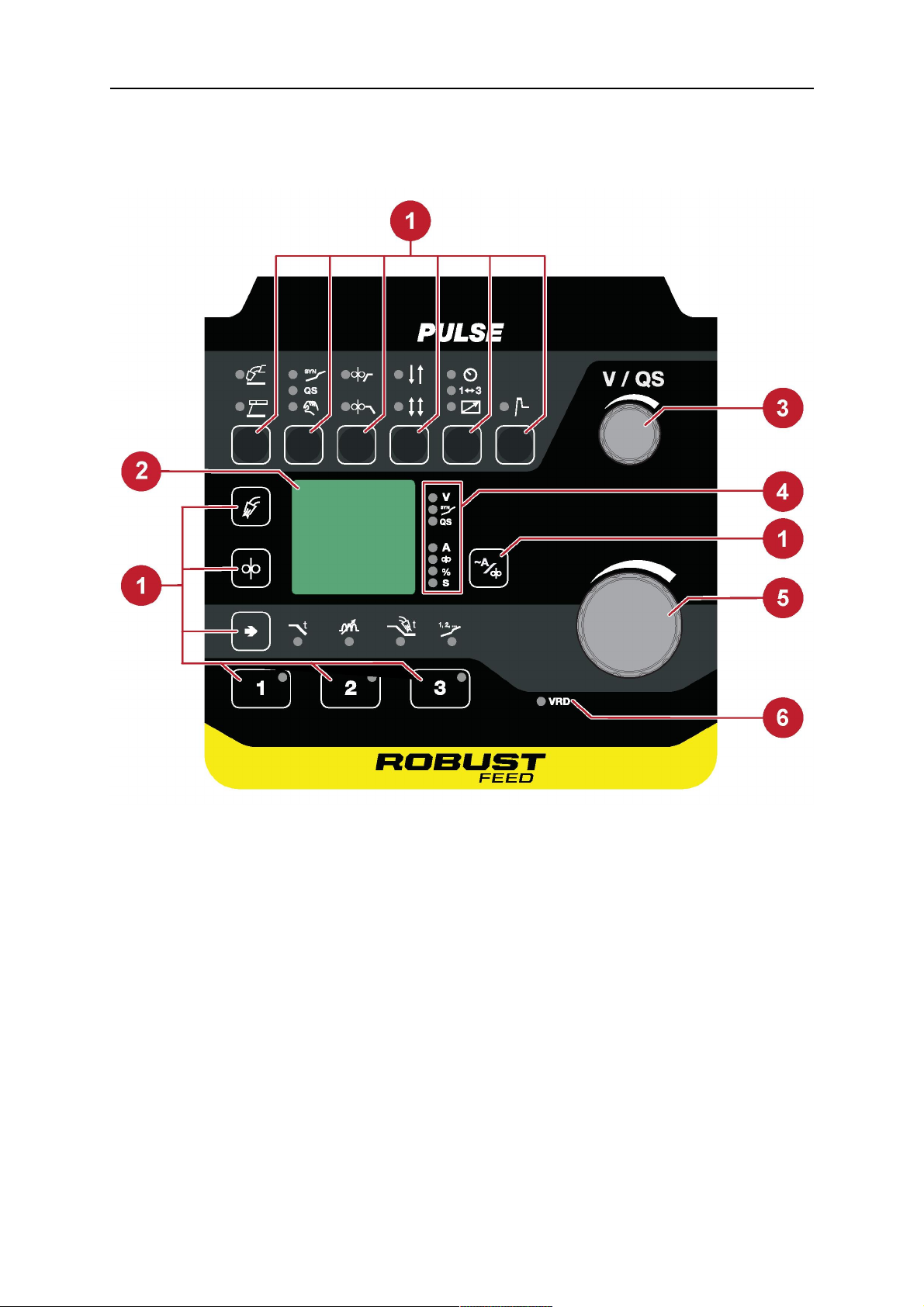

1. Toimintopainikkeet, katso lisätietoja

Pulse-ohjauspaneelin käyttöoppaasta

4. Näytössä näkyvien muuttujien ja

yksiköiden ilmaisu

2. Näyttö 5. Säätöpyörä langansyöttönopeuden ja

hitsausvirran säätämistä varten

3. Säätöpyörä jännite-/QSet™-säätöä

varten

0446 253 201

6. Aktivoidun jännitteenrajoituslaitteen

(VDR) ilmaisu

- 35 -

© ESAB AB 2022

6 OHJAUSPANEELI

6.2.2 Sisäinen ohjauspaneeli

1. Säätöpyörä kaasun virtausnopeuden

asettamista varten

6.3 Kaasun virtauksen asettaminen

Kaasun virtaus säädetään sisäisessä ohjauspaneelissa olevalla säätöpyörällä.
Käytössä oleva kaasun virtauksen nopeus näkyy säätöpyörän yläpuolella
olevasta kaasuvirtausmittarista.

HUOM!

Virtausmittarin asteikolla oleva lukema on oikea vain, jos
langansyöttöyksikkö on pystyasennossa!

6.4 Ulkoisen ohjauspaneelin kääntäminen

Jos langansyöttöyksikköä aiotaan käyttää vaaka-asennossa, ulkoista ohjauspaneelia voi
kääntää 90°.

1. Irrota ohjauspaneelin kaksi ruuvia ja irrota paneeli.

2. Käännä ohjauspaneelia 90° vastapäivään.

3. Kiinnitä ohjauspaneeli ja varmista, että pienet kielekkeet ovat oikeassa asennossa.

4. Kiinnitä ruuvit.

0446 253 201

- 36 -

© ESAB AB 2022

6 OHJAUSPANEELI

0446 253 201

- 37 -

© ESAB AB 2022

7 KUNNOSSAPITO

7 KUNNOSSAPITO

HUOM!

Säännöllinen huolto on tärkeää turvallisen ja luotettavan toiminnan kannalta.

VARO!

Kaikki toimittajan takuut raukeavat, jos asiakas yrittää itse korjata tuotteessa olevia
vikoja takuuaikana.

7.1 Tarkastus ja puhdistus

Langansyöttömekanismi

Tarkista säännöllisesti, että langansyöttöyksikkö ei ole lian tukkima.

• Langansyöttöyksikön mekanismin kuluneet osat tulisi puhdistaa ja vaihtaa
säännöllisesti häiriöttömän langansyötön varmistamiseksi. Jos esijännitys on asetettu
liian suureksi, tuloksena voi olla painerullan, syöttörullan ja langanohjaimen
epätavallinen kuluminen.

• Puhdista langanohjaimet ja muut langansyöttömekanismin mekaaniset osat
paineilmalla säännöllisin välein tai jos langansyöttö vaikuttaa hitaalta.

• Suuttimen vaihto

• Vetävän pyörän tarkastaminen

• Hammasrataspaketin vaihtaminen

Hitsauspoltin

• Hitsauspolttimen kulutusosat tulisi puhdistaa ja vaihtaa säännöllisesti häiriöttömän
langansyötön varmistamiseksi. Puhalla langanohjain säännöllisesti puhtaaksi ja
puhdista kärki.

0446 253 201

- 38 -

© ESAB AB 2022

8 VIANMÄÄRITYS

8 VIANMÄÄRITYS

Lisätietoja ulkoiseen ohjauspaneeliin mahdollisesti näkyviin tulevista virheistä on kyseisen
ohjauspaneelin käyttöoppaassa.

Suorita seuraavat tarkistukset ennen kuin otat yhteyttä huoltoon.

Vian oire Korjausmenetelmä

Lanka kulkee
hitaasti/jäykästi
langansyöttömekanismin
läpi.

• Puhdista langanohjaimet ja muut langansyöttömekanismin
mekaaniset osat paineilmalla.

0446 253 201

- 39 -

© ESAB AB 2022

9 VARAOSIEN TILAAMINEN

9 VARAOSIEN TILAAMINEN

VARO!

Laitteen korjaukset ja sähkötyöt saa suorittaa vain valtuutettu ESAB-huoltoteknikko.
Käytä ainoastaan alkuperäisiä ESAB varaosia ja kulutusosia.

RobustFeedU6 ja RobustFeedPulse on suunniteltu ja testattu kansainvälisten ja
eurooppalaisten standardien EN IEC 60974-5 ja EN IEC 60974-10 Class A, kanadalaisen
standardin CAN/CSA-E60974-5 ja yhdysvaltalaisen standardinANSI/IEC 60974-5
mukaisesti. Huolto- tai korjaustyön suorittanut yksikkö on velvollinen varmistamaan, että
tuote täyttää edelleen kyseisten standardien vaatimukset.

Vara- ja kulutusosia voi tilata lähimmän ESAB-jälleenmyyjän kautta. Siirry osoitteeseen

esab.comavautuu. Ilmoita tilatessasi varaosaluettelon mukainen tuotetyyppi,

valmistenumero, nimike ja varaosanumero. Tämä helpottaa lähetystä ja varmistaa oikean
toimituksen.

0446 253 201

- 40 -

© ESAB AB 2022

KAAVIO

KAAVIO

RobustFeed U6/Pulse

0446 253 201

- 41 -

© ESAB AB 2022

KAAVIO

RobustFeed U6/Pulse EURO Push Pull

0446 253 201

- 42 -

© ESAB AB 2022

KAAVIO

RobustFeed U6/Pulse Tweco Push Pull

0446 253 201

- 43 -

© ESAB AB 2022

TILAUSNUMEROT

TILAUSNUMEROT

Ordering no. Denomination Note

0445 800 897 RobustFeed U6, Water With EURO connector, torch

cooling system

0445 800 887 RobustFeedU6, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0445 800 888 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 894 RobustFeedPulse, Water With EURO connector, torch

cooling system

0445 800 891 RobustFeedPulse, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0446 253 201

- 44 -

© ESAB AB 2022

TILAUSNUMEROT

Ordering no. Denomination Note

0445 800 892 RobustFeed Pulse, Offshore, Water,

ELP, Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 890 RobustFeedU6, Offshore, PushPull,

Mechanized MIG

With Tweco 4 connector, heater,
gas flow meter and MMA

0445 800 893 RobustFeedPulse, Offshore, PushPull With Tweco 4 connector, heater,

gas flow meter and MMA

0445 800 902 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG
(VRDactivated)

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA (for AU

region)
0463 708 001 Spare parts list RobustFeedU6, RobustFeedPulse
0463 707 001 Service manual RobustFeedU6, RobustFeedPulse

0459 287 * Instruction manual Aristo® U6
0463 459 * Instruction manual MA25Pulse

Käyttöoppaan dokumenttinumeron kolme viimeistä numeroa kertovat oppaan version. Siksi
ne on tässä korvattu merkillä *. Varmista, että käytät käyttöopasta, jonka sarjanumero tai
ohjelmistoversio vastaa tuotetta. Katso lisätietoja oppaan etusivulta.

Tekniset asiakirjat ovat saatavilla Internetissä osoitteessa: www.esab.com

0446 253 201

- 45 -

© ESAB AB 2022

KULUTUSOSAT

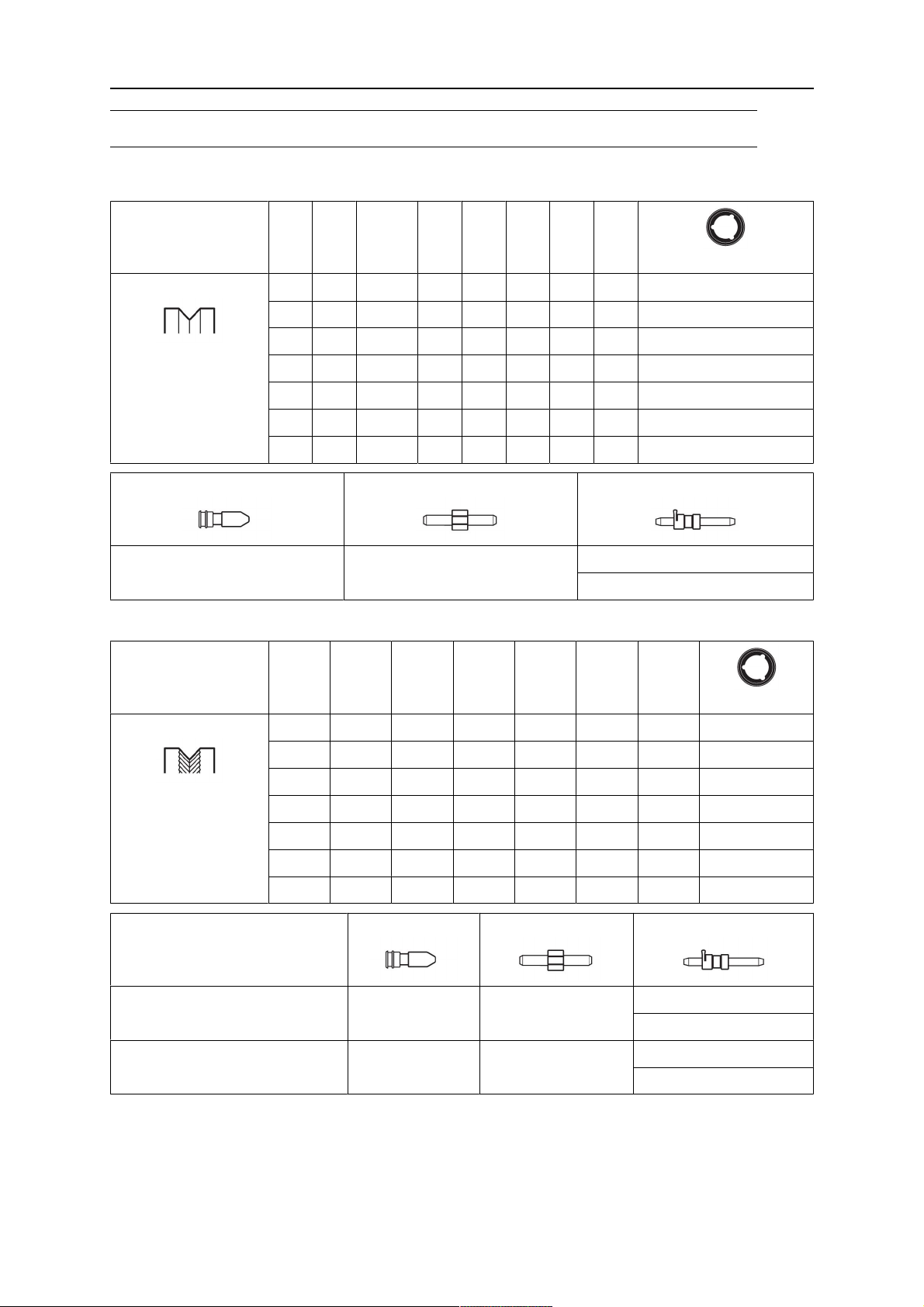

KULUTUSOSAT

Fe, Ss and cored wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

V-groove X X 0445 850 001

X X 0445 850 002

X 0445 850 003
X X 0445 850 004

X 0445 850 005

X X 0445 850 006

X 0445 850 007

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 882

0445 830 883 (Tweco)

0445 830 881 (Euro)

Cored wire – Different wire guides dependent on wire diameter!

Wire diameter (in.)

(mm)

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

3/32

2.4

Feed roller

Feed roller

V-K-knurled X X 0445 850 030

X 0445 850 031
X X 0445 850 032

X 0445 850 033

X 0445 850 034

X 0445 850 035

X 0445 850 036

Inlet wire guide Middle wire guide Outlet wire guide

Wire diameter 0.040–1/16in.

0.9–1.6mm

Wire diameter 0.070–3/32in.

1.8–2.4mm

0445 822 001

(2 mm)

0445 822 002

(3 mm)

0446 080 882

0446 080 883

0445 830 883 (Tweco)

0445 830 881 (Euro)

0445 830 884 (Tweco)

0445 830 882 (Euro)

0446 253 201

- 46 -

© ESAB AB 2022

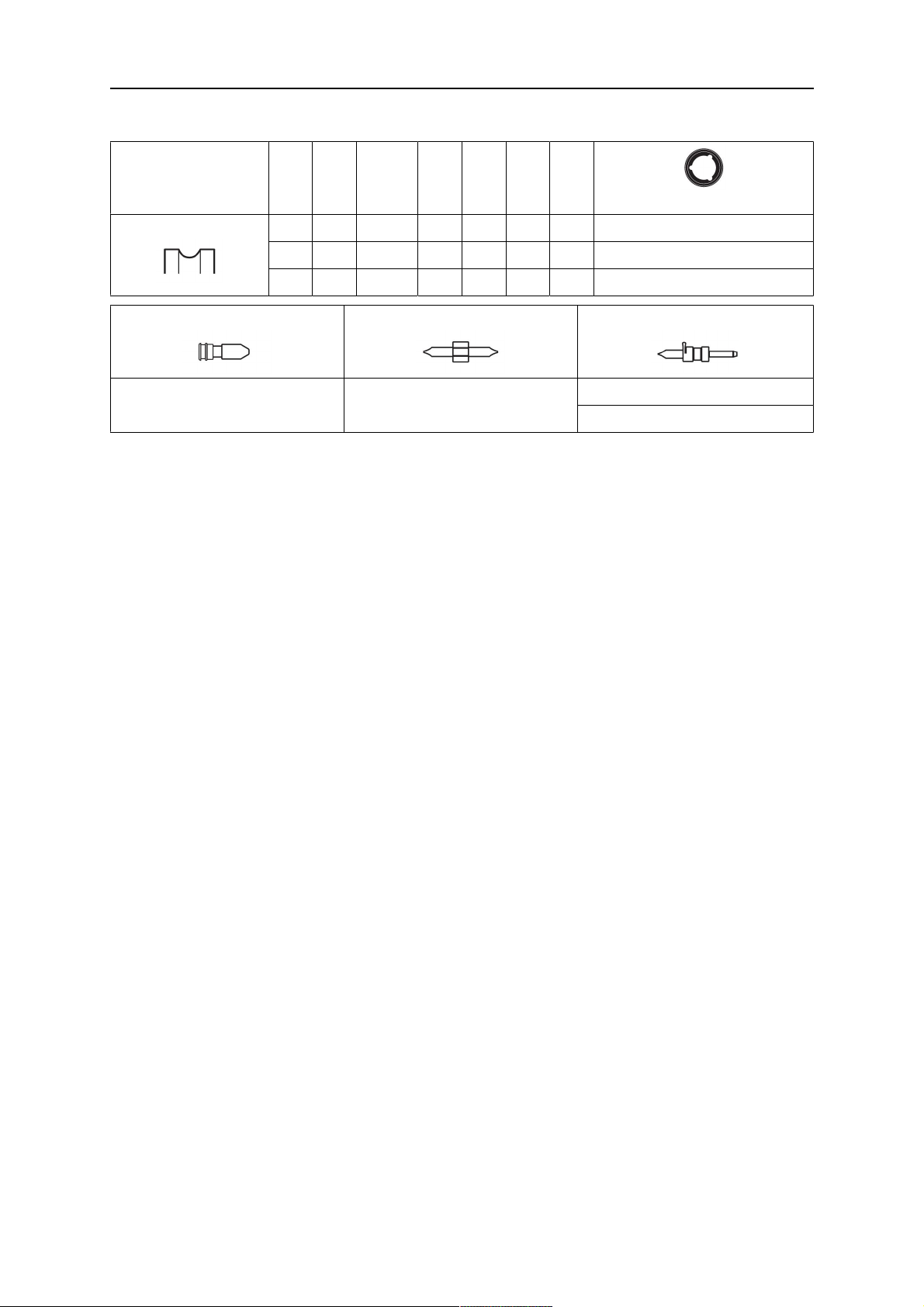

KULUTUSOSAT

Al wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8
Feed roller

U-groove X X 0445 850 050

X X 0445 850 051

X X 0445 850 052

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 881

0445 830 886 (Tweco)

0445 830 885 (Euro)

0446 253 201

- 47 -

© ESAB AB 2022

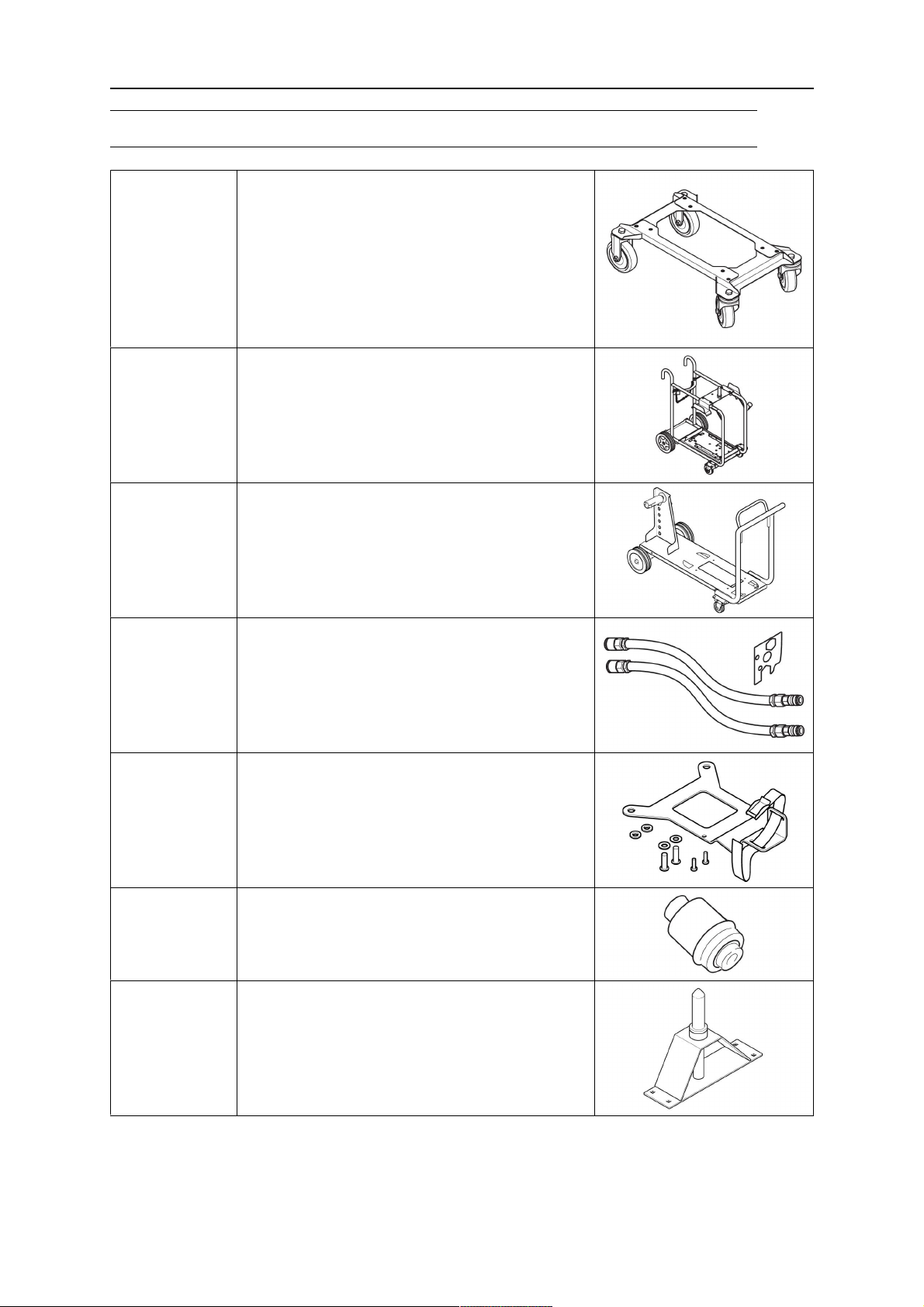

LISÄVARUSTEET

LISÄVARUSTEET

0446 081 880 Wheel kit

0349 313 450 Trolley

0349 313 700 Wire feeder trolley for 400mm coils

0446 123 880 Liquid cooling kit

0446 082 880 Torch strain relief

F102 440 880 Quick connectorMarathon Pac™

0465 508 880 Guide pin extension kit

For the feeder assembled with the wheel kit

0446 253 201

- 48 -

© ESAB AB 2022

LISÄVARUSTEET

0446 956 880 Boom adaptor kit including a stopper for

RobustFeed door

For assembly instructions, refer to the Boom
adaptor assembly instruction manual

0446 958 880 Torch holder

For assembly on the RobustFeed

For assembly instructions, refer to the Torch
holder assembly instruction manual

0459 491 880 Remote control unit MTA1CAN

• MIG/MAG: wire feed speed and voltage

• MMA: current and arc force

• TIG: current, pulse and background
current

0459 491 882 Remote control unit M110ProgCAN

• Choice of one of 10 programs

• MIG/MAG: voltage deviation

• TIG: and MMA current deviation

0459 554 880 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)

0459 554 980 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)HD

Interconnection cable with pre-assembled strain relief, Air cooled, 70mm2:

0446 255 880 2 m (7ft.)
0446 255 881 5m (16ft.)
0446 255 882 10 m (33ft.)
0446 255 883 15 m (49 ft)
0446 255 884 20 m (66 ft)
0446 255 885 25 m (82 ft)
0446 255 886 35 m (115 ft)

0446 253 201

- 49 -

© ESAB AB 2022

LISÄVARUSTEET

Interconnection cable with pre-assembled strain relief, Liquid cooled, 70mm2:

0446 255 890 2 m (7ft.)
0446 255 891 5m (16ft.)
0446 255 892 10 m (33ft.)
0446 255 893 15 m (49 ft)
0446 255 894 20 m (66 ft)
0446 255 895 25 m (82 ft)
0446 255 896 35 m (115 ft)

Interconnection cable without strain relief, Air cooled, 95mm2:

0459 528 960 1.7 m (7ft.)
0459 528 961 5m (16ft.)
0459 528 962 10 m (33ft.)
0460 528 963 15 m (49 ft)
0460 528 964 25 m (82 ft)
0460 528 965 35 m (115 ft)

Interconnection cable without strain relief, Liquid cooled, 95mm2:

0459 528 970 1.7 m (7ft.)
0459 528 971 5m (16ft.)
0459 528 972 10 m (33ft.)
0459 528 973 15 m (49 ft)
0459 528 974 25 m (82 ft)
0459 528 975 35 m (115 ft)

0446 050 881 Interconnection strain relief kit

(for update of cables without strain relief)

MIG/MAG welding torches:

More informa-

EURO, Tweco and Push Pull torches

tion at the
nearest ESAB
agency

0446 253 201

- 50 -

© ESAB AB 2022

LISÄVARUSTEET

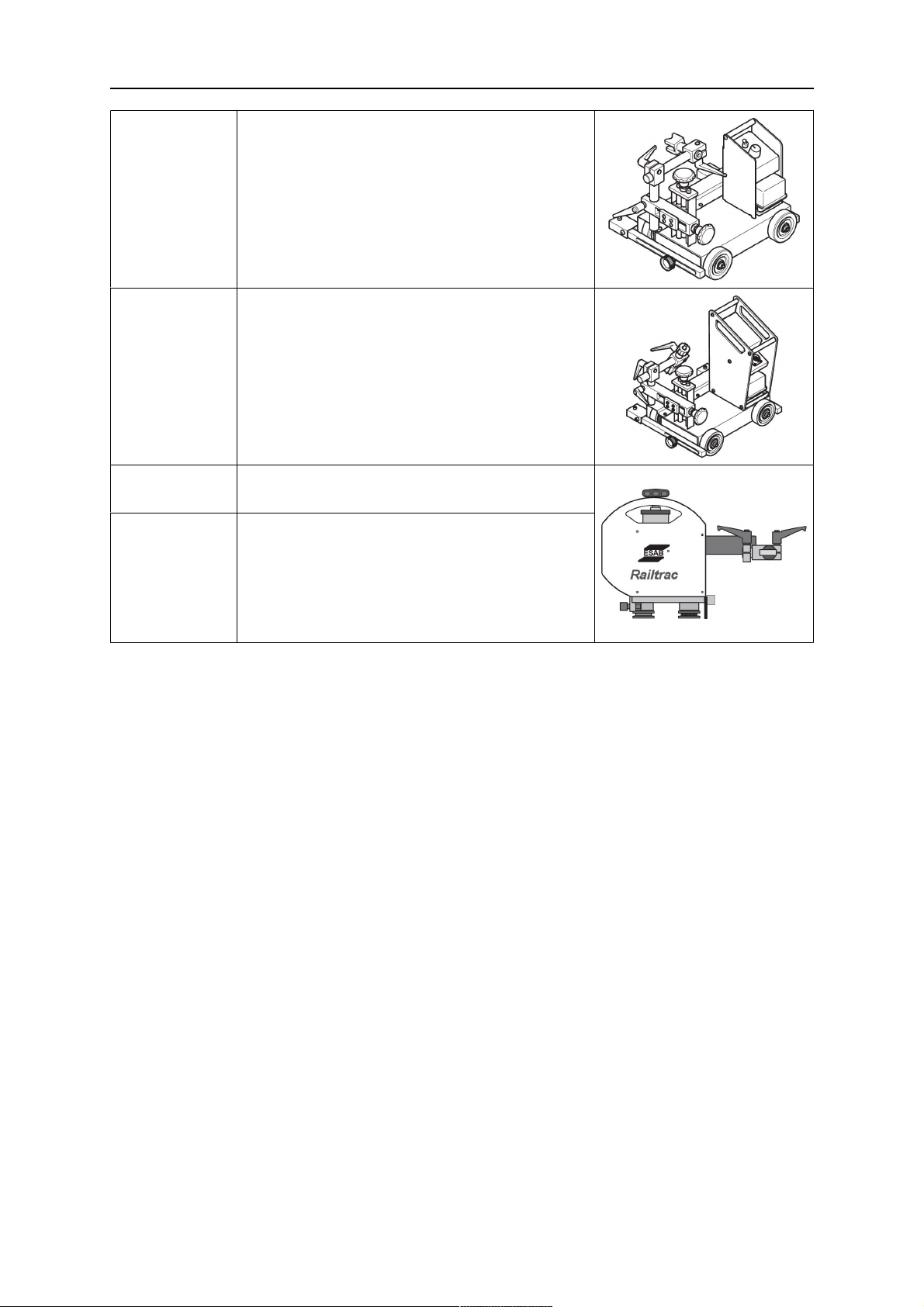

0457 357 882 Miggytrac™ B501

Equipment for mechanized welding

0459 990 645 Miggytrac™ B5001

Equipment for mechanized welding

0398 146 016 Railtrac™ B42V

Equipment for mechanized welding

0459 990 644 Railtrac™ BV2000

Equipment for mechanized welding

0446 253 201

- 51 -

© ESAB AB 2022

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

manuals.esab.com

For contact information visit esab.com
