Aristo®
RobustFeedU6,
RobustFeedPulse
Kasutusjuhend
0446 253 201 EE 20221228
Valid for: serial no. 014-, 019-, 251-xxx-xxxx
SISUKORD
1
OHUTUS
1.1 Sümbolite tähendus
1.2 Ohutusabinõud
2
SISSEJUHATUS
2.1 Varustus
3
TEHNILISED ANDMED
4
PAIGALDAMINE
4.1 Tõstmisjuhised
5
KASUTAMINE
5.1 Soovitatud maksimaalvoolu väärtused ühenduskaablite
5.2 Ühendused ja juhtimisseadmed
5.3 Jahutusvedeliku ühendus

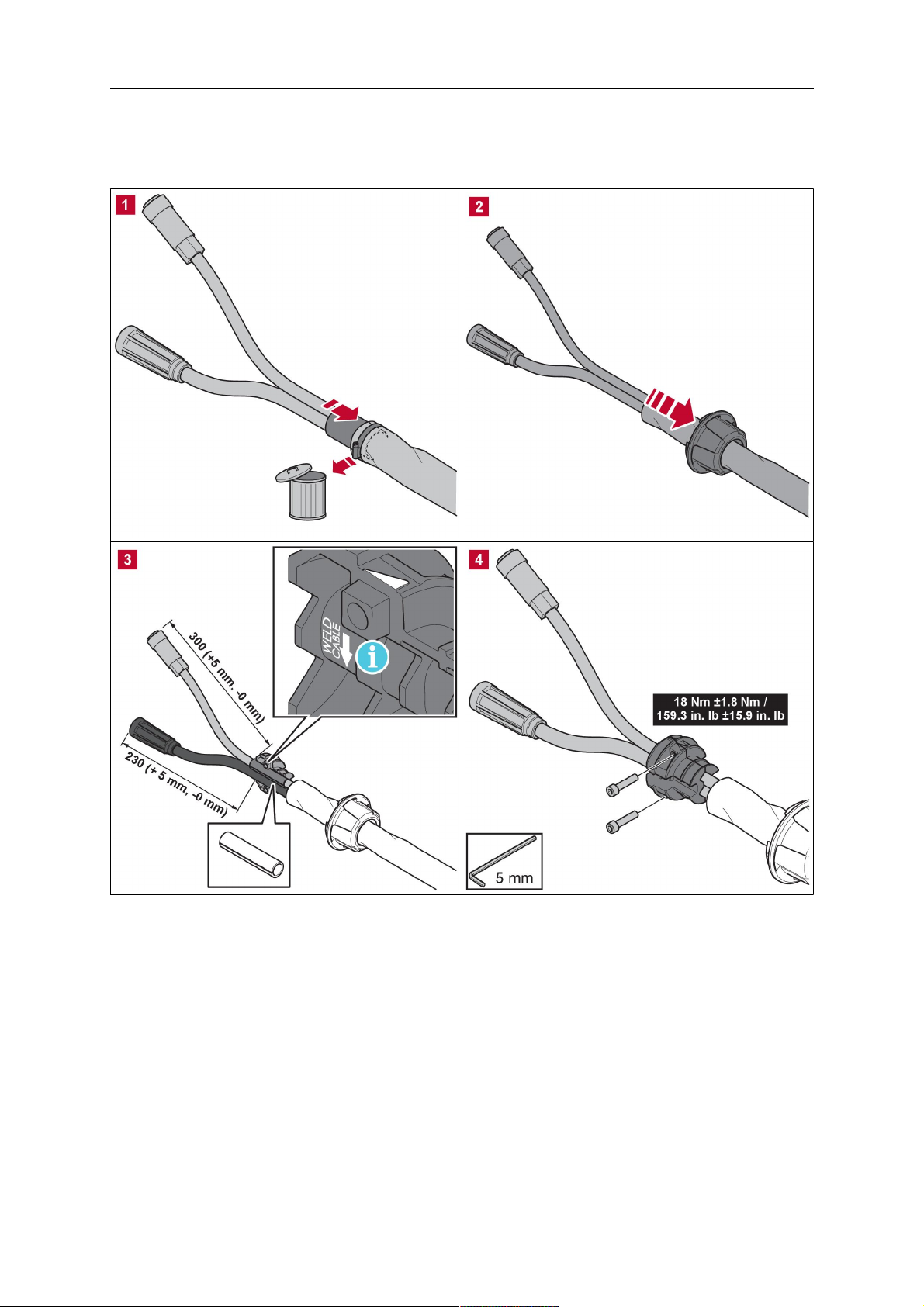

5.4 Kaabliühenduse tõmbetõkise komplekti kohapeal paigaldamine
5.5 Soojenduskomplekti lüliti (ainult Offshore variandid)
5.6 Käivitusprotsess
5.7 Traadi etteandeseadme sisevalgustus
5.8 Traadipooli pidur
5.9 Traadi vahetamine ja laadimine
5.10 Etteanderullide vahetamine
5.11 Traadijuhiku vahetamine
......................................................................................................
...............................................................................
.......................................................................................
..........................................................................................
..................................................................................................
...............................................................................
..........................................................................................
.......................................................................................
..............................................................................................
komplektile
..............................................................................................
...........................................................
.....................................................................
....................................................................................
.................................................
....................................................................................
............................................................
...................................................................
.......................................................................
.....
........................
6
6
6
10
10
11
13
13
15
16
17
18
19
21
21
21
21
22
22
23
5.11.1 Sisendtraadi juhik ................................................................................. 23
5.11.2 Keskmine traadijuhik ............................................................................ 23
5.11.3 Väljundtraadi juhik ................................................................................ 24
5.12 Rullikute surve
5.13 Kulutarvikute hoiukamber
5.14 Rattakomplekti kinnitamine
5.14.1 Rataste kinnitamine rattakomplekti raami külge................................... 26
5.14.2 Traadi etteandeseade vertikaalasendis................................................ 27
5.14.3 Traadi etteandeseade horisontaalasendis............................................ 27
5.15 Rattakomplekti ja põleti tõmbetõkise lisatarviku kinnitamine
5.16 Marathon Pac™ paigaldamine
6
JUHTPANEEL
6.1 U6
6.1.1 Väline juhtpaneel.................................................................................. 33
6.1.2 Sisemine juhtpaneel ............................................................................. 34
6.1.3 Funktsioonide selgitused...................................................................... 34
6.2 Impulss
..............................................................................................
.............................................................................................................
....................................................................................................
........................................................................................
.....................................................................
...................................................................
...........
..............................................................
24
25
26
28
30
33
33
35
6.2.1 Väline juhtpaneel.................................................................................. 35
6.2.2 Sisemine juhtpaneel ............................................................................. 36
6.3 Gaasivoolu kiiruse seadistamine
0446 253 201 © ESAB AB 2022
..........................................................
36
SISUKORD
6.4 Välise juhtpaneeli pööramine
7
HOOLDAMINE
7.1 Kontrollimine ja puhastamine
8
VEAOTSING
9
VARUOSADE TELLIMINE
SKEEM
.................................................................................................................
TELLIMISNUMBRID
KULUTARVIKUD
ACCESSORIES
.............................................................................................
................................................................................................
............................................................................................
.................................................................................................
...................................................................................................
................................................................
...............................................................
...........................................................................
36
38
38
39
40
41
44
46
48
Jätame endale õiguse teha muudatusi ilma ette teatamata.
0446 253 201 © ESAB AB 2022
1 OHUTUS
1 OHUTUS
1.1 Sümbolite tähendus
Selles juhendis: tähendab Tähelepanu! Olge valvel!
OHT
Tähendab otsest ohtu, mis juhul, kui seda ei väldita, põhjustab otsese raske
kehavigastuse või surma.
HOIATUS!
Tähendab potentsiaalset ohtu, mis võib põhjustada kehavigastuse või
surma.
ETTEVAATUST!
Tähendab ohtu, mis võib põhjustada kerge kehavigastuse.
HOIATUS!
Enne kasutamist lugege läbi ja tehke omale selgeks
kasutusjuhendi juhised ning järgige kõiki märgiseid,
töötajate ohutuspraktikaid ja ohutuse teabelehti (SDS).
1.2 Ohutusabinõud
ESAB keevitusseadmete kasutajad on kohustatud tagama, et igaüks, kes töötab
seadmetega või nende läheduses, järgiks kõiki asjakohaseid ohutusabinõusid.
Ohutusabinõud peavad vastama antud seadme tüübile kehtestatud nõuetele. Lisaks
tavapärastele töökohale kehtestatud eeskirjadele tuleb järgida allpool esitatud soovitusi.
Kõiki töid peavad teostama hea väljaõppe saanud ja seadmete tööga hästi kursis olevad
töötajad. Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel
võib viga saada kasutaja või seade.
1. Kõik, kes kasutavad seadmeid, peavad olema kursis:
○ selle töö;
○ hädaseiskamislülitite asukoha;
○ selle talitluse;
○ asjakohaste ohutusabinõude;
○ keevitamise ja lõikamise või seadme muu kohase kasutamisega
2. Kasutaja peab tagama, et:
○ seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut
○ kaare käivitamisel või seadmega töö alustamisel poleks keegi kaitsevahendita
3. Töökoht peab:
○ vastama otstarbele;
○ olema tuuletõmbeta.
0446 253 201
- 6 -
© ESAB AB 2022
1 OHUTUS
4. Isikukaitsevahendid:
○ Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid, leegikindlad
riided, kaitsekindad
○ Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid, sõrmused jms,
mis võivad kinni kiiluda või põletushaavu tekitada
5. Üldised ohutusabinõud
○ Veenduge, et tagasivoolukaabel on turvaliselt ühendatud
○ Kõrgpingeseadmetega seotud töid võib teostada ainult väljaõppinud elektrik
○ Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja paigutatud
käepäraselt.
○ Seadmeid ei tohi määrida ega hooldada nende töötamise ajal
Kui kasutatakse ESAB-i jahutit
Kasutage ainult ESAB-i heakskiiduga jahutusvedelikku. Jahutusvedelik, mida pole heaks
kiidetud, võib seadet kahjustada ja vähendada tooteohutust. Selliselt tekkinud kahjustuste
korral kaotavad kõik ESAB-i garantiikohustused kehtivuse.
Tellimisteabe leiate kasutusjuhendi peatükist „TARVIKUD“.
HOIATUS!
Kaarkeevitus ja -lõikamine võivad vigastada teid ennast ja teisi. Kasutage
keevitamisel ja lõikamisel ettevaatusabinõusid.
ELEKTRILÖÖK – võib tappa!
• Ärge puutuge pingestatud elektrilisi osi või elektroode ei paljakäsi,
märgade kinnaste ega rõivastega.
• Isoleerige ennast töödeldavast detailist ja maast.
• Veenduge, et teie tööasend on ohutu.
ELEKTRI- JA MAGNETVÄLJAD – võivad olla tervisele ohtlikud
• Südamestimulaatoreid kasutavad keevitajad peaks enne keevitamist
pidama nõu oma arstiga. Elektromagnetväljad võivad häirida mõnede
südamestimulaatorite tööd.
• Kokkupuutel elektromagnetväljadega võib olla muid mõjusid tervisele, mida
ei teata.
• Keevitajad peaks elektromagnetväljadega kokkupuute vähendamiseks
toimima järgmiselt.
○ Juhtige elektroodi- ja töökaablid kehast mööda samalt küljelt.
Võimalusel kinnitage need lindiga. Ärge paigutage ennast põleti ja
töökaablite vahele. Ärge keerake põleti- või töökaablit ümber oma
keha. Hoidke keevitusseadme toiteallikas ja kaablid kehast
võimalikult kaugel.
○ Ühendage töökaabel töödeldava detailiga võimalikult keevituskoha
lähedalt.
AEROSOOLID JA GAASID – võivad olla tervisele ohtlikud
0446 253 201
• Hoidke pead aerosoolidest kaugel
• Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et
juhtida aerosoolid ja gaasid sissehingamistsoonist ja lähiümbrusest kõrvale
KEEVITUSKIIRED – võivad vigastada silmi ja tekitada põletushaavu
• Kaitske oma silmi ja keha. Kasutage õiget keevitusmaski ja filterklaasi ning
kandke kaitserõivaid
• Kaitske juuresviibijad sobivate varjete või kardinatega
- 7 -
© ESAB AB 2022
1 OHUTUS
MÜRA – liigne müra võib kahjustada kuulmist
Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid.
LIIKUVAD OSAD – võivad põhjustada kehavigastusi
• Veenduge, et kõik uksed, paneelid ja katted on suletud ning kindlalt oma
kohal. Katteid tohivad eemaldada ainult asjakohase väljaõppega isikud
hoolduse ja tõrkeotsingu eesmärgil. Pange paneelid ja katted oma kohale
tagasi ning sulgege uksed pärast hoolduse lõppemist ja enne mootori
käivitamist.
• Seisake mootor enne seadme paigaldamist või ühendamist.
• Hoidke käed, juuksed, avarad rõivad ja tööriistad liikuvatest osadest
eemal.
TULEOHT
• Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Seepärast
veenduge, et läheduses ei oleks kergestisüttivaid materjale.
• Ärge kasutage suletud mahuteid.
KUUM PIND – osad võivad põletada
• Ärge puudutage osi paljaste kätega.
• Enne seadmega töötamist oodake, kuni see on jahtunud.
• Kuumade osade käsistsemisel kasutage põletuste vältimiseks sobivaid
tööriistu ja/või isoleeritud keevituskindaid.
TALITLUSHÄIRE – talitlushäirete korral kutsuge spetsialist appi.
KAITSKE ENNAST JA TEISI!
ETTEVAATUST!
See toode on ettenähtud ainult kaarkeevituseks.
ETTEVAATUST!
Klass A seadmed ei ole mõeldud kasutamiseks
elurajoonides, kus elektrivoolu saadakse avalikust
madalpingevõrgust. Neis kohtades võib esineda raskusi
klass A seadmete elektromagnetilise ühilduvuse
tagamisel juhtivuslike või kiirguslike häiringute tõttu.
0446 253 201
- 8 -
© ESAB AB 2022
1 OHUTUS
TÄHELEPANU!
Kõrvaldage elektroonikaseadmed
ringlussevõturajatises!
Järgides Euroopa direktiivi 2012/19/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ja selle
rakendamist siseriikliku õiguse kohaselt, tuleb
kasutuskõlbmatuks muutunud elektri- ja/või
elektroonikaseadmed kõrvaldada ringlussevõturajatises.
Seadmete eest vastutava isikuna on Teie kohustuseks
hankida teavet volitatud kogumisjaamade kohta.
Lisateabe saamiseks pöörduge lähima ESAB'i toodete
edasimüüja poole.
ESAB pakub laias valikus keevitamisel vajalikke tarvikuid ja kaitsevahendeid.
Tellimisinfo saamiseks pöörduge ESAB-i toodete kohaliku edasimüüja poole või
külastage meie veebilehte.
0446 253 201
- 9 -
© ESAB AB 2022
2 SISSEJUHATUS
2 SISSEJUHATUS
U6 või Pulse juhtpaneeliga RobustFeed on mõeldud MIG/MAG keevitamiseks koos 400A,
500A ja 600A CAN-il põhineva keevitusvooluallikaga.
Traadi etteandeseade on saadaval erinevate variantidena (vt lisa „TELLIMISNUMBRID”).
TÄHELEPANU!
Traadi etteandeseadme variandid, mis on varustatud pumbaga ESAB Logic Pump
(ELP), on ette nähtud kasutamiseks ELP-ga varustatud keevitusvooluallikaga.
Lisateavet ELP kohta leiate jaotisest „Jahutusvedeliku ühendamine“.
Traadi etteandeseadmed on suletud ja neil on neljarattalise ajamiga traadi
etteandemehhanism ja juhtelektroonika.
Seda saab kasutada koos standardse 200 mm ja 300 mm läbimõõduga traadipooliga või
ESAB-i MarathonPac™-ga, millel on traadiadapter traadi etteandmiseks.
Traadi etteandeseadme võib asetada kärule, riputada tööpaiga kohale või asetada põrandale
(püsti või pikali ja koos ratastega või ilma).
Selle ESAB-i toote tarvikud leiate käesoleva kasutusjuhendi peatükist „TARVIKUD”.
2.1 Varustus
Traadi etteandemehhanismiga on kaasas:
• traadi etteandemehhanismi kasutusjuhend
• Kasutusjuhend - juhtpaneel
• Lühijuhend
• Veorullid: 0,9/1,0 mm (0.040 tolli) / 1,2 mm (0,045 tolli)
• Juhttorud: 0,6–1,6 mm (0,023–1/16 tolli)
Teistes keeltes kasutusjuhendeid saab alla laadida Internetist: manuals.esab.com
0446 253 201
- 10 -
© ESAB AB 2022
3 TEHNILISED ANDMED
3 TEHNILISED ANDMED
RobustaFeed U6, RobustaFeed U82 ja RobustaFeed Pulse
Toiteallika pinge 42 V AC, 50–60 Hz
Nõutav võimsus 181 VA
Nimivoolutugevus I
1
4,3 A
Seadistusandmed:
Traadi etteande kiirus
1)
0,8–25,0 m/min (32–984 tolli/min)
Põleti ühendus EURO, Tweco 4
Traadipooli max läbimõõt 300 mm (12 tolli)
Traadi mõõtmed:
Fe 0,6–2,0 mm (0,023–5/64 tolli)
SS 0,6–1,6 mm (0,023–1/16 tolli)
Al 0,8–1,6 mm (0,031–1/16 tolli)
Täidistraat 0,9–2,4 mm (0,035–3/32 tolli)
Mass 16,7–18,5 kg (36,8–40,8naela)
Traadipooli maksimaalne kaal 20,0 kg (44,1 naela)
Mõõtmed (p×l×k) 595×250×430mm (23,4×9,8×16,9tolli)
Töötemperatuur –20 kuni +55 °C (-4 kuni +131 °F)
Transpordi- ja säilitustemperatuur –40 kuni +80 °C (-40 kuni +176 °F)
Kaitsegaas Kõik MIG/MAG-keevituse jaoks mõeldud
tüübid
Maksimaalne gaasirõhk 5 baari (72,5 psi)
Jahutusvedelik
1)
ESAB-i valmissegatud jahutusvedelik
Maksimaalne jahutusvedeliku rõhk 5 baari (72,5 psi)
Lubatud koormus temperatuuril 40°C:
35% koormatavuse juures 630 A
60% koormustsükli juures 500 A
100% koormustsükkel 400 A
Lubatud koormus temperatuuril +55°C:
35% koormatavuse juures 600 A
60% koormustsükli juures 450 A
100% koormustsükkel 350 A
Korpuse kaitseklass IP44
)
" RobustaFeed U6, Offshore, Water", " RobustaFeed U6, offshore, vesi, tõuge ", "
1
RobustaFeed Pulse, Offshore, Water", " RobustaFeed U82, offshore, Water",
RobustaFeed U82, offshore, vesi, vesi, tõuge " ja " Robustated Pulse" Avameri, vesi,
tõuge ")
Koormatavus
Koormatavus tähistab aega protsendina kümneminutilisest perioodist, mille jooksul saate
teatud koormusega keevitada või lõigata ilma ülekoormamise ohuta.
0446 253 201
- 11 -
© ESAB AB 2022
3 TEHNILISED ANDMED
Korpuse kaitseklass
IP kood tähistab kesta klassi, st kaitseastet tahkiste või vee sissetungi vastu.
Seade kaitseklassiga IP44 on ette nähtud kasutamiseks sise- ja välistingimustes ning talub
vihma igast suunast.
0446 253 201
- 12 -
© ESAB AB 2022
4 PAIGALDAMINE
4 PAIGALDAMINE
Paigaldust peab tegema kvalifitseeritud isik.
HOIATUS!
Kuna keevitamisega kaasneb suurenenud elektrioht, võib kasutada ainult sellises
keskkonnas kasutamiseks mõeldud energiaallikaid. Sellised keevitusvooluallikad on
tähistatud sümboliga .
ETTEVAATUST!
See toode on mõeldud tööstuslikuks kasutamiseks. Kodumajapidamistes kasutamisel
võib see toode põhjustada raadiohäireid. Kohaste ettevaatusabinõude rakendamise
vastutus lasub kasutajal.
4.1 Tõstmisjuhised
ETTEVAATUST!
Muljumisoht traadi etteandeseadme tõstmise ajal. Kaitske ennast ja hoiatage
juuresviibijaid ohu eest.
ETTEVAATUST!
Isikukahju ja seadmete kahjustuste vältimiseks kasutage tõstmisel allpool näidatud
meetodeid ja kinnituspunkte.
0446 253 201
- 13 -
© ESAB AB 2022
4 PAIGALDAMINE
ETTEVAATUST!
Ärge pange tõstmise ajal raskeid esemeid traadi etteandeseadme peale või selle
külge. Tõstepunktide maksimaalne lubatud kandevõime kokku on 44 kg / 97naela,
kui tõstmiseks kasutatakse kahte välimist tõstekäepidet, nagu on näidatud ülal oleval
joonisel.
See 44kg / 97-naelane lubatud kaal on traadi etteandeseadme kaal koos tarvikutega
(standardse etteandeseadme kaal on 18,5kg / 40,8naela, kõikide osade kaalusid vt
peatükist „TEHNILISED ANDMED”).
0446 253 201
- 14 -
© ESAB AB 2022
5 KASUTAMINE
5 KASUTAMINE
Seadmete käsitsemist puudutavad üldised ohutusnõuanded leiate käesoleva
käsiraamatu peatükist "OHUTUS". Lugege see enne seadmete kasutuselevõttu läbi!
HOIATUS!
Elektrilöögi vältimiseks ärge puudutage elektrooditraati või sellega kokkupuutuvaid
osasid ega isoleerimata kaableid või ühendusi.
TÄHELEPANU!
Seadme liigutamiseks kasutage transportimiseks ettenähtud käepidet. Ärge tõmmake
seadet keevituspõletist.
HOIATUS!
Traadi etteandeseadmed on mõeldud kasutamiseks ainult MIG/MAG- ja
MMA-režiimis vooluallikatega. MIG/MAG-režiimis kasutamisel peab MMA-hoidik
traadi etteandeseadmelt lahutatud ja OKC peab olema kaetud. MMA-keevituses
kasutamisel peab MIG-/MAG-põleti olema isoleeritud või seda tuleb hoida
võimaluse korral põleti hoidikus; vastasel juhul võib põleti/hoidik sattuda voolu alla
või pingestuda.
HOIATUS!
Veenduge, et küljepaneelid oleksid töö ajal kinni.
0446 253 201
- 15 -
© ESAB AB 2022
5 KASUTAMINE
HOIATUS!
Et traadipool ei libiseks rummult
maha, kinnitage see mutriga.
ETTEVAATUST!
Enne keevitustraadi läbiviimist veenduge, et teravik ja ogad on traadi otsast
eemaldatud hoidmaks ära traadi kinnikiilumist põleti juhikusse.
HOIATUS!
Pöörlevad osad võivad põhjustada vigastusi. Olge
hoolikas.
HOIATUS!
Kinnitage seade kindlalt, eriti kui kasutate seda ebatasasel või kaldus pinnal.
5.1 Soovitatud maksimaalvoolu väärtused ühenduskaablite komplektile
Keskkonnatemperatuuri +25 °C juures ja harilike 10 minutiste tsüklitega:
Kaabli pindala Koormatavus Pingekadu 10 m kohta
100% 60% 35%
4 × 70 mm² 350 A 400 A 480 A 0,28V / 100A
4 × 95 mm² 400 A 500 A 600 A 0,21V / 100A
Keskkonnatemperatuuri +40 °C juures ja harilike 10 minutiste tsüklitega:
Kaabli pindala Koormatavus Pingekadu 10 m kohta
100% 60% 35%
4 × 70 mm² 310 A 350 A 420 A 0,30V / 100A
4 × 95 mm² 375 A 430 A 525 A 0,23V / 100A
Koormatavus
Koormatavus tähistab aega protsendina kümneminutilisest perioodist, mille jooksul saate
teatud koormusega keevitada või lõigata ilma ülekoormamise ohuta.
0446 253 201
- 16 -
© ESAB AB 2022
Loading...
