Aristo®

RobustFeedU6, RobustFeedPulse

Εγχειρίδιο οδηγιών

0446 253 201 GR 20221228

Valid for: serial no. 014-, 019-, 251-xxx-xxxx

ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ

ΑΣΦΑΛΕΙΑ

1.1 Σημασία συμβόλων

1.2 Προφυλάξεις ασφαλείας

ΕΙΣΑΓΩΓΗ

2.1 Εξοπλισμός

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

ΕΓΚΑΤΑΣΤΑΣΗ

4.1 Οδηγίες ανύψωσης

ΛΕΙΤΟΥΡΓΙΑ

5.1 Συνιστώμενες μέγιστες τιμές ρεύματος για τα καλώδια σύνδεσης

5.2 Συνδέσεις και διατάξεις ελέγχου

5.3 Σύνδεση υγρού ψύξης

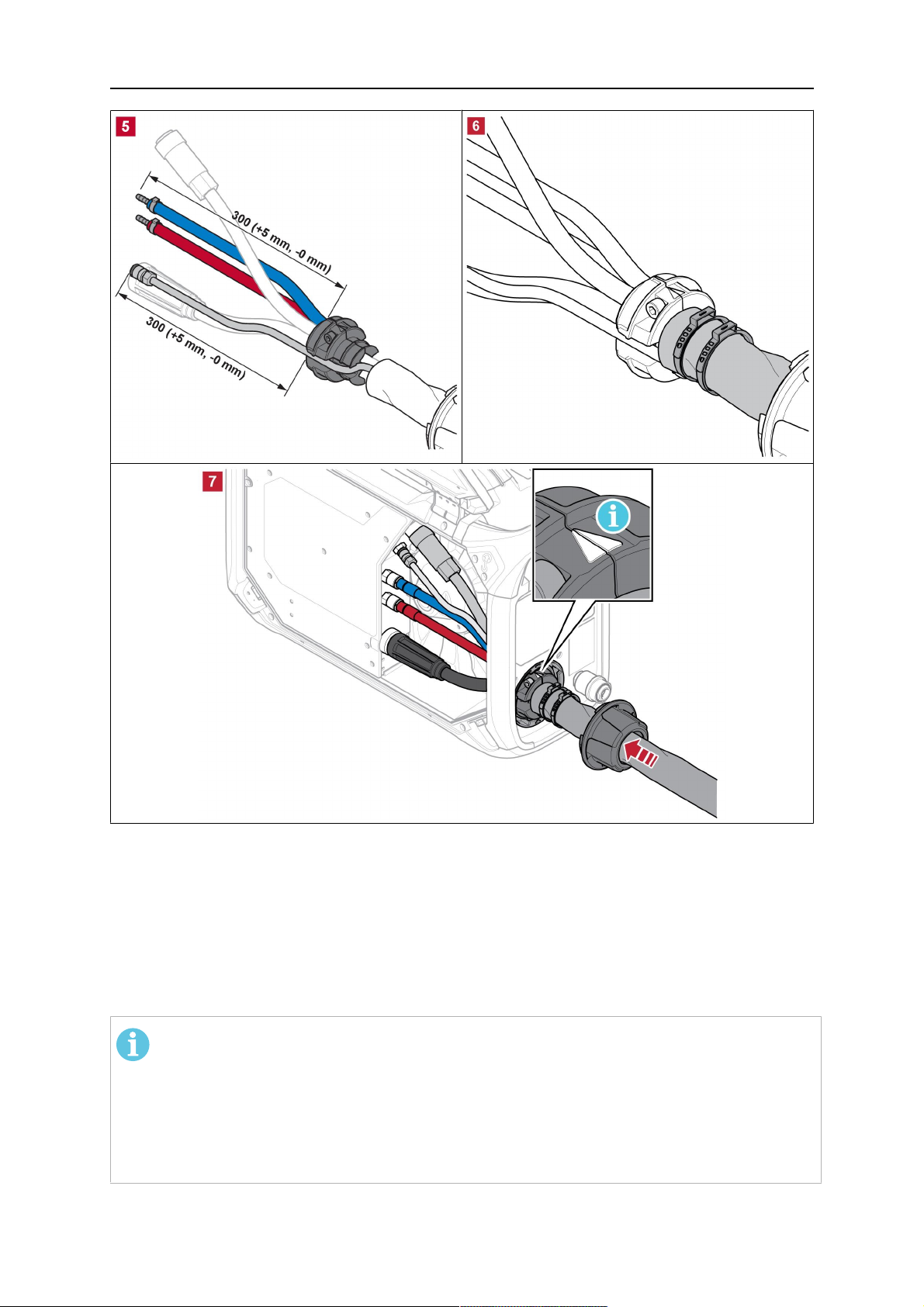

5.4 Εκ των υστέρων τοποθέτηση του κιτ μείωσης καταπόνησης

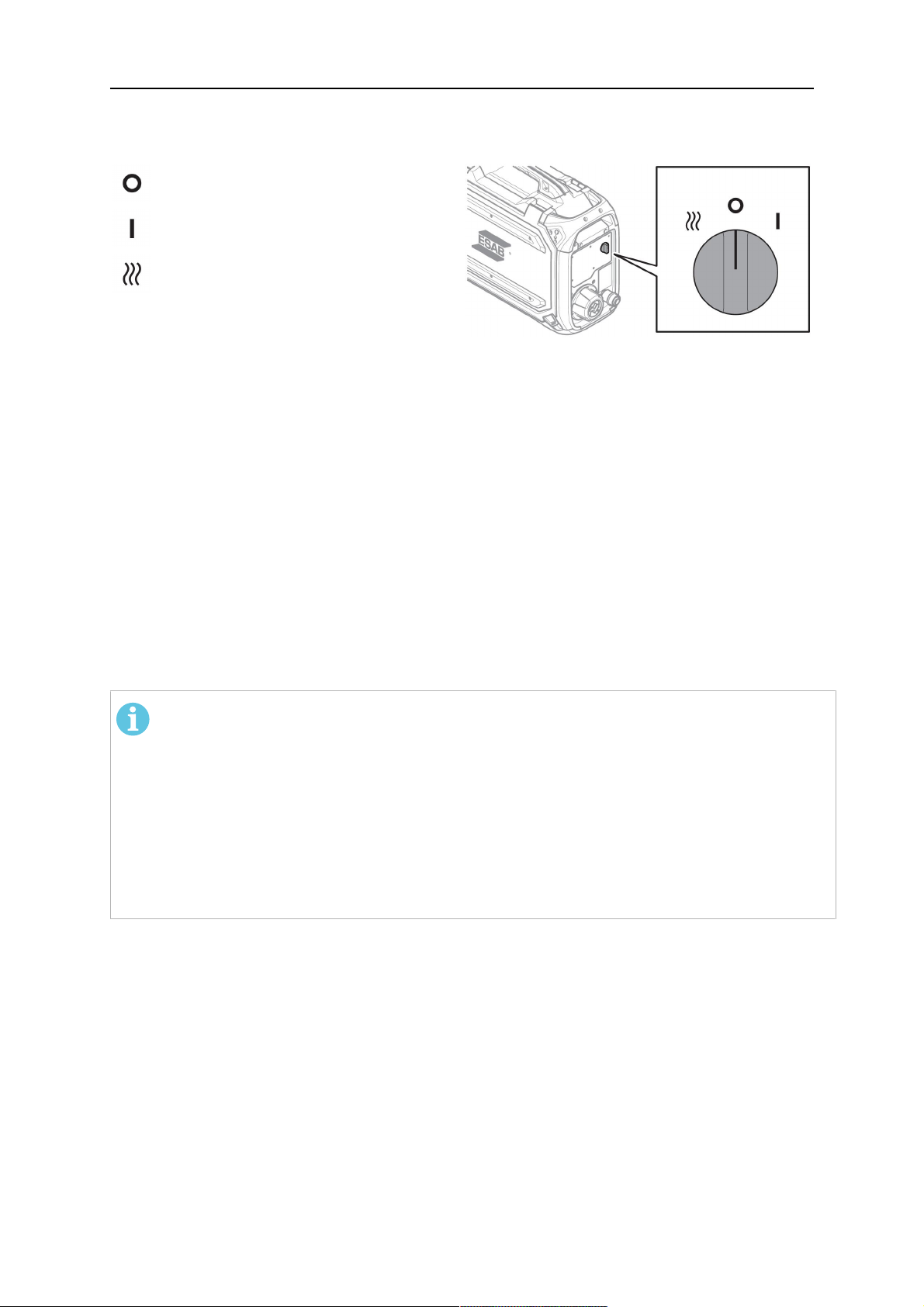

5.5 Διακόπτης κιτ θερμότητας (μόνο για παραλλαγές Offshore)

5.6 Διαδικασία εκκίνησης

5.7 Φωτισμός στο εσωτερικό της μονάδας τροφοδότησης σύρματος

5.8 Φρένο μπομπίνας

5.9 Αλλαγή και τοποθέτηση σύρματος

5.10 Αλλαγή ράουλων τροφοδότησης

5.11 Αλλαγή των οδηγών σύρματος

...................................................................................................

................................................................................

........................................................................

....................................................................................................

.............................................................................................

....................................................................................

...........................................................................................

................................................................................

................................................................................................

...........................................................

............................................................................

διασύνδεσης

...........................................................................................

............................................................................

..................................................................................

.......................................................

.........................................................

............................................................

...

............

...

5.11.1 Οδηγός εισόδου σύρματος ................................................................... 23

5.11.2 Μεσαίος οδηγός σύρματος ................................................................... 24

5.11.3 Οδηγός εξόδου σύρματος .................................................................... 24

5.12 Πίεση ράουλων

5.13 Χώρος αποθήκευσης αναλώσιμων εξαρτημάτων

5.14 Προσάρτηση του κιτ τροχών

5.14.1 Προσάρτηση των τροχών στο πλαίσιο του κιτ τροχών......................... 27

5.14.2 Μονάδα τροφοδότησης σύρματος σε κατακόρυφη θέση...................... 28

5.14.3 Μονάδα τροφοδότησης σύρματος σε οριζόντια θέση........................... 28

5.15 Προσάρτηση του κιτ τροχών και του εξαρτήματος μείωσης καταπόνησης της τσιμπίδας

5.16 Εγκατάσταση Marathon Pac™

ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

6.1 U6

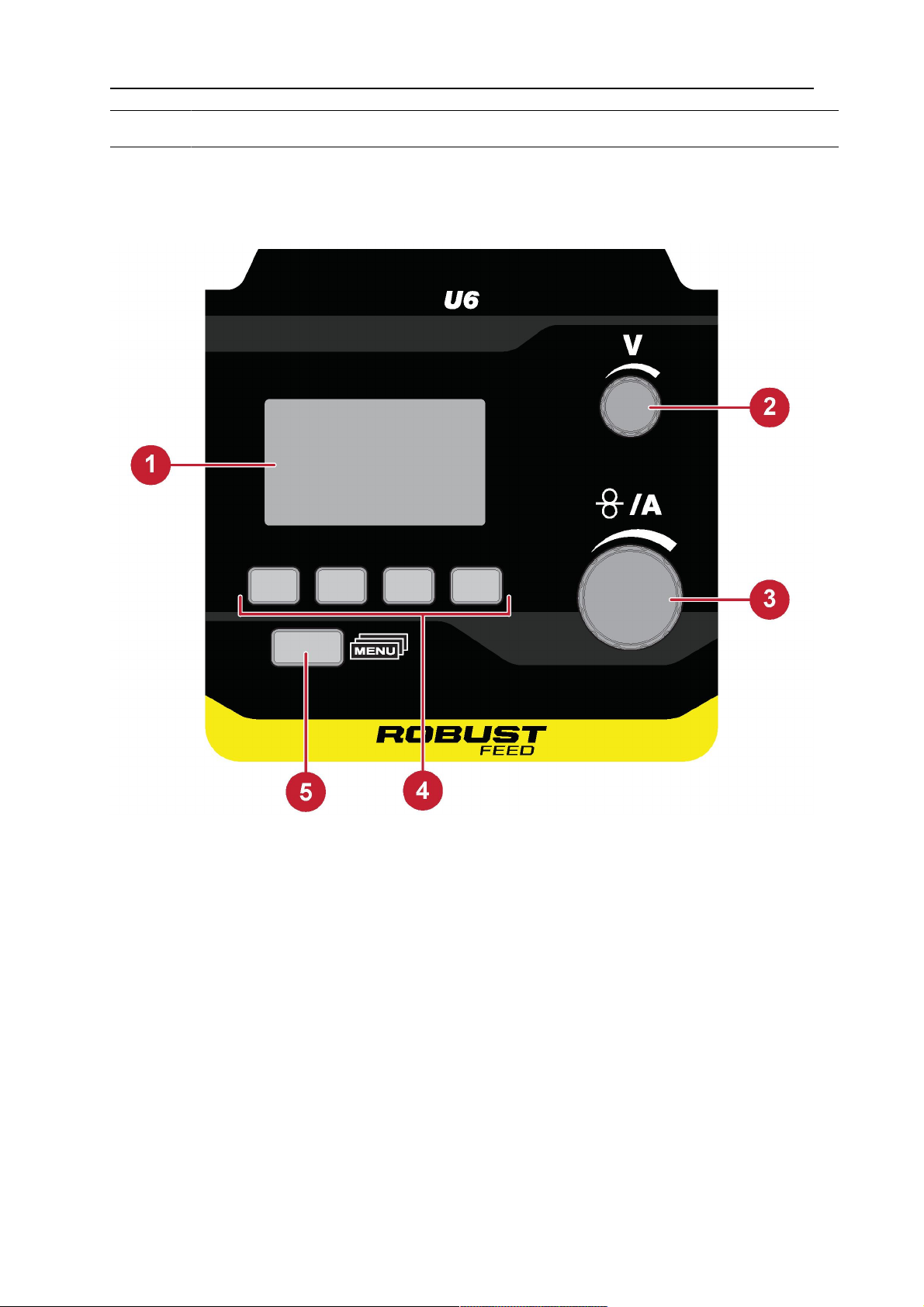

6.1.1 Εξωτερικός πίνακας ελέγχου ................................................................ 34

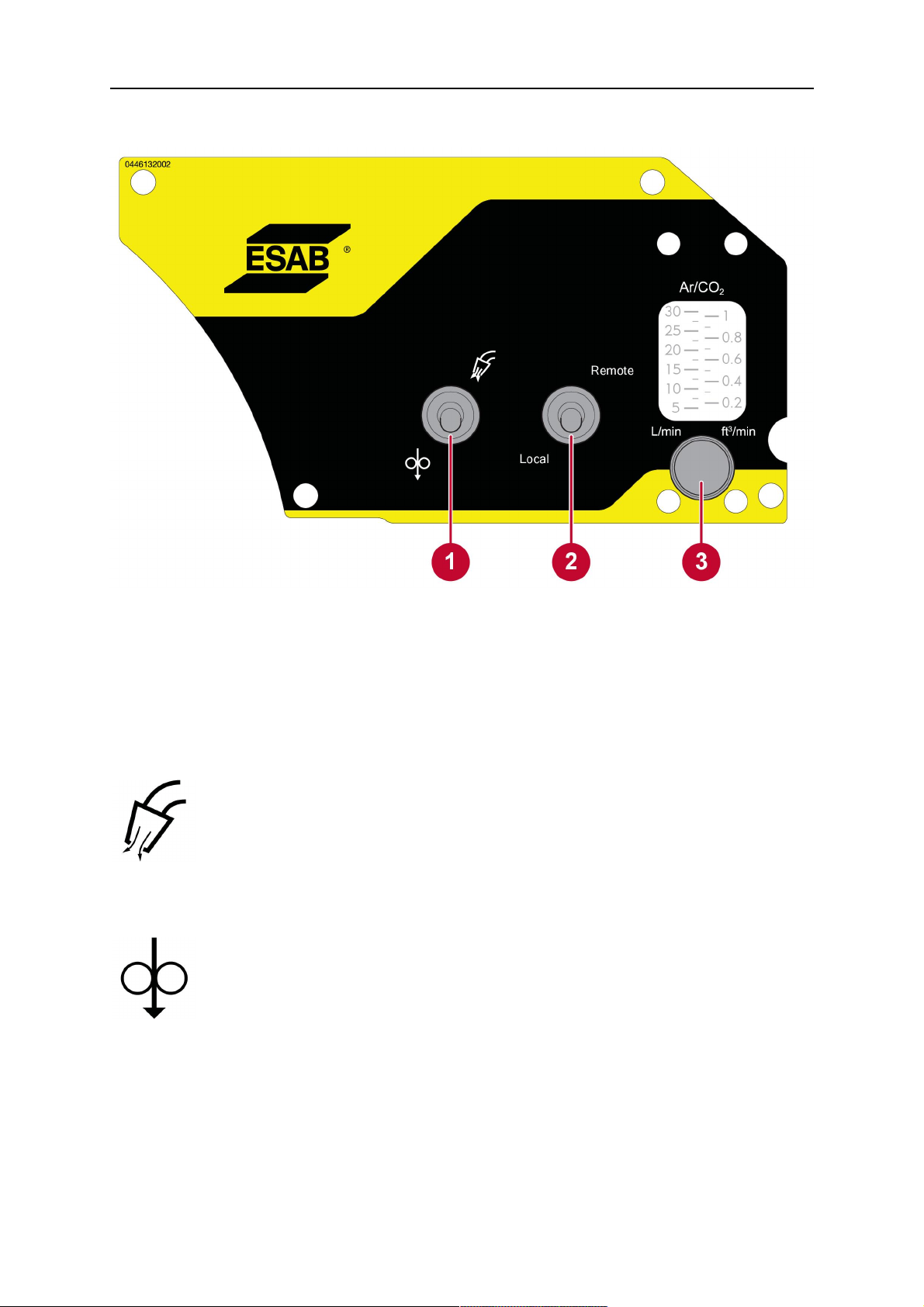

6.1.2 Εσωτερικός πίνακας ελέγχου ............................................................... 35

6.1.3 Επεξηγήσεις λειτουργίας ...................................................................... 35

6.2 Παλμός

.............................................................................................................

....................................................................................................

.......................................................................................

..............................

................................................................

.................................................................

..............................................................

...................................................................................

6.2.1 Εξωτερικός πίνακας ελέγχου ................................................................ 36

6.2.2 Εσωτερικός πίνακας ελέγχου ............................................................... 37

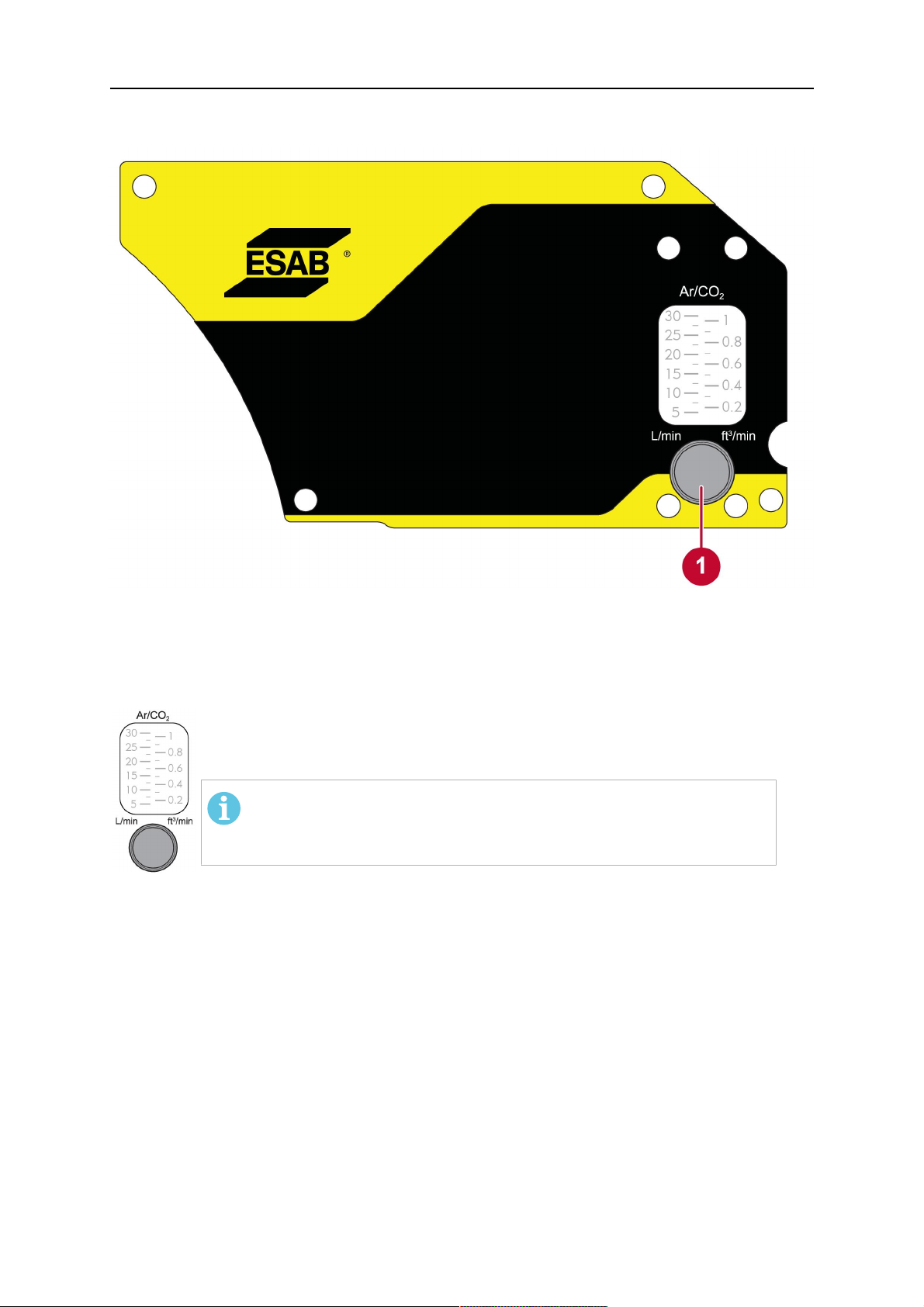

6.3 Ρύθμιση της παροχής αερίου

0446 253 201 © ESAB AB 2022

................................................................

ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ

6.4 Περιστροφή του εξωτερικού πίνακα ελέγχου

ΣΥΝΤΗΡΗΣΗ

7.1 Έλεγχος και καθαρισμός

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΣΧΕΔΙΑΓΡΑΜΜΑ ΑΡΙΘΜΟΙ ΠΑΡΑΓΓΕΛΙΑΣ ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ ΕΞΑΡΤΗΜΑΤΑ

................................................................................................

.......................................................................

.............................................................

..............................................................

.................................................................................................

....................................................................................

..............................................................................

.....................................................................................................

......................................

41 42 45 47 49

Με την επιφύλαξη του δικαιώματος τροποποίησης των τεχνικών προδιαγραφών χωρίς προηγούμενη ειδοποίηση.

0446 253 201 © ESAB AB 2022

1 ΑΣΦΑΛΕΙΑ

1.1 Σημασία συμβόλων

Όπως χρησιμοποιείται σε ολόκληρο το παρόν εγχειρίδιο: Σημαίνει Προσοχή! Προσέξτε!

ΚΙΝΔΥΝΟΣ! Δηλώνει άμεσο κίνδυνο, ο οποίος αν δεν αποφευχθεί, θα έχει ως

αποτέλεσμα άμεσο, σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Δηλώνει ενδεχόμενους κινδύνους που θα μπορούσαν να έχουν ως

αποτέλεσμα τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ! Δηλώνει κινδύνους που θα μπορούσαν να έχουν ως αποτέλεσμα ελαφρές

σωματικές βλάβες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από τη χρήση, διαβάστε και κατανοήστε το εγχειρίδιο οδηγιών και ακολουθήστε όλες τις ετικέτες, τις πρακτικές ασφαλείας του εργοδότη και τα δελτία δεδομένων ασφαλείας (SDS).

1.2 Προφυλάξεις ασφαλείας

Οι χρήστες του εξοπλισμού ESAB έχουν την τελική ευθύνη να εξασφαλίσουν ότι οποιοσδήποτε εργάζεται στον εξοπλισμό ή κοντά σε αυτόν τηρεί όλες τις σχετικές προφυλάξεις ασφαλείας. Οι προφυλάξεις ασφαλείας πρέπει να ικανοποιούν τις απαιτήσεις που τίθενται για εξοπλισμό αυτού του τύπου. Οι ακόλουθες συστάσεις θα πρέπει να τηρούνται επιπλέον των πρότυπων κανονισμών που έχουν εφαρμογή στον τόπο εργασίας.

Όλες οι εργασίες πρέπει να διεξάγονται από εκπαιδευμένο προσωπικό που έχει πλήρη γνώση της λειτουργίας του εξοπλισμού. Τυχόν εσφαλμένος χειρισμός του εξοπλισμού μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις, οι οποίες ενδέχεται να προκαλέσουν τραυματισμό του χειριστή και ζημιά στον εξοπλισμό.

1. Όποιος χρησιμοποιεί τον εξοπλισμό θα πρέπει να είναι εξοικειωμένος με: ○ τον χειρισμό του ○ τη θέση των στοπ έκτακτης ανάγκης ○ τη λειτουργία του ○ τις σχετικές προφυλάξεις ασφαλείας ○ τις λειτουργίες συγκόλλησης και κοπής ή τις υπόλοιπες λειτουργίες του

εξοπλισμού

2. Ο χειριστής θα πρέπει να βεβαιώνεται ότι: ○ κανένα μη εξουσιοδοτημένο πρόσωπο δεν βρίσκεται μέσα στην περιοχή

εργασίας του εξοπλισμού κατά την εκκίνησή του

○ κανένα πρόσωπο δεν είναι απροστάτευτο όταν ανάβει το τόξο ή όταν ξεκινά η

εργασία με τον εξοπλισμό

0446 253 201

- 6 -

1 ΑΣΦΑΛΕΙΑ

3. Η θέση εργασίας πρέπει: ○ να είναι κατάλληλη για την αποσκοπούμενη χρήση ○ να μην είναι εκτεθειμένη σε ρεύματα αέρα

4. Προσωπικός εξοπλισμός ασφαλείας: ○ Χρησιμοποιείτε πάντοτε τον συνιστώμενο προσωπικό εξοπλισμό ασφαλείας,

όπως γυαλιά ασφαλείας, πυρίμαχο ιματισμό, γάντια ασφαλείας

○ Μην φοράτε χαλαρά αξεσουάρ, όπως μαντήλια, βραχιόλια, δαχτυλίδια, κ.λπ.,

που μπορούν να πιαστούν ή να προκαλέσουν εγκαύματα

5. Γενικές προφυλάξεις: ○ Βεβαιωθείτε ότι το καλώδιο επιστροφής είναι συνδεδεμένο ασφαλώς ○ Εργασίες σε εξοπλισμό υψηλής τάσης επιτρέπεται να εκτελούνται μόνο από

ειδικευμένο ηλεκτρολόγο

○ Ο κατάλληλος εξοπλισμός πυρόσβεσης πρέπει να φέρει σαφή επισήμανση και

να βρίσκεται σε προσιτή θέση

○ Η λίπανση και η συντήρηση του εξοπλισμού δεν πρέπει να διεξάγονται κατά τη

διάρκεια της λειτουργίας του

Εάν διαθέτει ψυγείο ESAB

Χρησιμοποιείτε μόνο ψυκτικό υγρό εγκεκριμένο από την ESAB. Η χρήση μη εγκεκριμένου ψυκτικού υγρού ενδέχεται να καταστρέψει τον εξοπλισμό και να θέσει σε κίνδυνο την ασφάλεια του προϊόντος. Σε περίπτωση τέτοιας ζημιάς, όλες οι εγγυήσεις που παρέχονται από την ESAB παύουν να ισχύουν.

Για πληροφορίες σχετικά με την παραγγελία, βλέπε το κεφάλαιο "ΕΞΑΡΤΗΜΑΤΑ" στο εγχειρίδιο οδηγιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η συγκόλληση και η κοπή με τόξο μπορεί να προκαλέσουν τραυματισμό σε εσάς και σε άλλα άτομα. Λαμβάνετε προφυλάξεις κατά τη συγκόλληση ή την κοπή.

ΗΛΕΚΤΡΟΠΛΗΞΙΑ - Μπορεί να είναι θανατηφόρα

• Μην αγγίζετε ηλεκτρικά μέρη ή ηλεκτρόδια υπό τάση με γυμνό δέρμα, υγρά γάντια ή υγρά ρούχα

• Χρησιμοποιήστε μονωτικά μέσα για προστασία από το αντικείμενο εργασίας και τη γείωση.

• Βεβαιωθείτε ότι η θέση εργασίας είναι ασφαλής

ΗΛΕΚΤΡΙΚΑ ΚΑΙ ΜΑΓΝΗΤΙΚΑ ΠΕΔΙΑ - Μπορεί να είναι επικίνδυνα για την υγεία

• Οι συγκολλητές που έχουν βηματοδότες θα πρέπει να συμβουλευτούν το γιατρό τους πριν από τη συγκόλληση. Τα ηλεκτρομαγνητικά πεδία (ΗΜΠ) μπορούν να επηρεάσουν τη λειτουργία ορισμένων βηματοδοτών.

• Η έκθεση σε ηλεκτρομαγνητικά πεδία μπορεί να έχει άλλες επιπτώσεις στην υγεία που είναι άγνωστες.

• Οι συγκολλητές θα πρέπει να χρησιμοποιούν τις ακόλουθες διαδικασίες για να ελαχιστοποιήσουν την έκθεση στα ηλεκτρομαγνητικά πεδία:

○ Δρομολογήστε τα καλώδια ηλεκτροδίου και εργασίας μαζί στην ίδια

πλευρά του σώματός σας. Στερεώστε τα με μία ταινία όπου είναι δυνατό. Μην τοποθετείτε το σώμα σας μεταξύ της τσιμπίδας και των καλωδίων εργασίας. Μην τυλίγετε το καλώδιο της τσιμπίδας ή το καλώδιο εργασίας γύρω από το σώμα σας. Διατηρήστε την πηγή ρεύματος συγκόλλησης και τα καλώδια όσο γίνεται πιο μακριά από το σώμα σας.

○ Συνδέστε το καλώδιο εργασίας στο αντικείμενο εργασίας όσο γίνεται

πιο κοντά στην περιοχή όπου γίνεται συγκόλληση.

0446 253 201

- 7 -

1 ΑΣΦΑΛΕΙΑ

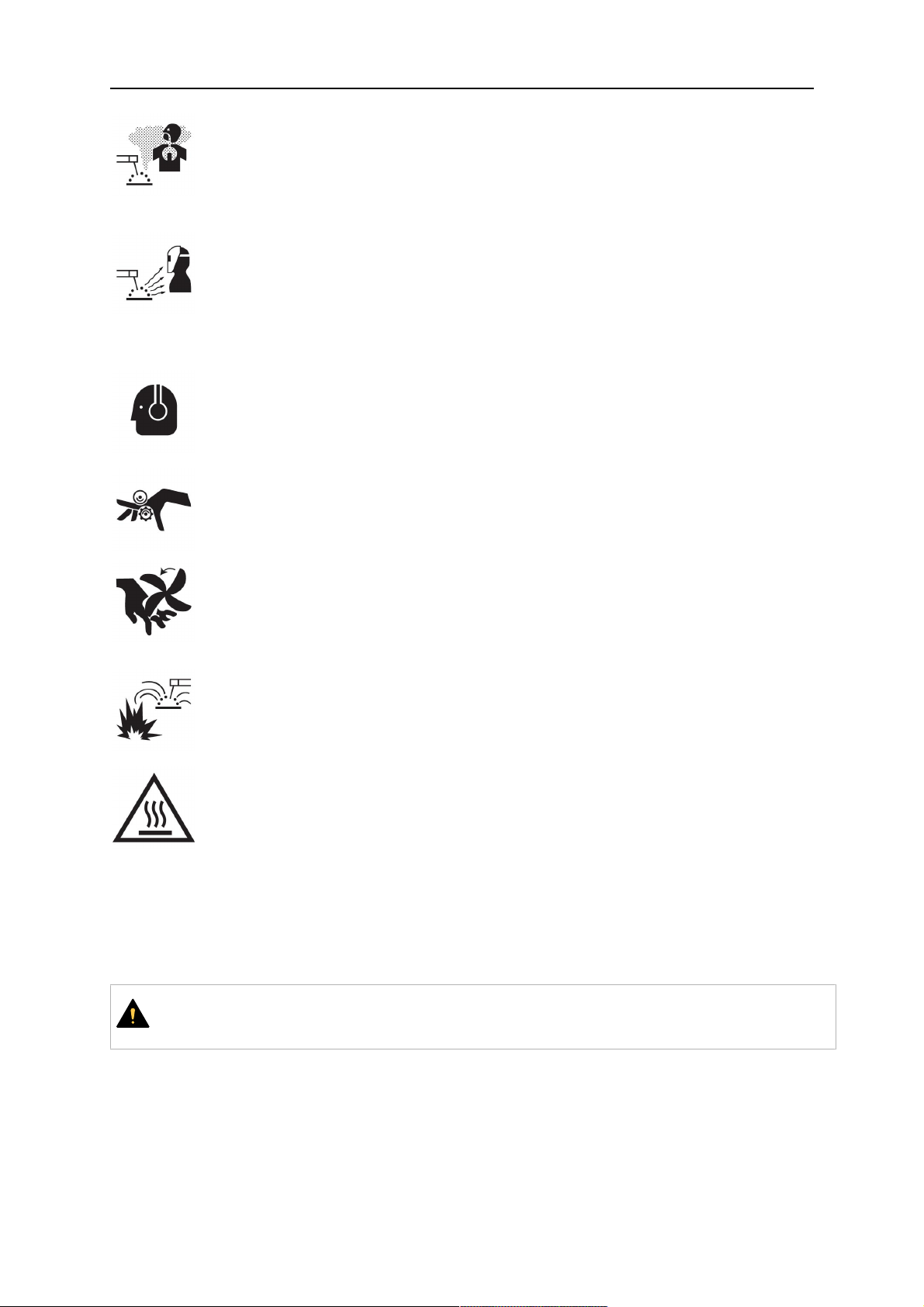

ΑΝΑΘΥΜΙΑΣΕΙΣ ΚΑΙ ΑΕΡΙΑ – Μπορεί να είναι επικίνδυνα για την υγεία

• Κρατήστε το κεφάλι σας έξω από τις αναθυμιάσεις

• Χρησιμοποιήστε εξαερισμό, εξαγωγή στο τόξο ή και τα δύο, για να απομακρύνετε τις αναθυμιάσεις και τα αέρια από τη ζώνη αναπνοής σας και την περιοχή γενικά

ΑΚΤΙΝΟΒΟΛΙΑ ΤΟΞΟΥ – Μπορεί να προκαλέσει τραυματισμό στα μάτια και έγκαυμα στο δέρμα

• Προστατέψτε τα μάτια και το σώμα σας. Χρησιμοποιήστε τη σωστή μάσκα συγκόλλησης και φακούς με φίλτρο και φορέστε προστατευτικό ρουχισμό

• Προστατέψτε τους παρευρισκομένους με κατάλληλα χωρίσματα ή παραπετάσματα

ΘΟΡΥΒΟΣ – Ο υπερβολικός θόρυβος μπορεί να προκαλέσει βλάβη στην ακοή

Προστατέψτε τα αυτιά σας. Χρησιμοποιήστε ωτασπίδες ή άλλο μέσο προστασίας της ακοής.

ΚΙΝΟΥΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ - Μπορούν να προκαλέσουν τραυματισμούς

• Διατηρήστε όλες τις πόρτες, τους πίνακες και τα καλύμματα κλειστά και στερεωμένα. Αναθέτετε μόνο σε πιστοποιημένα άτομα να αφαιρούν καλύμματα για συντήρηση και επίλυση προβλημάτων, όταν χρειάζεται. Τοποθετήστε ξανά τους πίνακες ή τα καλύμματα και κλείστε τις πόρτες, όταν τελειώσει η συντήρηση και προτού ξεκινήσετε τον κινητήρα.

• Σταματήστε τον κινητήρα προτού εγκαταστήσετε ή συνδέσετε τη μονάδα.

• Κρατήστε τα χέρια σας, τα μαλλιά σας, τον χαλαρό ρουχισμό ή τα εργαλεία μακριά από κινούμενα εξαρτήματα.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ

• Οι σπινθήρες (πιτσιλίσματα) μπορούν να προκαλέσουν πυρκαγιά. Βεβαιωθείτε συνεπώς ότι δεν υπάρχουν πλησίον εύφλεκτα υλικά

• Μην χρησιμοποιείτε κλειστά δοχεία.

ΚΑΥΤΗ ΕΠΙΦΑΝΕΙΑ - Τα εξαρτήματα μπορεί να καίνε

• Μην αγγίζετε τα εξαρτήματα με γυμνά χέρια.

• Αφήστε τα να κρυώσουν προτού πραγματοποιήσετε εργασίες στον εξοπλισμό.

• Για να χειριστείτε καυτά εξαρτήματα, χρησιμοποιήστε τα κατάλληλα εργαλεία ή/και μονωμένα γάντια συγκόλλησης για την αποφυγή εγκαυμάτων.

ΔΥΣΛΕΙΤΟΥΡΓΙΑ – Σε περίπτωση δυσλειτουργίας ζητήστε τη βοήθεια ειδικού.

ΠΡΟΣΤΑΤΕΨΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ!

ΠΡΟΣΟΧΗ!

Αυτό το προϊόν προορίζεται μόνο για συγκόλληση με τόξο.

0446 253 201

- 8 -

1 ΑΣΦΑΛΕΙΑ

ΠΡΟΣΟΧΗ!

Ο εξοπλισμός Class A δεν προορίζεται για χρήση σε οικιστικές περιοχές όπου η παροχή ηλεκτρικού ρεύματος γίνεται από το δημόσιο δίκτυο χαμηλής τάσης. Στις περιοχές αυτές ενδέχεται να υπάρξουν δυσκολίες ως προς τη διασφάλιση ηλεκτρομαγνητικής συμβατότητας του εξοπλισμού class A, εξαιτίας αγόμενων ή ακτινοβολούμενων παρενοχλήσεων.

ΣΗΜΕΙΩΣΗ! Απόρριψη ηλεκτρονικού εξοπλισμού σε

εγκατάσταση ανακύκλωσης!

Για την τήρηση της ευρωπαϊκής οδηγίας 2012/19/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και για την εφαρμογή της σύμφωνα με την εθνική νομοθεσία, ο ηλεκτρικός εξοπλισμός που έχει φτάσει στο τέλος της ζωής του πρέπει να απορρίπτεται σε εγκατάσταση ανακύκλωσης.

Ως υπεύθυνος για τον εξοπλισμό, έχετε την ευθύνη της λήψης πληροφοριών σχετικά με τους εγκεκριμένους σταθμούς αποκομιδής.

Για περισσότερες πληροφορίες, επικοινωνήστε με τον πλησιέστερο σε εσάς αντιπρόσωπο της ESAB.

Η ESAB διαθέτει μεγάλη ποικιλία παρελκόμενων συγκόλλησης και μέσων ατομικής προστασίας για αγορά. Για πληροφορίες σχετικά με τις παραγγελίες, επικοινωνήστε με τον τοπικό αντιπρόσωπο της ESAB ή επισκεφθείτε την ιστοσελίδα μας.

0446 253 201

- 9 -

2 ΕΙΣΑΓΩΓΗ

Το RobustFeedμε πίνακα ελέγχου U6 ήPulse προορίζεται για συγκολλήσεις MIG/MAG με πηγές ρεύματος συγκόλλησης που βασίζονται σε CAN 400A, 500A και 600A.

Η μονάδα τροφοδότησης σύρματος διατίθεται σε διάφορες παραλλαγές (ανατρέξτε στο παράρτημα "ΑΡΙΘΜΟΙ ΠΑΡΑΓΓΕΛΙΑΣ").

ΣΗΜΕΙΩΣΗ!

Οι παραλλαγές των μονάδων τροφοδότησης σύρματος εξοπλισμένων με ESAB Logic Pump (ELP) προορίζονται για χρήση με πηγές ρεύματος συγκόλλησης εξοπλισμένες με ELP. Για περισσότερες πληροφορίες, ανατρέξτε στην ενότητα "Σύνδεση υγρού ψύξης".

Οι μονάδες τροφοδότησης σύρματος είναι σφραγισμένες και περιέχουν μηχανισμούς τροφοδότησης σύρματος με κίνηση σε τέσσερις τροχούς καθώς και ηλεκτρονικές διατάξεις ελέγχου.

Μπορεί να χρησιμοποιηθεί μαζί με την τυπική μπομπίνα σύρματος διαμέτρου 200 mm και 300 mm ή με τον Marathon PAC™ της ESAB, με προσαρμογέα για την τροφοδότηση του σύρματος.

Η μονάδα τροφοδότησης σύρματος μπορεί να τοποθετηθεί σε φορείο, κρεμασμένη πάνω από τη θέση εργασίας ή πάνω στο δάπεδο (σε όρθια ή πλαγιαστή θέση με ή χωρίς σετ τροχών).

Παρελκόμενα της ESAB για το προϊόν μπορείτε να βρείτε στο κεφάλαιο "ΠΑΡΕΛΚΟΜΕΝΑ" σε αυτό το εγχειρίδιο.

2.1 Εξοπλισμός

Η μονάδα τροφοδότησης σύρματος διατίθεται μαζί με:

• Εγχειρίδιο οδηγιών - Μονάδα τροφοδότησης σύρματος

• Εγχειρίδιο οδηγιών - Πίνακας ελέγχου

• Οδηγό γρήγορης έναρξης

• Ράουλα οδήγησης: 0,9/1,0 mm (0,040 in.) / 1,2 mm (0,045 in.)

• Σωλήνες οδηγοί: 0,6–1,6mm (0,023–1/16in.)

Τα εγχειρίδια χρήσης σε άλλες γλώσσες είναι διαθέσιμα για λήψη από την τοποθεσία

manuals.esab.com στο Internet

0446 253 201

- 10 -

3 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

RobustFeedU6, RobustFeedU82 και RobustFeedPulse

Τάση παροχής ρεύματος 42 V AC, 50–60 Hz

Απαιτήσεις ισχύος 181 VA

Ονομαστική ισχύς ρεύματος τροφοδοσίας I

4,3 A

Στοιχεία ρυθμίσεων:

Ταχύτητα τροφοδότησης σύρματος

0,8–25,0 m/min (32–984 in./min)

Σύνδεση τσιμπίδας EURO, Tweco 4

Μέγ. διάμετρος μπομπίνας σύρματος 300 mm (12 in.)

Διάμετρος σύρματος:

Fe 0,6–2,0 mm (0,023–5/64 in.)

Ss 0,6–1,6 mm (0,023–1/16 in.)

Al 0,8–1,6 mm (0,031–1/16 in.)

Σύρμα με πυρήνα 0,9–2,4 mm (0,035–3/32 in.)

Βάρος 16,7–18,5 kg (36,8–40,8lb.)

Μέγιστο βάρος καρουλιού σύρματος 20,0 kg (44,1 lb.)

Διαστάσεις (μ×π×υ) 595×250×430 mm (23,4×9,8×16,9in.)

Θερμοκρασία λειτουργίας -20 έως +55 °C (-4 έως +131 °F)

Θερμοκρασία μεταφοράς και

-40 έως +80 °C (-40 έως +176 °F)

αποθήκευσης

Προστατευτικό αέριο Όλοι οι τύποι που προορίζονται για

συγκόλληση MIG/MAG

Μέγιστη πίεση αερίου 5 bar (72,5psi)

Ψυκτικό υγρό

Έτοιμο ψυκτικό υγρό της ESAB

Μέγιστη πίεση ψυκτικού υγρού 5 bar (72,5psi)

Επιτρεπόμενο φορτίο στους +40°C:

35% κύκλου λειτουργίας 630 A

60% κύκλου εργασίας 500 A

100% κύκλου λειτουργίας 400 A

Επιτρεπόμενο φορτίο στους +55°C:

35% κύκλου λειτουργίας 600A

60% κύκλου εργασίας 450 A

100% κύκλου λειτουργίας 350 A

Κατηγορία περιβλήματος IP44

)

Για "RobustFeedU6, Offshore, Νερού", "RobustFeedU6, Offshore, Νερού,

Ώθησης-Έλξης", "RobustFeedPulse, Offshore, Νερού", "RobustFeedU82, Offshore, Νερού", "RobustFeedU82, Offshore, Νερού, Ώθησης-Έλξης" και "RobustFeedPulse, Offshore, Νερού, Ώθησης-Έλξης")

0446 253 201

- 11 -

3 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

Κύκλος λειτουργίας

Ο κύκλος εργασίας αναφέρεται στον χρόνο, ως ποσοστό χρονικού διαστήματος δέκα λεπτών, κατά τον οποίο μπορείτε να συγκολλήσετε ή να κόψετε με συγκεκριμένο φορτίο χωρίς υπερφόρτιση.

Κατηγορία περιβλήματος

Ο κωδικός IP δηλώνει την κατηγορία περιβλήματος, δηλαδή το βαθμό προστασίας έναντι διείσδυσης σταθερών αντικειμένων ή νερού.

Ο εξοπλισμός που φέρει τη σήμανση IP44 προορίζεται για χρήση σε εσωτερικούς και εξωτερικούς χώρους και είναι ανθεκτικός στη βροχή από όλες τις κατευθύνσεις.

0446 253 201

- 12 -

4 ΕΓΚΑΤΑΣΤΑΣΗ

Η εγκατάσταση πρέπει να διεξάγεται από επαγγελματία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Όταν γίνεται συγκόλληση σε περιβάλλον με αυξημένο ηλεκτρικό κίνδυνο, επιτρέπεται να χρησιμοποιούνται μόνο πηγές ρεύματος που προορίζονται γι’αυτό το περιβάλλον.

Αυτές οι πηγές ρεύματος σημειώνονται με το σύμβολο .

ΠΡΟΣΟΧΗ!

Αυτό το προϊόν προορίζεται για βιομηχανική χρήση. Σε οικιακό περιβάλλον αυτό το προϊόν μπορεί να προκαλέσει ραδιοπαρεμβολή. Είναι ευθύνη του χρήστη να λάβει επαρκείς προφυλάξεις.

4.1 Οδηγίες ανύψωσης

ΠΡΟΣΟΧΗ!

Κίνδυνος σύνθλιψης κατά την ανύψωση του συστήματος τροφοδοσίας σύρματος! Προστατέψτε τον εαυτό σας και προειδοποιήστε τους γύρω σας για τον κίνδυνο.

ΠΡΟΣΟΧΗ!

Προς αποφυγή τυχόν τραυματισμού και βλάβης στον εξοπλισμό, ανασηκώστε χρησιμοποιώντας τις μεθόδους και τα σημεία στερέωσης που εμφανίζονται παρακάτω.

0446 253 201

- 13 -

4 ΕΓΚΑΤΑΣΤΑΣΗ

ΠΡΟΣΟΧΗ!

Μην τοποθετείτε και μην συνδέετε βαριά αντικείμενα στη μονάδα τροφοδότησης σύρματος κατά την ανύψωση. Τα σημεία ανύψωσης διαθέτουν διαβάθμιση για μέγιστο συνολικό βάρος 44 kg/97 lb. όταν η ανύψωση γίνεται με τις δύο εξωτερικές επάνω λαβές ανύψωσης σύμφωνα με την παραπάνω εικόνα!

Το εγκεκριμένο βάρος των 44kg/97lb. περιλαμβάνει τη μονάδα τροφοδότησης σύρματος και τα εξαρτήματα (το τυπικό βάρος της μονάδας τροφοδότησης είναι 18,5kg/40,8lb. Για όλα τα βάρη ανατρέξτε στο κεφάλαιο ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ).

0446 253 201

- 14 -

5 ΛΕΙΤΟΥΡΓΙΑ

Οι γενικοί κανονισμοί ασφαλείας για τον χειρισμό του εξοπλισμού βρίσκονται στο κεφάλαιο «ΑΣΦΑΛΕΙΑ» αυτού του εγχειριδίου. Διαβάστε τους καλά πριν αρχίσετε να χρησιμοποιείτε τον εξοπλισμό!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Προς αποφυγή τυχόν ηλεκτροπληξίας, μην αγγίζετε το σύρμα ηλεκτροδίου ή τα μέρη με τα οποία έρχεται σε επαφή ή τυχόν γυμνά καλώδια ή συνδέσεις.

ΣΗΜΕΙΩΣΗ!

Όταν μετακινείτε τον εξοπλισμό χρησιμοποιείτε τη χειρολαβή που προορίζεται για τη μεταφορά. Μην τραβάτε ποτέ τον εξοπλισμό χρησιμοποιώντας την τσιμπίδα συγκόλλησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Οι τροφοδότες σύρματος προορίζονται για χρήση με πηγές ρεύματος σε λειτουργία MIG/MAG και MMA. Εάν χρησιμοποιείται σε MIG/MAG, η βάση MMA πρέπει να αποσυνδεθεί από τον τροφοδότη σύρματος και η OKC πρέπει να καλυφθεί. Εάν χρησιμοποιείται σε MMA, η τσιμπίδα συγκόλλησης MIG/MAG πρέπει να απομονώνεται ή να διατηρείται στη βάση τσιμπίδας, εάν είναι διαθέσιμη, διαφορετικά η τσιμπίδα/βάση θα τροφοδοτηθεί με ρεύμα ή θα ενεργοποιηθεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Βεβαιωθείτε ότι τα πλευρικά φύλλα είναι κλειστά κατά τη λειτουργία.

0446 253 201

- 15 -

5 ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Για να εμποδίσετε την ολίσθηση του καρουλιού έξω από τον αφαλό, ασφαλίστε το καρούλι σφίγγοντας το παξιμάδι!

ΠΡΟΣΟΧΗ!

Προτού περάσετε το σύρμα συγκόλλησης, βεβαιωθείτε ότι οι κοπτερές ακμές και τα γρέζια έχουν αφαιρεθεί από την άκρη του καλωδίου για να αποτραπεί τυχόν συσσώρευση του σύρματος στο περίβλημα της τσιμπίδας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Τα περιστρεφόμενα μέρη μπορεί να προκαλέσουν τραυματισμό. Δείξτε μεγάλη προσοχή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ασφαλίστε τον εξοπλισμό, ιδιαίτερα εάν χρησιμοποιείται σε επιφάνεια ανώμαλη ή με κλίση.

5.1 Συνιστώμενες μέγιστες τιμές ρεύματος για τα καλώδια σύνδεσης

Σε θερμοκρασία περιβάλλοντος +25°C και κανονικό κύκλο 10 λεπτών:

Διατομή καλωδίων Κύκλος λειτουργίας Απώλεια τάσης ανά

100% 60% 35%

70 mm² 350 A 400 A 480A 0,28V / 100A

95 mm² 400 A 500A 600A 0,21V / 100A

Σε θερμοκρασία περιβάλλοντος +40°C και κανονικό κύκλο 10 λεπτών:

Διατομή καλωδίων Κύκλος λειτουργίας Απώλεια τάσης ανά

100% 60% 35%

70 mm² 310A 350 A 420 A 0,30V / 100A

95 mm² 375A 430A 525 A 0,23V / 100A

10 m

Κύκλος λειτουργίας

0446 253 201

- 16 -

5 ΛΕΙΤΟΥΡΓΙΑ

5.2 Συνδέσεις και διατάξεις ελέγχου

1. Εξωτερικός πίνακας ελέγχου

(ανατρέξτε στο κεφάλαιο "ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ")

2. Σύνδεση για υγρό ψύξης προς την

τσιμπίδα συγκόλλησης, με ELP1)(μόνο σε εκδόσεις προϊόντων με ELP)

3. Σύνδεση για υγρό ψύξης από την

τσιμπίδα συγκόλλησης

9. Σύνδεση για την τσιμπίδα συγκόλλησης

MMA (OKC)3)(μόνο σε εκδόσεις προϊόντων με MMA)

10. Είσοδος σύρματος για χρήση με το

Marathon Pac™ (προαιρετικός εξοπλισμός)

11. Εξάρτημα μείωσης καταπόνησης

διασύνδεσης για τα καλώδια από την πηγή ρεύματος

4. Σύνδεση για σύρμα σκανδάλης Tweco

(μόνο σε συνδυασμό με την τσιμπίδα

12. Σύνδεση για ρεύμα συγκόλλησης από

πηγή ρεύματος (OKC)

Tweco)

5. Σύνδεση για μονάδα απομακρυσμένου

ελέγχου (προαιρετικός εξοπλισμός)

6. Σύνδεση για την τσιμπίδα συγκόλλησης

MIG/MAG (τύπου Euro ή Tweco)

7. Εσωτερικός πίνακας ελέγχου

13. Σύνδεση για υγρό ψύξης προς την πηγή

ρεύματος (μονάδα ψύξης)

14. Σύνδεση για υγρό ψύξης από την πηγή

ρεύματος (μονάδα ψύξης)

15. Σύνδεση για προστατευτικό αέριο

(ανατρέξτε στο κεφάλαιο "ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ")

8. Διακόπτης κιτ θερμότητας (παραλλαγές

Offshore)

ELP = ESAB Logic Pump (βλ. ενότητα "Σύνδεση υγρού ψύξης")

16. Σύνδεση για καλώδιο ελέγχου από την

πηγή ρεύματος

0446 253 201

- 17 -

5 ΛΕΙΤΟΥΡΓΙΑ

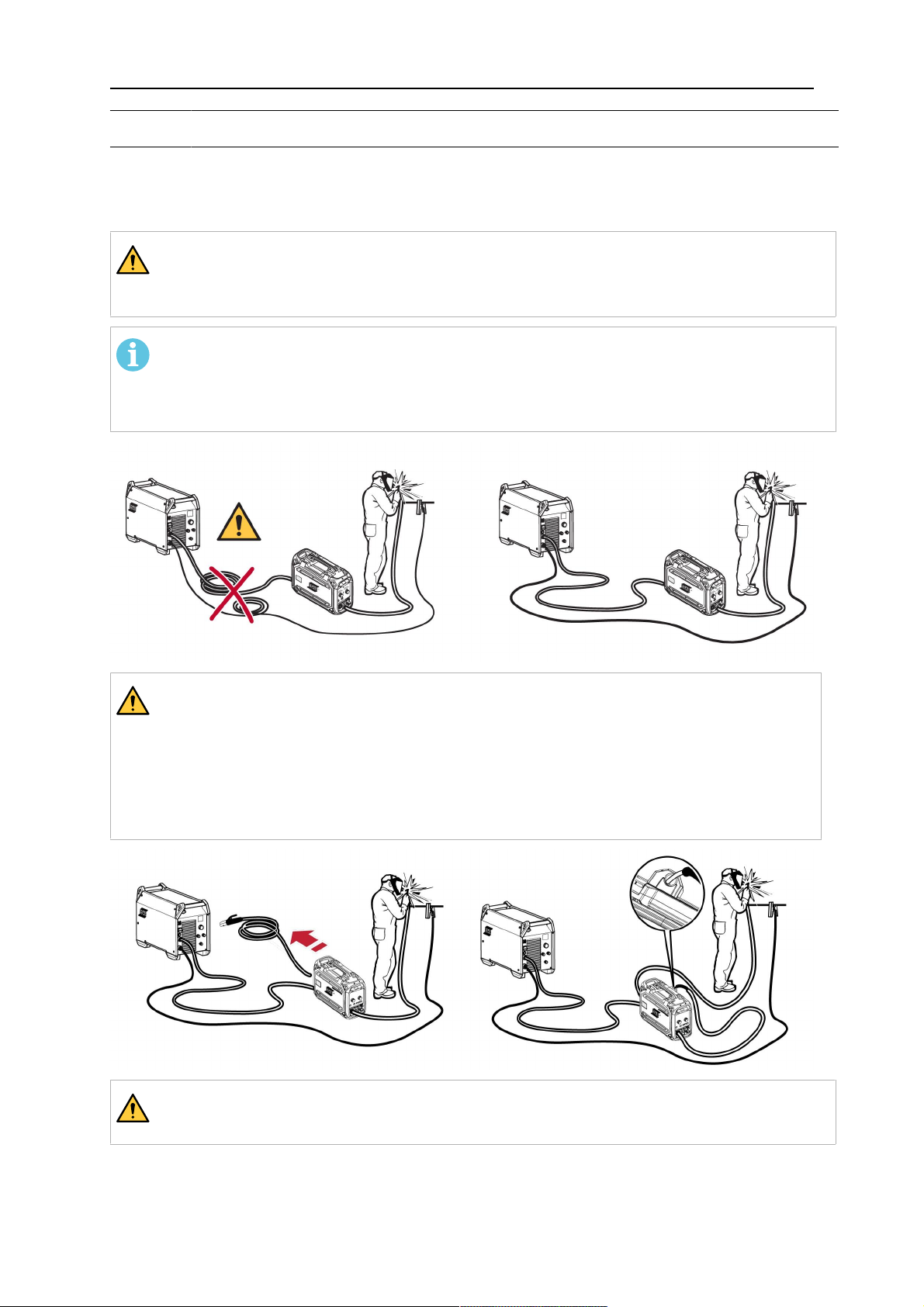

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Οι θύρες στη δεξιά και την αριστερή πλευρά της μονάδας τροφοδότησης σύρματος πρέπει να είναι κλειστές κατά τη διάρκεια της συγκόλλησης ή/και της τροφοδότησης σύρματος. Μην εκτελείτε ποτέ εργασίες συγκόλλησης ή τροφοδότησης σύρματος χωρίς να έχετε κλείσει και τις δύο θύρες!

Ηλεκτρικός κίνδυνος! Κατά την συγκόλληση MIG/MAG, το ηλεκτρόδιο MMA πρέπει να αφαιρείται από τη βάση ηλεκτροδίου και να βρίσκεται μακριά από το αντικείμενο εργασίας και οποιοδήποτε άλλο τρέχον υλικό. Εάν είναι δυνατό, η βάση ηλεκτροδίου πρέπει να αφαιρείται από το σύνδεσμο OKC της μονάδας συγκόλλησης και ο σύνδεσμος πρέπει να καλύπτεται με μονωτική τάπα.

Ηλεκτρικός κίνδυνος! Κατά την συγκόλληση MMA, η προεξοχή του σύρματος πρέπει να κοπεί για την ελαχιστοποίηση της πιθανότητας ακούσιας επαφής από τσιμπίδα MIG/MAG. Η τσιμπίδα πρέπει να βρίσκεται μακριά από το αντικείμενο εργασίας και οποιοδήποτε άλλο τρέχον υλικό!

5.3 Σύνδεση υγρού ψύξης

Όταν συνδέεται υγρόψυκτη τσιμπίδα συγκόλλησης, ο κύριος διακόπτης παροχής ρεύματος της πηγής ρεύματος πρέπει να είναι στη θέση OFF και ο διακόπτης της μονάδας ψύξης πρέπει να είναι στη θέση 0.

Κάποιες παραλλαγές μονάδων τροφοδότησης σύρματος που περιλαμβάνουν συνδέσεις υγρού ψύξης, είναι εφοδιασμένες με ένα σύστημα ανίχνευσης με την ονομασία ESAB Logic Pump (ELP), το οποίο ελέγχει αν είναι συνδεδεμένοι οι σωλήνες νερού. Όταν συνδέεται μια υδρόψυκτη τσιμπίδα συγκόλλησης, η αντλία νερού ξεκινά αυτόματα. Η ανίχνευση λειτουργεί μόνο με πηγές ρεύματος που είναι εφοδιασμένες με ELP (π.χ. η Aristo4004i μαζί με την Cool1). Για πηγές ρεύματος χωρίς λειτουργία ELP (π.χ. η Aristo4004i μαζί με την Cool2), η μονάδα ψύξης πρέπει να ενεργοποιείται και να απενεργοποιείται χειροκίνητα.

ΠΡΟΣΟΧΗ!

Οι παραλλαγές τροφοδότη χωρίς-ELPδεν πρέπει να χρησιμοποιούνται μαζί με πηγές ρεύματος εφοδιασμένες με ELP! Εάν χρησιμοποιηθούν τροφοδότες χωρίς-ELP μαζί με πηγές ρεύματος εφοδιασμένες με ELP, η υγρόψυκτη τσιμπίδα μπορεί να υποστεί ζημιά λόγω της έλλειψης ροής του ψυκτικού!

Υπάρχει δυνατότητα παραγγελίας κιτ υγρόψυξης με τη μορφή εξαρτήματος (ανατρέξτε στο παράρτημα "ΕΞΑΡΤΗΜΑΤΑ").

0446 253 201

- 18 -

5 ΛΕΙΤΟΥΡΓΙΑ

5.4 Εκ των υστέρων τοποθέτηση του κιτ μείωσης καταπόνησης διασύνδεσης

0446 253 201

- 19 -

5 ΛΕΙΤΟΥΡΓΙΑ

Στο παραπάνω γραφικό εμφανίζεται η εκ των υστέρων τοποθέτηση του κιτ μείωσης καταπόνησης διασύνδεσης (αρ. παραγγελίας 0446 050 881) στο σημείο όπου δρομολογούνται τα καλώδια του ρεύματος συγκόλλησης και ελέγχου και, αν υπάρχουν, οι εύκαμπτοι σωλήνες για το υγρό ψύξης και το προστατευτικό αέριο μέσω της διάταξης μείωσης καταπόνησης.

Υπάρχει επίσης η δυνατότητα χρήσης ενός προσυναρμολογημένου κιτ καλωδίων διασύνδεσης, συμπεριλαμβανομένου του εξαρτήματος μείωσης καταπόνησης (ανατρέξτε στο παράρτημα "ΕΞΑΡΤΗΜΑΤΑ").

ΣΗΜΕΙΩΣΗ!

• Το εξάρτημα μείωσης καταπόνησης διασύνδεσης θα πρέπει να συσφίγγεται σε καθαρά καλώδια.

• Τοποθετήστε το καλώδιο ρεύματος συγκόλλησης στη μεγαλύτερη από τις δύο οπές στο σφιγκτήρα μείωσης καταπόνησης!

• Βεβαιωθείτε ότι οι δετήρες του καλωδίου γύρω από το μονωτικό χιτώνιο έχουν σφιχτεί σωστά!

0446 253 201

- 20 -

5 ΛΕΙΤΟΥΡΓΙΑ

5.5 Διακόπτης κιτ θερμότητας (μόνο για παραλλαγές Offshore)

Συγκόλληση ΕΚΤΟΣ1)(OFF)

Συγκόλληση ΕΝΤΟΣ (ON)

Θερμότητα ΕΝΤΟΣ (ON) και συγκόλληση ΕΚΤΟΣ (OFF) Η περιοχή της μπομπίνας θερμαίνεται έτσι ώστε το σύρμα συγκόλλησης να διατηρείται στεγνό. Η θέρμανση της περιοχής της μπομπίνας είναι μεγάλο πλεονέκτημα σε χώρους με υψηλή υγρασία ή κατά τις μεταβολές της θερμοκρασίας στη διάρκεια της

ημέρας.

Ο εξωτερικός πίνακας ελέγχου είναι σε κατάσταση ΕΚΤΟΣ (OFF), όταν έχει επιλεγεί οποιαδήποτε από αυτές τις ρυθμίσεις.

5.6 Διαδικασία εκκίνησης

Μόλις ξεκινήσει η τροφοδότηση σύρματος, η πηγή ρεύματος παράγει τάση συγκόλλησης. Δεν υπάρχει ροή ρεύματος συγκόλλησης σε διάστημα τριών δευτερολέπτων. Η πηγή ρεύματος διακόπτει την τάση συγκόλλησης.

Η τροφοδότηση σύρματος συνεχίζει μέχρι να απενεργοποιηθεί ο διακόπτης της τσιμπίδας συγκόλλησης.

ΣΗΜΕΙΩΣΗ!

Είναι σημαντικό η πηγή ρεύματος που χρησιμοποιείται μαζί με τη μονάδα τροφοδότησης να έχει ρυθμιστεί στη λειτουργία GMA (MIG/MAG), όταν το σύστημα βρίσκεται σε λειτουργία! Με αυτόν τον τρόπο διασφαλίζεται ότι η βαθμονόμηση γίνεται μεταξύ της μονάδας τροφοδότησης και της πηγής ρεύματος, προτού γίνει οποιαδήποτε συγκόλληση. Εάν η πηγή ρεύματος έχει ρυθμιστεί σε άλλη μέθοδο συγκόλλησης κατά τη λειτουργία, δεν είναι δυνατή η παροχή εγγύησης για τις ρυθμίσεις τάσης στον πίνακα της μονάδας τροφοδότησης! Εάν συμβεί αυτό, απενεργοποιήστε την πηγή ρεύματος, ρυθμίστε το διακόπτη τρόπου λειτουργίας στη θέση GMA (MIG/MAG) και επανεκκινήστε την πηγή ρεύματος!

5.7 Φωτισμός στο εσωτερικό της μονάδας τροφοδότησης σύρματος

Η μονάδα τροφοδότησης σύρματος διαθέτει λυχνίες στο εσωτερικό του ερμαρίου.

Η λυχνία που βρίσκεται στην μπομπίνα σύρματος ανάβει αυτόματα όταν η συγκόλληση ξεκινά ή όταν ανοίξει η αριστερή πλευρική θυρίδα. Η λυχνία απενεργοποιείται αυτόματα 4 λεπτά μετά την διακοπή της συγκόλλησης ή όταν κλείσει η πλευρική θυρίδα.

Η λυχνία που βρίσκεται στον μηχανισμό τροφοδότησης ενεργοποιείται αυτόματα όταν η αριστερή πλευρική θυρίδα ανοίξει και απενεργοποιείται όταν η θυρίδα κλείσει.

Οι λυχνίες ανάβουν αυτόματα κατά την εκκίνηση της μονάδας τροφοδότησης, όταν αλλάξει οποιαδήποτε από τις παραμέτρους στον εσωτερικό πίνακα ελέγχου, όταν εκτελείται σταδιακή προώθηση σύρματος, καθώς και μετά τη συγκόλληση. Οι λυχνίες σβήνουν αυτόματα μετά από λίγα λεπτά.

0446 253 201

- 21 -

5 ΛΕΙΤΟΥΡΓΙΑ

5.8 Φρένο μπομπίνας

Η δύναμη πέδησης της μπομπίνας θα πρέπει να αυξάνεται ακριβώς όσο χρειάζεται για να αποτρέπεται η υπερβολική τροφοδότηση σύρματος. Η πραγματική δύναμη πέδησης που απαιτείται εξαρτάται από την ταχύτητα τροφοδότησης του σύρματος, καθώς και από το μέγεθος και το βάρος του καρουλιού της μπομπίνας.

Μην υπερφορτώνετε το φρένο της μπομπίνας! Η υπερβολικά υψηλή δύναμη πέδησης ενδέχεται να προκαλέσει υπερφόρτωση του κινητήρα και να μειώσει το αποτέλεσμα της συγκόλλησης.

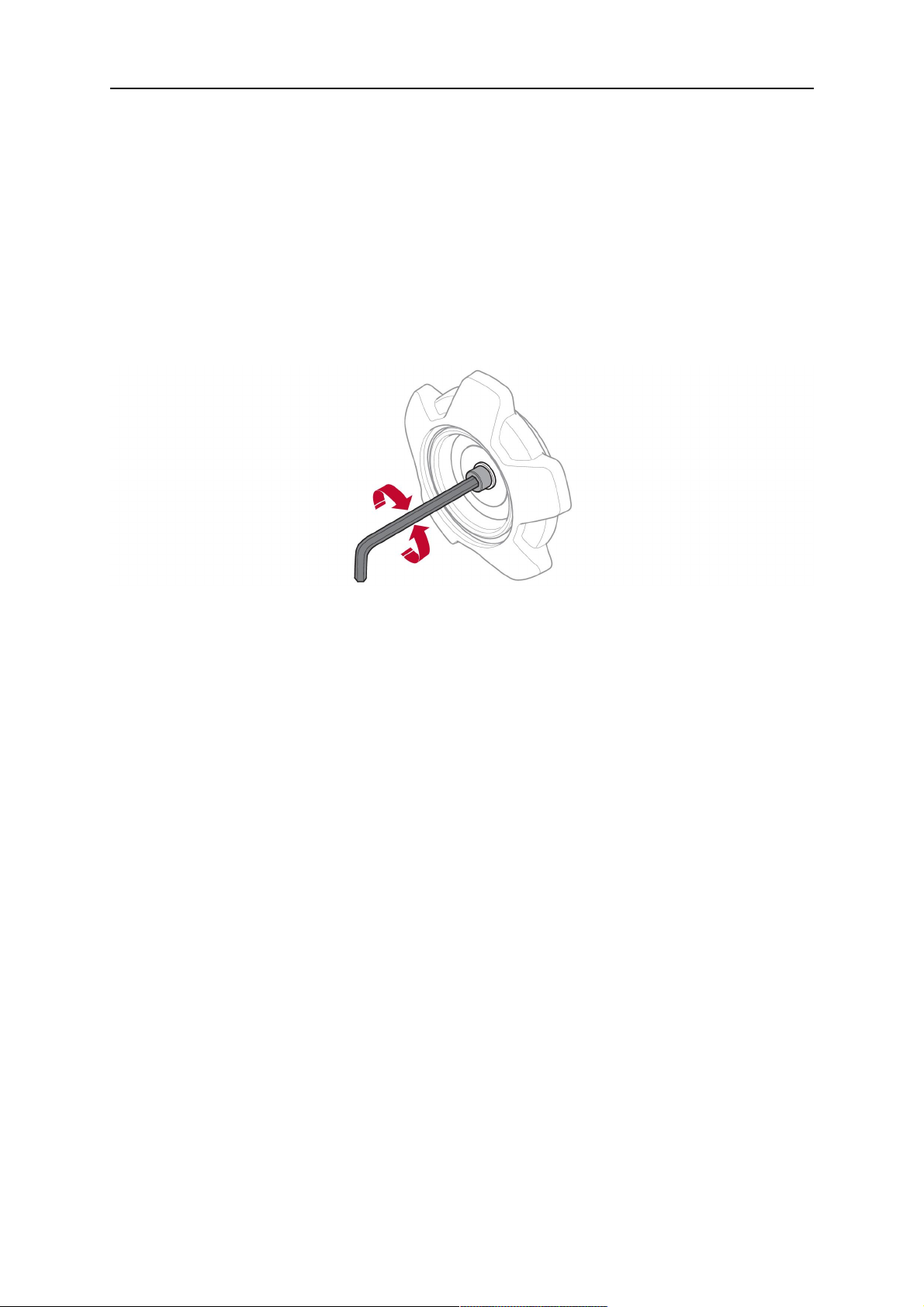

Η δύναμη πέδησης της μπομπίνας ρυθμίζεται με την εξαγωνική βίδα Allen 6 mm στη μέση του παξιμαδιού του καρουλιού.

5.9 Αλλαγή και τοποθέτηση σύρματος

1. Ανοίξτε την αριστερή θύρα της μονάδας τροφοδότησης σύρματος.

2. Ξεβιδώστε και αφαιρέστε το παξιμάδι του καρουλιού και κατόπιν αφαιρέστε το παλιό καρούλι σύρματος.

3. Τοποθετήστε ένα νέο καρούλι σύρματος στη μονάδα τροφοδότησης και ισιώστε το νέο σύρμα συγκόλλησης 10–20cm. Λιμάρετε τα γρέζια και τις κοφτερές άκρες από το άκρο του σύρματος προτού το περάσετε στον μηχανισμό τροφοδότησης.

4. Ασφαλίστε το καρούλι σύρματος επάνω στον αφαλό, σφίγγοντας το παξιμάδι του καρουλιού.

5. Περάστε το σύρμα μέσα από το μηχανισμό τροφοδότησης (σύμφωνα με την εικόνα στο εσωτερικό της μονάδας τροφοδότησης).

6. Κλείστε και κλειδώστε την αριστερή θύρα της μονάδας τροφοδότησης σύρματος.

5.10 Αλλαγή ράουλων τροφοδότησης

Κατά την αλλαγή σε διαφορετικό τύπο σύρματος, τα ράουλα τροφοδότησης θα πρέπει να αλλάξουν ώστε να ταιριάζουν με το νέο τύπο σύρματος. Για πληροφορίες σχετικά με τα σωστά ράουλα τροφοδότησης ανάλογα με τον τύπο και τη διάμετρο του σύρματος, ανατρέξτε στο παράρτημα ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ. (Για μια συμβουλή σχετικά με την εύκολη πρόσβαση στα απαραίτητα αναλώσιμα εξαρτήματα, ανατρέξτε στην ενότητα "Χώρος αποθήκευσης αναλώσιμων εξαρτημάτων" σε αυτό το εγχειρίδιο.)

1. Ανοίξτε την αριστερή θύρα της μονάδας τροφοδότησης σύρματος.

2. Απασφαλίστε τα ράουλα τροφοδότησης, περιστρέφοντας τη διάταξη γρήγορης ασφάλισης (A) για κάθε ράουλο.

0446 253 201

- 22 -

5 ΛΕΙΤΟΥΡΓΙΑ

3. Εκτονώστε την πίεση στα ράουλα τροφοδότησης, διπλώνοντας προς τα κάτω τις μονάδες τάνυσης (B) και απασφαλίζοντας έτσι τους βραχίονες περιστροφής (Γ).

4. Αφαιρέστε τα ράουλα τροφοδότησης και τοποθετήστε τα σωστά (σύμφωνα με το παράρτημα ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ).

5. Εφαρμόστε εκ νέου πίεση στα ράουλα τροφοδότησης, πιέζοντας προς τα κάτω τους βραχίονες περιστροφής (Γ) και ασφαλίστε τους χρησιμοποιώντας τις μονάδες τάνυσης (B).

6. Ασφαλίστε τα ράουλα περιστρέφοντας τις διατάξεις γρήγορης ασφάλισης (A).

7. Κλείστε και κλειδώστε την αριστερή θύρα της μονάδας τροφοδότησης σύρματος.

5.11 Αλλαγή των οδηγών σύρματος

Κατά την αλλαγή σε διαφορετικό τύπο του καλωδίου, οι οδηγοί σύρματος ενδέχεται να χρειαστεί να αλλάξουν ώστε να ταιριάζουν με το νέο τύπο σύρματος. Για πληροφορίες σχετικά με τους σωστούς οδηγούς σύρματος ανάλογα με τον τύπο και τη διάμετρο του σύρματος, ανατρέξτε στο παράρτημα ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ. (Για μια συμβουλή σχετικά με την εύκολη πρόσβαση στα απαραίτητα αναλώσιμα εξαρτήματα, ανατρέξτε στην ενότητα "Χώρος αποθήκευσης αναλώσιμων εξαρτημάτων" σε αυτό το εγχειρίδιο.)

5.11.1 Οδηγός εισόδου σύρματος

1. Απασφαλίστε τη διάταξη γρήγορης ασφάλισης του οδηγού εισόδου σύρματος (A) διπλώνοντάς την προς τα έξω.

2. Αφαιρέστε τον οδηγό εισόδου σύρματος (B).

3. Τοποθετήστε τον σωστό οδηγό εισόδου σύρματος (σύμφωνα με το παράρτημα ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ).

4. Ασφαλίστε τον καινούργιο οδηγό εισόδου σύρματος χρησιμοποιώντας τη διάταξη γρήγορης ασφάλισης του οδηγού σύρματος (A).

0446 253 201

- 23 -

5 ΛΕΙΤΟΥΡΓΙΑ

5.11.2 Μεσαίος οδηγός σύρματος

1. Ασκήστε μικρή πίεση στο κλιπ του μεσαίου οδηγού σύρματος κλιπ και τραβήξτε προς τα έξω τον μεσαίο οδηγό σύρματος (A).

2. Πιέστε προς τα μέσα τον σωστό τύπο οδηγού σύρματος (σύμφωνα με το Παράρτημα ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ). Το κλιπ ασφαλίζει αυτόματα τον οδηγό σύρματος όταν βρεθεί στη σωστή θέση.

5.11.3 Οδηγός εξόδου σύρματος

1. Αφαιρέστε το κάτω δεξιό ράουλο τροφοδότησης (ανατρέξτε στην ενότητα "Αλλαγή ράουλων τροφοδότησης").

2. Αφαιρέστε τον μεσαίο οδηγό σύρματος (ανατρέξτε στην ενότητα "Μεσαίος οδηγός σύρματος").

3. Απασφαλίστε τη διάταξη γρήγορης ασφάλισης του οδηγού εξόδου σύρματος (A) διπλώνοντάς την προς τα έξω.

4. Αφαιρέστε τον οδηγό εξόδου σύρματος (B).

5. Τοποθετήστε το σωστό οδηγό εξόδου σύρματος (σύμφωνα με το παράρτημα ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ).

6. Ασφαλίστε τον καινούργιο οδηγό εξόδου σύρματος χρησιμοποιώντας τη διάταξη γρήγορης ασφάλισης του οδηγού σύρματος (A).

7. Επανατοποθετήστε το δεύτερο ζεύγος ράουλων τροφοδότησης και εφαρμόστε ξανά την πίεση στα ράουλα (ανατρέξτε στην "Αλλαγή ράουλων τροφοδότησης").

5.12 Πίεση ράουλων

Η πίεση των ράουλων θα πρέπει να προσαρμόζεται ξεχωριστά σε κάθε μονάδα τάνυσης, ανάλογα με τη διάμετρο και το υλικό του σύρματος που χρησιμοποιείται.

0446 253 201

- 24 -

5 ΛΕΙΤΟΥΡΓΙΑ

Αρχικά, βεβαιωθείτε ότι το σύρμα κινείται ομαλά μέσα στον οδηγό σύρματος. Κατόπιν ρυθμίστε την πίεση των ράουλων πίεσης στη μονάδα τροφοδότησης σύρματος. Είναι σημαντικό η πίεση να μην είναι υπερβολικά υψηλή.

Εικόνα A Εικόνα B

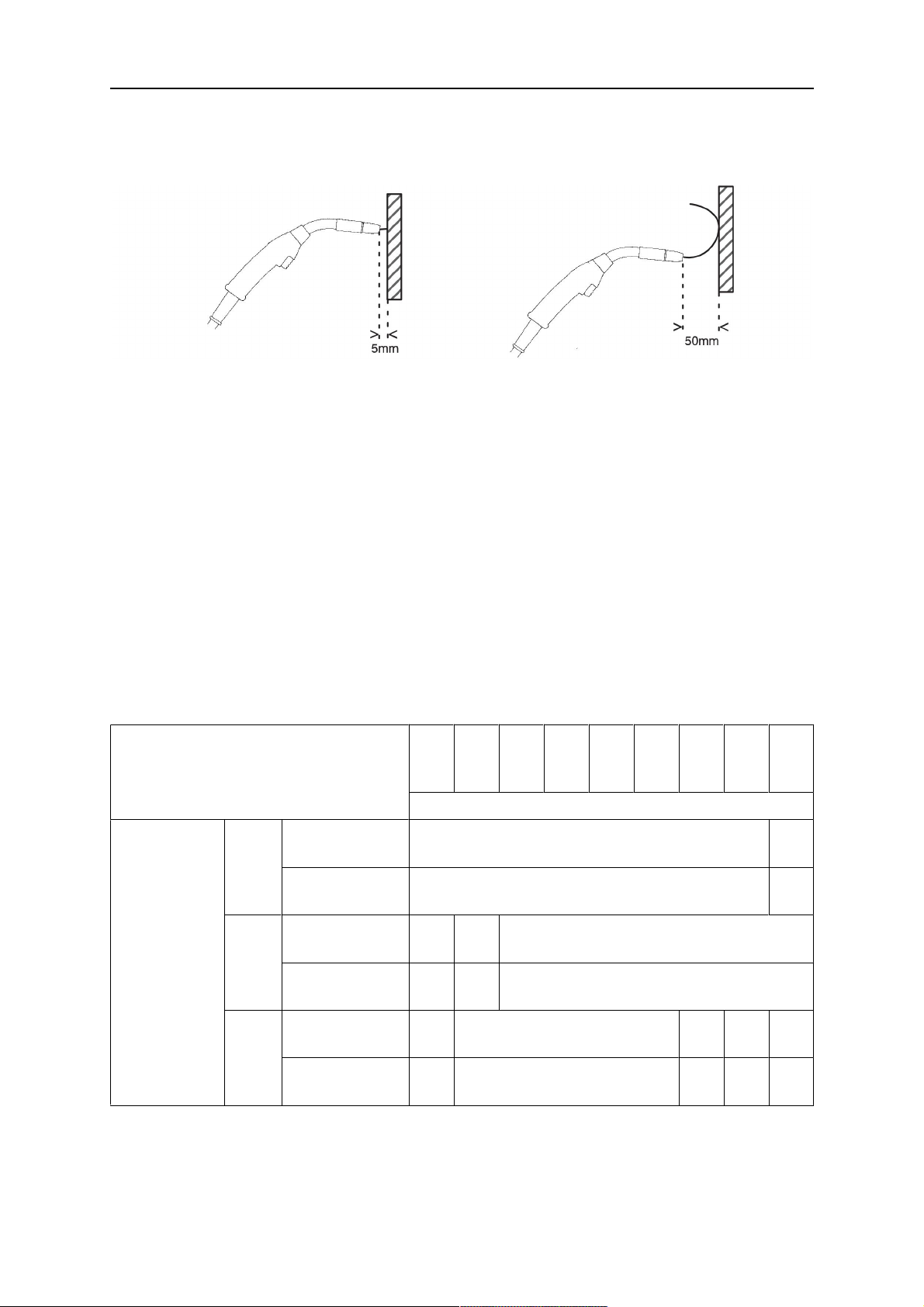

Για να ελέγξετε ότι η πίεση τροφοδότησης είναι ρυθμισμένη σωστά, μπορείτε να βγάλετε το σύρμα πάνω σε μονωμένο αντικείμενο, π.χ. ένα κομμάτι ξύλο.

Όταν κρατάτε την τσιμπίδα συγκόλλησης σε απόσταση περίπου 5mm (0,2in.) από το κομμάτι ξύλου (εικόνα Α), τα ράουλα τροφοδότησης θα πρέπει να γλιστρούν.

Όταν κρατάτε την τσιμπίδα συγκόλλησης σε απόσταση περίπου 50mm (2in.) από το κομμάτι ξύλου, θα πρέπει να γίνεται τροφοδότηση και κάμψη του σύρματος (εικόνα B).

Ο παρακάτω πίνακας χρησιμεύει ως κατευθυντήρια οδηγία, καθώς εμφανίζει τις κατά προσέγγιση ρυθμίσεις πίεσης των ράουλων για τυπικές συνθήκες με τη σωστή δύναμη πέδησης της μπομπίνας. Στην περίπτωση συρμάτων που έχουν μεγάλο μήκος, είναι βρώμικα ή φθαρμένα, η ρύθμιση πίεσης ενδέχεται να πρέπει να αυξηθεί. Ελέγχετε πάντα τη ρύθμιση της πίεσης των ράουλων για κάθε συγκεκριμένη περίπτωση, βγάζοντας το σύρμα πάνω σε ένα μονωμένο αντικείμενο όπως περιγράφεται παραπάνω. Στην αριστερή πλευρά, μέσα στη μονάδα τροφοδότησης σύρματος, μπορείτε επίσης να βρείτε έναν πίνακα που δείχνει τις κατά προσέγγιση ρυθμίσεις.

Διάμετρος σύρματος (in.)

(mm)

0,02

0,6

0,03

0,8

0,04

1,0

0,04

1,2

0,05

1,4

1/16

1,6

0,07

1,8

5/64

2,0

3/32

2,4

Ρύθμιση πίεσης

Υλικό σύρματος

Fe, Ss Μονάδα

τάνυσης 1

Μονάδα

2,5

3–3,5

τάνυσης 2

Με πυρήν α

Μονάδα τάνυσης 1

Μονάδα

2,5–3

τάνυσης 2

0446 253 201

Al Μονάδα

τάνυσης 1

Μονάδα τάνυσης 2

- 25 -

2–3

5 ΛΕΙΤΟΥΡΓΙΑ

1. Μονάδα τάνυσης 1 2. Μονάδα τάνυσης 2

5.13 Χώρος αποθήκευσης αναλώσιμων εξαρτημάτων

Ο χώρος αποθήκευσης αναλώσιμων εξαρτημάτων βρίσκεται στο εσωτερικό της αριστερής θύρας της μονάδας τροφοδότησης σύρματος, για εύκολη πρόσβαση σε ένα επιπλέον σετ ράουλων και οδηγών σύρματος.

0446 253 201

- 26 -

5 ΛΕΙΤΟΥΡΓΙΑ

1. Οδηγός εισόδου σύρματος 4. Ράουλα τροφοδότησης (4 τμχ.)

2. Μεσαίος οδηγός σύρματος 5. Άκρα επαφής για την τσιμπίδα

συγκόλλησης (4 τμχ.)

3. Οδηγός εξόδου σύρματος

5.14 Προσάρτηση του κιτ τροχών

5.14.1 Προσάρτηση των τροχών στο πλαίσιο του κιτ τροχών

Πριν προσαρτήσετε τη μονάδα τροφοδότησης σύρματος στο κιτ τροχών, στερεώστε τους τροχούς στο πλαίσιο χρησιμοποιώντας βίδες M12, ροδέλες και παξιμάδια, με ροπή σύσφιξης 40±4Nm (354±35.4in.lb). Οι σταθεροί τροχοί στο πίσω άκρο θα πρέπει να τοποθετούνται παράλληλα προς το πλαίσιο.

0446 253 201

- 27 -

5 ΛΕΙΤΟΥΡΓΙΑ

5.14.2 Μονάδα τροφοδότησης σύρματος σε κατακόρυφη θέση

5.14.3 Μονάδα τροφοδότησης σύρματος σε οριζόντια θέση

ΣΗΜΕΙΩΣΗ!

Για να είναι δυνατή η σύνδεση της μονάδας τροφοδότησης σύρματος σε οριζόντια θέση στο κιτ τροχών, πρέπει να αφαιρεθούν οι δύο προφυλακτήρες στη θύρα της μονάδας!

0446 253 201

- 28 -

5 ΛΕΙΤΟΥΡΓΙΑ

5.15 Προσάρτηση του κιτ τροχών και του εξαρτήματος μείωσης

καταπόνησης της τσιμπίδας

Αν το εξάρτημα μείωσης καταπόνησης της τσιμπίδας πρέπει να χρησιμοποιηθεί σε συνδυασμό με το κιτ τροχών τοποθετημένο σε κατακόρυφη θέση, η συναρμολόγηση πρέπει να πραγματοποιηθεί με την παρακάτω σειρά:

0446 253 201

- 29 -

5 ΛΕΙΤΟΥΡΓΙΑ

1. Συνδέστε το εξάρτημα μείωσης καταπόνησης της τσιμπίδας στη μονάδα τροφοδότησης σύρματος, χρησιμοποιώντας τις δύο βίδες Torx5.

2. Προσαρτήστε το κιτ τροχών στη μονάδα τροφοδότησης σύρματος, χρησιμοποιώντας τις δύο βιδωτές συνδέσεις κοντά στο πίσω άκρο της μονάδας. Βεβαιωθείτε ότι οι δύο αποστατικές ροδέλες έχουν τοποθετηθεί ανάμεσα στο κιτ τροχών και στη μονάδα τροφοδότησης σύρματος!

3. Στερεώστε το κιτ τροχών και το εξάρτημα μείωσης καταπόνησης της τσιμπίδας στη μονάδα τροφοδότησης σύρματος, χρησιμοποιώντας τις δύο βιδωτές συνδέσεις πιο κοντά στο μπροστινό άκρο της μονάδας.

0446 253 201

- 30 -

5 ΛΕΙΤΟΥΡΓΙΑ

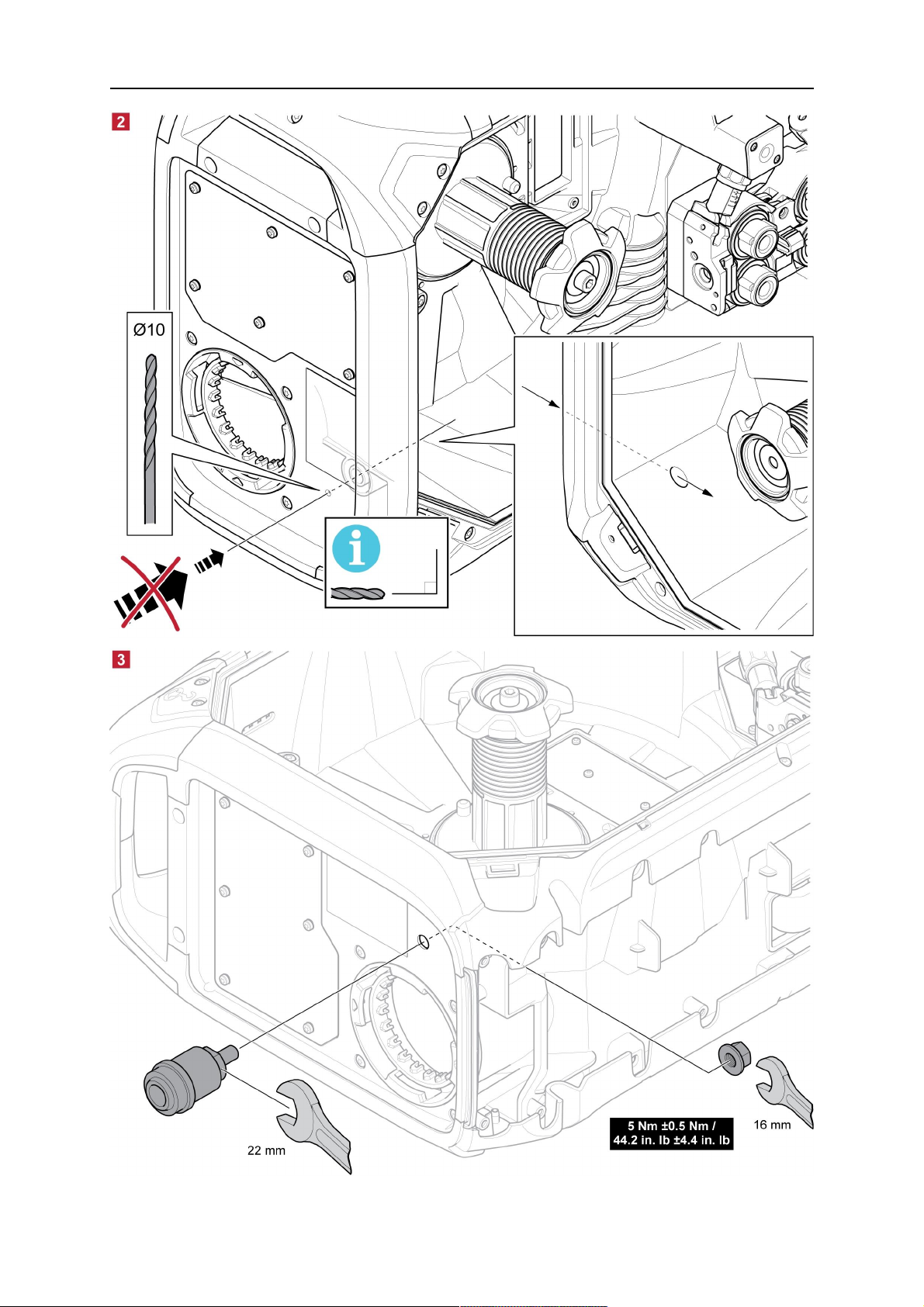

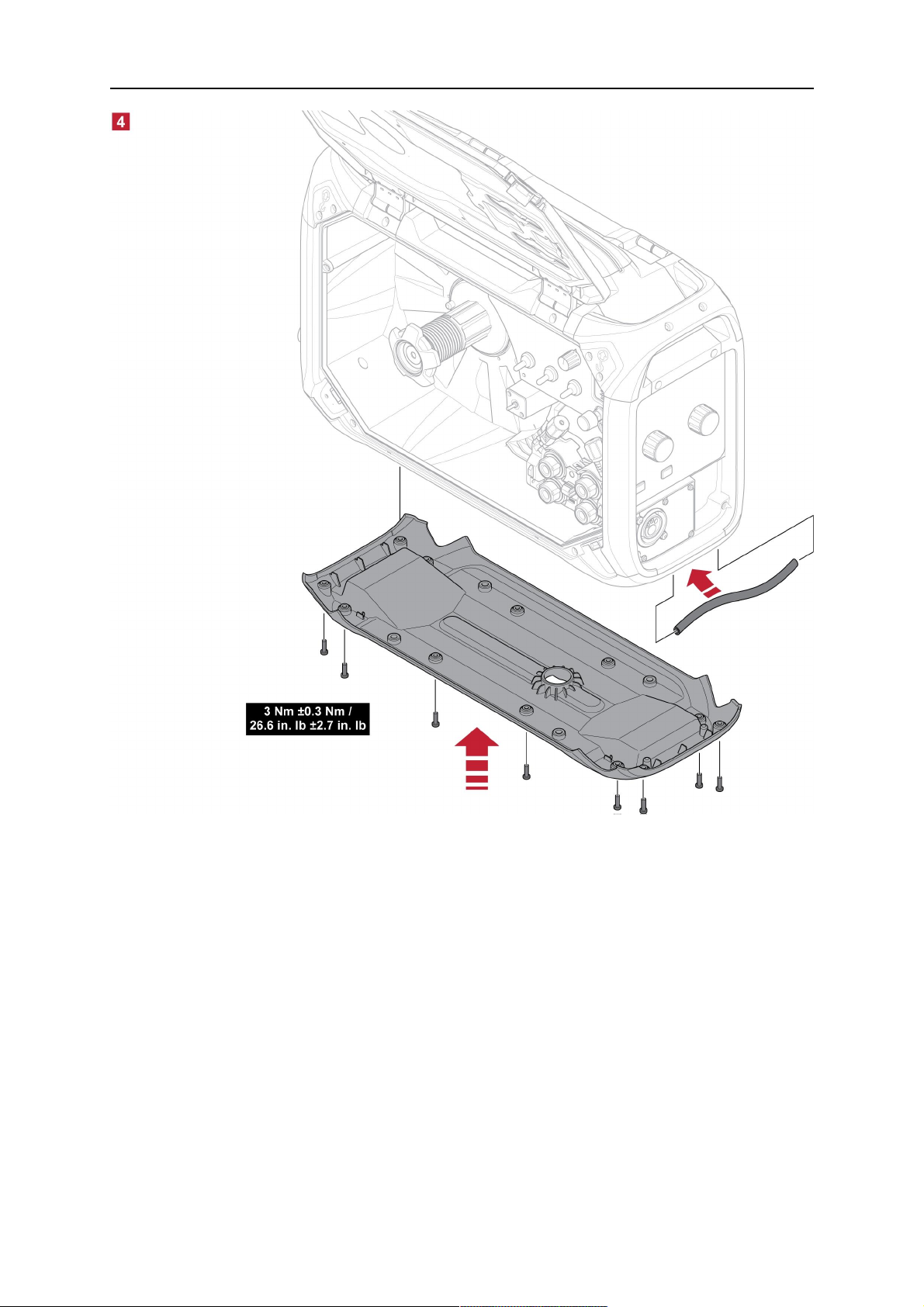

5.16 Εγκατάσταση Marathon Pac™

0446 253 201

- 31 -

5 ΛΕΙΤΟΥΡΓΙΑ

0446 253 201

- 32 -

5 ΛΕΙΤΟΥΡΓΙΑ

0446 253 201

- 33 -

6 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

6.1 U6

6.1.1 Εξωτερικός πίνακας ελέγχου

1. Οθόνη 4. Πλήκτρα λογισμικού (πλήκτρα

λειτουργιών), ανατρέξτε στην περαιτέρω επεξήγηση στο εγχειρίδιο οδηγιών του πίνακα ελέγχουU6

2. Κουμπί για ρύθμιση τάσης 5. Πλήκτρο μενού

3. Κουμπί για ρύθμιση της ταχύτητας

τροφοδότησης σύρματος και του ρεύματος

0446 253 201

- 34 -

6 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

6.1.2 Εσωτερικός πίνακας ελέγχου

1. Διακόπτης για καθαρισμό αερίου ή

σταδιακή προώθηση σύρματος

3. Κουμπί για ρύθμιση του ρυθμού παροχής

αερίου (μόνο για εκδόσεις προϊόντων που περιέχουν μετρητή ροής αερίου)

2. Διακόπτης για απομακρυσμένη ή

τοπική λειτουργία (μόνο για παραλλαγέςΏθησης–Έλξης)

6.1.3 Επεξηγήσεις λειτουργίας

Καθαρισμός αερίου

Ο καθαρισμός αερίου χρησιμοποιείται κατά τη μέτρηση της ροής αερίου ή για την εκκένωση των εύκαμπτων σωλήνων αερίου από αέρα ή υγρασία πριν από το ξεκίνημα της συγκόλλησης. Ο καθαρισμός αερίου συνεχίζεται για όσο διάστημα μένει πατημένο το πλήκτρο και γίνεται χωρίς τάση ή έναρξη της τροφοδότησης σύρματος.

Σταδιακή προώθηση σύρματος

Η σταδιακή προώθηση σύρματος χρησιμοποιείται όταν πρέπει να γίνει τροφοδότηση σύρματος χωρίς εφαρμογή της τάσης συγκόλλησης. Το σύρμα τροφοδοτείται για όσο διάστημα μένει πατημένο το πλήκτρο.

Τηλεχειριστήριο

Η απομακρυσμένη λειτουργία ενεργοποιεί τον απομακρυσμένο έλεγχο για την τσιμπίδα Ώθησης–Έλξης ή τις επιλογές Miggytrac/Railtrac και απενεργοποιεί τον εξωτερικό πίνακα ελέγχου στη μονάδα τροφοδότησης σύρματος.

Τοπική λειτουργία

Η τοπική λειτουργία ενεργοποιεί τον εξωτερικό πίνακα ελέγχου στη μονάδα τροφοδότησης σύρματος και απενεργοποιεί τον απομακρυσμένο έλεγχο για την τσιμπίδα Ώθησης–Έλξης ή τις επιλογές Miggytrac/Railtrac.

0446 253 201

- 35 -

6 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

6.2 Παλμός

6.2.1 Εξωτερικός πίνακας ελέγχου

1. Πλήκτρα λειτουργιών, ανατρέξτε στην

περαιτέρω επεξήγηση στο εγχειρίδιο

4. Ένδειξη για τις μεταβλητές και τις

μονάδες που εμφανίζονται στην οθόνη

οδηγιών του πίνακα ελέγχουPulse

2. Οθόνη 5. Κουμπί για ρύθμιση της ταχύτητας

τροφοδότησης σύρματος και του ρεύματος

3. Κουμπί για ρύθμιση της τάσης/QSet™ 6. Ένδειξη ενεργοποιημένης συσκευής

μείωσης τάσης (VRD)

0446 253 201

- 36 -

6 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

6.2.2 Εσωτερικός πίνακας ελέγχου

1. Κουμπί για ρύθμιση του ρυθμού

παροχής αερίου

6.3 Ρύθμιση της παροχής αερίου

Η παροχή αερίου ρυθμίζεται με το κουμπί που βρίσκεται στον εσωτερικό πίνακα ελέγχου. Η παρούσα παροχή αερίου εμφανίζεται στο μετρητή παροχής αερίου πάνω από το κουμπί.

ΣΗΜΕΙΩΣΗ!

Η ένδειξη στην κλίμακα του μετρητή παροχής θα είναι σωστή μόνο αν η μονάδα τροφοδότησης σύρματος είναι σε όρθια θέση!

6.4 Περιστροφή του εξωτερικού πίνακα ελέγχου

Για να χρησιμοποιήστε τη μονάδα τροφοδότησης σύρματος σε οριζόντια θέση, μπορείτε να περιστρέψετε τον εξωτερικό πίνακα ελέγχου κατά 90°.

1. Αφαιρέστε τις δύο βίδες του πίνακα ελέγχου και αφαιρέστε τον.

2. Περιστρέψτε τον πίνακα ελέγχου κατά 90° αριστερόστροφα.

3. Τοποθετήστε τον πίνακα ελέγχου και βεβαιωθείτε ότι οι μικρές προεξοχές βρίσκονται στη σωστή θέση.

4. Σφίξτε τις βίδες.

0446 253 201

- 37 -

6 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

0446 253 201

- 38 -

7 ΣΥΝΤΗΡΗΣΗ

ΣΗΜΕΙΩΣΗ!

Η τακτική συντήρηση είναι σημαντική για ασφαλή και αξιόπιστη λειτουργία.

ΠΡΟΣΟΧΗ!

Όλες οι εγγυήσεις που αναλαμβάνει ο προμηθευτής παύουν να ισχύουν εάν ο ίδιος ο πελάτης επιχειρήσει οποιαδήποτε εργασία στο προϊόν για να διορθώσει οποιαδήποτε σφάλματα κατά την χρονική περίοδο της εγγύησης.

7.1 Έλεγχος και καθαρισμός

Μηχανισμός τροφοδότησης σύρματος

Ελέγχετε τακτικά ότι η μονάδα τροφοδότησης σύρματος δεν είναι φραγμένη με ρύπους.

• Ο καθαρισμός και η αντικατάσταση των φθαρμένων μερών του μηχανισμού της

μονάδας τροφοδότησης σύρματος θα πρέπει να γίνεται κατά τακτικά διαστήματα για να επιτυγχάνεται η τροφοδότηση του σύρματος χωρίς προβλήματα. Σημειώστε ότι εάν η προένταση είναι ρυθμισμένη πολύ σφιχτά, αυτό μπορεί να έχει ως αποτέλεσμα αφύσικη φθορά του ράουλου πίεσης, του ράουλου τροφοδότησης και του οδηγού σύρματος.

• Καθαρίστε τα περιβλήματα και τα άλλα μηχανικά μέρη του μηχανισμού τροφοδότησης

σύρματος με πεπιεσμένο αέρα, σε τακτά χρονικά διαστήματα ή αν η τροφοδότηση σύρματος φαίνεται αργή.

• Αλλαγή στομίων

• Έλεγχος κινητήριων τροχών

• Αλλαγή του πακέτου των γραναζιών

Τσιμπίδα συγκόλλησης

• Τα αναλώσιμα μέρη της τσιμπίδας συγκόλλησης θα πρέπει να καθαρίζονται και να

αντικαθίστανται κατά τακτικά διαστήματα για να επιτυγχάνεται τροφοδότηση σύρματος χωρίς προβλήματα. Φυσάτε τακτικά τον οδηγό του σύρματος και καθαρίζετε το άκρο επαφής.

0446 253 201

- 39 -

8 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Για την επεξήγηση των σφαλμάτων που μπορεί να εμφανιστούν στον εξωτερικό πίνακα ελέγχου, ανατρέξτε στο εγχειρίδιο οδηγιών για τον συγκεκριμένο πίνακα ελέγχου.

Δοκιμάστε τους ακόλουθους ελέγχους και επιθεωρήσεις προτού καλέσετε έναν εξουσιοδοτημένο τεχνικό σέρβις.

Σύμπτωμα βλάβης Διορθωτικές ενέργειες

Η τροφοδότηση σύρματος είναι αργή/παρουσιάζεται δυσκαμψία στο μηχανισμό τροφοδότησης σύρματος.

• Καθαρίστε τα περιβλήματα και τα άλλα μηχανικά μέρη του μηχανισμού τροφοδότησης σύρματος με πεπιεσμένο αέρα.

0446 253 201

- 40 -

9 ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ

ΠΡΟΣΟΧΗ!

Η επισκευή και η εργασία στο ηλεκτρικό μέρος θα πρέπει να γίνονται από εξουσιοδοτημένο τεχνικό σέρβις της ESAB. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και φθειρόμενα μέρη της ESAB.

Τα RobustFeedU6 και RobustFeedPulse σχεδιάστηκαν και δοκιμάστηκαν σύμφωνα με τα διεθνή και ευρωπαϊκά πρότυπα ENIEC60974-5 και ENIEC60974-10Κατηγορίας A, το καναδικό πρότυπο CAN/CSA-E60974-5 και το αμερικάνικο πρότυπο ANSI/IEC 60974-5. Είναι υποχρέωση της μονάδας συντήρησης που εκτελεί την εργασία συντήρησης ή επισκευής να εξασφαλίζει ότι το προϊόν συνεχίζει να συμμορφώνεται με τα εν λόγω πρότυπα.

Μπορείτε να παραγγείλετε ανταλλακτικά και αναλώσιμα από τον πλησιέστερο αντιπρόσωπο της ESAB. Ανατρέξτε στη διεύθυνση esab.com. Όταν παραγγέλλετε, παρακαλούμε αναφέρετε τύπο προϊόντος, αριθμό σειράς, χαρακτηρισμό και αριθμό ανταλλακτικού σύμφωνα με τον κατάλογο ανταλλακτικών. Αυτό διευκολύνει την αποστολή και διασφαλίζει τη σωστή παράδοση.

0446 253 201

- 41 -

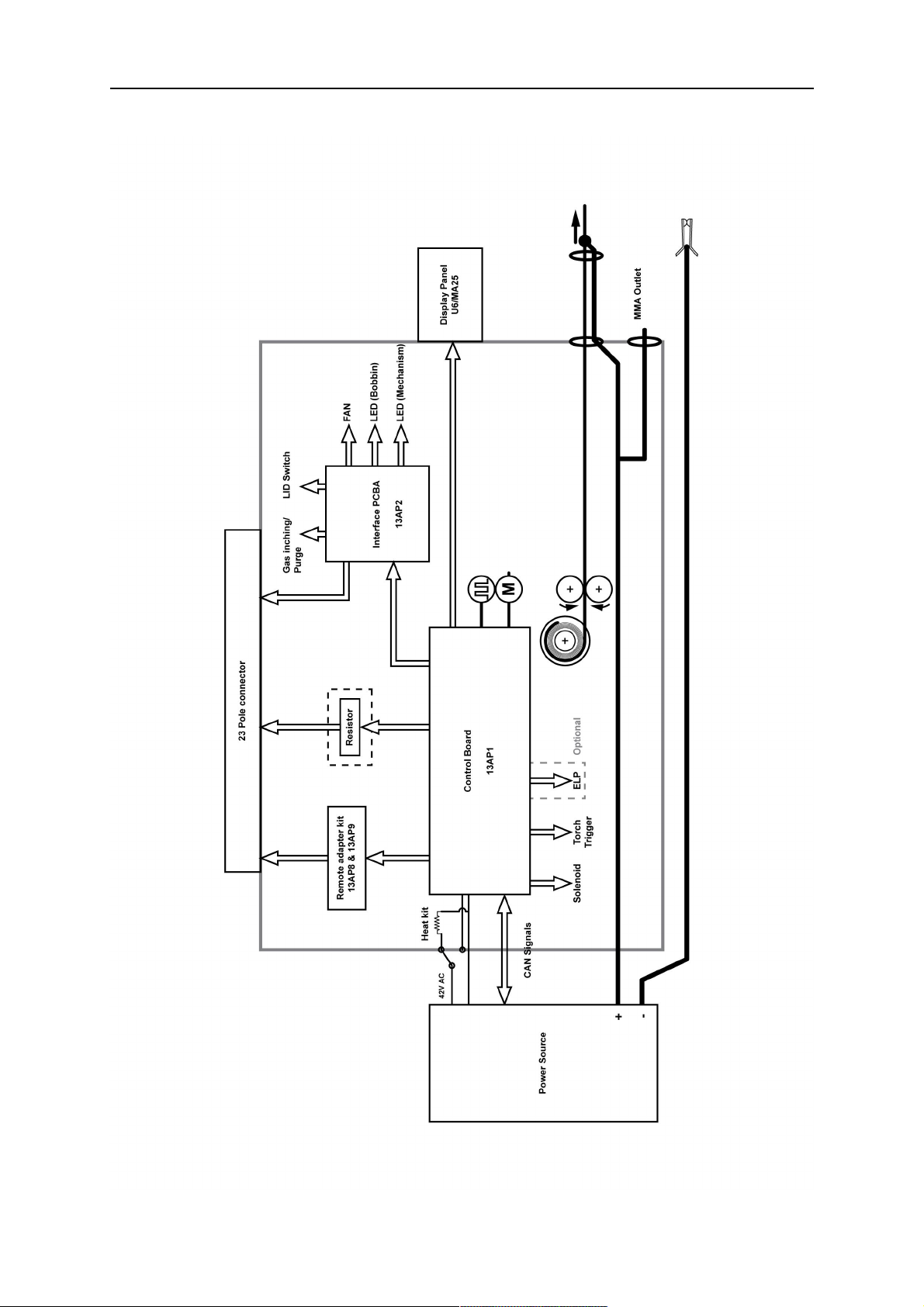

ΣΧΕΔΙΑΓΡΑΜΜΑ

RobustFeed U6/Pulse

0446 253 201

- 42 -

ΣΧΕΔΙΑΓΡΑΜΜΑ

RobustFeed U6/Pulse EURO Push Pull

0446 253 201

- 43 -

ΣΧΕΔΙΑΓΡΑΜΜΑ

RobustFeed U6/Pulse Tweco Push Pull

0446 253 201

- 44 -

ΑΡΙΘΜΟΙ ΠΑΡΑΓΓΕΛΙΑΣ

Ordering no. Denomination Note

0445 800 897 RobustFeed U6, Water With EURO connector, torch

cooling system

0445 800 887 RobustFeedU6, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow meter and MMA

0445 800 888 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG

With EURO connector, torch cooling system, ELP, heater, gas flow meter and MMA

0445 800 894 RobustFeedPulse, Water With EURO connector, torch

cooling system

0445 800 891 RobustFeedPulse, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow meter and MMA

0446 253 201

- 45 -

ΑΡΙΘΜΟΙ ΠΑΡΑΓΓΕΛΙΑΣ

Ordering no. Denomination Note

0445 800 892 RobustFeed Pulse, Offshore, Water,

ELP, Push Pull, Mechanized MIG

With EURO connector, torch cooling system, ELP, heater, gas flow meter and MMA

0445 800 890 RobustFeedU6, Offshore, PushPull,

Mechanized MIG

With Tweco 4 connector, heater, gas flow meter and MMA

0445 800 893 RobustFeedPulse, Offshore, PushPull With Tweco 4 connector, heater,

gas flow meter and MMA

0445 800 902 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG (VRDactivated)

With EURO connector, torch cooling system, ELP, heater, gas flow meter and MMA (for AU region)

0463 708 001 Spare parts list RobustFeedU6, RobustFeedPulse

0463 707 001 Service manual RobustFeedU6, RobustFeedPulse

0459 287 * Instruction manual Aristo® U6

0463 459 * Instruction manual MA25Pulse

Τα τρία τελευταία ψηφία του αριθμού εγγράφου του εγχειριδίου δηλώνουν την έκδοση του εγχειριδίου. Συνεπώς, έχουν αντικατασταθεί με * στο παρόν. Βεβαιωθείτε ότι χρησιμοποιείτε το εγχειρίδιο με τον αριθμό σειράς ή την έκδοση λογισμικού που αντιστοιχεί στο προϊόν, ανατρέξτε στο εξώφυλλο του εγχειριδίου.

Τεχνική τεκμηρίωση είναι διαθέσιμα στο Διαδίκτυο, στη διεύθυνση: www.esab.com

0446 253 201

- 46 -

ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ

Fe, Ss and cored wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

V-groove X X 0445 850 001

X X 0445 850 002

X 0445 850 003

X X 0445 850 004

X 0445 850 005

X X 0445 850 006

X 0445 850 007

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 882

0445 830 883 (Tweco)

0445 830 881 (Euro)

Cored wire – Different wire guides dependent on wire diameter!

Wire diameter (in.)

(mm)

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

3/32

2.4

Feed roller

V-K-knurled X X 0445 850 030

X 0445 850 031

X X 0445 850 032

X 0445 850 033

X 0445 850 034

X 0445 850 035

X 0445 850 036

Inlet wire guide Middle wire guide Outlet wire guide

Wire diameter 0.040–1/16in.

0.9–1.6mm

Wire diameter 0.070–3/32in.

1.8–2.4mm

0445 822 001

(2 mm)

0445 822 002

(3 mm)

0446 080 882

0446 080 883

0445 830 883 (Tweco)

0445 830 881 (Euro)

0445 830 884 (Tweco)

0445 830 882 (Euro)

0446 253 201

- 47 -

ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ

Al wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8 Feed roller

U-groove X X 0445 850 050

X X 0445 850 051

X X 0445 850 052

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 881

0445 830 886 (Tweco)

0445 830 885 (Euro)

0446 253 201

- 48 -

ΕΞΑΡΤΗΜΑΤΑ

0446 081 880 Wheel kit

0349 313 450 Trolley

0349 313 700 Wire feeder trolley for 400mm coils

0446 123 880 Liquid cooling kit

0446 082 880 Torch strain relief

F102 440 880 Quick connectorMarathon Pac™

0465 508 880 Guide pin extension kit

For the feeder assembled with the wheel kit

0446 253 201

- 49 -

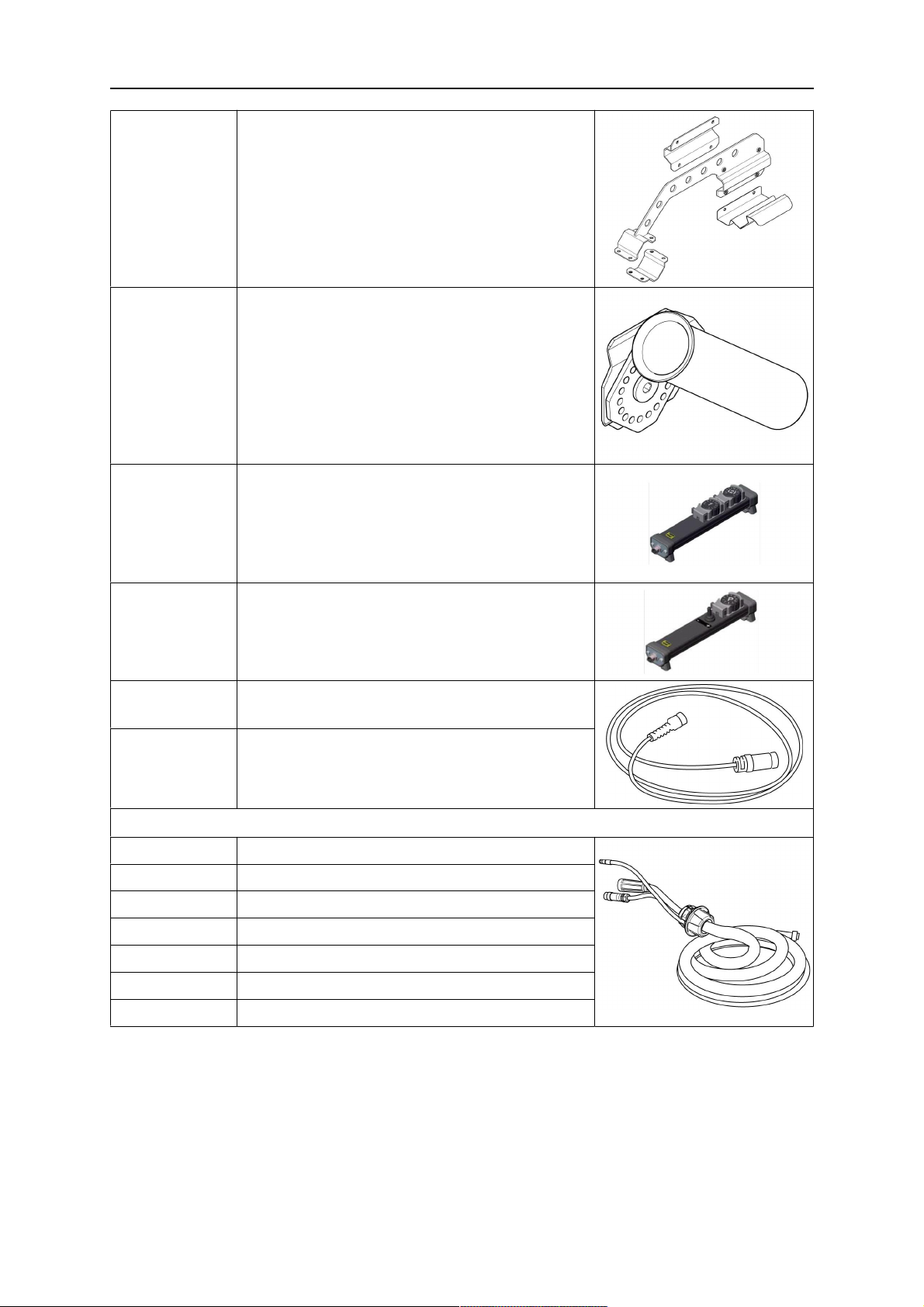

ΕΞΑΡΤΗΜΑΤΑ

0446 956 880 Boom adaptor kit including a stopper for

RobustFeed door

For assembly instructions, refer to the Boom adaptor assembly instruction manual

0446 958 880 Torch holder

For assembly on the RobustFeed

For assembly instructions, refer to the Torch holder assembly instruction manual

0459 491 880 Remote control unit MTA1CAN

• MIG/MAG: wire feed speed and voltage

• MMA: current and arc force

• TIG: current, pulse and background current

0459 491 882 Remote control unit M110ProgCAN

• Choice of one of 10 programs

• MIG/MAG: voltage deviation

• TIG: and MMA current deviation

0459 554 880 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)

0459 554 980 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)HD

Interconnection cable with pre-assembled strain relief, Air cooled, 70mm2:

0446 255 880 2 m (7ft.)

0446 255 881 5m (16ft.)

0446 255 882 10 m (33ft.)

0446 255 883 15 m (49 ft)

0446 255 884 20 m (66 ft)

0446 255 885 25 m (82 ft)

0446 255 886 35 m (115 ft)

0446 253 201

- 50 -

ΕΞΑΡΤΗΜΑΤΑ

Interconnection cable with pre-assembled strain relief, Liquid cooled, 70mm2:

0446 255 890 2 m (7ft.)

0446 255 891 5m (16ft.)

0446 255 892 10 m (33ft.)

0446 255 893 15 m (49 ft)

0446 255 894 20 m (66 ft)

0446 255 895 25 m (82 ft)

0446 255 896 35 m (115 ft)

Interconnection cable without strain relief, Air cooled, 95mm2:

0459 528 960 1.7 m (7ft.)

0459 528 961 5m (16ft.)

0459 528 962 10 m (33ft.)

0460 528 963 15 m (49 ft)

0460 528 964 25 m (82 ft)

0460 528 965 35 m (115 ft)

Interconnection cable without strain relief, Liquid cooled, 95mm2:

0459 528 970 1.7 m (7ft.)

0459 528 971 5m (16ft.)

0459 528 972 10 m (33ft.)

0459 528 973 15 m (49 ft)

0459 528 974 25 m (82 ft)

0459 528 975 35 m (115 ft)

0446 050 881 Interconnection strain relief kit

(for update of cables without strain relief)

MIG/MAG welding torches:

More informa-

EURO, Tweco and Push Pull torches

tion at the nearest ESAB agency

0446 253 201

- 51 -

ΕΞΑΡΤΗΜΑΤΑ

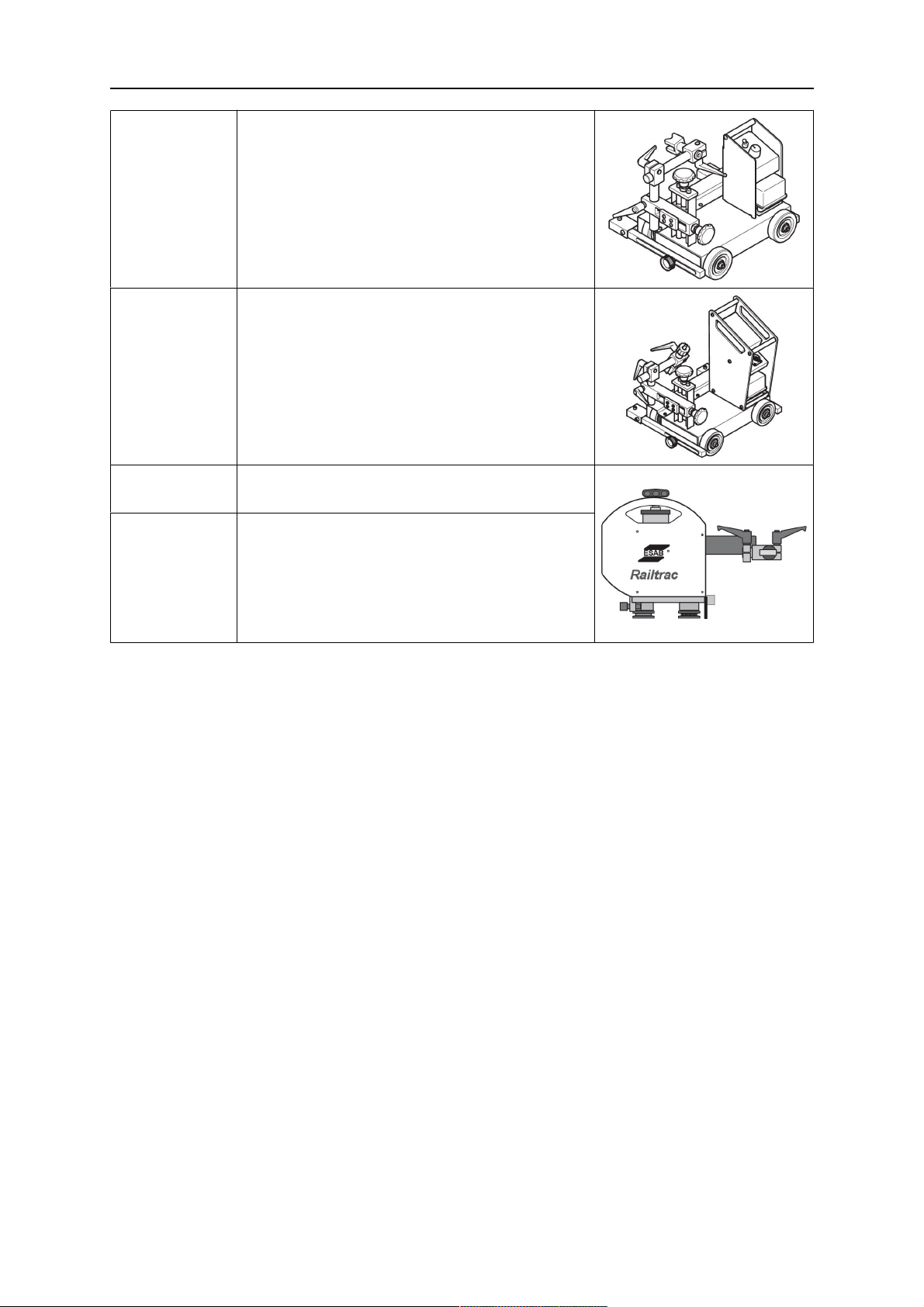

0457 357 882 Miggytrac™ B501

Equipment for mechanized welding

0459 990 645 Miggytrac™ B5001

Equipment for mechanized welding

0398 146 016 Railtrac™ B42V

Equipment for mechanized welding

0459 990 644 Railtrac™ BV2000

Equipment for mechanized welding

0446 253 201

- 52 -

ΕΞΑΡΤΗΜΑΤΑ

0446 253 201

- 53 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

manuals.esab.com

For contact information visit esab.com

ESAB RobustFeed U6, RobustFeed Pulse Instruction manual [el]

Specifications and Main Features

Frequently Asked Questions

User Manual

ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ

1 ΑΣΦΑΛΕΙΑ

1.1 Σημασία συμβόλων

1.2 Προφυλάξεις ασφαλείας

2 ΕΙΣΑΓΩΓΗ

2.1 Εξοπλισμός

3 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

4 ΕΓΚΑΤΑΣΤΑΣΗ

4.1 Οδηγίες ανύψωσης

5 ΛΕΙΤΟΥΡΓΙΑ

5.1 Συνιστώμενες μέγιστες τιμές ρεύματος για τα καλώδια σύνδεσης

5.2 Συνδέσεις και διατάξεις ελέγχου

5.3 Σύνδεση υγρού ψύξης

5.4 Εκ των υστέρων τοποθέτηση του κιτ μείωσης καταπόνησης διασύνδεσης

5.5 Διακόπτης κιτ θερμότητας (μόνο για παραλλαγές Offshore)

5.6 Διαδικασία εκκίνησης

5.7 Φωτισμός στο εσωτερικό της μονάδας τροφοδότησης σύρματος

5.8 Φρένο μπομπίνας

5.9 Αλλαγή και τοποθέτηση σύρματος

5.10 Αλλαγή ράουλων τροφοδότησης

5.11 Αλλαγή των οδηγών σύρματος

5.11.1 Οδηγός εισόδου σύρματος

5.11.2 Μεσαίος οδηγός σύρματος

5.11.3 Οδηγός εξόδου σύρματος

5.12 Πίεση ράουλων

5.13 Χώρος αποθήκευσης αναλώσιμων εξαρτημάτων

5.14 Προσάρτηση του κιτ τροχών

5.14.1 Προσάρτηση των τροχών στο πλαίσιο του κιτ τροχών

5.14.2 Μονάδα τροφοδότησης σύρματος σε κατακόρυφη θέση

5.14.3 Μονάδα τροφοδότησης σύρματος σε οριζόντια θέση

5.16 Εγκατάσταση Marathon Pac™

6 ΠΙΝΑΚΑΣ ΕΛΕΓΧΟΥ

6.1 U6

6.1.1 Εξωτερικός πίνακας ελέγχου

6.1.2 Εσωτερικός πίνακας ελέγχου

6.1.3 Επεξηγήσεις λειτουργίας

6.2 Παλμός

6.2.1 Εξωτερικός πίνακας ελέγχου

6.2.2 Εσωτερικός πίνακας ελέγχου

6.3 Ρύθμιση της παροχής αερίου

6.4 Περιστροφή του εξωτερικού πίνακα ελέγχου

7 ΣΥΝΤΗΡΗΣΗ

7.1 Έλεγχος και καθαρισμός

8 ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

9 ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ

ΣΧΕΔΙΑΓΡΑΜΜΑ

ΑΡΙΘΜΟΙ ΠΑΡΑΓΓΕΛΙΑΣ

ΑΝΑΛΩΣΙΜΑ ΕΞΑΡΤΗΜΑΤΑ

ΕΞΑΡΤΗΜΑΤΑ
