ESAB RobustFeed U6, RobustFeed Pulse Instruction manual [da]

Aristo®

RobustFeedU6,
RobustFeedPulse

Brugsvejledning

0446 253 201 DK 20221228

Valid for: serial no. 014-, 019-, 251-xxx-xxxx

INDHOLDSFORTEGNELSE

1

SIKKERHED

1.1 Betydning af symboler

1.2 Sikkerhedsforanstaltninger

2

INDLEDNING

2.1 Udstyr

3

TEKNISKE DATA

4

INSTALLATION

4.1 Løftevejledning

5

DRIFT

5.1 Anbefalede maks. strømværdier for kabeltilslutningssæt

5.2 Tilslutninger og styreenheder

5.3 Kølevæsketilslutning

5.4 Eftermonteringssæt med sammenkobling og trækaflastning

5.5 Kontakt til varmesæt (kun Offshore-varianter)

5.6 Startprocedure

5.7 Belysning inde i trådfremføringsenheden

5.8 Spolebremse

5.9 Udskiftning og isætning af tråd

5.10 Udskiftning af fremføringsruller

5.11 Udskiftning af trådfremføring

...........................................................................................................

................................................................................................

...........................................................................

...................................................................

...............................................................................................

......................................................................................................

.........................................................................................

............................................................................................

.......................................................................................

...............................................................

.............................................................................

....................................

........................................................................................

...........................................

...........................................................................................

............................................................

............................................................

................................................................

.................

...........

6

6
6

10

10

11

13

13

15

16
17
18
19
21
21
21
21
22
22
23

5.11.1 Indgangsfremfører................................................................................ 23

5.11.2 Mellemfremfører ................................................................................... 23

5.11.3 Udgangsfremfører ................................................................................ 24

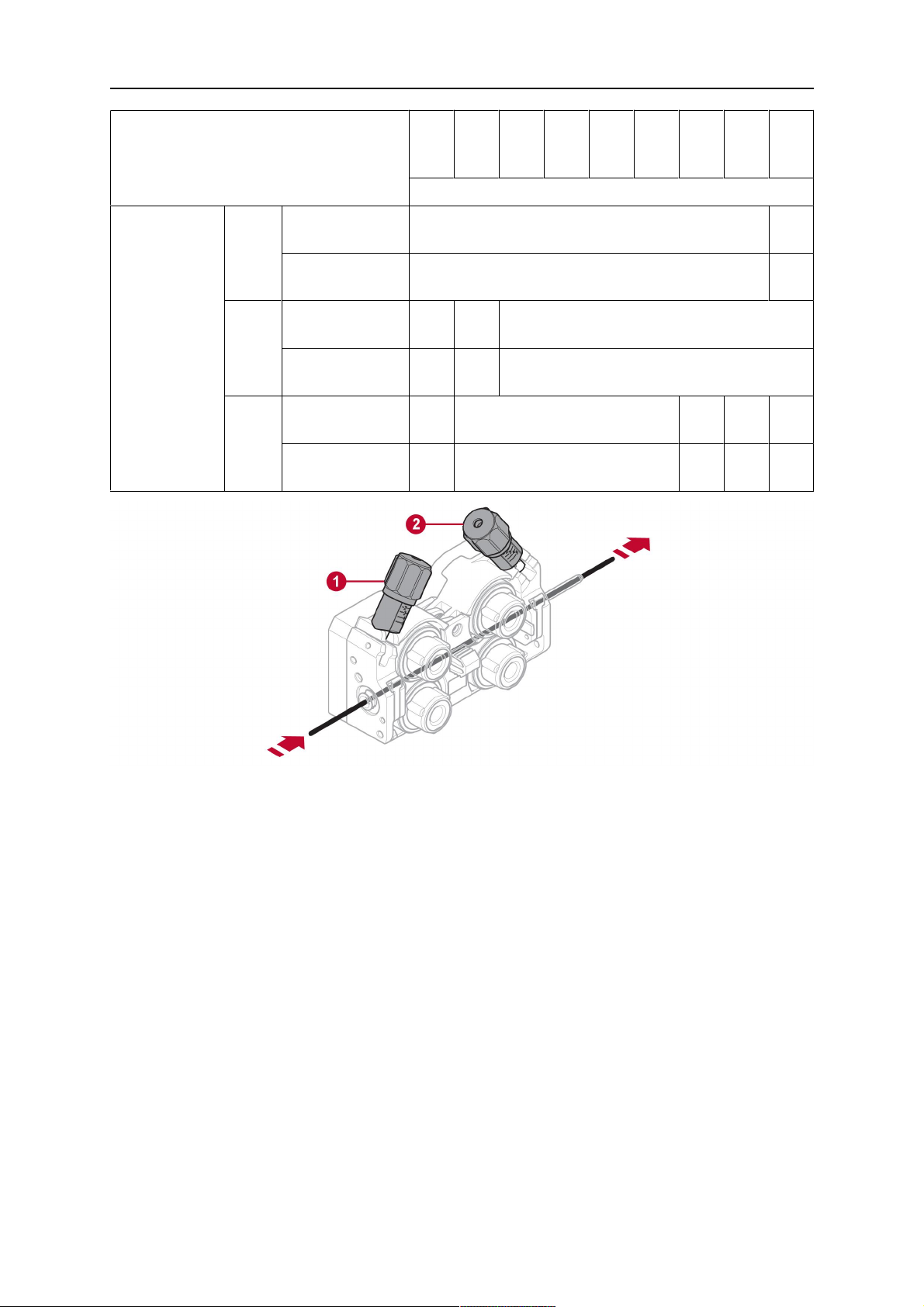

5.12 Rulletryk

5.13 Opbevaringsrum til sliddele

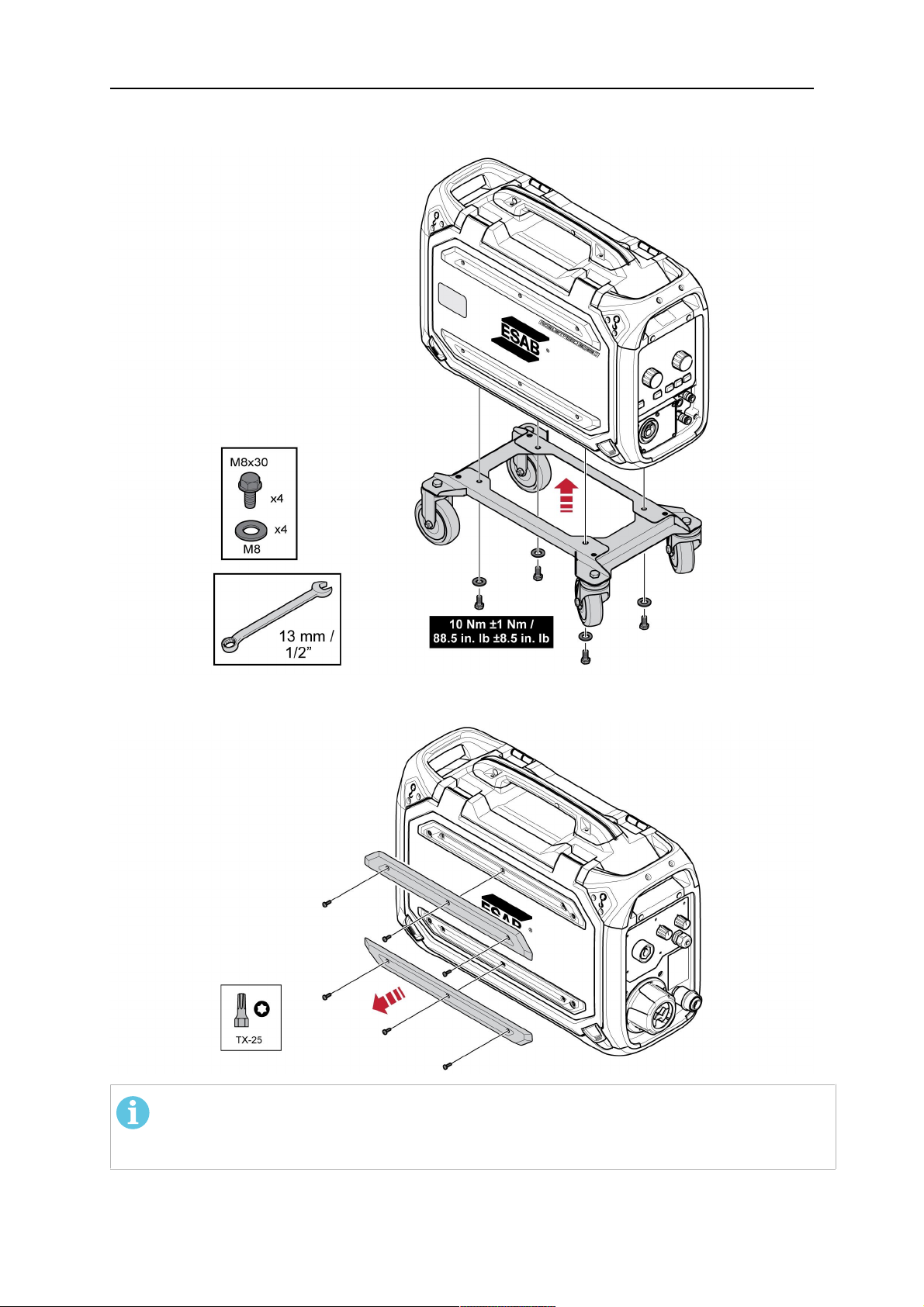

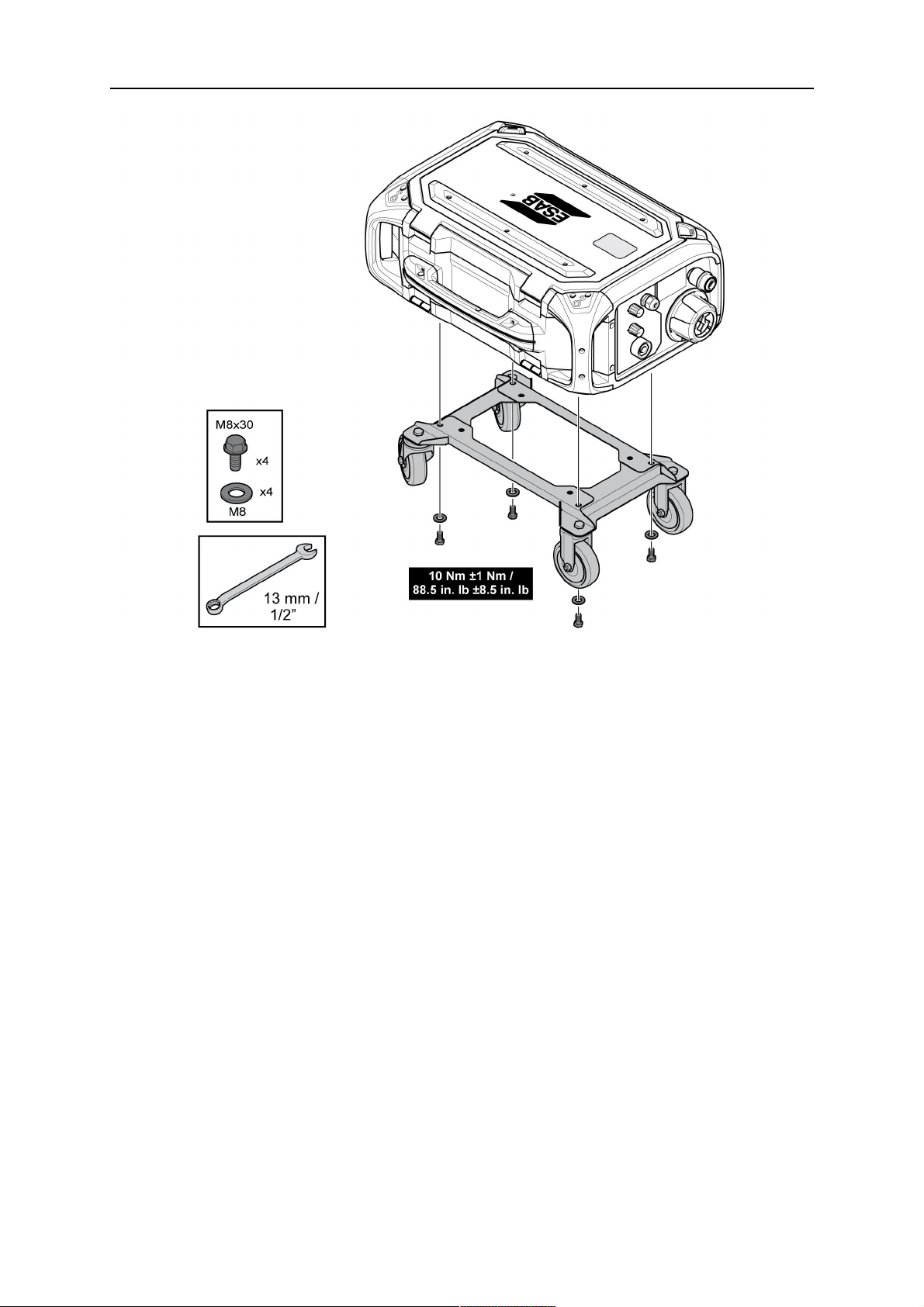

5.14 Montering af hjulsæt

5.14.1 Montering af hjulene til hjulsættets ramme........................................... 26

5.14.2 Trådfremføringsenheden i lodret position............................................. 27

5.14.3 Trådfremføringsenheden i vandret position.......................................... 27

5.15 Tilslutning af begge hjulsæt og tilbehør til brænderens
trækaflastning

5.16 Marathon Pac™-installation

6

BETJENINGSPANEL

6.1 U6

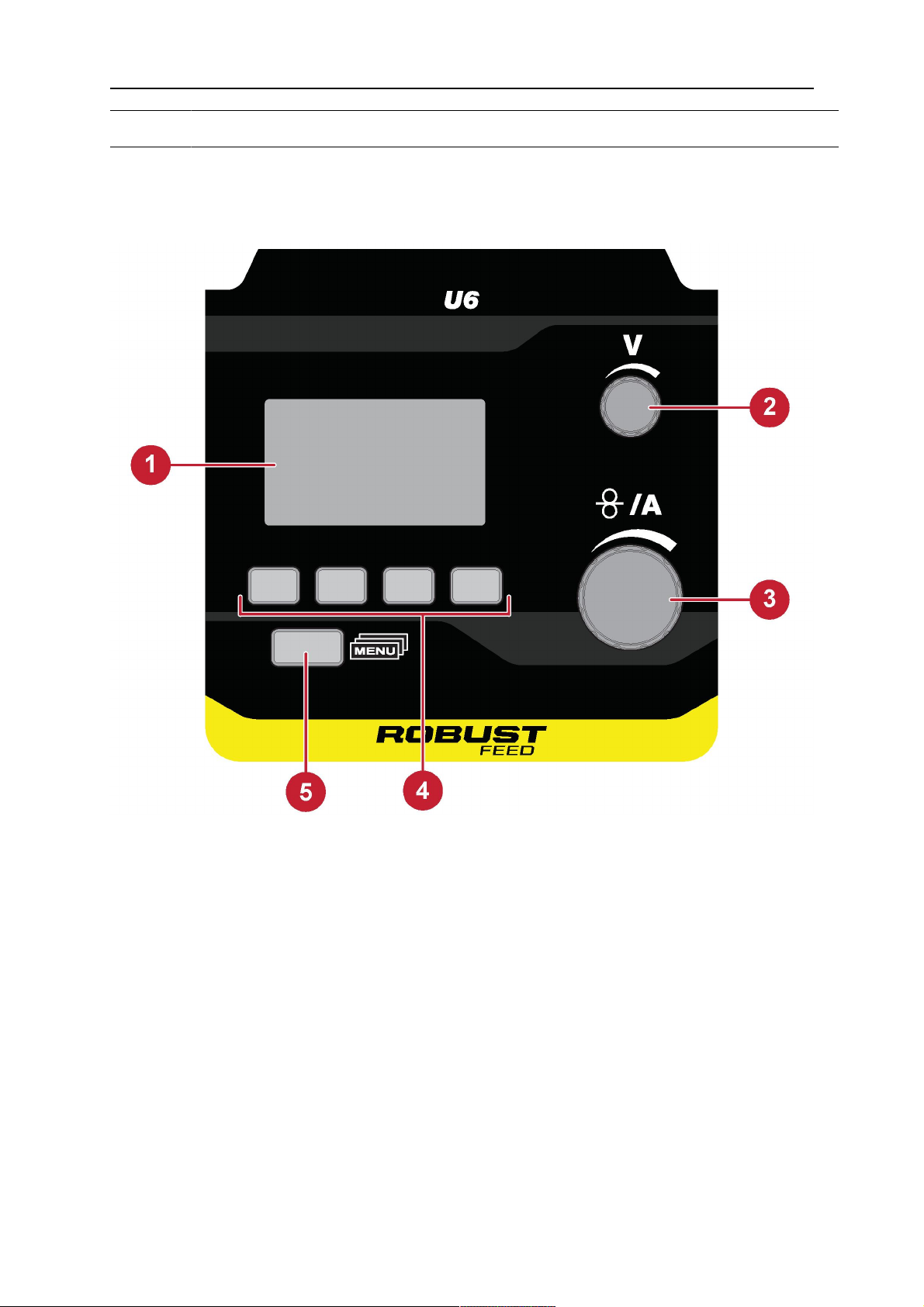

6.1.1 Eksternt betjeningspanel ...................................................................... 33

6.1.2 Internt betjeningspanel ......................................................................... 34

6.1.3 Beskrivelse af funktioner ...................................................................... 34

6.2 Impuls

.............................................................................................................

..................................................................................................

..................................................................

..............................................................................

.........................................................................................

..................................................................

...................................................................................

......................................................................................................

24
25
26

28

30

33

33

35

6.2.1 Eksternt betjeningspanel ...................................................................... 35

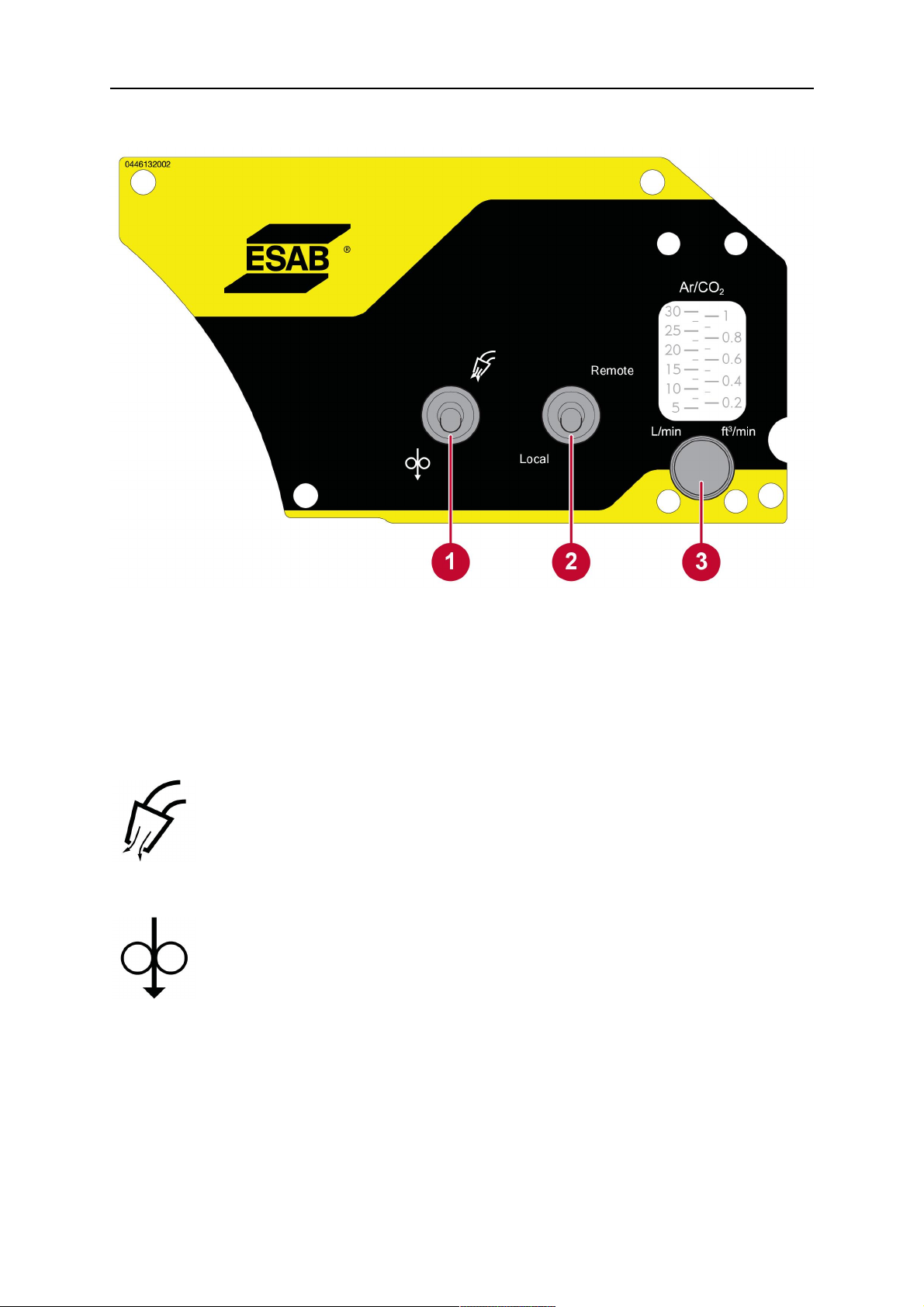

6.2.2 Internt betjeningspanel ......................................................................... 36

6.3 Indstilling af gasflowet.

0446 253 201 © ESAB AB 2022

..........................................................................

36

INDHOLDSFORTEGNELSE

6.4 Sådan drejes det eksterne kontrolpanel

7

VEDLIGEHOLDELSE

7.1 Eftersyn og rengøring

8

FEJLAFHJÆLPNING

9

BESTILLING AF RESERVEDELE

DIAGRAM

............................................................................................................

BESTILLINGSNUMRE
SLIDDELE
TILBEHØR

............................................................................................................

...........................................................................................................

..................................................................................

............................................................................

..................................................................................

...............................................................

........................................................................................

..............................................

36

38

38

39

40
41
44
46
48

Vi forbeholder os retten til at ændre specifikationerne uden forudgående varsel.

0446 253 201 © ESAB AB 2022

1 SIKKERHED

1 SIKKERHED

1.1 Betydning af symboler

Som anvendt i hele denne manual: Betyder Forsigtig! Vær på vagt!

FARE!
Betyder umiddelbar fare, som, hvis den ikke undgås, vil resultere i

omgående, alvorlig personskade eller død.

ADVARSEL!
Betyder potentielle farer, som kan medføre personskade eller død.

FORSIGTIG!
Betyder farer, som kan medføre mindre personskade.

ADVARSEL!

Før brug skal du læse og forstå brugsanvisningen og
følge alle forskrifter på etiketter, din arbejdsgivers
sikkerhedsforanstaltninger og sikkerhedsdatabladene
(SDS).

1.2 Sikkerhedsforanstaltninger

Brugerne af ESAB-udstyret har det endelige ansvar for at sikre, at alle, der arbejder på eller i
nærheden af udstyret, overholder alle relevante sikkerhedsforskrifter. Sikkerhedsforskrifterne
skal opfylde de krav, der gælder for denne type udstyr. Følgende anbefalinger bør
overholdes udover de standardregler, der gælder på arbejdspladsen.

Alt arbejde skal udføres af faguddannet personale, der har grundigt kendskab til betjening af
udstyret. Forkert betjening af udstyret kan føre til farlige situationer, som kan medføre skader
på operatøren og udstyret.

1. Alle, der bruger udstyret, skal have kendskab til følgende:
○ Betjeningen
○ Placering af nødstopknapper
○ Funktionen
○ Relevante sikkerhedsforskrifter
○ Svejsning og skæring og anden relevant brug af udstyret

2. Operatøren skal sørge for følgende:
○ At ingen uvedkommende personer befinder sig i arbejdsområdet omkring

udstyret, når det startes op

○ At alle personer bærer beskyttelsesudstyr, når buen tændes eller arbejdet med

udstyret påbegyndes

3. Arbejdspladsen skal:
○ Være egnet til formålet
○ Være fri for træk

0446 253 201

- 6 -

© ESAB AB 2022

1 SIKKERHED

4. Personligt beskyttelsesudstyr:
○ Brug altid det anbefalede personlige beskyttelsesudstyr, f.eks.

beskyttelsesbriller, flammesikkert tøj, beskyttelseshandsker

○ Bær ikke løstsiddende genstande som tørklæder, armbånd, ringe mm., som kan

hænge i eller forårsage forbrændinger

5. Generelle forholdsregler:
○ Kontroller, at returkablet er tilsluttet korrekt
○ Arbejde på højspændingsudstyr skal altid udføres af en faguddannet

elektriker

○ Egnet brandslukningsudstyr skal være tydeligt mærket og inden for rækkevidde
○ Smøring og vedligeholdelse må ikke udføres på udstyret, mens det er i brug

Hvis udstyret med ESAB-køler

Brug kun godkendt kølevæske fra ESAB. Ikke-godkendt kølevæske kan beskadige udstyret
og reducere sikkerheden ved brugen af produktet. Brug af forkert kølevæske vil medføre, at
alle ESABs garantiforpligtelser bortfalder.

For bestillingsoplysninger, se afsnittet "TILBEHØR" i betjeningsvejledningen.

ADVARSEL!

Buesvejsning og skæring kan være farligt for dig selv og andre. Tag forholdsregler,
når du svejser og skærer.

ELEKTRISK STØD - Livsfare

• Strømførende dele eller elektroder må ikke komme i berøring med hud,
våde handsker eller vådt tøj

• Isolerer dig fra arbejdsemnet og jord.

• Kontroller, at din arbejdsposition er sikker

ELEKTRISKE OG MAGNETISKE FELTER - Kan være sundhedsskadelige

• Svejsere med pacemaker bør konsultere deres læge, før de udfører
svejsearbejde. EMF kan forstyrre visse pacemakere.

• Eksponering for EMF kan have andre ukendte og evt. sundhedsskadelige
virkninger.

• Svejsere skal overholde følgende procedurer for at minimere
eksponeringen for EMF:

○ Fremfør elektroden og arbejdskablerne sammen på samme side af

kroppen. Fastgør dem med tape, hvis det er muligt. Anbring ikke din
krop mellem brænderen og arbejdskablerne. Vikl aldrig brænderen
eller arbejdskablerne rundt om din krop. Hold svejsestrømkilden og
kablerne så langt væk fra kroppen som muligt.

○ Tilslut arbejdskablet til arbejdsemnet så tæt som muligt på det

område, der skal svejses.

DAMPE OG GASSER - Kan være sundhedsskadelige

0446 253 201

• Hold hovedet ude af dampene

• Brug ventilation eller udsugning ved buen eller begge dele til at fjerne
dampe og gasser fra indåndingszonen og området generelt

BUESTRÅLER - Kan forårsage øjenskader og forbrændinger på huden

• Beskyt øjne og krop. Anvend en egnet svejseskærm og filterlinse samt
beskyttelsespåklædning

• Beskyt andre personer i området med egnet afskærmning eller gardiner

- 7 -

© ESAB AB 2022

1 SIKKERHED

STØJ - Kraftig støj kan give høreskader

Beskyt ørerne. Brug høreværn eller anden hørebeskyttelse.

BEVÆGELIGE DELE - Kan forårsage personskader

• Hold alle døre, paneler og dæksler lukkede og forsvarligt fastgjorte. Lad
kun kvalificeret personale fjerne dæksler mhp. vedligeholdelse og
fejlfinding, hvis det er nødvendigt. Genmonter paneler eller dæksler og luk
dørene, når servicearbejdet er afsluttet, og inden motoren startes.

• Stop motoren, før du monterer eller tilslutter enheden.

• Hold hænder, hår, løs beklædning og værktøj væk fra bevægelige dele.

BRANDFARE

• Gnister (sprøjt) kan forårsage brand. Det skal derfor sikres, at der ikke er
brændbare materialer i nærheden

• Må ikke bruges på lukkede beholdere.

Varm overflade - Dele kan være brændende varme

• Rør ikke ved dele med de bare hænder.

• Tillad udstyret at køle af, inden der udføres arbejde på det.

• Benyt de korrekte værktøjer og/eller isolerede svejsehandsker for at undgå
forbrændinger ifm. håndtering af varme dele.

FUNKTIONSFEJL - Tilkald eksperthjælp i tilfælde af funktionsfejl.
BESKYT DIG SELV OG ANDRE!

FORSIGTIG!

Dette produkt er kun beregnet til buesvejsning.

FORSIGTIG!

Udstyr i klasse A er ikke beregnet til brug i
boligområder, hvor strøm leveres via den offentlige
lavspændingsforsyning. Der kan opstå problemer med
at sikre den elektromagnetiske kompatibilitet for udstyr i
klasse A disse steder på grund af både ledet og
udstrålet støj.

0446 253 201

- 8 -

© ESAB AB 2022

1 SIKKERHED

BEMÆRK!
Elektronisk udstyr skal bortskaffes via

genvindingssystemet!

I henhold til EU-direktiv 2012/19/EF om affald af
elektrisk og elektronisk udstyr samt implementering af
dette i henhold til national lovgivning skal udtjent
elektrisk og/eller elektronisk udstyr bortskaffes via en
genvindingsstation.

Som ansvarlig for udstyret er det dit ansvar at indhente
oplysninger om godkendte indsamlingssteder.

Yderligere oplysninger fås ved at kontakte den
nærmeste ESAB-forhandler.

Hos ESAB har du mulighed for at købe et udvalg af svejsetilbehør og personlige
værnemidler. For information om bestilling, kontakt din lokale ESAB-forhandler eller
besøg os på vores hjemmeside.

0446 253 201

- 9 -

© ESAB AB 2022

2 INDLEDNING

2 INDLEDNING

En RobustFeed, der er udstyret med et U6- eller Pulse-kontrolpanel, er beregnet til
MIG/MAG-svejsning sammen med 400 A, 500 A og 600 A CAN-baserede svejsestrømkilder.

Trådfremføringsenheden findes i forskellige varianter (se kapitlet "BESTILLINGSNUMRE").

BEMÆRK!

Trådfremføringsvarianter, der er udstyret med ESAB Logic Pump (ELP), er beregnet
til brug sammen med svejsekilder udstyret med ELP. For yderligere oplysninger om
ELP, se afsnittet "Kølevæsketilslutning".

Fremføringsenhederne er indkapslede og indeholder trådfremføringsværk med firhjulstræk
samt styreelektronik.

Den kan bruges sammen med standard Ø 200 og Ø 300 mm trådspole eller med ESABs
MarathonPac™ med en trådadapter til at fremføre tråden.

Trådfremføringsenheden kan placeres på en vogn, ophænges over arbejdsstedet eller på
gulvet (lodret eller vandret og med eller uden hjulsæt).

ESABs tilbehør til produktet kan ses i kapitlet "TILBEHØR" i denne vejledning.

2.1 Udstyr

Trådfremføringsenheden leveres med:

• Brugsanvisning – trådfremføringsenhed

• Brugsanvisning – kontrolpanel

• Lynstartvejledning

• Drivruller: 0,9/1,0 mm (0,040 in.) / 1,2 mm (0,045 in.)

• Trådstyr: 0,6–1,6mm (0,023–1/16 tommer)

Brugsanvisninger på andre sprog kan downloades fra internettet: manuals.esab.com

0446 253 201

- 10 -

© ESAB AB 2022

3 TEKNISKE DATA

3 TEKNISKE DATA

RobustFeedU6, RobustFeedU82 og RobustFeedPulse

Forsyningsspænding 42 V AC, 50–60 Hz
Tilslutningseffekt 181 VA
Nominel mærkestrøm I

1

4,3 A

Indstillingsdata:

Trådfremføringshastighed

1

0,8-25,0 m/min. (32-984 in./min.)

Tilslutning af brænder EURO, Tweco 4
Maks. diameter trådspole 300 mm (12 in.)
Tråddimension:

Fe 0,6–2,0 mm (0,023–5/64 in.)
Ss 0,6–1,6 mm (0,023–1/16 in.)
Al 0,8–1,6 mm (0,031–1/16 in.)
Rørtråd 0,9–2,4 mm (0,035–3/32 in.)

Vægt 16,7–18,5 kg (36,8–40,8lb.)
Trådspolens maksimale vægt 20,0 kg (44,1 lb.)
Mål (l × b × h) 595×250×430mm (23,4×9,8×16,9")
Driftstemperatur -20 til +55°C (-4 til +131°F)
Transport- og opbevaringstemperatur -40 til +80°C (-40 til +176°F)
Beskyttelsesgas Alle typer beregnet til MIG/MAG-svejsning
Maks. gastryk 5 bar (72,5 psi)

Kølemiddel

1)

ESAB's færdigblandede kølemiddel

Maks. kølemiddeltryk 5 bar (72,5 psi)
Tilladt belastning ved +40°C:

35% intermittensfaktor 630 A
60 % intermittensfaktor 500 A
100 % intermittensfaktor 400 A

Tilladt belastning ved +55°C:

35% intermittensfaktor 600 A
60 % intermittensfaktor 450 A
100 % intermittensfaktor 350 A
Kapslingsklasse IP44

)

For "RobustFeedU6, Offshore, Water", "RobustFeedU6, Offshore, Water, Push Pull",

1

"RobustFeedPulse, Offshore, Water", "RobustFeedU82, Offshore, Water",
"RobustFeedU82, Offshore, Water, Push Pull" og "RobustFeedPulse, Offshore, Water,
Push Pull")

Intermittensfaktor

Driftscyklussen er den tid i procent af en periode på ti minutter, hvor man kan svejse eller
skære med en vis belastning, uden at der sker overbelastning.

0446 253 201

- 11 -

© ESAB AB 2022

3 TEKNISKE DATA

Kapslingsklasse
IP-koden angiver kapslingsklassen, dvs. graden af beskyttelse mod indtrængning af massive

genstande eller vand.

Udstyr mærket IP44 er beregnet til indendørs og udendørs brug og kan modstå regn fra alle
retninger.

0446 253 201

- 12 -

© ESAB AB 2022

4 INSTALLATION

4 INSTALLATION

Installationen skal udføres af en faguddannet tekniker.

ADVARSEL!

Ved svejsning i et miljø med øget risiko for elektrisk stød må der kun anvendes
strømkilder, som er beregnet til det pågældende miljø. Disse strømkilder er mærket

med symbolet .

FORSIGTIG!

Dette produkt er beregnet til brug i industrien. Produktet kan forårsage radiostøj ved
brug i boligmiljøer. Det er brugerens ansvar at træffe de nødvendige forholdsregler.

4.1 Løftevejledning

FORSIGTIG!

Klemningsrisiko under løft af trådfremføringen. Anvend relevant beskyttelsesudsyr, og
advar andre personer i området om faren.

FORSIGTIG!

For at undgå personskade og beskadigelse af udstyret skal du løfte enheden vha. de
metoder og i de løftepunkter, der er angivet herunder.

0446 253 201

- 13 -

© ESAB AB 2022

4 INSTALLATION

FORSIGTIG!

Anbring ikke tunge genstande på trådfremføringsenheden eller tilsluttet enheden, når
du løfter den. Løftepunkterne er godkendt til en maks. totalvægt på 44 kg / 97 lb.,
når enheden løftes i de to yderste bærehåndtag foroven ifølge tegningen herover!

Den godkendte vægt på 44kg / 97lb. består af trådfremfører plus tilbehør
(standardvægten for trådfremføreren er 18,5kg / 40,8lb., se kapitlet TEKNISKE DATA
for at se alle vægte).

0446 253 201

- 14 -

© ESAB AB 2022

5 DRIFT

5 DRIFT

De generelle sikkerhedsanvisninger for håndtering af udstyret kan ses i kapitlet
"SIKKERHED" i denne manual. De skal læses, før du begynder at bruge udstyret!

ADVARSEL!

Undgå elektrisk stød ved at undlade at berøre elektrodekablet eller dele, som berører
dette, eller uisolerede kabler eller forbindelser.

BEMÆRK!

Anvend transporthåndtaget ved flytning af udstyret. Udstyret må aldrig flyttes ved at
trække i svejsebrænderen.

ADVARSEL!

Trådfremførere er kun beregnet til brug med strømforsyninger i MIG/MAG- og
MMA-tilstand. Hvis den bruges i MIG/MAG, skal MMA-holderen frakobles
trådfremføreren, og OKC skal være tildækket. Hvis den bruges i MMA, skal
MIG/MAG-brænderen isoleres eller opbevares i brænderholderen, hvis denne er
tilgængelig, ellers bliver brænderen/holderen strømførende.

ADVARSEL!

Kontroller, at sidepanelerne er lukket, når udstyret er i drift.

0446 253 201

- 15 -

© ESAB AB 2022

5 DRIFT

ADVARSEL!

For at forhindre vinden i at glide af
navet skal du fastlåse vinden ved at
stramme møtrikken!

FORSIGTIG!

Før svejsetråden indføres, skal det kontrolleres, at mejselpunktet og eventuelle grater
er fjernet fra enden af tråden, så tråden ikke sætter sig fast i brænderens foring.

ADVARSEL!

Vær forsigtigt. Roterende dele kan forårsage skader.

ADVARSEL!

Udstyret skal fastgøres, især hvis det anvendes på et ujævnt eller hældende
underlag.

5.1 Anbefalede maks. strømværdier for kabeltilslutningssæt

Ved en omgivende temperatur på +25°C og normal 10 minutters cyklus:

Kabeltværsnit Intermittensfaktor Spændingstab for

100% 60% 35%

70 mm² 350 A 400 A 480 A 0,28V / 100A
95 mm² 400 A 500A 600A 0,21V / 100A

Ved en omgivende temperatur på +40°C og normal 10 minutters cyklus:

Kabeltværsnit Intermittensfaktor Spændingstab for

100% 60% 35%

70 mm² 310 A 350 A 420 A 0,30V / 100A
95 mm² 375 A 430 A 525 A 0,23V / 100A

Intermittensfaktor

Driftscyklussen er den tid i procent af en periode på ti minutter, hvor man kan svejse eller
skære med en vis belastning, uden at der sker overbelastning.

hver 10 m.

hver 10 m.

0446 253 201

- 16 -

© ESAB AB 2022

5 DRIFT

5.2 Tilslutninger og styreenheder

1. Eksternt betjeningspanel (se kapitlet

"Betjeningspanel")

9. Tilslutning til MMA-svejsebrænder

(OKC)3)(kun på produktvarianter med
MMA)

2. Tilslutning for kølevæske til

svejsebrænderen med ELP1)(kun på

10. Trådindgang til brug med Marathon

Pac™ (ekstraudstyr)

produktvarianter med ELP)

3. Tilslutning for kølevæske fra

svejsebrænderen

4. Tilslutning til Tweco-udløserkabel (kun i

kombination med en Tweco-brænder)

5. Tilslutning til fjernbetjening

(ekstraudstyr)

6. Tilslutning til MIG/MAG-svejsebrænder

(Euro- eller Tweco-type)

2)

7. Internt betjeningspanel (se kapitlet

11. Sammenkobling og trækaflastning til

kablerne fra strømkilden

12. Tilslutning for svejsestrøm fra strømkilde

(OKC)

13. Tilslutning for kølevæske til strømkilden

(køleenhed)

14. Tilslutning for kølevæske fra strømkilden

(køleenhed)

15. Tilslutning af beskyttelsesgas

"Betjeningspanel")

8. Kontakt til varmesæt

16. Tilslutning for styrekabel fra strømkilde

(Offshore-varianter)

1)

*ELP = ESAB Logic Pump (se afsnittet "Kølevæsketilslutning").

ADVARSEL!

Sidedørene på højre og venstre side af trådfremføringsenheden skal være lukkede i
forbindelse med svejsning og/eller trådfremføring. Der må aldrig udføres svejsning
eller trådfremføring, hvis ikke begge døre er lukkede!

2)

fjernes fra elektrodeholderen og holdes væk fra arbejdsemnet og alt andet
strømførende materiale. Hvis det er muligt, skal elektrodeholderen frakobles
svejseenhedens OKC-stik, og stikket skal dækkes til med en isolerende hætte.

3)

afskæres for at minimere risikoen for utilsigtet kontakt med MIG/MAG-brænderen.
Brænderen skal holdes væk fra arbejdsemnet og alt andet strømførende materiale!

0446 253 201

Elektriske farer! I forbindelse med MIG/MAG-svejsning skal MMA-elektroden

Elektriske farer! I forbindelse med MMA-svejsning skal kabelfremspringet

- 17 -

© ESAB AB 2022

5 DRIFT

5.3 Kølevæsketilslutning

Når en væskekølet svejsebrænder tilsluttes, skal kontakten for hovedstrømforsyningen på
strømkilden stå i positionen FRA, og kontakten for køleenheden skal stå i positionen 0.

Nogle trådfremføringsvarianter med kølevæsketilslutninger er udstyret med et
registreringssystem kaldet ESAB Logic Pump (ELP), der registrerer, om vandslangerne er
tilsluttet. Ved tilslutning af vandkølet svejsebrænder starter vandpumpen automatisk.
Registreringen fungerer kun sammen med strømkilder, der er udstyret med ELP (f.eks. Aristo
4004i sammen med Cool 1). For strømkilder uden ELP-funktion (f.eks. Aristo 500ix sammen
med Cool 2) skal køleenheden tændes og slukkes manuelt.

FORSIGTIG!

Fremføringsvarianter uden ELP bør ikke anvendes sammen med strømkilder, der er
udstyret med ELP! Hvis der anvendes fremføringer uden ELP sammen med
strømkilder, der er udstyret med ELP, kan den væskekølede brænder blive beskadiget
som følge af manglende kølevæskeflow!

Et væskekølingssæt kan bestilles som tilbehør (se afsnittet "TILBEHØR").

0446 253 201

- 18 -

© ESAB AB 2022

5 DRIFT

5.4 Eftermonteringssæt med sammenkobling og trækaflastning

0446 253 201

- 19 -

© ESAB AB 2022

5 DRIFT

Grafikken herover viser eftermonteringssættet med sammenkobling og trækaflastning
(bestillingsnummer 0446 050 881), hvor kablerne til svejsestrøm og betjening samt
slangerne til kølevæske og beskyttelsesgas (hvis relevant) føres gennem
trækaflastningsenheden.

Der er også mulighed for at benytte et færdigsamlet sammenkoblingskabelsæt med
trækaflastning (se kapitlet "TILBEHØR").

BEMÆRK!

• Sammenkoblingen og trækaflastningen skal fastklemmes på rene kabler.

• Placer kablet til svejsestrøm i det store af de to huller i
trækaflastningsklemmen!

• Sørg for, at kabelbinderne omkring isoleringskappen er spændt ordentligt
fast!

0446 253 201

- 20 -

© ESAB AB 2022

5 DRIFT

5.5 Kontakt til varmesæt (kun Offshore-varianter)

Svejsning FRA

1)

Svejsning TIL

Varme TIL og svejsning FRA
Spolerummet opvarmes, så
svejsetråden holdes tør. Opvarmning af
spolerummet er en stor fordel i høj
luftfugtighed eller når temperaturen

skifter i løbet af dagen.

1)

Det eksterne betjeningspanel vil være slukket, når en af disse indstillinger vælges.

1)

5.6 Startprocedure

Når trådfremføringen startes, genererer strømkilden svejsespænding. Hvis der ikke er
svejsestrøm inden for tre sekunder, slår strømkilden svejsespændingen fra.

Trådfremføringen fortsætter, til svejsebrænderens kontakt slås fra.

BEMÆRK!

Det er vigtigt, at strømforsyningen der anvendes sammen med indføringen er indstillet
til GMA (MIG/MAG), når systemet tændes! Dette skal sikre, at der udføres kalibrering
mellem indføringen og strømkilden, inden svejsning kan påbegyndes. Hvis
strømkilden er indstillet til en anden svejsemetode, når systemet tændes, så kan
indstillingerne for elektrisk spænding på indføringens panel ikke garanteres! Hvis
dette sker, skal du slukke for strømkilden, indstille vælgerkontakten til GMA
(MIG/MAG) og genstarte strømkilden!

5.7 Belysning inde i trådfremføringsenheden

Trådfremføringsenheden er udstyret med lys i kabinettet.

Lyset, der er placeret ved trådspolen, tændes automatisk, når svejsningen starter, eller når
døren i venstre side åbnes. Lyset slukker automatisk 4 minutter efter, at svejsningen
afbrydes, eller sidedøren lukkes.

Lyset, der er placeret ved indføringsmekanismen, tændes automatisk, når døren i venstre
side åbnes og slukkes, når døren lukkes igen.

Lyset tændes automatisk, når trådfremføringsenheden startes, når et af parametrene på det
interne betjeningspanel ændres, når fremføring af tråd udføres trinvis og efter svejsning.
Lyset slukker automatisk efter et par minutter.

5.8 Spolebremse

Spolebremsems bremsekraft skal øges lige præcis nok til at forhindre trådfremføringen i at
løbe løbsk. Den bremsekraft, der er påkrævet, afhænger af trådfremføringshastigheden og
vægten af trådspolen.

Undlad at overbelaste spolebremsen! Er bremsekraften for stor, kan det overbelaste motoren
og reducere svejseresultatet.

Spolebremsens bremsekraft justeres med en 6 mm unbrakoskrue i midten af
spolemøtrikken.

0446 253 201

- 21 -

© ESAB AB 2022

5 DRIFT

5.9 Udskiftning og isætning af tråd

1. Åbn døren i trådfremføringsenhedens venstre side.

2. Løsn og afmonter spolemøtrikken, og fjern den gamle trådspole.

3. Sæt en ny trådspole ind i fremføringsenheden, og ret den nye svejsetråd ud med et
stykke på 10-20cm. Fil grater og skarpe kanter på trådenden af, inden den indføres i
fremføringsmekanismen.

4. Lås trådspolen fast på navet ved at spænde spolemøtrikken.

5. Tråd tråden gennem trådfremføringsenheden (i overensstemmelse med illustrationen
på indersiden af fremføringsenheden).

6. Luk og lås døren i trådfremføringsenhedens venstre side.

5.10 Udskiftning af fremføringsruller

Når der skiftes til en anden type tråd, skal fremføringsrullerne skiftes, så de svarer til den nye
trådtype. Se appendikset SLIDDELE for yderligere oplysninger om korrekte fremføringsruller
afhængigt af trådens diameter og type. (For at få et tip om nem adgang til nødvendige
sliddele, se kapitlet "Opbevaringsrum til sliddele" i denne manual).

1. Åbn døren i trådfremføringsenhedens venstre side.

2. Frigør de fremføringsruller, der skal udskiftes, ved at dreje rullelåsen (A) på hver rulle.

3. Aflast trykket på fremføringsrullerne ved at trykke strammerenhederne (B) ned og
derved frigøre svingarmene (C).

4. Afmonter fremføringsrullerne, og monter de korrekte fremføringsruller (ifølge
appendikset SLIDDELE).

5. Sæt fremføringsrullerne under tryk igen ved at skubbe svingarmene (C) ned og
spænde dem fast med strammerenhederne (B).

0446 253 201

- 22 -

© ESAB AB 2022

5 DRIFT

6. Fastlås rullerne ved at dreje rullelåsene (A).

7. Luk og lås døren i trådfremføringsenhedens venstre side.

5.11 Udskiftning af trådfremføring

Når der skiftes til en anden type tråd, skal trådstyrene muligvis skiftes, så de svarer til den
nye trådtype. Se appendikset SLIDDELE for yderligere oplysninger om korrekte trådstyr
afhængigt af trådens diameter og type. (For at få et tip om nem adgang til nødvendige
sliddele, se kapitlet "Opbevaringsrum til sliddele" i denne manual).

5.11.1 Indgangsfremfører

1. Åbn indgangsfremførerens hurtiglås
(A) ved at folde den ud.

2. Afmonter indgangsfremføreren (B).

3. Monter den korrekte
indgangsfremfører (ifølge
appendikset SLIDDELE).

4. Fastspænd den nye
indgangsfremfører vha.
trådføringens hurtiglås (A).

5.11.2 Mellemfremfører

1. Påfør en smule tryk på den
mellemste trådfremførings clips, og
træk den midterste trådføring (A) ud.

2. Skub den korrekte type
trådfremføring på plads (ifølge
appendikset SLIDDELE). Clipsen
fastlåser automatisk
trådfremføringen, når denne er i den
korrekte position.

0446 253 201

- 23 -

© ESAB AB 2022

5 DRIFT

5.11.3 Udgangsfremfører

1. Afmonter den nederste højre
fremføringsrulle (se afsnittet
"Udskiftning af fremføringsruller").

2. Afmonter den mellemste
trådfremføring (se afsnittet
"Mellemste trådfremføring").

3. Frigør udgangsfremførerens
hurtiglås (A) ved at folde den ud.

4. Afmonter udgangsfremføreren (B).

5. Monter den korrekte
udgangsfremfører (ifølge
appendikset SLIDDELE).

6. Fastlås den nye udgangsfremfører
ved hjælp af trådfremføringens
hurtiglås (A).

7. Genmonter det andet par
fremføringsruller, og sæt
fremføringsrullerne under tryk igen
(se afsnittet "Udskiftning af
fremføringsruller").

5.12 Rulletryk

Rulletrykket skal justeres separat på hver strammerenhed, afhængigt af det benyttede
trådmateriale og trådens diameter.

Først skal det kontrolleres, at tråden bevæger sig jævnt gennem trådføringen. Derefter
indstilles trykket for trådfremføringens trykruller. Det er vigtigt, at trykket ikke er for højt.

Figur A Figur B

Du kan kontrollere, at fremføringstrykket er indstillet korrekt, ved at fremføre tråden mod en
isoleret genstand, f.eks. et stykke træ.

Når du holder svejsebrænderen ca. 5mm (0,2 in.) fra træstykket (figur A), skal
fremføringsvalserne glide.

Hvis du holder svejsebrænderen ca. 50mm (2 in.) fra træstykket, skal tråden fremføres og
bøjes (figur B).

Nedenstående skema tjener som retningslinje og viser de omtrentlige rulletrykindstillinger
under standardforhold med korrekt bremsekraft for spolebremsen. I tilfælde af lange,
beskidte eller slidte brænderkabler skal trykket muligvis forøges. Kontrollér altid indstillingen
for rulletryk i hvert enkelt tilfælde ved at fremføre kablet mod en isoleret genstand som
beskrevet ovenfor. En liste over de omtrentlige indstillinger kan også findes på indersiden af
trådboksen i venstre side.

0446 253 201

- 24 -

© ESAB AB 2022

5 DRIFT

Ledningsmat
eriale

Ledningsdiameter (in.)

(mm)

Fe, Ss Strammerenhe

d 1
Strammerenhe

d 2

Væge Strammerenhe

d 1
Strammerenhe

d 2

Al Strammerenhe

d 1
Strammerenhe

d 2

0,02

3

0,6

0,03

0

0,8

0,04

0

1,0

0,04

0,05

1/16

5

2

1,6

1,2

1,4

Trykindstilling

2,5

3–3,5

2,5–3

1

2–3

0,07

5/64

3/32

0

2,0

2,4

1,8

2

1. Strammerenhed 1 2. Strammerenhed 2

5.13 Opbevaringsrum til sliddele

Et opbevaringsrum til sliddele findes på indersiden af trådboksens venstre dør, hvilket giver
nem adgang til et ekstra sæt ruller og trådstyr.

0446 253 201

- 25 -

© ESAB AB 2022

5 DRIFT

1. Indgangsfremfører 4. Indføringsvalser (×4 stk.)

2. Mellemfremfører 5. Kontaktspidser til svejsebrænderen (×4

stk.)

3. Udgangsfremfører

5.14 Montering af hjulsæt

5.14.1 Montering af hjulene til hjulsættets ramme

Før trådfremføringsenheden monteres på hjulsættet, skal hjulene monteres på rammen ved
hjælp af M12-skruerne, skiverne og møtrikkerne med et tilspændingsmoment på 40±4Nm
(354±35,4in.lb). De faste baghjul skal placeres parallelt med rammen.

0446 253 201

- 26 -

© ESAB AB 2022

5 DRIFT

5.14.2 Trådfremføringsenheden i lodret position

5.14.3 Trådfremføringsenheden i vandret position

BEMÆRK!

For at kunne tilslutte trådfremføreren i vandret position på hjulsættet, skal de to
stødbeskyttere på trådfremførerens dør afmonteres!

0446 253 201

- 27 -

© ESAB AB 2022

5 DRIFT

5.15 Tilslutning af begge hjulsæt og tilbehør til brænderens

trækaflastning

Hvis tilbehøret til brænderens trækaflastning skal benyttes i forbindelse med montering af
hjulsættet i en lodret position, skal samlingen foretages i denne rækkefølge:

0446 253 201

- 28 -

© ESAB AB 2022

5 DRIFT

1. Fastgør brænderens trækaflastning til trådfremføringsenheden vha. de to Torx
5-skruer.

2. Fastgør hjulsættet til trådfremføreren vha. de to skruesamlinger tæt på bagenden af
trådfremføreren. Sørg for, at de to afstandsskiver indsættes mellem hjulsættet og
trådfremføreren!

3. Fastgør hjulsættet og brænderens trækaflastning til trådfremføreren ved hjælp af de to
skruesamlinger, der er tættest på den forreste ende af trådfremføreren.

0446 253 201

- 29 -

© ESAB AB 2022

5 DRIFT

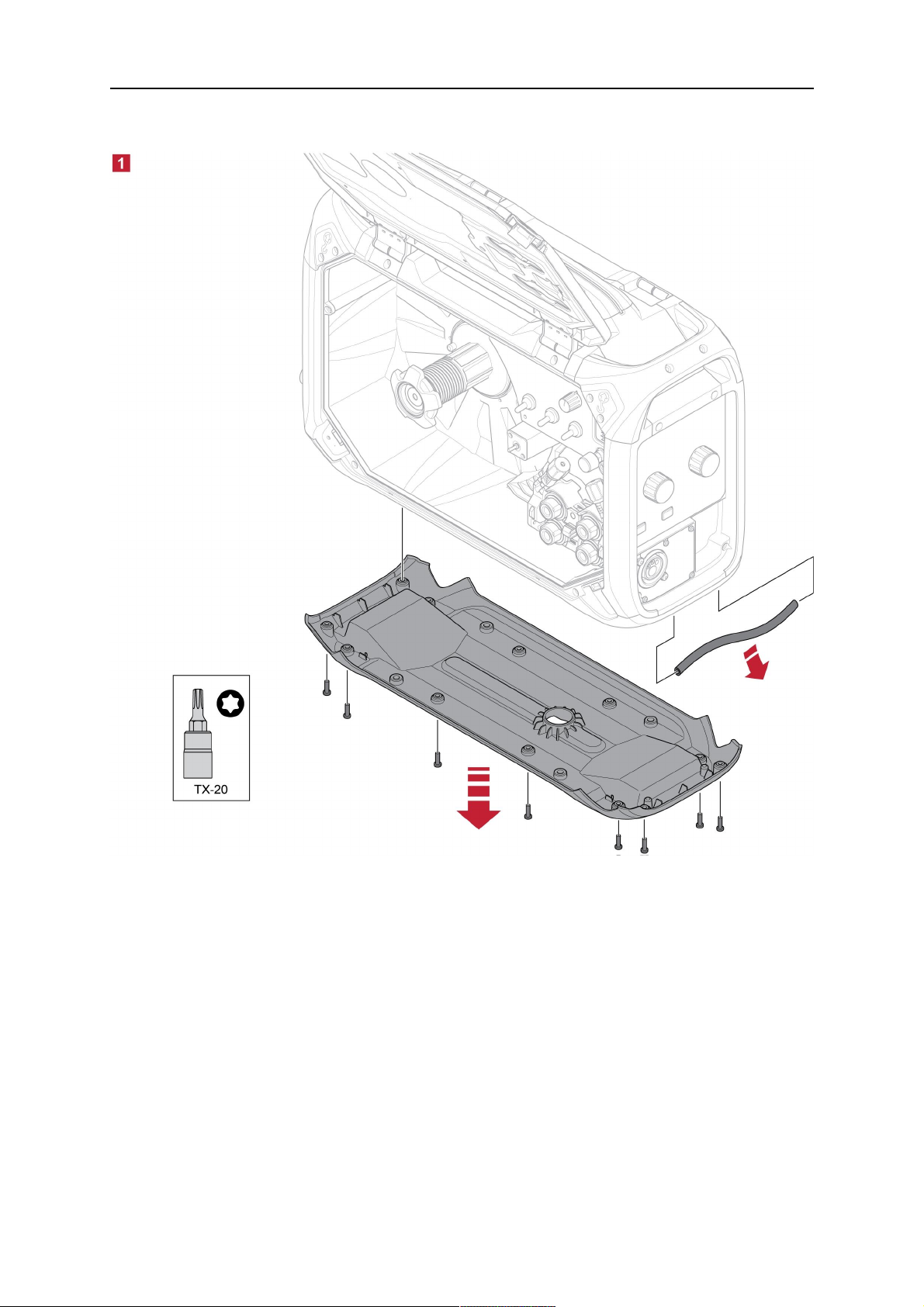

5.16 Marathon Pac™-installation

0446 253 201

- 30 -

© ESAB AB 2022

5 DRIFT

0446 253 201

- 31 -

© ESAB AB 2022

5 DRIFT

0446 253 201

- 32 -

© ESAB AB 2022

6 BETJENINGSPANEL

6 BETJENINGSPANEL

6.1 U6

6.1.1 Eksternt betjeningspanel

1. Display 4. Bløde trykknapper (funktionstaster), se

yderligere forklaring i brugervejledningen
til U6-kontrolpanelet

2. Drejeknap til indstilling af spænding 5. Knappen Menu

3. Drejeknap til indstilling af

trådfremføringshastighed og
strømstyrke

0446 253 201

- 33 -

© ESAB AB 2022

6 BETJENINGSPANEL

6.1.2 Internt betjeningspanel

1. Kontakt til gasudtømning eller rykvis

trådfremføring

3. Knap til indstilling af

gasstrømningshastigheden (kun for
produktvarianter, der indeholder en
gasflowmåler)

2. Kontakt til fjern- eller lokal betjening

(kun til Push Pull-varianter)

6.1.3 Beskrivelse af funktioner

Gasgennemskylning

Gasgennemskylning anvendes ved måling af gasstrømmen eller til at fjerne
eventuel luft eller fugt fra gasslangerne, før svejsningen påbegyndes.
Gasgennemskylning foretages, mens knappen holdes nede, og foregår uden
spænding eller start af trådfremføringen.

Rykvis fremføring af tråd

Rykvis fremføring af tråd anvendes, når der skal fremføres tråd, uden at der
tilføres spænding. Tråden fremføres, mens knappen holdes inde.

Fjernbetjening

Fjernbetjeningsfunktionen aktiverer fjernbetjeningen til Push Pull-brænderen eller
Miggytrac/Railtrac-funktionen og deaktiverer det eksterne kontrolpanel på trådfremføreren.

Lokal

Den lokale funktion aktiverer det eksterne kontrolpanel i trådfremføreren og deaktiverer
fjernbetjeningen til Push Pull-brænderen eller Miggytrac/Railtrac-funktionen.

0446 253 201

- 34 -

© ESAB AB 2022

6 BETJENINGSPANEL

6.2 Impuls

6.2.1 Eksternt betjeningspanel

1. Funktionstaster, se yderligere forklaring

i brugervejledningen til

4. Indikation af, hvilke variabler og enheder

der vises på displayet

Pulse-kontrolpanelet

2. Display 5. Drejeknap til indstilling af

trådfremføringshastighed og strømstyrke

3. Drejeknap til indstilling af

spænding/QSet™

0446 253 201

6. Angivelse af aktiveret VRD

(spændingsreduktionsanordning)

- 35 -

© ESAB AB 2022

6 BETJENINGSPANEL

6.2.2 Internt betjeningspanel

1. Knap til indstilling af

gasstrømningshastigheden

6.3 Indstilling af gasflowet.

Gasflowet justeres vha. knappen på det interne betjeningspanel. Den
nuværende gasstrømningshastighed vises på gasflowmåleren over knappen.

BEMÆRK!

Værdien på flowmålerens skala vil kun være korrekt, hvis
trådfremføreren er i opretstående position!

6.4 Sådan drejes det eksterne kontrolpanel

Det er muligt at dreje det eksterne betjeningspanel 90 grader for at anvende trådfremføreren
i vandret position.

1. Afmontér de fire skruer til betjeningspanelet, og afmontér panelet.

2. Drej betjeningspanelet 90 grader mod uret.

3. Fastgør betjeningspanelet, og sørg for at de små tapper befinder sig i den korrekte
position.

4. Spænd skruerne.

0446 253 201

- 36 -

© ESAB AB 2022

6 BETJENINGSPANEL

0446 253 201

- 37 -

© ESAB AB 2022

7 VEDLIGEHOLDELSE

7 VEDLIGEHOLDELSE

BEMÆRK!

Regelmæssig vedligeholdelse er vigtigt for at opnå en sikker og pålidelig drift.

FORSIGTIG!

Alle leverandørens garantiforpligtelser bortfalder, såfremt kunden forsøger at afhjælpe
fejl i produktet i garantiperioden.

7.1 Eftersyn og rengøring

Trådfremføringsmekanisme

Kontroller regelmæssigt, at trådfremføringsenheden ikke er blokeret af snavs.

• Rengøring og udskiftning af slidte dele i trådfremføringsmekanismen skal foretages

regelmæssigt, så trådfremføringen kan foretages uden problemer. Bemærk, at hvis
forspændingen er indstillet for hårdt, så kan der forekomme unormal slitage på
trykrullen, fremføringsrullen og trådføringen.

• Rens foringerne og andre mekaniske dele på trådfremføreren med trykluft med jævne

mellemrum, eller hvis trådfremføreren virker langsom.

• Udskiftning af mundstykke

• Kontrol af drivhjul

• Ændring af tandhjulspakken

Svejsebrænder

• Svejsebrænderens sliddele skal rengøres og udskiftes regelmæssigt for at sikre

problemfri trådfremføring. Trådfremføringen skal blæses ren, og kontaktpunktet skal
rengøres jævnligt.

0446 253 201

- 38 -

© ESAB AB 2022

8 FEJLAFHJÆLPNING

8 FEJLAFHJÆLPNING

For en beskrivelse af de fejl der kan opstå på det eksterne kontrolpanel, se
brugervejledningen til det pågældende kontrolpanel

Udfør følgende kontroller og eftersyn, før der tilkaldes en autoriseret servicetekniker.

Fejlsymptom Afhjælpning

Trådfremføringen er
langsom/stiv på vej
gennem
trådfremføringsmekanisme
n.

• Rens foringerne og andre mekaniske dele på
trådfremføreren med trykluft.

0446 253 201

- 39 -

© ESAB AB 2022

9 BESTILLING AF RESERVEDELE

9 BESTILLING AF RESERVEDELE

FORSIGTIG!

Reparationer og arbejde på elektriske installationer skal udføres af en autoriseret
servicetekniker fra ESAB. Benyt kun ESAB's originale reservedele og sliddele.

RobustFeedU6 og RobustFeedPulse er designet og testet i henhold til de internationale og
europæiske standarder EN IEC 60974-5 og EN IEC 60974-10 Klasse A, den canadiske
standard CAN/CSA-E60974-5 og den amerikanske standard ANSI/IEC 60974-5. Den
serviceafdeling, der har udført service- eller reparationsarbejde, er forpligtet til at sikre, at
produktet fortsat er i overensstemmelse med ovennævnte standarder.

Reserve- og sliddele kan bestilles via den nærmeste ESAB-forhandler. esab.com. Ved
bestilling skal produkttype, serienummer, betegnelse og reservedelsnummer i
overensstemmelse med reservedelslisten angives. Dette letter afsendelsen og sikrer korrekt
levering.

0446 253 201

- 40 -

© ESAB AB 2022

DIAGRAM

DIAGRAM

RobustFeed U6/Pulse

0446 253 201

- 41 -

© ESAB AB 2022

DIAGRAM

RobustFeed U6/Pulse EURO Push Pull

0446 253 201

- 42 -

© ESAB AB 2022

DIAGRAM

RobustFeed U6/Pulse Tweco Push Pull

0446 253 201

- 43 -

© ESAB AB 2022

BESTILLINGSNUMRE

BESTILLINGSNUMRE

Ordering no. Denomination Note

0445 800 897 RobustFeed U6, Water With EURO connector, torch

cooling system

0445 800 887 RobustFeedU6, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0445 800 888 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 894 RobustFeedPulse, Water With EURO connector, torch

cooling system

0445 800 891 RobustFeedPulse, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0446 253 201

- 44 -

© ESAB AB 2022

BESTILLINGSNUMRE

Ordering no. Denomination Note

0445 800 892 RobustFeed Pulse, Offshore, Water,

ELP, Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 890 RobustFeedU6, Offshore, PushPull,

Mechanized MIG

With Tweco 4 connector, heater,
gas flow meter and MMA

0445 800 893 RobustFeedPulse, Offshore, PushPull With Tweco 4 connector, heater,

gas flow meter and MMA

0445 800 902 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG
(VRDactivated)

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA (for AU

region)
0463 708 001 Spare parts list RobustFeedU6, RobustFeedPulse
0463 707 001 Service manual RobustFeedU6, RobustFeedPulse

0459 287 * Instruction manual Aristo® U6
0463 459 * Instruction manual MA25Pulse

De tre sidste cifre i manualens dokumentnummer angiver manualens version. De er derfor
erstattet med * her. Sørg for at bruge en manual med et serienummer eller softwareversion,
som svarer til produktet, se forsiden af manualen.

Tekniske dokumentation er tilgængelig på internet på adressen: www.esab.com.

0446 253 201

- 45 -

© ESAB AB 2022

SLIDDELE

SLIDDELE

Fe, Ss and cored wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

V-groove X X 0445 850 001

X X 0445 850 002

X 0445 850 003
X X 0445 850 004

X 0445 850 005

X X 0445 850 006

X 0445 850 007

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 882

0445 830 883 (Tweco)

0445 830 881 (Euro)

Cored wire – Different wire guides dependent on wire diameter!

Wire diameter (in.)

(mm)

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

3/32

2.4

Feed roller

Feed roller

V-K-knurled X X 0445 850 030

X 0445 850 031
X X 0445 850 032

X 0445 850 033

X 0445 850 034

X 0445 850 035

X 0445 850 036

Inlet wire guide Middle wire guide Outlet wire guide

Wire diameter 0.040–1/16in.

0.9–1.6mm

Wire diameter 0.070–3/32in.

1.8–2.4mm

0445 822 001

(2 mm)

0445 822 002

(3 mm)

0446 080 882

0446 080 883

0445 830 883 (Tweco)

0445 830 881 (Euro)

0445 830 884 (Tweco)

0445 830 882 (Euro)

0446 253 201

- 46 -

© ESAB AB 2022

SLIDDELE

Al wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8
Feed roller

U-groove X X 0445 850 050

X X 0445 850 051

X X 0445 850 052

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 881

0445 830 886 (Tweco)

0445 830 885 (Euro)

0446 253 201

- 47 -

© ESAB AB 2022

TILBEHØR

TILBEHØR

0446 081 880 Wheel kit

0349 313 450 Trolley

0349 313 700 Wire feeder trolley for 400mm coils

0446 123 880 Liquid cooling kit

0446 082 880 Torch strain relief

F102 440 880 Quick connectorMarathon Pac™

0465 508 880 Guide pin extension kit

For the feeder assembled with the wheel kit

0446 253 201

- 48 -

© ESAB AB 2022

TILBEHØR

0446 956 880 Boom adaptor kit including a stopper for

RobustFeed door

For assembly instructions, refer to the Boom
adaptor assembly instruction manual

0446 958 880 Torch holder

For assembly on the RobustFeed

For assembly instructions, refer to the Torch
holder assembly instruction manual

0459 491 880 Remote control unit MTA1CAN

• MIG/MAG: wire feed speed and voltage

• MMA: current and arc force

• TIG: current, pulse and background
current

0459 491 882 Remote control unit M110ProgCAN

• Choice of one of 10 programs

• MIG/MAG: voltage deviation

• TIG: and MMA current deviation

0459 554 880 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)

0459 554 980 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)HD

Interconnection cable with pre-assembled strain relief, Air cooled, 70mm2:

0446 255 880 2 m (7ft.)
0446 255 881 5m (16ft.)
0446 255 882 10 m (33ft.)
0446 255 883 15 m (49 ft)
0446 255 884 20 m (66 ft)
0446 255 885 25 m (82 ft)
0446 255 886 35 m (115 ft)

0446 253 201

- 49 -

© ESAB AB 2022

TILBEHØR

Interconnection cable with pre-assembled strain relief, Liquid cooled, 70mm2:

0446 255 890 2 m (7ft.)
0446 255 891 5m (16ft.)
0446 255 892 10 m (33ft.)
0446 255 893 15 m (49 ft)
0446 255 894 20 m (66 ft)
0446 255 895 25 m (82 ft)
0446 255 896 35 m (115 ft)

Interconnection cable without strain relief, Air cooled, 95mm2:

0459 528 960 1.7 m (7ft.)
0459 528 961 5m (16ft.)
0459 528 962 10 m (33ft.)
0460 528 963 15 m (49 ft)
0460 528 964 25 m (82 ft)
0460 528 965 35 m (115 ft)

Interconnection cable without strain relief, Liquid cooled, 95mm2:

0459 528 970 1.7 m (7ft.)
0459 528 971 5m (16ft.)
0459 528 972 10 m (33ft.)
0459 528 973 15 m (49 ft)
0459 528 974 25 m (82 ft)
0459 528 975 35 m (115 ft)

0446 050 881 Interconnection strain relief kit

(for update of cables without strain relief)

MIG/MAG welding torches:

More informa-

EURO, Tweco and Push Pull torches

tion at the
nearest ESAB
agency

0446 253 201

- 50 -

© ESAB AB 2022

TILBEHØR

0457 357 882 Miggytrac™ B501

Equipment for mechanized welding

0459 990 645 Miggytrac™ B5001

Equipment for mechanized welding

0398 146 016 Railtrac™ B42V

Equipment for mechanized welding

0459 990 644 Railtrac™ BV2000

Equipment for mechanized welding

0446 253 201

- 51 -

© ESAB AB 2022

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

manuals.esab.com

For contact information visit esab.com
