ESAB RobustFeed U6, RobustFeed Pulse Instruction manual [it]

Aristo®

RobustFeedU6,
RobustFeedPulse

Manuale di istruzioni

0446 253 201 IT 20221228

Valid for: serial no. 014-, 019-, 251-xxx-xxxx

SOMMARIO

1

SICUREZZA

1.1 Significato dei simboli

1.2 Precauzioni per la sicurezza

2

INTRODUZIONE

2.1 Dotazioni

3

DATI TECNICI

4

INSTALLAZIONE

4.1 Istruzioni per il sollevamento

5

FUNZIONAMENTO

5.1 Valori di corrente massimi raccomandati per il set di cavi di

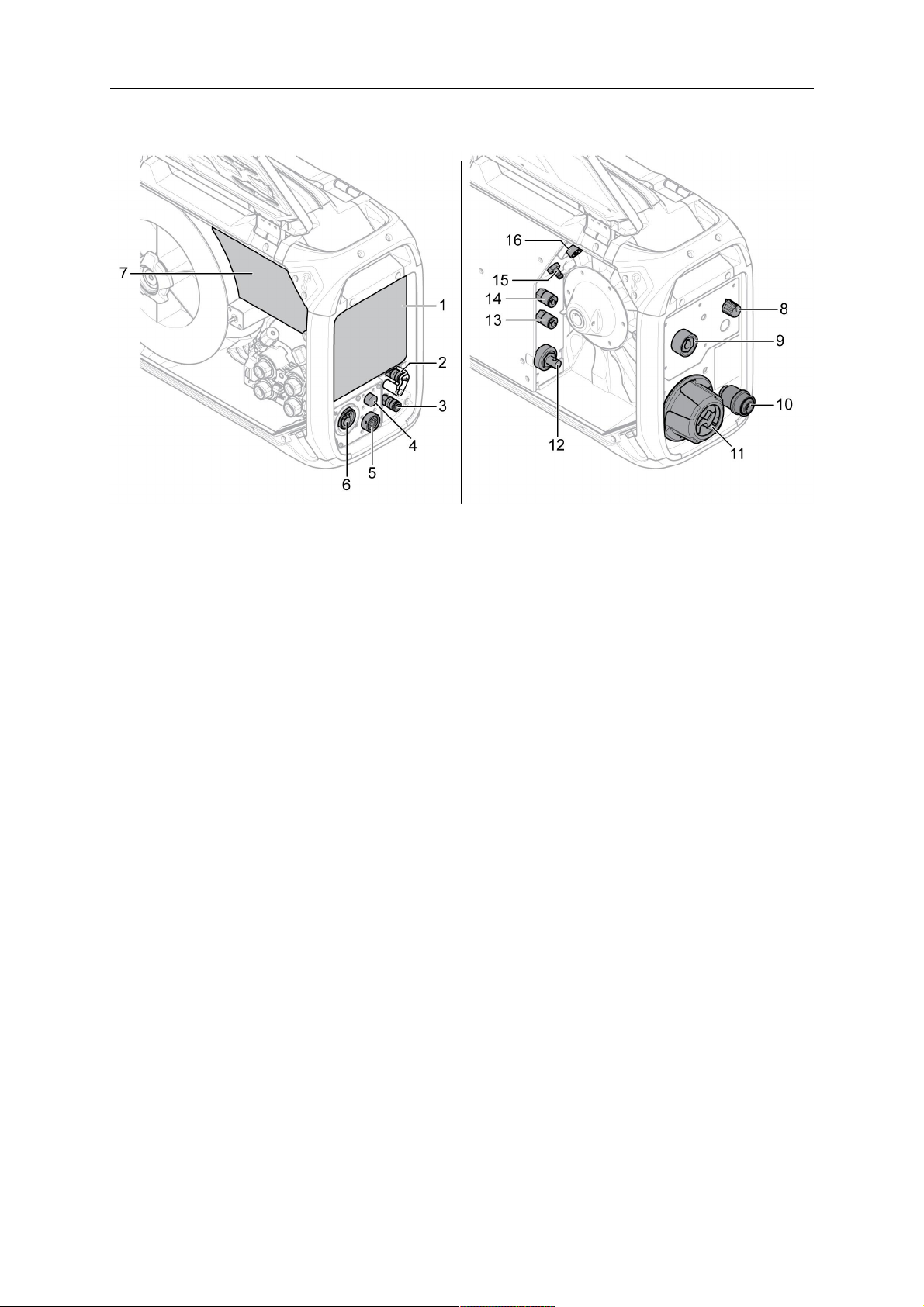

5.2 Attacchi e dispositivi di controllo

5.3 Collegamento del liquido di raffreddamento

5.4 Retrofit del kit pressacavo di interconnessione

5.5 Interruttore kit calore (solo varianti Offshore)

5.6 Procedura di avviamento

5.7 Illuminazione all'interno del gruppo trainafilo

5.8 Freno della bobina

5.9 Sostituzione e caricamento del filo

5.10 Sostituzione dei rulli di trascinamento

5.11 Sostituzione delle guide del filo

.................................................................................................

...........................................................................

.................................................................

..........................................................................................

.................................................................................................

..............................................................................................

.........................................................................................

................................................................

......................................................................................

collegamento

..........................................................................................

.........................................................

.......................................

.................................

.....................................

.......................................................................

.....................................

..................................................................................

......................................................

.................................................

............................................................

6

6

6

10

10

11

13

13

15

16

17

18

19

21

21

21

21

22

22

23

5.11.1 Guida del filo in ingresso ...................................................................... 23

5.11.2 Guida del filo intermedia....................................................................... 24

5.11.3 Guida del filo in uscita .......................................................................... 24

5.12 Pressione dei rulli

5.13 Vano di stoccaggio dei componenti soggetti a usura

5.14 Fissaggio del kit rotelle

5.14.1 Fissaggio delle rotelle al telaio del kit rotelle ........................................ 27

5.14.2 Gruppo trainafilo in posizione verticale ................................................ 28

5.14.3 Gruppo trainafilo in posizione orizzontale ............................................ 28

5.15 Fissaggio del kit rotelle e dell'accessorio pressacavo della torcia

5.16 Installazione di Marathon PAC™

6

PANNELLO DI CONTROLLO

6.1 U6

6.1.1 Pannello di controllo esterno ................................................................ 34

6.1.2 Pannello di controllo interno ................................................................. 35

6.1.3 Spiegazione delle funzioni.................................................................... 35

6.2 Impulsi

.............................................................................................................

.....................................................................................................

..................................................................................

........................

.........................................................................

...........................................................

......................................................................

...

24

26

27

29

31

34

34

36

6.2.1 Pannello di controllo esterno ................................................................ 36

6.2.2 Pannello di controllo interno ................................................................. 37

6.3 Impostazione della portata del gas

0446 253 201 © ESAB AB 2022

.......................................................

37

SOMMARIO

6.4 Rotazione del pannello di controllo esterno

7

MANUTENZIONE

7.1 Controllo e pulizia

8

SOLUZIONE DEI PROBLEMI

9

ORDINAZIONE DEI RICAMBI
SCHEMA ELETTRICO
NUMERI DI ORDINAZIONE
COMPONENTI SOGGETTI A USURA
ACCESSORI

........................................................................................................

........................................................................................

..................................................................................

.....................................................................

.....................................................................

........................................................................................

................................................................................

................................................................

........................................

37

39

39

40

41
42
45
47
49

Diritti riservati di modifica delle specifiche senza preavviso.

0446 253 201 © ESAB AB 2022

1 SICUREZZA

1 SICUREZZA

1.1 Significato dei simboli

Utilizzo in questo manuale: Significa Attenzione! State attenti!

PERICOLO!
Significa rischi immediati che, se non evitati, avranno come conseguenza

immediata, lesioni gravi o addirittura letali.

ATTENZIONE!
Significa possibili pericoli che potrebbero dar luogo a lesioni fisiche o

addirittura letali.

AVVISO!
Significa rischi che potrebbero causare lesioni fisiche.

ATTENZIONE!

Prima dell'uso, leggere attentamente il manuale di
istruzioni e attenersi a quanto riportato sulle etichette,
alle procedure di sicurezza e alle schede di sicurezza
(SDS).

1.2 Precauzioni per la sicurezza

Gli utilizzatori degli apparecchi ESAB sono responsabili del rispetto di tutte le misure di
sicurezza pertinenti da parte del personale che opera con l'apparecchio o nelle sue
vicinanze. Le misure di sicurezza devono soddisfare i requisiti previsti per questo tipo di
apparecchi. Oltre alle norme standard applicabili ai luoghi di lavoro è opportuno rispettare le
indicazioni che seguono.

Tutte le lavorazioni devono essere eseguite da personale addestrato e in possesso di una
buona conoscenza dell'apparecchio. L'azionamento errato dell'apparecchio può dare origine
a situazioni di pericolo che possono causare lesioni all'operatore e danni all'apparecchio.

1. Tutto il personale che utilizza l'apparecchio deve conoscere:
○ il suo funzionamento;
○ l'ubicazione degli arresti di emergenza;
○ le sue funzioni;
○ le misure di sicurezza pertinenti;
○ saldatura e taglio o altre funzioni applicabili dell'apparecchio

2. L'operatore deve accertarsi:
○ che nessun estraneo si trovi all'interno dell'area di lavoro dell’apparecchio per

saldatura prima che questo venga messo in funzione

○ che tutti indossino protezioni quando si innesca l'arco o si inizia il lavoro con

l'apparecchio

3. Il luogo di lavoro deve essere:
○ adeguato allo scopo;
○ esente da correnti d'aria.

0446 253 201

- 6 -

© ESAB AB 2022

1 SICUREZZA

4. Dispositivi di protezione individuale:
○ Usare sempre le attrezzature di protezione consigliate, come occhiali di

sicurezza, abiti ignifughi e guanti di sicurezza

○ Non indossare indumenti o accessori ampi come sciarpe, braccialetti, anelli e

affini, che possono impigliarsi o provocare ustioni

5. Precauzioni generali:
○ Accertarsi che il cavo di ritorno sia fissato saldamente
○ Ogni intervento sui componenti elettrici deve essere effettuato solo da

personale specializzato

○ Devono essere disponibili a portata di mano attrezzature antincendio adeguate e

chiaramente indicate

○ Non eseguire mai lubrificazioni e interventi di manutenzione sull'apparecchio per

saldatura quando è in esercizio

Se dotato di refrigerante ESAB

Utilizzare esclusivamente un refrigerante approvato da ESAB. I refrigeranti non approvati
potrebbero danneggiare l'apparecchio e mettere a rischio la sicurezza del prodotto. In
presenza di danni derivanti da tale negligenza, gli obblighi di garanzia di ESAB decadono.

Per informazioni sull'ordinazione, vedere il capitolo "ACCESSORI" nel manuale di istruzioni.

ATTENZIONE!

La saldatura ad arco e il taglio possono causare lesioni all'operatore o ad altre
persone. Durante la saldatura e il taglio adottare le opportune precauzioni.

SCOSSA ELETTRICA: può uccidere

• Non toccare i componenti elettrici sotto tensione o gli elettrodi con le mani
nude oppure quando si indossano guanti o indumenti bagnati

• Isolarsi dal pezzo da lavorare e dal terreno.

• Assicurarsi che la posizione di lavoro sia sicura

CAMPI ELETTRICI E MAGNETICI: possono nuocere alla salute

• Gli operatori portatori di pacemaker devono consultare un medico prima di
eseguire operazioni di saldatura. I campi elettromagnetici possono
provocare interferenze con determinati pacemaker.

• L'esposizione a campi elettromagnetici può provocare effetti sulla salute
ancora sconosciuti.

• Gli operatori devono adottare le procedure riportate di seguito per ridurre
al minimo l'esposizione ai campi elettromagnetici:

○ Portare i cavi da lavoro e l'elettrodo sullo stesso lato del corpo. Se

possibile, fissarli con del nastro. Non posizionarsi tra la torcia e i cavi
da lavoro. Non avvolgere mai la torcia o il cavo da lavoro attorno al
corpo. Tenere il più lontano possibile dal corpo i cavi e il generatore
di saldatura.

○ Collegare il cavo da lavoro al pezzo da saldare il più vicino possibile

all'area da saldare.

0446 253 201

ESALAZIONI E GAS: possono nuocere alla salute

• Tenere la testa lontano dalle esalazioni

• Eliminare le esalazioni e i gas dall'area in cui si respira e in generale
dall'area di lavoro, utilizzando sistemi di ventilazione o di aspirazione
presso l'arco o entrambi

- 7 -

© ESAB AB 2022

1 SICUREZZA

RAGGI DELL'ARCO: possono causare lesioni agli occhi e ustioni

• Proteggere gli occhi e il corpo. Utilizzare l'apposito schermo per saldatura
e le lenti con filtro e indossare indumenti di protezione

• Proteggere le persone presenti mediante schermi o tende

RUMORE: il rumore eccessivo può danneggiare l'udito

Proteggere le orecchie. Utilizzare le cuffie o altri dispositivi di protezione
dell'udito.

PARTI MOBILI: possono provocare lesioni

• Tenere tutte le porte, i pannelli e i coperchi chiusi e fissati saldamente in
posizione. Se necessario, consentire solo al personale qualificato di
rimuovere i coperchi per gli interventi di manutenzione e la risoluzione dei
problemi. Reinstallare i pannelli o i coperchi e chiudere le porte quando
l'intervento di manutenzione è stato ultimato e prima di avviare il motore.

• Arrestare il motore prima di installare o collegare l'unità.

• Tenere mani, capelli, abiti ampi e attrezzi lontano dalle parti mobili.

PERICOLO D'INCENDIO

• Le scintille (gocce di saldatura) possono causare incendi. Accertarsi quindi
che nelle vicinanze non siano presenti materiali infiammabili

• Non utilizzare in contenitori chiusi.

SUPERFICIE CALDA: le parti possono provocare scottature

• Non toccare le parti a mani nude.

• Attendere il raffreddamento prima di toccare l'attrezzatura.

• Per maneggiare le parti calde, utilizzare dispositivi adatti e/o indossare
guanti isolanti per evitare scottature.

GUASTI: in caso di guasti richiedere l'assistenza di persone esperte.

PROTEGGERE SE STESSI E GLI ALTRI!

AVVISO!

Questo prodotto è destinato esclusivamente alla saldatura ad arco.

AVVISO!

L'apparecchiatura di Class A non è destinata all'uso in
luoghi residenziali in cui l'energia elettrica viene fornita
dalla rete pubblica di alimentazione a bassa tensione. A
causa di disturbi sia condotti che radiati, potrebbe
essere difficile assicurare la compatibilità
elettromagnetica di apparecchiature di Class A in questi
luoghi.

0446 253 201

- 8 -

© ESAB AB 2022

1 SICUREZZA

NOTA:
Lo smaltimento delle apparecchiature elettroniche

deve essere effettuato presso la struttura di
riciclaggio.

In osservanza della direttiva europea 2012/19/CE sui
rifiuti di apparecchiature elettriche ed elettroniche e
della relativa attuazione nella legislazione nazionale, le
apparecchiature elettriche e/o elettroniche che giungono
a fine vita operativa devono essere smaltite presso una
struttura di riciclaggio.

In quanto responsabile delle apparecchiature, è
tenuto/a ad informarsi sulle stazioni di raccolta
autorizzate.

Per ulteriori informazioni contattare il rivenditore ESAB
più vicino.

ESAB dispone di un vasto assortimento di accessori e dispositivi di protezione
individuale acquistabili. Per informazioni sull'ordinazione contattare il rivenditore
ESAB di zona oppure visitare il nostro sito Web.

0446 253 201

- 9 -

© ESAB AB 2022

2 INTRODUZIONE

2 INTRODUZIONE

RobustFeed con pannello di controllo U6 o Pulse è indicato per eseguire la saldatura
MIG/MAG insieme a generatori di saldatura basati su CAN 400A, 500A e 600A.

Il gruppo trainafilo viene fornito in diverse varianti (vedere l'appendice "NUMERI
D'ORDINE").

NOTA:

Le varianti di gruppo trainafilo dotate di ELP (ESAB Logic Pump) sono destinate
all'uso con generatori di saldatura con funzione ELP. Per ulteriori informazioni
sull'ELP, vedere la sezione "Collegamento del liquido di raffreddamento".

I gruppi trainafilo sono sigillati e includono meccanismi di avanzamento filo a quattro rulli e i
necessari comandi elettronici.

Può essere utilizzato con una bobina del filo standard Ø 200 e Ø 300 mm o con Marathon
Pac™ di ESAB tramite un adattatore per alimentare il filo.

Il gruppo trainafilo può essere posizionato su un carrello, sospeso al di sopra della
postazione di lavoro o sul pavimento (in posizione verticale o orizzontale, con o senza
rotelle).

Gli accessori di ESAB per il prodotto sono reperibili nel capitolo "ACCESSORI" del
presente manuale.

2.1 Dotazioni

Il gruppo trainafilo viene fornito completo di:

• Manuale di istruzioni - Gruppo trainafilo

• Manuale di istruzioni - Pannello di controllo

• Guida rapida

• Rulli di azionamento: 0,9/1,0 mm (0,040 poll.) / 1,2 mm (0,045 poll.)

• Guide del filo: 0,6-1,6 mm (0,023-1/16 poll.)

I manuali di istruzioni in altre lingue possono essere scaricati dal sito Internet:

manuals.esab.com

0446 253 201

- 10 -

© ESAB AB 2022

3 DATI TECNICI

3 DATI TECNICI

RobustFeedU6, RobustFeedU82 e RobustFeedPulse

Tensione di alimentazione 42 V CA, 50 - 60 Hz
Potenza richiesta 181 VA

Corrente di alimentazione nominale I

1

4,3 A

Dati di regolazione:

Velocità di alimentazione del filo

1

0,8 - 25,0 m/min (32 - 984 poll./min)

Collegamento della torcia EURO, Tweco 4
Diametro max. della bobina del filo 300 mm (12 poll.)

Dimensioni filo:

Fe 0,6 - 2,0 mm (0,023 - 5/64 poll.)
Ss 0,6 - 1,6 mm (0,023 - 1/16 poll.)
Al 0,8 - 1,6 mm (0,031 - 1/16 poll.)
Filo animato 0,9 - 2,4 mm (0,035 - 3/32 poll.)

Peso 16,7–18,5 kg (36,8–40,8lb.)
Peso massimo della bobina di filo 20,0 kg (44,1 lb.)
Dimensioni (l×p×a) 595×250×430mm (23,4×9,8×16,9poll.)
Temperatura di esercizio Da -20 a +55°C
Temperatura di trasporto e stoccaggio Da -40 a +80°C (da -40 a+176°F)
Gas di protezione Tutti i tipi sono indicati per la saldatura

MIG/MAG

Pressione massima del gas 5 bar (72,5 psi)

Refrigerante

1)

Refrigerante miscelato ESAB, pronto all'uso

Pressione massima del refrigerante 5 bar (72,5 psi)

Carico ammissibile a +40°C:

35% 630 A
Ciclo di lavoro 60% 500 A
Ciclo di lavoro 100% 400 A

Carico ammissibile a +55°C:

35% 600 A
Ciclo di lavoro 60% 450 A
Ciclo di lavoro 100% 350 A
Grado di protezione IP44

)

Per "RobustFeedU6, Offshore, Acqua", "RobustFeedU6, Offshore, Acqua, Push Pull",

1

"RobustFeedPulse, Offshore, Acqua", "RobustFeedU82, Offshore, Acqua",
"RobustFeedU82, Offshore, Acqua, Push Pull" e "RobustFeedPulse, Offshore, Acqua,
Push Pull")

Tempo caldo di saldatura

Il tempo caldo di saldatura indica il tempo, espresso in percentuale di un periodo di dieci
minuti, per cui è possibile saldare o tagliare ad un certo carico senza causare sovraccarichi.

0446 253 201

- 11 -

© ESAB AB 2022

3 DATI TECNICI

Classe di protezione

Il codice IPdefinisce la classe di protezione, vale a dire il grado di protezione dalla
penetrazione di corpi solidi o acqua.

Gli apparecchi contrassegnati con l'indicazione IP44 sono intesi per l'uso al chiuso e
all'aperto e possono sopportare la pioggia da tutte le direzioni.

0446 253 201

- 12 -

© ESAB AB 2022

4 INSTALLAZIONE

4 INSTALLAZIONE

L'installazione deve essere effettuata da un professionista.

ATTENZIONE!

Quando la saldatura viene effettuata in un ambiente particolarmente pericoloso dal
punto di vista elettrico, utilizzare solo generatori adeguati a tale ambiente. Tali

generatori possono essere identificati mediante il simbolo .

AVVISO!

Questo prodotto è destinato ad impieghi industriali. In ambito domestico esso può
causare interferenze radio. L'adozione di precauzioni adeguate è di responsabilità
dell'utente.

4.1 Istruzioni per il sollevamento

AVVISO!

Rischio di schiacciamento durante il sollevamento del trainafilo. Non dimenticare di
proteggersi e di informare i presenti del rischio.

AVVISO!

Per evitare lesioni personali e/o danni alle apparecchiature, sollevare l'attrezzatura
utilizzando i metodi e i punti di fissaggio indicati di seguito.

0446 253 201

- 13 -

© ESAB AB 2022

4 INSTALLAZIONE

AVVISO!

Non appoggiare né fissare oggetti pesanti sul gruppo trainafilo quando lo si solleva. I
punti di sollevamento sono previsti per un peso massimo totale di 44 kg/97 lb
quando si solleva l'apparecchio utilizzando le due impugnature esterne superiori
come illustrato nell'immagine sopra.

Il peso approvato di 44kg/97lb include il gruppo trainafilo e gli accessori (il peso
standard del gruppo trainafilo è 18,5kg/40.8lb, per tutti i pesi vedere il capitolo
CARATTERISTICHE TECNICHE).

0446 253 201

- 14 -

© ESAB AB 2022

5 FUNZIONAMENTO

5 FUNZIONAMENTO

Le norme generali di sicurezza per la movimentazione dell'apparecchio sono riportate
nel capitolo "SICUREZZA" del presente manuale. Leggerle attentamente prima di
iniziare ad utilizzare l'apparecchio!

ATTENZIONE!

Per evitare scosse elettriche, non toccare il filo dell'elettrodo o le parti in contatto con
esso, né il cavo o i collegamenti non isolati.

NOTA:

Durante gli spostamenti dell'apparecchio, utilizzare l'apposita maniglia per il trasporto.
Non tirare mai l'attrezzatura dalla torcia di saldatura.

ATTENZIONE!

Le unità trainafilo sono destinate soltanto all'uso con generatori in modalità
MIG/MAG e MMA. Se utilizzate in modalità MIG/MAG, il supporto MMA deve essere
scollegato dal trainafilo e l'OKC deve essere coperto. Se utilizzata in modalità MMA,
la torcia MIG/MAG deve essere isolata o mantenuta nel supporto della torcia, se
disponibile, altrimenti la torcia/supporto si eccitano e diventano sotto tensione.

ATTENZIONE!

Assicurarsi che i pannelli laterali siano chiusi mentre l'apparecchio è in funzione.

0446 253 201

- 15 -

© ESAB AB 2022

5 FUNZIONAMENTO

ATTENZIONE!

Per evitare che la bobina scivoli via
dal mozzo, bloccarla serrando il
dado.

AVVISO!

Prima di inserire il filo di saldatura, assicurarsi di aver rimosso bordi taglienti e
bavature dall'estremità del filo, per evitare che il filo resti impigliato nella guida della
torcia.

ATTENZIONE!

Gli organi rotanti possono causare lesioni. Prestare la
massima attenzione.

ATTENZIONE!

Fissare l'apparecchio in modo sicuro soprattutto se il terreno è in pendenza o non è
uniforme.

5.1 Valori di corrente massimi raccomandati per il set di cavi di collegamento

A una temperatura ambiente di +25°C e un ciclo di lavoro normale di 10 minuti:

Area cavi Ciclo di lavoro Perdita di tensione in

100% 60% 35%

70 mm² 350 A 400 A 480 A 0,28 V / 100 A
95 mm² 400 A 500 A 600 A 0,21 V / 100 A

A una temperatura ambiente di +40°C e un ciclo di lavoro normale di 10 minuti:

Area cavi Ciclo di lavoro Perdita di tensione in

100% 60% 35%

70 mm² 310 A 350 A 420 A 0,30 V / 100 A
95 mm² 375 A 430 A 525 A 0,23 V / 100 A

10m

10m

Tempo caldo di saldatura

Il tempo caldo di saldatura indica il tempo, espresso in percentuale di un periodo di dieci
minuti, per cui è possibile saldare o tagliare ad un certo carico senza causare sovraccarichi.

0446 253 201

- 16 -

© ESAB AB 2022

5 FUNZIONAMENTO

5.2 Attacchi e dispositivi di controllo

1. Pannello di controllo esterno (vedere il

capitolo "PANNELLO DI
CONTROLLO")

2. Attacco per liquido di raffreddamento

per la torcia di saldatura, con ELP

1)

9. Attacco per torcia di saldatura MMA

(OKC)3)(solo sulle varianti di prodotto
con MMA)

10. Ingresso filo per l'uso con Marathon

Pac™ (opzionale)

(solo sulle varianti di prodotto con ELP)

3. Attacco per il liquido di raffreddamento

dalla torcia di saldatura

4. Attacco per il cavo del grilletto Tweco

(solo in combinazione con la torcia

11. Passacavo interconnessione per i cavi

per l'alimentatore

12. Attacco per la corrente di saldatura

fornita dall'alimentatore (OKC)

Tweco)

5. Attacco per il telecomando (opzionale) 13.Attacco per il liquido di raffreddamento

all'alimentatore (gruppo di
raffreddamento)

6. Attacco per torcia di saldatura

MIG/MAG (tipo Euro o Tweco)

2)

14. Attacco per il liquido di raffreddamento

dall'alimentatore (gruppo di
raffreddamento)

7. Pannello di controllo interno (vedere il

15. Attacco per il gas di protezione

capitolo "PANNELLO DI
CONTROLLO")

8. Interruttore kit calore (varianti Offshore) 16. Attacco per il cavo di comando

proveniente dall'alimentatore

1)

ELP = ESAB Logic Pump (vedere la sezione "Collegamento del liquido di
raffreddamento")

0446 253 201

- 17 -

© ESAB AB 2022
