ESAB RobustFeed U6, RobustFeed Pulse Instruction manual [es]

Aristo®

RobustFeedU6 y
RobustFeedPulse

Manual de instrucciones

0446 253 201 ES 20221228

Valid for: serial no. 014-, 019-, 251-xxx-xxxx

TABLA DE CONTENIDO

1

SEGURIDAD

1.1 Significado de los símbolos

1.2 Precauciones de seguridad

2

INTRODUCCIÓN

2.1 Equipamiento

3

CARACTERÍSTICAS TÉCNICAS

4

INSTALACIÓN

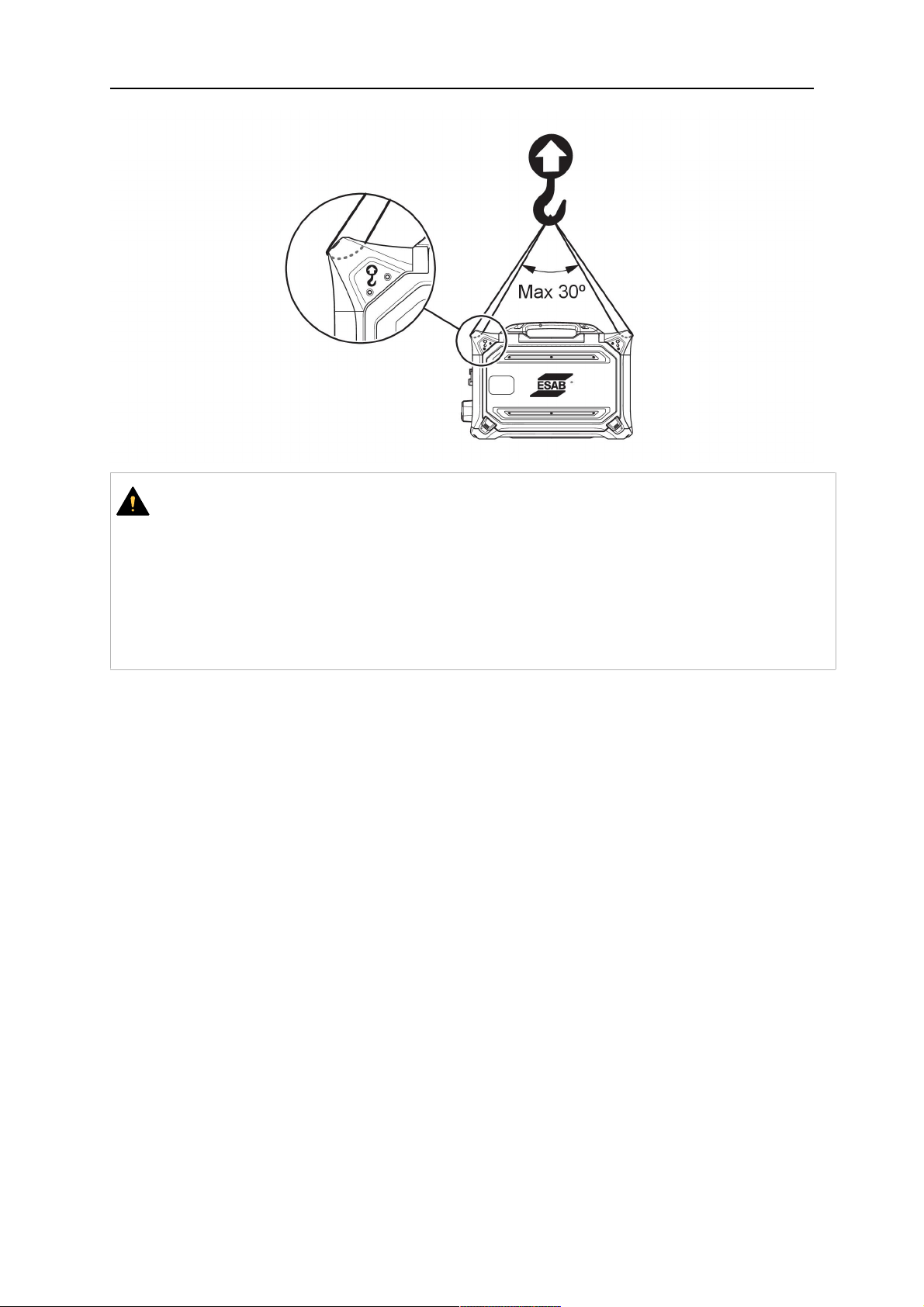

4.1 Instrucciones de elevación

5

FUNCIONAMIENTO

5.1 Valores de corriente máximos recomendados para el juego de

5.2 Conexiones y dispositivos de control

5.3 Conexión del líquido de refrigeración

5.4 Readaptación del kit de protección contra tirones de interconexión 19

5.5 Interruptor del kit de calor (solo versiones Offshore)

5.6 Procedimiento de arranque

5.7 Iluminación en el interior de la unidad de alimentación de hilo

5.8 Freno de la bobina

5.9 Cambio y carga de hilo

5.10 Cambio de los rodillos alimentadores

5.11 Cambio de las guías de hilo

................................................................................................

..................................................................

...................................................................

..........................................................................................

..........................................................................................

................................................................

.............................................................................................

...................................................................

.....................................................................................

cables de conexión

................................................................................

..................................................

..................................................

........................

...................................................................

..................................................................................

..........................................................................

.................................................

..................................................................

........

6

6
6

10

10

11

13

13

15

16

17
18

21
21
21
22
22
22
23

5.11.1 Guía de hilo de entrada........................................................................ 23

5.11.2 Guía de hilo central .............................................................................. 24

5.11.3 Guía de hilo de salida........................................................................... 24

5.12 Presión del rodillo

5.13 Compartimento de almacenamiento de las piezas de desgaste

5.14 Montaje del kit de ruedas

5.14.1 Montaje de las ruedas en el bastidor del kit de ruedas ........................ 27

5.14.2 Unidad de alimentación de hilo en posición vertical............................. 28

5.14.3 Unidad de alimentación de hilo en posición horizontal ........................ 28

5.15 Montaje del kit de ruedas y del accesorio protector contra tirones
del soplete

5.16 Instalación del Marathon Pac™

6

PANEL DE CONTROL

6.1 U6

6.1.1 Panel de control externo ...................................................................... 34

6.1.2 Panel de control interno ....................................................................... 35

6.1.3 Información sobre los parámetros........................................................ 35

6.2 Pulse

.............................................................................................................

...............................................................................................

........................................................................................................

..................................................................................

......................................................................

............................................................

.................................................................................

.......

24
26
27

29

31

34

34

36

6.2.1 Panel de control externo ...................................................................... 36

6.2.2 Panel de control interno ....................................................................... 37

6.3 Ajuste del caudal de gas

0446 253 201 © ESAB AB 2022

.......................................................................

37

TABLA DE CONTENIDO

6.4 Rotación del panel de control externo

7

MANTENIMIENTO

7.1 Revisión y limpieza

8

SOLUCIÓN DE PROBLEMAS

9

PEDIDOS DE REPUESTOS

DIAGRAMA

..........................................................................................................

NÚMEROS DE REFERENCIA
CONSUMIBLES
ACCESSORIES

...................................................................................................

...................................................................................................

.......................................................................................

................................................................................

....................................................................

........................................................................

.............................................................................

.................................................

37

39

39

40

41
42
45
47
49

Reservado el derecho a modificar las especificaciones sin previo aviso.

0446 253 201 © ESAB AB 2022

1 SEGURIDAD

1 SEGURIDAD

1.1 Significado de los símbolos

Tal como se utilizan en este manual: Significa ¡Atención! ¡Cuidado!

¡PELIGRO!
Significa peligro inmediato que, de no evitarse, provocará de forma

inmediata lesiones personales graves o fatales.

¡ADVERTENCIA!
Significa que los riesgos potenciales pueden provocar daños personales,

que podrían ser fatales.

¡PRECAUCIÓN!
Significa que los riesgos podrían provocar lesiones personales leves.

¡ADVERTENCIA!

Antes de utilizar la unidad asegúrese de leer y
comprender el manual de instrucciones, y siga todas las
etiquetas, prácticas de seguridad de la empresa y hojas
de datos de seguridad (SDS, por sus siglas en inglés).

1.2 Precauciones de seguridad

Los usuarios de los equipos ESAB tienen la responsabilidad de asegurarse de que cualquier
persona que trabaje con el equipo o cerca de este respete todas las medidas de seguridad
necesarias. Las precauciones de seguridad deben cumplir los requisitos aplicables a este
tipo de equipo. Además de los reglamentos habituales de aplicación en el lugar de trabajo,
se deben respetar las siguientes recomendaciones.

Todas las tareas debe realizarlas personal cualificado que conozca bien el funcionamiento
del equipo. Una utilización incorrecta del equipo puede conducir a situaciones de riesgo que
ocasionen lesiones al operario y daños en el equipo.

1. Todas las personas que utilicen el equipo deben conocer:
○ su manejo
○ la ubicación de los botones de parada de emergencia
○ su funcionamiento
○ las medidas de seguridad aplicables
○ los procedimientos de soldadura y corte o cualquier otro trabajo que se pueda

realizar con el equipo

2. El operario debe asegurarse de que:
○ ninguna persona no autorizada se encuentre en la zona de trabajo al poner en

marcha el equipo

○ nadie está desprotegido cuando se inicia el arco o se empieza a trabajar con el

equipo

3. El lugar de trabajo debe:
○ ser adecuado para el uso que se le va a dar
○ estar protegido de corrientes de aire

0446 253 201

- 6 -

© ESAB AB 2022

1 SEGURIDAD

4. Equipo de seguridad personal:
○ Utilice siempre el equipo de protección personal recomendado (gafas

protectoras, prendas ignífugas, guantes…)

○ Evite llevar bufandas, pulseras, anillos y otros artículos que puedan

engancharse o provocar quemaduras.

5. Medidas generales de precaución:
○ Asegúrese de que el cable de retorno esté bien conectado
○ Solamente pueden trabajar en equipos de alta tensión electricistas

cualificados

○ Debe haber equipos de extinción de incendios adecuados claramente

identificados y a mano

○ Las tareas de lubricación y mantenimiento no se pueden llevar a cabo con el

equipo de soldadura en funcionamiento

Si está equipado con una unidad de refrigeración ESAB

Use exclusivamente refrigerante aprobado por ESAB. Un refrigerante no aprobado puede
dañar el equipo y poner en peligro la seguridad del producto. En caso de tales daños, todos
los compromisos de garantía de ESAB quedarán invalidados.

Encontrará la información necesaria para hacer pedido en el apartado "ACCESORIOS" del
manual de instrucciones.

¡ADVERTENCIA!

La soldadura y el corte por arco pueden producirle lesiones a usted mismo y a los
demás. Adopte las debidas precauciones al cortar o soldar.

DESCARGAS ELÉCTRICAS: pueden causar la muerte.

• No permita que los electrodos ni los componentes eléctricos por los que
esté pasando corriente entren en contacto directo con la piel, ni tampoco
con ropa o guantes mojados o húmedos

• Aíslese de la pieza de trabajo y de tierra.

• Asegúrese de que su posición de trabajo es segura

CAMPOS ELÉCTRICOS Y MAGNÉTICOS: pueden ser peligrosos para la
salud

• Los soldadores que tengan implantado un marcapasos deben consultar a
su médico antes de soldar. Los campos electromagnéticos (CEM) pueden
interferir con algunos marcapasos.

• La exposición a los CEM puede tener otros efectos en la salud que son
desconocidos.

• Los soldadores deben usar los siguientes procedimientos para minimizar
la exposición a los CEM:

○ Tienda los cables del electrodo y de trabajo juntos por el mismo lado

del cuerpo. Fíjelos con cinta adhesiva cuando sea posible. No
coloque su cuerpo entre el soplete y los cables de trabajo. Nunca se
enrolle el soplete o los cables de trabajo alrededor del cuerpo.
Mantenga la fuente de alimentación y los cables de soldadura tan
alejados del cuerpo como sea posible.

○ Conecte el cable de trabajo a la pieza lo más cerca posible de la

zona de soldadura.

0446 253 201

- 7 -

© ESAB AB 2022

1 SEGURIDAD

HUMOS Y GASES: pueden ser peligrosos para la salud.

• Mantenga su espacio de trabajo libre de humos

• Puede mantener los humos y gases alejados de su zona de respiración y
del espacio de trabajo en general con ventilación, con un dispositivo
extractor de humos a la altura del arco o con ambos.

RADIACIONES PROCEDENTES DEL ARCO: pueden ocasionar lesiones
oculares y quemaduras cutáneas.

• Protéjase los ojos y el cuerpo en general. Utilice una máscara de
soldadura y unos lentes filtrantes adecuados y lleve ropa de protección

• Proteja también a los que le rodean utilizando las pantallas y cortinas
pertinentes

RUIDO: un nivel de ruido excesivo puede causar lesiones de oído.

Protéjase los oídos. Utilice protectores auriculares u otro dispositivo de
protección similar.

PIEZAS MÓVILES: pueden causar lesiones

• Mantenga todas las puertas, paneles y cubiertas cerrados y asegurados
en su lugar. Sólo personas cualificadas deben quitar las cubiertas para el
mantenimiento y la solución de problemas cuando sea necesario. Vuelva a
colocar los paneles o tapas y cierre las puertas cuando el servicio haya
finalizado y antes de arrancar el motor.

• Pare el motor antes de instalar o conectar la unidad.

• Mantenga las manos, el pelo, la ropa holgada y las herramientas alejados
de las partes móviles.

RIESGO DE INCENDIO

• Las chispas (salpicaduras) pueden provocar un incendio. Asegúrese de
que no haya ningún objeto inflamable cerca

• No utilice la unidad en contenedores cerrados.

SUPERFICIE CALIENTE: las piezas pueden quemar

• No toque las piezas con las manos sin protección.

• Deje que se enfríen antes de trabajar con el equipo.

• Para manipular las piezas calientes, utilice las herramientas adecuadas o
guantes de soldadura aislados para evitar quemaduras.

FALLOS DE FUNCIONAMIENTO: en caso de que el equipo no funcione
correctamente, pida ayuda a un experto

PROTÉJASE Y PROTEJA A LOS DEMÁS

¡PRECAUCIÓN!

Este producto está destinado exclusivamente a soldadura por arco.

¡PRECAUCIÓN!

Los equipos de clase A no son adecuados para uso en
locales residenciales en los que la energía eléctrica
proceda de la red pública de baja tensión. En tales
lugares puede resultar difícil garantizar la
compatibilidad electromagnética de los equipos de
clase A, debido tanto a perturbaciones conducidas
como radiadas.

0446 253 201

- 8 -

© ESAB AB 2022

1 SEGURIDAD

¡NOTA!
¡Elimine los aparatos electrónicos en una

instalación de reciclado!

De conformidad con la Directiva europea 2012/19/CE
sobre residuos de aparatos eléctricos y electrónicos y
su aplicación con arreglo a la normativa nacional, los
aparatos eléctricos o electrónicos que han llegado al
final de su vida útil se deben eliminar en una instalación
de reciclado.

Como responsable del equipo, le corresponde
informarse sobre los puntos de recogida autorizados.

Si desea más información, póngase en contacto con el
distribuidor ESAB más cercano.

ESAB comercializa un amplio surtido de accesorios de soldadura y equipos de
protección personal. Para obtener información sobre cómo adquirirlos, póngase en
contacto con su distribuidor local de ESAB o visite nuestro sitio web.

0446 253 201

- 9 -

© ESAB AB 2022

2 INTRODUCCIÓN

2 INTRODUCCIÓN

La unidad RobustFeed, equipada con un panel de control U6 oPulse, está diseñada para
utilizarse en soldaduras MIG/MAG junto con fuentes de corriente de soldadura basadas en
CAN de 400A, 500A y 600A.

La unidad de alimentación de hilo está disponible en diferentes versiones (consulte el
apéndice "NÚMEROS DE REFERENCIA").

¡NOTA!

Las variantes de la unidad de alimentación de hilo equipadas con ESAB Logic
Pump (ELP) están diseñadas para utilizarse en combinación con fuentes de
corriente de soldadura que incorporen una ELP. Para obtener más información
sobre las ELP, consulte el apartado "Conexión del líquido de refrigeración".

Las unidades de alimentación de hilo están encapsuladas y cuentan con mecanismos
alimentadores de cuatro rodillos y con electrónica de control.

Se puede utilizar junto con bobinas de hilo estándar de Ø 200mm y Ø 300mm o con
MarathonPac™ de ESAB con un adaptador de hilo para alimentar el hilo.

La unidad de alimentación de hilo se puede colocar en un carro, suspendida sobre la
superficie de trabajo o en el suelo (de pie o en posición horizontal y equipada o no con un
juego de ruedas).

En el apartado "ACCESORIOS" de este manual encontrará información sobre los
accesorios de ESAB para este producto.

2.1 Equipamiento

El alimentador de hilo se suministra con:

• Manual de instrucciones de la unidad de alimentación de hilo

• Manual de instrucciones del panel de control

• Guía de inicio rápido

• Rodillos de transmisión: 0,9/1,0mm (0,040pulg.) / 1,2mm (0,045pulg.)

• Guías de hilo: 0,6-1,6mm (0,023-1/16pulg.)

Los manuales de instrucciones en otros idiomas se pueden descargar de Internet:

manuals.esab.com

0446 253 201

- 10 -

© ESAB AB 2022

3 CARACTERÍSTICAS TÉCNICAS

3 CARACTERÍSTICAS TÉCNICAS

RobustFeedU6, RobustFeedU82 y RobustFeedPulse
Tensión de alimentación 42 V CA, 50–60 Hz
Requisitos de potencia 181VA
Corriente de alimentación nominal I

1

4,3A

Parámetros de ajuste:

Velocidad de alimentación de hilo

1

0,8-25,0m/min (32-984pulg./min)

Conexión del soplete EURO, Tweco 4
Diámetro máximo de la bobina de hilo 300mm (12pulg.)
Diámetro de hilo:

Fe macizo 0,6-2,0mm (0,023-5/64pulg.)
Inoxidable 0,6-1,6mm (0,023-1/16pulg.)
Al 0,8-1,6mm (0,031-1/16pulg.)
Hilo tubular 0,9-2,4mm (0,035-3/32pulg.)

Peso 16,7–18,5kg (36,8–40,8lb)
Peso máximo del carrete de hilo 20,0kg (44,1lb)
Dimensiones (l × an × al) 595 × 250 × 430mm (23,4 × 9,8 × 16,9pulg.)
Temperatura de funcionamiento de -20 a +55°C (de -4° a +131°F)
Temperatura de transporte y

De -40a +80°C (de -40a+176°F)

almacenamiento
Gas protector Todos los tipos previstos para soldadura

MIG/MAG

Presión máxima del gas 5bares (72,5psi)
Refrigerante

1)

Refrigerante premezclado ESAB

Presión máxima del refrigerante 5bares (72,5psi)
Carga admisible a +40°C:

Ciclo de trabajo del 35% 630A
a un factor de intermitencia del 60% 500A
Ciclo de trabajo del 100% 400A

Carga admisible a +55°C:

Ciclo de trabajo del 35% 600A
a un factor de intermitencia del 60% 450A
Ciclo de trabajo del 100% 350A
Grado de estanqueidad IP44

)

Para "RobustFeedU6, Offshore, Water", "RobustFeedU6, Offshore, Water, Push Pull",

1

"RobustFeedPulse, Offshore, Water", "RobustFeedU82, Offshore, Water",
"RobustFeedU82, Offshore, Water, Push Pull" y "RobustFeedPulse, Offshore, Water,
Push Pull".

0446 253 201

- 11 -

© ESAB AB 2022

3 CARACTERÍSTICAS TÉCNICAS

Factor de intermitencia

El ciclo de trabajo hace referencia al tiempo, expresado en porcentaje de un periodo de
10minutos, durante el cual se puede soldar o cortar a una carga determinada sin
sobrecargar el equipo.

Grado de estanqueidad

El código IP indica el grado de estanqueidad de la carcasa, es decir, el grado de protección
contra la penetración de objetos sólidos o agua.

Los equipos de la clase IP44 están diseñados para su uso tanto en interiores como en
exteriores y son resistentes a la lluvia, independientemente de la dirección en que caiga.

0446 253 201

- 12 -

© ESAB AB 2022

4 INSTALACIÓN

4 INSTALACIÓN

La instalación debe encargarse a un profesional.

¡ADVERTENCIA!

Cuando realice trabajos de soldadura en entornos con alto riesgo eléctrico, utilice
exclusivamente fuentes de corriente adecuadas para dicho entorno. Esas fuentes de

corriente llevan el símbolo .

¡PRECAUCIÓN!

Este producto está destinado a un uso industrial. En entornos domésticos puede
ocasionar interferencias de radio. Es responsabilidad del usuario tomar las debidas
precauciones.

4.1 Instrucciones de elevación

¡PRECAUCIÓN!

Existe riesgo de aplastamiento al izar la unidad de alimentación de hilo. Protéjase y
advierta del riesgo a otras personas que se encuentren en la zona.

¡PRECAUCIÓN!

Para evitar lesiones al operario y daños en el equipo, utilice el método de elevación y
los puntos de enganche que se indican a continuación.

0446 253 201

- 13 -

© ESAB AB 2022

4 INSTALACIÓN

¡PRECAUCIÓN!

No coloque objetos pesados sobre el alimentador de hilo ni conectados a este al
elevarlo. Los puntos de elevación tienen capacidad para un peso máximo total de
44 kg/97 lb, cuando se elevan de las dos asas de elevación superiores exteriores de
acuerdo con el gráfico anterior.

El peso aprobado de 44kg/97lb incluye alimentador de alambre y accesorios (el
peso estándar del alimentador es de 18,5kg/40,8lb; para conocer todos los pesos
consulte el capítulo DATOS TÉCNICOS).

0446 253 201

- 14 -

© ESAB AB 2022

5 FUNCIONAMIENTO

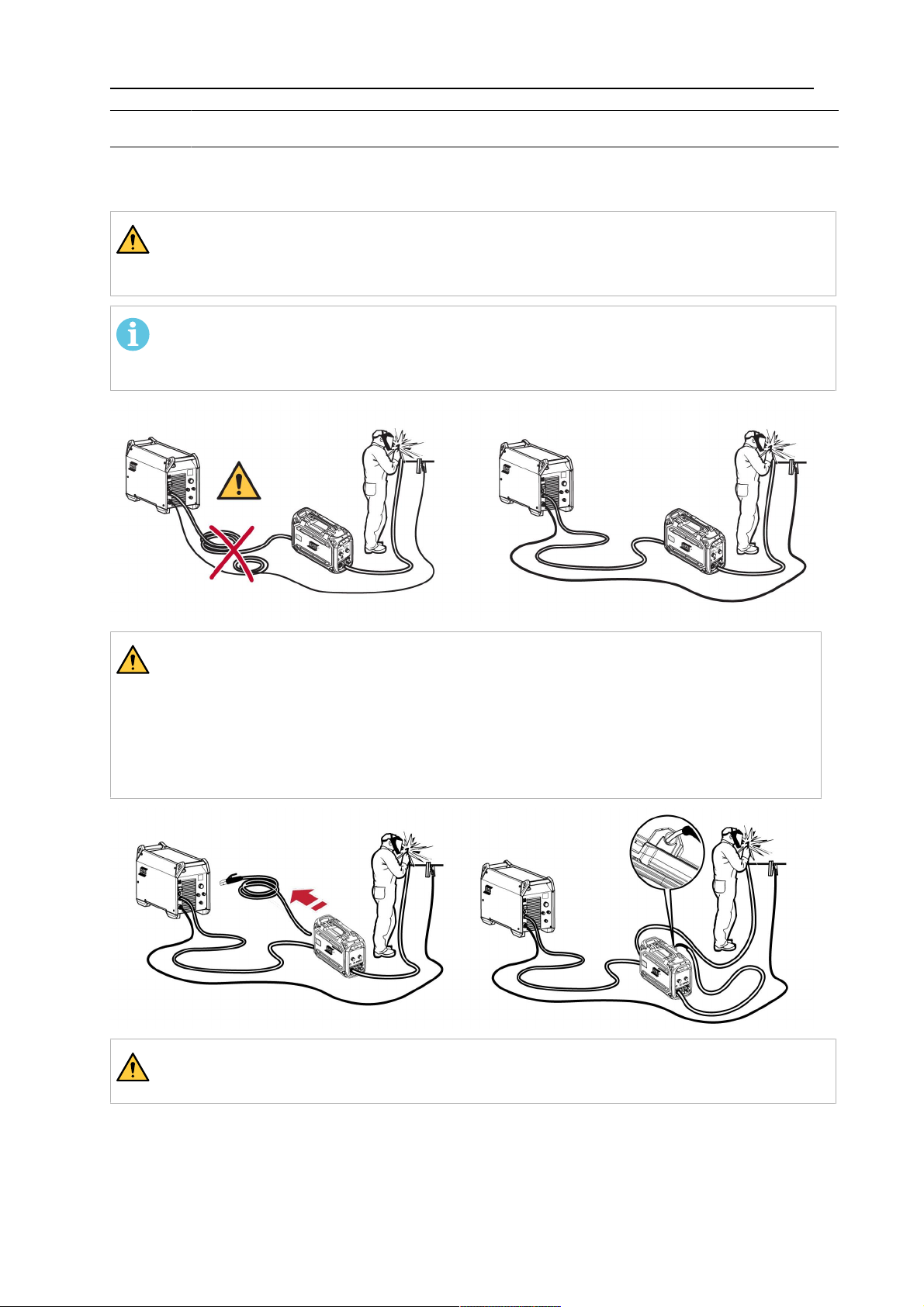

5 FUNCIONAMIENTO

Las normas de seguridad generales sobre el manejo del equipo figuran en el apartado
"SEGURIDAD" de este manual. Léalas atentamente antes de empezar a usar el equipo.

¡ADVERTENCIA!

Para evitar descargas, no toque el electrodo o las piezas en contacto con él ni los
cables o conexiones sin aislar.

¡NOTA!

Si tiene que desplazar el equipo a una nueva ubicación, utilice el asa prevista para
ello. No arrastre el equipo tirando de la antorcha de soldadura.

¡ADVERTENCIA!

Los alimentadores de hilo están diseñados para su uso con fuentes de corriente en
los modos MIG/MAG y MMA exclusivamente. Si se utiliza en MIG/MAG, el soporte
de MMA debe desconectarse del alimentador de hilo y cubrir el OKC. Si se utiliza
para trabajos de MMA, el soplete MIG/MAG debe aislarse o mantenerse en el
soporte del soplete, si se dispusiera de este; de lo contrario, puede pasar corriente
por el soplete o el soporte.

¡ADVERTENCIA!

Asegúrese de que los paneles laterales están cerrados durante el funcionamiento.

0446 253 201

- 15 -

© ESAB AB 2022

5 FUNCIONAMIENTO

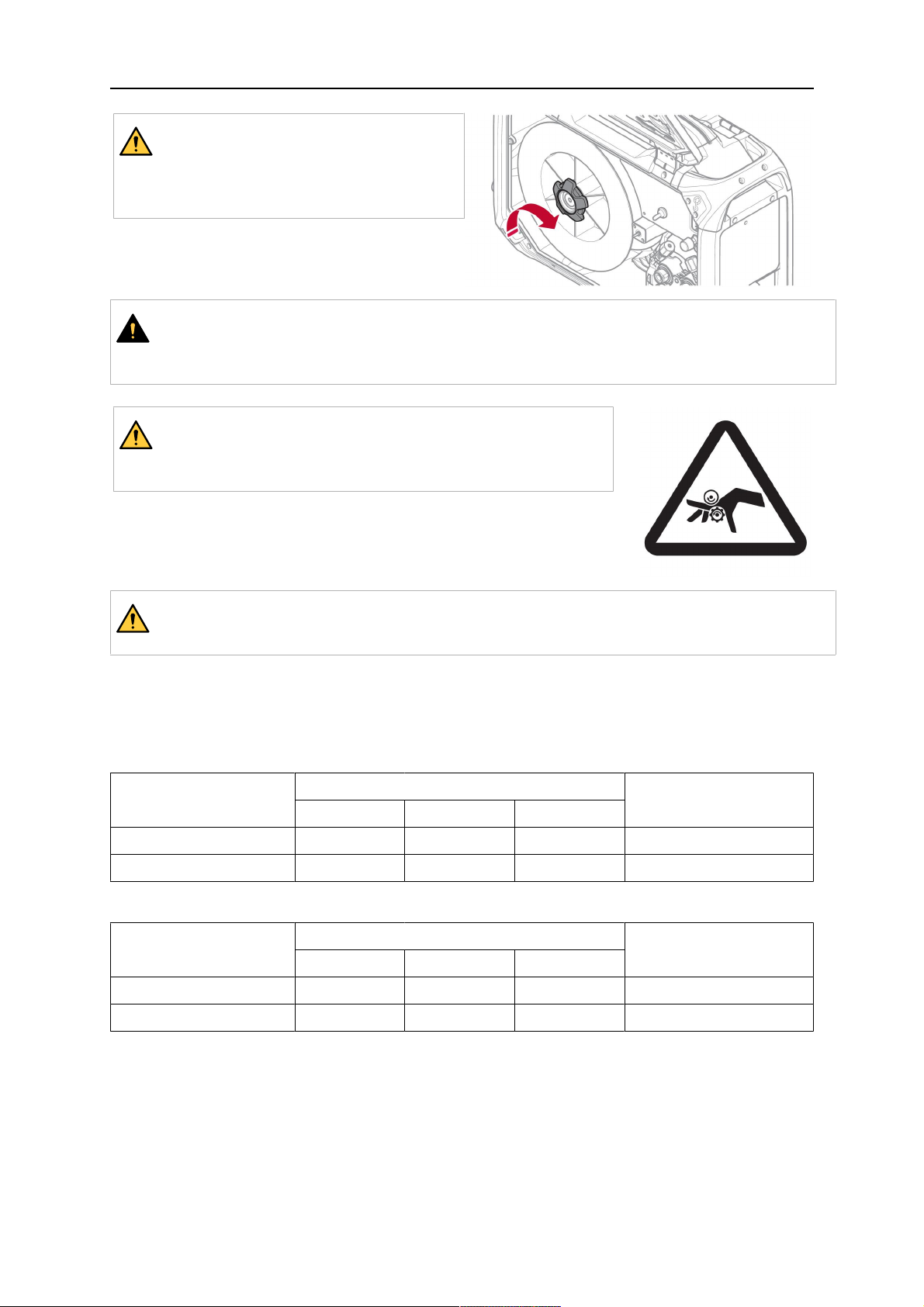

¡ADVERTENCIA!

Para evitar que el rollo se deslice
fuera del cubo, bloquee el rollo
apretando la tuerca.

¡PRECAUCIÓN!

Antes de insertar el hilo de soldadura, asegúrese de eliminar el bisel y las rebabas de
la punta del hilo para evitar que se atasque en la guía del soplete.

¡ADVERTENCIA!

Las piezas giratorias pueden ocasionar lesiones;
extreme las precauciones.

¡ADVERTENCIA!

Sujete el equipo, sobre todo si el suelo es irregular o forma pendiente.

5.1 Valores de corriente máximos recomendados para el juego de cables de conexión

A una temperatura ambiente de +25°C y un ciclo normal de 10 minutos:

Sección del cable Factor de intermitencia Pérdida de tensión

100% 60% 35%

70mm² 350A 400A 480A 0,28V/100A
95mm² 400A 500A 600A 0,21V/100A

A una temperatura ambiente de +40°C y un ciclo normal de 10 minutos:

Sección del cable Factor de intermitencia Pérdida de tensión

100% 60% 35%

70mm² 310A 350A 420 A 0,30V/100A
95mm² 375A 430A 525A 0,23V/100A

Factor de intermitencia

El ciclo de trabajo hace referencia al tiempo, expresado en porcentaje de un periodo de
10minutos, durante el cual se puede soldar o cortar a una carga determinada sin
sobrecargar el equipo.

cada 10m

cada 10m

0446 253 201

- 16 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.2 Conexiones y dispositivos de control

1. Panel de control externo (consulte el

capítulo "PANEL DE CONTROL")

9. Conexión para soplete de soldadura

MMA (OKC)3)(solo en variantes de
producto con MMA)

2. Conexión del líquido de refrigeración al

soplete de soldadura con ELP1)(solo

10. Entrada de hilo para uso con Marathon

Pac™ (opcional)

en variantes de producto con ELP)

3. Conexión del líquido de refrigeración

procedente del soplete de soldadura

11. Protector contra tirones de interconexión

para los cables de la fuente de
alimentación

4. Conexión para cable de gatillo Tweco

(solo con soplete Tweco)

5. Conexión para unidad de control

remoto (opcional)

12. Conexión para corriente de soldadura

desde la fuente de corriente (OKC)

13. Conexión del líquido de refrigeración a la

fuente de corriente (la unidad de
refrigeración)

6. Conexión para soplete de soldadura

MIG/MAG (tipo Euro o Tweco)

2)

14. Conexión del líquido de refrigeración

desde la fuente de corriente (la unidad de
refrigeración)

7. Panel de control interno (consulte el

15. Conexión para gas de protección

capítulo "PANEL DE CONTROL")

8. Interruptor del kit de calor (versiones

Offshore)

1)

ELP = ESAB Logic Pump (consulte el apartado "Conexión del líquido de refrigeración")

16. Conexión para cable de control desde la

fuente de corriente

0446 253 201

- 17 -

© ESAB AB 2022

5 FUNCIONAMIENTO

¡ADVERTENCIA!

Las puertas laterales derecha e izquierda de la unidad de alimentación de hilo
deben estar cerradas al realizar la soldadura o la alimentación de hilo. Nunca
suelde ni alimente el hilo sin haber cerrado ambas puertas.

2)

Peligro eléctrico En la soldadura MIG/MAG, el electrodo MMA debe retirarse

del soporte de electrodos y mantenerse alejado de la pieza de trabajo, así como de
cualquier otro material conductor de corriente. Si es posible, el soporte de
electrodos debe retirarse del conector OKC de la unidad de soldadura y dicho
conector debe cubrirse con un tapón de aislamiento.

3)

Peligro eléctrico En la soldadura MMA, el hilo sobrante se debe cortar para

reducir al mínimo la posibilidad de que se produzca contacto involuntario con el
soplete MIG/MAG. El soplete debe mantenerse alejado de la pieza de trabajo y de
cualquier otro material conductor de corriente.

5.3 Conexión del líquido de refrigeración

Antes de conectar un soplete refrigerado por líquido, ponga el interruptor de
encendido/apagado de la fuente de corriente en la posición de apagado (OFF) y el
interruptor de la unidad de refrigeración en la posición 0.

Algunas variantes de unidad de alimentación de hilo con conexiones para líquido de
refrigeración incorporan un sistema de detección denominado ESAB Logic Pump (ELP) que
comprueba si las mangueras de agua están conectadas. La bomba de agua se pone en
marcha automáticamente cuando se conecta un soplete de soldadura refrigerado por agua.
La detección solo funciona con las fuentes de corriente que cuentan con una ELP (por
ejemplo, Aristo4004i con Cool1). En el caso de las fuentes de corriente sin función ELP
(por ejemplo, Aristo500ix con Cool2), la unidad de refrigeración debe encenderse y
apagarse manualmente.

¡PRECAUCIÓN!

Las variantes de alimentador no compatibles con una ELPno deben utilizarse con
fuentes de corriente que cuenten con una ELP. Si se utilizan alimentadores no
compatibles con una ELP en combinación con fuentes de corriente que cuenten con
una ELP, el soplete refrigerado por líquido podría resultar dañado debido a la falta de
flujo de refrigerante.

La gama de accesorios incluye un kit de refrigeración por líquido (consulte el apéndice
"ACCESORIOS").

0446 253 201

- 18 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.4 Readaptación del kit de protección contra tirones de interconexión

0446 253 201

- 19 -

© ESAB AB 2022

5 FUNCIONAMIENTO

El gráfico de arriba muestra la readaptación del kit de protección contra tirones de
interconexión (n.º de referencia 0446 050 881), en el que los cables de corriente de
soldadura y de control y, en su caso, también el líquido de refrigeración y las mangueras de
gas protector, se conducen a través del dispositivo de protección contra tirones.

También existe la posibilidad de utilizar un kit de cables de interconexión, que incluye
protector contra tirones (consulte el apéndice "ACCESORIOS").

¡NOTA!

• El protector contra tirones de interconexión debe fijarse para limpiar los
cables.

• Coloque el cable de corriente de soldadura en los dos orificios de mayor
tamaño de la abrazadera del protector contra tirones.

• Compruebe que las bridas colocadas alrededor del manguito aislante estén
correctamente apretadas.

0446 253 201

- 20 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.5 Interruptor del kit de calor (solo versiones Offshore)

Soldadura desactivada

1)

Soldadura activada

Calor activado y soldadura desactivada
Calienta la zona de la bobina para
mantener el hilo de soldadura seco. El
calentamiento de la zona de la bobina
supone una gran ventaja cuando la
humedad es alta o cuando la
temperatura cambia a lo largo del

1)

día.

1)

El panel de control externo estará apagado si se selecciona cualquiera de estas
opciones.

5.6 Procedimiento de arranque

Cuando se inicia la alimentación de hilo, la fuente de corriente produce tensión de
soldadura. Si pasan tres segundos sin que fluya corriente de soldadura, la fuente de
corriente interrumpe la tensión de soldadura.

La alimentación de hilo prosigue hasta que se apaga el soplete de soldadura.

¡NOTA!

Es importante que la fuente de alimentación que se utilice junto al alimentador esté
en el modo GMA (MIG/MAG) cuando el sistema está encendido. Esto garantizará que
se realice la calibración entre el alimentador y la fuente de alimentación antes de
realizar cualquier soldadura. Si la fuente de alimentación está configurada para otro
método de soldadura durante el encendido, no se puede garantizar que se
mantengan los ajustes de tensión del panel del alimentador. Si esto ocurre, apague la
fuente de alimentación, coloque el interruptor de modo en GMA (MIG/MAG) y vuelva
a encender la fuente de alimentación.

5.7 Iluminación en el interior de la unidad de alimentación de hilo

La unidad de alimentación de hilo está equipada con luces en el interior de la carcasa.
La luz ubicada junto a la bobina de hilo se enciende automáticamente al iniciar la soldadura

o al abrir la puerta lateral izquierda. La luz se apaga automáticamente 4minutos después de
que se haya detenido la soldadura o de que se haya cerrado la puerta lateral.

La luz ubicada junto al mecanismo del alimentador se enciende automáticamente cuando se
abre la puerta lateral izquierda, y se apaga cuando dicha puerta se vuelve a cerrar.

Las luces se encienden de forma automática cuando el alimentador se pone en marcha,
cuando se cambia algún parámetro del panel de control interno, cuando se alimenta hilo y
también después de la soldadura. Las luces se apagan automáticamente transcurridos
algunos minutos.

0446 253 201

- 21 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.8 Freno de la bobina

La fuerza de frenado de la bobina debe incrementarse lo suficiente para evitar el exceso de
alimentación de hilo. La fuerza de frenado necesaria, depende tanto de la velocidad de
alimentación de hilo como del tamaño y el peso del carrete de la bobina.

No sobrecargue el freno de la bobina. Una fuerza de frenado demasiado alta puede
sobrecargar el motor y reducir el resultado de la soldadura.

La fuerza de frenado de la bobina se ajusta con el tornillo Allen hexagonal de 6mm situado
en el centro de la tuerca del carrete.

5.9 Cambio y carga de hilo

1. Abra la puerta izquierda del alimentador de hilo.

2. Afloje y retire la tuerca del carrete y retire también el carrete de hilo.

3. Introduzca un nuevo carrete de hilo en la unidad de alimentación de hilo y desenrolle
el nuevo hilo de soldadura 10-20cm. Lime cualquier rebaba o arista viva del extremo
del hilo antes de introducirlo en el mecanismo del alimentador.

4. Bloquee el carrete de hilo en el cubo, apretando la tuerca del carrete.

5. Pase el hilo a través del mecanismo del alimentador (de acuerdo con la ilustración del
interior de la unidad de alimentación de hilo).

6. Cierre y bloquee la puerta izquierda del alimentador de hilo.

5.10 Cambio de los rodillos alimentadores

Al cambiar a un tipo diferente de hilo, los rodillos de alimentación deben cambiarse para que
coincidan con el nuevo tipo de hilo. Para obtener información sobre el rodillo de alimentación
correcto en función del diámetro y el tipo de hilo, consulte el apéndice PIEZAS DE
DESGASTE. (Consulte el apartado "Compartimento de almacenamiento de las piezas de
desgaste" de este manual para encontrar sugerencias de acceso fácil a las piezas de
desgaste necesarias).

1. Abra la puerta izquierda del alimentador de hilo.

2. Desbloquee los rodillos de alimentación que se van a cambiar girando el bloqueo
rápido de rodillos (A) de cada rodillo.

0446 253 201

- 22 -

© ESAB AB 2022

5 FUNCIONAMIENTO

3. Alivie la presión en los rodillos de alimentación plegando las unidades tensoras (B)
hacia abajo y liberando así los brazos oscilantes (C).

4. Retire los rodillos de alimentación e instale los correctos (de acuerdo con el apéndice
PIEZAS DE DESGASTE).

5. Vuelva a aplicar la presión en los rodillos de alimentación empujando los brazos
oscilantes (C) hacia abajo y asegúrelos utilizando las unidades tensoras (B).

6. Bloquee los rodillos girando los bloqueos rápidos de los rodillos (A).

7. Cierre y bloquee la puerta izquierda del alimentador de hilo.

5.11 Cambio de las guías de hilo

Al cambiar a un tipo diferente de hilo, las guías de hilo tienen que cambiarse para que
coincidan con el nuevo tipo de hilo. Para obtener información sobre las guías de hilo
correctas en función del diámetro y el tipo de hilo, consulte el apéndice PIEZAS DE
DESGASTE. (Consulte el apartado "Compartimento de almacenamiento de las piezas de
desgaste" de este manual para encontrar sugerencias de acceso fácil a las piezas de
desgaste necesarias).

5.11.1 Guía de hilo de entrada

1. Desbloquee el bloqueo rápido de la
guía de hilo de entrada (A)
desplegándolo.

2. Retire la guía de hilo de entrada (B).

3. Instale la guía de hilo de entrada
correcta (de acuerdo con el
apéndice PIEZAS DE DESGASTE).

4. Bloquee la nueva guía de hilo de
entrada con el bloqueo rápido de la
guía de hilo (A).

0446 253 201

- 23 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.11.2 Guía de hilo central

1. Aplique una ligera presión en la
pinza de la guía de hilo central y
extraiga la guía de hilo central (A).

2. Introduzca el tipo correcto de guía
de hilo (de acuerdo con el apéndice
PIEZAS DE DESGASTE). La pinza
bloquea automáticamente la guía de
hilo si está en la posición correcta.

5.11.3 Guía de hilo de salida

1. Retire el rodillo de alimentación
inferior derecho (consulte el
apartado "Cambio de los rodillos de
alimentación").

2. Retire la guía de hilo central
(consulte el apartado "Guía de hilo
central").

3. Desbloquee el bloqueo rápido de la
guía de hilo de salida (A)
desplegándolo.

4. Retire la guía de hilo de salida (B).

5. Instale la guía de hilo de salida
correcta (de acuerdo con el
apéndice PIEZAS DE DESGASTE).

6. Bloquee la nueva guía de hilo de
salida con el bloqueo rápido de la
guía de hilo (A).

7. Coloque el segundo par de rodillos
de alimentación y aplique la presión
del rodillo (consulte el apartado
"Cambio de los rodillos de
alimentación").

5.12 Presión del rodillo

La presión del rodillo debe ajustarse de forma independiente en cada unidad tensora, en
función del material y el diámetro del hilo utilizado.

En primer lugar, compruebe que el hilo se desliza con suavidad por la guía. A continuación
ajuste la presión de los rodillos de presión. Es importante que la presión no sea excesiva.

0446 253 201

- 24 -

© ESAB AB 2022

5 FUNCIONAMIENTO

Figura A Figura B

Para asegurarse de que la presión de alimentación está correctamente ajustada, haga salir
el hilo contra un objeto aislado, por ejemplo, una pieza de madera.

Si mantiene el soplete de soldadura a unos 5mm (0,2pulg.) de la pieza de madera (figura
A), los rodillos alimentadores deben patinar.

Si mantiene el soplete de soldadura a unos 50 mm (2pulg.) de la pieza de madera, el hilo
debe salir y curvarse (figura B).

La siguiente tabla de referencia muestra los ajustes aproximados de presión de los rodillos
en condiciones normales con la fuerza correcta de frenado de la bobina. En el caso de
cables de soplete largos, sucios o desgastados, es posible que sea necesario aumentar el
ajuste de presión. Compruebe siempre el ajuste de presión del rodillo en cada caso
específico mediante la alimentación de hilo contra un objeto aislado, como se describe
anteriormente. En el interior de la puerta izquierda del alimentador de hilo también
encontrará una tabla con los ajustes aproximados.

Material del
hilo

Diámetro del hilo (pulg.)

(1/32”)

Fe, Ss Unidad tensora

1
Unidad tensora

2

TubularUnidad tensora

1
Unidad tensora

2

Al Unidad tensora

1
Unidad tensora

2

0,02

3

0,6

0,03

0

0,8

0,04

0,04

0,05

0

5

2

1,0

1,2

1,4

Ajustes de presión

2,5

3-3,5

1

2-3

1/16

1,6

2

2,5-3

0,07

0

1,8

5/64

2,0

3/32

2,4

0446 253 201

- 25 -

© ESAB AB 2022

5 FUNCIONAMIENTO

1. Unidad tensora 1 2. Unidad tensora 2

5.13 Compartimento de almacenamiento de las piezas de desgaste

En el interior de la puerta izquierda del alimentador de hilo hay un compartimento de
almacenamiento de las piezas de desgaste, lo que facilita el acceso a un juego adicional de
rodillos y guías de hilo.

0446 253 201

- 26 -

© ESAB AB 2022

5 FUNCIONAMIENTO

1. Guía de hilo de entrada 4. Rodillos de alimentación (4 unidades)

2. Guía de hilo central 5. Puntas de contacto para el soplete de

soldadura (4 unidades)

3. Guía de hilo de salida

5.14 Montaje del kit de ruedas

5.14.1 Montaje de las ruedas en el bastidor del kit de ruedas

Antes de montar el kit de ruedas en la unidad de alimentación del hilo, fije las ruedas al
bastidor utilizando los tornillos, arandelas y tuercas M12, y aplicando un par de apriete de
40±4Nm (354±35,4 pulg.lb). Las ruedas fijas de la parte trasera deben colocarse paralelas
al bastidor.

0446 253 201

- 27 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.14.2 Unidad de alimentación de hilo en posición vertical

5.14.3 Unidad de alimentación de hilo en posición horizontal

¡NOTA!

Para poder montar el alimentador de hilo en posición horizontal sobre el kit de
ruedas, deben retirarse las dos protecciones de la puerta del alimentador de hilo.

0446 253 201

- 28 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.15 Montaje del kit de ruedas y del accesorio protector contra

tirones del soplete

Si el accesorio protector contra tirones del soplete se va a utilizar con el kit de ruedas en
posición vertical, el montaje debe realizarse en el siguiente orden:

0446 253 201

- 29 -

© ESAB AB 2022

5 FUNCIONAMIENTO

1. Monte el protector contra tirones del soplete en la unidad de alimentación de hilo
utilizando los dos tornillos Torx5.

2. Monte el kit de ruedas en el alimentador de hilo utilizando las dos juntas roscadas
cerca de la parte trasera del alimentador de hilo. Asegúrese de introducir las dos
arandelas de separación entre el kit de ruedas y el alimentador de hilo.

3. Fije el kit de ruedas y el protector contra tirones del soplete al alimentador de hilo
utilizando las dos juntas roscadas más cerca de la parte delantera del alimentador de
hilo.

0446 253 201

- 30 -

© ESAB AB 2022

5 FUNCIONAMIENTO

5.16 Instalación del Marathon Pac™

0446 253 201

- 31 -

© ESAB AB 2022

5 FUNCIONAMIENTO

0446 253 201

- 32 -

© ESAB AB 2022

5 FUNCIONAMIENTO

0446 253 201

- 33 -

© ESAB AB 2022

6 PANEL DE CONTROL

6 PANEL DE CONTROL

6.1 U6

6.1.1 Panel de control externo

1. Pantalla 4. Botones (teclas de funciones); para

obtener más información, consulte el
manual de instrucciones del panel de
control U6

2. Mando de ajuste de la tensión 5. Botón de menú

3. Mando de ajuste de la velocidad de

aporte de hilo y la corriente

0446 253 201

- 34 -

© ESAB AB 2022

6 PANEL DE CONTROL

6.1.2 Panel de control interno

1. Púlselo para activar la purga de gas o

hacer avanzar el hilo

3. Mando de ajuste del caudal de gas (solo

en variantes de producto con un
caudalímetro de gas)

2. Interruptor para control remoto o local

(solo en versiones PushPull)

6.1.3 Información sobre los parámetros

Purga de gas

La función de purga de gas se utiliza para medir el flujo de gas o para extraer el
aire o la humedad de los tubos de gas antes de empezar a soldar. La purga de
gas continúa mientras se mantiene pulsado el botón y no requiere tensión ni
alimentación de hilo.

Alimentación de hilo

Esta función se utiliza cuando es necesario alimentar hilo sin aplicar tensión. El
hilo sigue saliendo hasta que se deja de pulsar el botón.

Control remoto

La función de control remoto permite controla el soplete PushPull o las opciones de
Miggytrac/Railtrac y desactivar el panel de control externo del alimentador de hilo.

Control local

La función de control local activa el panel de control externo del alimentador de hilo y
desactiva el control remoto del soplete PushPull y las opciones de Miggytrac/Railtrac.

0446 253 201

- 35 -

© ESAB AB 2022

6 PANEL DE CONTROL

6.2 Pulse

6.2.1 Panel de control externo

1. Botones de funciones; para obtener

más información, consulte el manual de

4. Indicación de qué variables y unidades

se muestran en la pantalla.

instrucciones del panel de control Pulse

2. Pantalla 5. Mando de ajuste de la velocidad de

aporte de hilo y la corriente

3. Mando de ajuste de la tensión/QSet™ 6. Indicación de VRD (Voltage Reducing

Device, dispositivo reductor de tensión)
activado.

0446 253 201

- 36 -

© ESAB AB 2022

6 PANEL DE CONTROL

6.2.2 Panel de control interno

1. Mando de ajuste del caudal de gas

6.3 Ajuste del caudal de gas

El caudal de gas se ajusta con el mando del panel de control interno. El caudal
de gas actual se muestra en el medidor del caudal de gas situado encima del
mando.

¡NOTA!

La lectura de la escala del medidor de caudal solo será correcta
si el alimentador de hilo está en posición vertical.

6.4 Rotación del panel de control externo

Para usar el alimentador de hilo en posición horizontal, existe la posibilidad de rotar el panel
de control externo 90°.

1. Retire los dos tornillos del panel de control y desmonte el panel.

2. Gire el panel de control 90° hacia la izquierda.

3. Coloque el panel de control asegurándose de que las lengüetas estén en la posición
correcta.

4. Apriete los tornillos.

0446 253 201

- 37 -

© ESAB AB 2022

6 PANEL DE CONTROL

0446 253 201

- 38 -

© ESAB AB 2022

7 MANTENIMIENTO

7 MANTENIMIENTO

¡NOTA!

Para garantizar la seguridad y fiabilidad del equipo es muy importante efectuar un
mantenimiento periódico.

¡PRECAUCIÓN!

Las obligaciones del proveedor derivadas de la garantía no serán aplicables si el
cliente manipula el producto por su cuenta durante el periodo de vigencia de la
garantía con el fin de reparar cualquier tipo de fallo o avería.

7.1 Revisión y limpieza

Mecanismo de alimentación del hilo

Compruebe con regularidad que la unidad de alimentación de hilo no esté obstruida a causa
de la suciedad.

• Limpie o cambie las piezas desgastadas del mecanismo de la unidad de alimentación

de hilo a intervalos regulares para evitar fallos en la alimentación de hilo. Tenga en
cuenta que un pretensado demasiado fuerte puede producir un desgaste indebido de
los rodillos de presión, el rodillo de alimentación y la guía del hilo.

• Limpie las guías y el resto de piezas mecánicas del mecanismo de alimentación de hilo

con aire comprimido en intervalos regulares o cuando la alimentación de hilo sea lenta.

• Cambio de las boquillas

• Comprobación de la rueda de tracción

• Cambio del paquete de ruedas dentadas

Soplete de soldadura

• Los consumibles del soplete de soldadura se deben limpiar y cambiar a intervalos

regulares para evitar fallos en la alimentación de hilo. Limpie con aire comprimido la
guía de hilo cada cierto tiempo, así como la punta de contacto del hilo.

0446 253 201

- 39 -

© ESAB AB 2022

8 SOLUCIÓN DE PROBLEMAS

8 SOLUCIÓN DE PROBLEMAS

Para obtener una explicación de los errores que pueden aparecer en el panel de control
externo, consulte el manual de instrucciones del panel de control correspondiente.

Antes de avisar al servicio técnico oficial, efectúe las siguientes comprobaciones e
inspecciones.

Síntoma de fallo Medidas correctivas

La alimentación de hilo es
lenta o rígida a través del
mecanismo de
alimentación de hilo.

• Limpie las guías y el resto de piezas mecánicas del
mecanismo de alimentación de hilo con aire comprimido.

0446 253 201

- 40 -

© ESAB AB 2022

9 PEDIDOS DE REPUESTOS

9 PEDIDOS DE REPUESTOS

¡PRECAUCIÓN!

Todas las reparaciones y trabajos eléctricos deben encargarse a un servicio técnico
oficial ESAB. Utilice siempre repuestos y consumibles originales de ESAB.

Las unidades RobustFeedU6 y RobustFeedPulse se han diseñado y probado de acuerdo
con las normas internacionales y europeas ENIEC60974-5 y ENIEC60974-10 de Clase

A, la norma canadiense CAN/CSA-E60974-5 y la norma estadounidenseANSI/IEC
60974-5. Después de cada tarea de mantenimiento o reparación, la empresa o técnico de

mantenimiento que la haya efectuado deberá cerciorarse de que el equipo sigue
cumpliendo las normas mencionadas.

Los repuestos se pueden pedir a través de su distribuidor ESAB más cercano; consulte

esab.com. Para realizar un pedido, indique el tipo de producto, el número de serie, y el

nombre y número del repuesto que aparecen indicados en la lista de repuestos. De hacerlo
así, la tramitación de su pedido resultará más sencilla y podremos garantizarle una entrega
correcta de las piezas solicitadas.

0446 253 201

- 41 -

© ESAB AB 2022

DIAGRAMA

DIAGRAMA

RobustFeed U6/Pulse

0446 253 201

- 42 -

© ESAB AB 2022

DIAGRAMA

RobustFeed U6/Pulse EURO Push Pull

0446 253 201

- 43 -

© ESAB AB 2022

DIAGRAMA

RobustFeed U6/Pulse Tweco Push Pull

0446 253 201

- 44 -

© ESAB AB 2022

NÚMEROS DE REFERENCIA

NÚMEROS DE REFERENCIA

Ordering no. Denomination Note

0445 800 897 RobustFeed U6, Water With EURO connector, torch

cooling system

0445 800 887 RobustFeedU6, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0445 800 888 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 894 RobustFeedPulse, Water With EURO connector, torch

cooling system

0445 800 891 RobustFeedPulse, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0446 253 201

- 45 -

© ESAB AB 2022

NÚMEROS DE REFERENCIA

Ordering no. Denomination Note

0445 800 892 RobustFeed Pulse, Offshore, Water,

ELP, Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 890 RobustFeedU6, Offshore, PushPull,

Mechanized MIG

With Tweco 4 connector, heater,
gas flow meter and MMA

0445 800 893 RobustFeedPulse, Offshore, PushPull With Tweco 4 connector, heater,

gas flow meter and MMA

0445 800 902 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG
(VRDactivated)

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA (for AU

region)
0463 708 001 Spare parts list RobustFeedU6, RobustFeedPulse
0463 707 001 Service manual RobustFeedU6, RobustFeedPulse

0459 287 * Instruction manual Aristo® U6
0463 459 * Instruction manual MA25Pulse

Los tres últimos dígitos del número de documento del manual indican la versión del manual.
Por consiguiente, en el presente texto se han sustituido por un asterisco (*). Utilice un
manual con un número de serie o una versión del software que se correspondan con el
producto; consulte la portada del manual.

La documentación técnica está disponible en Internet en: www.esab.com

0446 253 201

- 46 -

© ESAB AB 2022

CONSUMIBLES

CONSUMIBLES

Fe, Ss and cored wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

V-groove X X 0445 850 001

X X 0445 850 002

X 0445 850 003
X X 0445 850 004

X 0445 850 005

X X 0445 850 006

X 0445 850 007

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 882

0445 830 883 (Tweco)

0445 830 881 (Euro)

Cored wire – Different wire guides dependent on wire diameter!

Wire diameter (in.)

(mm)

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

3/32

2.4

Feed roller

Feed roller

V-K-knurled X X 0445 850 030

X 0445 850 031
X X 0445 850 032

X 0445 850 033

X 0445 850 034

X 0445 850 035

X 0445 850 036

Inlet wire guide Middle wire guide Outlet wire guide

Wire diameter 0.040–1/16in.

0.9–1.6mm

Wire diameter 0.070–3/32in.

1.8–2.4mm

0445 822 001

(2 mm)

0445 822 002

(3 mm)

0446 080 882

0446 080 883

0445 830 883 (Tweco)

0445 830 881 (Euro)

0445 830 884 (Tweco)

0445 830 882 (Euro)

0446 253 201

- 47 -

© ESAB AB 2022

CONSUMIBLES

Al wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8
Feed roller

U-groove X X 0445 850 050

X X 0445 850 051

X X 0445 850 052

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 881

0445 830 886 (Tweco)

0445 830 885 (Euro)

0446 253 201

- 48 -

© ESAB AB 2022

ACCESSORIES

ACCESSORIES

0446 081 880 Wheel kit

0349 313 450 Trolley

0349 313 700 Wire feeder trolley for 400mm coils

0446 123 880 Liquid cooling kit

0446 082 880 Torch strain relief

F102 440 880 Quick connectorMarathon Pac™

0465 508 880 Guide pin extension kit

For the feeder assembled with the wheel kit

0446 253 201

- 49 -

© ESAB AB 2022

ACCESSORIES

0446 956 880 Boom adaptor kit including a stopper for

RobustFeed door
For assembly instructions, refer to the Boom

adaptor assembly instruction manual

0446 958 880 Torch holder

For assembly on the RobustFeed
For assembly instructions, refer to the Torch

holder assembly instruction manual

0459 491 880 Remote control unit MTA1CAN

• MIG/MAG: wire feed speed and voltage

• MMA: current and arc force

• TIG: current, pulse and background
current

0459 491 882 Remote control unit M110ProgCAN

• Choice of one of 10 programs

• MIG/MAG: voltage deviation

• TIG: and MMA current deviation

0459 554 880 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)

0459 554 980 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)HD

Interconnection cable with pre-assembled strain relief, Air cooled, 70mm2:

0446 255 880 2 m (7ft.)
0446 255 881 5m (16ft.)
0446 255 882 10 m (33ft.)
0446 255 883 15 m (49 ft)
0446 255 884 20 m (66 ft)
0446 255 885 25 m (82 ft)
0446 255 886 35 m (115 ft)

0446 253 201

- 50 -

© ESAB AB 2022

ACCESSORIES

Interconnection cable with pre-assembled strain relief, Liquid cooled, 70mm2:

0446 255 890 2 m (7ft.)
0446 255 891 5m (16ft.)
0446 255 892 10 m (33ft.)
0446 255 893 15 m (49 ft)
0446 255 894 20 m (66 ft)
0446 255 895 25 m (82 ft)
0446 255 896 35 m (115 ft)

Interconnection cable without strain relief, Air cooled, 95mm2:

0459 528 960 1.7 m (7ft.)
0459 528 961 5m (16ft.)
0459 528 962 10 m (33ft.)
0460 528 963 15 m (49 ft)
0460 528 964 25 m (82 ft)
0460 528 965 35 m (115 ft)

Interconnection cable without strain relief, Liquid cooled, 95mm2:

0459 528 970 1.7 m (7ft.)
0459 528 971 5m (16ft.)
0459 528 972 10 m (33ft.)
0459 528 973 15 m (49 ft)
0459 528 974 25 m (82 ft)
0459 528 975 35 m (115 ft)

0446 050 881 Interconnection strain relief kit

(for update of cables without strain relief)

MIG/MAG welding torches:

More informa-

EURO, Tweco and Push Pull torches

tion at the
nearest ESAB
agency

0446 253 201

- 51 -

© ESAB AB 2022

ACCESSORIES

0457 357 882 Miggytrac™ B501

Equipment for mechanized welding

0459 990 645 Miggytrac™ B5001

Equipment for mechanized welding

0398 146 016 Railtrac™ B42V

Equipment for mechanized welding

0459 990 644 Railtrac™ BV2000

Equipment for mechanized welding

0446 253 201

- 52 -

© ESAB AB 2022

ACCESSORIES

0446 253 201

- 53 -

© ESAB AB 2022

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

manuals.esab.com

For contact information visit esab.com
