ESAB RobustFeed U6, RobustFeed Pulse Instruction manual [lv]

Aristo®

RobustFeedU6,
RobustFeedPulse

Lietošanas pamācība

0446 253 201 LV 20221228

Valid for: serial no. 014-, 019-, 251-xxx-xxxx

SATURA RĀDĪTĀJS

1

DROŠĪBA

1.1 Simbolu nozīme

1.2 Drošības pasākumi

2

IEVADS

2.1 Aprīkojums

3

TEHNISKIE DATI

4

UZSTĀDĪŠANA

4.1 Norādījumi par celšanu

5

EKSPLUATĀCIJA

5.1 Ieteicamās maksimālās strāvas vērtības savienojumu kabeļu

5.2 Savienojumi un vadības ierīces

5.3 Dzesēšanas šķidruma savienojums

5.4 Pievienotas jaunas starpsavienojumu atspriegotāja komplekta

5.5 Siltuma komplekta slēdzis (Tikai atklātās jūras varianti)

5.6 Startēšanas procedūra

5.7 Apgaismojums stieples padeves ierīcē

5.8 Spoles bremze

5.9 Stieples maiņa un ievietošana

5.10 Padeves rullīšu maiņa

5.11 Stieples vadotņu mainīšana

.....................................................................................................

......................................................................................

................................................................................

........................................................................................................

..............................................................................................

.........................................................................................

............................................................................................

..........................................................................

........................................................................................

komplektam

daļas

........................................................................................................

............................................................................................

............................................................

.....................................................

..........................................................................

...............................................

........................................................................................

..............................................................

............................................................................

..................................................................

...................

6

6
6

10

10

11

13

13

15

16

17
18
19

21
21
21
21
22
22
23

5.11.1 Ieejas stieples vadotne......................................................................... 23

5.11.2 Vidējā stieples vadotne......................................................................... 23

5.11.3 Izejas stieples vadotne ......................................................................... 24

5.12 Rullīšu spiediens

5.13 Dilstošo daļu glabāšanas nodalījums

5.14 Riteņu komplekta stiprinājums

5.14.1 Riteņu stiprinājums pie riteņu komplekta rāmja.................................... 26

5.14.2 Stieples padeves ierīce vertikālā stāvoklī............................................. 27

5.14.3 Stieples padeves ierīce horizontālā stāvoklī ........................................ 27

5.15 Riteņu komplekta un degļa atspriegotāja piederumu stiprinājums

5.16 Marathon Pac™ uzstādīšana

6

VADĪBAS PANELIS

6.1 U6

6.1.1 Arējais vadības panelis ........................................................................ 33

6.1.2 Iekšējais vadības panelis ..................................................................... 34

6.1.3 Funkciju skaidrojums ............................................................................ 34

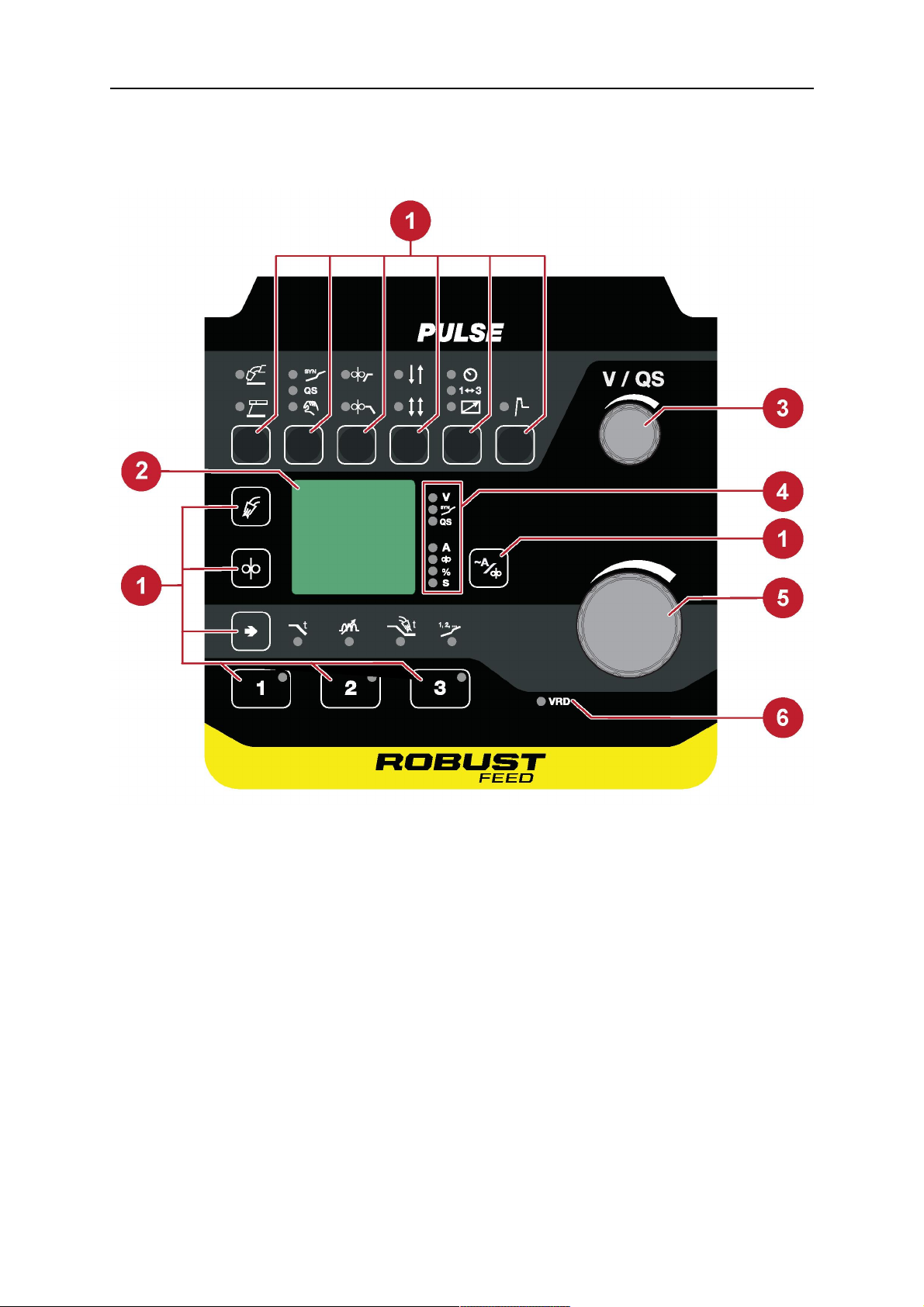

6.2 Impulsu režīms

.............................................................................................................

....................................................................................

..................................................

.............................................................

.................................................................

.....................................................................................

.......................................................................................

...

24
25
26

28
30

33

33

35

6.2.1 Arējais vadības panelis ........................................................................ 35

6.2.2 Iekšējais vadības panelis ..................................................................... 36

6.3 Gāzes plūsmas iestatīšana

0446 253 201 © ESAB AB 2022

....................................................................

36

SATURA RĀDĪTĀJS

6.4 Ārējā vadības paneļa pagriešana

7

TEHNISKĀ APKOPE

7.1 Pārbaude un tīrīšana

8

TRAUCĒJUMMEKLĒŠANA

9

REZERVES DAĻU PASŪTĪŠANA

DIAGRAMMA

.......................................................................................................

PASŪTĪŠANAS NUMURI
DILSTOŠĀS DAĻAS
PIEDERUMI

.........................................................................................................

...................................................................................

..............................................................................

........................................................................

.....................................................................................

............................................................................................

..........................................................

...............................................................

36

38

38

39

40
41
44
46
48

Tiek paturētas tiesības bez brīdinājuma veikt izmaiņas specifikācijās.

0446 253 201 © ESAB AB 2022

1 DROŠĪBA

1 DROŠĪBA

1.1 Simbolu nozīme

Izmantoti šajā rokasgrāmatā: Uzmanību! Ievērojiet piesardzību!

BĪSTAMI!
Apzīmē tūlītēju apdraudējumu, kas, ja netiek novērsts, izraisa nopietnas vai

nāvējošas traumas.

WARNING!
Apzīmē iespējamu apdraudējumu, kas var izraisīt traumas vai nāvi.

UZMANĪBU!
Apzīmē apdraudējumu, kas var izraisīt vieglas traumas.

WARNING!

Pirms iekārtas lietošanas izlasiet un izprotiet lietošanas
instrukciju, kā arī ievērojiet visās uzlīmēs sniegtos
norādījumus, darba devēja noteiktos drošības
pasākumus un drošības datu lapās (Safety Data
Sheets— SDS) norādīto informāciju.

1.2 Drošības pasākumi

ESAB iekārtas lietotāji pilnībā atbild par to, lai tiktu nodrošināts, ka visi, kas strādā ar iekārtu
vai pie tās, ievērotu visus attiecīgos drošības pasākumus. Drošības pasākumiem jāatbilst
prasībām, kas attiecas uz šī tipa iekārtām. Papildus standarta noteikumiem, kas attiecas uz
darba vietu, jāievēro šādi ieteikumi.

Visus darbus veic kvalificēts personāls, kas labi pārzina iekārtas darbību. Nepareizi
ekspluatējot iekārtu, var rasties bīstamas situācijas, kuru dēļ iekārtas operators var gūt
ievainojumus un iekārtu var sabojāt.

1. Visiem, kas lieto iekārtu, jāpārzina:
○ tās darbība;
○ kur atrodas avārijas slēdži;
○ iekārtas funkcijas;
○ attiecīgie drošības pasākumi;
○ metināšana un griešana vai citas ar iekārtu veicamās darbības.

2. Operatoram jānodrošina, lai:
○ neviena nepiederoša persona iedarbināšanas brīdī neatrodas iekārtas darbības

zonā;

○ neviens nav neaizsargāts, kad rodas elektriskais loks vai tiek sākts darbs ar

iekārtu.

3. Darba vietā:
○ jābūt metināšanai piemērotiem apstākļiem;
○ nedrīkst būt caurvējš.

0446 253 201

- 6 -

© ESAB AB 2022

1 DROŠĪBA

4. Individuālās aizsardzības līdzekļi:
○ Vienmēr lietojiet ieteiktos drošības līdzekļus, piemēram, aizsargbrilles,

ugunsdrošu apģērbu, aizsargcimdus

○ Nevalkājiet nepieguļošus aksesuārus, tādus kā šalles, rokassprādzes,

gredzenus utt., kas var aizķerties vai radīt apdegumus

5. Vispārīgi drošības pasākumi:
○ Pārliecinieties, vai atpakaļstrāvas kabelis ir pievienots droši
○ Darbu ar augstsprieguma iekārtu drīkst veikt tikai kvalificēts elektriķis
○ Piemērotai ugunsdzēšanas iekārtai jābūt skaidri apzīmētai un jāatrodas ļoti tuvu
○ Eļļošanu un apkopi nedrīkst veikt iekārtas darbības laikā

Ja ierīce ir aprīkota ar ESAB dzesētāju

Izmantojiet tikai ESAB apstiprinātu aukstumaģentu. Neapstiprināts dzeses šķidrums var
sabojāt iekārtu un apdraudēt produkta drošību. Šāda bojājuma gadījumā visas ESAB
garantijas saistības vairs nav spēkā.

Informāciju par pasūtīšanu skatiet lietošanas rokasgrāmatas sadaļā PIEDERUMI.

WARNING!

Loka metināšana un griešana var radīt traumas jums un citām personām.
Metināšanas un griešanas laikā ievērojiet drošības pasākumus.

ELEKTROŠOKS— bīstams dzīvībai

• Nepieskarieties elektrību vadošajām daļām un elektrodiem ar kailu ādu,
slapjiem cimdiem vai slapju apģērbu.

• Izolējiet sevi no darba materiāla un zemes.

• Strādājiet drošā pozā.

ELEKTROMAGNĒTISKIE LAUKI— var būt kaitīgi veselībai

• Metinātājiem, kuriem ir elektrokardiostimulators, pirms metināšanas ir
ieteicams konsultēties ar ārstu. Elektromagnētiskie lauki (EML) var izraisīt
elektrokardiostimulatora darbības traucējumus.

• EML var izraisīt arī citu, pagaidām nezināmu ietekmi uz veselību.

• Metinātājiem jāveic tālāk minētās darbības, lai mazinātu iespēju tikt
pakļautiem EML ietekmei.

○ Izvelciet elektrodu un darba kabeļus tā, lai tie būtu jums vienā pusē.

Ja iespējams, nostipriniet kabeļus ar līmlenti. Uzmanieties, lai jūsu
ķermenis neatrastos starp metināšanas degli un darba kabeļiem.
Nekādā gadījumā neapvijiet metināšanas degli vai darba kabeli ap
sevi. Turiet metināšanas strāvas avotu un kabeļus pēc iespējas tālāk
no sevis.

○ Pievienojiet darba kabeli sagatavei pēc iespējas tuvāk metināšanas

apgabalam.

DŪMI UN GĀZES— var būt kaitīgi veselībai

0446 253 201

• Neturiet galvu dūmos.

• Lai aizvadītu dūmus un gāzes no elpošanas zonas un darba zonas,
ieslēdziet ventilāciju, nosūcēju pie loka vai abus.

LOKA STARI - var savainot acis un apdedzināt ādu

• Sargājiet acis un ķermeni. Lietojiet pareizu metināšanas masku un
aizsarglēcas un nēsājiet aizsargapģērbu.

• Aizsargājiet blakus esošās personas ar piemērotām maskām vai
aizslietņiem.

- 7 -

© ESAB AB 2022

1 DROŠĪBA

TROKSNIS— pārmērīgs troksnis var bojāt dzirdi

Sargājiet ausis. Lietojiet austiņas vai citus dzirdes aizsarglīdzekļus.

KUSTĪGAS DAĻAS— var izraisīt savainojumus

• Visām durvīm, paneļiem un pārsegiem jābūt aizvērtiem un nostiprinātiem.
Tikai kvalificēti darbinieki drīkst noņemt pārsegus, lai nepieciešamības
gadījumā veiktu apkopi un remontu. Pēc apkopes pabeigšanas uzstādiet
atpakaļ paneļus vai pārsegus un aizveriet durvis, pirms iedarbināt dzinēju.

• Pirms ierīces uzstādīšanas vai pievienošanas izslēdziet dzinēju.

• Kustīgu daļu tuvumā nedrīkst atrasties rokas, mati, vaļīgs apģērbs un rīki.

UGUNSBĪSTAMĪBA

• Dzirksteļu dēļ var izcelties ugunsgrēks. Pārliecinieties, vai tuvumā nav
viegli uzliesmojošu materiālu.

• Neizmantojiet iekārtu darbam ar slēgtām tvertnēm.

KARSTA VIRSMA— daļas var radīt apdegumus

• Nepieskarieties daļām ar kailām rokām.

• Pirms strādājat ar aprīkojumu, ļaujiet tam atdzist.

• Lai rīkotos ar karstām daļām, izmantojiet atbilstošus rīkus un/vai izolētus
metināšanas cimdus, lai nepieļautu apdegumus.

DARBĪBAS TRAUCĒJUMI— rodoties darbības traucējumiem, meklējiet profesionālu
palīdzību

SARGĀJIET SEVI UN CITUS!

UZMANĪBU!

Šis produkts paredzēts tikai elektriskā loka metināšanai.

UZMANĪBU!

A klases iekārtas nav paredzētas lietošanai dzīvojamās
mājās, kurās elektriskā strāva tiek piegādāta, izmantojot
publisko zemsprieguma elektrotīklu. Šādās vietās var
būt grūtības nodrošināt A klases iekārtu
elektromagnētisko saderību, ņemot vērā pārvades un
starojuma izraisītos traucējumus.

0446 253 201

- 8 -

© ESAB AB 2022

1 DROŠĪBA

PIEZĪME!
Utilizējiet elektronisko aprīkojumu, nododot to

otrreizējās pārstrādes punktā!

Ievērojot Eiropas Direktīvu 2012/19/EK par elektriskā un
elektroniskā aprīkojuma atkritumiem un īstenojot to
saskaņā ar valsts tiesību aktiem, elektriskās un/vai
elektroniskās iekārtas, kam beidzies kalpošanas laiks,
jānodod utilizācijai otrreizējās pārstrādes punktos.

Kā par iekārtu atbildīgajai personai, jums ir pienākums
iegūt informāciju par apstiprinātajām savākšanas
vietām.

Lai iegūtu plašāku informāciju, sazinieties ar tuvāko
ESAB izplatītāju.

ESAB piedāvā iegādāties dažādas metināšanas piederumu un personiskās
aizsardzības aprīkojuma preces. Lai saņemtu informāciju par pasūtīšanu, sazinieties
ar vietējo ESAB izplatītāju vai apmeklējiet mūsu uzņēmuma tīmekļa vietni.

0446 253 201

- 9 -

© ESAB AB 2022

2 IEVADS

2 IEVADS

Iekārta RobustFeed ir aprīkota ar U6vai Pulse vadības paneli; tā ir paredzēta MIG/MAG
metināšanai, izmantojot 400A, 500A un 600A CAN metināšanas barošanas avotus.

Šai stieples padeves ierīcei ir dažādi varianti (skatiet pielikumu "PASŪTĪŠANAS NUMURI").

PIEZĪME!

Stieples padeves ierīces variantus, kas aprīkoti ar ESAB Logic Pump (ELP), ir
paredzēts izmantot kopā ar tādiem metināšanas barošanas avotiem, kas aprīkoti ar
ELP. Papildinformāciju par ELP skatiet sadaļā “Dzesēšanas šķidruma savienojums”.

Stieples padeves ierīces ir hermetizētas; tās veido četrratu piedziņas stieples padeves
mehānisms un vadības elektronika.

Ierīci var izmantot kopā ar standarta Ø 200mm un Ø 300mm diametra vada spoli vai ESAB
MarathonPac™ ar stieples adapteri stieples padošanai.

Stieples padeves ierīci var likt uz ratiņiem, iekarināt virs darba vietas vai uz grīdas (stāvus
vai guļus ar riteņu komplektu vai bez tā).

ESAB piederumu saraksts ir iekļauts šīs rokasgrāmatas nodaļā “PIEDERUMI”.

2.1 Aprīkojums

Stieples padeves ierīces komplektā:

• Stieples padeves ierīces lietošanas pamācība

• Vadības paneļa lietošanas pamācība

• Īsā darba sākšanas pamācība

• Piedziņas rullīši: 0,9/1,0mm (0,040collas)/1,2mm (0,045collas)

• Stieples vadotnes: 0,6–1,6mm (0,023–1/16collas)

Lietošanas rokasgrāmatas citās valodās var lejupielādēt internetā: manuals.esab.com

0446 253 201

- 10 -

© ESAB AB 2022

3 TEHNISKIE DATI

3 TEHNISKIE DATI

RobustFeedU6, RobustFeedU82 un RobustFeedPulse
Barošanas spriegums 42 V AC, 50 – 60 Hz
Jaudas nosacījumi 181VA
Padeves nominālstrāva I

1

4,3 A

Iestatījumu dati:

Stieples padevēja ātrums

1)

0,8–25,0m/min(32–984collas/min)

Degļa savienojums EURO, Tweco4
Stieples spoles maks.diametrs 300mm (12collas)
Stieples izmērs:

Fe 0,6-2,0 mm (0,023-5/64 collas)
Ss 0,6-1,6 mm (0,023-1/16 collas)
Al 0,8-1,6 mm (0,031-1/16 collas)
Pulverstieple 0,9-2,4 mm (0,035-3/32 collas)

Svars 16,7–18,5 kg (36,8–40,8mārc.)
Maksimālā svara stiepļu spole 20,0kg (44,1mārc.)
Izmēri (garums×platums×augstums) 595×250×430mm (23,4×9,8×16,9collas)
Darba temperatūra no-20 līdz +55°C (no -4 līdz +131°F)
Transportēšanas un uzglabāšanas

no-40 līdz +80°C (no -40 līdz +176°F)

temperatūra
Aizsarggāze Visi tipi ir paredzēti MIG/MAGmetināšanai
Maksimālais gāzes spiediens 5bāri (72,5psi)

Dzesēšanas šķidrums

1)

ESAB lietošanai gatavais dzesēšanas
šķidruma maisījums

Maksimālais dzesēšanas šķidruma

5bāri (72,5psi)

spiediens
Pieļaujamā slodze pie +40°C:

35% slodzes cikla 630 A
60% darba ciklā 500 A
100 % darba ciklā 400 A

Pieļaujamā slodze pie +55°C:

35% slodzes cikla 600 A
60% darba ciklā 450 A
100 % darba ciklā 350 A
Drošības klase IP44

)

Ierīcēm “RobustFeedU6, Offshore, Water”, “RobustFeedU6, Offshore, Water, Push

1

Pull”, “RobustFeedPulse, Offshore, Water”, “RobustFeedU82, Offshore, Water”,
“RobustFeedU82, Offshore, Water, Push Pull” un “RobustFeedPulse, Offshore, Water,
Push Pull”

0446 253 201

- 11 -

© ESAB AB 2022

3 TEHNISKIE DATI

Darba režīma cikls

Darba režīma cikls ir laiks, kas izteikts procentos desmit minūšu laikposmā un kad var
metināt vai griezt ar noteiktu slodzi, neradot pārslodzi.

Drošības klase
IP kods norāda drošības klasi, t. i., aizsardzības pakāpi pret cietu priekšmetu un ūdens

iekļūšanu korpusā.
Aprīkojums, kas marķēts ar IP44, ir paredzēts lietošanai telpās un ārpus tām un var izturēt

lietu no visiem virzieniem.

0446 253 201

- 12 -

© ESAB AB 2022

4 UZSTĀDĪŠANA

4 UZSTĀDĪŠANA

Uzstādīšana ir jāveic speciālistam.

WARNING!

Metinot vidē ar paaugstinātu elektrisku bīstamību, drīkst lietot tikai tos barošanas
avotus, ko paredzēts lietot šādā vidē. Šie barošanas avoti marķēti ar simbolu .

UZMANĪBU!

Šo produktu paredzēts lietot rūpnieciski. Mājas apstākļos šis produkts var izraisīt
radiotraucējumus. Lietotājam jāveic atbilstoši drošības pasākumi.

4.1 Norādījumi par celšanu

UZMANĪBU!

Ceļot stieples padeves ierīci, pastāv saspiešanas risks! Ievērojiet piesardzību un
brīdiniet par risku blakus stāvētājus.

UZMANĪBU!

Lai nepieļautu fizisku traumu un iekārtu bojāšanu, celiet ierīci, izmantojot turpmāk
parādīto metodi un stiprinājuma punktus.

0446 253 201

- 13 -

© ESAB AB 2022

4 UZSTĀDĪŠANA

UZMANĪBU!

Ceļot stieples padeves ierīci, nenovietojiet uz tās smagus priekšmetus vai
nepiestipriniet tādus priekšmetus pie tās. Pacelšanas punkti paredzēti maksimālajam
kopējam svaram 44kg/90mārc., ja iekārta tiek pacelta, turot aiz diviem ārējiem
augšējiem pacelšanas rokturiem saskaņā ar iepriekš doto zīmējumu!

44kg/90mārc. apstiprinātais svars ietver stieples padeves ierīci un piederumus
(standarta padeves ierīces svars ir 18,5kg/38,7mārc.; visas svara vērtības skatiet
nodaļā TEHNISKIE DATI).

0446 253 201

- 14 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

5 EKSPLUATĀCIJA

Vispārīgie drošības noteikumi par iekārtas izmantošanu pieejami šīs rokasgrāmatas
nodaļā "DROŠĪBA". Izlasiet šo nodaļu, pirms sākt izmantot iekārtu!

WARNING!

Lai izvairītos no elektriskā trieciena, neskariet elektroda vadu vai detaļas, kas ir
saskarē ar to, kā arī neizolētu kabeli vai savienojumus.

PIEZĪME!

Pārvietojot iekārtu, izmantojiet tam paredzēto rokturi. Nekad nevelciet aprīkojumu aiz
metināšanas degļa.

WARNING!

Stieples padeves ierīces ir paredzēts izmantot kopā ar strāvas avotiem tikai režīmā
MIG/MAGunMMA. Ja izmantojat režīmuMIG/MAG, MMAturētājs ir jāatvieno no
stieples padeves ierīces, un OKCir jānosedz. Ja izmantojat režīmuMMA,
MIG/MAGdeglim jābūt izolētam vai ievietotam degļa turētājā (ja tas ir pieejams)—
pretējā gadījumā deglis/turētājs kļūs spriegumaktīvs, vai tam tiks pieslēgta elektriskā
strāva.

WARNING!

Pārliecinieties, vai ekspluatācijas laikā sānu paneļi ir aizvērti.

0446 253 201

- 15 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

WARNING!

Lai novērstu spoles noslīdēšanu no
rumbas, nofiksējiet spoli, ciešāk
pievelkot uzgriezni!

UZMANĪBU!

Pirms metināšanas stieples ievietošanas pārliecinieties, vai stieples gals ir attīrīts no
iecirtumu vietām un atskarpēm, lai novērstu stieples iestrēgšanu degļa čaulā.

WARNING!

Rotējošās daļas var radīt ievainojumus, rīkojieties ļoti
piesardzīgi.

WARNING!

Nostipriniet iekārtu, it īpaši tad, ja to lieto uz nelīdzenas vai slīpas virsmas.

5.1 Ieteicamās maksimālās strāvas vērtības savienojumu kabeļu komplektam

Apkārtējās vides temperatūrā +25°C un normālā 10minūšu ciklā:

Kabeļa vieta Darba režīma cikls Sprieguma zudums

100% 60% 35%

70 mm² 350 A 400 A 480 A 0,28V/100A
95 mm² 400 A 500 A 600 A 0,21V/100A

Apkārtējās vides temperatūrā +40°C un normālā 10minūšu ciklā:

Kabeļa vieta Darba režīma cikls Sprieguma zudums

100% 60% 35%

70 mm² 310 A 350 A 420 A 0,30V/100A
95 mm² 375 A 430 A 525 A 0,23V/100A

Darba režīma cikls

Darba režīma cikls ir laiks, kas izteikts procentos desmit minūšu laikposmā un kad var
metināt vai griezt ar noteiktu slodzi, neradot pārslodzi.

katros 10m

katros 10m

0446 253 201

- 16 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

5.2 Savienojumi un vadības ierīces

1. Arējais vadības panelis (skatīt nodaļu

"VADĪBAS PANELIS")

9. MMA metināšanas degļa

savienojums(OKC)3)(tikai ar MMA
aprīkotajiem produkta variantiem)

2. Savienojums dzesēšanas šķidrumam

ar metināšanas degli, ar ELP1)(tikai ar

10. Stieples ieeja lietošanai ar Marathon

Pac™ (papildu aprīkojums)

ELP aprīkotajiem produkta variantiem)

3. Savienojums dzesēšanas šķidrumam

no metināšanas degļa

4. Tweco palaidēja kabeļa

savienojums(tikai apvienojumā ar

11. Starpsavienojumu atspriegotājs kabeļiem

no barošanas avota

12. Savienojums metināšanas strāvai no

barošanas avota(OKC)

Tweco degli)

5. Tālvadības ierīces savienojums

(papildu aprīkojums)

6. MIG/MAG metināšanas degļa

savienojums (Euro vai Tweco tipa)

2)

7. Iekšējais vadības panelis (skatīt nodaļu

13. Savienojums dzesēšanas šķidrumam līdz

barošanas avotam (dzesēšanas ierīci)

14. Savienojums dzesēšanas šķidrumam no

barošanas avota (dzesēšanas ierīces)

15. Ekranējošās gāzes padeves savienojums

"VADĪBAS PANELIS")

8. Siltuma komplekta slēdzis (Atklātās

jūras varianti)

1)

ELP = ESAB Logic Pump (skatiet sadaļu “Dzesēšanas šķidruma savienojums”)

16. Savienojums vadības kabelim no

barošanas avota

0446 253 201

- 17 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

WARNING!

Stieples padeves bloka labajām un kreisajām sānu durvīm jābūt aizvērtām, kad
notiek metināšana un/vai stieples padeve. Nekad nemetiniet vai nepadodiet stiepli,
ja abas durvis nav aizvērtas!

2)

Elektrobīstamība! MIG/MAGmetināšanas laikā MMA elektrods ir jāizņem no

elektroda turētāja, un nedrīkst pieļaut elektroda saskari ar darba materiālu vai
jebkādu citu strāvas pievades materiālu. Ja iespējams, elektroda turētājs ir jānoņem
no metināšanas iekārtas OKC savienotāja, un savienotājs ir jāpārklāj ar izolējošu
vāciņu.

3)

Elektrobīstamība! MMAmetināšanas laikā vada izvirzītā daļa ir jānogriež, lai līdz

minimumam samazinātu iespēju, ka notiks netīša saskare ar MIG/MAG degli.
Nedrīkst pieļaut degļa saskari ar darba materiālu vai jebkādu citu strāvas pievades
materiālu!

5.3 Dzesēšanas šķidruma savienojums

Pievienojot dzesēšanas šķidruma dzesētu metināšanas degli, barošanas avota galvenajam
energopadeves slēdzim ir jābūt izslēgtā pozīcijā(OFF) un dzesēšanas ierīces slēdzim ir
jābūt pozīcijā0.

Dažas stieples padeves ierīces ar dzesēšanas šķidruma savienojumu ir aprīkotas ar
noteikšanas sistēmu “ESAB Logic Pump” (ELP), kas pārbauda, vai ūdens šļūtenes ir
pievienotas. Pievienojot ar ūdeni dzesējamu metināšanas degli, ūdens sūknis tiek
automātiski ieslēgts. Noteikšana darbojas tikai ar barošanas avotiem, kas aprīkoti ar ELP
(piemēram, Aristo4004i ar Cool1). Izmantojot barošanas avotus bez ELP funkcijas
(piemēram, Aristo500ix ar Cool2), dzesēšanas ierīce ir jāieslēdz un jāizslēdz manuāli.

UZMANĪBU!

Padeves ierīču variantus, kas nav ELP padeves ierīces, nedrīkst izmantot kopā ar
barošanas avotiem, kas aprīkoti ar ELP! Ja kopā ar barošanas avotiem, kas aprīkoti
ar ELP, tiek izmantotas padeves ierīces, kas nav ELP padeves ierīces, ar šķidrumu
dzesējamais deglis var tikt sabojāts dzesēšanas šķidruma plūsmas trūkuma dēļ!

Dzesēšanas šķidruma komplektu var pasūtīt kā piederumu (skatiet pielikumu "PIEDERUMI").

0446 253 201

- 18 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

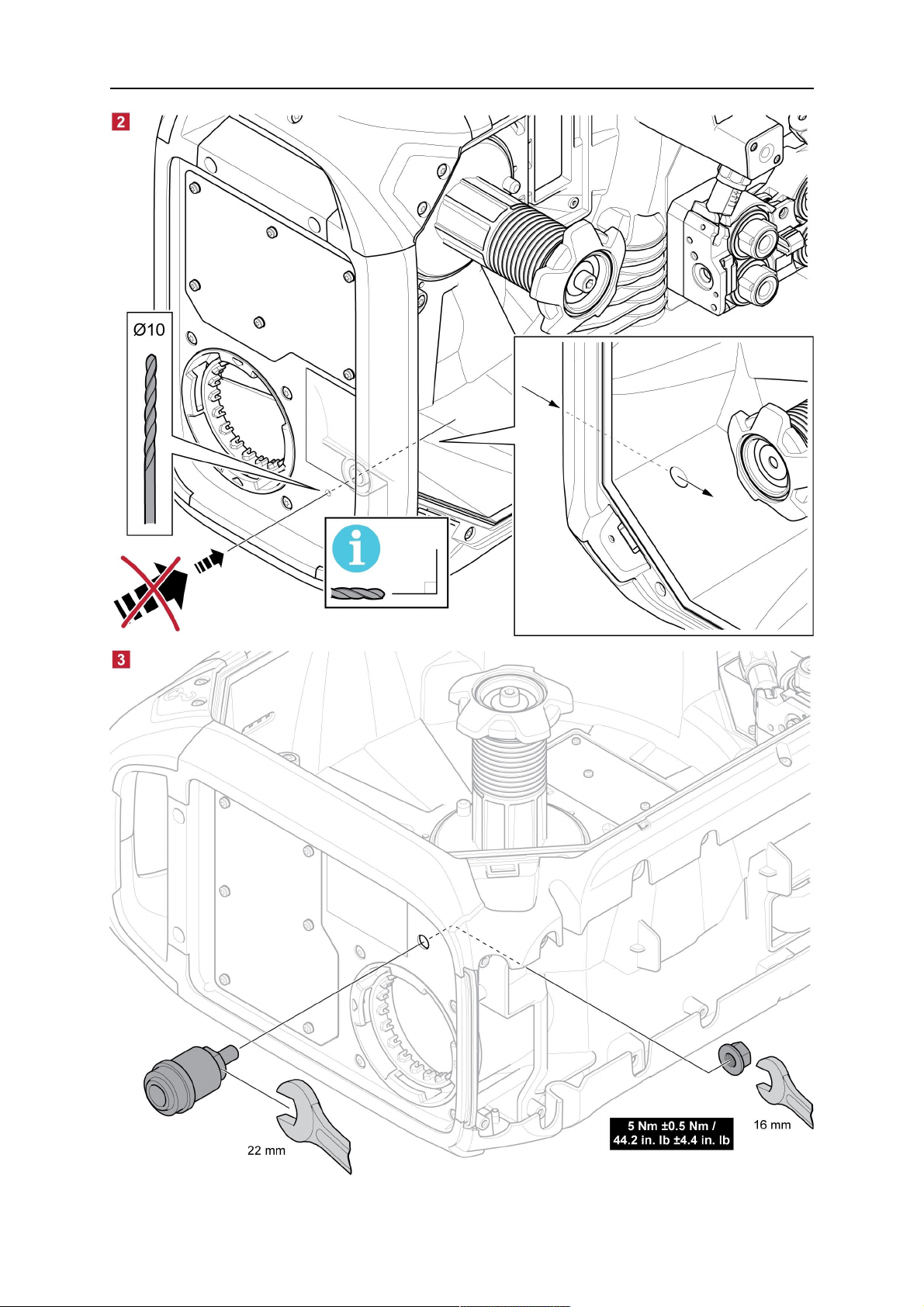

5.4 Pievienotas jaunas starpsavienojumu atspriegotāja komplekta daļas

0446 253 201

- 19 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

Iepriekš attēlā ir parādītas jaunās pievienotās starpsavienojumu atspriegotāja komplekta
daļas (pasūtījuma nr. 0446 050 881), kur metināšanas strāvas un vadības kabeļi un, ja
attiecas, arī dzesēšanas šķidruma un aizsarggāzes šļūtenes tiek novirzītas caur
atspriegotāja ierīci.

Ir iespēja lietot arī iepriekš samontētu starpsavienojumu kabeļu komplektu, tostarp
atspriegotāju (skatiet pielikumu "PIEDERUMI").

PIEZĪME!

• Starpsavienojumu atspriegotājs jāpiestiprina pie tīriem kabeļiem.

• Novietojiet metināšanas strāvas kabeli lielākajā no divām atverēm
atspriegotāja skavā!

• Pārliecinieties, ka kabeļa savilcēji ap izolējošo uzmavu ir pienācīgi savilkti!

0446 253 201

- 20 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

5.5 Siltuma komplekta slēdzis (Tikai atklātās jūras varianti)

Metināšana IZSLĒGTA

1)

Metināšana IESLĒGTA

Karstums IESLĒGTS un metināšana
IZSLĒGTA
Tiek apsildīta spole, lai metināšanas
stieple nebūtu mitra. Spoles apsilde
sniedz lieliskas priekšrocības lielā
mitrumā vai tad, kad temperatūra

dienas garumā mainās.

1)

Ārējais panelis tiks izslēgts, izvēloties kādus no šiem iestatījumiem.

1)

5.6 Startēšanas procedūra

Iedarbinot stieples padevi, barošanas avots ģenerē metināšanas spriegumu. Ja trīs sekunžu
laikā neparādās metināšanas strāvas plūsma, barošanas avots izslēdz metināšanas
spriegumu.

Stieples padeve turpinās, līdz tiek izslēgts metināšanas degļa slēdzis.

PIEZĪME!

Svarīgi, lai barošanas avots, kas tiek lietots kopā ar padeves ierīci, ir iestatīts režīmā
GMA (MIG/MAG), kad sistēma ir ieslēgta! Tādējādi tiek nodrošināts, ka pirms
metināšanas darbu sākšanas starp padeves ierīci un barošanas avotu pastāv
kalibrācija. Ja sistēma ir ieslēgta un barošanas avots ir iestatīts citā metināšanas
režīmā, netiek nodrošināti sprieguma iestatījumi padeves ierīces panelī! Ja tā notiek,
izslēdziet barošanas avotu, iestatiet režīma slēdzi režīmā GMA (MIG/MAG) un no
jauna iedarbiniet barošanas avotu.

5.7 Apgaismojums stieples padeves ierīcē

Stieples padeves ierīce ir aprīkota ar gaismām skapja iekšienē.
Apgaismojums pie stieples spoles ieslēdzas automātiski, uzsākot metināšanu vai atverot

kreisās puses durvis. Apgaismojums tiek automātiski izslēgts 4minūtes pēc metināšanas
apturēšanas vai sānu durvju aizvēršanas.

Apgaismojums pie padeves mehānisma ieslēdzas automātiski, atverot kreisās puses durvis,
un izslēdzas, kas durvis tiek atkal aizvērtas.

Gaismas automātiski ieslēdzas, kad padeves ierīce tiek startēta, kad tiek mainīts kāds no
parametriem iekšējā vadības panelī, kad tiek veikta pakāpeniska stieples padeve un arī pēc
metināšanas. Gaismas automātiski izslēdzas pēc dažām minūtēm.

5.8 Spoles bremze

Spoles bremzes spēks jāpalielina tikai tik daudz, lai tas pietiktu stieples padeves
pārsnieguma novēršanai. Faktiskais bremzes spēks, kas nepieciešams, ir atkarīgs no
stieples padeves ātruma un spoles izmēra un svara.

Nepārslogojiet spoles bremzi! Pārāk liels bremzes spēks var pārslogot dzinēju un samazināt
metināšanas rezultātu.

0446 253 201

- 21 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

Spoles bremzes spēku regulē, izmantojot 6mm seškanšu Allena skrūvi spoles uzgriežņa
vidū.

5.9 Stieples maiņa un ievietošana

1. Atveriet stieples padeves ierīces kreisās durvis.

2. Atskrūvējiet un noņemiet spoles uzgriezni un noņemiet veco stieples spoli.

3. Ievietojiet padeves ierīcē jaunu stieples spoli un iztaisnojiet jauno metināšanas stiepli
10–20cm garumā. Novīlējiet atskarpes un asās malas no stieples gala un tikai pēc
tam ievietojiet to padeves mehānismā.

4. Nofiksējiet stieples spoli uz rumbas, pievelkot ciešāk spoles uzgriezni.

5. Virziet stiepli caur padeves mehānismu (saskaņā ar ilustrāciju padeves ierīces
iekšpusē).

6. Aizveriet un bloķējiet stieples padeves ierīces kreisās durvis.

5.10 Padeves rullīšu maiņa

Pārejot uz citu stieples veidu, padeves rullīši jāmaina, lai tie atbilstu jaunajam stieples
veidam. Informāciju par pareizu padeves rullīti atkarībā no stieples diametra un veida skatīt
pielikumā DILSTOŠAS DAĻAS. (Ieteikumu par vieglu piekļuvi nepieciešamajām dilstošajām
daļām skatiet šīs rokasgrāmatas nodaļā "Dilstošo daļu glabāšanas nodalījums".)

1. Atveriet stieples padeves ierīces kreisās durvis.

2. Atbloķējiet maināmos padeves rullīšus, pagriežot rullīša ātro bloķētāju(A) katram
rullītim.

3. Samaziniet spiedienu uz padeves rullīšiem, salokot spriegotāja ierīces(B) un tādējādi
atbrīvojot rotējošās strēles(C).

0446 253 201

- 22 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

4. Izņemiet padeves rullīšus un uzstādiet pareizos (saskaņā ar pielikumu DILSTOŠAS
DAĻAS).

5. Atkal pielieciet spiedienu uz padeves rullīšiem, nospiežot rotējošās strēles(C) uz leju
un fiksējiet tās, izmantojot spriegotāja ierīces(B).

6. Nofiksējiet rullīšus, pagriežot rullīšu ātros bloķētājus(A).

7. Aizveriet un bloķējiet stieples padeves ierīces kreisās durvis.

5.11 Stieples vadotņu mainīšana

Pārejot uz citu stieples veidu, var gadīties, ka jāmaina stieples vadotnes, lai tās atbilstu
jaunajam stieples veidam. Informāciju par pareizām stieples vadotnēm atkarībā no stieples
diametra un veida skatīt pielikumā DILSTOŠAS DAĻAS. (Ieteikumu par vieglu piekļuvi
nepieciešamajām dilstošajām daļām skatiet šīs rokasgrāmatas nodaļā "Dilstošo daļu
glabāšanas nodalījums".)

5.11.1 Ieejas stieples vadotne

1. Atbloķējiet ieejas stieples vadotnes
ātro bloķētāju(A), atlokot to.

2. Izņemiet ieejas stieples vadotni(B).

3. Uzstādiet pareizo ieejas stieples
vadotni (saskaņā ar pielikumu
DILSTOŠAS DAĻAS).

4. Nofiksējiet jauno ieejas stieples
vadotni, izmantojot stieples
vadotnes ātro bloķētāju(A).

5.11.2 Vidējā stieples vadotne

1. Viegli uzspiediet uz vidējās stieples
vadotnes aizspiedņa un izraujiet
vidējo stieples vadotni(A).

2. Iespiediet pareizo stieples vadotnes
tipu (saskaņā ar pielikumu
DILSTOŠAS DAĻAS). Aizspiednis
automātiski bloķē stieples vadotni,
kad tā ir pareizajā pozīcijā.

0446 253 201

- 23 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

5.11.3 Izejas stieples vadotne

1. Noņemiet apakšējo labo padeves
rullīti (skatiet nodaļu "Padeves
rullīšu maiņa").

2. Noņemiet vidējo stieples vadotni
(skatiet nodaļu "Vidēja stieples
vadotne").

3. Atbloķējiet izejas stieples vadotnes
ātro bloķētāju(A), atlokot to.

4. Izņemiet izejas stieples vadotni(B).

5. Uzstādiet pareizo izejas stieples
vadotni (saskaņā ar pielikumu
DILSTOŠAS DAĻAS).

6. Nofiksējiet jauno izejas stieples
vadotni, izmantojot stieples
vadotnes ātro bloķētāju(A).

7. Atkal piestipriniet padeves rullīšu
otro pāri un atkal pielieciet rullīšiem
spiedienu (skatiet nodaļu "Padeves
rullīšu maiņa").

5.12 Rullīšu spiediens

Rullīšu spiediens jāregulē katrai spriegotāja ierīcei atsevišķi atkarībā no izmantotās stieples
materiāla un diametra.

Vispirms jāpārliecinās, vai stieple virzās caur stieples vadotni bez aizķeršanās. Pēc tam
stieples padeves spiediena rullīšiem iestata spiedienu. Svarīgi, lai spiediens nebūtu pārāk
liels.

A attēls B attēls

Lai pārbaudītu, vai padeves spiediens ir iestatīts pareizi, stiepli var padot pret izolētu
priekšmetu, piem., koka gabalu.

Ja metināšanas degli tur apmēram 5mm(0,2collu) attālumā no koka gabala(A attēls),
padeves rullīšiem ir jāslīd.

Ja metināšanas degli tur apmēram 50mm(2collu) attālumā no koka gabala, stieplei jātiek
pievadītai un jāsaliecas(B attēls).

Turpmāk dotā tabula kalpo kā vadlīnija, kas rāda aptuvenos rullīšu spiediena iestatījumus
standarta nosacījumiem ar pareizu spoles bremzes spēku. Garu, netīru vai nodilušu degļu
kabeļu gadījumā var gadīties, ka spiediens ir jāpalielina. Vienmēr pārbaudiet rullīšu spiediena
iestatījumu katrā konkrētajā gadījumā, padodot stiepli pret izolētu priekšmetu kā iepriekš
aprakstīts. Tabulu, kurā ir redzami aptuvenie iestatījumi, var atrast arī stieples padeves
ierīces kreisās puses iekšdaļā.

0446 253 201

- 24 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

Stieples
materiāls

Stieples diametrs (collas)

(mm)

Fe, Ss Spriegotāja

ierīce 1
Spriegotāja

ierīce 2

Pulver
stieple

Spriegotāja
ierīce 1

Spriegotāja
ierīce 2

Al Spriegotāja

ierīce 1
Spriegotāja

ierīce 2

0,02

3

0,6

0,03

0

0,8

0,04

0,04

0,05

1/16

0

5

2

1,6

1,0

1,2

1,4

Spiediena iestatīšana

2,5

3–3,5

2,5–3

1

2–3

0,07

5/64

3/32

0

2,0

2,4

1,8

2

1. Spriegotāja ierīce 1 2. Spriegotāja ierīce 2

5.13 Dilstošo daļu glabāšanas nodalījums

Dilstošo daļu glabāšanas nodalījumu var atrast stieples padeves ierīces kreiso durvju
iekšpusē, lai viegli piekļūtu rullīšu un stieples vadotņu papildu komplektiem.

0446 253 201

- 25 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

1. Ieejas stieples vadotne 4. Padeves rullīši (×4 gab.)

2. Vidējā stieples vadotne 5. Metināšanas degļa metināšanas uzgaļi

(×4 gab.)

3. Izejas stieples vadotne

5.14 Riteņu komplekta stiprinājums

5.14.1 Riteņu stiprinājums pie riteņu komplekta rāmja

Pirms stieples padeves ierīces piestiprināšanas pie riteņu komplekta, piestipriniet riteņus pie
rāmja, izmantojot M12 skrūves, paplāksnes un uzgriežņus, izmantojot nostiprinošo griezes
momentu 40±4Nm (354±35,4collasmārciņas). Fiksētajiem riteņiem aizmugurē jābūt
novietotiem paralēli rāmim.

0446 253 201

- 26 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

5.14.2 Stieples padeves ierīce vertikālā stāvoklī

5.14.3 Stieples padeves ierīce horizontālā stāvoklī

PIEZĪME!

Lai dotu iespēju piestiprināt stieples padeves ierīci horizontālā stāvoklī uz riteņu
komplekta, jāizņem divi buferi uz stieples padeves ierīces durvīm!

0446 253 201

- 27 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

5.15 Riteņu komplekta un degļa atspriegotāja piederumu

stiprinājums

Ja degļa atspriegotāja piederumi jāizmanto savienojumā ar riteņu komplektu, kas nostiprināts
vertikālā pozīcijā, montāža jāveic šādā kārtībā:

0446 253 201

- 28 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

1. Piestipriniet degļa atspriegotāju pie stieples padeves ierīces, izmantojot divas Torx5
skrūves.

2. Piestipriniet riteņu komplektu pie stieples padeves ierīces, izmantojot divus skrūvju
savienojumus netālu no stieples padeves ierīces mugurpuses. Pārliecinieties, ka starp
riteņu komplektu un stieples padeves ierīci ievietotas divas attāluma paplāksnes!

3. Piestipriniet riteņu komplektu un degļa atspriegotāju pie stieples padeves ierīces,
izmantojot divus skrūvju savienojumus tuvāk stieples padeves ierīces priekšai.

0446 253 201

- 29 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

5.16 Marathon Pac™ uzstādīšana

0446 253 201

- 30 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

0446 253 201

- 31 -

© ESAB AB 2022

5 EKSPLUATĀCIJA

0446 253 201

- 32 -

© ESAB AB 2022

6 VADĪBAS PANELIS

6 VADĪBAS PANELIS

6.1 U6

6.1.1 Arējais vadības panelis

1. Displejs 4. Izvēles pogas(funkciju taustiņi); skatiet

turpmāku skaidrojumu U6vadības paneļa
norādījumu rokasgrāmatā

2. Grozāmslēdzis sprieguma iestatīšanai 5. Izvēlnes poga

3. Grozāmslēdzis stieples padeves

ātruma un strāvas stipruma iestatīšanai

0446 253 201

- 33 -

© ESAB AB 2022

6 VADĪBAS PANELIS

6.1.2 Iekšējais vadības panelis

1. Slēdzis gāzes izpūšanai vai stieples

lēnai pievadīšanai

3. Grozāmslēdzis gāzes plūsmas

iestatīšanai (tikai ar gāzes plūsmas
mērītāju aprīkotiem produktu variantiem)

2. Attālās vai vietējās darbības

slēdzis(tikai stumšanas-vilkšanas
variantā (PushPull))

6.1.3 Funkciju skaidrojums

Gāzes izpūšana

Gāzes izpūšanu izmanto, lai izmērītu gāzes plūsmu vai izpūstu gaisu vai
mitrumu no gāzes šļūtenēm pirms metināšanas sākšanas. Gāzes izpūšanas
process norit tik ilgi, kamēr poga nav nospiesta; izpūšanas process norit bez
sprieguma vai stieples padeves.

Pakāpeniska stieples izvilkšana

Pakāpenisku stieples padevi izmanto, ja nepieciešams padot stiepli bez
metināšanas sprieguma. Stieple tiek padota, kamēr ir nospiesta poga.

Attāli

Tālvadības funkcija ļauj attāli vadīt PushPull degļa vai Miggytrac/Railtrac opcijas, kā arī
atspējot ārējo stieples padeves ierīces vadības paneli.

Vietējās darbības

Vietējo darbību funkcija iespējo stieples padeves ierīces ārējo vadības paneli un atspējo
Push Pull degļa vai Miggytrac/Railtrac opcijas.

0446 253 201

- 34 -

© ESAB AB 2022

6 VADĪBAS PANELIS

6.2 Impulsu režīms

6.2.1 Arējais vadības panelis

1. Funkciju taustiņi; skatiet turpmāku

skaidrojumu Pulsevadības paneļa

4. Norāde, kuri mainīgie un iekārtas ir

redzamas displejā

norādījumu rokasgrāmatā

2. Displejs 5. Grozāmslēdzis stieples padeves ātruma

un strāvas stipruma iestatīšanai

3. Sprieguma/QSet™ iestatīšanas slēdzis 6. Aktivizētas sprieguma samazināšanas

ierīces (Voltage Reducing Device—VRD)
indikators

0446 253 201

- 35 -

© ESAB AB 2022

6 VADĪBAS PANELIS

6.2.2 Iekšējais vadības panelis

1. Gāzes plūsmas ātruma iestatīšanas

slēdzis

6.3 Gāzes plūsmas iestatīšana

Gāzes plūsmu regulē, izmantojot grozāmslēdzi iekšējā vadības panelī.
Pašreizējais gāzes plūsmas ātrums parādīts uz gāzes plūsmas mērītāja virs
grozāmslēdža.

PIEZĪME!

Rādījums uz plūsmas mērītāja skalas pareizs būs tikai tad, ja
stieples padeves ierīce ir vertikālā stāvoklī!

6.4 Ārējā vadības paneļa pagriešana

Lai stieples padeves ierīci izmantotu horizontālā stāvoklī, ir iespēja ārējo vadības paneli
pagriezt par 90.

1. Noņemiet divas skrūves vadības panelim un noņemiet paneli.

2. Pagrieziet vadības paneli par 90 pretēji pulksteņrādītāja virzienam.

3. Piestipriniet vadības paneli, pārliecinoties, ka mazie izciļņi ir pareizā pozīcijā.

4. Pievelciet skrūves.

0446 253 201

- 36 -

© ESAB AB 2022

6 VADĪBAS PANELIS

0446 253 201

- 37 -

© ESAB AB 2022

7 TEHNISKĀ APKOPE

7 TEHNISKĀ APKOPE

PIEZĪME!

Lai ekspluatācija būtu droša un uzticama, svarīgi veikt regulāru apkopi.

UZMANĪBU!

Visas piegādātāja garantijas saistības vairs nav spēkā, ja klients garantijas laikā pats
mēģina labot produktu, lai novērstu kādu bojājumu.

7.1 Pārbaude un tīrīšana

Stieples padeves mehānisms

Regulāri ir jāpārbauda, vai stieples padeves ierīci nav aizsprostojuši netīrumi.

• Lai nerastos problēmas ar stieples padevi, regulāri ir jāveic stieples padeves ierīces
mehānisma dilstošo daļu tīrīšana un maiņa. Jāņem vērā, ka tad, ja iepriekšējais
spriegojums ir iestatīts par lielu, tas var radīt spiediena rullīša, padeves rullīša un
stieples vadotnes nodilumu, kas pārsniedz normu.

• Tīriet čaulas un citas stieples padeves mehānisma mehāniskās daļas, izmantojot
saspiestu gaisu, ar regulāriem starplaikiem vai, ja stieples padeve šķiet lēna.

• Sprauslu maiņa

• Piedziņas riteņa pārbaude

• Zobratu paketes nomaiņa

metināšanas deglis

• Metināšanas degļa dilstošās daļas regulāri jātīra un jāmaina, lai stieples padevi varētu
veikt bez traucējumiem. Stieples vadotne ir regulāri jāiztīra ar gaisa strūklu, un
saskares vieta ir jānotīra.

0446 253 201

- 38 -

© ESAB AB 2022

8 TRAUCĒJUMMEKLĒŠANA

8 TRAUCĒJUMMEKLĒŠANA

Skaidrojumu par kļūdām, kas var parādīties ārējā vadības panelī, skatiet konkrētā paneļa
norādījumu rokasgrāmatā.

Pirms izsaukt pilnvarotu apkopes tehniķi, veiciet turpmāk norādītās pārbaudes.

Bojājuma pazīmes Koriģējošās darbības

Stieples padeve caur
stieples padeves
mehānismu ir lēna/stīva.

• Tīriet čaulas un citas stieples padeves mehānisma
mehāniskās daļas, izmantojot saspiestu gaisu.

0446 253 201

- 39 -

© ESAB AB 2022

9 REZERVES DAĻU PASŪTĪŠANA

9 REZERVES DAĻU PASŪTĪŠANA

UZMANĪBU!

Remontu un ar elektrību saistīto darbu drīkst veikt pilnvarots ESAB apkopes
darbinieks. Izmantojiet tikai ESAB oriģinālās rezerves daļas un dilstošās daļas.

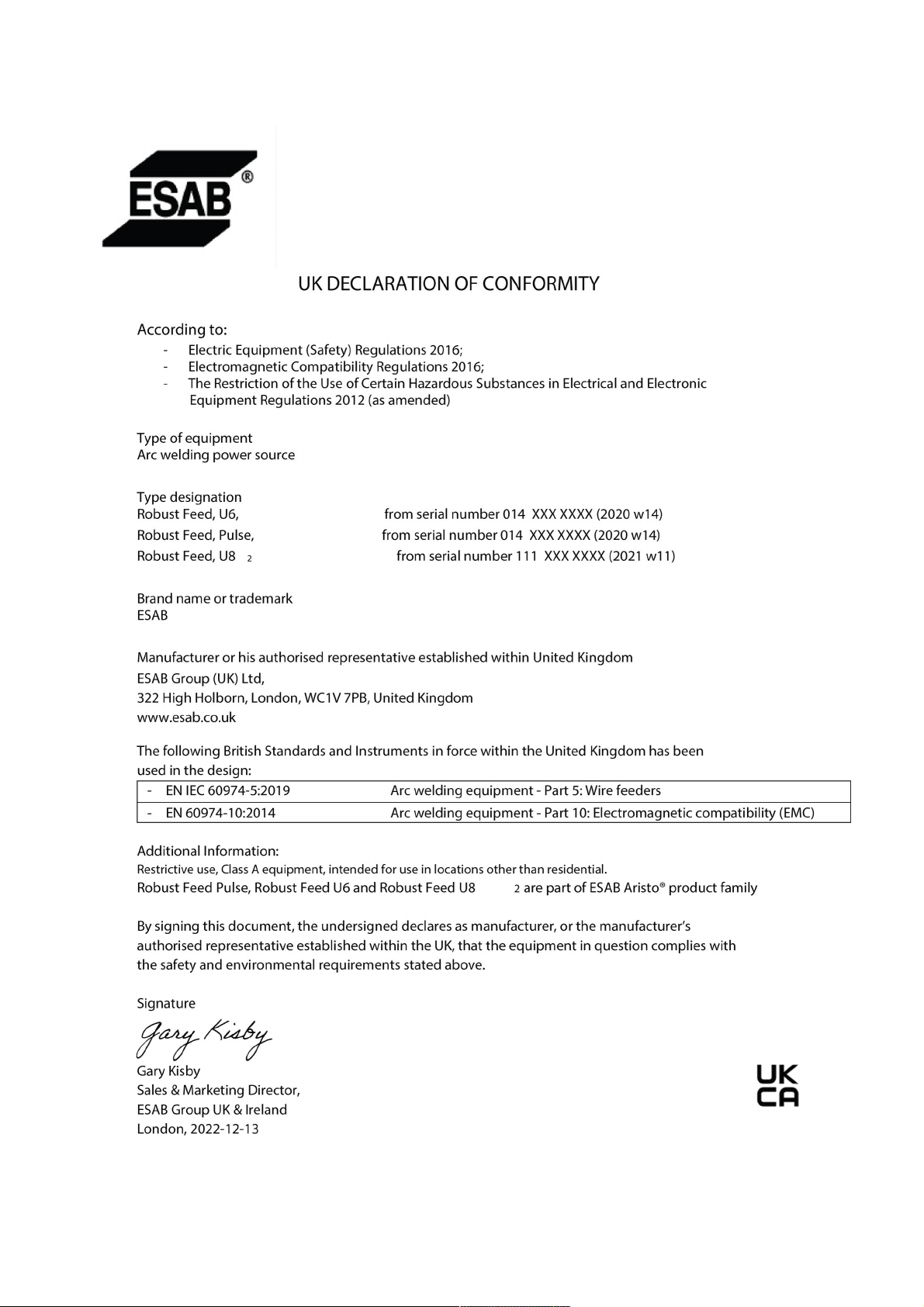

Iekārta RobustFeedU6 un RobustFeedPulse ir konstruēta un testēta atbilstoši starptautisko
un Eiropas standartu EN IEC 60974-5 un EN IEC 60974-10 par Aklasi prasībām, Kanādas
standarta CAN/CSA-E60974-5 prasībām un ASVstandarta ANSI/IEC 60974-5 prasībām.
Apkopes centram, kas veicis apkopi vai remontdarbus, ir jānodrošina, lai izstrādājums
joprojām atbilstu minētajiem standartiem.

Rezerves daļas un dilstošās daļas var pasūtīt pie tuvākā ESAB izplatītāja. Skatiet vietni

esab.com(Metināšanas izvēlne). Pasūtot rezerves daļu, norādiet produkta tipu, sērijas

numuru, paredzēto lietojumu un rezerves daļas numuru saskaņā ar rezerves daļu sarakstu.
Tas atvieglos piegādi un nodrošinās pareizu piegādi.

0446 253 201

- 40 -

© ESAB AB 2022

DIAGRAMMA

DIAGRAMMA

RobustFeed U6/Pulse

0446 253 201

- 41 -

© ESAB AB 2022

DIAGRAMMA

RobustFeed U6/Pulse EURO Push Pull

0446 253 201

- 42 -

© ESAB AB 2022

DIAGRAMMA

RobustFeed U6/Pulse Tweco Push Pull

0446 253 201

- 43 -

© ESAB AB 2022

PASŪTĪŠANAS NUMURI

PASŪTĪŠANAS NUMURI

Ordering no. Denomination Note

0445 800 897 RobustFeed U6, Water With EURO connector, torch

cooling system

0445 800 887 RobustFeedU6, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0445 800 888 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 894 RobustFeedPulse, Water With EURO connector, torch

cooling system

0445 800 891 RobustFeedPulse, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0446 253 201

- 44 -

© ESAB AB 2022

PASŪTĪŠANAS NUMURI

Ordering no. Denomination Note

0445 800 892 RobustFeed Pulse, Offshore, Water,

ELP, Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 890 RobustFeedU6, Offshore, PushPull,

Mechanized MIG

With Tweco 4 connector, heater,
gas flow meter and MMA

0445 800 893 RobustFeedPulse, Offshore, PushPull With Tweco 4 connector, heater,

gas flow meter and MMA

0445 800 902 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG
(VRDactivated)

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA (for AU

region)
0463 708 001 Spare parts list RobustFeedU6, RobustFeedPulse
0463 707 001 Service manual RobustFeedU6, RobustFeedPulse

0459 287 * Instruction manual Aristo® U6
0463 459 * Instruction manual MA25Pulse

Trīs pēdējie cipari rokasgrāmatas dokumenta numurā norāda rokasgrāmatas versiju. Tādēļ
tie šeit ir aizstāti ar *. Noteikti izmantojiet rokasgrāmatu ar tādu sērijas numuru vai
programmatūras versiju, kas atbilst izstrādājuma sērijas numuram vai programmatūras
versijai; skatiet rokasgrāmatas titullapu.

Tehniskā dokumentācija ir pieejama šādā vietnē: www.esab.com

0446 253 201

- 45 -

© ESAB AB 2022

DILSTOŠĀS DAĻAS

DILSTOŠĀS DAĻAS

Fe, Ss and cored wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

V-groove X X 0445 850 001

X X 0445 850 002

X 0445 850 003
X X 0445 850 004

X 0445 850 005

X X 0445 850 006

X 0445 850 007

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 882

0445 830 883 (Tweco)

0445 830 881 (Euro)

Cored wire – Different wire guides dependent on wire diameter!

Wire diameter (in.)

(mm)

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

3/32

2.4

Feed roller

Feed roller

V-K-knurled X X 0445 850 030

X 0445 850 031
X X 0445 850 032

X 0445 850 033

X 0445 850 034

X 0445 850 035

X 0445 850 036

Inlet wire guide Middle wire guide Outlet wire guide

Wire diameter 0.040–1/16in.

0.9–1.6mm

Wire diameter 0.070–3/32in.

1.8–2.4mm

0445 822 001

(2 mm)

0445 822 002

(3 mm)

0446 080 882

0446 080 883

0445 830 883 (Tweco)

0445 830 881 (Euro)

0445 830 884 (Tweco)

0445 830 882 (Euro)

0446 253 201

- 46 -

© ESAB AB 2022

DILSTOŠĀS DAĻAS

Al wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8
Feed roller

U-groove X X 0445 850 050

X X 0445 850 051

X X 0445 850 052

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 881

0445 830 886 (Tweco)

0445 830 885 (Euro)

0446 253 201

- 47 -

© ESAB AB 2022

PIEDERUMI

PIEDERUMI

0446 081 880 Wheel kit

0349 313 450 Trolley

0349 313 700 Wire feeder trolley for 400mm coils

0446 123 880 Liquid cooling kit

0446 082 880 Torch strain relief

F102 440 880 Quick connectorMarathon Pac™

0465 508 880 Guide pin extension kit

For the feeder assembled with the wheel kit

0446 253 201

- 48 -

© ESAB AB 2022

PIEDERUMI

0446 956 880 Boom adaptor kit including a stopper for

RobustFeed door
For assembly instructions, refer to the Boom

adaptor assembly instruction manual

0446 958 880 Torch holder

For assembly on the RobustFeed
For assembly instructions, refer to the Torch

holder assembly instruction manual

0459 491 880 Remote control unit MTA1CAN

• MIG/MAG: wire feed speed and voltage

• MMA: current and arc force

• TIG: current, pulse and background
current

0459 491 882 Remote control unit M110ProgCAN

• Choice of one of 10 programs

• MIG/MAG: voltage deviation

• TIG: and MMA current deviation

0459 554 880 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)

0459 554 980 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)HD

Interconnection cable with pre-assembled strain relief, Air cooled, 70mm2:

0446 255 880 2 m (7ft.)
0446 255 881 5m (16ft.)
0446 255 882 10 m (33ft.)
0446 255 883 15 m (49 ft)
0446 255 884 20 m (66 ft)
0446 255 885 25 m (82 ft)
0446 255 886 35 m (115 ft)

0446 253 201

- 49 -

© ESAB AB 2022

PIEDERUMI

Interconnection cable with pre-assembled strain relief, Liquid cooled, 70mm2:

0446 255 890 2 m (7ft.)
0446 255 891 5m (16ft.)
0446 255 892 10 m (33ft.)
0446 255 893 15 m (49 ft)
0446 255 894 20 m (66 ft)
0446 255 895 25 m (82 ft)
0446 255 896 35 m (115 ft)

Interconnection cable without strain relief, Air cooled, 95mm2:

0459 528 960 1.7 m (7ft.)
0459 528 961 5m (16ft.)
0459 528 962 10 m (33ft.)
0460 528 963 15 m (49 ft)
0460 528 964 25 m (82 ft)
0460 528 965 35 m (115 ft)

Interconnection cable without strain relief, Liquid cooled, 95mm2:

0459 528 970 1.7 m (7ft.)
0459 528 971 5m (16ft.)
0459 528 972 10 m (33ft.)
0459 528 973 15 m (49 ft)
0459 528 974 25 m (82 ft)
0459 528 975 35 m (115 ft)

0446 050 881 Interconnection strain relief kit

(for update of cables without strain relief)

MIG/MAG welding torches:

More informa-

EURO, Tweco and Push Pull torches

tion at the
nearest ESAB
agency

0446 253 201

- 50 -

© ESAB AB 2022

PIEDERUMI

0457 357 882 Miggytrac™ B501

Equipment for mechanized welding

0459 990 645 Miggytrac™ B5001

Equipment for mechanized welding

0398 146 016 Railtrac™ B42V

Equipment for mechanized welding

0459 990 644 Railtrac™ BV2000

Equipment for mechanized welding

0446 253 201

- 51 -

© ESAB AB 2022

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

manuals.esab.com

For contact information visit esab.com
