ESAB RobustFeed U6, RobustFeed Pulse Instruction manual [sl]

Aristo®

RobustFeedU6 in
RobustFeedPulse

Navodila za uporabo

0446 253 201 SI 20221228

Valid for: serial no. 014-, 019-, 251-xxx-xxxx

VSEBINA

1

VARNOST

1.1 Razlaga simbolov

1.2 Varnostni ukrepi

2

UVOD

2.1 Oprema

3

TEHNIČNI PODATKI

4

NAMESTITEV

4.1 Navodila za dvigovanje

5

DELOVANJE

5.1 Priporočene vrednosti najmočnejšega toka za kable iz kompleta za

5.2 Priključki in krmilne naprave

5.3 Priključek za hladilno tekočino

5.4 Nadgradnja kompleta z vmesnim varovalom

5.5 Stikalo kompleta za segrevanje (samo različice Offshore)

5.6 Postopek zagona

5.7 Osvetlitev v podajalniku varilne žice

5.8 Zavora tuljave

5.9 Menjava in vstavljanje žice

5.10 Menjava podajalnih valjev

5.11 Zamenjava vodil žice

....................................................................................................

...................................................................................

.....................................................................................

...........................................................................................................

....................................................................................................

....................................................................................

..............................................................................................

..........................................................................

................................................................................................

priklop

......................................................................................................

.................................................................

.............................................................

......................................

....................................................................................

....................................................

.........................................................................................

....................................................................

.....................................................................

..............................................................................

................

6

6
6

10

10

11

13

13

15

16

17
18
19
21
21
21
21
22
22
23

5.11.1 Vhodno vodilo žice ............................................................................... 23

5.11.2 Srednje vodilo žice ............................................................................... 23

5.11.3 Izhodno vodilo žice ............................................................................... 24

5.12 Pritisk valjčkov

5.13 Prostor za shranjevanje obrabnih delov

5.14 Priključek kompleta koles

5.14.1 Priključek koles na okvir kompleta koles .............................................. 26

5.14.2 Podajalnik varilne žice v navpičnem položaju ...................................... 27

5.14.3 Podajalnik varilne žice v vodoravnem položaju .................................... 27

5.15 Pritrditev kompleta koles in pribora vmesnega varovala gorilnika

5.16 Namestitev enote Marathon Pac™

6

NADZORNA PLOŠČA

6.1 U6

6.1.1 Zunanja nadzorna plošča ..................................................................... 33

6.1.2 Notranja nadzorna plošča .................................................................... 34

6.1.3 Razlaga funkcij ..................................................................................... 34

6.2 Pulz

.............................................................................................................

..........................................................................................................

.......................................................................................

..............................................

.....................................................................

.......................................................

.................................................................................

...

24
25
26

28
30

33

33

35

6.2.1 Zunanja nadzorna plošča ..................................................................... 35

6.2.2 Notranja nadzorna plošča .................................................................... 36

6.3 Nastavitev pretoka plina

0446 253 201 © ESAB AB 2022

........................................................................

36

VSEBINA

6.4 Obračanje zunanje nadzorne plošče

7

VZDRŽEVANJE

7.1 Preverjanje in čiščenje

8

ODPRAVLJANJE NAPAK

9

NAROČANJE NADOMESTNIH DELOV

SLIKA

...................................................................................................................

ŠTEVILKE ZA NAROČANJE
OBRABNI DELI
PRIKLJUČKI

........................................................................................................

...........................................................................................

...........................................................................

...........................................................................

..............................................................................

...................................................................................................

....................................................

.....................................................

36

38

38

39

40
41
44
46
48

Pridržane pravice do sprememb tehničnih podatkov brez vnaprejšnjega obvestila.

0446 253 201 © ESAB AB 2022

1 VARNOST

1 VARNOST

1.1 Razlaga simbolov

Kot je uporabljeno v tem priročniku: Pomeni pozor! Bodite pozorni!

NEVARNOST!
Pomeni neposredno nevarnost, ki se ji je treba izogniti, sicer lahko povzroči

takojšnje, hude telesne poškodbe ali izgubo življenja.

POZOR!
Pomeni morebitno nevarnost, ki lahko povzroči telesne poškodbe ali izgubo

življenja.

PREVIDNO!
Pomeni nevarnost, ki lahko povzroči lažje telesne poškodbe.

POZOR!

Pred uporabo morate prebrati in razumeti navodila za
uporabo, upoštevati podatke na nalepkah, upoštevati
varnostne predpise delodajalca in biti seznanjeni z
varnostnimi listi (SDS).

1.2 Varnostni ukrepi

Za to, da vse osebe, ki delajo z varilno opremo ESAB ali okoli nje, upoštevajo vse ustrezne
varnostne ukrepe, odgovarja izključno uporabnik te opreme. Varnostni ukrepi morajo
ustrezati zahtevam, ki veljajo za ta tip varilne opreme. Poleg standardnih predpisov za
varnost na delovnem mestu je treba upoštevati še naslednja priporočila.

Vsa dela mora opravljati usposobljeno osebje, ki je temeljito seznanjeno z delovanjem
varilne opreme. Nepravilno upravljanje opreme lahko izzove nevarnost, ki povzroči telesne
poškodbe delavca in škodo na opremi.

1. Vsakdo, ki uporablja varilno opremo, mora biti seznanjen z:
○ njenim upravljanjem;
○ razmestitvijo gumbov za ustavitev v sili;
○ njenim delovanjem;
○ ustreznimi varnostnimi ukrepi;
○ varjenjem, rezanjem oziroma drugim delom z opremo.

2. Upravljavec mora zagotoviti, da:
○ ob zagonu opreme v njenem delovnem območju ni nobene nepooblaščene

osebe;

○ nihče ni nezaščiten, ko se ustvari oblok oziroma se začne delo z opremo.

3. Delovno mesto mora biti:
○ ustrezno za dela, za katera je predvideno;
○ v njem ne sme biti prepiha.

0446 253 201

- 6 -

© ESAB AB 2022

1 VARNOST

4. Osebna varnostna oprema:
○ Vedno nosite priporočeno osebno zaščitno opremo, v katero spadajo zaščitna

očala, ognjevzdržna obleka in zaščitne rokavice.

○ Ne nosite ohlapnih oblačil ali predmetov, kakor so šali, verižice, prstaniipd., saj

jih lahko oprema zagrabi ali vas opečejo.

5. Splošni varnostni ukrepi:
○ Prepričajte se, da ima kabel mase trden stik.
○ Dela na visokonapetostni opremi sme opravljati le usposobljen elektrikar.
○ Pri roki mora biti pripravljena jasno označena gasilna oprema.
○ Mazanja in vzdrževanja opreme ni dovoljeno izvajati med delovanjem.

Če je nameščen hladilnik ESAB

Uporabljajte samo ESAB-ova homologirana hladilna sredstva. Nehomologirana hladilna
sredstva lahko poškodujejo opremo ali ogrozijo varnost izdelka. V primeru nastanka takih
poškodb, prenehajo vse garancijske obveznosti podjetja ESAB.

Za podatke o naročanju glejte poglavje »PRIBOR« v priročniku z navodili.

POZOR!

Obločno varjenje in rezanje sta lahko nevarni za vas in druge osebe. Pri varjenju in
rezanju upoštevajte varnostne ukrepe.

ELEKTRIČNI UDAR – lahko je smrtno nevaren

• Delov pod električno napetostjo ali elektrod se z golo kožo, mokrimi
rokavicami ali mokrimi oblačili ne dotikajte.

• Izolirajte se od obdelovanca in ozemljitve.

• Med delom bodite pozorni na varno ravnanje.

ELEKTRIČNA IN MAGNETNA POLJA – lahko škodujejo zdravju

• Varilci s srčnimi spodbujevalniki se morajo pred varjenjem posvetovati s
svojim zdravnikom. Elektromagnetna polja lahko motijo delovanje
nekaterih spodbujevalnikov.

• Izpostavljenost elektromagnetnim poljem ima lahko do zdaj še nepoznane
posledice.

• Varilci morajo za zmanjšanje izpostavljenosti elektromagnetnim poljem
izvesti naslednje ukrepe:

○ Elektrodo in delovne kable speljite na isti strani telesa. Če je mogoče,

jih pritrdite s trakom. Telo se sme biti med gorilnikom in delovnimi
kabli. Varilnika ali delovnih kablov nikoli ne ovijte okrog svojega
telesa. Varilni transformator in kabli morajo biti čim bolj oddaljeni od
vašega telesa.

○ Delovni kabel namestite na obdelovanec tako, da bo čim bližje

delovnemu območju.

HLAPI IN PLINI – lahko škodujejo zdravju.

0446 253 201

• Držite glavo zunaj dosega hlapov.

• Uporabljajte prezračevanje ali odvod plinov iz obloka ali oboje, da
zagotovite odvod hlapov in plinov iz svojega dihalnega območja ter iz
delovnega območja sploh.

SEVANJE IZ OBLOKA – lahko poškoduje oči in povzroči opekline.

• Zaščitite si oči in telo. Uporabljajte ustrezno varilsko masko z zaščitnim
steklom in nosite zaščitna oblačila.

• Osebe v okolici zaščitite z ustreznimi zasloni ali zastori.

- 7 -

© ESAB AB 2022

1 VARNOST

HRUP – premočan hrup lahko poškoduje sluh.

Zaščitite si ušesa. Uporabljajte glušnike ali drugo zaščito sluha.

Premikajoči deli – lahko povzročijo poškodbe

• Vsa vratca, plošče in pokrovi morajo biti zaprti in varno pritrjeni. Pokrove
lahko z namenom izvajanja vzdrževalnih del in odpravljanja napak odstrani
le usposobljeno osebje. Po koncu servisnih del in pred zagonom motorja
znova namestite plošče ali pokrove in zaprite vratca.

• Pred namestitvijo ali priklopom enote izklopite motor.

• Z rokami, lasmi, ohlapnimi oblačili in orodji ne segajte v območje delovanja
gibljivih delov.

NEVARNOST POŽARA

• Iskre (brizgajoča talina) lahko povzročijo požar. Zato poskrbite, da v bližini
ni nobenih vnetljivih snovi.

• Ne uporabljajte na zaprtih posodah.

VROČA POVRŠINA – deli lahko opečejo

• Delov se ne dotikajte z golo roko.

• Pred delom na opremi počakajte, da se ohladi.

• Pri ravnanju z vročimi deli uporabljajte ustrezno orodje in/ali izolirane
varilne rokavice, da preprečite opekline.

NEPRAVILNO DELOVANJE APARATA – ob morebitnem nepravilnem delovanju
pokličite na pomoč strokovnjaka.

ZAŠČITITE SEBE IN DRUGE!

PREVIDNO!

Ta izdelek je namenjen izključno obločnemu varjenju.

PREVIDNO!

Oprema razredaA ni namenjena za uporabo v
stanovanjskih prostorih, kjer električno energijo
zagotavlja javno nizkonapetostno omrežje. V takih
prostorih lahko pride do težav pri elektromagnetni
združljivosti opreme razredaA zaradi prevodnih in
sevalnih motenj.

0446 253 201

- 8 -

© ESAB AB 2022

1 VARNOST

OPOMBA!
Elektronsko opremo zavrzite v ustanovi za

recikliranje!

Evropska Direktiva2012/19/ES o odpadni električni in
elektronski opremi ter njeni uvedbi v nacionalno
zakonodajo predpisuje ob koncu življenjske dobe
obvezno predelavo električne in/ali elektronske opreme
v ustanovi za recikliranje.

Kot odgovorna oseba za opremo ste odgovorni, da
pridobite informacije o odobrenih zbiralnih mestih.

Za več informacij se obrnite na najbližjega prodajalca
ESAB.

ESAB se ponaša z obsežno ponudbo dodatne varilne opreme in osebne zaščitne
opreme. Za podatke o naročanju se obrnite na najbližjega prodajalca podjetja ESAB ali
obiščite naše spletno mesto.

0446 253 201

- 9 -

© ESAB AB 2022

2 UVOD

2 UVOD

RobustFeed, ki je opremljen z nadzorno ploščo U6 ali Pulse, je namenjen varjenju MIG/MAG
z varilnimi transformatorji 400A, 500A in 600A na osnovi vodila CAN.

Podajalnik varilne žice je na voljo v različnih različicah (glejte dodatek »ŠTEVILKE ZA
NAROČANJE«).

OPOMBA!

Različice podajalnika žice, opremljene z ESAB Logic pump (ELP), so namenjene za
uporabo skupaj z varilnimi transformatorji, ki so opremljeni z ELP. Za dodatne
informacije o ELP si oglejte poglavje "Priključek za hladilno tekočino".

Oba podajalnika varilne žice sta zaprta ter vsebujeta štirikolesni pogonski mehanizem za
podajanje žice in nadzorno elektroniko.

Uporablja se lahko v kombinaciji s standardno tuljavo za žico premera 200mm in 300mm ali
z ESAB Marathon Pac™ z adapterjem za žico, ki poskrbi za podajanje varilne žice.

Podajalnik varilne žice je mogoče namestiti na voziček, ki visi nad delovnim mestom, ali na
tla (v pokončnem ali ležečem položaju in s kolesi ali brez).

ESAB-ov pribor za ta izdelek je opisan v poglavju »PRIBOR« v tem priročniku.

2.1 Oprema

Podajalniku žice so priloženi:

• Navodila za uporabo podajalne enote

• Navodila za uporabo nadzorne plošče

• Kratka navodila

• Pogonska valjčka: 0,9/1,0 mm (0,040 palca)/1,2 mm (0,045 palca)

• Vodila žice: 0,6–1,6 mm (0,023–1/16 palca)

Navodila za uporabo v drugih jezikih lahko prenesete s spletnega mestamanuals.esab.com

0446 253 201

- 10 -

© ESAB AB 2022

3 TEHNIČNI PODATKI

3 TEHNIČNI PODATKI

RobustFeedU6, RobustFeedU82 in RobustFeedPulse
Napajalna napetost 42VAC, 50–60Hz
Priključna moč 181 VA
Nazivni napajalni tok I

1

4,3 A

Podatki o nastavitvah:

Hitrost podajanja žice

1

0,8–25,0 m/min (32–984 palcev/min)

Priključek gorilnika EURO, Tweco 4
Največji premer tuljave z žico 300 mm (12palca)
Premer žice:

Fe 0,6–2,0 mm (0,023-5/64palca)
SS 0,6–1,6 mm (0,023-1/16palca)
Al 0,8–1,6 mm (0,031-1/16palca)
Žica z jedrom 0,9–2,4 mm (0,035-3/32palca)

Teža 16,7–18,5 kg (36,8–40,8lb.)
Največja teža tuljave žice 20,0 kg (44,1 lb)
Mere (d×š×v) 595×250×430mm

(23,4×9,8×16,9palca)

Delovna temperatura od –20 do +55°C (od -4 do +131°F)
Temperatura med transportom in

od –40 do +80°C (od -40 do +176°F)

skladiščenjem
Zaščitni plin Vse vrste, namenjene varjenjuMIG/MAG
Najvišji tlak plina 5bar (72,5psi)

Hladilna tekočina

1)

Že pripravljena hladilna tekočina ESAB

Najvišji tlak hladilne tekočine 5bar (72,5psi)
Dovoljena obremenitev pri +40°C:

35-odstotnem obratovalnem ciklu 630 A
60-odstotni obratovalni cikel 500 A
100-odstotni obratovalni cikel 400 A

Dovoljena obremenitev pri +55°C:

35-odstotnem obratovalnem ciklu 600 A
60-odstotni obratovalni cikel 450 A
100-odstotni obratovalni cikel 350 A
Razred ohišja IP44

)

Za »RobustFeedU6, Offshore, Water«, »RobustFeedU6, Offshore, Water, Push Pull«,

1

»RobustFeedPulse, Offshore, Water«, »RobustFeedU82, Offshore, Water«,
»RobustFeedU82, Offshore, Water, Push Pull« in »RobustFeedPulse, Offshore, Water,
Push Pull«)

Obratovalni cikel

Delovni cikel pomeni čas, izražen kot odstotek desetminutnega intervala, v katerem smete
variti z določeno obremenitvijo, ne da bi pregreli opremo.

0446 253 201

- 11 -

© ESAB AB 2022

3 TEHNIČNI PODATKI

Razred ohišja

Koda IP označuje razred zaščite ohišja, kar pomeni zaščito pred vdorom vode ali trdnih
delcev.

Oprema z oznako IP44 je namenjena notranji in zunanji uporabi in je odporna na dež z vseh
strani.

0446 253 201

- 12 -

© ESAB AB 2022

4 NAMESTITEV

4 NAMESTITEV

Vgradnjo mora opraviti usposobljen strokovnjak.

POZOR!

Ko varite v okolju z visoko električno nevarnostjo, lahko uporabljate izključno varilne
transformatorje, ki so namenjeni za tako okolje. Taki varilni transformatorji so označeni

s simbolom .

PREVIDNO!

Ta izdelek je namenjen industrijski uporabi. V domačem okolju lahko povzroči radijske
motnje. Za ustrezne varnostne ukrepe je odgovoren uporabnik.

4.1 Navodila za dvigovanje

PREVIDNO!

Nevarnost zmečkanja pri dvigovanju podajalnika žice! Sebe in osebe v okolici
opozorite na nevarnost in zaščitite.

PREVIDNO!

Da bi se izognili lastnim poškodbam in poškodbam opreme, dvigajte na načine in s
pomočjo priključnih točk, ki so predstavljene spodaj.

0446 253 201

- 13 -

© ESAB AB 2022

4 NAMESTITEV

PREVIDNO!

Ne odlagajte težkih predmetov ali jih pritrjujte na podajalnik varilne žice med
dviganjem. Dvižne točke imajo nosilnost do 44 kg / 97 lb., ko dvigate s pomočjo
dveh zunanjih zgornjih dvižnih ročajev na zgornji sliki.

Dovoljena teža 44kg / 97lb. zajema podajalnik žice in dodatno opremo (običajna teža
podajalnika žice je 18,5kg / 40,8lb., za vse teže glejte poglavje TEHNIČNI
PODATKI).

0446 253 201

- 14 -

© ESAB AB 2022

5 DELOVANJE

5 DELOVANJE

Splošni varnostni predpisi za ravnanje z opremo so opisani v poglavju »VARNOST« v
tem priročniku. Preden začnete uporabljati opremo, preberite to poglavje!

POZOR!

Da ne pride do udarca električnega toka, se ne dotikajte elektrodne žice, delov, ki so v
stiku z njo, ali neizoliranih kablov in kontaktov.

OPOMBA!

Ko opremo premikate, uporabite za to namenjeni ročaj. Opreme nikoli ne premikajte z
vlečenjem za varilni gorilnik.

POZOR!

Podajalniki varilne žice so predvideni za uporabo samo z varilnimi transformatorji v
načinih MIG/MAG in MMA. Če se uporabljajo v načinih MIG/MAG; je treba nosilec
MMA odklopiti od podajalnika varilne žice, priključek OKC pa zaščititi. Če se
uporabljajo v načinu MMA, je treba gorilnik MIG/MAG izolirati ali hraniti v nosilcu za
gorilnik, če je na voljo, saj se v nasprotnem primeru gorilnik/nosilec vklopi ali pa je
napajan.

POZOR!

Prepričajte se, da so stranski okrovi med delovanjem zaprti.

0446 253 201

- 15 -

© ESAB AB 2022

5 DELOVANJE

POZOR!

Pritrdite tuljavo tako, da zategnete
matico, da preprečite, da bi tuljava
zdrsnila s pesta.

PREVIDNO!

Pred napeljavo varilne žice v vodilo ne pozabite oblikovati konca žice v klin in
odstraniti zarobkov, da se žica ne bo zagozdila v vodilu.

POZOR!

Rotirajoči deli lahko povzročijo poškodbe, zato bodite
zelo previdni.

POZOR!

Pritrdite opremo, še zlasti če je na neravnem ali nagnjenem terenu.

5.1 Priporočene vrednosti najmočnejšega toka za kable iz kompleta za priklop

Pri temperaturi okolice +25°C in običajnem 10-minutnem ciklu:

Območje kablov Obratovalni cikel Izguba napetosti na

100% 60% 35%

70 mm² 350 A 400 A 480 A 0,28V / 100A
95 mm² 400 A 500A 600A 0,21V / 100A

Pri temperaturi okolice +40°C in običajnem 10-minutnem ciklu:

Območje kablov Obratovalni cikel Izguba napetosti na

100% 60% 35%

70 mm² 310 A 350 A 420 A 0,30V / 100A
95 mm² 375 A 430 A 525 A 0,23V / 100A

Obratovalni cikel

Delovni cikel pomeni čas, izražen kot odstotek desetminutnega intervala, v katerem smete
variti z določeno obremenitvijo, ne da bi pregreli opremo.

10 m

10 m

0446 253 201

- 16 -

© ESAB AB 2022

5 DELOVANJE

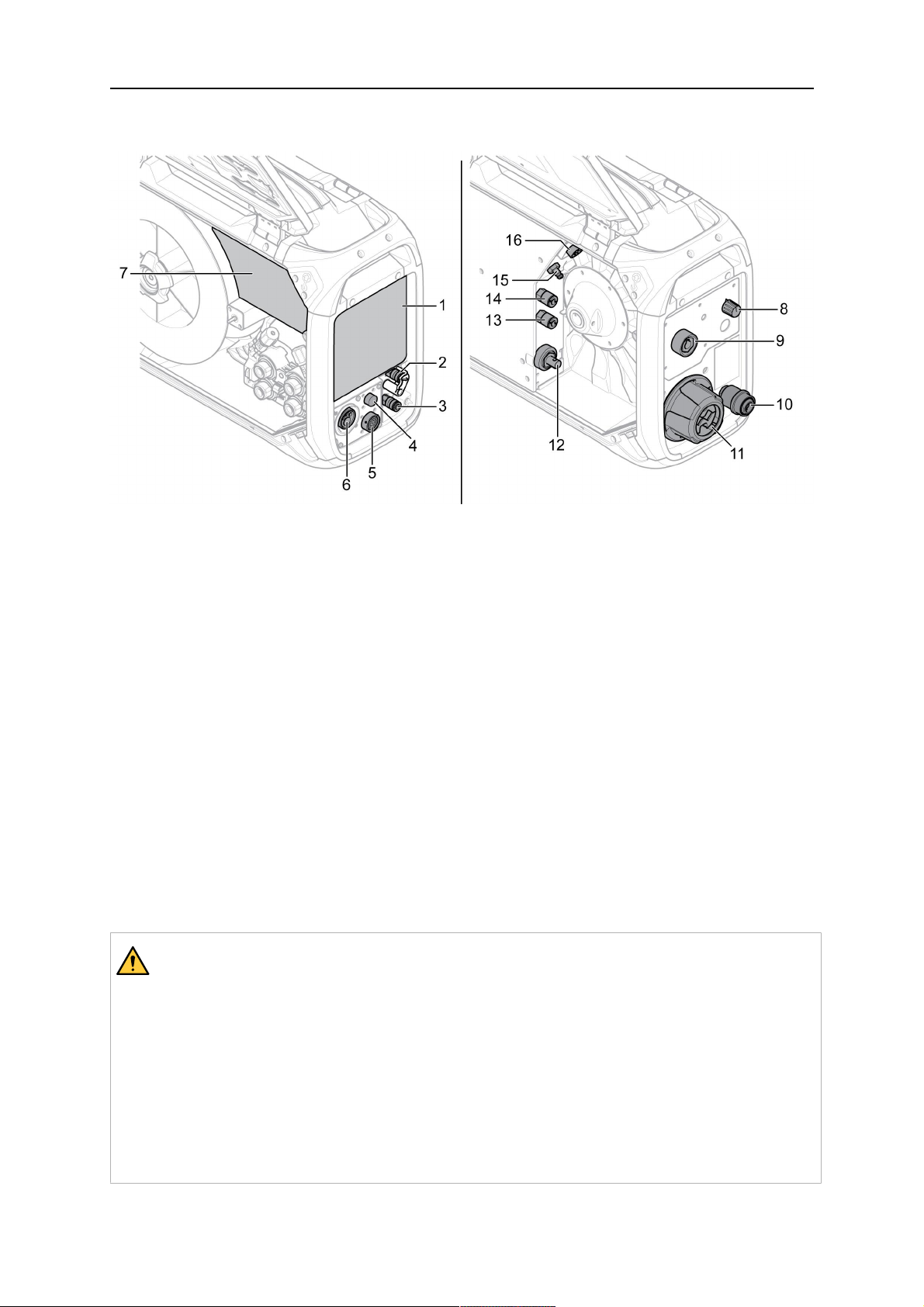

5.2 Priključki in krmilne naprave

1. Zunanja nadzorna plošča (glejte

poglavje »NADZORNA PLOŠČA«)

2. Priključek za hladilno tekočino v varilni

gorilnik, z ELP1)(samo pri različicah

9. Priključek za varilni gorilnik MMA (OKC)

3)

(samo pri različicah izdelka z MMA)

10. Dovodna odprtina za žico za uporabo z

enoto Marathon Pac™ (dodatna oprema)

izdelka z ELP)

3. Priključek za dovod hladilne tekočine iz

varilnega gorilnika

4. Priključek za kabel sprožilca Tweco

(samo v kombinaciji z gorilnikom

11. Vmesno varovalo za kable iz

transformatorja

12. Priključek za varilni tok iz

transformatorja(OKC)

Tweco)

5. Priključek za enoto za daljinsko

upravljanje (dodatna oprema)

6. Priključek za varilni gorilnik MIG/MAG

(tipa Euro ali Tweco)

2

7. Notranja nadzorna plošča (glejte

13. Priključek za dovod hladilne tekočine v

transformator (hladilno enoto)

14. Priključek za dovod hladilne tekočine iz

transformatorja (hladilne enote)

15. Priključek za zaščitni plin

poglavje »NADZORNA PLOŠČA«)

8. Stikalo kompleta za segrevanje

(različice Offshore)

1)

ELP = ESAB Logic Pump (glejte poglavje "Priključek za hladilno tekočino")

16. Priključek za krmilni kabel iz varilnega

transformatorja

POZOR!

Vrata na desni in levi strani podajalnika varilne žice morajo biti med varjenjem in/ali
podajanjem žice zaprta. Ne varite ali podajajte žice, če so katera od vrat odprta.

2)

odstraniti iz nosilca elektrode in ne sme biti v bližini obdelovanca in drugih trenutno
vodilnih materialov. Če je mogoče, morate nosilec elektrode odstraniti s priključka
OKC varilne enote, priključek pa zaščititi z izolacijskim pokrovčkom.

3)

zmanjšate možnost nenamernega stika z gorilnikom MIG/MAG. Gorilnik ne sme
biti v bližini obdelovanca in drugega trenutno vodilnega materiala.

0446 253 201

Električna nevarnost! Med varjenjem MIG/MAG je treba elektrodo MMA

Električna nevarnost! Med varjenjem MMA je treba odrezati žico, ki izstopa, da

- 17 -

© ESAB AB 2022

5 DELOVANJE

5.3 Priključek za hladilno tekočino

Ko priključujete varilni gorilnik, hlajen s tekočino, mora biti glavno stikalo varilnega
transformatorja izklopljeno (v položaju OFF) in stikalo hladilne enote v položaju0.

Nekatere priložene različice podajalnika žice s priključki za hladilno tekočino so opremljene s
sistemom zaznavanja ESAB Logic Pump (ELP), ki preverja, ali so cevi za vodo priključene.
Ko priključite vodno hlajen varilni gorilnik, začne vodna črpalka samodejno delovati.
Zaznavanje deluje samo z varilnimi transformatorji, ki so opremljeni z ELP (na primer
Aristo4004i in Cool1). Pri varilnih transformatorjih brez funkcije ELP (na primer Aristo500ix
in Cool2) je treba enoto hladilnika ročno vklopiti in izklopiti.

PREVIDNO!

Različice podajalnika brez ELPne ne smete uporabljati skupaj z varilnimi
transformatorji, ki so opremljeni z ELP. Če uporabljate podajalnike brez ELP skupaj z
varilnimi transformatorji, ki so opremljeni z ELP, lahko pride do poškodb gorilnika,
hlajenega s tekočino, zaradi nezadostnega pretoka hladilne tekočine!

Komplet za hlajenje s tekočino lahko naročite kot pribor (glejte dodatek »PRIBOR«).

0446 253 201

- 18 -

© ESAB AB 2022

5 DELOVANJE

5.4 Nadgradnja kompleta z vmesnim varovalom

0446 253 201

- 19 -

© ESAB AB 2022

5 DELOVANJE

Na zgornji sliki je prikazana nadgradnja kompleta z vmesnim varovalom (št. naročila 0446
050 881), pri kateri so kabel za varilni tok in krmilni kabel ter morebitne cevi za hladilno
tekočino in zaščitni plin napeljani skozi napravo z vmesnim varovalom.

Mogoče je uporabiti tudi vnaprej sestavljen komplet z vmesnim kablom, ki vključuje vmesno
varovalo (glejte dodatek »PRIBOR«).

OPOMBA!

• Vmesno varovalo je treba pripeti na čiste kable.

• Poiščite kabel za varilni tok v večji od obeh odprtin v sponki vmesnega
varovala!

• Kabelske vezice okrog izolativnega ovoja morajo biti ustrezno zategnjene!

0446 253 201

- 20 -

© ESAB AB 2022

5 DELOVANJE

5.5 Stikalo kompleta za segrevanje (samo različice Offshore)

IZKLOP varjenja

1)

Vklop varjenja

VKLOP segrevanja in IZKLOP varjenja
Območje tuljave se segreva, da varilna
žica ostane suha. Segrevanje območja
tuljave je zelo koristno v zelo vlažnih
pogojih ali ob spremembah

temperature tekom dneva.

1)

Zunanja nadzorna plošča bo IZKLOPLJENA, če izberete katero koli od teh nastavitev.

1)

5.6 Postopek zagona

Ko podajalnik začne podajati žico, varilni transformator začne generirati varilno napetost. Če
v treh sekundah ne steče varilni tok, varilni transformator izklopi varilno napetost.

Podajalnik žice nadaljuje delovanje do izklopa stikala na varilnem gorilniku.

OPOMBA!

Varilni transformator, ki je v uporabi skupaj s podajalnikom žice, mora biti ob vklopu v
načinu GMA (MIG/MAG)! Tako je že pred varjenjem zagotovljena kalibracija med
podajalnikom in varilnim transformatorjem. Če je varilni transformator ob vklopu v
drugem varilnem načinu, nastavitve napetosti plošče podajalnika ni mogoče
zajamčiti! V tem primeru izklopite varilni transformator stikalo načina preklopite na
GMA (MIG/MAG) in varilni transformator zaženite znova!

5.7 Osvetlitev v podajalniku varilne žice

Podajalnik varilne žice je opremljen z lučmi v omarici.
Lučka, ki se nahaja ob kolutu za žico, se samodejno vklopi ob začetku varjenja ali ob odprtju

levih vrat. Lučka se samodejno izklopi 4 minute po zaustavitvi varjenja ali zaprtju stranskih
vrat.

Lučka, ki se nahaja ob mehanizmu podajalnika, se samodejno vklopi, ko odprete leva vrata,
in se izklopi, ko znova zaprete vrata.

Luči se samodejno prižgejo ob zagonu podajalnika, ko spremenite katerega koli od
parametrov na notranji nadzorni plošči med izvajanjem koračnega pomikanja žice in po
varjenju. Luči se samodejno ugasnejo po nekaj minutah.

5.8 Zavora tuljave

Zavorno silo tuljave je treba povečati ravno toliko, da preprečite prehitro podajanje žice.
Dejansko potrebna zavorna sila je odvisna od hitrosti podajanja žice in velikosti ter teže
tuljave na kolutu.

Ne preobremenite zavore tuljave. Prevelika zavorna sila lahko preobremeni motor in omeji
rezultat varjenja.

Zavorno silo tuljave prilagodite s 6 mm šestrobim inbus vijakom na sredini matice tuljave.

0446 253 201

- 21 -

© ESAB AB 2022

5 DELOVANJE

5.9 Menjava in vstavljanje žice

1. Odprite leva vrata podajalnika žice.

2. Odvijte in odstranite matico tuljave in odstranite staro tuljavo žice.

3. V podajalno enoto vstavite novo tuljavo žice in poravnajte novo varilno žico:
10–20cm. Pred vstavljanjem v mehanizem podajalnika s pilo odstranite ostre robove
s konca žice.

4. Pritrdite tuljavo žice na pesto tako, da zategnete matico tuljave.

5. Napeljite žico skozi mehanizem podajalnika (glejte sliko v notranjosti podajalnika
varilne žice).

6. Zaprite in zaklenite leva vrata podajalnika žice.

5.10 Menjava podajalnih valjev

Ob zamenjavi vrste žice je treba zamenjati tudi podajalne valjčke, da se ujemajo z novo vrsto
žice. Za informacije o ustreznem podajalnem valjčku, ki je odvisen od premera in vrste žice,
glejte dodatek OBRABNI DELI. (Za nasvet o enostavnem dostopu do potrebnih obrabnih
delov glejte razdelek »Prostor za shranjevanje obrabnih delov« v tem priročniku.)

1. Odprite leva vrata podajalnika žice.

2. Odklenite podajalne valjčke, ki jih želite zamenjati, tako, da zasukate hitri zaklep
valjčka (A) za vsak valjček.

3. Sprostite pritisk na podajalne valjčke tako, da prepognete zatezne enote (B) navzdol
in s tem sprostite nihajne roke (C).

4. Odstranite podajalne valjčke in namestite ustrezne (glede na dodatek OBRABNI
DELI).

5. Znova pritisnite na podajalne valjčke tako, da potisnete nihajne roke (C) navzdol in jih
pritrdite z zateznimi enotami (B).

0446 253 201

- 22 -

© ESAB AB 2022

5 DELOVANJE

6. Zaklenite valjčke tako, da zasukate hitre zaklepe za valjčke (A).

7. Zaprite in zaklenite leva vrata podajalnika žice.

5.11 Zamenjava vodil žice

Ob zamenjavi vrste žice je treba morda zamenjati tudi vodila žice, da se ujemajo z novo vrsto
žice. Za informacije o ustreznih vodilih žice, ki so odvisna od premera in vrste žice, glejte
dodatek OBRABNI DELI. (Za nasvet o enostavnem dostopu do potrebnih obrabnih delov
glejte razdelek »Prostor za shranjevanje obrabnih delov« v tem priročniku.)

5.11.1 Vhodno vodilo žice

1. Odklenite hitri zaklep (A) vhodnega
vodila žice tako, da ga razprete.

2. Odstranite vhodno vodilo žice (B).

3. Namestite ustrezno vhodno vodilo
žice (glede na dodatek OBRABNI
DELI).

4. Zaklenite novo vhodno vodilo žice s
pomočjo hitrega zaklepa (A) vodila
žice.

5.11.2 Srednje vodilo žice

1. Rahlo pritisnite na sponko za
srednje vodilo žice in izvlecite
srednje vodilo žice (A).

2. Vstavite ustrezno vrsto vodila žice
(glede na dodatek OBRABNI DELI).
Sponka samodejno zaklene vodilo
žice, ko je v ustreznem položaju.

0446 253 201

- 23 -

© ESAB AB 2022

5 DELOVANJE

5.11.3 Izhodno vodilo žice

1. Odstranite spodnji desni podajalni
valjček (glejte razdelek »Zamenjava
podajalnih valjčkov«).

2. Odstranite srednje vodilo žice (glejte
razdelek »Srednje vodilo žice«).

3. Odklenite hitri zaklep (A) izhodnega
vodila žice tako, da ga razprete.

4. Odstranite izhodno vodilo žice (B).

5. Namestite ustrezno izhodno vodilo
žice (glede na dodatek OBRABNI
DELI).

6. Zaklenite novo izhodno vodilo žice s
pomočjo hitrega zaklepa (A) vodila
žice.

7. Znova pritrdite drug par podajalnih
valjčkov in znova pritisnite na
valjčke (glejte razdelek »Zamenjava
podajalnih valjčkov).

5.12 Pritisk valjčkov

Pritisk valjčkov je treba nastaviti ločeno na vsaki zatezni enoti, odvisno od uporabljenega
materiala in premera žice.

Začnite tako, da se prepričate, da žica gladko teče skozi vodilo. Potem nastavite pritisk na
pritisnih valjčkih podajalnika žice. Pomembno je, da pritisk ni prevelik.

Slika A Slika B

Da bi preverili, ali je pritisk pravilno nastavljen, lahko podajate žico proti izoliranemu
predmetu, recimo kosu lesa.

Ko držite varilni gorilnik približno 5mm (0,2palca) od kosa lesa (slikaA), bi morali podajalni
valjčki zdrsniti.

Če držite varilni gorilnik približno 50mm (2palca) od kosa lesa, bi morala žica izhajati iz
vodila in se kriviti (slikaB).

Spodnja tabela služi kot vodilo za prikaz nastavitev približnega pritiska valjčkov za
standardne pogoje s pravilno zavorno silo tuljave. V primeru dolgih, umazanih ali izrabljenih
kablov za gorilnik je treba morda nastaviti višji pritisk. Vedno preverite nastavitev pritiska
valjčkov za vsak primer posebej, in sicer tako, da podate žico proti izoliranemu predmetu, kot
je opisano zgoraj. Tabelo s približnimi nastavitvami je mogoče najti na levi strani v
podajalniku žice.

0446 253 201

- 24 -

© ESAB AB 2022

5 DELOVANJE

Premer žice (v palcih)

(mm)

Material žice Fe, Ss Zatezna enota

1
Zatezna enota

2

Z žico Zatezna enota

1
Zatezna enota

2

Al Zatezna enota

1
Zatezna enota

2

0,02

3

0,6

0,03

0

0,8

0,04

0,04

0

5

1,0

1,2

Nastavitev tlaka

2,5

3-3,5

1

2-3

0,05

2

1,4

1/16

1,6

2.

2,5-3

0,07

0

1,8

5/64

2,0

3/32

2,4

1. Zatezna enota 1 2. Zatezna enota 2

5.13 Prostor za shranjevanje obrabnih delov

Prostor za shranjevanje obrabnih delov je mogoče najti na notranji strani levih vrat
podajalnika varilne žice za enostaven dostop do dodatnega kompleta valjčkov in vodil žice.

0446 253 201

- 25 -

© ESAB AB 2022

5 DELOVANJE

1. Vhodno vodilo žice 4. Podajalni valjčki (4 kosi)

2. Srednje vodilo žice 5. Kontaktne konice za varilni gorilnik (4

kosi)

3. Izhodno vodilo žice

5.14 Priključek kompleta koles

5.14.1 Priključek koles na okvir kompleta koles

Preden podajalnik varilne žice pritrdite na komplet koles, zategnite kolesa na okvir z vijaki
M12, podložkami in maticami, in sicer z zateznim momentom 40±4Nm (354±35.4in.lb).
Fiksna kolesa na zadnjem delu je treba dati v položaj, vzporedno z okvirjem.

0446 253 201

- 26 -

© ESAB AB 2022

5 DELOVANJE

5.14.2 Podajalnik varilne žice v navpičnem položaju

5.14.3 Podajalnik varilne žice v vodoravnem položaju

OPOMBA!

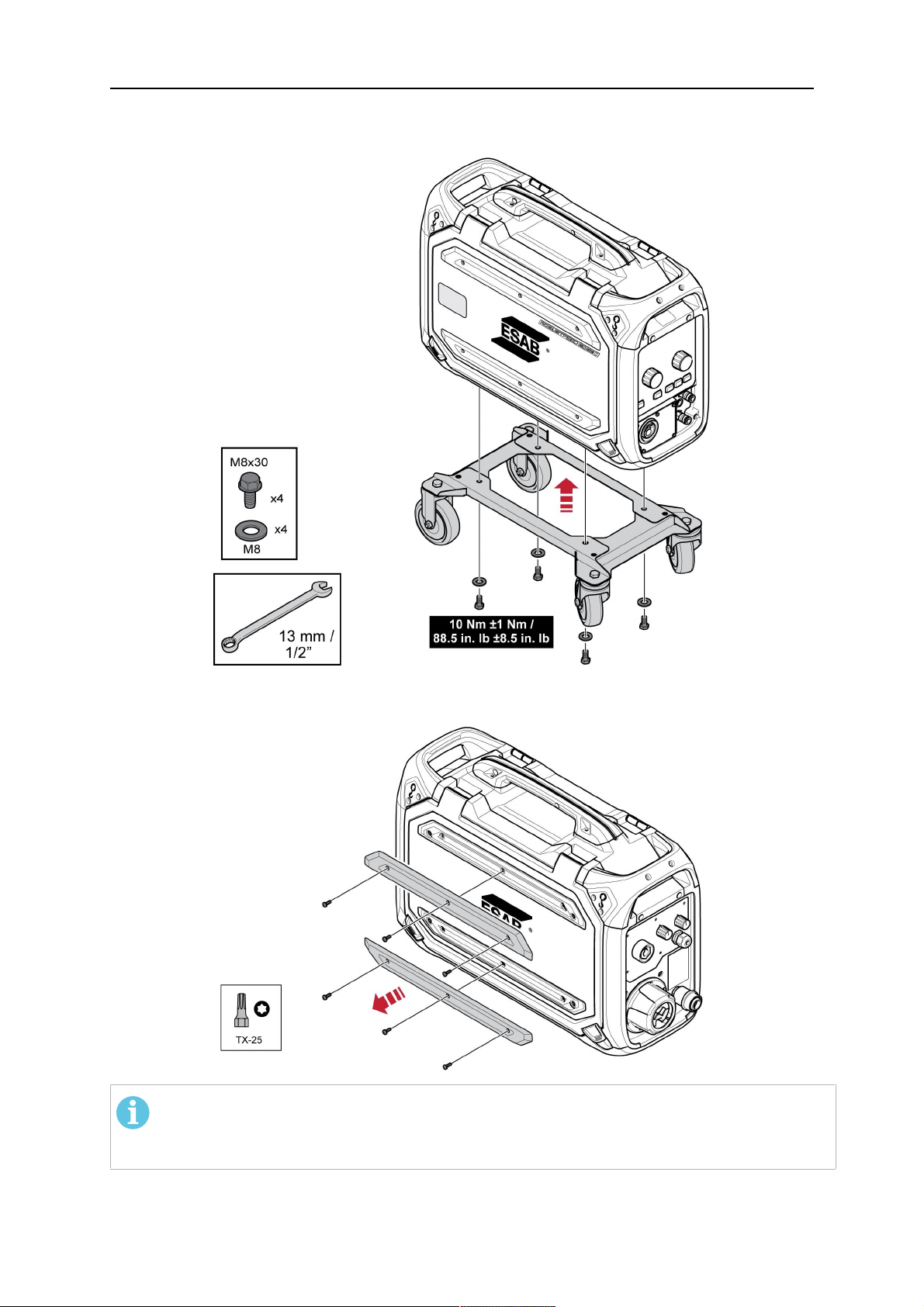

Če želite pritrditi podajalnik žice v vodoravnem položaju na komplet koles, je treba
odstraniti odbijača na vratih podajalnika varilne žice.

0446 253 201

- 27 -

© ESAB AB 2022

5 DELOVANJE

5.15 Pritrditev kompleta koles in pribora vmesnega varovala

gorilnika

Če se pribor vmesnega varovala gorilnika uporablja v povezavi s kompletom koles, pritrjenim
v navpičnem položaju, je treba sestavljanje izvesti v naslednjem vrstnem redu:

0446 253 201

- 28 -

© ESAB AB 2022

5 DELOVANJE

1. Pritrdite vmesno varovalo gorilnika na podajalnik varilne žice z dvema vijakoma Torx

5.

2. Pritrdite komplet koles na podajalnik varilne žice prek dveh privitih spojev v bližini
zadnjega konca podajalnika žice. Dva distančnika morate vstaviti med komplet koles
in podajalnik varilne žice.

3. Pritrdite komplet koles invmesno varovalo gorilnika na podajalnik varilne žice prek
dveh privitih spojev v bližini sprednjega konca podajalnika žice.

0446 253 201

- 29 -

© ESAB AB 2022

5 DELOVANJE

5.16 Namestitev enote Marathon Pac™

0446 253 201

- 30 -

© ESAB AB 2022

5 DELOVANJE

0446 253 201

- 31 -

© ESAB AB 2022

5 DELOVANJE

0446 253 201

- 32 -

© ESAB AB 2022

6 NADZORNA PLOŠČA

6 NADZORNA PLOŠČA

6.1 U6

6.1.1 Zunanja nadzorna plošča

1. Zaslon 4. Mehke tipke (funkcijske tipke), za

nadaljnjo razlago glejte navodila za
uporabo nadzorne plošče U6

2. Gumb za nastavljanje napetosti 5. Tipka Meni

3. Gumb za nastavljanje hitrosti podajanja

žice in toka

0446 253 201

- 33 -

© ESAB AB 2022

6 NADZORNA PLOŠČA

6.1.2 Notranja nadzorna plošča

1. Stikalo za prepihovanje s plinom ali

koračno pomikanje žice

3. Gumb za nastavitev hitrosti pretoka plina

(samo za različice izdelkov z merilnikom
pretoka plina)

2. Stikalo za oddaljeni ali lokalni način (le

za različice Push Pull)

6.1.3 Razlaga funkcij

Prepihovanje s plinom

Prepihovanje s plinom se uporablja pri merjenju pretoka plina ali za odstranitev
preostankov vlage iz plinskih cevi pred začetkom varjenja. Prepihovanje s
plinom teče, dokler je pritisnjen gumb, in zanj ni potrebna napetost ali podajanje
žice.

Koračno pomikanje žice

Koračno pomikanje žice se uporabi, ko je treba žico podati brez varilne
napetosti. Žica se pomika, dokler je gumb pritisnjen.

Daljinsko upravljanje

Funkcija za oddaljeno delovanje omogoča daljinsko upravljanje gorilnika Push Pull ali
možnosti Miggytrac/Railtrac, onemogoči pa tudi notranjo nadzorno ploščo podajalnika žice.

Lokalno

Lokalna funkcija omogoči zunanjo nadzorno ploščo v podajalniku žice in onemogoči daljinsko
upravljanje gorilnika Push Pull ali možnosti Miggytrac/Railtrac.

0446 253 201

- 34 -

© ESAB AB 2022

6 NADZORNA PLOŠČA

6.2 Pulz

6.2.1 Zunanja nadzorna plošča

1. Funkcijski gumbi, za nadaljnjo razlago

glejte navodila za uporabo nadzorne

4. Nakazuje, katere spremenljivke in enote

so prikazane na zaslonu

plošče Pulse

2. Zaslon 5. Gumb za nastavljanje hitrosti podajanja

žice in toka

3. Gumb za nastavljanje napetosti/QSet™ 6. Nakazuje, da je vklopljena naprava VRD

(naprava za znižanje napetosti)

0446 253 201

- 35 -

© ESAB AB 2022

6 NADZORNA PLOŠČA

6.2.2 Notranja nadzorna plošča

1. Gumb za nastavitev hitrosti pretoka

plina

6.3 Nastavitev pretoka plina

Pretok plina nastavite z gumbom na notranji nadzorni plošči. Trenutna hitrost
pretoka plina je prikazana na merilniku pretoka plina nad gumbom.

OPOMBA!

Odčitek na skali merilnika pretoka bo pravilen, samo če je
podajalnik varilne žice v pokončnem položaju.

6.4 Obračanje zunanje nadzorne plošče

Za uporabo podajalnika varilne žice v vodoravnem položaju obstaja možnost obračanja
nadzorne plošče za 90°.

1. Odvijte vijaka za nadzorno ploščo in ploščo odstranite.

2. Zasukajte nadzorno ploščo v levo za 90°.

3. Pritrdite nadzorno ploščo in se prepričajte, da so jezički v ustreznem položaju.

4. Privijte vijaka.

0446 253 201

- 36 -

© ESAB AB 2022

6 NADZORNA PLOŠČA

0446 253 201

- 37 -

© ESAB AB 2022

7 VZDRŽEVANJE

7 VZDRŽEVANJE

OPOMBA!

Za varno in zanesljivo delovanje je pomembno redno vzdrževanje.

PREVIDNO!

Vsak kupčev poskus odpraviti napake s posegi v izdelek v garancijski dobi izniči vse
dobaviteljeve garancijske obveznosti.

7.1 Preverjanje in čiščenje

Mehanizem za podajanje žice

Redno preverjajte, da podajalnik žice ni zamašen z umazanijo.

• Čiščenje in zamenjava izrabljenih delov mehanizma podajalnika žice naj se izvajata
redno, da dosežete nemoteno podajanje žice. Preveliko prednapenjanje povzroči
neobičajno obrabo pritisnih valjčkov, podajalnih valjčkov in vodila žice.

• S stisnjenim zrakom očistite vodila in druge mehanske dele mehanizma podajalnika
varilne žice v rednih intervalih ali če je podajanje žice videti počasno.

• Menjava šob

• Pregled pogonskega kolesca

• Zamenjava paketa zobnika in kolesa

Varilni gorilnik

• Za varjenje brez težav sta potrebna redno čiščenje in menjava izrabljenih delov
varilnega gorilnika. Redno izpihujte vodilo žice in čistite kontaktno točko.

0446 253 201

- 38 -

© ESAB AB 2022

8 ODPRAVLJANJE NAPAK

8 ODPRAVLJANJE NAPAK

Za pojasnila napak, ki bi se lahko pojavile na zunanji nadzorni plošči, si oglejte navodila za
uporabo zadevne nadzorne plošče.

Preden pokličete pooblaščenega serviserja, sami opravite naslednje preizkuse in preglede.

Simptom napake Ukrepi

Podajanje žice gre
počasi/stežka skozi
mehanizem za podajanje
žice.

• S stisnjenim zrakom očistite vodila in druge mehanske
dele mehanizma za podajanje žice.

0446 253 201

- 39 -

© ESAB AB 2022

9 NAROČANJE NADOMESTNIH DELOV

9 NAROČANJE NADOMESTNIH DELOV

PREVIDNO!

Popravila in električna dela naj opravlja pooblaščeni ESAB-ov serviser. Uporabljajte
izključno originalne ESAB-ove nadomestne in obrabne dele.

RobustFeedU6 in RobustFeedPulse sta zasnovana in preizkušena po mednarodnih in
evropskih standardih EN IEC 60974-5 in EN IEC 60974-10 razred A, kanadskem standardu
CAN/CSA-E60974-5 in ameriškem standardu ANSI/IEC 60974-5. Servisna delavnica, ki je
opravila servis ali popravilo, mora preveriti in zagotoviti, da je izdelek še vedno skladen z
navedenimi standardi.

Nadomestne in obrabne dele lahko naročite pri najbližjem predstavniku proizvajalca ESAB –
glejte esab.com. Pri naročanju navedite tip in serijsko številko izdelka ter oznako in številko
nadomestnega dela po seznamu nadomestnih delov. S tem poenostavite dobavo in si
zagotovite, da bo pravilna.

0446 253 201

- 40 -

© ESAB AB 2022

SLIKA

SLIKA

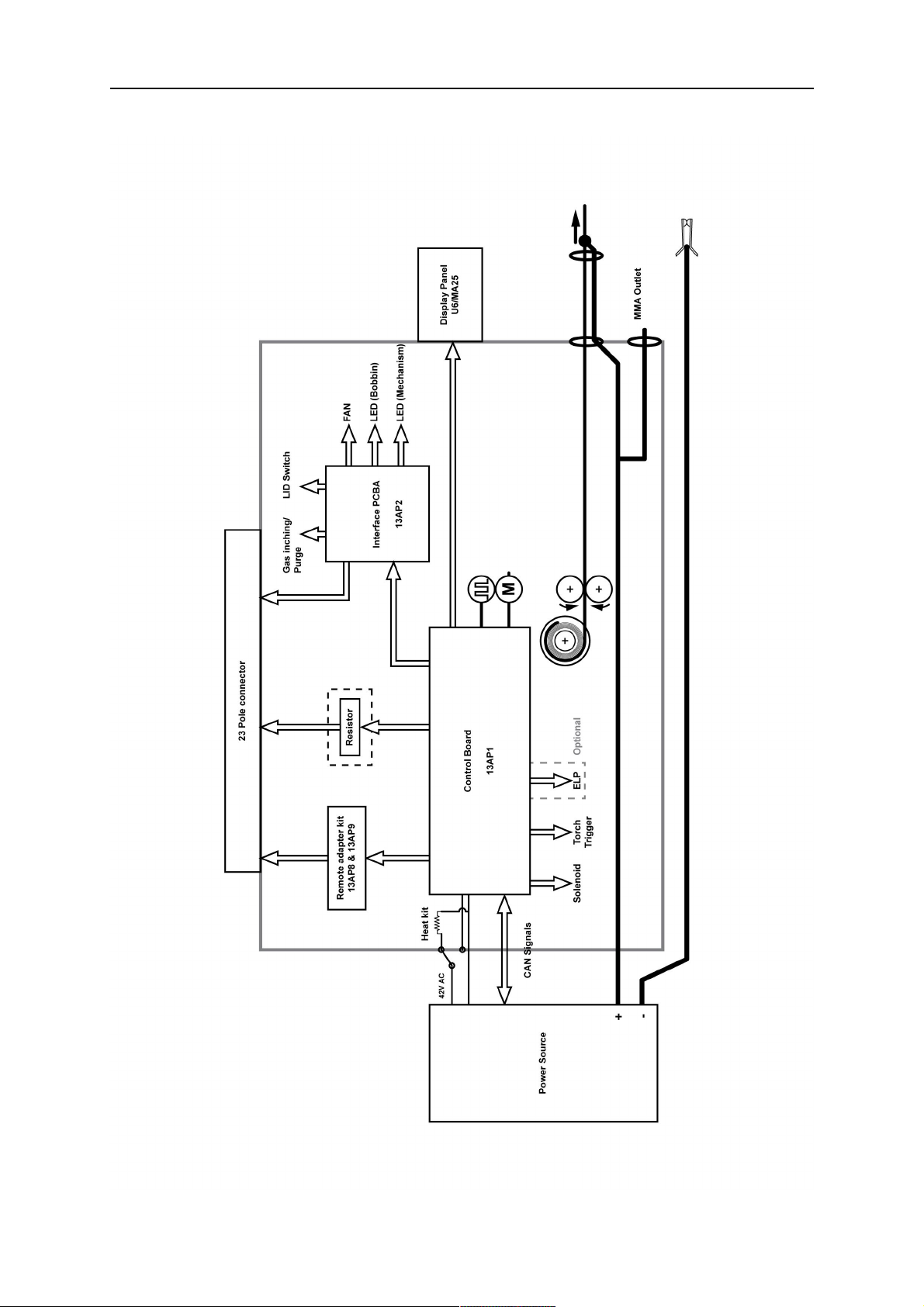

RobustFeed U6/Pulse

0446 253 201

- 41 -

© ESAB AB 2022

SLIKA

RobustFeed U6/Pulse EURO Push Pull

0446 253 201

- 42 -

© ESAB AB 2022

SLIKA

RobustFeed U6/Pulse Tweco Push Pull

0446 253 201

- 43 -

© ESAB AB 2022

ŠTEVILKE ZA NAROČANJE

ŠTEVILKE ZA NAROČANJE

Ordering no. Denomination Note

0445 800 897 RobustFeed U6, Water With EURO connector, torch

cooling system

0445 800 887 RobustFeedU6, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0445 800 888 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 894 RobustFeedPulse, Water With EURO connector, torch

cooling system

0445 800 891 RobustFeedPulse, Offshore, Water With EURO connector, torch

cooling system, heater, gas flow
meter and MMA

0446 253 201

- 44 -

© ESAB AB 2022

ŠTEVILKE ZA NAROČANJE

Ordering no. Denomination Note

0445 800 892 RobustFeed Pulse, Offshore, Water,

ELP, Push Pull, Mechanized MIG

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA

0445 800 890 RobustFeedU6, Offshore, PushPull,

Mechanized MIG

With Tweco 4 connector, heater,
gas flow meter and MMA

0445 800 893 RobustFeedPulse, Offshore, PushPull With Tweco 4 connector, heater,

gas flow meter and MMA

0445 800 902 RobustFeed U6, Offshore, Water, ELP,

Push Pull, Mechanized MIG
(VRDactivated)

With EURO connector, torch
cooling system, ELP, heater, gas
flow meter and MMA (for AU

region)
0463 708 001 Spare parts list RobustFeedU6, RobustFeedPulse
0463 707 001 Service manual RobustFeedU6, RobustFeedPulse

0459 287 * Instruction manual Aristo® U6
0463 459 * Instruction manual MA25Pulse

Zadnje tri števke v številki dokumenta priročnika pomenijo različico priročnika. Zato so na
tem mestu nadomeščene z *. Prepričajte se, da uporabljate priročnik s serijsko številko ali
različico programske opreme, ki ustreza izdelku. Oglejte si prvo stran priročnika.

Tehnična dokumentacije je na voljo na spletnem naslovu: www.esab.com

0446 253 201

- 45 -

© ESAB AB 2022

OBRABNI DELI

OBRABNI DELI

Fe, Ss and cored wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

V-groove X X 0445 850 001

X X 0445 850 002

X 0445 850 003
X X 0445 850 004

X 0445 850 005

X X 0445 850 006

X 0445 850 007

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 882

0445 830 883 (Tweco)

0445 830 881 (Euro)

Cored wire – Different wire guides dependent on wire diameter!

Wire diameter (in.)

(mm)

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8

5/64

2.0

3/32

2.4

Feed roller

Feed roller

V-K-knurled X X 0445 850 030

X 0445 850 031
X X 0445 850 032

X 0445 850 033

X 0445 850 034

X 0445 850 035

X 0445 850 036

Inlet wire guide Middle wire guide Outlet wire guide

Wire diameter 0.040–1/16in.

0.9–1.6mm

Wire diameter 0.070–3/32in.

1.8–2.4mm

0445 822 001

(2 mm)

0445 822 002

(3 mm)

0446 080 882

0446 080 883

0445 830 883 (Tweco)

0445 830 881 (Euro)

0445 830 884 (Tweco)

0445 830 882 (Euro)

0446 253 201

- 46 -

© ESAB AB 2022

OBRABNI DELI

Al wire

Wire diameter (in.)

(mm)

.023

0.6

.030

0.8

.040

0.9/1.0

.045

1.2

.052

1.4

1/16

1.6

.070

1.8
Feed roller

U-groove X X 0445 850 050

X X 0445 850 051

X X 0445 850 052

Inlet wire guide Middle wire guide Outlet wire guide

0445 822 001

(2 mm)

0446 080 881

0445 830 886 (Tweco)

0445 830 885 (Euro)

0446 253 201

- 47 -

© ESAB AB 2022

PRIKLJUČKI

PRIKLJUČKI

0446 081 880 Wheel kit

0349 313 450 Trolley

0349 313 700 Wire feeder trolley for 400mm coils

0446 123 880 Liquid cooling kit

0446 082 880 Torch strain relief

F102 440 880 Quick connectorMarathon Pac™

0465 508 880 Guide pin extension kit

For the feeder assembled with the wheel kit

0446 253 201

- 48 -

© ESAB AB 2022

PRIKLJUČKI

0446 956 880 Boom adaptor kit including a stopper for

RobustFeed door
For assembly instructions, refer to the Boom

adaptor assembly instruction manual

0446 958 880 Torch holder

For assembly on the RobustFeed
For assembly instructions, refer to the Torch

holder assembly instruction manual

0459 491 880 Remote control unit MTA1CAN

• MIG/MAG: wire feed speed and voltage

• MMA: current and arc force

• TIG: current, pulse and background
current

0459 491 882 Remote control unit M110ProgCAN

• Choice of one of 10 programs

• MIG/MAG: voltage deviation

• TIG: and MMA current deviation

0459 554 880 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)

0459 554 980 Remote cable CAN 4 pole – 12 pole, 16 ft 5

in. (5.0m)HD

Interconnection cable with pre-assembled strain relief, Air cooled, 70mm2:

0446 255 880 2 m (7ft.)
0446 255 881 5m (16ft.)
0446 255 882 10 m (33ft.)
0446 255 883 15 m (49 ft)
0446 255 884 20 m (66 ft)
0446 255 885 25 m (82 ft)
0446 255 886 35 m (115 ft)

0446 253 201

- 49 -

© ESAB AB 2022

PRIKLJUČKI

Interconnection cable with pre-assembled strain relief, Liquid cooled, 70mm2:

0446 255 890 2 m (7ft.)
0446 255 891 5m (16ft.)
0446 255 892 10 m (33ft.)
0446 255 893 15 m (49 ft)
0446 255 894 20 m (66 ft)
0446 255 895 25 m (82 ft)
0446 255 896 35 m (115 ft)

Interconnection cable without strain relief, Air cooled, 95mm2:

0459 528 960 1.7 m (7ft.)
0459 528 961 5m (16ft.)
0459 528 962 10 m (33ft.)
0460 528 963 15 m (49 ft)
0460 528 964 25 m (82 ft)
0460 528 965 35 m (115 ft)

Interconnection cable without strain relief, Liquid cooled, 95mm2:

0459 528 970 1.7 m (7ft.)
0459 528 971 5m (16ft.)
0459 528 972 10 m (33ft.)
0459 528 973 15 m (49 ft)
0459 528 974 25 m (82 ft)
0459 528 975 35 m (115 ft)

0446 050 881 Interconnection strain relief kit

(for update of cables without strain relief)

MIG/MAG welding torches:

More informa-

EURO, Tweco and Push Pull torches

tion at the
nearest ESAB
agency

0446 253 201

- 50 -

© ESAB AB 2022

PRIKLJUČKI

0457 357 882 Miggytrac™ B501

Equipment for mechanized welding

0459 990 645 Miggytrac™ B5001

Equipment for mechanized welding

0398 146 016 Railtrac™ B42V

Equipment for mechanized welding

0459 990 644 Railtrac™ BV2000

Equipment for mechanized welding

0446 253 201

- 51 -

© ESAB AB 2022

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

manuals.esab.com

For contact information visit esab.com
