RobustFeedPRO
Manual de instruções
0463 658 101 PT 20220728
Valid for: serial no. 904-, 230-xxx-xxxx
ÍNDICE
1
SEGURANÇA
1.1 Significado dos símbolos
1.2 Precauções de segurança
2
INTRODUÇÃO
2.1 Equipamento
3
DADOS TÉCNICOS
4
INSTALAÇÃO
4.1 Instruções de elevação
5
FUNCIONAMENTO
5.1 Valores de corrente máximos recomendados para o conjunto de
cabos de ligação
5.2 Ligações e dispositivos de controlo
5.3 Ligação do líquido de refrigeração
5.4 Retromodificação do kit de alívio do esforço na interligação
5.5 Interruptor do kit de aquecimento (apenas versões Offshore)
5.6 Procedimento de arranque
5.7 Iluminação dentro da unidade de alimentação do fio
5.8 Ligação do líquido de refrigeração
5.9 Travão da bobina
5.10 Mudar e carregar fio
5.11 Substituir roletes de alimentação
5.12 Substituir os guias de fio
..............................................................................................
......................................................................
.....................................................................
.............................................................................................
...........................................................................................
.....................................................................................
..............................................................................................
..........................................................................
......................................................................................
....................................................................................
....................................................
.......................................................
....................................................................
.........................
.......................................................
....................................................................................
...............................................................................
.........................................................
.......................................................................
...........
..........
5
5
5
9
9
10
12
12
14
15
16
16
17
19
19
19
19
19
20
20
21
5.12.1 Guia de entrada do fio.......................................................................... 21
5.12.2 Guia intermédio do fio .......................................................................... 22
5.12.3 Guia de saída do fio ............................................................................. 22
5.13 Pressão dos rolos
5.14 Compartimento de armazenamento das peças de desgaste
5.15 Fixação do kit de rodas
5.15.1 Fixação das rodas à estrutura do kit de rodas ..................................... 25
5.15.2 Unidade de alimentação de fio na posição vertical .............................. 26
5.15.3 Unidade de alimentação de fio na posição horizontal.......................... 26
5.16 Fixação do kit de rodas e do acessório de alívio do esforço do
maçarico
5.17 Instalação de Marathon Pac™
6
PAINEL DE CONTROLO
6.1 Pro
6.1.1 Painel de controlo externo.................................................................... 31
6.1.2 Painel de controlo interno..................................................................... 32
6.2 Configurar a unidade de medida da velocidade (métrica/imperial)
6.3 Explicações das funções
6.4 Indicador de temperatura excessiva
6.5 Valores medidos
............................................................................................................
..................................................................................................
..................................................................................
.............
.........................................................................
..............................................................
.............................................................................
.......................................................................
....................................................
.....................................................................................
...
22
24
25
27
29
31
31
32
33
34
34
0463 658 101 © ESAB AB 2022
ÍNDICE
6.6 Ajustar o fluxo de gás
6.7 Rodar o painel de controlo
7
SERVICO
7.1 Inspeção, limpeza e substituição
7.2 Calibração e validação dos valores medidos
8
DETEÇÃO DE AVARIAS
9
ENCOMENDAR PEÇAS SOBRESSELENTES
DIAGRAMA
.....................................................................................................
..........................................................................................................
NÚMEROS DE ENCOMENDA
PEÇAS DE DESGASTE
ACESSÓRIOS
.....................................................................................................
......................................................................................
............................................................................
....................................................................
.............................................................................
............................................................................
.........................................................
......................................
...........................................
35
35
36
36
36
38
40
41
43
44
46
Reservamo-nos o direito de alterar as especificações sem aviso prévio.
0463 658 101 © ESAB AB 2022
1 SEGURANÇA
1 SEGURANÇA
1.1 Significado dos símbolos
Conforme utilizados ao longo deste manual, significam que deve ter atenção e estar
alerta!
PERIGO!
Indica perigos imediatos que, se não forem evitados, resultarão em
ferimentos pessoais graves ou fatais.
AVISO!
Indica potenciais perigos que poderão resultar em ferimentos pessoais ou
fatais.
CUIDADO!
Indica perigos que poderão resultar em ferimentos pessoais menores.
AVISO!
Antes de utilizar, leia e compreenda o manual de
instruções e respeite todas as etiquetas, as práticas de
segurança do empregador e as fichas de dados de
segurança (SDS).
1.2 Precauções de segurança
São os utilizadores de equipamento ESAB a quem em última análise cabe a
responsabilidade de assegurar que qualquer pessoa que trabalhe no equipamento ou
próximo do mesmo respeita todas as medidas de precaução de segurança pertinentes. As
medidas de precaução de segurança têm de satisfazer os requisitos que se aplicam a este
tipo de equipamento. Além dos regulamentos normais aplicáveis ao local de trabalho, devem
respeitar-se as seguintes recomendações.
Todo o trabalho deve ser executado por pessoal especializado, bem familiarizado com o
funcionamento do equipamento. A utilização incorreta do equipamento pode resultar em
situações perigosas que podem dar origem a ferimentos no operador e danos no
equipamento.
1. Qualquer pessoa que utilize o equipamento tem de estar familiarizada com:
○ a utilização do equipamento
○ a localização das paragens de emergência
○ o funcionamento do equipamento
○ as medidas de precaução de segurança pertinentes
○ soldadura e corte ou outra operação aplicável do equipamento
2. O operador deve certificar-se de que:
○ dentro da área de funcionamento do equipamento, aquando da sua colocação
em funcionamento, apenas estão pessoas autorizadas
○ ninguém está desprotegido quando se forma o arco ou se inicia o trabalho com
o equipamento
3. O local de trabalho deverá satisfazer os seguintes requisitos:
○ ser adequado ao fim a que se destina
○ não ter correntes de ar
0463 658 101
- 5 -
© ESAB AB 2022
1 SEGURANÇA
4. Equipamento de segurança pessoal:
○ Use sempre o equipamento de segurança pessoal recomendado como, por
exemplo, óculos de segurança, vestuário à prova de chama, luvas de segurança
○ Não use artigos largos ou soltos como, por exemplo, lenços ou cachecóis,
pulseiras, anéis, etc., que possam ser apanhados pelo equipamento ou
provocar queimaduras
5. Precauções gerais:
○ Certifique-se de que o cabo de retorno está bem ligado
○ O trabalho em equipamento de alta tensão só pode ser executado por um
eletricista qualificado
○ O equipamento de extinção de incêndios apropriado tem de estar claramente
identificado e em local próximo
○ A lubrificação e a manutenção nãopodem ser executadas no equipamento
durante o seu funcionamento
AVISO!
A soldadura por arco e o corte acarretam perigos para si e para os outros. Tome as
precauções adequadas sempre que soldar e cortar.
CHOQUE ELÉTRICO – Pode matar
• Não toque em peças elétricas ou em elétrodos com carga com a pele
desprotegida, com luvas molhadas ou roupas molhadas
• Isole-se a si próprio da peça de trabalho e da terra.
• Certifique-se de que a sua posição de trabalho é segura
CAMPOS ELÉTRICOS E MAGNÉTICOS – Podem ser perigosos para a
saúde
• Os soldadores portadores de "pacemakers" devem contactar o seu médico
antes de realizar trabalhos de soldadura. Os campos elétricos e
magnéticos (EMF) podem provocar interferências em alguns
"pacemakers".
• A exposição a campos elétricos e magnéticos (EMF) pode ter outros
efeitos sobre a saúde que são desconhecidos.
• Os soldadores devem seguir os seguintes procedimentos para minimizar a
exposição a campos elétricos e magnéticos (EMF):
○ Encaminhe conjuntamente o elétrodo e os cabos de trabalho no
mesmo lado do seu corpo. Prenda-os com fita adesiva sempre que
possível. Não coloque o seu corpo entre o maçarico e os cabos de
trabalho. Nunca enrole o maçarico nem o cabo de trabalho em redor
do seu corpo. Mantenha a fonte de alimentação de soldadura e os
cabos tão longe do seu corpo quanto possível.
○ Ligue o cabo de trabalho à peça de trabalho tão perto quanto
possível da área a ser soldada.
0463 658 101
FUMOS E GASES – Podem ser perigosos para a saúde
• Mantenha a cabeça afastada dos fumos
• Utilize ventilação ou extração no arco, ou ambos, para manter os fumos e
os gases longe da sua zona de respiração e da área em geral
RAIOS DO ARCO – Podem ferir os olhos e queimar a pele
• Proteja os olhos e o corpo. Utilize as proteções para soldadura e lentes de
filtro corretas e use vestuário de proteção
• Proteja as pessoas em volta com proteções ou cortinas adequadas
- 6 -
© ESAB AB 2022
1 SEGURANÇA

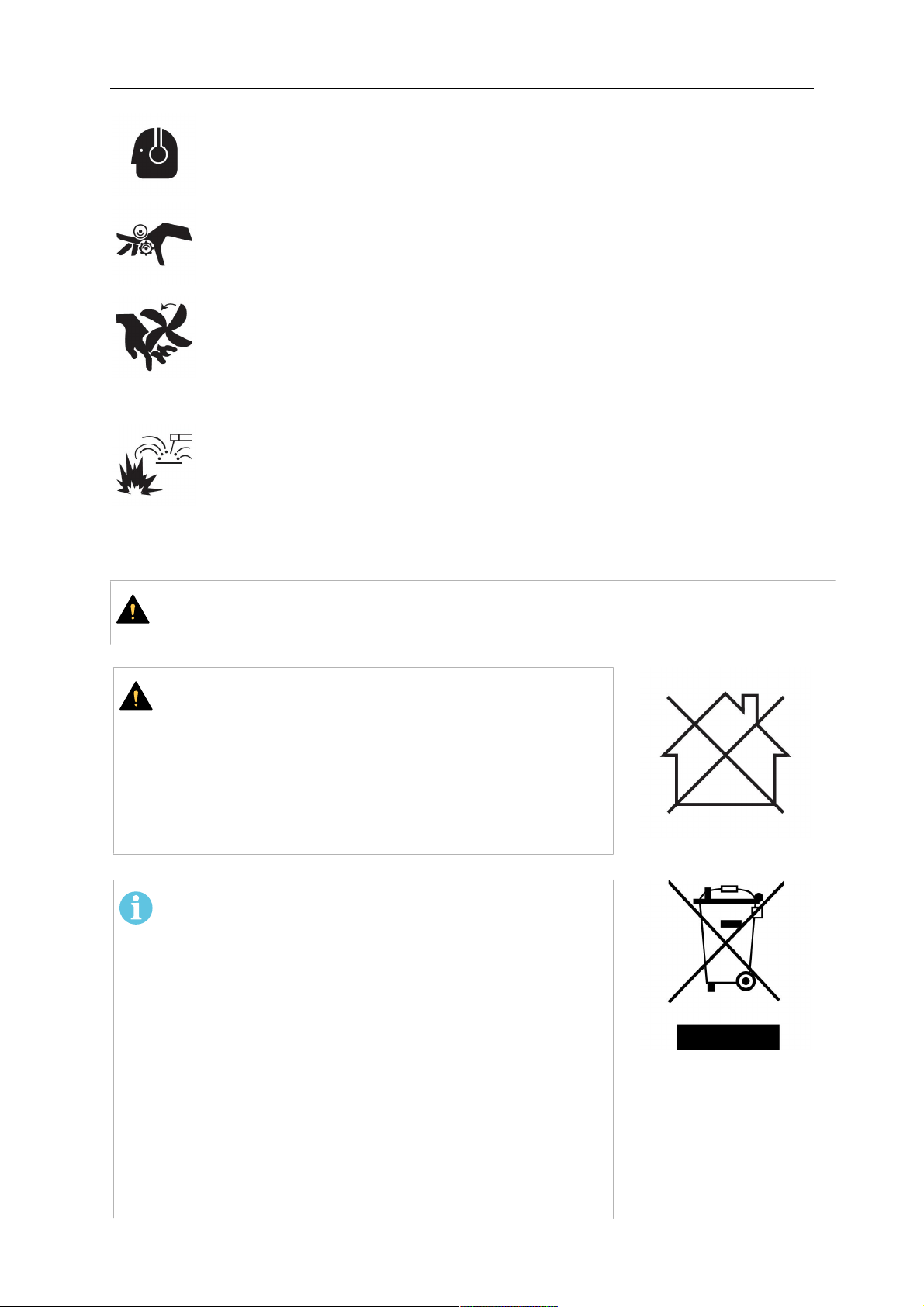

RUÍDO – O ruído excessivo pode provocar danos na audição
Proteja os ouvidos. Utilize protetores auriculares ou outro tipo de proteção
auricular.
PEÇAS MÓVEIS - Podem provocar ferimentos
PERIGO DE INCÊNDIO
• Mantenha todas as portas, painéis e tampas fechados e fixos no devido
lugar. Permita apenas a remoção de tampas para a realização de
trabalhos de manutenção e resolução de problemas por pessoas
qualificadas, conforme necessário. Volte a colocar os painéis ou as
tampas e feche as portas quando terminar os trabalhos de manutenção e
antes de ligar o motor.
• Desligue o motor antes de instalar ou de ligar a unidade.
• Mantenha as mãos, o cabelo, o vestuário largo e as ferramentas afastados
de peças móveis.
• As faíscas (fagulhas) podem provocar incêndios. Por isso, certifique-se de
que não existem materiais inflamáveis por perto
• Não utilizar em compartimentos fechados.
AVARIAS - Peça a assistência de um perito caso surja uma avaria.
PROTEJA-SE A SI E AOS OUTROS!
CUIDADO!
Este produto foi concebido exclusivamente para soldadura por arco elétrico.
CUIDADO!
O equipamento de Classe A não se destina a ser
utilizado em zonas residenciais onde a alimentação
elétrica seja fornecida pela rede pública de baixa
tensão. Poderá haver dificuldades em garantir a
compatibilidade eletromagnética de equipamento de
Classe A nessas zonas devido a perturbações
conduzidas bem como a perturbações radiadas.
NOTA!
Eliminação de equipamento eletrónico nas
instalações de reciclagem!
De acordo com a Diretiva Europeia 2012/19/CE relativa
a resíduos de equipamentos elétricos e eletrónicos e
respetiva implementação em conformidade com o
direito nacional, o equipamento elétrico e/ou eletrónico
que atingiu o fim da sua vida útil deve ser eliminado em
instalações de reciclagem.
Como responsável pelo equipamento, faz parte das
suas funções informar-se sobre estações de recolha
aprovadas.
Para mais informações, contacte o revendedor ESAB
mais perto de si.
0463 658 101
- 7 -
© ESAB AB 2022
1 SEGURANÇA
A ESAB dispõe de uma variedade de acessórios de soldadura e equipamento de
proteção pessoal para aquisição. Para obter informações de encomenda, contacte o
seu revendedor ESAB local ou visite o nosso website.
0463 658 101
- 8 -
© ESAB AB 2022
2 INTRODUÇÃO
2 INTRODUÇÃO
A unidade de alimentação de fio RobustFeedPRO destina-se à soldadura MIG/MAG em
conjunto com as seguintes fontes de alimentação de soldadura:
• Warrior™ 400i CC/CV
• Warrior™ 500i CC/CV
• Warrior™ 400i MV
• Warrior™ 350i MV
A unidade de alimentação de fio está disponível em versões diferentes (consulte o capítulo
"NÚMEROS DE ENCOMENDA").
Os alimentadores de fio estão selados e contêm mecanismos de alimentação de fio de
tração às quatro rodas e sistemas eletrónicos de controlo.
Podem ser utilizados juntamente com fio do Marathon Pac™ da ESAB, ou de uma bobina de
fio (bobina normalizada Ø200mm, e Ø300mm).
A unidade de alimentação de fio pode ser colocada num carrinho, suspensa por cima do
local de trabalho ou no chão (na vertical ou na horizontal, com ou sem um conjunto de
rodas).
Os acessórios ESAB para o produto encontram-se no capítulo "ACESSÓRIOS" deste
manual.
2.1 Equipamento
O RobustFeedPROé fornecido com:
• Manual de instruções
• Guia de início rápido
• Instrução de segurança
Pode transferir manuais de instruções em outros idiomas na Internet: manuals.esab.com
0463 658 101
- 9 -
© ESAB AB 2022
3 DADOS TÉCNICOS
3 DADOS TÉCNICOS
RobustFeedPRO, válido a partir do n.º de série 904-, 230-xxx-xxxx
Tensão de alimentação 42 V CA, 50–60 Hz
Requisitos de potência 181 VA
Corrente de alimentação nominal I
1
4,3 A
Dados das definições:
Velocidade de alimentação do fio 0,8-25,0m/min (32-984pol./min)
Início de fluência Desativado (OFF) ou ativado (ON)
2/4 tempos 2 tempos ou 4 tempos
Seleção do fio Sólido ou com núcleo
Enchimento de crateras De 0segundos (OFF) a 5segundos
Ligação do maçarico EURO, Tweco #4, Tweco #5
Diâmetro máx. da bobina de fio 300 mm (12 pol.)
Dimensão do fio:
Fe 0,6-2,0mm (0,023-5/64pol.)
Ss 0,6-1,6 mm (0,023-1/16pol.)
Al 1,0-1,6 mm (0,040-1/16pol.)
Fio com núcleo 0,9-2,4 mm (0,035-3/32pol.)
Peso:
RobustFeedPRO 16,9 kg (37,1 lb)
RobustFeedPRO, Water 17,2 kg (37,8 lb)
RobustFeedPROOffshore 17,3 kg (38,1 lb)
RobustFeedPROOffshore, Water 17,6 kg (38,7 lb)
RobustFeedPRO,Tweco 16,9 kg (37,1 lb)
RobustFeedPROOffshore,Tweco 17,3 kg (38,1 lb)
Peso máximo com bobina de fio 18,5 kg (40,8 lbs)
Dimensões (c × l × a) do RobustFeedPRO 595 × 250 × 430 mm (23,4 × 9,8 × 16,9pol.)
Temperatura de funcionamento -20 a +55°C (-4 a +131°F)
Temperatura de transporte e
-40° a +80°C (-40° a +176°F)
armazenamento
Gás de proteção Todos os tipos destinados a soldadura
MIG/MAG
Pressão máxima de gás 5 bar (0,5 Mpa)
Líquido de refrigeração(para
"RobustFeedPRO,Water" e
Líquido de refrigeração já misturado da
ESAB
"RobustFeedPROOffshore,Water")
Pressão máxima do líquido de
refrigeração 5 bar (0,5 Mpa)
Carga permitida a +40°C:
50% do ciclo de trabalho 550 A
60% do fator de intermitência 500 A
0463 658 101
- 10 -
© ESAB AB 2022
3 DADOS TÉCNICOS
RobustFeedPRO, válido a partir do n.º de série 904-, 230-xxx-xxxx
100% do ciclo de serviço 400 A
Carga permitida a +55°C:
50% do ciclo de trabalho 550 A
60% do fator de intermitência 500 A
100% do ciclo de serviço 400 A
Classedeblindagem IP44
Ciclo de serviço
O ciclo de serviço refere-se ao tempo em percentagem de um período de dez minutos em
que é possível soldar ou cortar com uma determinada carga sem sobrecarga.
Classe de blindagem
O código IP indica a classe de blindagem, isto é, o grau de proteção contra penetração por
objetos sólidos ou água.
O equipamento com a marcação IP44 destina-se à utilização em espaços interiores e
exteriores e é resistente a salpicos de água provenientes de todas as direções.
0463 658 101
- 11 -
© ESAB AB 2022
4 INSTALAÇÃO
4 INSTALAÇÃO
A instalação tem de ser efetuada por um profissional.
AVISO!
Quando se solda num ambiente com grandes perigos elétricos, só podem ser
utilizadas fontes de alimentação destinadas a este tipo de ambientes. Estas fontes de
alimentação estão marcadas com o símbolo .
CUIDADO!
Este produto foi concebido para utilização industrial. Em ambientes domésticos este
produto pode provocar interferências de rádio. É da responsabilidade do utilizador
tomar as precauções adequadas.
4.1 Instruções de elevação
CUIDADO!
Risco de esmagamento durante a elevação do alimentador do fio. Proteja-se e avise
quem estiver por perto do risco existente.
CUIDADO!
Para evitar ferimentos pessoais e danos materiais, eleve-o utilizando os métodos e os
pontos de fixação apresentados abaixo.
0463 658 101
- 12 -
© ESAB AB 2022
4 INSTALAÇÃO
CUIDADO!
Não coloque objetos pesados sobre o, nem presos ao, alimentador de fio quando
durante a elevação. Os pontos de elevação têm uma classificação de peso máximo
total de 40kg/90lb, quando elevados pelas duas pegas de elevação superiores
exteriores, de acordo com a ilustração acima!
O peso aprovado de 40kg/90lb inclui o alimentador de fio e os acessórios (o peso
padrão do alimentador de fio é 17,6kg/38,7lb. Para mais informações sobre todos os
pesos, consulte o capítulo de DADOS TÉCNICOS).
0463 658 101
- 13 -
© ESAB AB 2022
5 FUNCIONAMENTO

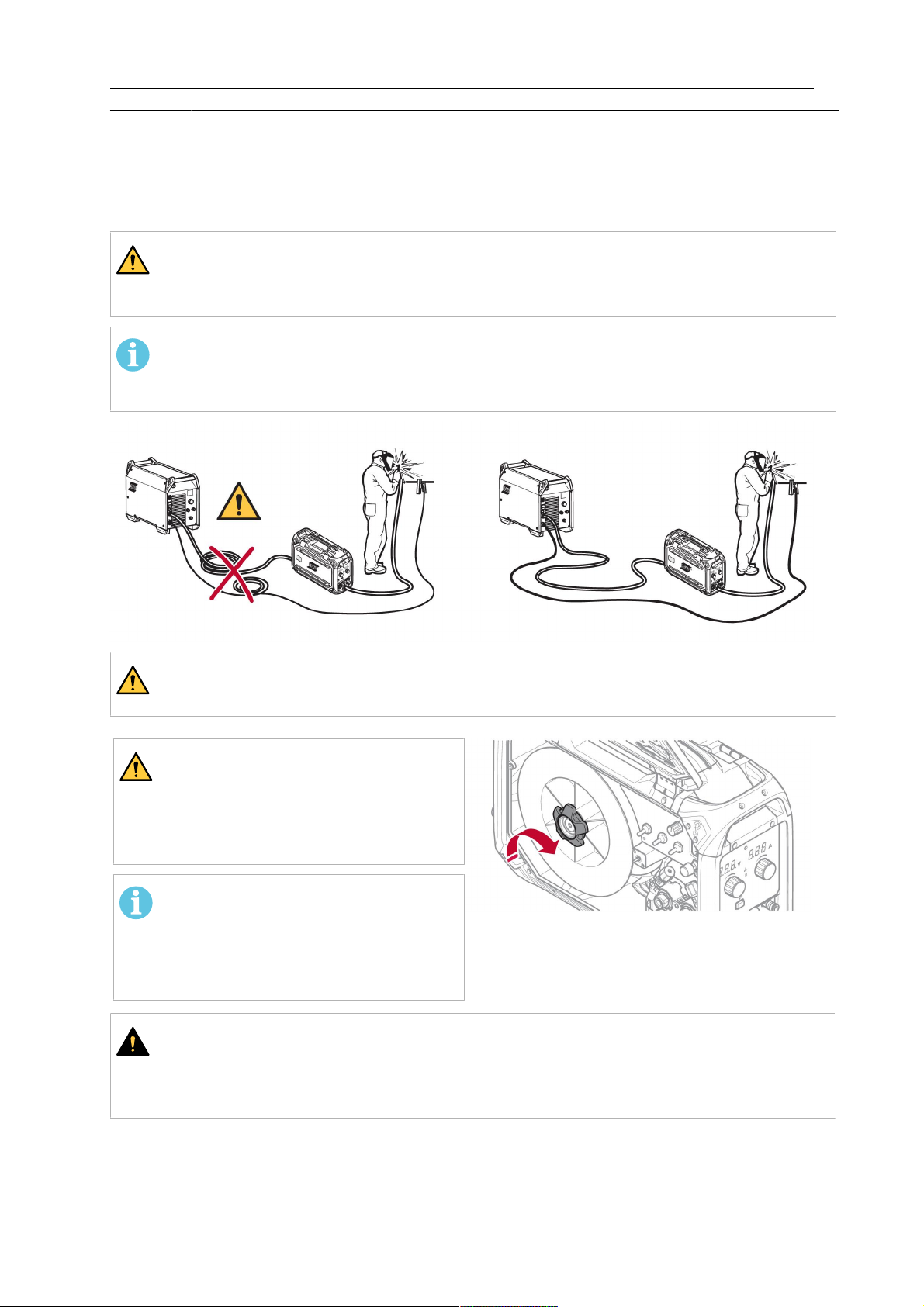

5 FUNCIONAMENTO
Os regulamentos gerais de segurança para o manuseamento do equipamento
encontram-se no capítulo "SEGURANÇA" deste manual. Leia-os com atenção antes
de começar a utilizar o equipamento!
AVISO!
Para evitar o choque, não toque no fio do elétrodo ou em peças em contacto com ele,
nem em cabos ou ligações não isoladas.
NOTA!
Quando mudar o equipamento utilize a pega destinada ao transporte. Nunca puxe o
equipamento pelo maçarico de soldadura.
AVISO!
Certifique-se de que os painéis laterais estão fechados durante o funcionamento.
AVISO!
Para impedir que a bobina
escorregue para fora do cubo do
travão, bloqueie-a apertando a
porca do cubo do travão!
NOTA!
Substitua a porca do cubo do travão
e a manga do cubo do travão em
caso de desgaste ou se não
bloquearem corretamente.
CUIDADO!
Antes de enfiar o fio de soldadura, certifique-se de que a ponta do formão e as
rebarbas foram retiradas da extremidade do fio para este não encravar no
revestimento do maçarico.
0463 658 101
- 14 -
© ESAB AB 2022
5 FUNCIONAMENTO

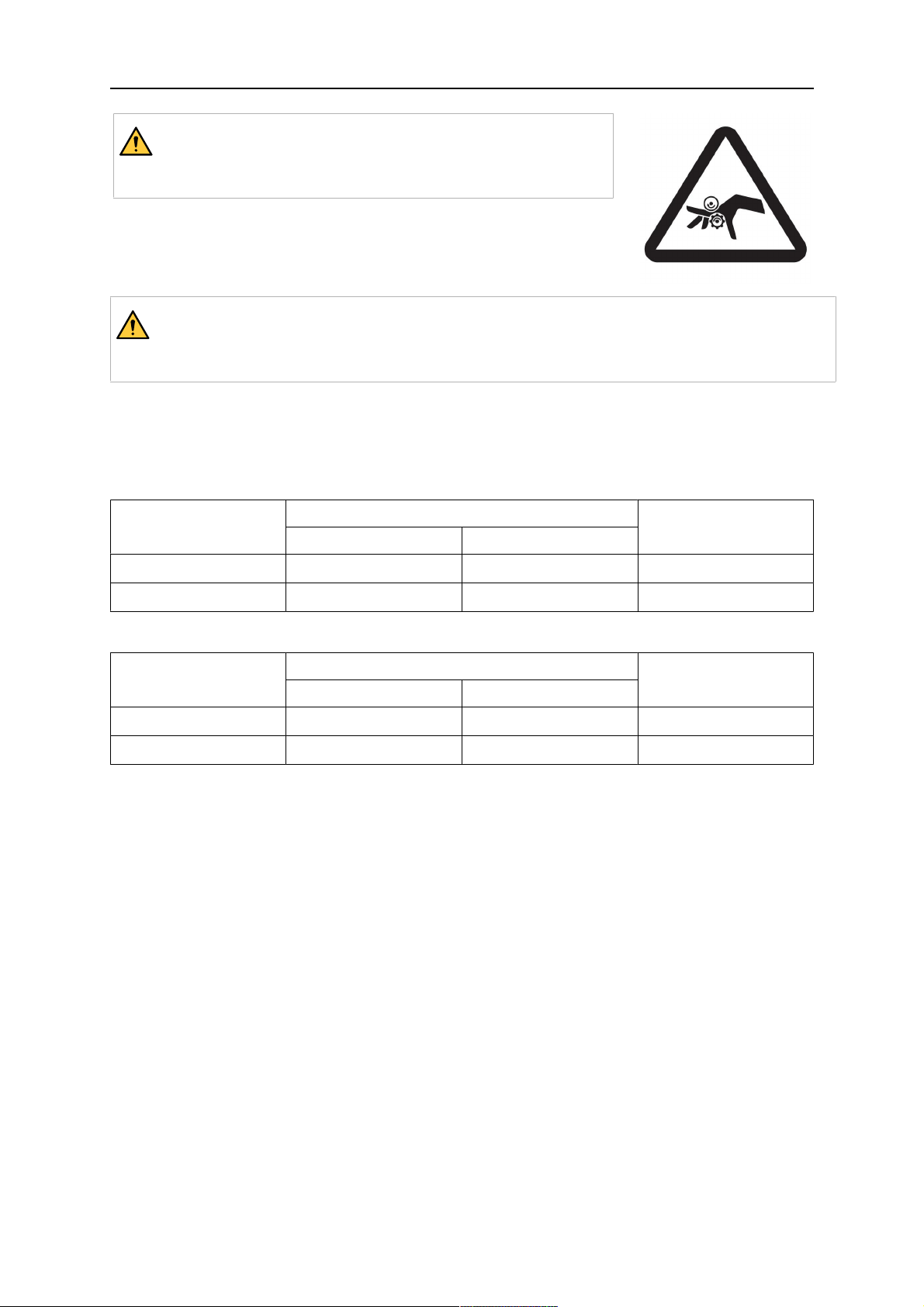

AVISO!
As peças rotativas podem provocar ferimentos; tenha
muito cuidado.
AVISO!
Prenda o equipamento, especialmente se for utilizado numa superfície irregular ou
inclinada.
5.1 Valores de corrente máximos recomendados para o conjunto de cabos de ligação
A uma temperatura ambiente de +25°C e um ciclo normal de 10 minutos:
Área do cabo
70mm
95mm
2
2
Ciclo de serviço
100% 60%
360 400 0,25V/100A
430 500 0,19V/100A
Queda de
tensão/10m
A uma temperatura ambiente de +40°C e um ciclo normal de 10 minutos:
Área do cabo
70mm
95mm
2
2
Ciclo de serviço
100% 60%
310 350 0,27V/100A
370 430 0,20V/100A
Queda de
tensão/10m
Ciclo de serviço
O ciclo de serviço refere-se ao tempo em percentagem de um período de dez minutos em
que é possível soldar ou cortar com uma determinada carga sem sobrecarga.
0463 658 101
- 15 -
© ESAB AB 2022
Loading...
