1.1 Значение символов
При использовании в тексте руководства: «Опасно!» «Внимание!» «Осторожно!»
ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать,
может немедленно привести к серьезной травме или смерти.
ПРЕДУПРЕЖДЕНИЕ!
Означает потенциальную опасность, которая может привести к травме
или смерти.
ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным
травмам.
ПРЕДУПРЕЖДЕНИЕ!
Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания
на табличках, требования техники безопасности на
месте эксплуатации и данные паспортов
безопасности.
1.2 Правила техники безопасности
Пользователи оборудования компании ESAB несут полную ответственность за
соблюдение всеми лицами, работающими с оборудованием или вблизи от него, всех
соответствующих мер безопасности. Меры безопасности должны соответствовать
требованиям, которые распространяются на данный тип сварочного оборудования. В
дополнение к стандартным правилам, относящимся к рабочему месту, необходимо
выполнять следующие рекомендации.
Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым
с эксплуатацией оборудования. Неправильная эксплуатация оборудования может
привести к возникновению опасных ситуаций, следствием которых может стать
получение травм оператором и повреждение оборудования.
1. Все лица, использующие оборудование, должны быть ознакомлены с:
○ правилами его эксплуатации;
○ расположением органов аварийного останова;
○ их функционированием;
○ соответствующими правилами техники безопасности;
○ сваркой и резкой, а также другим применением оборудования.
2. Оператор должен убедиться в том, что:
○ в пределах рабочей зоны оборудования, при его запуске, не находятся
люди, не имеющие соответствующего разрешения;
○ при загорании дуги обеспечивается соответствующая защита персонала.
3. Рабочее место:
○ должно соответствовать выполняемой работе;
○ не должно быть подвержено сквознякам.
0463 658 101
- 5 -
© ESAB AB 2022
1 БЕЗОПАСНОСТЬ
4. Средства индивидуальной защиты:
○ Во всех случаях используйте рекомендованные средства индивидуальной
защиты, такие как защитные очки, огнестойкую одежду, защитные перчатки.
○ Запрещается носить незакрепленные предметы одежды и украшения,
такие как шейные платки, браслеты, кольца, и т.д., которые могут
зацепиться за детали оборудования или вызвать ожоги.
5. Общие меры безопасности:
○ Убедитесь в том, что обратный кабель надежно закреплен.
○ К работе с высоковольтным оборудованием может быть допущен только
квалифицированный электрик.
○ Соответствующие средства пожаротушения должны быть четко
обозначены и находиться поблизости.
○ Смазку или техническое обслуживание не следует выполнять во время
работы оборудования.
ПРЕДУПРЕЖДЕНИЕ!
Дуговая сварка и резка могут быть опасными для сварщика и других людей.
При выполнении сварки или резки примите меры предосторожности.
ЭЛЕКТРИЧЕСКИЙ УДАР - Может убить
• Не прикасайтесь к электрическим деталям или электродам,
находящимся под напряжением, открытыми участками кожи,
влажными перчатками или мокрой одеждой
• Обеспечьте индивидуальную изоляцию от земли и рабочего
оборудования.
• Обеспечьте безопасность вашего рабочего места.
ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ПОЛЯ могут быть опасными для
здоровья
• Сварщики с кардиостимуляторами должны проконсультироваться с
лечащим врачом. Электромагнитные поля могут нарушать работу
некоторых типов кардиостимуляторов.
• Воздействие электромагнитных полей может вызывать другие
неизвестные нарушения здоровья.
• Для минимизации воздействия электромагнитных полей сварщики
должны выполнять следующую процедуру:
○ Расположите электрод и рабочие кабели с одной стороны от вас.
По возможности закрепляйте их лентой. Не стойте между
кабелем горелки и рабочим кабелем. Запрещается оборачивать
кабель горелки или рабочий кабель вокруг тела. Источник
питания и кабели должны находиться как можно дальше от тела
сварщика.
○ Присоединяйте рабочий кабель к заготовке как можно ближе к
области сварки.
0463 658 101
ПАРЫ И ГАЗЫ могут быть опасными для здоровья
• Держите голову в стороне от выделяющихся паров
• Используйте вентиляцию, вытяжку в районе горения дуги или и то и
другое, для того чтобы отвести пары и газы из зоны дыхания и из
участка в целом.
- 6 -
© ESAB AB 2022
1 БЕЗОПАСНОСТЬ
ИЗЛУЧЕНИЕ ДУГИ может вызвать повреждение органов зрения и
ожоги на коже.
• Обеспечьте защиту глаз и тела. Пользуйтесь правильно
• Обеспечьте защиту стоящих рядом людей с помощью
ШУМ - Чрезмерный шум может нарушить слух
Пользуйтесь средствами защиты органов слуха. Применяйте наушники или
другие средства защиты органов слуха.
ПОДВИЖНЫЕ ДЕТАЛИ могут быть причиной травм
• Следите, чтобы все дверцы, панели и крышки были закрыты и
• Перед установкой или подключением выключите двигатель.
• Следите за тем, чтобы руки, волосы, края одежды и инструменты не
подобранными сварочным щитком и светофильтрами, надевайте
защитную одежду
соответствующих экранов или шторок
зафиксированы. При необходимости снятия крышек для
техобслуживания и поиска неисправностей воспользуйтесь помощью
квалифицированного специалиста Установите панели и крышки и
закройте дверцы после технического обслуживания и перед запуском
двигателя.
касались движущихся деталей.
ОПАСНОСТЬ ВОЗГОРАНИЯ
• Искры (брызги) могут вызвать пожар. Убедитесь в том, что поблизости
нет воспламеняемых материалов
• Не использовать на закрытых контейнерах.
НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного
функционирования обратитесь за помощью к специалистам.
ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!
ОСТОРОЖНО!
Данное изделие предназначено только для дуговой сварки.
ОСТОРОЖНО!
Оборудование класса А не
предназначено для использования в
жилых помещениях, где
электроснабжение осуществляется из
бытовых сетей низкого напряжения. В
таких местах могут появиться
потенциальные трудности обеспечение
электромагнитной совместимости
оборудования класса А вследствие
кондуктивных помех.
0463 658 101
- 7 -
© ESAB AB 2022
1 БЕЗОПАСНОСТЬ
ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации
электронное оборудование на предприятия по
переработке отходов!
В соблюдение Европейской Директивы 2012/19/EC
по утилизации электрического и электронного
оборудования, и при ее осуществлении в
соответствии с национальными законодательными
актами, электрическое и/или электронное
оборудование, которое достигло предельного срока
эксплуатации, должно отправляться на предприятия
по переработке отходов.
В качестве ответственного лица за оборудование вы
отвечаете за получение информации по
утвержденным станциям сбора отходов.
Для получения подробной информации
обращайтесь к ближайшему дилеру компании ESAB.
ESAB предлагает ассортимент принадлежностей для сварки и средств
индивидуальной защиты. Чтобы получить информацию для заказа, свяжитесь с
сотрудником ESAB или посетите наш сайт.
0463 658 101
- 8 -
© ESAB AB 2022
2 ВВЕДЕНИЕ
2 ВВЕДЕНИЕ
Блок подачи проволоки RobustFeedPROпредназначен для электродуговой сварки в
среде защитного газа обычной сварочной проволокой (MIG) или без газа проволокой с
флюсом (MAG) при использовании источников сварочного тока:
• Warrior™ 400i CC/CV
• Warrior™ 500i CC/CV
• Warrior™ 400i MV
• Warrior™ 350i MV
Блок подачи проволоки поставляется в различных исполнениях (см. приложение
«НОМЕРА ДЛЯ ЗАКАЗА»).
Блоки подачи проволоки являются герметичными и содержат четырехроликовые
механизмы подачи проволоки и электронную схему управления.
Их можно использовать совместно с приспособлением для проволоки ESAB Marathon
Pac™ или с катушкой для проволоки (стандартный диаметр 200и 300мм).
Блок подачи проволоки может быть установлен на тележку, подвешен над рабочим
местом или установлен на пол (вертикально или горизонтально, с колесами или без
них).
Принадлежности, предлагаемые компанией ESAB для данного изделия,
представлены в разделе «ПРИНАДЛЕЖНОСТИ» этого руководства.
2.1 Оборудование
В комплект поставки RobustFeedPROвходит следующее:
• Руководство по эксплуатации
• Краткое руководство
• Инструкция по технике безопасности
Руководства по эксплуатации на других языках можно загрузить из сети Интернет по
адресу: manuals.esab.com
0463 658 101
- 9 -
© ESAB AB 2022
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
RobustFeedPRO, начиная с серийного номера 904-, 230-xxx-xxxx
Напряжение питания 42В перем. тока, 50–60Гц
Потребляемая мощность 181ВА
Расчетный ток питания I
1
4,3A
Настроечные данные:
Скорость подачи проволоки 0,8–25,0м/мин (32–984дюйма/мин)
Плавный пуск ВЫКЛ или ВКЛ
2/4-шаговое 2-шаговое или 4-шаговое
Выбор проволоки Сплошная или с сердечником
Заполнение кратера От 0с (OFF (ВЫКЛ)) до 5с
Подключение горелки EURO, Tweco #4, Tweco #5
Макс. диаметр катушки с проволокой 300мм (12дюймов)
Диаметр проволоки:
Железо 0,6-2,0мм (0,023–5/64дюйма)
Нерж. сталь 0,6-1,6мм (0,023-1/16дюйма)
Алюминий 1.0–1,6мм (0,040–1/16дюйма)
Электродная проволока 0,9–2,4мм (0,035–3/32дюйма)
Масса:
RobustFeedPRO 16,9кг (37,1фунта)
RobustFeedPRO, водонепроницаемый 17,2кг (37,8фунта)
RobustFeedPROдля морского
17,3кг (38,1фунта)
применения
RobustFeedPROдля морского
17,6кг (38,7фунта)
применения, водонепроницаемый
RobustFeedPRO,Tweco 16,9кг (37,1фунта)
RobustFeedPROдля морского
17,3кг (38,1фунта)
применения,Tweco
Максимальный вес катушки с
проволокой 18,5кг (40,8фунта)
Размеры (д×ш×в) RobustFeedPRO 595×250×430мм (23,4×9,8×16,9дюйма)
Рабочая температура от -20° до +55°C (от -4° до +131°F)
Температура транспортировки и
от -40° до +80°C (от -40° до +176°F)
хранения
Защитный газ Все типы, предназначенные для сварки
MIG/MAG
Максимальное давление газа 5бар (0,5МПа)
Охлаждающая жидкость (для
«RobustFeedPRO,водонепроницаемый» и
Готовый к применению хладагент
производства ESAB
«RobustFeedPROдля морского
применения, водонепроницаемый»)
0463 658 101
- 10 -
© ESAB AB 2022
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
RobustFeedPRO, начиная с серийного номера 904-, 230-xxx-xxxx
Максимальное давление охлаждающей
жидкости 5бар (0,5МПа)
Допустимая нагрузка при +40°C:
рабочий цикл 50% 550A
рабочий цикл 60% 500 A
рабочий цикл 100% 400 A
Допустимая нагрузка при +55°C:
рабочий цикл 50% 550A
рабочий цикл 60% 500 A
рабочий цикл 100% 400 A
Класс защиты корпуса IP44
Рабочий цикл
Рабочим циклом называется время, выраженное в процентах от периода
продолжительностью десять минут, в течение которого вы можете производить сварку
или резку с определенной нагрузкой без риска перегрузки.
Класс защиты корпуса
Код IP обозначает класс защиты корпуса устройства, то есть степень защиты от
попадания внутрь твердых предметов или воды.
Оборудование с маркировкой IP44 предназначено для использования внутри и вне
помещений, оно может выдерживать попадание капель воды с любого направления.
0463 658 101
- 11 -
© ESAB AB 2022
4 УСТАНОВКА
4 УСТАНОВКА
Монтаж должен выполняться специалистом.
ПРЕДУПРЕЖДЕНИЕ!
При сварке в условиях повышенной электрической опасности можно применять
только те источники питания, которые предназначены для данных условий.
Такие источники питания помечены знаком .
ОСТОРОЖНО!
Данное изделие предназначено для промышленного применения. При
использовании в домашних условиях изделие может вызвать радиопомехи.
Принятие соответствующих мер безопасности является ответственностью
пользователя.

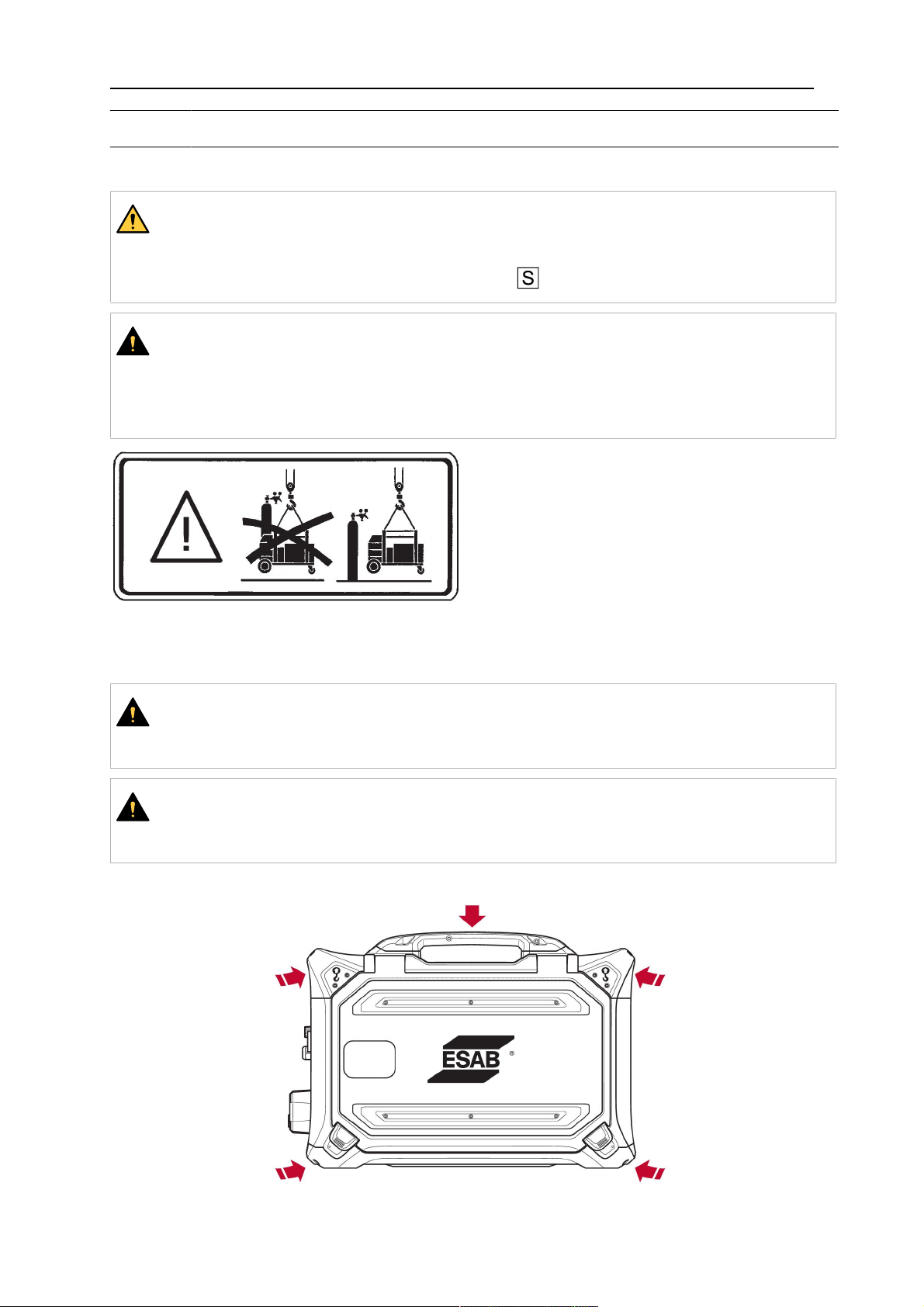

4.1 Инструкции по подъему
ОСТОРОЖНО!
Опасность падения при подъеме устройства подачи проволоки! Соблюдайте
осторожность и предупредите посторонних об опасности.
ОСТОРОЖНО!
Во избежание травм и повреждения оборудования при подъеме используйте
методику и точки крепления, описанные ниже.
0463 658 101
- 12 -
© ESAB AB 2022
4 УСТАНОВКА

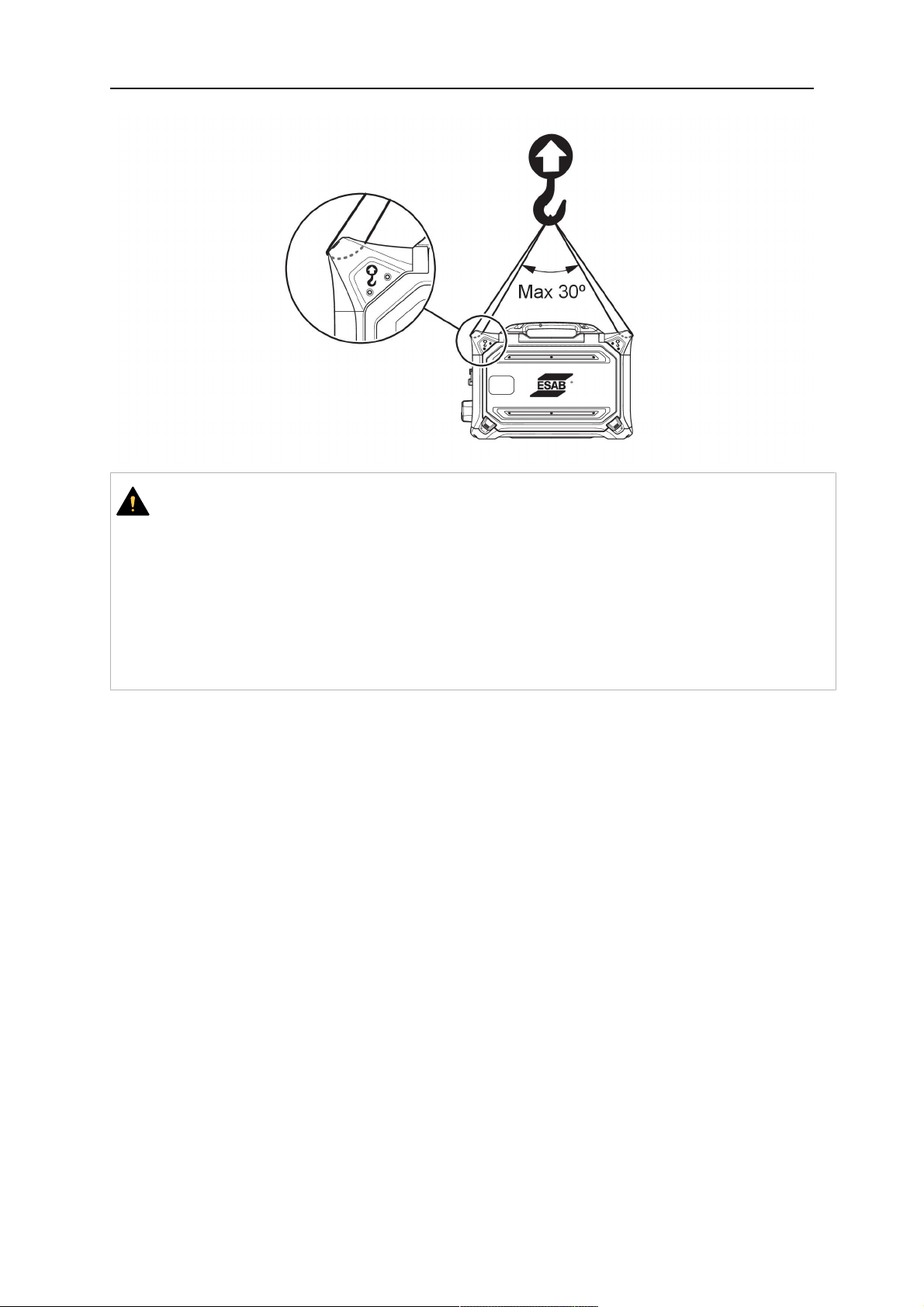

ОСТОРОЖНО!
Во время подъема не кладите ничего на блок подачи проволоки и не
прикрепляйте к нему тяжелые предметы. Точки подъема рассчитаны на
максимальный общий вес 40кг/90фунтов при подъеме за две наружные
верхние подъемные ручки в соответствии с рисунком выше.
Утвержденный вес 40кг/90фунтов включает блок подачи проволоки и
дополнительные принадлежности (стандартный вес блока подачи составляет
17,6кг/38,7фунта, все значения см. в главе «ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ»).
0463 658 101
- 13 -
© ESAB AB 2022
5 ОПЕРАЦИЯ
5 ОПЕРАЦИЯ
Общие правила техники безопасности, которые необходимо соблюдать при
эксплуатации оборудования, содержатся в главе «БЕЗОПАСНОСТЬ» этого
руководства. Прочтите ее перед началом эксплуатации оборудования!
ПРЕДУПРЕЖДЕНИЕ!
Чтобы исключить вероятность поражения электрическим током, не прикасайтесь
к проволочному электроду или контактирующим с ним деталям, а также к
неизолированным кабелям и соединениям.
ПРИМЕЧАНИЕ!
При перемещении оборудования пользуйтесь предусмотренной для
транспортировки ручкой. Запрещается тянуть оборудование за сварочную
горелку.
ПРЕДУПРЕЖДЕНИЕ!
Убедитесь, что боковые панели во время работы закрыты.
ПРЕДУПРЕЖДЕНИЕ!
Чтобы предотвратить
соскальзывание катушки со
ступицы тормоза, заблокируйте
катушку, затянув гайку ступицы
тормоза.
ПРИМЕЧАНИЕ!
Замените гайку и втулку ступицы
тормоза, если они изношены и не
могут быть надежно
зафиксированы.
ОСТОРОЖНО!
Перед заправкой проволоки удалите косой срез или заусенцы с ее конца, чтобы
она не застряла в трубке горелки.
0463 658 101
- 14 -
© ESAB AB 2022
5 ОПЕРАЦИЯ
ПРЕДУПРЕЖДЕНИЕ!
Вращающиеся части могут стать источником травм,
будьте внимательны.
ПРЕДУПРЕЖДЕНИЕ!
Всегда закрепляйте оборудование, особенно если оно эксплуатируется на
неровной или наклонной поверхности.
5.1 Рекомендуемые максимальные значения тока для комплекта соединительных кабелей
При температуре окружающей среды +25°C и нормальном цикле 10 минут:
Площадь
поперечного
сечения кабеля
70мм
95мм
2
2
100% 60%
Рабочий цикл
Потеря
напряжения/10м
360 400 0,25В/100А
430 500 0,19В/100А
При температуре окружающей среды +40°C и нормальном цикле 10 минут:
Площадь
поперечного
сечения кабеля
70мм
95мм
2
2
100% 60%
Рабочий цикл
Потеря
напряжения/10м
310 350 0,27В/100А
370 430 0,20В/100А
Рабочий цикл
Рабочим циклом называется время, выраженное в процентах от периода
продолжительностью десять минут, в течение которого вы можете производить сварку
или резку с определенной нагрузкой без риска перегрузки.
0463 658 101
- 15 -
© ESAB AB 2022
Loading...
