ESAB RobustFeed EDGE Instruction manual [et]

ROBUSTFEEDEDGE

Kasutusjuhend

0463 773 001  EE  20230227

Valid for: Serial number:

OP138YY-XXXXXX

SISUKORD

1 OHUTUS

1.1 Sümbolite tähendus

1.2 Ohutusabinõud

2 SISSEJUHATUS

2.1 Ülevaade

2.2 Varustus
3 TEHNILISED ANDMED
4 PAIGALDAMINE

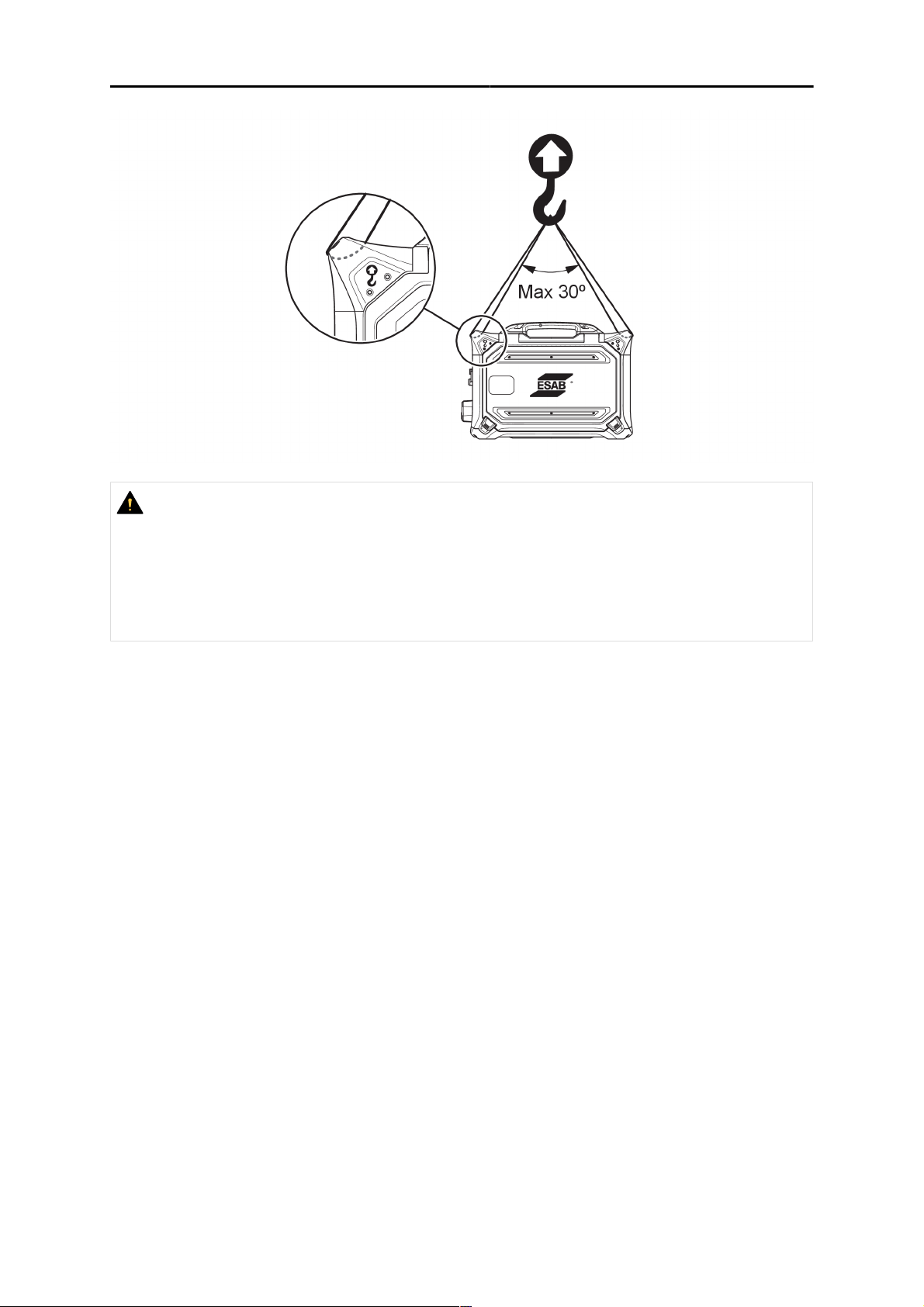

4.1 Tõstmisjuhised
5 KASUTAMINE

.....................................................................................................................................

....................................................................................................

............................................................................................................

.........................................................................................................................

.......................................................................................................................

.......................................................................................................................

..............................................................................................................

.........................................................................................................................

............................................................................................................

.............................................................................................................................

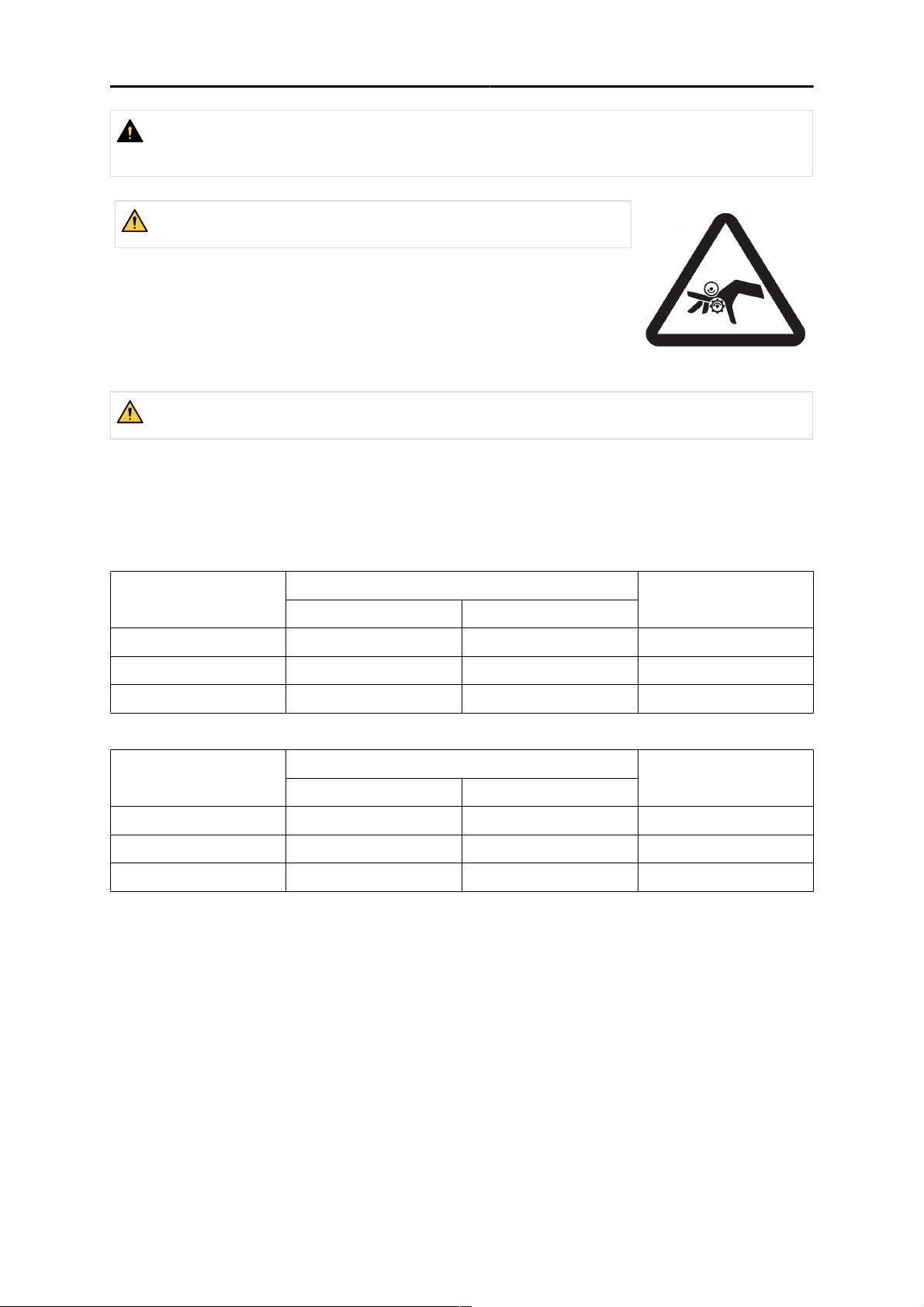

5.1 Soovitatud maksimaalvoolu väärtused ühenduskaablite komplektile

5.2 Soovituslikud gaasiregulaatorid

5.3 Ühendused ja juhtimisseadmed

5.4 Jahutusvedeliku ühendus

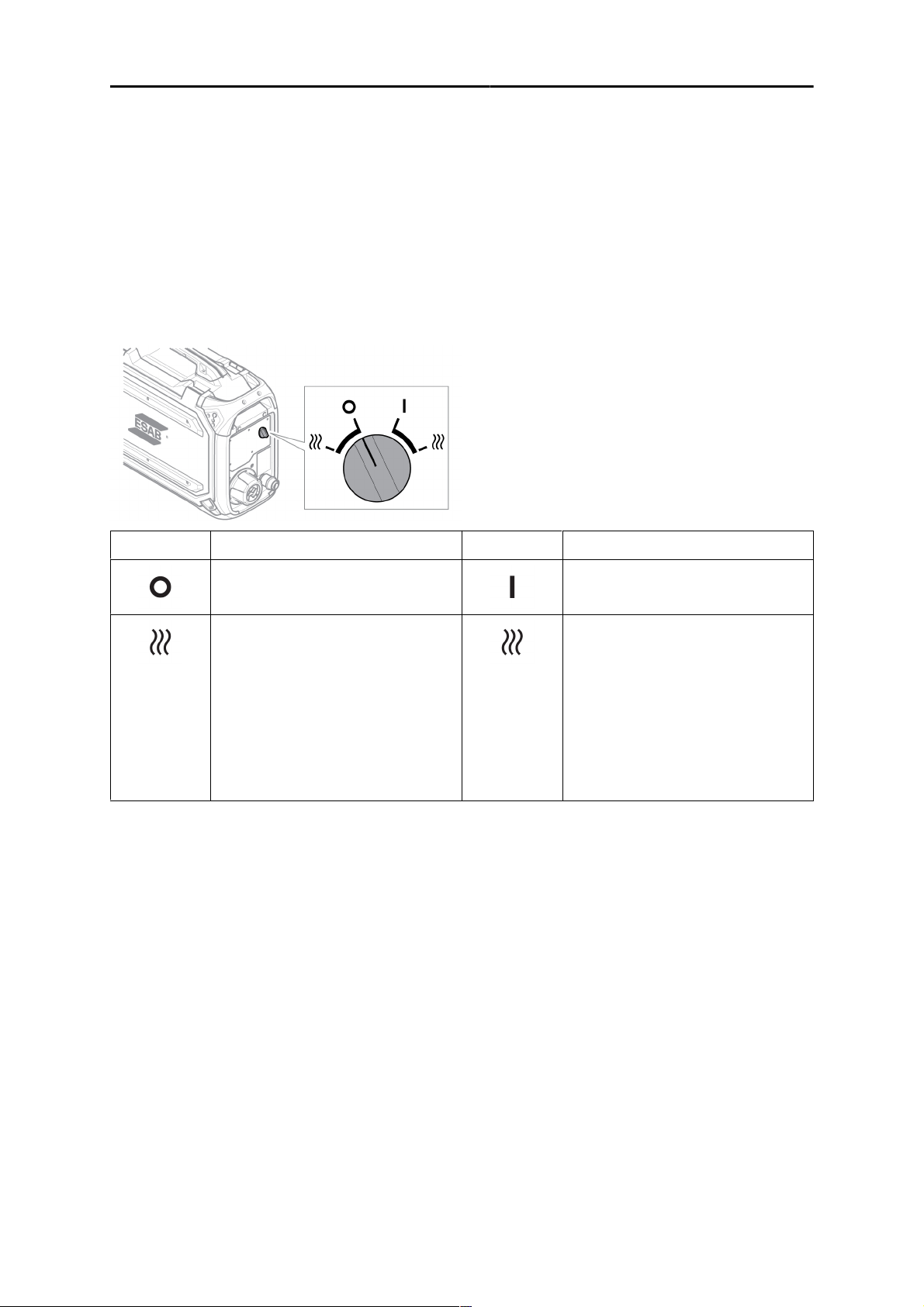

5.5 Kuumutaja/etteandmisseadme sisse/välja lüliti

5.6 Traadi etteandeseadme sisevalgustus

5.7 USB eksport

5.8 Traadipooli pidur

.................................................................................................................

.........................................................................................................

5.9 Traadi vahetamine ja laadimine

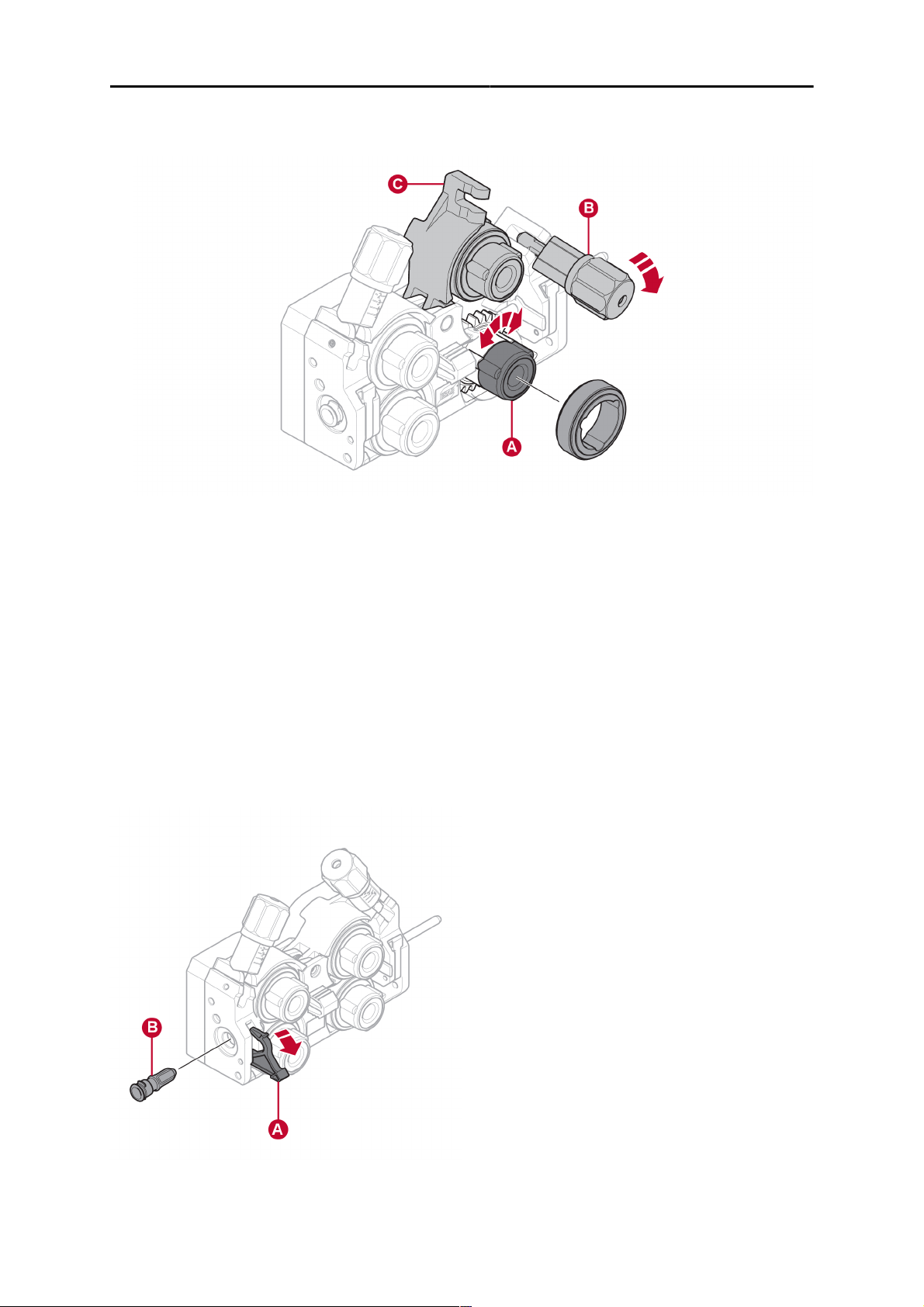

5.10 Etteanderullide vahetamine

5.11 Traadijuhiku vahetamine

5.11.1 Sisendtraadi juhik

............................................................................................

...............................................................................................

5.11.2 Keskmine traadijuhik

5.11.3 Väljundtraadi juhik

5.12 Rullikute surve

.............................................................................................................

..............................................................................................

5.13 Kulutarvikute hoiukamber

5.14 Rattakomplekti kinnitamine

5.14.1 Rataste kinnitamine rattakomplekti raami külge

5.14.2 Traadi etteandeseade vertikaalasendis

5.14.3 Traadi etteandeseade horisontaalasendis

................................................................................

................................................................................

..........................................................................................

.......................................................

......................................................................

.................................................................................

........................................................................................

..........................................................................................

..........................................................................................

........................................................................................

.................................................

..............................................................

..........................................................

5.15 Rattakomplekti ja põleti tõmbetõkise lisatarviku kinnitamine

5.16 Marathon Pac™ paigaldamine
6 JUHTPANEEL

.............................................................................................................................

6.1 Väline juhtpaneel

6.1.1 LED-näidikute kirjeldus

6.1.2 Kodeerijanuppude vajutamine

6.1.3 Nupud

.................................................................................................................

6.2 Sisemine juhtpaneel

6.2.1 Nupud

.................................................................................................................

6.2.2 Menüü valik

6.3 Keevitamise seaded

6.4 TÖÖD

............................................................................................................................

6.4.1 Uue TÖÖ loomine sisemisel juhtpaneelil

6.4.2 TÖÖ kopeerimine

6.4.3 Uue töö loomine välimisel juhtpaneelil

6.5 Tööriistad

6.5.1 Vealogid

.....................................................................................................................

..............................................................................................................

.........................................................................................................

....................................................................................................

........................................................................................................

....................................................................................................

...............................................................................................

...................................................................................

.......................................................................................

............................................................................

...........................................................

...............................................................

...................

................................

6

6

6
9

9

9
10
11
11
13
14
14
15
16
16
16
16
16
17
17
18

18
19
19

20
21
21

21
22
22

23
25
27
27

28
29
30

31

31
32

32
32

33
37
38

39

39

0463 773 001

- 3 -

© ESAB AB 2023

SISUKORD

6.5.2 Kasutaja haldus

6.6 Süsteemi seadistused

..................................................................................................

.................................................................................................

6.6.1 TRUEARC kompenseerimine

6.6.2 Esipaneeli funktsioonid

.......................................................................................

6.6.3 TÖÖ vahetamise käivitamine

6.6.4 Põleti kaugkonfigureerimine

6.6.5 Keeled

6.6.6 Mõõtühik

6.6.7 Kuupäev ja kellaaeg

6.6.8 Lähemalt

6.7 Juhtpaneeli pööramine

7 KEEVITAMINE

............................................................................................................................

7.1 MIG/MAG-keevitus

................................................................................................................

.............................................................................................................

...........................................................................................

.............................................................................................................

...............................................................................................

.......................................................................................................

7.1.1 Seadistusvahemik üksuste Manual ja Synergic puhul

7.1.2 IMPULSI seadistusvahemik

7.1.3 KIIRUSE seadistusvahemik

7.1.4 Seadistuste funktsioonide selgitused

7.2 MMA-keevitus

..............................................................................................................

7.2.1 Seadistuste funktsioonide selgitused

7.3 Lõikamine

.....................................................................................................................

7.3.1 Seadistuste funktsioonide selgitused

8 HOOLDAMINE

............................................................................................................................

8.1 Inspkteerimine, puhastamine ja asendamine

9 SÜNDMUSKOODID

9.1 Rakenduse viga

9.2 Toitepinge viga

9.3 Temperatuuriviga

9.4 Aku hoiatus

9.5 Sisemise pinge viga

9.6 Traadi etteandekiiruse viga

9.7 Side viga

9.8 Tuvastatud on lühis

....................................................................................................................

...........................................................................................................

............................................................................................................

.........................................................................................................

..................................................................................................................

....................................................................................................

........................................................................................

.......................................................................................................................

.....................................................................................................

9.9 Avatud vooluringi kõrge pinge viga

9.10 Teise üksusega on kaotatud kontakt

9.11 Sisemise mälu viga

9.12 Mälu viga

......................................................................................................................

9.13 Kasutaja haldamisviga

9.14 Mitteühilduvad seadmed

9.15 Ajastuse viga

9.16 Jahutusvedeliku vool puudub

9.17 Gaasirõhu viga

9.18 Gaasivoolu viga

9.19 USB viga

.......................................................................................................................

9.20 Tarkvara käitusaja viga

9.21 Väline peatamine

10 VEAOTSING

...............................................................................................................................

11 VARUOSADE TELLIMINE
12 KALIBREERIMINE JA VALIDEERIMINE

.....................................................................................................

................................................................................................

.............................................................................................

...............................................................................................................

....................................................................................

............................................................................................................

...........................................................................................................

...............................................................................................

.........................................................................................................

..........................................................................................................

...................................................................................

.............................................................................

.............................................................................

...............................................................................

.......................................

...............................................................................

...............................................................................

.................................................................

.................................................................

.................................................................

...........................................................

..........................................................................

.........................................................................

40

42

42
42
42
42
43
44
44
44

44
46
46

46
47
48
48

50

50

51

51

52
52
53
53
53
54
54
54
54
55
55
55
55
55
56
56
56
56
56
56
57
57
57
57
58
59
60

0463 773 001

- 4 -

© ESAB AB 2023

SISUKORD

12.1 Mõõtmismeetodid ja hälbed

12.2 Nõuded, tehnilised andmed ja standardid

ELEKTRISKEEM

TELLIMISNUMBRID

KULUTARVIKUD

TARVIKUD

...................................................................................................................................

..............................................................................................................................

...................................................................................................................................

.............................................................................................................................................

.......................................................................................

................................................................

60
60

61

62

63

65

0463 773 001

- 5 -

© ESAB AB 2023

1  OHUTUS

1 OHUTUS

1.1 Sümbolite tähendus

Selles juhendis: tähendab Tähelepanu! Olge valvel!

OHT
Tähendab otsest ohtu, mis juhul, kui seda ei väldita, põhjustab otsese raske
kehavigastuse või surma.

HOIATUS!
Tähendab potentsiaalset ohtu, mis võib põhjustada kehavigastuse või surma.

ETTEVAATUST!
Tähendab ohtu, mis võib põhjustada kerge kehavigastuse.

HOIATUS!

Enne kasutamist lugege läbi ja tehke omale selgeks
kasutusjuhendi juhised ning järgige kõiki märgiseid, töötajate
ohutuspraktikaid ja ohutuse teabelehti (SDS).

1.2 Ohutusabinõud

ESAB keevitusseadmete kasutajad on kohustatud tagama, et igaüks, kes töötab seadmetega või
nende läheduses, järgiks kõiki asjakohaseid ohutusabinõusid. Ohutusabinõud peavad vastama antud
seadme tüübile kehtestatud nõuetele. Lisaks tavapärastele töökohale kehtestatud eeskirjadele tuleb
järgida allpool esitatud soovitusi.

Kõiki töid peavad teostama hea väljaõppe saanud ja seadmete tööga hästi kursis olevad töötajad.
Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel võib viga saada
kasutaja või seade.

1. Kõik, kes kasutavad seadmeid, peavad olema kursis:

• selle töö;

• hädaseiskamislülitite asukoha;

• selle talitluse;

• asjakohaste ohutusabinõude;

• keevitamise ja lõikamise või seadme muu kohase kasutamisega

2. Kasutaja peab tagama, et:

• seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut

• kaare käivitamisel või seadmega töö alustamisel poleks keegi
kaitsevahendita

3. Töökoht peab:

• vastama otstarbele;

• olema tuuletõmbeta.

0463 773 001

- 6 -

© ESAB AB 2023

1  OHUTUS

4. Isikukaitsevahendid:

• Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid,
leegikindlad riided, kaitsekindad

• Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid,
sõrmused jms, mis võivad kinni kiiluda või põletushaavu tekitada

5. Üldised ohutusabinõud

• Veenduge, et tagasivoolukaabel on turvaliselt ühendatud

• Kõrgpingeseadmetega seotud töid võib teostada ainult väljaõppinud

elektrik

• Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja
paigutatud käepäraselt.

• Seadmeid ei tohi määrida ega hooldada nende töötamise ajal

Kui kasutatakse ESAB-i jahutit

Kasutage ainult ESAB-i heakskiiduga jahutusvedelikku. Jahutusvedelik, mida pole heaks kiidetud, võib
seadet kahjustada ja vähendada tooteohutust. Selliselt tekkinud kahjustuste korral kaotavad kõik
ESAB-i garantiikohustused kehtivuse.

Tellimisteabe leiate kasutusjuhendi peatükist „TARVIKUD“.

HOIATUS!

Kaarkeevitus ja -lõikamine võivad vigastada teid ennast ja teisi. Kasutage keevitamisel ja
lõikamisel ettevaatusabinõusid.

ELEKTRILÖÖK – võib tappa!

• Ärge puutuge pingestatud elektrilisi osi või elektroode ei paljakäsi,
märgade kinnaste ega rõivastega.

• Isoleerige ennast töödeldavast detailist ja maast.

• Veenduge, et teie tööasend on ohutu.

ELEKTRI- JA MAGNETVÄLJAD – võivad olla tervisele ohtlikud

• Südamestimulaatoreid kasutavad keevitajad peaks enne keevitamist
pidama nõu oma arstiga. Elektromagnetväljad võivad häirida mõnede
südamestimulaatorite tööd.

• Kokkupuutel elektromagnetväljadega võib olla muid mõjusid tervisele,
mida ei teata.

• Keevitajad peaks elektromagnetväljadega kokkupuute vähendamiseks
toimima järgmiselt.
○ Juhtige elektroodi- ja töökaablid kehast mööda samalt küljelt.

Võimalusel kinnitage need lindiga. Ärge paigutage ennast
põleti ja töökaablite vahele. Ärge keerake põleti- või töökaablit
ümber oma keha. Hoidke keevitusseadme toiteallikas ja
kaablid kehast võimalikult kaugel.

○ Ühendage töökaabel töödeldava detailiga võimalikult

keevituskoha lähedalt.

AEROSOOLID JA GAASID – võivad olla tervisele ohtlikud

0463 773 001

• Hoidke pead aerosoolidest kaugel

• Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et
juhtida aerosoolid ja gaasid sissehingamistsoonist ja lähiümbrusest
kõrvale

KEEVITUSKIIRED – võivad vigastada silmi ja tekitada põletushaavu

• Kaitske oma silmi ja keha. Kasutage õiget keevitusmaski ja filterklaasi ning
kandke kaitserõivaid

• Kaitske juuresviibijad sobivate varjete või kardinatega

- 7 -

© ESAB AB 2023

1  OHUTUS

MÜRA – liigne müra võib kahjustada kuulmist

Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid.

LIIKUVAD OSAD – võivad põhjustada kehavigastusi

• Veenduge, et kõik uksed, paneelid ja katted on suletud ning kindlalt oma
kohal. Katteid tohivad eemaldada ainult asjakohase väljaõppega isikud
hoolduse ja tõrkeotsingu eesmärgil. Pange paneelid ja katted oma kohale
tagasi ning sulgege uksed pärast hoolduse lõppemist ja enne mootori
käivitamist.

• Seisake mootor enne seadme paigaldamist või ühendamist.

• Hoidke käed, juuksed, avarad rõivad ja tööriistad liikuvatest osadest
eemal.

TULEOHT

• Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Seepärast
veenduge, et läheduses ei oleks kergestisüttivaid materjale.

• Ärge kasutage suletud mahuteid.

KUUM PIND – osad võivad põletada

• Ärge puudutage osi paljaste kätega.

• Enne seadmega töötamist oodake, kuni see on jahtunud.

• Kuumade osade käsistsemisel kasutage põletuste vältimiseks sobivaid
tööriistu ja/või isoleeritud keevituskindaid.

TALITLUSHÄIRE – talitlushäirete korral kutsuge spetsialist appi.

KAITSKE ENNAST JA TEISI!

ETTEVAATUST!

See toode on ettenähtud ainult kaarkeevituseks.

ETTEVAATUST!

Klass A seadmed ei ole mõeldud kasutamiseks elurajoonides, kus
elektrivoolu saadakse avalikust madalpingevõrgust. Neis kohtades
võib esineda raskusi klass A seadmete elektromagnetilise
ühilduvuse tagamisel juhtivuslike või kiirguslike häiringute tõttu.

TÄHELEPANU!
Kõrvaldage elektroonikaseadmed ringlussevõturajatises!

Järgides Euroopa direktiivi 2012/19/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ja selle rakendamist
siseriikliku õiguse kohaselt, tuleb kasutuskõlbmatuks muutunud
elektri- ja/või elektroonikaseadmed kõrvaldada
ringlussevõturajatises.

Seadmete eest vastutava isikuna on Teie kohustuseks hankida
teavet volitatud kogumisjaamade kohta.

Lisateabe saamiseks pöörduge lähima ESAB'i toodete edasimüüja
poole.

ESAB pakub laias valikus keevitamisel vajalikke tarvikuid ja kaitsevahendeid. Tellimisinfo
saamiseks pöörduge ESAB-i toodete kohaliku edasimüüja poole või külastage meie veebilehte.

0463 773 001

- 8 -

© ESAB AB 2023

2  SISSEJUHATUS

2 SISSEJUHATUS

2.1 Ülevaade

Traadi etteandmisseade RobustFeed Edge on ettenähtud koos WarriorEdge500-ga
MIG/MAG-keevituseks.

Traadi etteandeseade on saadaval erinevate variantidena (vt lisa „TELLIMISNUMBRID”).

Traadi etteandeseade on suletud ning sel on neljarattalise ajamiga traadi etteandemehhanism ja
juhtelektroonika.

Seda saab kasutada koos standardse 200 mm ja 300 mm läbimõõduga traadipooliga või ESAB-i
MarathonPac™-ga, millel on traadiadapter traadi etteandmiseks.

Traadi etteandeseadme võib asetada kärule, riputada tööpaiga kohale või asetada põrandale (püsti
või pikali ja koos ratastega või ilma).

Selle ESAB-i toote tarvikud leiate käesoleva kasutusjuhendi peatükist „TARVIKUD”.

2.2 Varustus

RobustFeed Edge tarnitakse koos:

• 2 administraatori kaarti

• 3 kasutaja kaarti

• Veorullid:
○ 0,9/1,0mm (0,040tolli)

○ 1,2mm (0,045tolli)

• Juhttorud: 0,6–1,6 mm (0,023–1/16 tolli)

• Kasutusjuhend

• Lühijuhend

0463 773 001

- 9 -

© ESAB AB 2023

3  TEHNILISED ANDMED

3 TEHNILISED ANDMED

ROBUSTFEED EDGE

Toiteallika pinge 60VDC

Nõutav võimsus 234 W

Nimivoolutugevus I

Põleti ühendus EURO, Tweco #4

Traadi etteandekiirus 0,8–25,0 m/min (32–984 tolli/min)

Traadipooli max läbimõõt 300 mm (12 tolli)

Kaal:

RobustFeed Edge BX 16,8 kg (37 naela)

RobustFeed Edge CX 17,5 kg (38,6 naela)

Traadipooli maksimaalne kaal 20 kg (44 naela)

Mõõtmed (p×l×k) 595 × 250 × 430 mm (23,4 × 9,8 × 16,9 tolli)

Töötemperatuur –20 kuni +55 °C (-4 kuni +131 °F)

Transpordi- ja säilitustemperatuur –40 kuni +80 °C (-40 kuni +176 °F)

Kaitsegaas Kõik MIG/MAG-keevituse jaoks mõeldud tüübid

Gaasi vooluvahemik RobustFeed Edge BX jaoks 5-35l/min (11-74 CFH)

RobustFeed Edge CX gaasirõhk 3–5 baari (43–73 PSI)

Jahutusvedelik ESAB-i valmissegatud jahutusvedelik

Maksimaalne jahutusvedeliku rõhk 5 baari (73 PSI)

1

3,9 A

Lubatud koormus

60% koormustsükli juures 500 A

100% koormustsükkel 400 A

Korpuse kaitseklass IP54

Koormatavus

Koormatavus tähistab aega protsendina kümne-minutilisest perioodist, mille jooksul saate teatud
koormusega keevitada ilma ülekoormamise ohuta.

Korpuse kaitseklass
IP kood tähistab kesta klassi, st kaitseastet tahkiste või vee sissetungi vastu.

Tähistusega IP54 seade on mõeldud kasutamiseks nii siseruumides kui ka väljas. Seade on igast
küljest kaitstud tolmu kogunemise ja veega kokkupuute eest vee pritsimisel ja tilkumisel.

0463 773 001

- 10 -

© ESAB AB 2023

4  PAIGALDAMINE

4 PAIGALDAMINE

Paigaldamise peab teostama spetsialist.

HOIATUS!

Kuna keevitamisega kaasneb suurenenud elektrioht, võib kasutada ainult sellises keskkonnas
kasutamiseks mõeldud energiaallikaid. Sellised keevitusvooluallikad on tähistatud sümboliga

.

ETTEVAATUST!

See toode on mõeldud tööstuslikuks kasutamiseks. Kodumajapidamistes kasutamisel võib see
toode põhjustada raadiohäireid. Kohaste ettevaatusabinõude rakendamise vastutus lasub
kasutajal.

4.1 Tõstmisjuhised

ETTEVAATUST!

Muljumisoht traadi etteandeseadme tõstmise ajal. Kaitske ennast ja hoiatage juuresviibijaid
ohu eest.

ETTEVAATUST!

Isikukahju ja seadmete kahjustuste vältimiseks kasutage tõstmisel allpool näidatud meetodeid
ja kinnituspunkte.

0463 773 001

- 11 -

© ESAB AB 2023

4  PAIGALDAMINE

ETTEVAATUST!

Ärge pange tõstmise ajal raskeid esemeid traadi etteandeseadme peale või selle külge.
Tõstekohad on ettenähtud suurimale kogumassile 40kg / 90naela, kui tõstetakse kahe
välise ülemise tõsteaasaga vastavalt eeltoodud joonisele!

40 kg (90 naela) lubatud kaal on traadi etteandeseadme kaal koos tarvikutega (standardse
etteandeseadme kaal on 17,5kg / 38,6naela, kõikide osade kaalusid vt peatükist
„TEHNILISED ANDMED”).

0463 773 001

- 12 -

© ESAB AB 2023

5  KASUTAMINE

5 KASUTAMINE

Seadmete käsitsemist puudutavad üldised ohutusnõuanded leiate käesoleva käsiraamatu
peatükist "OHUTUS". Lugege see enne seadmete kasutuselevõttu läbi!

HOIATUS!

Elektrilöögi vältimiseks ärge puudutage elektrooditraati või sellega kokkupuutuvaid osasid ega
isoleerimata kaableid või ühendusi.

TÄHELEPANU!

Seadme liigutamiseks kasutage transportimiseks ettenähtud käepidet. Ärge tõmmake seadet
keevituspõletist.

HOIATUS!

Traadi etteandeseadmed on mõeldud kasutamiseks ainult MIG/MAG- ja MMA-režiimis
vooluallikatega. MIG/MAG-režiimis kasutamisel peab MMA-hoidik traadi etteandeseadmelt
lahutatud ja OKC peab olema kaetud. Kui MMA-s kasutatakse voolu all MIG/MAG-põletit, tuleb
põletit hoida põleti hoidikus (kui see on olemas) või lahti ühendada.

HOIATUS!

Veenduge, et küljepaneelid oleksid töö ajal kinni.

HOIATUS!

Et traadipool ei libiseks pidurirummult maha, kinnitage see pidurirummu mutriga.

TÄHELEPANU!

Kui pidurirummu mutter või hülss on kulunud ega kinnitu korralikult, vahetage need välja.

0463 773 001

- 13 -

© ESAB AB 2023

5  KASUTAMINE

ETTEVAATUST!

Enne keevitustraadi läbiviimist veenduge, et teravik ja ogad on traadi otsast eemaldatud
hoidmaks ära traadi kinnikiilumist põleti juhikusse.

HOIATUS!

Pöörlevad osad võivad põhjustada vigastusi. Olge hoolikas.

HOIATUS!

Kinnitage seade kindlalt, eriti kui kasutate seda ebatasasel või kaldus pinnal.

5.1 Soovitatud maksimaalvoolu väärtused

ühenduskaablite komplektile

Keskkonnatemperatuuri +25 °C juures ja harilike 10 minutiste tsüklitega:

Koormatavus

Kaabli pindala

Pingekadu 10 m kohta

100% 60%

50mm

70mm

95mm

2

2

2

290 320 0,35V / 100A

360 400 0,25V / 100A

430 500 0,19V / 100A

Keskkonnatemperatuuri +40 °C juures ja harilike 10 minutiste tsüklitega:

Koormatavus

Kaabli pindala

Pingekadu 10 m kohta

100% 60%

50mm

70mm

95mm

2

2

2

250 280 0,37V / 100A

310 350 0,27V / 100A

370 430 0,20V / 100A

Koormatavus

Koormatavus tähistab aega protsendina kümne-minutilisest perioodist, mille jooksul saate teatud
koormusega keevitada ilma ülekoormamise ohuta.

5.2 Soovituslikud gaasiregulaatorid

RobustFeed BX

Gaasiballoonil peab olema vooluregulaator. Keevitamiseks tuleb regulaatori abil seadistada vajalik
vooluhulk.

RobustFeed CX

Gaasiballoonil peab olema rõhuregulaator. Seadistage rõhuregulaator vahemikku 3–5 baari
(43-73PSI). Rõhk ei tohi ületada 5 baari (73PSI) ja vooluhulka tuleb reguleerida seadme sisemisel
juhtpaneelil.

0463 773 001

- 14 -

© ESAB AB 2023

5  KASUTAMINE

5.3 Ühendused ja juhtimisseadmed

1. Väline juhtpaneel (vt peatükk „JUHTPANEEL”) 9. Vooluallika kaabliühenduse tõmbetõkis

2. Keevituspõletisse mineva jahutusvedeliku

ühendus.

3. Keevituspõletist tuleva jahutusvedeliku

ühendus.

4. Tweco päästikutrossi ühendus (ainult

koosTwecokeevituspõletiga)

5. Keevituspõleti ühendus (EurovõiTwecotüüpi) 13. Kaitsegaasi ühendus

6. Sisemine juhtpaneel (vt peatükk

„JUHTPANEEL”)

7. Kuumutaja/etteandmisseadme sisse/välja lüliti 15. USB-port

8. Marathon Pac™-iga kasutatav traadi

sisselaskeadapter

HOIATUS!

Traadi etteandeseadme parem ja vasak luuk peavad olema keevitamise ja/või traadi
etteandmise ajal suletud ja lukus. Ärge kunagi keevitage või andke traati ette, kui mõlemad
luugid pole suletud.

10. Keevitusvoolu ühendus vooluallikast (OKC)

11. Toiteallikasse mineva jahutusvedeliku
ühendus.

12. Toiteallikast tuleva jahutusvedeliku ühendus.

14. Ühendus vooluallikast lähtuva juhtkaabli jaoks

0463 773 001

- 15 -

© ESAB AB 2023

5  KASUTAMINE

5.4 Jahutusvedeliku ühendus

ELP (ESAB-i loogikapump)

Jahutusseade on varustatud tuvastussüsteemiga ELP (ESAB-i loogikapump), mis kontrollib, kas
jahutusvedeliku voolikud on ühendatud. Vedelikjahutusega põleti ühendamisel algab jahutus.

Vedelikjahutusega keevituspõleti ühendamisel peab vooluallika peatoitelüliti olema välja lülitatud
asendis (OFF).

5.5 Kuumutaja/etteandmisseadme sisse/välja lüliti

Näidik Kirjeldus Näidik Kirjeldus

Etteandeseade VÄLJAS Etteandeseade SEES

Kuumus on SEES ja
etteandeseade on VÄLJAS

Traadipooli piirkonda
soojendatakse, et keevitustraat
oleks kuiv. Traadipooli piirkonna
soojendamine on kasulik kõrge
õhuniiskuse korral või kui
temperatuur päeva jooksul
muutub.

Kuumus on SEES ja
etteandeseade on SEES

5.6 Traadi etteandeseadme sisevalgustus

Traadi etteandeseadme kilbil on sisevalgustus.

1. Etteandeseadme mehhanismi pool asuv tuli süttib ja kustub, kui uks on vastavalt
avatud ja suletud.

2. Kui uks on avatud ja keevitus on käimas, süttib traadipooli juures asuv tuli.
Tuli kustub automaatselt pärast keevitamise lõpetamist või külgukse sulgemist.

5.7 USB eksport

USB-port võimaldab kasutajal eksportida vealogi aruannet ja tarkvara versiooni.

5.8 Traadipooli pidur

Traadipooli piduri tugevust tuleb tõsta ainult nii palju, et traadi etteandmisel ei tekiks ülejooksu. Tegelik
pidurdusjõud sõltub traadi etteande kiirusest ning traadipooli suurusest ja kaalust.

Ärge traadipooli pidurit üle koormake. Liiga suur pidurdusjõud võib mootori üle koormata ja vähendada
keevitustulemust.

0463 773 001

- 16 -

© ESAB AB 2023

5  KASUTAMINE

Traadipooli pidurdusjõudu on võimalik reguleerida pidurirummu mutri keskel oleva 6 mm
kuuskantpoldiga.

5.9 Traadi vahetamine ja laadimine

1) Avage traadi etteandeseadme vasak luuk.

2) Keerake pidurirummu mutter lahti ja eemaldage see ning eemaldage vana traadipool.

3) Sisestage etteandmeseadmesse uus traadipool ja tõmmake sirgelt välja 10–20 cm uut
keevitustraati. Enne traadi sisestamist etteandemehhanismi viilige traadi otsast ära ogad ja teravad
servad.

4) Kinnitage traadipool pidurirummu mutrit keerates pidurirummule.

5) Juhtige traat läbi etteandemehhanismi (vastavalt etteandeseadme sees olevale joonisele).

TÄHELEPANU!

Kui pidurirummu mutter ja hülss on kulunud ega kinnitu korralikult, vahetage need välja.

6) Sulgege ja lukustage traadi etteandeseadme vasak luuk

5.10 Etteanderullide vahetamine

Traadi tüübi vahetamisel tuleb vahetada ka etteanderullikud vastavalt uuele traaditüübile. Teavet traadi
diameetrile ja tüübile vastavate õigete etteanderullikute kohta vt lisast „KULUTARVIKUD”. (Nõuannet
vajalikele kulutarvikutele hõlpsa ligipääsu kohta vt käesoleva juhendi jaotisest „Kulutarvikute
hoiukamber”.)

1) Avage traadi etteandeseadme vasak luuk.

2) Vabastage etteanderullikud, mis tuleb vahetada, selleks pöörake iga rulliku
kiirlukustussüsteemi(A).

0463 773 001

- 17 -

© ESAB AB 2023

5  KASUTAMINE

3) Vabastage etteanderullikud surve alt, selleks keerake pingutid(B) alla, et vabastada
pöördhoovad(C).

4) Eemaldage etteanderullikud ja paigaldage õiged (vastavalt lisale „KULUTARVIKUD”).

5) Rakendage uuesti surve etteanderullikutele, selleks vajutage pöördhoovad (C) alla ja fikseerige
need pingutitega(B).

6) Lukustage rullikud, pöörates nende kiirlukustussüsteeme(A).

7) Sulgege ja lukustage traadi etteandeseadme vasak luuk.

5.11 Traadijuhiku vahetamine

Traadi tüübi vahetamisel võib olla vaja vahetada ka traadijuhikud vastavalt uuele traaditüübile. Teavet
traadi diameetrile ja tüübile vastavate õigete traadijuhikute kohta vt lisast „KULUTARVIKUD”.
(Nõuannet vajalikele kulutarvikutele hõlpsa ligipääsu kohta vt käesoleva juhendi jaotisest
„Kulutarvikute hoiukamber”.)

5.11.1 Sisendtraadi juhik

1) Pöörake sisendtraadi juhikukiirlukustussüsteem (A) välja, et see avada.

2) Eemaldage sisendtraadi juhik(B).

3) Paigaldage õige sisendtraadi juhik (vastavalt lisale „KULUTARVIKUD”).

0463 773 001

- 18 -

© ESAB AB 2023

5  KASUTAMINE

4) Lukustage uus sisendtraadi juhik traadijuhiku kiirlukustussüsteemiga(A).

5.11.2 Keskmine traadijuhik

1) Vajutage veidi keskmise traadijuhiku klambrit ja tõmmake keskmine traadijuhik(A) välja.

2) Vajutage sisse õiget tüüpi keskmine traadijuhik (vastavalt lisale „KULUTARVIKUD”). Klamber
lukustab traadijuhiku automaatselt paigale, kui see on õiges asendis.

5.11.3 Väljundtraadi juhik

1) Eemaldage alumine parempoolne etteanderullik (vt jaotist „Etteanderullikute vahetamine”).

2) Eemaldage keskmine traadijuhik (vt jaotist „Keskmine traadijuhik”).

3) Pöörake väljundtraadi juhikukiirlukustussüsteem (A) välja, et see avada.

4) Eemaldage väljundtraadi juhik(B).

5) Paigaldage õige väljundtraadi juhik (vastavalt lisale „KULUTARVIKUD”).

6) Lukustage uus väljundtraadi juhik traadijuhiku kiirlukustussüsteemiga(A).

7) Paigaldage tagasi teine etteanderullikute paar ja rakendage uuesti rullikute surve (vt jaotist
„Etteanderullikute vahetamine”).

0463 773 001

- 19 -

© ESAB AB 2023

5  KASUTAMINE

5.12 Rullikute surve

Rullikute survet tuleb reguleerida igal pingutil eraldi vastavalt kasutatava traadi materjalile ja
diameetrile.

Kõigepealt kontrollige, kas traat liigub traadi juhikus vabalt. Seejärel seadistage traadietteandja
surverullide surve. Pidage silmas, et surve ei oleks liiga suur.

Joonis A Joonis B

Kui soovite kontrollida, kas surve on õigesti seatud, võite suunata traadi isoleeritud objekti, näiteks
puutüki vastu.

Kui te hoiate põletit umbes 5 mm kaugusel puutükist (joonis A), peaksid etteandja rullid libisema.

Kui hoiate põletit umbes 50 mm kaugusel puutükist, peaks traat ette antama ja painduma (joonis B).

Allolev tabel sisaldab suuniseid rullikute ligikaudsete survete seadistamiseks standardtingimustes õige
pooli pidurdusjõuga. Pikkade, määrdunud või kulunud põleti kaablite puhul võib olla vaja surve
seadistust suurendada. Kontrollige alati igal konkreetsel juhul rullikute surve seadistust, söötes traati
vastu isoleeritud objekti, nagu on ülal kirjeldatud. Ligikaudsete seadistuste tabel on paigaldatud ka
traadi etteandeseadme vasaku luugi siseküljele.

Traadi
materjal

Traadi diameeter (tolli)

(mm)

Fe, Ss Pinguti 1 2,5

Pinguti 2 3–3,5

Täidis
ega

Al Pinguti 1 1–1,5

Pinguti 1 2

Pinguti 2 2,5–3

Pinguti 2 2–3

.023

0,6

.030

0,8

.040

.045

.052

1,0

1,2

1,4

Surve reguleerimine

1/16

1,6

.070

1,8

5/64

2,0

3/32

2,4

1. Pinguti 1 2. Pinguti 2

0463 773 001

- 20 -

© ESAB AB 2023

5  KASUTAMINE

5.13 Kulutarvikute hoiukamber

Traadi etteandeseadme vasaku luugi siseküljel on kulutarvikute hoiukamber, mis annab lihtsa
ligipääsu täiendavale rullikute ja traadijuhikute komplektile.

1. Sisendtraadi juhik 4. Etteanderullikud (4 tk)

2. Keskmine traadijuhik 5. Keevituspõleti kontaktotsad (4 tk)

3. Väljundtraadi juhik

5.14 Rattakomplekti kinnitamine

5.14.1 Rataste kinnitamine rattakomplekti raami külge

Enne traadi etteandeseadme ühendamist rattakomplektiga kinnitage rattad M12 kruvide, mutrite ja
seibide abil raami külge, kasutades pingutusmomenti 40±4Nm (354±35,4nael-tolli). Tagumised
fikseeritud rattad peaksid olema raami suhtes paralleelsed.

0463 773 001

- 21 -

© ESAB AB 2023
