ESAB RoboFeed 3804HW, FeedControl 3804HW Instruction manual [ru]

Aristo®

RoboFeed 3804HW,
FeedControl 3804HW

Руководство по эксплуатации

0463 280 301  RU  20211123

Valid for: Serial number: 133-xxx-xxxx

СОДЕРЖАНИЕ

1 БЕЗОПАСНОСТЬ

1.1 Значение символов

......................................................................................................................

...................................................................................................

1.2 Правила техники безопасности

2 ВВЕДЕНИЕ

2.1 Оборудование

................................................................................................................................

............................................................................................................

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4 УСТАНОВКА

..............................................................................................................................

4.1 Нагрузочное сопротивление

4.2 Пример роботизированной сварочной системы

4.3 Соединение сварочной горелки с самоохлаждением

5 ОПЕРАЦИЯ

................................................................................................................................

5.1 Соединения и устройства управления RoboFeed 3804HW

5.2 Соединения и устройства управления FeedControl 3804HW

5.3 Допуски разъема сварочной горелки

5.4 Замена и вставка проволоки

5.5 Замена подающих роликов RoboFeed 3804HW

5.6 Ограничитель давления

...........................................................................................

5.7 Настройка предустановленного значения давления газа для ограничителя
давления

.....................................................................................................................

5.8 Давление подачи проволоки

6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1 Проверка и чистка

7 ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ
ЭЛЕКТРИЧЕСКАЯ СХЕМА

..................................................................................................................

ИЗНАШИВАЕМЫЕ ДЕТАЛИ
НОМЕРА ДЛЯ ЗАКАЗА
ПРИНАДЛЕЖНОСТИ

........................................................................................................................

...........................................................................................................................

.....................................................................................................

...................................................................................................

...............................................................................................................

..............................................................................

.......................................................................................

...................................................................................

................................................

........................................

................................

............................

....................................................................

...................................................................................

....................................................

...................................................................................

.........................................................................................

4
4
4

8
8

9
11
11
11
12
13
14
15
16
16
17
17

18
18
19
19
20

21
23
25
26

0463 280 301

- 3 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

1 БЕЗОПАСНОСТЬ

1.1 Значение символов

При использовании в тексте руководства: Означает «Внимание!» Осторожно!

ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать, может
немедленно привести к серьезной травме или смерти.

ПРЕДУПРЕЖДЕНИЕ!
Означает потенциальную опасность, которая может привести к травме или
смерти.

ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным травмам.

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания на
табличках, требования техники безопасности на месте
эксплуатации и данные паспортов безопасности.

1.2 Правила техники безопасности

Пользователи оборудования компании ESAB несут полную ответственность за соблюдение
всеми лицами, работающими с оборудованием или вблизи от него, всех соответствующих мер
безопасности. Меры безопасности должны соответствовать требованиям, которые
распространяются на данный тип сварочного оборудования. В дополнение к стандартным
правилам, относящимся к рабочему месту, необходимо выполнять следующие рекомендации.

Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым с
эксплуатацией оборудования. Неправильная эксплуатация оборудования может привести к
возникновению опасных ситуаций, следствием которых может стать получение травм
оператором и повреждение оборудования.

1 Все лица, использующие оборудование, должны быть ознакомлены с:

• правилами его эксплуатации;

• расположением органов аварийного останова;

• их функционированием;

• соответствующими правилами техники безопасности;

• сваркой и резкой, а также другим применением оборудования.

2 Оператор должен убедиться в том, что:

• в пределах рабочей зоны оборудования, при его запуске, не
находятся люди, не имеющие соответствующего разрешения;

• при загорании дуги обеспечивается соответствующая защита
персонала.

3 Рабочее место:

• должно соответствовать выполняемой работе;

• не должно быть подвержено сквознякам.

4 Средства индивидуальной защиты:

• Во всех случаях используйте рекомендованные средства
индивидуальной защиты, такие как защитные очки, огнестойкую
одежду, защитные перчатки.

0463 280 301

- 4 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

• Запрещается носить незакрепленные предметы одежды и
украшения, такие как шейные платки, браслеты, кольца, и т.д.,
которые могут зацепиться за детали оборудования или вызвать
ожоги.

5 Общие меры безопасности:

• Убедитесь в том, что обратный кабель надежно закреплен.

• К работе с высоковольтным оборудованием может быть допущен

только квалифицированный электрик.

• Соответствующие средства пожаротушения должны быть четко
обозначены и находиться поблизости.

• Смазку или техническое обслуживание не следует выполнять во
время работы оборудования.

ПРЕДУПРЕЖДЕНИЕ!

Блоки подачи проволоки предназначены для использования с источниками питания
только в режиме MIG/MAG.

При использовании в любом другом режиме, например MMA, сварочный кабель между
блоком подачи проволоки и источником питания необходимо отсоединить, иначе он
будет находиться под напряжением.

При наличии охладителя ESAB

Используйте охлаждающую жидкость, рекомендованную компанией ESAB. Не
рекомендованные к использованию охлаждающие жидкости могут привести к повреждению
оборудования и угрожать безопасной эксплуатации продукции. В случае такого повреждения
все гарантийные обязательства компании ESAB теряют силу.

Номер для заказа рекомендованной охлаждающей жидкости ESAB: 0465720002.
Информация для заказа указана в главе «ПРИНАДЛЕЖНОСТИ» руководства по эксплуатации.

ПРЕДУПРЕЖДЕНИЕ!

Дуговая сварка и резка могут быть опасными для сварщика и других людей. При
выполнении сварки или резки примите меры предосторожности.

0463 280 301

- 5 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

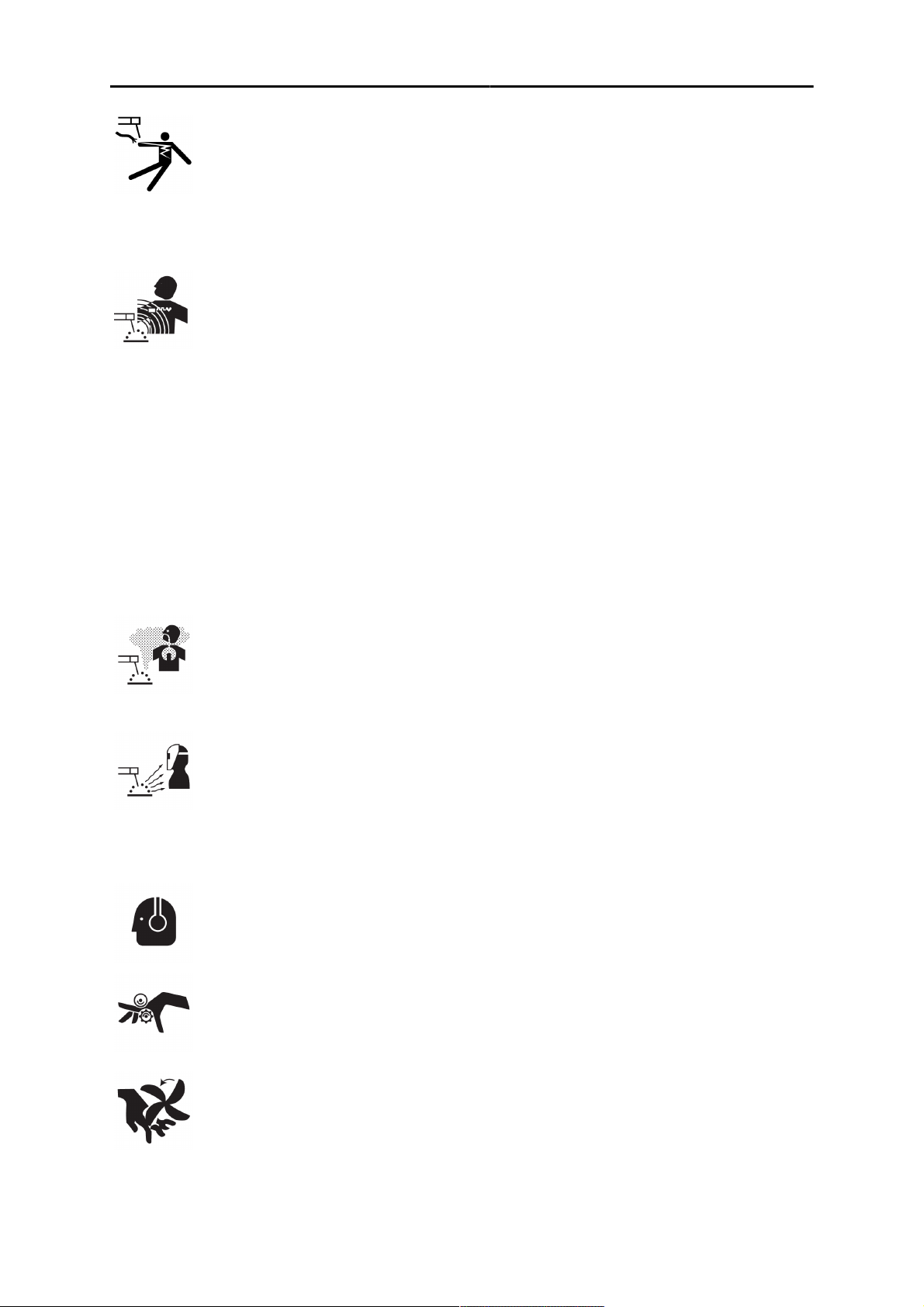

ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ — может оказаться смертельным

• Не прикасайтесь к электрическим деталям или электродам,
находящимся под напряжением, открытыми участками кожи,
влажными перчатками или мокрой одеждой

• Обеспечьте индивидуальную изоляцию от земли и рабочего
оборудования.

• Обеспечьте безопасность вашего рабочего места.

ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ПОЛЯ — могут быть опасными для
здоровья

• Сварщики с кардиостимуляторами должны проконсультироваться с
лечащим врачом. Электромагнитные поля могут нарушать работу
некоторых типов кардиостимуляторов.

• Воздействие электромагнитных полей может вызывать другие
неизвестные нарушения здоровья.

• Для минимизации воздействия электромагнитных полей сварщики
должны выполнять следующую процедуру:
○ Расположите электрод и рабочие кабели с одной стороны

○ Присоединяйте рабочий кабель к заготовке как можно

от вас. По возможности закрепляйте их лентой. Не стойте
между кабелем горелки и рабочим кабелем. Запрещается
оборачивать кабель горелки или рабочий кабель вокруг
тела. Источник питания и кабели должны находиться как
можно дальше от тела сварщика.

ближе к области сварки.

ПАРЫ И ГАЗЫ — могут быть опасными для здоровья

• Держите голову в стороне от выделяющихся паров

• Используйте вентиляцию, вытяжку в районе горения дуги или и то и
другое, для того чтобы отвести пары и газы из зоны дыхания и из
участка в целом.

ИЗЛУЧЕНИЕ ДУГИ — может вызвать повреждение органов зрения и ожоги на
коже

• Обеспечьте защиту глаз и тела. Пользуйтесь правильно
подобранными сварочным щитком и светофильтрами, надевайте
защитную одежду

• Обеспечьте защиту стоящих рядом людей с помощью
соответствующих экранов или шторок

ШУМ — чрезмерный шум может привести к повреждению органов слуха

Пользуйтесь средствами защиты органов слуха. Применяйте наушники или другие
средства защиты органов слуха.

ПОДВИЖНЫЕ ДЕТАЛИ — могут быть причиной травм

• Следите, чтобы все дверцы, панели и крышки были закрыты и
зафиксированы. При необходимости снятия крышек для
техобслуживания и поиска неисправностей воспользуйтесь помощью
квалифицированного специалиста Установите панели и крышки и
закройте дверцы после технического обслуживания и перед запуском
двигателя.

• Перед установкой или подключением выключите двигатель.

• Следите за тем, чтобы руки, волосы, края одежды и инструменты не
касались движущихся деталей.

0463 280 301

- 6 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

ОПАСНОСТЬ ВОЗГОРАНИЯ

• Искры (брызги) могут вызвать пожар. Убедитесь в том, что
поблизости нет воспламеняемых материалов

• Не использовать на закрытых контейнерах.

ГОРЯЧАЯ ПОВЕРХНОСТЬ — детали могут стать причиной ожога

• Не прикасайтесь к деталям голыми руками.

• Перед началом работы с оборудованием дайте ему остыть.

• Во избежание ожогов при работе с горячими деталями используйте
надлежащие инструменты и/или защитные перчатки для сварочных
работ.

НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного функционирования
обратитесь за помощью к специалистам.

ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!

ОСТОРОЖНО!

Данное изделие предназначено только для дуговой сварки.

ОСТОРОЖНО!

Оборудование Class А не предназначено для использования в
жилых помещениях, где электроснабжение осуществляется из
бытовых сетей низкого напряжения. В таких местах могут
появиться потенциальные трудности обеспечение
электромагнитной совместимости оборудования класса А
вследствие кондуктивных и радиационных помех.

ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации электронное
оборудование на предприятия по переработке отходов!

В соблюдение Европейской Директивы 2012/19/EC по
утилизации электрического и электронного оборудования, и
при ее осуществлении в соответствии с национальными
законодательными актами, электрическое и/или электронное
оборудование, которое достигло предельного срока
эксплуатации, должно отправляться на предприятия по
переработке отходов.

В качестве ответственного лица за оборудование вы отвечаете
за получение информации по утвержденным станциям сбора
отходов.

Для получения подробной информации обращайтесь к
ближайшему дилеру компании ESAB.

ESAB предлагает ассортимент принадлежностей для сварки и средств индивидуальной
защиты. Чтобы получить информацию для заказа, свяжитесь с сотрудником ESAB или
посетите наш сайт.

0463 280 301

- 7 -

© ESAB AB 2021

2  ВВЕДЕНИЕ

2 ВВЕДЕНИЕ

Блок подачи проволоки RoboFeed 3804HW и FeedControl 3804HW предназначен для дуговой
сварки плавящимся электродом в среде инертного газа (MIG) / в среде активного газа (MAG)
совместно с роботизированным оборудованием.

Блок подачи проволоки состоит из приводного блока (RoboFeed 3804HW) и отдельного
электронного блока (FeedControl 3804HW).

ПРИМЕЧАНИЕ!

Блок подачи проволоки использует систему безопасности робота для максимальной
защиты от помех.

Принадлежности, предлагаемые компанией ESAB для данного изделия, представлены в
разделе «ПРИНАДЛЕЖНОСТИ» этого руководства.

2.1 Оборудование

Блок подачи проволоки поставляется вместе с руководством по эксплуатации и
быстроразъемным соединением для Marathon Pac™.

0463 280 301

- 8 -

© ESAB AB 2021

3  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

RoboFeed 3804HW FeedControl 3804HW

Электропитание - 42В, 50–60Гц

Потребляемая
мощность

Напряжение двигателя 60В пост. ток, ШИМ

Ток электродвигателя
I

max

Скорость подачи
проволоки

Подключение горелки EURO -

Диаметр проволоки

Сталь (Fe) 0,8–1,6мм -

Нержавеющая сталь (Ss) 0,8–1,6мм -

Алюминий (Al) 1,0–1,6мм -

Порошковая проволока
(FCW)

Рабочая температура от -10 до +40 °C от -10 до +40 °C

Температура
транспортировки

- 378ВА

­(широтно-импульсная
модуляция)

8,0А 8,0А

0,8 - 30,0 м/мин -

0,8–1,6мм -

от -20 до +55°C от -20 до +55°C

Масса 5,4 кг 4,9кг

Размеры (д × ш × в) 251 × 182 × 221мм 330 × 118 × 320мм

Защитный газ Газы для сварки способами

MIG/MAG

макс. давление 0,5МПа (5бар) 0,5МПа (5бар)

Охлаждающая жидкость - Готовая к применению

- макс. давление - 0,5МПа (5бар)

Максимальная допустимая нагрузка при

рабочий цикл 60% 500 A 500 A

рабочий цикл 100% 400 A 400 A

Класс защиты корпуса IP2X IP2X

Рабочий цикл

Рабочим циклом называется время, выраженное в процентах от периода продолжительностью
десять минут, в течение которого вы можете производить сварку или резку с определенной
нагрузкой без риска перегрузки. Рабочий цикл указан для температуры 40°C / 104°F и ниже.

Газы для сварки способами
MIG/MAG

охлаждающая жидкость
производства ESAB

Класс защиты корпуса

Код IP обозначает класс защиты корпуса устройства, то есть степень защиты от попадания
внутрь твердых предметов или воды.

0463 280 301

- 9 -

© ESAB AB 2021
