Remote Arc Gouging
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
Manuel d'instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l'uso
Manual de instruções
Οδηγίες χρήσεως
Инструкция по зксплуатации
Instrukcja obsługi
Návod k používání
Kezelési utasĺtások
Navod na pouitie
Lietošanas pamâcîba
Eksploatavimo instrukcijos
使用说明书
Manual de instrucţiuni
Priručnik s uputama
Valid for serial no. 205-xxx-xxxx0449 563 001 120314
SVENSKA 4..............................................
DANSK 9................................................
NORSK 14................................................
SUOMI 19................................................
ENGLISH 24..............................................
DEUTSCH 29.............................................
FRANÇAIS 35.............................................
NEDERLANDS 41.........................................
ESPAÑOL 47..............................................
ITALIANO 53..............................................
PORTUGUÊS 59..........................................
ΕΛΛΗΝΙΚΑ 65.............................................
РУССКИЙ 71.............................................
POLSKI 78................................................
ČESKY 84................................................
MAGYAR 89..............................................
SLOVENSKY 94...........................................
LATVIEŠU 100.............................................
LIETUVIÙK 106.............................................
中文 112...................................................
HRVATSKI 123.............................................
Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Ci riserviamo il diritto di variare le specifiche senza preavviso.
Reservamo-nos o direito de alterar as especificações sem aviso prévio.
∆ιατηρείται το δικαίωμα τροποπίησης προδιαγραφών Χωρίς προειδοποίηση.
Оставляем за собой право изменять спецификацию без пред
Zastrzegamy sobie prawo do wprowadzenia zmian.
Výrobce si vyhrazuje právo na zmĕnu údajű bez předcházejiciho upozomĕni.
Fenntartjuk az elözetes bejelentés nélküli változtatás jogát.
Výrobca si vyhradzuje právo na uskutočnenie zmien bez upovedomenia.
Tiek paturįtas tiesîbas bez iepriekšįja brîdinâjuma izmainît specifikâcijas.
Įmonė pasilieka teisę keisti specifikacijas be įspėjimo.
保留变更技术规范的权利，恕不另行通知。
Zadržana prava na izmjenu specifikacija bez obavijesti.
-- 2 --
DECLARATION OF CONFORMITY
According to
The EMC Directive 2004/108/EC, entering into force 20 July 2007
Type of equipment
Remote control for Arc Gouging to be used with ESAB welding power sourcees
Type designation etc.
Remote Arc Gouging
This remote control box is designed and tested for use with ESAB welding power sources LAF 631, LAF 1001, LAF
1251 and LAF 1601 only.
Brand name or trade mark
ESAB
Manufacturer or his authorised representative established within the EEA
Name, address, telephone No, E-mail:
ESAB AB
Box 8004, SE--402 77 Göteborg, Sweden
Phone: +46 31 50 90 00, E--mail: info@esab.se
Factory operating on behalf of the Manufacturer
Name, address:
ESAB AB, Welding Equipment
SE--695 81 Laxå, Sweden
The following harmonised standard in force within the EEA has been used in the design:
EN 60974--10, Arc welding equipment – Part 10: Electromagnetic compatibility (EMC) requirements
Additional information: Restrictive use, this remote control box is used with equipment of Class A, intended for use
in locations other than residential
By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorised
representative established within the EEA, that the equipment in question complies with the safety
requirements stated above.
Gothenburg 2012--03--12
Håkan Führ
Global Automation Director
MD ESAB AB
3
NORSK
1 SIKKERHET 15.......................................................
2 INTRODUKSJON 17...................................................
2.1 Generelt 17..................................................................
2.2 Tekniske data 17.............................................................
3 MONTERING 17......................................................
3.1 Generelt 17..................................................................
3.2 Montering 17................................................................
4 BETJENING 18.......................................................
4.1 Generelt 18..................................................................
4.2 Fjernkontroll 18..............................................................
4.3 Innstillinger sveisestrømkildens programvare 18..................................
5 VEDLIKEHOLD 18....................................................
5.1 Generelt 18..................................................................
5.2 Daglig 18....................................................................
6 BESTILLING AV RESERVEDELER 18...................................
SKJEMA 128.............................................................
MÅLSKISSE 129..........................................................

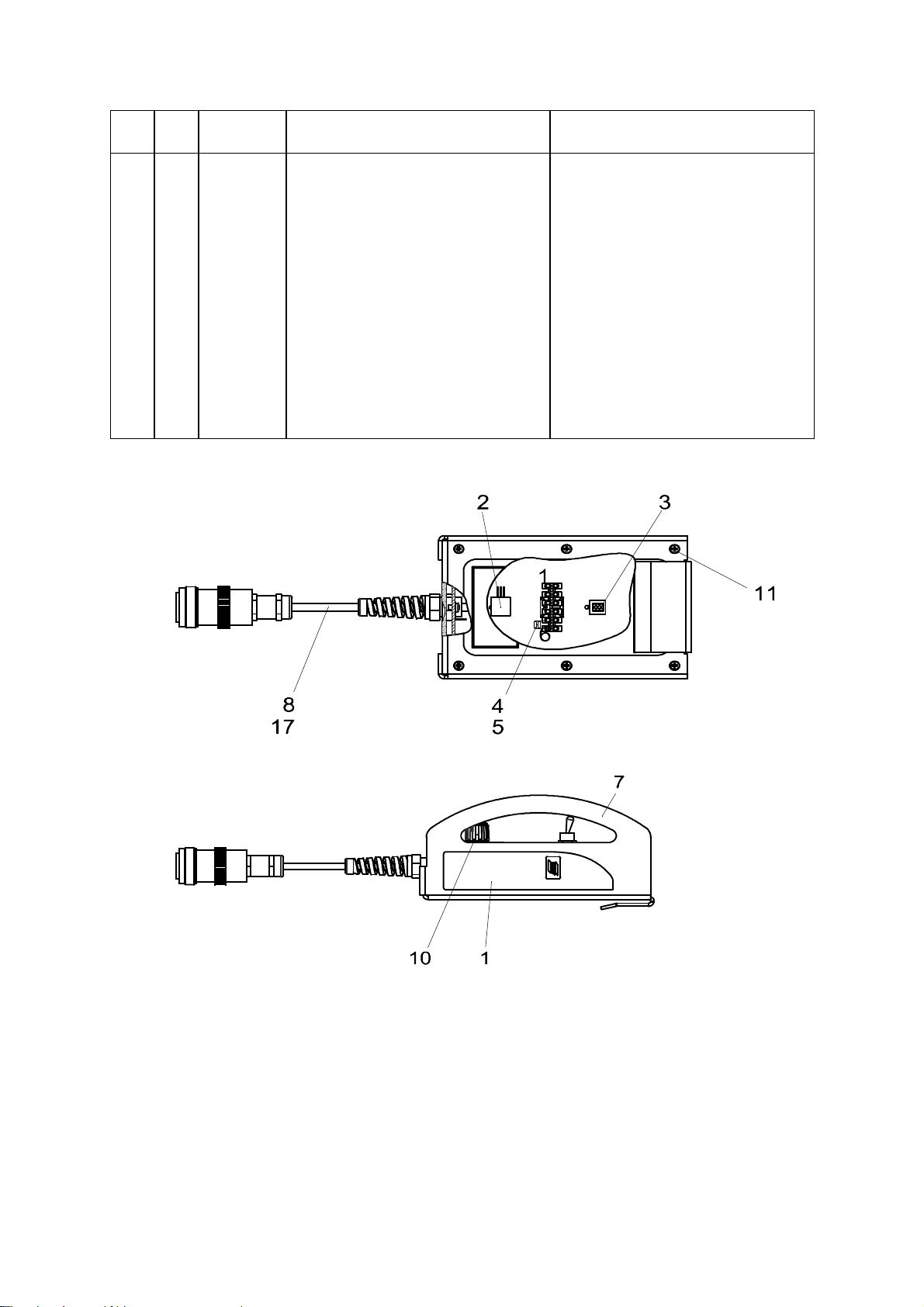

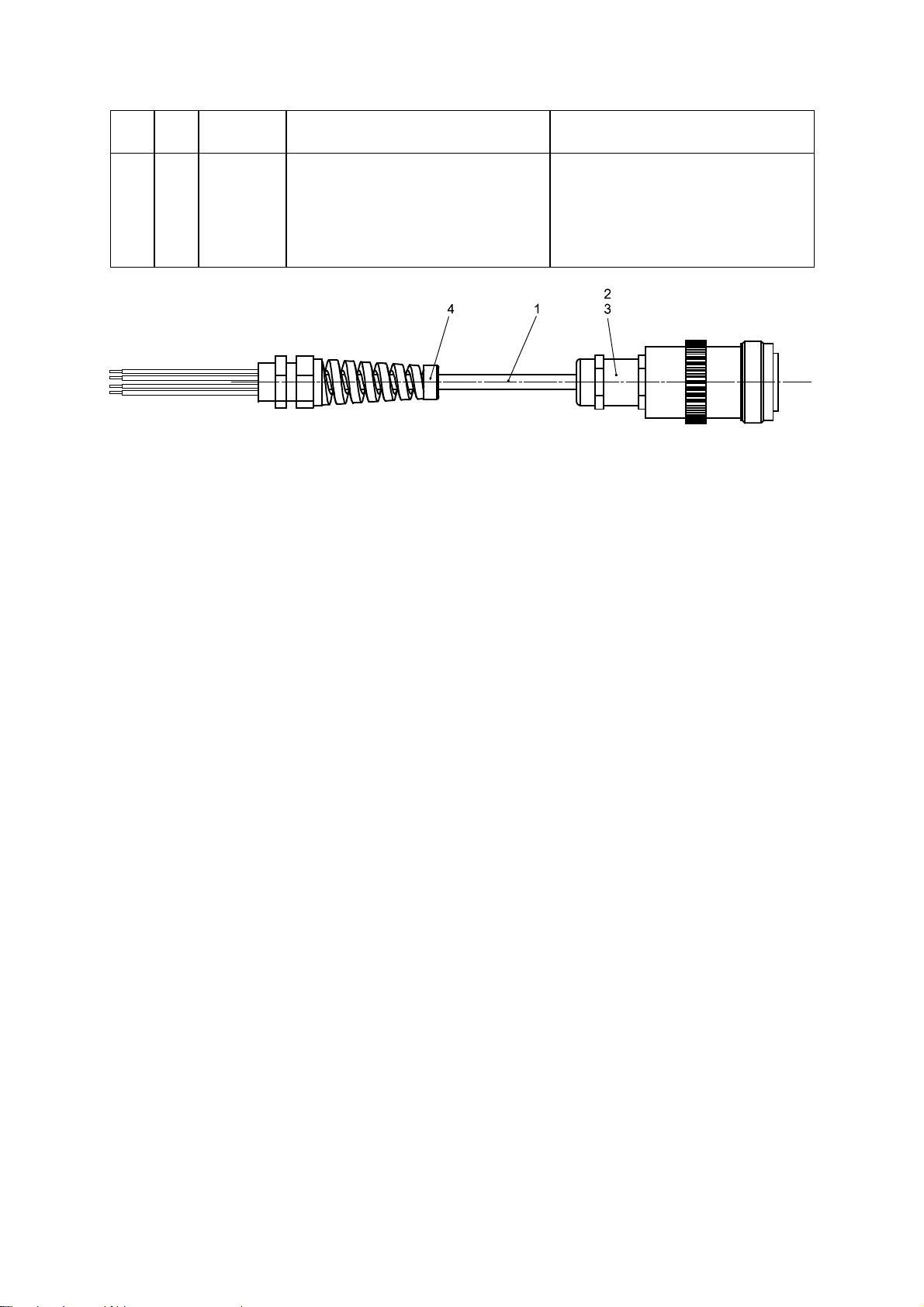

RESERVDELSLISTE 131..................................................
TOCn
-- 1 4 --
NO
1 SIKKERHET
Brukeren av ESAB utstyr har hovedansvaret for at de sikkerhetstiltak som angår de
ansatte som bruker utstyret eller som oppholder seg i nærheten av det, blir iverksatt.
Sikkerhetstiltakene må oppfylle de krav som blir stilt til denne typen utstyr. Denne
anbefalingen kan ses som et tillegg til standardforskriftene som gjelder for arbeidsplassen.
Utstyret må bare brukes av ansatte som har satt seg godt inn i utstyrets funksjon. Feil bruk
kan føre til en farlig situasjon som kan skade operatøren og ødelegge utstyret.
1. Alt personale som arbeider med utstyret må ha satt seg godt inn i:
S bruken
S nødstoppens plassering
S funksjon
S gjeldende sikkerhetsforskrifter
S sveising og brenning
2. Operatøren må sørge for:
S at uvedkommende ikke befinner seg innenfor utstyrets arbeidsområde før det star-
tes.
S at ingen personer står uten verneutstyr når lysbuen blir tent
3. Arbeidsplassen må:
S være egnet for sveisearbeid og brenning
S være trekkfri
4. Personlig verneutstyr
S Bruk alltid forskriftsmessig personlig beskyttelsesutstyr som vernebriller, flammesi-
kre klær og beskyttelseshansker.
S Bruk ikke løstsittende plagg, f.eks. skjerf, armbånd, ringer og lignende som kan bli
sittende fast i utstyret eller forårsake brannsår.
5. Annet
S Kontroller at de angitte returledninger er godt tilkoplet.
S Arbeid på elektriske enheter må bare utføres av en kvalifisert elektriker.
S Brannslokkingsutstyr må være lett tilgjengelig og godt synlig.
S Smøring og vedlikehold av utstyret må ikke gjøres under drift.
OBS! Dette produkt er kun beregnet for buesveising.
hga9 Safe NO
-15-
© ESAB AB 2009
NO
ADVARSEL
Buesveising og brenning kan medføre fare for skade på deg selv og andre. Vær derfor forsiktig
under sveising og brenning. Følg sikkerhetsforskriftene fra arbeidsgiveren, som skal være basert
på produsentens advarsler.
ELEKTRISK STØT - Kan være dødelig
S Utstyret må installeres og jordes i henhold til aktuelle standarder.
S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr.
S Isoler deg selv fra jord og fra arbeidsstykket.
S Sørg for at din arbeidsstilling er sikker.
RØYK OG GASS - Kan være helsefarlig
S Hold ansiktet borte fra røyken.
S Ventiler og sørg for avsug av røyk og -gass fra ditt eget og andres arbeidsområde.
LYSSTRÅLER - Kan skade øynene og brenne huden
S Beskytt øynene og kroppen. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær.
S Beskytt omkringstående personer med egnede verneskjermer eller forheng.
BRANNFARE
S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander
inærheten av sveiseplassen.
STØY - Overdreven støy kan skade hørselen
S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern.
S Advar de som oppholder seg i nærheten om faren.
VED FEIL - Ta kontakt med fagmann.
Les og forstå bruksanvisningen før utstyret installeres og brukes
TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!
OBS!
Utstyr av “Class A" er ikke beregnet til bruk i boliger med strømforsyning
fra det alminnelige lavspenningsnettet. Det kan være problematisk å
sikre elektromagnetisk kompatibilitet for utstyr av “Class A" i slike
lokaler på grunn av ledningsbundne og luftbårne forstyrrelser.
ADVARSEL!
Les og forstå bruksanvisningen før utstyret
installeres og brukes.
Ikke kast elektriske produkter sammen med vanlig avfall!
I henhold til direktiv 2002/96/EF om kasserte elektriske og elektroniske produkter og
gjennomføringen av direktivet i samsvar med nasjonal lovgivning skal elektriske
produkter som har nådd slutten av sin levetid innsamles separat og leveres til et
miljøvennlig gjenvinningsanlegg. Som eier av produktet skal du innhente informasjon om
godkjente innsamlingssystemer fra vår lokale representant.
Ved anvendelse av dette direktivet gjør du en innsats for miljøet og menneskers helse!
ESAB kan skaffe nødvendig sveisebeskyttelse og annet tilbehør.
hga9 Safe NO
-16-
© ESAB AB 2009
NO
2 INTRODUKSJON
2.1 Generelt
Fjernkontrollen for Buemeisling er beregnet for bruk sammen med
sveisestrømkildene LAF 631, LAF 1001, LAF 1251 og LAF 1601.
Fjernkontrollen benyttes for å regulere strømmen i sveisestrømkildene.
2.2 Tekniske data
Fjernkontroll Buemeisling
Spenning: 24 V DC (fra sveisestrømkildene)
Dimensjoner: 274x120x134
Vekt: 2,3 kg
3MONTERING
3.1 Generelt
Installasjonen skal gjennomføres av autorisert person.

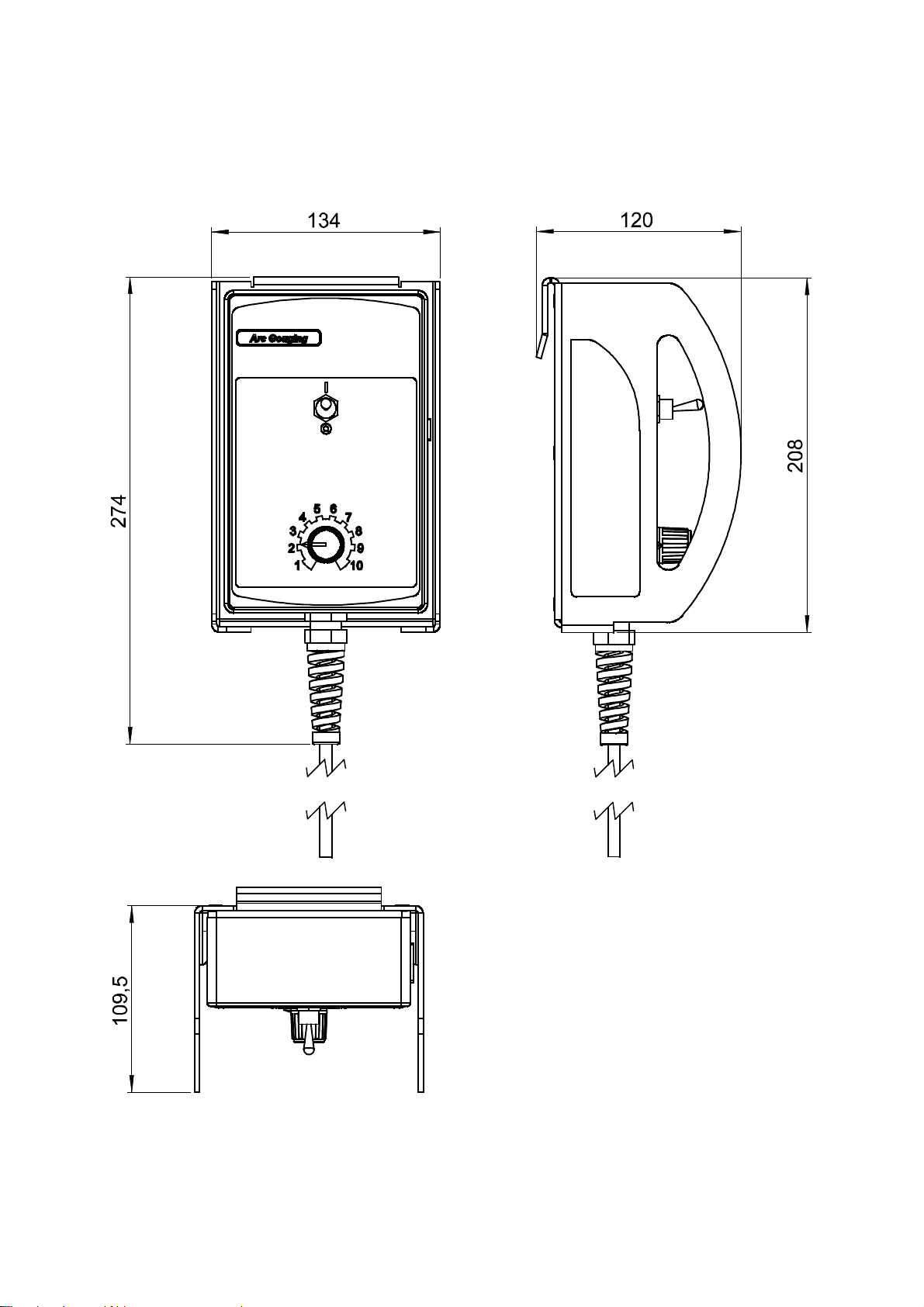

Opplysninger om mål, se måleskisse på side 129.
Innkobling, se skjema på side 128.
3.2 Montering
S Monter festet for fjernkontrollen på sveisestrømkilden med den eksisterende
skruen.
Feste 0449556001 for LAF 631 og feste 0449555001 for LAF 1001/ LAF 1251/
LAF 1601.
S Koble fjernkontrollens kabel til 28-pols-uttaket (1) på sveisestrømkilden.
På samtlige sveisestrømkilder unntatt LAF 631 sitter kontakten på innsiden,
se egen håndbok for den respektive sveisestrømkilden.
S Sett en bøyle mellom CN18 1-2 for å koble ut CAN, se egen håndbok for
sveisestrømkilden.
hga9d1na
-17-
NO
4BETJENING
4.1 Generelt
Generelle sikkerhetsbestemmelser for betjening av dette u t styret finnes på
side 15. Les d isse før utstyret tas i bruk.

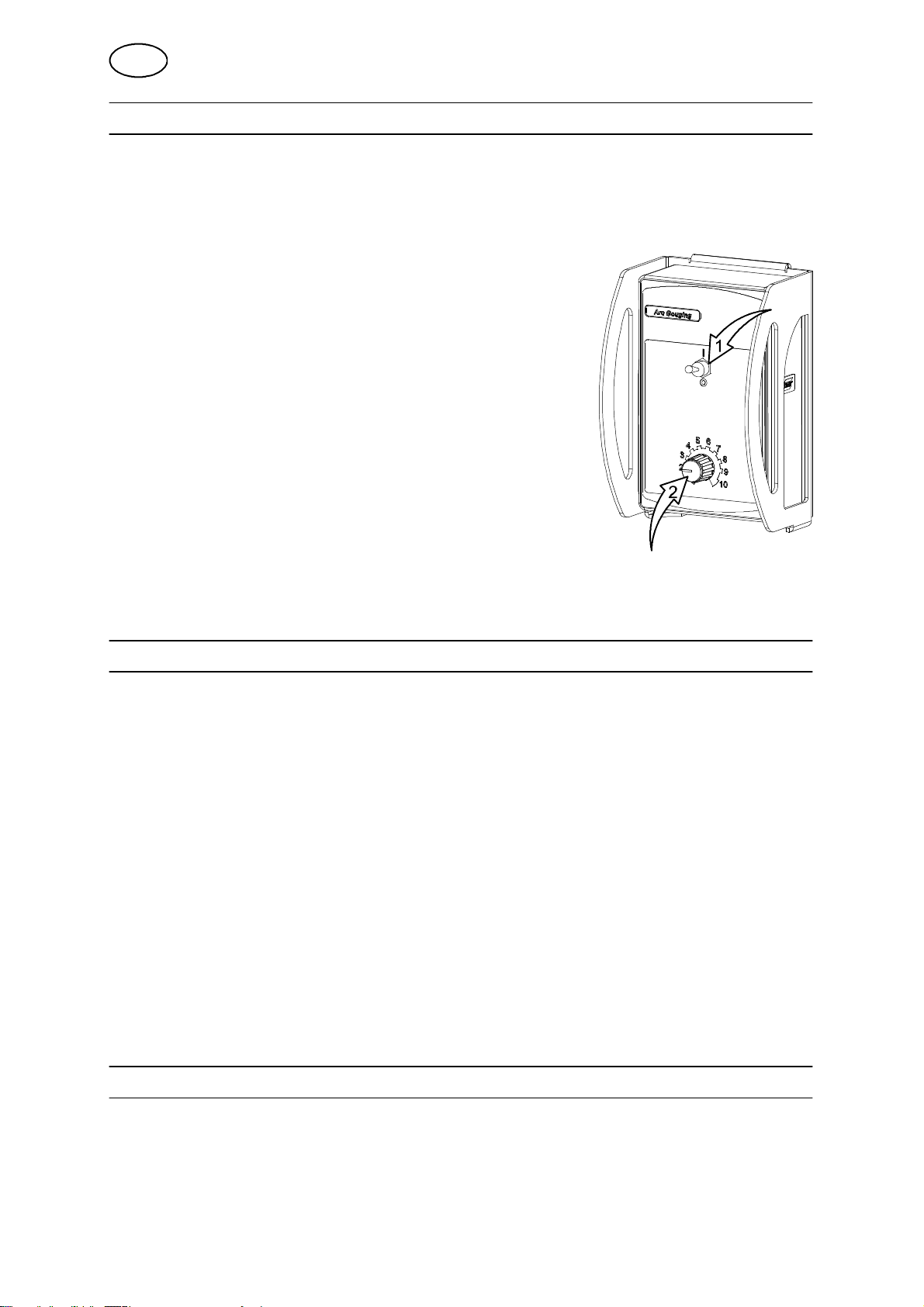

4.2 Fjernkontroll
1. Vippebryter for spenning på/av.
Stilling I = På
Stilling 0 = Av
2. Ratt for å regulere strømmen i sveisestrømkilden.
1 = 10 % av sveisestrømkildens maksimale strøm
10 = 100 % av sveisestrømkildens maksimale strøm.
4.3 Innstillinger sveisestrømkildens programvare
For de innstillingene som må utføres i sveisestrømkildens programvare, kontaktes
ESAB. Arbeidet må bare utføres av ESAB's servicepersonale.
5 VEDLIKEHOLD
5.1 Generelt
OBS!
Samtlige tiltak under garantien fra leverandørens side opphører dersom kunden selv
i løpet av garantitiden gjør inngrep for å reparere eventuelle feil.
5.2 Daglig
Fjernkontroll
S Kontroller at fjernkontrollen er ren og fungerer korrekt.
Rengjør ved behov og skift ut eventuelle ødelagte deler
Tilkoblingskabel
S Kontroller at tilkoblingskabelen mellom fjernkontrollen og sveisestrømkilden ikke
er skadet.
6 BESTILLING AV RESERVEDELER
Reservedeler bestilles gjennom nærmeste ESAB-representant, se siste side i denne
publikasjonen. Ved bestilling oppgis maskintype, serienummer samt benevnelser og
reservedelsnummer i henhold til reservedelsfortegnelsen på side 131.
Dette letter ekspederingen og sikrer korrekt leveranse.
hga9d1na
-18-
SCHEMA SKEMA SKJEMA JOHDOTUSKAAVIO DIAGRAM SCHALTPLAN SCHÉMA SCHEMA ESQUEMA SCHEMA ESQUEMA ΣΧΗΜΑ
ΣΥΝ∆ΕΣΗΣ SCHEMAT KAPCSOLÁSI RAJZ SCHÉMA SCHÉMA SHĮMA
SCHEMA SHEME DIAGRAMĂ ЗЛЕКТРИЧЕСКАЯ СХЕМА 图
hga9 schema
- 128 -
MÅTTSKISS MÅLSKITSE MÅLSKISSE MITTAPIIRUSTUS DIMENSION
DRAWING MASSBILD COTES D'ENCOMBREMENT MAATSCHETS CROQUIS ACOTADO DIMENSIONI ESBOÇO COM DIMENSÕES
ΣΧΕ∆ΙΑΡΑΜΜΑ ΜΕΓΕΘΩΝ RYSUNEK WYMIAROWANY MÉRETEZETT RAJZ
ROZMĚROVÝ VÝKRES ROZMEROVÝ VÝKRES RASĒJUMI AR IZMĒRIEM
MATMENŲ BRĖŽINYS KOTIRANE NACRTE ГАБАРИТНЪІЙ РЕРТЕЖ DIMENSION DRAWING 尺寸图
hga9mått
- 129 -
RESERVDELSFÖRTECKNING RESERVDELSFORTEGNELSE
RESERVDELSLISTE VARAOSALUETTELO SPARE PARTS LIST ERSATZTEILLISTE LISTE DE PIÈCES DÉTACHEES RESERVEONDERDELENLIJST
LISTA DE REPUESTOS ELENCO RICAMBI LISTA DE PEÇAS SOBRESSALENTES ΠΙΠΑΚΑΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΜΕΡΩΝ SPIS CZĘŚCI ZAPASOWYCH
TARTALÉKALKATRÉSZLISTA SEZNAM NÁHRADNÍCH DÍLŮ ZOZNAM
NÁHRADNÝCH DIELOV REZERVES DAĻU SARAKSTS ATSARGINIŲ DALIŲ
SĄRAŠAS POPIS PRIČUVNIH LISTA DE PIESE DE SCHIMB СПИСОК
ЗАПАСНьІХ ЧАСТЕЙ 备件清单
Remote Arc Gouging
Edition 120314
Ordering no. Denomination Notes
0449540880 Remote Arc Gouging
reservFram
- 131 -
Item
Qty Ordering no. Denomination Notes
no.
0449540880 Remote Arc Gouging Manual arc gouging kit with LAF
1 1 0449553001 Box
2 1 0191870216 Potentiometer 2W 10 kohm
3 1 0147866001 Toggle switch 3A 250V
4 1 Resistor 0,5 w 15 kohm
5 1 Resistor 0,5 w 220 kohm
7 1 0460569001 Cover
8 1 0449558880 Cable complete
10 1 0460600821 Knob (in grey with arrow) d21-1/4 in
11 6 Screw m4x16
17 1 Nut pr18,6
20 1 0449555001 Attachment for the welding power source For LAF 1001/ 1251/ 1601
21 1 0449556001 Attachment for the welding power source For LAF 631
Note: pos.20, 21 are not shown in the drawing.
h449540s
- 132 -
Item
Qty Ordering no. Denomination Notes
no.
0449558880 Cable complete (Gouging)
1 1 0193962001 Cable screened 2x2x0.5mm2
2 6 0193513003 Pin contact 0,35-0,50
3 1 0194180053 Pin plug screened 28-pole
4 1 0193307103 Cable fitting
h449558s
- 133 -
ESAB subsidiaries and representative offices
Europe
AUSTRIA
ESAB Ges.m.b.H
Vienna-Liesing
Tel: +43 1 888 25 11
Fax: +43 1 888 25 11 85
BELGIUM
S.A. ESAB N.V.
Brussels
Tel: +32 2 745 11 00
Fax: +32 2 745 11 28
BULGARIA
ESAB Kft Representative Office
Sofia
Tel/Fax: +359 2 974 42 88
THE CZECH REPUBLIC
ESAB VAMBERK s.r.o.
Vamberk
Tel: +420 2 819 40 885
Fax: +420 2 819 40 120
DENMARK
Aktieselskabet ESAB
Herlev
Tel:+4536300111
Fax:+4536304003
FINLAND
ESAB Oy
Helsinki
Tel: +358 9 547 761
Fax: +358 9 547 77 71
FRANCE
ESAB France S.A.
Cergy Pontoise
Tel:+33130755500
Fax:+33130755524
GERMANY
ESAB GmbH
Solingen
Tel: +49 212 298 0
Fax: +49 212 298 218
GREAT BRITAIN
ESAB Group (UK) Ltd
Waltham Cross
Tel: +44 1992 76 85 15
Fax: +44 1992 71 58 03
ESAB Automation Ltd
Andover
Tel: +44 1264 33 22 33
Fax: +44 1264 33 20 74
HUNGARY
ESAB Kft
Budapest
Tel:+3612044182
Fax:+3612044186
ITALY
ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel:+390297968.1
Fax:+390297968701
THE NETHERLANDS
ESAB Nederland B.V.
Amersfoort
Tel: +31 33 422 35 55
Fax: +31 33 422 35 44
NORWAY
AS ESAB
Larvik
Tel:+4733121000
Fax:+4733115203
POLAND
ESAB Sp.zo.o.
Katowice
Tel: +48 32 351 11 00
Fax: +48 32 351 11 20
PORTUGAL
ESAB Lda
Lisbon
Tel: +351 8 310 960
Fax: +351 1 859 1277
ROMANIA
ESAB Romania Trading SRL
Bucharest
Tel: +40 316 900 600
Fax: +40 316 900 601
RUSSIA
LLC ESAB
Moscow
Tel: +7 (495) 663 20 08
Fax: +7 (495) 663 20 09
SLOVAKIA
ESAB Slovakia s.r.o.
Bratislava
Tel:+421744882426
Fax:+421744888741
SPAIN
ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: +34 91 878 3600
Fax: +34 91 802 3461
SWEDEN
ESAB Sverige AB
Gothenburg
Tel:+4631509500
Fax:+4631509222
ESAB international AB
Gothenburg
Tel:+4631509000
Fax:+4631509360
SWITZERLAND
ESAB AG
Dietikon
Tel: +41 1 741 25 25
Fax: +41 1 740 30 55
UKRAINE
ESAB Ukraine LLC
Kiev
Tel: +38 (044) 501 23 24
Fax: +38 (044) 575 21 88
North and South America
ARGENTINA
CONARCO
Buenos Aires
Tel: +54 11 4 753 4039
Fax: +54 11 4 753 6313
BRAZIL
ESAB S.A.
Contagem-MG
Tel:+553121914333
Fax: +55 31 2191 4440
CANADA
ESAB Group Canada Inc.
Missisauga, Ontario
Tel: +1 905 670 02 20
Fax:+19056704879
MEXICO
ESAB Mexico S.A.
Monterrey
Tel: +52 8 350 5959
Fax:+5283507554
USA
ESAB Welding & Cutting Products
Florence, SC
Tel: +1 843 669 44 11
Fax:+18436645748
Asia/Pacific
AUSTRALIA
ESAB South Pacific
Archerfield BC QLD 4108
Tel: +61 1300 372 228
Fax:+61737112328
CHINA
Shanghai ESAB A/P
Shanghai
Tel:+862123263000
Fax: +86 21 6566 6622
INDIA
ESAB India Ltd
Calcutta
Tel:+91334784517
Fax: +91 33 468 18 80
INDONESIA
P.T. ESABindo Pratama
Jakarta
Tel:+62214600188
Fax: +62 21 461 2929
JAPAN
ESAB Japan
Tokyo
Tel:+81456707073
Fax: +81 45 670 7001
MALAYSIA
ESAB (Malaysia) Snd Bhd
USJ
Tel: +603 8023 7835
Fax: +603 8023 0225
SINGAPORE
ESAB Asia/Pacific Pte Ltd
Singapore
Tel: +65 6861 43 22
Fax: +65 6861 31 95
SOUTH KOREA
ESAB SeAH Corporation
Kyungnam
Tel:+82552698170
Fax: +82 55 289 8864
UNITED ARAB EMIRATES
ESAB Middle East FZE
Dubai
Tel: +971 4 887 21 11
Fax: +971 4 887 22 63
Africa
EGYPT
ESAB Egypt
Dokki-Cairo
Tel: +20 2 390 96 69
Fax: +20 2 393 32 13
SOUTH AFRICA
ESAB Africa Welding & Cutting Ltd
Durbanvill 7570 - Cape Town
Tel: +27 (0)21 975 8924
Distributors
For addresses and phone
numbers to our distributors in
other countries, please visit our
home page
www.esab.com
www.esab.com
110915© ESAB AB
Loading...
