Railtrac™ BV2000

Kezelési utasítás

0463 629 001 HU 20181029

Valid for: serialno.1801xxxx

TARTALOMJEGYZÉK

BIZTONSÁG ................................................................................................ 4

1.1 Jelmagyarázat......................................................................................... 4

1.2 Biztonsági óvintézkedések.................................................................... 4

BEVEZETÉS ................................................................................................ 8

MŰSZAKI ADATOK..................................................................................... 12

TELEPÍTÉS.................................................................................................. 13

ÜZEMELTETÉS ........................................................................................... 15

5.1 Elektronika – kocsi ................................................................................. 15

5.2 Programok .............................................................................................. 17

5.3 Távvezérlő............................................................................................... 18

5.3.1 A távvezérlő funkciói ............................................................................ 18

5.4 Előmelegítés ........................................................................................... 19

5.5 Távvezérlő a digitális huzalelőtolóhoz ................................................. 20

5.6 A huzalelőtoló telepítése ....................................................................... 20

KARBANTARTÁS........................................................................................ 22

PÓTALKATRÉSZEK RENDELÉSE ............................................................. 23

DIAGRAM ............................................................................................................ 24

RENDELÉSI SZÁM.............................................................................................. 25

TARTOZÉKOK..................................................................................................... 26

A műszaki adatok külön értesítés nélküli módosításának joga fenntartva.

0463 629 001 © ESAB AB 2018

1 BIZTONSÁG

1.1 Jelmagyarázat

A kézikönyvben mindenütt: Veszélyre hívja fel a figyelmet! Legyen óvatos!

VESZÉLY! Közvetlen veszélyt jelent, mely azonnali, súlyos személyi sérülést és

életvesztést okoz, ha nem kerülik el.

FIGYELMEZTETÉS! Potenciális veszélyt jelent, mely azonnali, súlyos személyi sérülést és

életvesztést okozhat.

VIGYÁZAT! Olyan veszélyt jelez, ami kisebb személyi sérülést eredményezhet.

FIGYELMEZTETÉS!

Használat előtt olvassa el és ismerje meg a használati útmutatót, valamint kövesse a címkéken szereplő utasításokat, munkáltatója biztonsági előírásait és a biztonsági adatlapokat (SDSs).

1.2 Biztonsági óvintézkedések

Az ESAB készülék használói maguk felelnek azért, hogy bárki, aki a berendezést használja, vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A biztonsági óvintézkedéseknek meg kell felelniük az adott típusú készülékre vonatkozó követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő ajánlásoknak is eleget kell tenni.

Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a készülék működését. A készülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti.

1. Mindenkinek, aki a készüléket üzemelteti, tisztában kell lennie a következőkkel: ○ a hegesztőkészülék működése, ○ a vészkapcsolók helye, ○ funkciója, ○ a vonatkozó biztonsági óvintézkedések, ○ hegesztés és vágás vagy a készülék egyéb működése.

2. A készülék üzemeltetőjének biztosítania kell, hogy ○ illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt

beindítják,

○ senki se maradjon védőeszköz nélkül ívhúzáskor vagy a készülékkel történő

munkavégzés megkezdésekor

3. A munkahelynek ○ munkavégzésre alkalmasnak és ○ huzatmentesnek kell lennie.

0463 629 001

- 4 -

1 BIZTONSÁG

4. Egyéni védőeszközök: ○ Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a

lángálló védőruhát és a védőkesztyűket.

○ Ne viseljen laza ruházatot, például sálat, vagy karkötőt, gyűrűt, stb., ami

beakadhat vagy égési sérülést okozhat.

5. Általános óvintézkedések: ○ Ellenőrizze, hogy a testkábel csatlakozása rendben van-e. ○ Nagyfeszültségű berendezésen csak szakképzett villanyszerelő végezhet

munkát.

○ Legyen kéznél jól látható jelöléssel ellátott, megfelelő tűzoltó készülék ○ Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás.

FIGYELMEZTETÉS!

Az ívhegesztés és vágás sérülést okozhat. Hegesztés és vágás esetén tegyen óvintézkedéseket.

AZ ÁRAMÜTÉS – halálos lehet!

• A hegesztőkészüléket a használati útmutatóban leírtaknak megfelelően telepítse és földelje.

• Ne érjen puszta kézzel, illetve nedves kesztyűvel vagy ruhával az áram alatt álló elektromos alkatrészekhez vagy elektródákhoz.

• Szigetelje magát a munkadarabtól és a földtől.

• Gondoskodjon róla, hogy a munkavégzés helye biztonságos legyen

AZ ELEKTROMOS ÉS A MÁGNESES MEZŐK (EMF) – veszélyeztethetik az egészséget

• A szívritmus-szabályozóval rendelkező hegesztő hegesztés előtt konzultáljon orvosával. Az EMF és egyes szívritmus-szabályozók között interferencia jöhet létre.

• Az EMF-nek más, eddig ismeretlen egészségügyi hatásai is lehetnek.

• A hegesztő az alábbi eljárások alkalmazásával minimalizálhatja az EMF hatásainak való kitettségét:

○ Vezesse az elektródát és a munkakábeleket együtt, teste azonos

oldalán. Ha lehetséges, rögzítse ragasztószalaggal azokat. Ne helyezkedjen a hegesztőpisztoly és a munkakábelek közé. Figyeljen arra, hogy a hegesztőpisztoly kábele vagy a munkakábelek ne tekeredjenek a teste köré. Tartsa a hegesztőpisztoly áramforrását és a kábeleket olyan távol a testétől, amennyire csak lehetséges.

○ Csatlakoztassa a munkakábelt a munkadarabhoz minél közelebb a

hegesztendő felülethez.

A GŐZÖK ÉS GÁZOK – veszélyeztethetik az egészséget.

• Tartsa a fejét a füsttől távol.

• Alkalmazzon szellőztetést, elszívást az ívnél vagy egyszerre mindkét megoldást, hogy eltávolítsa a füstöket és gázokat a belélegzés helyéről és a környezetből.

0463 629 001

AZ ÍV FÉNYE – szemsérülést és bőrégést okozhat.

• Védje szemét és testét. Használjon megfelelő védőpajzsot és védőszemüveget, valamint viseljen védőruházatot.

• Védje a közelben tartózkodókat megfelelő paravánnal vagy függönnyel.

- 5 -

1 BIZTONSÁG

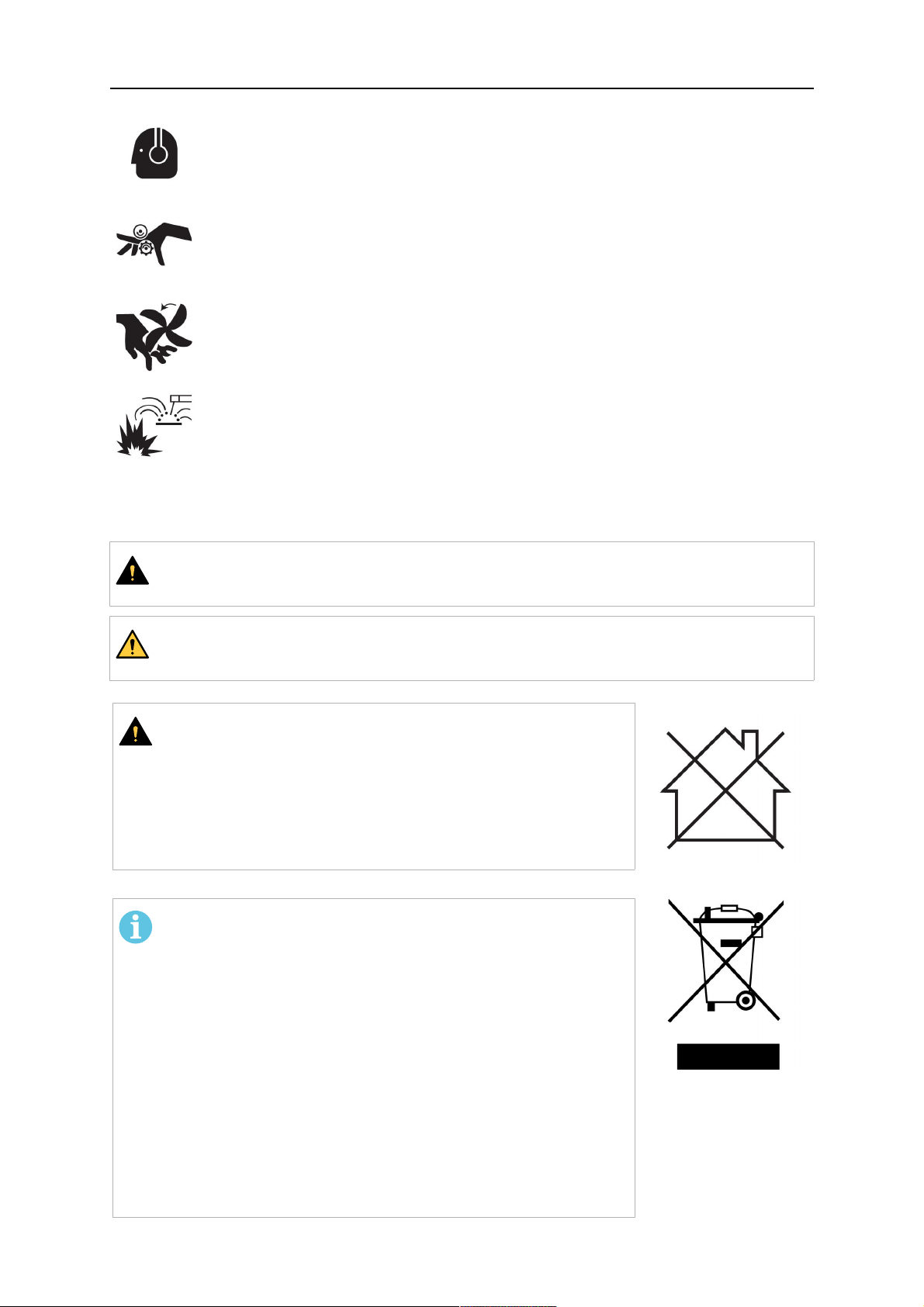

ZAJ – a túl nagy zaj halláskárosodást okozhat.

Védje hallását. Használjon fülvédőt vagy más hallásvédelmet.

MOZGÓ ALKATRÉSZEK - sérülést okozhatnak

• Valamennyi ajtó, panel és fedőlap legyen zárva és biztonságos helyzetben. Karbantartás és hibaelhárítás esetén kizárólag szakképzett személy távolíthatja el a fedőlapokat. A szervizelés végeztével, a motor elindítása előtt helyezze vissza a paneleket vagy fedőlapokat, és zárja be az ajtókat.

• Az egység üzembe helyezése vagy csatlakoztatása előtt állítsa le a motort.

• Kezét, haját, laza ruhadarabjait és a szerszámokat tartsa a mozgó alkatrészektől távol.

TŰZVESZÉLY!

• A szikra (a szétfröccsenő anyag) tüzet okozhat. Győződjön meg arról, hogy nincs a közelben gyúlékony anyag.

• Ne használja zárt tartályok közelében.

MEGHIBÁSODÁS – meghibásodás esetén kérje szakértő segítségét. VÉDJE SAJÁT MAGÁT ÉS MÁSOKAT!

VIGYÁZAT!

A termék kizárólag ívhegesztésre szolgál.

FIGYELMEZTETÉS!

Ne használja a hegesztőkészüléket befagyott csövek kiolvasztására!

VIGYÁZAT!

Az A osztályú berendezés nem használható lakókörnyezetben, ahol az áramellátás a kisfeszültségű hálózaton keresztül biztosított. A vezetett, valamint a sugárzott zavarás következtében ezeken a helyeken esetleg nehézséget okozhat az A osztályú berendezés elektromágneses kompatibilitásának biztosítása.

MEGJEGYZÉS! Az elektromos berendezéseket újrahasznosító

létesítményben helyezze el!

Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK irányelvre és annak a nemzeti jogszabályok szerinti végrehajtására tekintettel az elektromos és/vagy elektronikus berendezéseket hasznos élettartamuk leteltével újrahasznosító létesítményben kell elhelyezni.

Miután ön felel a berendezésért, az ön feladata, hogy tájékozódjon a jóváhagyott begyűjtőhelyekről.

További tájékoztatásért forduljon a legközelebbi ESAB forgalmazóhoz.

0463 629 001

- 6 -

1 BIZTONSÁG

Az ESAB-nál hegesztési tartozékok és személyi védőfelszerelések széles választéka kapható. Rendeléssel kapcsolatos információkért forduljon a helyi ESAB forgalmazóhoz, vagy látogasson el weboldalunkra.

0463 629 001

- 7 -

2 BEVEZETÉS

A Railtrac™ BV2000 konfigurálható alkatrészekből áll, amelyek lehetővé teszik az optimális megoldás kialakítását a gépesített hegesztési műveletekhez. A vízszintesen történő használatra tervezett Railtrac™ BV2000 lefedi a sínek és sínalkatrészek javítása terén legtöbbet bizonyított és globálisan alkalmazott hegesztési mintákat bármilyen acéltípus és öntvényminőség esetén. A durva környezet jelentette problémák minimalizálása érdekében a legtöbb gépi alkatrész alumíniumból és rozsdamentes acélból készül.

Berendezés

A Railtrac™ BV2000 hegesztőtraktort a következőkkel szállítjuk:

• Távvezérlő

• Csúszóelem és pisztolytartó

• 1 db 2 m-es BV2000 sín

• 2 db sínkonzol

• 2 db illesztőkonzol

• Tárolódoboz

A Railtrac™ BV2000 jellemzői

• 42VAC forrású vagy akkumulátoros meghajtás Makita® 18V rendszerrel.

• Nagy és kis sebesség egyetlen egységben.

• Mikrovezérlésű elektronikai csomag egyetlen panelre szerelt burkolatban.

• Léptetőmotor a meghajtáshoz és a lengetéshez is.

• Csak egy kábel vezet a huzalelőtolóhoz (akkumulátor esetén nem szükséges), és egy a távvezérlőhöz (ha használatban van), de távvezérlő nélkül is használható.

• Az egység közvetlenül a Railtrac™ BV2000 vezérlőivel is programozható és működtethető, ha a távvezérlő megsérülne, elveszne, vagy csak nem tűnne praktikusnak.

• Jól látható, kettős kijelző minden tájolással.

• A távvezérlő lengetési mintákkal és útsebességgel is programozható, emellett képes a feszültség és a huzalelőtolási sebesség módosítására akár 6 különböző program segítségével.

• IP44 védelmű Railtrac™ és távvezérlő.

• A kocsi mozgásának megfelelően bal és jobb oldali hegesztést is választhat.

Közvetlen kapcsolat minden újabb generációs ESAB huzalelőtolóhoz

A Railtrac™ BV2000 jelentősebb módosítások nélkül csatlakoztatható a legtöbb ESAB huzalelőtolóhoz. A huzalelőtolók távvezérlő-adaptert igényelnek (Aristo®Feed3004, Aristo®Feed4804, Origo™Feed304, Origo™Feed484 és Warrior™Feed304).

Hat egyszerűen tárolható program

Hat különböző program tárolható a rendszerben. Minden program különálló, és betölthető a főegységről vagy a távvezérlőről.

Távvezérelhető hegesztési paraméterek és azonnali programváltás

A hegesztőáram (huzalelőtolási sebesség) és a -feszültség is módosítható (%-ban) munka közben. A hegesztési pozíciótól függően az alternatív mozgási programok közötti váltás sem jelent nehézséget.

Ellenálló programozóegységek kiváló lehetőségekkel

A hat program értékei maguktól értetődő, logikusan felépített programozóegységekkel adhatók meg. Minden sebesség milliméterben kalibrálódik a lehető legmagasabb pontosság és hegesztési minőség érdekében.

0463 629 001

- 8 -

2 BEVEZETÉS

Távvezérlés a kedvezőtlen környezetekhez

A Railtrac™ BV2000 ellenálló, mégis könnyű távvezérlőjével a kezelő anélkül érheti el és vezérelheti a funkciókat, hogy felhajtaná a hegesztőpajzsot. Különbözően formált gombok:

• Indítás és leállítás

• Programváltás

• Út- vagy hegesztési irány (vágási irány)

• Út- vagy hegesztési sebesség (vágási sebesség)

• Lengetési szélesség

• Nullavonalú eltolás

• Hegesztőáram (huzalelőtolási sebesség)

• Hegesztőfeszültség

0463 629 001

- 9 -

2 BEVEZETÉS

1. Csúsztatott magasságigazítás 7. Zárókerék

2. Támasztókerék-tartó 8. Zárócsavar

3. Kar a bemenet-/kimenet- és magasság

9. Elektronika

durva beállításához

4. Univerzális pisztolytartó 10. Akkumulátortartó

5. Védőlemez 11. Lengőmozgás

6. Hajtókerék (2) 12. Lengéscsatlakozó

0463 629 001

- 10 -

2 BEVEZETÉS

Méretek

0463 629 001

- 11 -

3 MŰSZAKI ADATOK

Railtrac™BV2000, az 1801xxxx sorozatszámtól kezdődően Tápfeszültség 24–60VDC

20–50VAC 18 V-os akkumulátor

Energiafelvétel max. 50W Akkumulátoros üzemidő 3–4óra Tömeg 8 kg (17,6font) Kocsiméretek (H×SZ×M) 210×350×267mm

(8,27×13,78×10,51hüvelyk)

Futósín hossza 2m (2x 1m) (6láb7hüvelyk) Maximális hőmérséklet Kocsi

Kocsi akkumulátorral

80°C (176°F) 60°C (140°F)

Maximális terhelés 10 kg (22 font) Csúszóelem magasságállítása ± 45mm (± 1,77 hüvelyk) Kocsisebesség 2–150 cm/perc (0,79–4láb 11hüvelyk/perc) Gyors kocsisebesség 15cm/perc (5,91hüvelykperc) Lengetési sebesség 5–40mm/s (0,2–1,57hüvelyk) Lengetési szélesség 0-60mm (0-2,36hüvelyk) Nullavonal-igazítás ±30mm* (1,18hüvelyk*) Mechanikus módosítású be/ki ±40mm (±1,57hüvelyk) Lengetés teljes mozgása 80mm (3,15hüvelyk) Programok 6 Távvezérelhető huzalelőtolás és

ESAB 0–10V

feszültség (külön beállítás minden programhoz)

Biztonsági osztály DIN40050 A készülékház érintésvédelmi osztálya IP44

*A lengetési szélességtől függ. Max. munkaterület = 80mm (3,15hüvelyk)

0463 629 001

- 12 -

4 TELEPÍTÉS

A telepítést szakembernek kell végeznie.

Kövesse az alábbi utasításokat a sínkonzolok, a kocsi és a hegesztőpisztoly-tartozék összeszereléséhez, valamint a vezérlőszekrény csatlakoztatásához.

1. Szerelje fel a sínkonzolokat az alumínium sínre.

2. Illessze a konzolokat a sínre, majd rögzítse őket.

3. Állítsa be az alumínium sínt a mérőeszközök segítségével.

4. Helyezze a kocsit a sínre.

0463 629 001

- 13 -

4 TELEPÍTÉS

5. Szorítsa meg a rögzítőcsavart. Szerelje fel a pisztolytartozékot.

6. Csatlakoztassa a távvezérlő egységet a kocsihoz. Ezután csatlakoztassa a tápkábelt a kocsihoz és a huzalelőtoló egységhez.

7. A pozicionáláshoz nyomja meg a nullavonal be vagy nullavonal ki gombot.

8. Szerelje fel a hegesztőpisztolyt.

9. Válasszon ki egy programot.

10. Kezdje meg a hegesztést.

0463 629 001

- 14 -

5 ÜZEMELTETÉS

A készülék kezelésére vonatkozó általános biztonsági szabályok e kézikönyv "BIZTONSÁG" c. fejezetében találhatók. A berendezés használata előtt tanulmányozza alaposan!

5.1 Elektronika – kocsi

Egy gombnyomás: Indítás balra hegesztés nélkül

Dupla gombnyomás: Indítás balra

Indítás balra

(START)

Leállítás/Me nü

(STOP/MEN U)

hegesztéssel Nyomva tartás 2 másodpercig: Indítás balra

gyorsan Indítás után egy gombnyomás:

Kocsisebesség Indítás előtt: Programparaméterek

kiválasztása. A villogó kijelző jelzi a programmódot. A paramétereket a + és a gombok segítségével állíthatja be.

Indítás után: Kocsi és hegesztés leállítása. Hosszúság funkció esetén: 3 másodpercig

lenyomva beállítható az indítási helyzet. A kijelzőn 0 látható.

Egy gombnyomás: Indítás jobbra hegesztés nélkül

Indítás

jobbra (START)

Menük

Program A Railtrac™BV2000 hat különböző hegesztési programmal

rendelkezik (P0–P5).

Lengetési szélesség 0-60 mm (0-2,3hüvelyk) Lengetéssel készült

varratok közötti távolság

Gyors lengetés 5–40 mm/s (0,20–1,6hüvelyk/s) Hosszúság 1–200 cm-es (0,39–79) hosszúság a 3. programban Kocsisebesség 20-1500 mm/s (0,79-59hüvelyk/s)

1,0–10,0 mm (0,039–0,39hüvelyk)

Dupla gombnyomás: Indítás jobbra hegesztéssel

Nyomva tartás 2 másodpercig: Indítás jobbra gyorsan

Indítás után egy gombnyomás: Kocsisebesség +

Nullavonal-igazítás 0,5mm-es (0,020hüvelyk) lépésekben WFS Huzalelőtolási sebesség 1–99% (csak Esab huzalelőtoló esetén) Volt 1–99% (csak Esab huzalelőtoló esetén)

0463 629 001

- 15 -

5 ÜZEMELTETÉS

0463 629 001

- 16 -

5 ÜZEMELTETÉS

1. Szoftververzió/futási idő 9. 4. menü: Lengetési szélesség

2. Csatlakoztatott huzalelőtoló 10. 5. menü: Lengetési minta

3. 4 beállítás. Az Indítás jobbra (START)

11. 6. menü: Lengetés tartási ideje (tartás ki)

gombbal választható

4. Alapértelmezett: Programszám/RS =

12. 7. menü: Lengetés tartási ideje (tartás be)

hegesztés a jobb oldalon

5. Alapértelmezett: Kocsisebesség/Lengetési

13. 8. menü: Huzalelőtolási sebesség

szélesség, lengetési sebesség

6. 1. menü: Programszám 14. 9. menü: Volt

7. 2. menü: Kocsisebesség 15. 10. menü: Hegesztési hossz. 0mm >

hossz/automatikus visszatérés ki

8. 3. menü: Gyors lengetés

5.2 Programok

Menü

Lengetés

szélessé

Távolság

(D)

Lengetés

sebessé

Hosszús

ág (L)

Kocsise

besség

P0 X

P1 X X X

P2 X X X

P3 X X X X

P4 X

P5 X X

D = Impulzusok közötti távolság L = Hosszúság

0463 629 001

- 17 -

5 ÜZEMELTETÉS

5.3 Távvezérlő

1 Váltás 2 Leállítás (Stop)

3 Lengetési szélesség-

Huzalelőtolási sebesség -

Indítás balra (START) Indítás után: Sebesség+

Volt+

Tartsa nyomva 2 másodpercig a gyors mozgáshoz.

5 Nullavonal be

Indítás jobbra (START) Indítás után: Sebesség-

Volt -

Tartsa nyomva 2 másodpercig a gyors mozgáshoz.

45 fokos befejezés a

7 Program -

P1–P3 programokban

8 Program+ Menü+ 9 Nullavonal ki

10 Lengetési szélesség+

Huzalelőtolási sebesség+

5.3.1 A távvezérlő funkciói

0463 629 001

- 18 -

5 ÜZEMELTETÉS

Indítás után: SEBESSÉG

Kar be Kar ki

Lengetési szélesség

csökkentése

Indítás után: SEBESSÉG -

Lengetési szélesség

növelése

Leállítás 45°-os zárószöggel Gyors visszatérés

Fordulópontos

varrathegesztés

5.4 Előmelegítés

Az első szervizmenü az Előmelegítésértékre van állítva. Kocsi indításának késleltetése a hegesztés indítása után.

0463 629 001

- 19 -

5 ÜZEMELTETÉS

WFS = Huzalelőtolási sebesség

1. Az „A” szervizmenü eléréséhez nyomja le 6

másodpercre a Leállítás gombot.

2. Engedje fel a Leállítás gombot, amikor a

kijelzőn megjelenik az „A” szervizmenü értékre van állítva. Az elektronika a szervizmenüben marad 5 másodperccel az utolsó gombnyomás után.

3. Az alapértelmezett beállítás 300 ms.

A beállítás módosításához nyomja le a + vagy a - gombot.

5.5 Távvezérlő a digitális huzalelőtolóhoz

A távvezérlő kimenetének maximális értéke (0-10 V) a huzalelőtoló sebességéhez és feszültségéhez is igazítható. A maximális érték a Vinértékénél (10V) 0,5V-tal alacsonyabb

az opto-meghajtóban jelentkező feszültségcsökkenés miatt.

A huzalelőtolási sebesség (WFS) beállítása

1. Nyomja le egyszer a Menü gombot.

A kijelzőn a következő jelenik meg: DigF

maximális WFS

2. A beállítás módosításához nyomja le a + vagy a - gombot. Skálaérték: 1 - 40 A magasabb érték nagyobb teljesítményt eredményez.

Feszültség (V) beállítása

1. Nyomja le a Menü gombot, amíg a DigF maximális V kiírás meg nem jelenik a

kijelzőn.

2. A módosításhoz nyomja le a + vagy a gombot. Skálaérték: 1 - 40 A magasabb érték nagyobb teljesítményt eredményez.

5.6 A huzalelőtoló telepítése

A telepítést szakembernek kell végeznie.

A Railtrac™BV2000 az alábbi huzalelőtoló egységekhez csatlakoztatható: Aristo®Feed3004, Aristo®Feed4804, Origo™Feed304, Origo™Feed484 és Warrior™Feed304.

A Railtrac™BV2000 és a huzalelőtoló egység együttes használatához szükséges beállításokkal (többek között a vezérlőkábel kiválasztásával) kapcsolatban lásd a jelen kézikönyv „TARTOZÉKOK” című mellékletét.

0463 629 001

- 20 -

5 ÜZEMELTETÉS

Univerzális előtolók csatlakoztatása

A Railtrac™BV2000 egyéb (nem ESAB) huzalelőtoló egységekről való működtetéséhez használja az átalakító egységet és a vezérlőkábelt a „TARTOZÉKOK” című mellékletben foglaltaknak megfelelően.

0463 629 001

- 21 -

6 KARBANTARTÁS

MEGJEGYZÉS!

A szállító minden garanciális kötelezettsége megszűnik, ha a vevő a garanciális időszak alatt bármilyen hibát saját maga kísérel meg kijavítani.

Naponta

• Ellenőrizze, hogy minden kábel és csatlakozó ép-e.

• Tisztítsa meg a mágnest, a vákuumkosarakat és a légtömlőket, ellenőrizze, hogy nem sérültek-e meg.

• Ellenőrizze, hogy a sín nem sérült-e meg.

• Tisztítsa meg a kocsit és a pisztolytartót.

0463 629 001

- 22 -

7 PÓTALKATRÉSZEK RENDELÉSE

VIGYÁZAT!

Javítást és elektromos munkákat csak engedéllyel rendelkező ESAB szerviztechnikus végezhet. Csak eredeti ESAB cserealkatrészeket használjon.

A Railtrac™BV2000 kialakítása és tesztelése az IEC/EN60974-10, A osztály nemzetközi és európai szabvány szerint történik. A szervizelést vagy javítást végző szerviz feladata annak biztosítása, hogy a termék továbbra is megfeleljen az említett szabványoknak.

Pót- és kopó alkatrészek a legközelebbi ESAB forgalmazótól rendelhetőek. Lásd: esab.com. Rendeléskor adja meg a termék típusát, sorozatszámát, megnevezését és a pótalkatrész listának megfelelően a pótalkatrész számát. Ez lehetővé teszi a rendelés összeállítását és a pontos szállítást.

0463 629 001

- 23 -

DIAGRAM

0463 629 001

- 24 -

RENDELÉSI SZÁM

Ordering no. Denomination Product Notes

0459 990 644 Welding tractor Railtrac™BV2000 0463 631 001 Spare parts list Railtrac™BV2000

A műszaki dokumentáció a következő oldalon érhető el: www.esab.com.

0463 629 001

- 25 -

TARTOZÉKOK

1. 0457 360 880 Control cable (12p- 23p) Railtrac™ - MEK

2. 0457 360 886 Universal connection cable 12-pin plug

3. 0457 467 880 Transformer 230/36 VAC with 12-pin plug 0457 467 882 Transformer 115VAC

0398 145 106 Torch holder universal Ø15-30 mm

System features different torch holders for different torches and applications. Railtrac™ BV2000 comes with a universal torch holder (Ø10-22 mm) and adjusters as standard.

0398 145 101 Torch holder for ESAB PSF torches 0398 145 202 Tilt bracket Railtrac™

The tilt bracket enables the Railtrac™ to weave when welding fillet joints. It is mounted between drive and weaving unit. The weaving unit can be tilted from 0 to 60 degrees.

0398 145 203 Turning bracket B42

The turning bracket is used to change the angle of the weaving unit at ±22 degrees from travel direction.

0457 467 880 Transformer 230 VAC 0457 467 882 Transformer 115 VAC 0457 360 880 Connection cable ESAB, 12 + 23-pin

0463 629 001

- 26 -

TARTOZÉKOK

0457 360 886 Connection cable universal, for start/stop

wire feeder, only with 12-pin

0398 146 120 Quick-extension bracket for flexible rail

The quick-extension bracket facilitates rapid mounting and dismounting when using two rails.

0457 468 074 Battery 18 V / 5 Ah Makita®

0457 468 072 Battery charger 230 VAC Makita®

Megvásárolható a Makita® üzletben

196673-6 BL1850

18 V 18 V 5.0 Ah Li-ion.

195585-0 DC18RC

14,4 V - 18 V Charger for 14,4 V-18 V batteries.

0463 629 001

- 27 -

TARTOZÉKOK

Kábel- és funkciótáblázat: B42V és BV2000

0463 629 001

- 28 -

TARTOZÉKOK

0463 629 001

- 29 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB Railtrac BV2000 Instruction manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

TARTALOMJEGYZÉK

1 BIZTONSÁG

1.1 Jelmagyarázat

1.2 Biztonsági óvintézkedések

2 BEVEZETÉS

3 MŰSZAKI ADATOK

4 TELEPÍTÉS

5 ÜZEMELTETÉS

5.1 Elektronika – kocsi

5.2 Programok

5.3 Távvezérlő

5.3.1 A távvezérlő funkciói

5.4 Előmelegítés

5.5 Távvezérlő a digitális huzalelőtolóhoz

5.6 A huzalelőtoló telepítése

6 KARBANTARTÁS

7 PÓTALKATRÉSZEK RENDELÉSE

DIAGRAM

RENDELÉSI SZÁM

TARTOZÉKOK
