ESAB Railtrac BV2000 Instruction manual [fi]

Railtrac™ BV2000

Käyttöohjeet

0463 629 001 FI 20181029

Valid for: serialno.1801xxxx

SISÄLLYSLUETTELO

1

TURVALLISUUS .......................................................................................... 4

1.1 Symbolien selitykset .............................................................................. 4

1.2 Varotoimenpiteet .................................................................................... 4

2

JOHDANTO ................................................................................................. 7

3

TEKNISET TIEDOT ..................................................................................... 11

4

ASENNUS.................................................................................................... 12

5

KÄYTTÖ....................................................................................................... 14

5.1 Elektroniikka – kelkka ............................................................................ 14

5.2 Ohjelmat .................................................................................................. 16

5.3 Kauko-ohjaus.......................................................................................... 17

5.3.1 Kauko-ohjaimen toiminnot.................................................................... 17

5.4 Esilämmitys ............................................................................................ 18

5.5 Digitaalisen langansyötön kauko-ohjaus............................................. 19

5.6 Langansyöttöyksikön asennus ............................................................. 19

6

HUOLTO....................................................................................................... 20

7

VARAOSIEN TILAAMINEN ......................................................................... 21

KAAVIO................................................................................................................ 22

TILAUSNUMEROT .............................................................................................. 23

LISÄVARUSTEET................................................................................................ 24

Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta.

0463 629 001 © ESAB AB 2018

1 TURVALLISUUS

1 TURVALLISUUS

1.1 Symbolien selitykset

Tässä oppaassa käytetyt symbolit on esitelty seuraavassa. Kun näet symbolin,
kiinnitä erityishuomiota ohjeisiin ja toimi huolellisesti.

VAARA!
Viittaa välittömiin vaaroihin, jotka voivat aiheuttaa välittömän vakavan

henkilövahingon tai kuoleman.

VAROITUS!
Viittaa mahdollisiin vaaroihin, jotka voivat aiheuttaa henkilövahingon tai

kuoleman.

VARO!
Viittaa vaaroihin, jotka voivat aiheuttaa lievän henkilövahingon.

VAROITUS!

Ennen kuin käytät laitetta, lue käyttöohjeet ja noudata niitä.
Noudata myös kaikissa laitteen merkinnöissä annettuja
ohjeita, työnantajan turvaohjeita sekä
käyttöturvallisuustiedotteita.

1.2 Varotoimenpiteet

ESAB-laitteiden käyttäjät ovat velvollisia huolehtimaan siitä, että kaikki laitteen käyttäjät ja
laitteen läheisyydessä työskentelevät noudattavat kaikkia asianmukaisia varotoimenpiteitä.
Varotoimenpiteiden täytyy täyttää tämäntyyppisiä laitteita koskevat vaatimukset. Seuraavia
suosituksia tulisi noudattaa työpaikkaa koskevien standardimääräysten lisäksi.

Kaikki työt on teetettävä koulutetulla henkilökunnalla, jotka ovat tutustuneet hyvin laitteen
toimintaan. Laitteen virheellinen käyttö voi aiheuttaa vaaratilanteen, joka voi vahingoittaa
käyttäjää ja laitteistoa.

1. Kaikkien laitetta käyttävien on tunnettava:
○ sen käyttö
○ hätäpysäytyspainikkeiden sijainnit
○ sen toiminta
○ oleelliset varotoimenpiteet
○ hitsaus ja leikkaus sekä muu laitteiston käyttö.

2. Käyttäjän on varmistettava:
○ että asiattomia henkilöitä ei ole laitteen työalueella, kun se käynnistetään
○ kukaan ei ole suojaamaton, kun kaari sytytetään tai hitsaus aloitetaan.

3. Työpaikan on oltava:
○ tarkoitukseen sopiva
○ vedoton.

0463 629 001

- 4 -

© ESAB AB 2018

1 TURVALLISUUS

4. Henkilökohtaiset suojavarusteet:
○ Käytä aina suositeltuja suojavarusteita, kuten suojalaseja, liekinkestäviä

suojavaatteita ja suojakäsineitä.

○ Älä käytä löysiä vaatteita, kuten huiveja, rannerenkaita tai sormuksia, jotka

voivat takertua tai aiheuttaa palovammoja.

5. Yleiset varotoimet:
○ Varmista, että maadoituskaapeli on kunnolla kytketty.
○ Suurjännitelaitteiden sähkötyöt saa suorittaa vain valtuutettu sähköasentaja.
○ Sammutusvälineiden täytyy olla selkeästi merkittyjä ja käden ulottuvilla.
○ Laitteen voitelua ja huoltoa ei saa suorittaa käytön aikana

VAROITUS!

Kaarihitsaus ja -leikkaus voivat aiheuttaa tapaturman sinulle ja muille. Ole
varovainen hitsatessasi ja leikatessasi.

SÄHKÖISKU – voi tappaa

• Asenna ja maadoita laite käyttöohjeen mukaisesti.

• Älä koske jännitteellisiin osiin tai elektrodiin paljain käsin tai kun
suojavarusteesi ovat kastuneet.

• Eristä itsesi työkappaleesta ja maasta.

• Varmista, että työasentosi on turvallinen.

SÄHKÖ- JA MAGNEETTIKENTÄT – voivat olla hengenvaarallisia

• Hitsaajien, joilla on sydämentahdistin, on keskusteltava lääkärin kanssa
ennen laitteen käyttöä. Sähkömagneettiset kentät voivat häiritä tahdistimen
toimintaa.

• Sähkömagneettisille kentille altistumisella voi olla myös muita vaikutuksia
terveyteen.

• Jotta sähkömagneettisille kentille altistuminen on mahdollisimman
vähäistä, noudata seuraavia ohjeita:

○ Sijoita elektrodi- ja työkaapelit yhdessä samalle puolelle vartaloosi

nähden. Kiinnitä ne teipillä, jos mahdollista. Älä asetu poltin- ja
työkaapeleiden väliin. Älä kierrä poltin- tai työkaapeleita vartalosi
ympärille. Pidä hitsausvirtalähde ja kaapelit mahdollisimman kaukana
vartalostasi.

○ Kiinnitä työkaapeli mahdollisimman lähelle työkappaleen hitsattavaa

kohtaa.

HUURUT JA KAASUT – voivat olla hengenvaarallisia

• Pidä kasvosi poissa hitsaussavusta.

• Huolehdi ilmanvaihdosta ja käytä tarvittaessa imujärjestelmää, jotta höyryt
ja kaasut on mahdollista poistaa sekä hengitysvyöhykkeeltäsi että yleiseltä
oleskelualueelta.

KAAREN SÄTEILY – voi polttaa silmiä ja ihoa

0463 629 001

• Suojaa silmäsi ja kehosi. Käytä asianmukaista hitsausmaskia ja
suodatuslinssiä ja käytä suojavaatteita.

• Suojaa sivulliset sermeillä tai verhoilla.

MELU – voimakas melu voi vahingoittaa kuuloa

Suojaa korvasi. Käytä kuulonsuojaimia tai muuta kuulonsuojausta.

- 5 -

© ESAB AB 2018

1 TURVALLISUUS

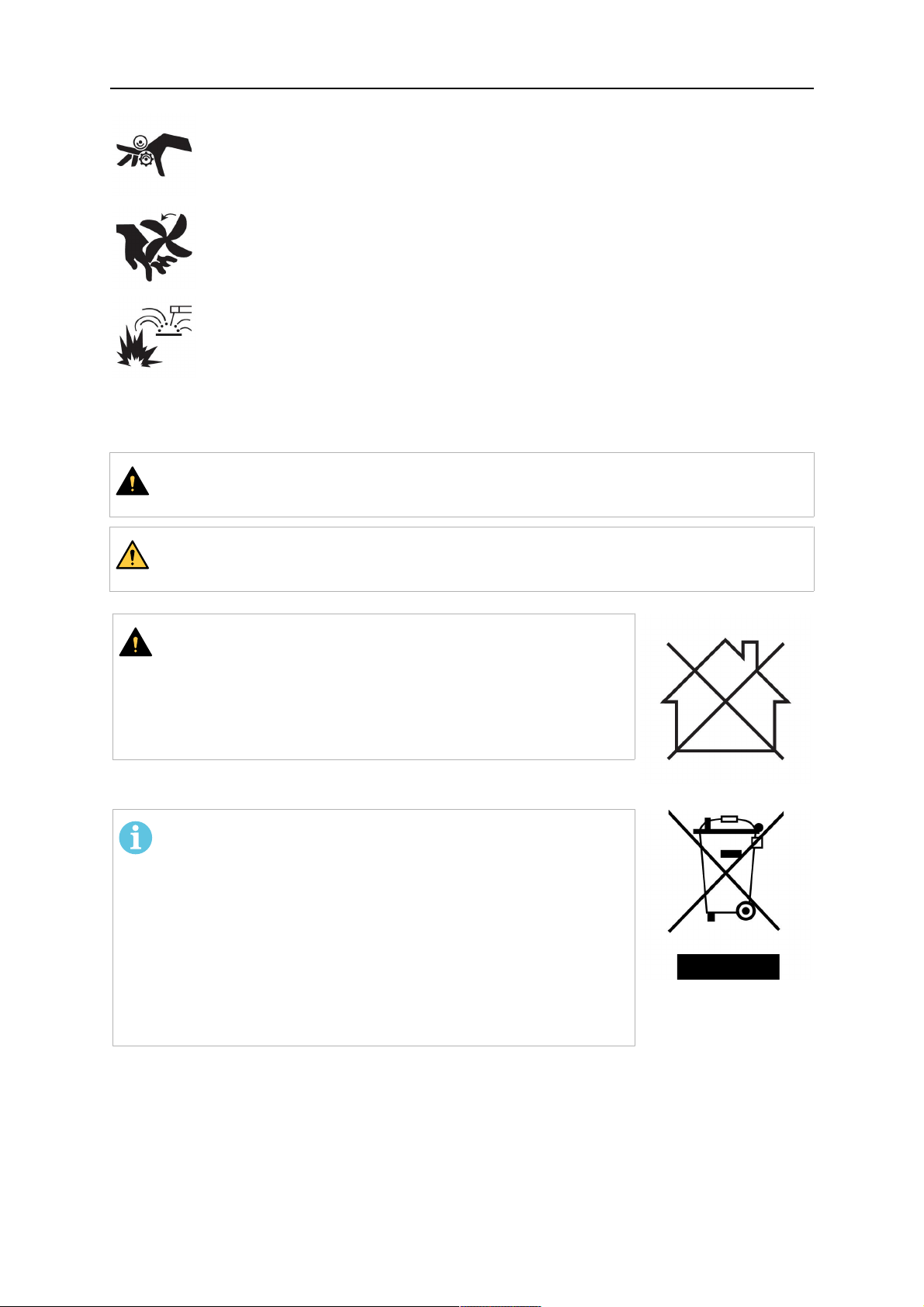

LIIKKUVAT OSAT – voivat aiheuttaa tapaturman

• Pidä kaikki luukut, paneelit ja suojukset kiinni ja kunnolla paikallaan. Vain
pätevät henkilöt saavat irrottaa suojukset tarvittaessa huoltoa ja
vianmääritystä varten. Kun huolto on valmis, asenna paneelit tai suojukset
paikalleen ja sulje luukut ennen moottorin käynnistämistä.

• Sammuta moottori ennen yksikön asennusta tai liittämistä.

• Pidä kädet, hiukset, löysät vaatteet ja työkalut liikkuvien osien
ulottumattomissa.

PALOVAARA

• Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmista, että työpisteen
läheisyydessä ei ole syttyviä materiaaleja.

• Älä käytä laitetta suljettuihin säiliöihin.

TOIMINTAHÄIRIÖ – kutsu asiantuntija-apua toimintahäiriön yhteydessä.
SUOJAA ITSESI JA MUUT!

VARO!

Tämä tuote on tarkoitettu yksinomaan kaarihitsaukseen.

VAROITUS!

Älä käytä virtalähdettä jäätyneiden putkien sulattamiseen.

VARO!

Luokan A laitetta ei ole tarkoitettu käytettäväksi
kotitaloustiloissa, joiden jännite syötetään julkisella
pienjänniteverkolla. Näissä tiloissa luokan A laitteiden
sähkömagneettista yhteensopivuutta ei ehkä voida taata
johtuneiden ja säteiltyjen häiriöiden vuoksi.

HUOM!
Toimita sähkölaitteet sähköromun keräyspisteeseen!

Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin
2012/19/EY ja kansallisen lainsäädännön mukaan
vanhentuneet sähkö- ja/tai elektroniikkalaitteet on
toimitettava keräyspisteeseen.

Laitteesta vastaavana henkilönä olet velvollinen
selvittämään hyväksytyt keruupisteet.

Lisätietoa saat lähimmältä ESAB-jälleenmyyjältä.

ESAB tarjoaa asiakkaiden ostettavaksi valikoiman hitsaustarvikkeita ja
henkilönsuojaimia. Tilaustiedot saat paikalliselta ESAB-jälleenmyyjältä tai
sivustoltamme.

0463 629 001

- 6 -

© ESAB AB 2018

2 JOHDANTO

2 JOHDANTO

Railtrac™ BV2000 on komponenttijärjestelmä, jonka kokoonpanon voi muokata sopivaksi
erilaisiin mekaanisiin hitsaussovelluksiin. Railtrac™ BV2000 on suunniteltu käytettäväksi
vaakatasossa ja sitä voidaan käyttää useimmissa toimivissa ja maailmanlaajuisesti
käytettävissä olevissa hitsauskuvioissa kiskojen ja kiskokomponenttien korjaamiseen
kaikissa terästyypeissä ja valuluokissa. Useimmat mekaaniset osat on valmistettu alumiinista
ja ruostumattomasta teräksestä, jotta järjestelmä sopisi vaativiin olosuhteisiin.

Laitteisto

Railtrac™ BV2000 -hitsaustraktorin mukana toimitetaan seuraavat osat:

• Kauko-ohjain

• Liukukappaleet ja poltinpidin

• 1x 2 m:n kisko, BV2000

• 2x kiskoteline

• 2x kohdistusteline

• Säilytyslaatikko

Railtrac™ BV2000:n ominaisuudet

• 42VAC tai akkukäyttöinen Makita® 18V -vakioakkujärjestelmä.

• Suuri ja pieni nopeus samassa järjestelmässä.

• Mikroprosessin ohjaama elektroniikkapaketti yhdessä kotelossa.

• Askelmoottori käyttö- ja sivuttaisliiketoimintoa varten.

• Vain yksi kaapeli langansyöttöyksikköön (ei tarvita, jos käytössä on akku) ja yksi kaapeli
kauko-ohjaimeen (jos käytössä). Järjestelmää voi käyttää myös ilman kauko-ohjainta.

• Laitteen voi ohjelmoida ja sitä voi käyttää suoraan Railtrac™ BV2000 -koneen
ohjauslaitteilla, jos kauko-ohjain katoaa tai vaurioituu tai jos sitä ei haluta käyttää.

• Kaksi selkeää näyttöä, joita on helppo tarkastella mistä tahansa suunnasta.

• Kauko-ohjaimeen voi ohjelmoida sivuttaisliikekuvioita ja liikenopeuksia, ja sen avulla
jännitettä ja langansyöttönopeutta voi ohjata kuuden eri vakio-ohjelman avulla.

• Sekä Railtrac™-koneen että kauko-ohjaimen IP-luokitus on IP44.

• Valitse vasemmalla puolella tai oikealla puolella hitsaaminen, jotta kauko-ohjaimen
toiminnot vastaavat kelkan liikettä.

Suora liitäntä kaikkiin uusiin ESAB-langansyöttölaitteisiin

Railtrac™ BV2000 -järjestelmä on helppo liittää useimpiin ESAB-langansyöttölaitteisiin ilman
suuria muutostöitä. Langansyöttölaitteissa on oltava kauko-ohjaussovitin
(Aristo®Feed3004, Aristo®Feed4804, Origo™Feed304, Origo™Feed484 ja
Warrior™Feed304).

Kuuden ohjelman helppo tallennus

Järjestelmään voi tallentaa enintään kuusi eri ohjelmaa. Ohjelmat ovat erillisiä, ja ne voi
noutaa päälaitteen ohjausta tai kauko-ohjausta käyttäen.

Hitsausparametrien kauko-ohjaus ja ohjelman nopea vaihtaminen

Sekä hitsausvirtaa (langansyöttönopeutta) että jännitettä voi säätää (prosentteina)
hitsaamisen aikana. Vaihtoehtoisten liikeohjelmien välillä siirtyminen on helppoa ja onnistuu
hitsausasennon mukaan.

Vastustuskykyiset ja tehokkaat ohjelmointiyksiköt

Selkeiden ja loogisesti suunniteltujen ohjelmointiyksiköiden avulla käyttäjä voi määrittää
kuuden eri ohjelman arvot. Kaikki nopeudet on kalibroitu millimetritasolla (mm), jotta tarkkuus
ja hitsauslaatu olisivat huipputasoa.

0463 629 001

- 7 -

© ESAB AB 2018

2 JOHDANTO

Kauko-ohjaus haastaviin olosuhteisiin

Railtrac™ BV2000:n mukana toimitettavan kestävän ja kevyen kauko-ohjaimen ansiosta
käyttäjä voi käyttää ja säätää kaikkia toimintoja nostamatta hitsausvisiiriä. Erilaiset
painikkeet seuraavia toimintoja varten:

• Käynnistys ja pysäytys

• Ohjelman vaihto

• Kulku- tai hitsaussuunta (leikkuusuunta)

• Kulku- tai hitsausnopeus (leikkuunopeus)

• Sivuttaisliikkeen leveys

• Nollalinjapoikkeama

• Hitsausvirta (langansyöttönopeus)

• Hitsausjännite

0463 629 001

- 8 -

© ESAB AB 2018

2 JOHDANTO

1. Liukukorkeudensäätö 7. Lukituspyörä

2. Tukipyörän pidin 8. Lukitusruuvi

3. Kannake karkeaa sisään/ulos-säätöä ja

9. Elektroniikka

korkeuden säätöä varten

4. Polttimen yleispidin 10. Akkuteline

5. Suojalevy 11. Sivuttaisliike

6. Vetopyörä x2 12. Sivuttaisliikkeen liitäntä
