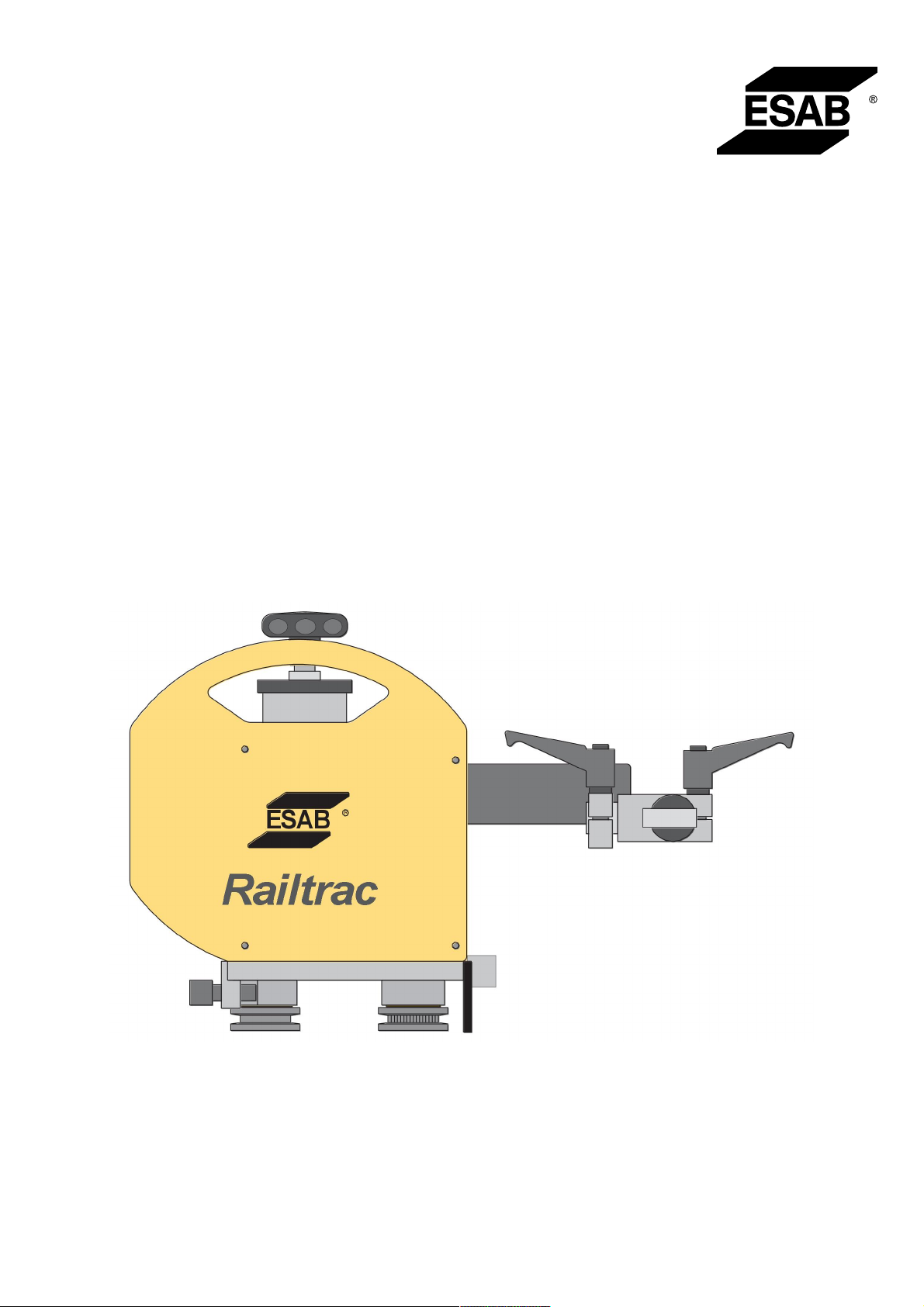

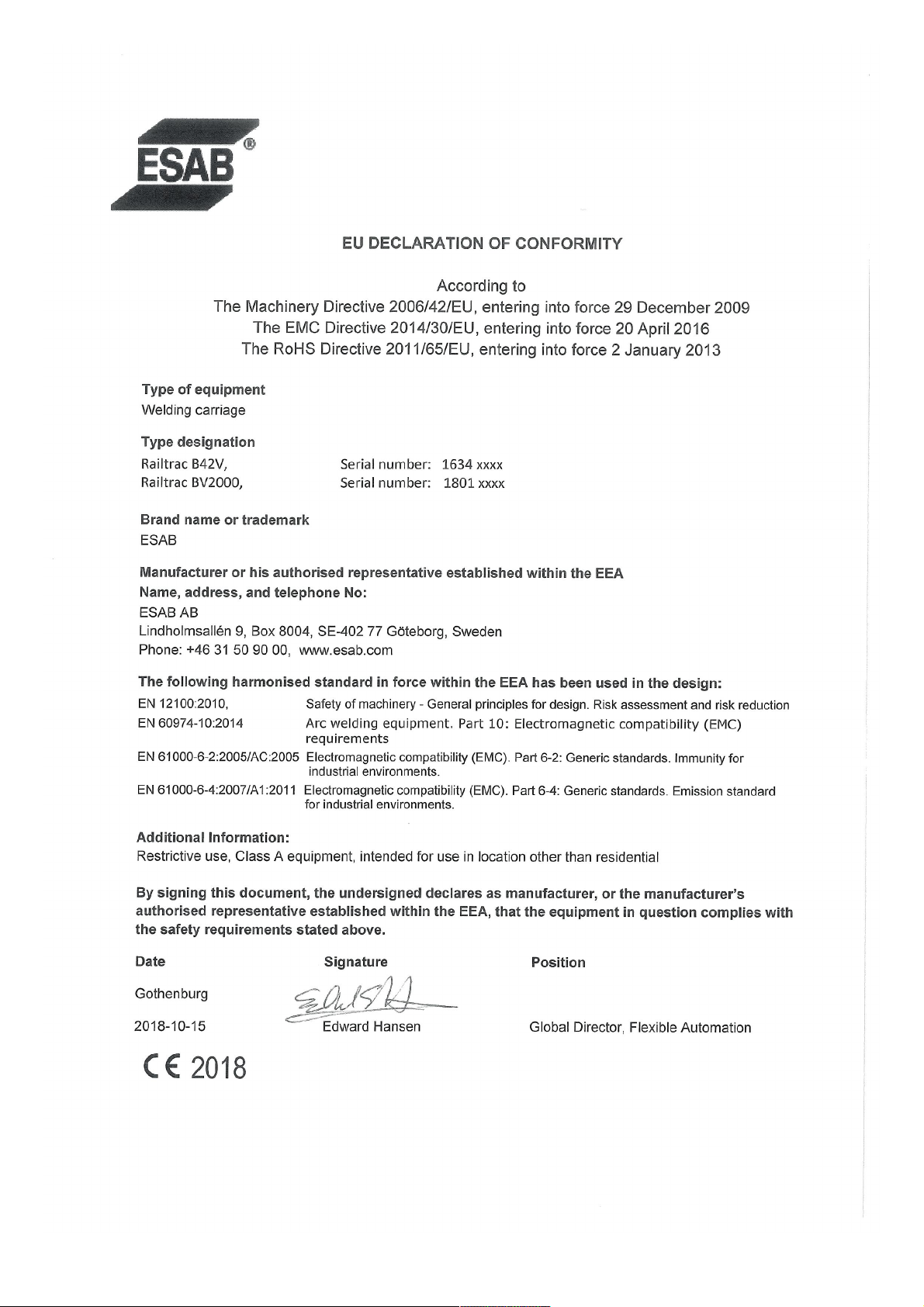

Railtrac™ BV2000
Instrucciones de uso
0463 629 001 ES 20181029
Valid for: serialno.1801xxxx
TABLA DE CONTENIDO
1
SEGURIDAD................................................................................................ 4
1.1 Significado de los símbolos.................................................................. 4
1.2 Precauciones de seguridad................................................................... 4
2
INTRODUCCIÓN.......................................................................................... 8
3
CARACTERÍSTICAS TÉCNICAS................................................................ 12
4
INSTALACIÓN ............................................................................................. 13
5
FUNCIONAMIENTO..................................................................................... 15
5.1 Componentes eléctricos - Carro........................................................... 15
5.2 Programas............................................................................................... 17
5.3 Control remoto........................................................................................ 18
5.3.1 Funciones del control remoto ............................................................... 18
5.4 Precalentamiento ................................................................................... 19
5.5 Control remoto para alimentador de hilo digital ................................. 20
5.6 Instalación del alimentador de hilo....................................................... 20
6
MANTENIMIENTO ....................................................................................... 21
7
PEDIDOS DE REPUESTOS ........................................................................ 22
ESQUEMA ........................................................................................................... 23
NÚMEROS DE REFERENCIA............................................................................. 24
ACCESORIOS ..................................................................................................... 25
Reservado el derecho a modificar las especificaciones sin previo aviso.
0463 629 001 © ESAB AB 2018
1 SEGURIDAD
1 SEGURIDAD
1.1 Significado de los símbolos
Tal como se utilizan en este manual: Significa ¡Atención! ¡Cuidado!
¡PELIGRO!
Significa peligro inmediato que, de no evitarse, provocará de forma
inmediata lesiones personales graves o fatales.
¡ADVERTENCIA!
Significa que los riesgos potenciales pueden provocar daños personales,
que podrían ser fatales.
¡PRECAUCIÓN!
Significa que los riesgos podrían provocar lesiones personales leves.
¡ADVERTENCIA!
Antes de utilizar la unidad asegúrese de leer y comprender
el manual de instrucciones, y siga todas las etiquetas,
prácticas de seguridad de la empresa y hojas de datos de
seguridad (SDS, por sus siglas en inglés).
1.2 Precauciones de seguridad
Los usuarios de los equipos ESAB tienen la responsabilidad de asegurarse de que cualquier
persona que trabaje con el equipo o cerca de este respete todas las medidas de seguridad
necesarias. Las precauciones de seguridad deben cumplir los requisitos aplicables a este
tipo de equipo. Además de los reglamentos habituales de aplicación en el lugar de trabajo,
se deben respetar las siguientes recomendaciones.
Todas las tareas debe realizarlas personal cualificado que conozca bien el funcionamiento
del equipo. Una utilización incorrecta del equipo puede conducir a situaciones de riesgo que
ocasionen lesiones al operario y daños en el equipo.
1. Todas las personas que utilicen el equipo deben conocer:
○ su manejo
○ la ubicación de los botones de parada de emergencia
○ su funcionamiento
○ las medidas de seguridad aplicables
○ los procedimientos de soldadura y corte o cualquier otro trabajo que se pueda
realizar con el equipo
2. El operario debe asegurarse de que:
○ ninguna persona no autorizada se encuentre en la zona de trabajo al poner en
marcha el equipo
○ nadie está desprotegido cuando se inicia el arco o se empieza a trabajar con el
equipo
3. El lugar de trabajo debe:
○ ser adecuado para el uso que se le va a dar
○ estar protegido de corrientes de aire
0463 629 001
- 4 -
© ESAB AB 2018
1 SEGURIDAD
4. Equipo de seguridad personal:
○ Utilice siempre el equipo de protección personal recomendado (gafas
protectoras, prendas ignífugas, guantes…)
○ Evite llevar bufandas, pulseras, anillos y otros artículos que puedan
engancharse o provocar quemaduras.
5. Medidas generales de precaución:
○ Asegúrese de que el cable de retorno esté bien conectado
○ Solamente pueden trabajar en equipos de alta tensión electricistas
cualificados
○ Debe haber equipos de extinción de incendios adecuados claramente
identificados y a mano
○ Las tareas de lubricación y mantenimiento no se pueden llevar a cabo con el
equipo de soldadura en funcionamiento
¡ADVERTENCIA!
La soldadura y el corte por arco pueden producirle lesiones a usted mismo y a
los demás. Adopte las debidas precauciones al cortar o soldar.
DESCARGAS ELÉCTRICAS. Pueden causar la muerte.
• Instale la unidad y conéctela a tierra tal y como se explica en el manual de
instrucciones.
• No toque piezas o electrodos eléctricamente vivos con la piel
directamente, ropa o guantes húmedos.
• Aíslese de la pieza de trabajo y de tierra.
• Asegúrese de que su posición de trabajo es segura
LOS CAMPOS ELÉCTRICOS Y MAGNÉTICOS pueden ser peligrosos para
la salud
• Los soldadores que tengan implantado un marcapasos deben consultar a
su médico antes de soldar. Los campos electromagnéticos (CEM) pueden
interferir con algunos marcapasos.
• La exposición a los CEM puede tener otros efectos en la salud que son
desconocidos.
• Los soldadores deben usar los siguientes procedimientos para minimizar
la exposición a los CEM:
○ Tienda los cables del electrodo y de trabajo juntos por el mismo lado
del cuerpo. Fíjelos con cinta adhesiva cuando sea posible. No
coloque su cuerpo entre el soplete y los cables de trabajo. Nunca se
enrolle el soplete o los cables de trabajo alrededor del cuerpo.
Mantenga la fuente de alimentación y los cables de soldadura tan
alejados del cuerpo como sea posible.
○ Conecte el cable de trabajo a la pieza lo más cerca posible de la
zona de soldadura.
HUMOS Y GASES. Pueden ser peligrosos para la salud.
• Mantenga la cabeza alejada de los humos.
• Utilice ventilación, extracción en el arco, o ambos, para extraer los humos
y gases de la zona para respirar y el área general.
0463 629 001
- 5 -
© ESAB AB 2018
1 SEGURIDAD
RADIACIONES PROCEDENTES DEL ARCO. Pueden ocasionar lesiones
oculares y quemaduras cutáneas.
• Protéjase los ojos y el cuerpo en general. Utilice una máscara de
soldadura y unos lentes filtrantes adecuados y lleve ropa de protección
• Proteja asimismo a los que le rodean utilizando las pantallas y cortinas
pertinentes.
RUIDO. Un nivel de ruido excesivo puede causar lesiones de oído.
Protéjase los oídos. Utilice protectores auriculares u otro dispositivo de
protección similar.
PIEZAS MÓVILES - pueden causar lesiones
• Mantenga todas las puertas, paneles y cubiertas cerrados y asegurados
en su lugar. Sólo personas cualificadas deben quitar las cubiertas para el
mantenimiento y la solución de problemas cuando sea necesario. Vuelva a
colocar los paneles o tapas y cierre las puertas cuando el servicio haya
finalizado y antes de arrancar el motor.
• Pare el motor antes de instalar o conectar la unidad.
• Mantenga las manos, el pelo, la ropa holgada y las herramientas alejados
de las partes móviles.
RIESGO DE INCENDIO.
• Las chispas (salpicaduras) pueden provocar un incendio. Asegúrese de
que no hay materiales inflamables cerca.
• No utilice la unidad en contenedores cerrados.
FALLOS DE FUNCIONAMIENTO. En caso de que el equipo no funcione
correctamente, pida ayuda a un experto
PROTÉJASE Y PROTEJA A LOS DEMÁS
¡PRECAUCIÓN!
Este producto está destinado exclusivamente a soldadura por arco.
¡ADVERTENCIA!
No utilice la fuente de corriente de soldadura para descongelar tubos
congelados.
¡PRECAUCIÓN!
Los equipos de clase A no son adecuados para uso en
locales residenciales en los que la energía eléctrica
proceda de la red pública de baja tensión. En tales lugares
puede resultar difícil garantizar la compatibilidad
electromagnética de los equipos de clase A, debido tanto a
perturbaciones conducidas como radiadas.
0463 629 001
- 6 -
© ESAB AB 2018
1 SEGURIDAD
¡NOTA!
¡Elimine los aparatos electrónicos en una instalación
de reciclado!
De conformidad con la Directiva europea 2012/19/CE sobre
residuos de aparatos eléctricos y electrónicos y su
aplicación con arreglo a la normativa nacional, los aparatos
eléctricos o electrónicos que han llegado al final de su vida
útil se deben eliminar en una instalación de reciclado.
Como responsable del equipo, le corresponde informarse
sobre los puntos de recogida autorizados.
Si desea más información, póngase en contacto con el
distribuidor ESAB más cercano.
ESAB comercializa un amplio surtido de accesorios de soldadura y equipos de
protección personal. Para obtener información sobre cómo adquirirlos, póngase en
contacto con su distribuidor local de ESAB o visite nuestro sitio web.
0463 629 001
- 7 -
© ESAB AB 2018
2 INTRODUCCIÓN
2 INTRODUCCIÓN
Railtrac™ BV2000 es un sistema de componentes que se puede configurar a fin de crear la
solución óptima para una aplicación de soldadura mecanizada. Railtrac™ BV2000 está
diseñado para uso horizontal y cubre los patrones de soldadura más probados y aplicados a
nivel mundial para la reparación de carriles y componentes de carriles en todos los tipos de
acero y calidades de fundición. Para minimizar los problemas comunes en entornos difíciles,
la mayoría de las piezas mecánicas están fabricadas en aluminio y acero inoxidable.
Equipamiento
El tractor de soldadura Railtrac™ BV2000 se suministra con:
• Control remoto
• Deslizadores y soporte de soplete
• 1 carril BV2000 de 2m
• 2 soportes de carril
• 2 soportes de alineación
• Caja de almacenamiento
Características de Railtrac™ BV2000
• 42VCA o por batería con el sistema estándar Makita® de 18V.
• Alta y baja velocidad en una sola unidad.
• Paquete de componentes electrónicos controlados por microprocesador en una sola
carcasa integrada.
• Motor paso a paso para conducción y oscilación
• Solo un cable para el alimentador de hilo (no es necesario si se utiliza la batería) y un
cable para el control remoto (si se usa), pero puede funcionar sin control remoto.
• La unidad puede programarse y funcionar directamente con los controles de la
máquina Railtrac™ BV2000 si el control remoto se ha extraviado o dañado, o cuando
este no se usa.
• Doble pantalla de para una fácil visualización en cualquier orientación.
• El control remoto puede programarse para establecer patrones de oscilación y
velocidades de desplazamiento. También puede regular la tensión y la velocidad del
alimentador de hilo mediante 6 programas estándar.
• Grado de protección medioambiental IP44 en el Railtrac™ y el control remoto.
• Elija entre la soldadura en el lado izquierdo o en el lado derecho y el control remoto se
ajustará al movimiento del carro.
Conexión directa a todos los nuevos alimentadores de hilo de ESAB
Railtrac™ BV2000 se puede conectar fácilmente a la mayoría de los alimentadores de hilo
de ESAB sin tener que hacer cambios importantes. Tienen que instalarse los adaptadores
remotos en los alimentadores de hilo (Aristo®Feed3004, Aristo®Feed4804,
Origo™Feed304, Origo™Feed484 y Warrior™Feed304).
Registro de hasta seis programas fácilmente
Pueden almacenarse hasta seis programas diferentes. Cada programa es individual y puede
recuperarse desde el control de la unidad principal o el control remoto.
Control remoto de los parámetros de soldadura y cambio de programa inmediato
Tanto la corriente de soldadura (velocidad de la alimentación de hilo) como la tensión
pueden ajustarse (en %) durante la soldadura. También es fácil alternar entre los programas
de desplazamiento, dependiendo de la posición de soldadura.
Unidades de programación flexibles con gran potencial
Unidades de programación sencillas diseñadas lógicamente con las que establecer los
valores de hasta seis programas diferentes. Todas las velocidades se calibran en milímetros
(mm), para la máxima precisión y calidad de la soldadura.
0463 629 001
- 8 -
© ESAB AB 2018
2 INTRODUCCIÓN
Control remoto para los entornos más exigentes
Gracias al resistente y ligero control remoto del Railtrac™ BV2000, el operario puede
acceder a todas las funciones y manejarlas sin quitarse la pantalla de soldadura. Botones
individuales para:
• Inicio y parada
• Cambiar de programa
• Dirección de desplazamiento o soldadura (dirección de corte)
• Velocidad de desplazamiento o soldadura (velocidad de corte)
• Anchura de oscilación
• Desplazamiento de línea cero
• Corriente de soldadura (velocidad de alimentación de alambre)
• Tensión de soldadura
0463 629 001
- 9 -
© ESAB AB 2018
Loading...
