ESAB PSF 260, PSF 315, PSF 415, PSF 515, PSF 420w, PSF 520w Instruction manual / Spare parts list (Replacement parts) [lv]
PSF260, PSF315, PSF315RS3,
PSF415, PSF415RS3,
PSF420w, PSW420wRS3,
PSF430w, PSF430wRS3,
PSF515, PSF520w,
PSF520wRS3
Lietošanas pamācība
0463 645 001 LV 20201104
0GGCAGH*ccgjdb+
SATURA RĀDĪTĀJS
1
DROŠĪBA
1.1 Simbolu nozīme
1.2 Drošības pasākumi
2
IEVADS
3
PIEGĀDE UN IEPAKOJUMS
4
TEHNISKIE DATI
5
DARBĪBA
5.1 Čaulas uzstādīšana
5.2 Degļa sagatavošana
5.3 Centrālā turētāja uzstādīšana ierīcei
5.4 Dzesēšanas kontūra savienošana
5.5 Aizsarggāzes līmeņa iestatīšana
5.6 Kontrolsaraksts
5.7 Stieples maiņa
5.8 Metināšanas procesa sākšana un pārtraukšana
6
APKOPE
6.1 Pārskats
6.2 Kabeļa bloks
6.3 Stieples padeves tīrīšana
6.4 Tērauda čaula/plastmasas čaula
6.5 Izliekuma tīrīšana
6.6 Dzesēšanas sistēmas pārbaude
.....................................................................................................
......................................................................................
................................................................................
........................................................................................................
.......................................................................
.........................................................................................
.....................................................................................................
................................................................................
...............................................................................
........................................................
..........................................................
......................................................................................
........................................................................................
......................................................................................................
..................................................................................................
...........................................................................................
......................................................................
..........................................................
...................................................................................
...........................................................
....................................................
.................................
5
5
5
8
9
10
12
12
12
12
12
13
13
13
13
14
14
14
14
14
17
17
7
TRAUCĒJUMMEKLĒŠANA
8
REZERVES DAĻU PASŪTĪŠANA
PASŪTĪŠANAS NUMURI
.....................................................................................
REZERVES DAĻU SARAKSTS
Degļa kaklsPSF260
Degļa kaklsPSF315, PSF415, PSF415taisns, PSF515
Degļa kaklsPSF420w, 420wtaisns, PSF430w, PSF520w
DILSTOŠĀS DAĻAS

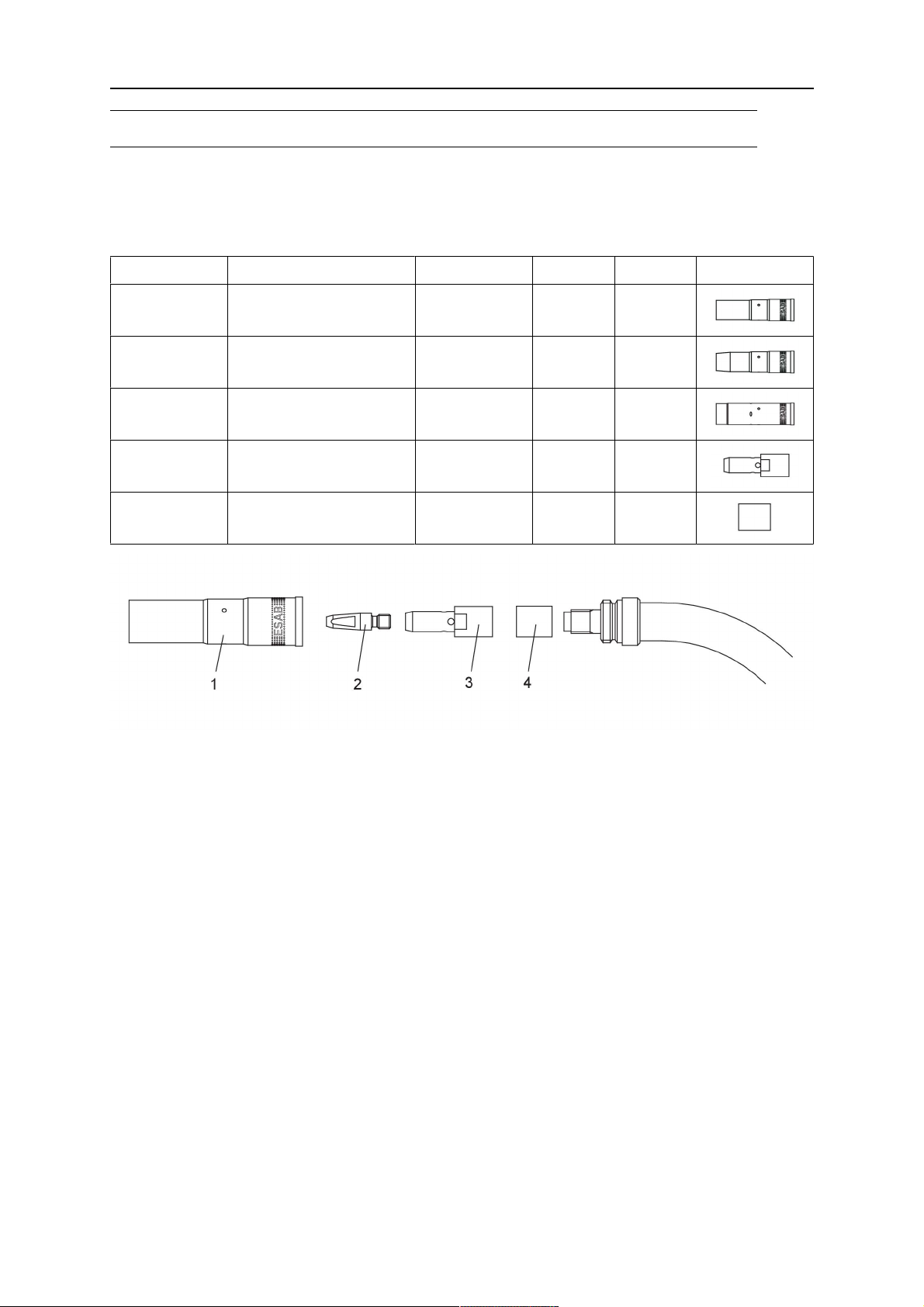

PSF 260

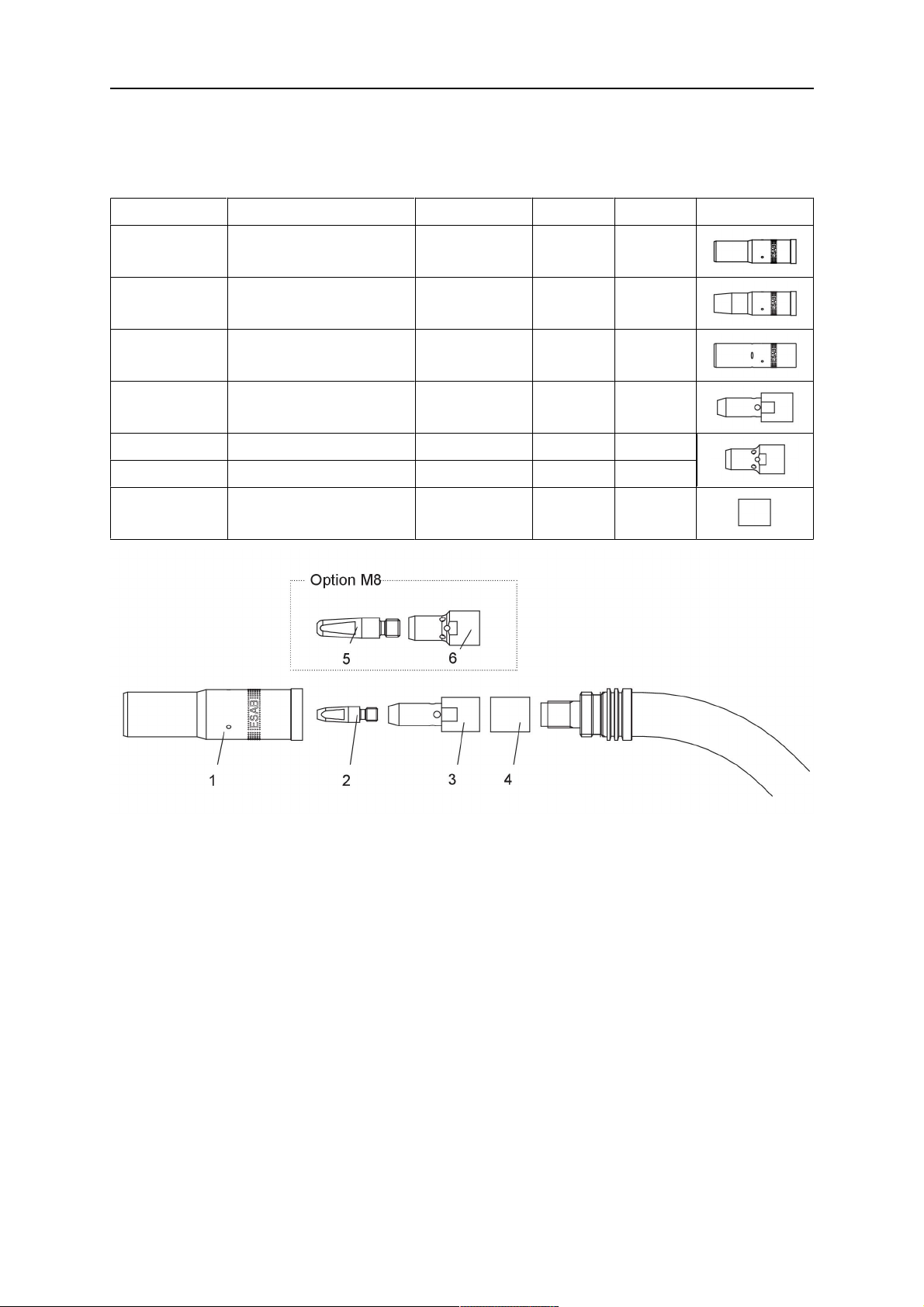

PSF 315 ................................................................................................................... 29
PSF 415 ................................................................................................................... 30
PSF 515 ................................................................................................................... 31
PSF420w................................................................................................................. 32
PSF 430w................................................................................................................. 33
PSF520w................................................................................................................. 34
Metināšanas uzgaļi PSF260, PSF315, PSF415, PSF515, PSF420w,
PSF430w, PSF520w
Metināšanas uzgaļiM6
......................................................................................................................
..................................................................................................
............................................................................................
.................................................................................................
..............................................................................................
........................................................................
...............................................................
..........................................................................
......................................
...................................
18
20
21
23
23
24
26
28
28
35
36
0463 645 001 © ESAB AB 2020
SATURA RĀDĪTĀJS
Tērauda čaula
PTFE čaula
............................................................................................................
.................................................................................................................
PA čaula ar bronzas priekšējo daļu
.........................................................................
36
38
38
Tiek paturētas tiesības bez brīdinājuma veikt izmaiņas specifikācijās.
0463 645 001 © ESAB AB 2020
1 DROŠĪBA
1 DROŠĪBA
1.1 Simbolu nozīme
Izmantoti šajā rokasgrāmatā: Uzmanību! Ievērojiet piesardzību!
BĪSTAMI!
Apzīmē tūlītēju apdraudējumu, kas, ja netiek novērsts, izraisa nopietnas vai
nāvējošas traumas.
BRĪDINĀJUMS!
Apzīmē iespējamu apdraudējumu, kas var izraisīt traumas vai nāvi.
UZMANĪBU!
Apzīmē apdraudējumu, kas var izraisīt vieglas traumas.
BRĪDINĀJUMS!
Pirms iekārtas lietošanas izlasiet un izprotiet lietošanas
instrukciju, kā arī ievērojiet visās uzlīmēs sniegtos
norādījumus, darba devēja noteiktos drošības
pasākumus un drošības datu lapās (Safety Data
Sheets— SDS) norādīto informāciju.
1.2 Drošības pasākumi
ESAB iekārtas lietotāji pilnībā atbild par to, lai tiktu nodrošināts, ka visi, kas strādā ar iekārtu
vai pie tās, ievērotu visus attiecīgos drošības pasākumus. Drošības pasākumiem jāatbilst
prasībām, kas attiecas uz šī tipa iekārtām. Papildus standarta noteikumiem, kas attiecas uz
darba vietu, jāievēro šādi ieteikumi.
Visus darbus veic kvalificēts personāls, kas labi pārzina iekārtas darbību. Nepareizi
ekspluatējot iekārtu, var rasties bīstamas situācijas, kuru dēļ iekārtas operators var gūt
ievainojumus un iekārtu var sabojāt.
1. Visiem, kas lieto iekārtu, jāpārzina:
○ tās darbība;
○ kur atrodas avārijas slēdži;
○ iekārtas funkcijas;
○ attiecīgie drošības pasākumi;
○ metināšana un griešana vai citas ar iekārtu veicamās darbības.
2. Operatoram jānodrošina, lai:
○ neviena nepiederoša persona iedarbināšanas brīdī neatrodas iekārtas darbības
zonā;
○ neviens nav neaizsargāts, kad rodas elektriskais loks vai tiek sākts darbs ar
iekārtu.
3. Darba vietā:
○ jābūt metināšanai piemērotiem apstākļiem;
○ nedrīkst būt caurvējš.
0463 645 001
- 5 -
© ESAB AB 2020
1 DROŠĪBA
4. Individuālās aizsardzības līdzekļi:
○ Vienmēr lietojiet ieteiktos drošības līdzekļus, piemēram, aizsargbrilles,
ugunsdrošu apģērbu, aizsargcimdus
○ Nevalkājiet nepieguļošus aksesuārus, tādus kā šalles, rokassprādzes,
gredzenus utt., kas var aizķerties vai radīt apdegumus
5. Vispārīgi drošības pasākumi:
○ Pārliecinieties, vai atpakaļstrāvas kabelis ir pievienots droši
○ Darbu ar augstsprieguma iekārtu drīkst veikt tikai kvalificēts elektriķis
○ Piemērotai ugunsdzēšanas iekārtai jābūt skaidri apzīmētai un jāatrodas ļoti tuvu
○ Eļļošanu un apkopi nedrīkst veikt iekārtas darbības laikā
BRĪDINĀJUMS!
Loka metināšana un griešana var radīt traumas jums un citām personām.
Metināšanas un griešanas laikā ievērojiet drošības pasākumus.
ELEKTROŠOKS— bīstams dzīvībai
• Uzstādiet un iezemējiet iekārtu atbilstoši lietošanas instrukcijai.
• Nepieskarieties elektrību vadošajām daļām un elektrodiem ar kailu ādu,
slapjiem cimdiem vai slapju apģērbu.
• Izolējiet sevi no darba materiāla un zemes.
• Strādājiet drošā pozā.
ELEKTROMAGNĒTISKIE LAUKI— var būt kaitīgi veselībai
• Metinātājiem, kuriem ir elektrokardiostimulators, pirms metināšanas ir
ieteicams konsultēties ar ārstu. Elektromagnētiskie lauki (EML) var izraisīt
elektrokardiostimulatora darbības traucējumus.
• EML var izraisīt arī citu, pagaidām nezināmu ietekmi uz veselību.
• Metinātājiem jāveic tālāk minētās darbības, lai mazinātu iespēju tikt
pakļautiem EML ietekmei.
○ Izvelciet elektrodu un darba kabeļus tā, lai tie būtu jums vienā pusē.
Ja iespējams, nostipriniet kabeļus ar līmlenti. Uzmanieties, lai jūsu
ķermenis neatrastos starp metināšanas degli un darba kabeļiem.
Nekādā gadījumā neapvijiet metināšanas degli vai darba kabeli ap
sevi. Turiet metināšanas strāvas avotu un kabeļus pēc iespējas tālāk
no sevis.
○ Pievienojiet darba kabeli sagatavei pēc iespējas tuvāk metināšanas
apgabalam.
DŪMI UN GĀZES— var būt kaitīgi veselībai
• Neturiet galvu dūmos.
• Lai aizvadītu dūmus un gāzes no elpošanas zonas un apkārtējās
teritorijas, ieslēdziet ventilāciju, nosūcēju pie loka vai abus.
LOKA STARI - var savainot acis un apdedzināt ādu
0463 645 001
• Sargājiet acis un ķermeni. Lietojiet piemērotu metināšanas masku un
aizsarglēcas un nēsājiet aizsargapģērbu.
• Aizsargājiet blakus esošās personas ar piemērotām maskām vai
aizslietņiem.
TROKSNIS— pārmērīgs troksnis var bojāt dzirdi
Sargājiet ausis. Lietojiet austiņas vai citus dzirdes aizsarglīdzekļus.
- 6 -
© ESAB AB 2020
1 DROŠĪBA
KUSTĪGAS DAĻAS— var izraisīt savainojumus
• Visām durvīm, paneļiem un pārsegiem jābūt aizvērtiem un nostiprinātiem.
Tikai kvalificēti darbinieki drīkst noņemt pārsegus, lai nepieciešamības
gadījumā veiktu apkopi un remontu. Pēc apkopes pabeigšanas uzstādiet
atpakaļ paneļus vai pārsegus un aizveriet durvis, pirms iedarbināt dzinēju.
• Pirms ierīces uzstādīšanas vai pievienošanas izslēdziet dzinēju.
• Kustīgu daļu tuvumā nedrīkst atrasties rokas, mati, vaļīgs apģērbs un rīki.
UGUNSBĪSTAMĪBA
• Dzirksteļu dēļ var izcelties ugunsgrēks. Pārliecinieties, vai tuvumā nav
viegli uzliesmojošu materiālu.
• Neizmantojiet iekārtu darbam ar slēgtām tvertnēm.
DARBĪBAS TRAUCĒJUMI— rodoties darbības traucējumiem, meklējiet profesionālu
palīdzību
SARGĀJIET SEVI UN CITUS!
UZMANĪBU!
Šis produkts paredzēts tikai elektriskā loka metināšanai.
BRĪDINĀJUMS!
Neizmantojiet barošanas avotu, lai atkausētu sasalušas caurules.
UZMANĪBU!
A klases iekārtas nav paredzētas lietošanai dzīvojamās
mājās, kurās elektriskā strāva tiek piegādāta, izmantojot
publisko zemsprieguma elektrotīklu. Šādās vietās var
būt grūtības nodrošināt A klases iekārtu
elektromagnētisko saderību, ņemot vērā pārvades un
starojuma izraisītos traucējumus.
PIEZĪME!
Utilizējiet elektronisko aprīkojumu, nododot to
otrreizējās pārstrādes punktā!
Ievērojot Eiropas Direktīvu 2012/19/EK par elektriskā un
elektroniskā aprīkojuma atkritumiem un īstenojot to
saskaņā ar valsts tiesību aktiem, elektriskās un/vai
elektroniskās iekārtas, kam beidzies kalpošanas laiks,
jānodod utilizācijai otrreizējās pārstrādes punktos.
Kā par iekārtu atbildīgajai personai, jums ir pienākums
iegūt informāciju par apstiprinātajām savākšanas
vietām.
Lai iegūtu plašāku informāciju, sazinieties ar tuvāko
ESAB izplatītāju.
ESAB piedāvā iegādāties dažādas metināšanas piederumu un personiskās
aizsardzības aprīkojuma preces. Lai saņemtu informāciju par pasūtīšanu, sazinieties
ar vietējo ESAB izplatītāju vai apmeklējiet mūsu uzņēmuma tīmekļa vietni.
0463 645 001
- 7 -
© ESAB AB 2020
2 IEVADS
2 IEVADS
Šīs sērijas MIG/MAG metināšanas degļi ir paredzēti tikai aizsarga loka metināšanai,
izmantojot inertu gāzi (MIG) vai aktīvu gāzi (MAG), rūpnieciskai un komerciālai izmantošanai,
ko veic atbilstoši apmācīti darbinieki. Degļi ir pieejami tikai manuālās versijās.
0463 645 001
- 8 -
© ESAB AB 2020
3 PIEGĀDE UN IEPAKOJUMS
3 PIEGĀDE UN IEPAKOJUMS
Komponenti ir rūpīgi pārbaudīti un iepakoti, tomēr piegādes laikā var rasties bojājumi.
Pārbaudes procedūra, saņemot preces
Pārbaudiet piegādes paziņojumu, lai noteiktu, vai ir saņemts pareizais sūtījums.
Rīcība bojājumu gadījumā
Pārbaudiet, vai iepakojums un komponenti nav bojāti (vizuāla pārbaude).
Rīcība sūdzību gadījumā
Ja iepakojums un/vai komponenti piegādes laikā ir bojāti:
• Nekavējoties sazinieties ar pēdējo piegādātāju.
• Saglabājiet iepakojumu (iespējamai pārbaudei, kuru var veikt piegādātājs vai nosūtītājs,
vai arī preču nosūtīšanai atpakaļ).
Glabāšana noslēgtā vietā
Apkārtējās vides temperatūra piegādei un glabāšanai: no -20°C līdz +55°C
Relatīvais gaisa mitrums: līdz 90% pie 20°C temperatūras
0463 645 001
- 9 -
© ESAB AB 2020
4 TEHNISKIE DATI
4 TEHNISKIE DATI
Metināšanas deglis PSF 260 PSF315,
PSF315RS3
PSF415,
PSF415RS3
PSF 515
Dzesēšanas veids Gaiss Gaiss Gaiss Gaiss
Atļautā slodze 60% darba režīma ciklā*
Oglekļa dioksīds CO
Gāzu maisījums,
2
250 A 315 A 380 A 450 A
225 A 285 A 325 A 400 A
Ar/CO2M21
Ieteicamā gāzes
8–12 l/min 8–15 l/min 10–18 l/min 10–20 l/min
plūsma
Stieples diametrs 0,6 -1,0 mm 0,8 -1,2 mm 0,8 -1,6 mm 1,0 -1,6 mm
Darba temperatūra** no -10 °C līdz
40 °C
no -10 °C līdz
40 °C
no -10 °C līdz
40 °C
no -10 °C līdz
40 °C
*Impulsu metināšanas režīmā kapacitāte var samazināties pat par 30%.
Metināšanas deglis PSF 420w,PSF420wRS3,
PSF520w, PSF520wRS3
PSF430w, PSF430wRS3
Dzesēšanas veids Ūdens Ūdens
Atļautā slodze 100% darba režīma ciklā*
Oglekļa dioksīds CO
Gāzu maisījums,
2
450 A 500 A
450 A 500 A
Ar/CO2M21
Ieteicamā gāzes
10–20 l/min 10–20 l/min
plūsma
Stieples diametrs 0,8 -1,6 mm 1,0 -1,6 mm
Darba temperatūra** no -10 °C līdz 40 °C no -10 °C līdz 40 °C
*Impulsu metināšanas režīmā kapacitāte var samazināties pat par 30%.
**Ja lielā aukstumā lietojat ar šķidrumu dzesējamus degļus, izmantojiet piemērotu
dzesēšanas šķidrumu.
Darba režīma cikls
Darba režīma cikls ir laiks, kas izteikts procentos desmit minūšu laikposmā un kura laikā var
metināt ar noteiktu slodzi, neradot pārslodzi. Darba režīma cikls ir piemērots 40°C/104°F vai
zemākai temperatūrai.
Vispārīgi dati par degli, balstoties uz IEC/EN60974−7
Vadības veids: Manuāls darbs
Stieples tips Standarta apaļā stieple
0463 645 001
- 10 -
© ESAB AB 2020
4 TEHNISKIE DATI
Sprieguma rādītājs: Vadības ķēdes un palaidēja slēdža
nominālais spriegums ir 42V, maks. 1A
Degļa dzesēšanas kontūra specifikācijas
(tikai ar šķidrumu dzesējamiem degļiem):
• minimālā plūsma 1,2l/min
• min. ūdens spiediens: 2,5bāri
• maks. ūdens spiediens: 3,5 bāri
• ievadītā temperatūra: maks. 40°C
• atgaitas temperatūra: maks. 60°C
• dzesēšanas spēja: min. 1000W, līdz
2000W atkarībā no lietojuma
Ar šķidrumu dzesējami degļi
Atgaitas temperatūra, kas ir augstāka par 60°C, var samazināt degļa kalpošanas laiku vai
sabojāt degli. Dzesēšanas iekārtai vienmēr ir jābūt pildītai ar atbilstošu dzesēšanas
šķidrumu. Norādījumus par dzesēšanas iekārtu skatiet rokasgrāmatā. Ja deglim ir augsta
termiskā slodze, izmantojiet atbilstošas spējas dzesēšanas iekārtu. Metināšanas degļiem
izmantojiet tikai speciālu dzesēšanas šķidrumu, kas satur korozijas inhibitorus. Lai iegūtu
informāciju par piemērotiem produktiem, sazinieties ar tuvāko ESAB izplatītāju.
Rādītāji ir derīgi kabeļiem, kas ir 3,0–5,0m gari.
Nominālās slodzes attiecas uz standarta lietojuma gadījumiem. Īpašos apstākļos, piem., ja
deglis atstaro lielu siltumu, deglis var pārkarst pat tad, ja tas darbojas zem nominālās
slodzes. Šādā gadījumā izvēlieties jaudīgāku modeli vai samaziniet darba režīma ciklu.
Paredzētās lietošanas nosacījumi
1. Metināšanas degli var lietot tikai saskaņā ar iepriekš minētajām tehniskajām
specifikācijām un tam paredzētajam mērķim.
2. Degļa tipu izvēlas atbilstoši metināšanas veidam. Jāņem vērā nepieciešamais darba
režīma cikls un slodze, dzesēšanas veids, vadības metode un stieples diametrs. Ja
pastāv papildu prasības, piemēram, iepriekš uzkarsēts apstrādājamais priekšmets,
liels siltuma atstarojums stūros u.c., tās ir jāņem vērā, un jāizvēlas metināšanas deglis
ar piemērotu nominālās slodzes rezervi.
3. Transportēšanas, glabāšanas un ekspluatācijas laikā produkts ir jāsargā no mitruma.
0463 645 001
- 11 -
© ESAB AB 2020
5 DARBĪBA
5 DARBĪBA
Vispārīgie drošības noteikumi par iekārtas izmantošanu pieejami šīs rokasgrāmatas
nodaļā "DROŠĪBA". Izlasiet šo nodaļu, pirms sākt izmantot iekārtu!
UZMANĪBU!
Šo produktu paredzēts lietot rūpnieciski. Mājas apstākļos šis produkts var izraisīt
radiotraucējumus. Lietotājam jāveic atbilstoši drošības pasākumi.
BĪSTAMI!
Ārkārtas situācijā ir nekavējoties jāizslēdz barošanas avots. Papildinformāciju par
turpmāku rīcību šādos apstākļos skatiet barošanas avota rokasgrāmatā.
Metināšanas degli var izmantot visās metināšanas pozīcijās.
Saskare ar karstiem priekšmetiem var sabojāt degli un kabeļa bloku.
Nevelciet barošanas avotu aiz degļa.
Nevelciet kabeļa bloku pāri asām malām. Nesalokiet kabeļa bloku pārāk stipri.
5.1 Čaulas uzstādīšana
Uzstādiet lietošanas veidam atbilstošo stieples vadotnes čaulu, ņemot vērā stieples tipu un
diametru. Skatiet nodaļas “APKOPE” sadaļu “Tērauda čaula/plastmasas čaula”.
PIEZĪME!
Informāciju par jaunu čaulu uzstādīšanu un pareizu montāžas procedūru skatiet
nodaļā “Apkope”.
Tērauda čaula = tērauda stieplēm
Plastmasas čaula = alumīnija, vara, niķeļa un nerūsējošā tērauda stieplēm
5.2 Degļa sagatavošana
Deglis ir jāsagatavo atbilstoši stieples diametram un materiālam. Izvēlieties pareizo čaulu,
metināšanas uzgali, uzgaļa turētāju, gāzes sprauslu un gāzes difuzoru (pēc vajadzības).
Detalizēta informācija par atbilstošajām daļām ir pieejama degļa rezerves daļu sarakstā.
Ar piemērotu instrumentu pievelciet uzgaļa turētāju un metināšanas uzgali.
Pārliecinieties, vai ir uzstādītas visas nepieciešamās rezerves daļu sarakstā minētās daļas,
piem., izolatori. Metināšana bez šīm daļām var tūlītēji sabojāt degli.
5.3 Centrālā turētāja uzstādīšana ierīcei
1. Pārbaudiet, vai ir pareizi uzlikta stieples vadotnes čaula.
2. Ievietojiet centrālo kontaktdakšu stieples padeves bloka kontaktligzdā un nostipriniet
to, ar roku stingri pievelkot turētāja uzgriezni.
5.4 Dzesēšanas kontūra savienošana
Pievienojiet ūdens šļūtenes dzesēšanas iekārtai: zilo šļūteni— ūdens plūsmai, kas virzās uz
priekšu no dzesēšanas iekārtas uz degli; sarkano— ūdens plūsmai, kas atpakaļvirzienā
plūst no degļa uz dzesēšanas iekārtu. Pirms lietojat ar ūdeni dzesējamu degli, izlaidiet gaisu
no dzesēšanas cirkulācijas, pāris minūtes darbinot dzesētāju.
0463 645 001
- 12 -
© ESAB AB 2020
Loading...
