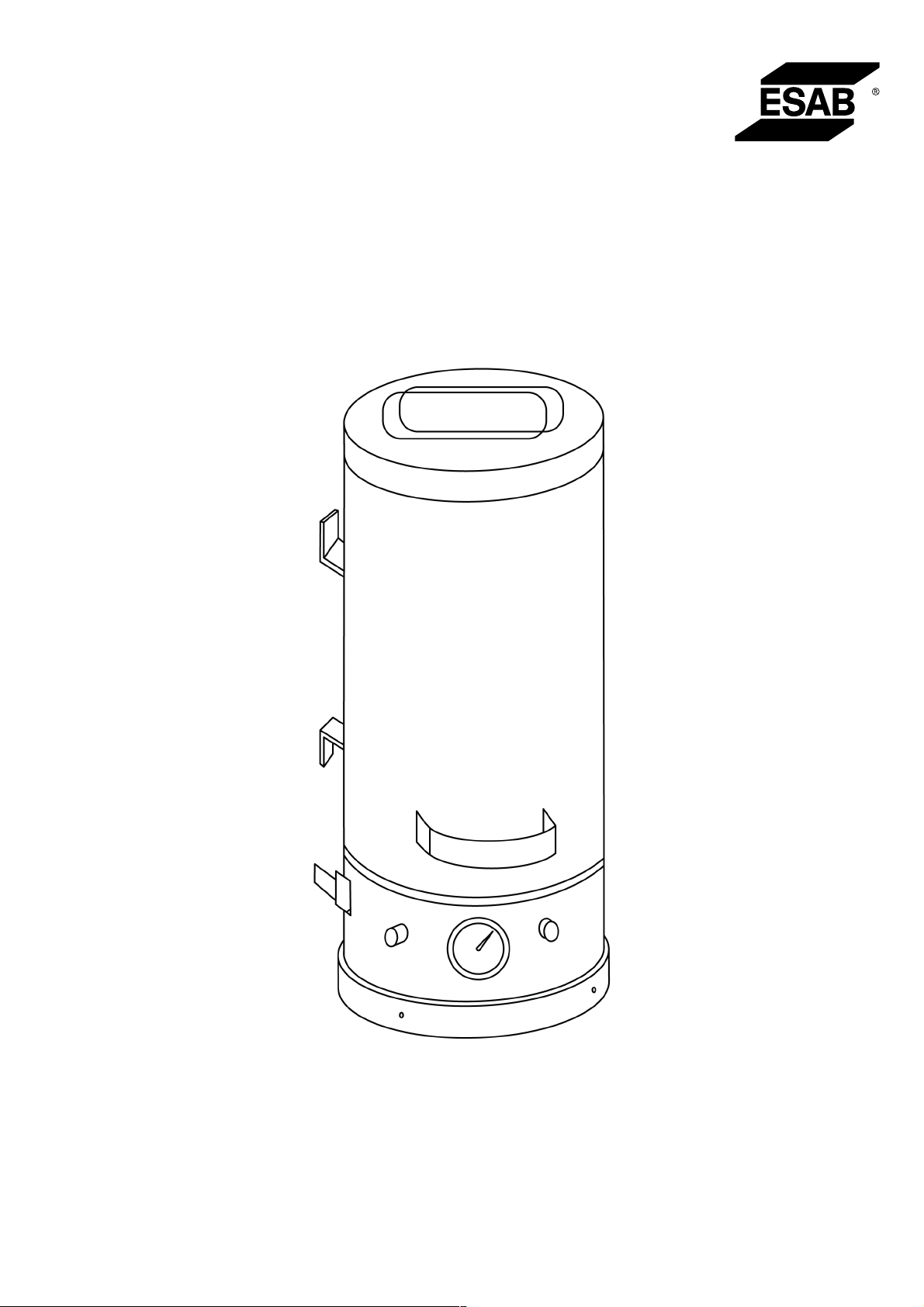

PSE-10
Ръководство за експлоатация
0448 025 001 BG 20230315
СЪДЪРЖАНИЕ
1 БЕЗОПАСНОСТ
1.1 Значение на символите
1.2 Мерки за безопасност
2 ВЪВЕДЕНИЕ
........................................................................................................................
............................................................................................
...............................................................................................
.............................................................................................................................
2.1 Използване и предназначение на пещта
3 ТЕХНИЧЕСКИ ДАННИ
4 МОНТАЖ
4.1 Работа
....................................................................................................................................
..........................................................................................................................
КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА
ЕЛЕКТРИЧЕСКА СХЕМА
ПОРЪЧВАНЕ НА РЕЗЕРВНИ ЧАСТИ
..............................................................................................................
..................................................................................................
....................................................................................................................
...............................................................................................
...............................................................
4
4
4
4
4
5
5
5
6
7
8
0448 025 001
- 3 -
© ESAB AB 2023
1 БЕЗОПАСНОСТ
1 БЕЗОПАСНОСТ
1.1 Значение на символите
Както са използвани в ръководството: Означава внимание! Бъдете внимателни!
ОПАСНОСТ!
Означава непосредствена опасност, която, ако не бъде избегната, ще доведе до
незабавно, сериозно нараняване или смърт.
ПРЕДУПРЕЖДЕНИЕ!
Означава потенциална опасност, която може да доведе до телесно нараняване
или смърт.
ВНИМАНИЕ!
Означава опасност, която може да доведе до леки телесни наранявания.
ПРЕДУПРЕЖДЕНИЕ!
Преди употреба прочетете и разберете ръководството за
работа и спазвайте всички етикети, практики за безопасност
на служителите и информационни листове за безопасност
(SDS).
1.2 Мерки за безопасност
ЕЛЕКТРИЧЕСКИ УДАР – Може да е смъртоносен
• Не докосвайте електрическите части и електродите, намиращи се
под напрежение, с голи ръце, влажни ръкавици или мокро облекло.
• Изолирайте себе си от работното място и земята.
• Заемете безопасна работна поза.
ОПАСНОСТ ОТ ПОЖАР
• Не използвайте пещта, ако захранващият кабел е прекъснат или се
наблюдават необичайни температурни колебания (не се препоръчва
според ръководството/информационната бележка), тъй като това
може да доведе до пожар.
• Уверете се, че в близост няма никакви запалими материали.
ГОРЕЩА ПОВЪРХНОСТ – Частите могат да причинят изгаряне
• Не докосвайте части с голи ръце.
• Изчакайте оборудването да изстине, преди да боравите или да
работите с него.
• За да боравите с горещи части, използвайте подходящи
инструменти и/или изолирани ръкавици за заваряване, за да
предотвратите изгаряния.
2 ВЪВЕДЕНИЕ
2.1 Използване и предназначение на пещта
Моделът на пещта PSE-10 е предназначен за изсушаване и съхранение на електроди за
заваряване с покритие при желаната предварително зададена температура, за да се премахне
влагата. Желаната температура може да бъде зададена въз основа на препоръката на
0448 025 001
- 4 -
© ESAB AB 2023
3 ТЕХНИЧЕСКИ ДАННИ
производителя на електрода за постигане на правилно сушене, осигуряване на съдържанието
на влага и за съхранение. Тази пещ трябва да се използва само за препоръчителната
настройка и употреба.
3 ТЕХНИЧЕСКИ ДАННИ
PSE-10
Капацитет До 10 kg (22 lb)
Напрежение 240 V (1-фазно)
Честота 50/60Hz
Изход 400 W
Температура 60 – 200°C (140 – 392°F)
Външни размери (Ø/височина, cm) 22 × 60
Тегло (без електроди) 8 kg (17 lb)
4 МОНТАЖ
ЗАБЕЛЕЖКА!
Уверете се, че техническата спецификация на продукта съответства на
електрозахранването подавано във Вашата мрежа.
Проверете напрежението, информацията за честотата и проверете дали няма
неизправност, която ще повлияе на работата на продукта.
4.1 Работа
ПРЕДУПРЕЖДЕНИЕ!
Когато пещта не се използва, извадете щепсела на захранващия кабел от стенния
контакт.
• Заредете заваръчните електроди в изтеглящата се тава на пещта.
• Свържете щепсела на захранващия кабел на пещта към захранващ контакт,
както е препоръчано в техническата информация. Уверете се, че гнездото на
захранващия контакт съответства на типа на щепсела на контакта.
• За модел с наличен термостат – задайте желаната температура с термостата.
• Индикаторната светлина ще се включи и ще остане включена, докато пещта
достигне зададената температура.
• Индикаторната светлина ще се изключи, когато пещта достигне желаната
зададена температура.
ЗАБЕЛЕЖКА!
Уверете се, че сте отстранили заваръчните електроди от опаковките им, преди да ги
поставите в изтеглящата се тава на пещта.
0448 025 001
- 5 -
© ESAB AB 2023
ДОПЪЛНЕНИЕ
ДОПЪЛНЕНИЕ
КАТАЛОЖНИ НОМЕРА ЗА ЗАЯВКА
Ordering number Denomination Type Notes
0700 100 127 Portable electrode storage PSE-10 Single phase 240 V AC 50/60 Hz
Техническа документация е достъпна в Интернет на: www.esab.com
0448 025 001
- 6 -
© ESAB AB 2023
ДОПЪЛНЕНИЕ
ЕЛЕКТРИЧЕСКА СХЕМА
0448 025 001
- 7 -
© ESAB AB 2023
ДОПЪЛНЕНИЕ
ПОРЪЧВАНЕ НА РЕЗЕРВНИ ЧАСТИ
Item no. Qty. Ordering number Description Notes
2 0700 100 112 Heating element 230V
1
2 1 0700 100 133 Puller tray 10kg
3 1 0700 100 134 Bottom cover
4 1 0700 100 135 Top cover
5
6 1 0700 100 121 Cable gland
7 1 0700 100 032 Thermostat
8
9
2 0700 100 113 Heating element 110V
2 0700 100 114 Heating element 24V
1 0700 100 118 Power cord 230V with plug
1 0700 100 119 Power cord 110V with plug
1 0700 100 120 Power cord 24V with plug
1 0700 100 122 Fuse holder
1 0700 100 141 Fuse (glass) 5A
1 0700 100 124 Pilot lamp 230V
1 0700 100 125 Pilot lamp 110V
0448 025 001
1 0700 100 126 Pilot lamp 24V
- 8 -
© ESAB AB 2023
ДОПЪЛНЕНИЕ
0448 025 001
- 9 -
© ESAB AB 2023
ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00
manuals.esab.com
За информация за контакт посетете http://esab.com
