PSE-10
Manualul de instrucţiuni
0448 025 001 RO 20230315
CUPRINS
1 SIGURANŢĂ
...............................................................................................................................
1.1 Semnificaţia simbolurilor
1.2 Măsuri de siguranţă
2 INTRODUCERE
..........................................................................................................................
....................................................................................................
2.1 Utilizarea şi scopul cuptorului
3 DATE TEHNICE
4 INSTALARE
4.1 Funcţionare
NUMERE DE CATALOG
SCHEMĂ ELECTRICĂ
..........................................................................................................................
................................................................................................................................
..................................................................................................................
........................................................................................................................
..........................................................................................................................
COMANDAREA PIESELOR DE SCHIMB
...........................................................................................
...................................................................................
.............................................................................................
4
4
4
4
4
5
5
5
5
6
7
0448 025 001
- 3 -
© ESAB AB 2023
1 SIGURANŢĂ
1 SIGURANŢĂ
1.1 Semnificaţia simbolurilor
Aşa cum se utilizează în cadrul acestui manual: Semnifică Atenţie! Fiţi vigilent!
PERICOL!
Semnifică pericole imediate care, dacă nu sunt evitate, vor cauza vătămare corporală
imediată şi gravă sau decesul.
AVERTISMENT!
Semnifică pericole potenţiale care ar putea cauza vătămare corporală sau decesul.
ATENȚIE!
Semnifică pericole care ar putea cauza vătămare corporală minoră.
AVERTISMENT!
Înainte de utilizare, citiţi şi înţelegeţi manualul de utilizare şi
respectaţi toate etichetele, practicile de siguranţă ale
angajatorului şi fişele cu date de securitate (FDS-urile).
1.2 Măsuri de siguranţă
ȘOC ELECTRIC – Pericol de moarte
• Nu atingeţi componentele electrice sub tensiune sau electrozii cu pielea
neprotejată, mănuşi ude sau îmbrăcăminte udă.
• Izolaţi-vă faţă de lucrare şi pământ.
• Asiguraţi-vă că poziţia dvs. de lucru este sigură.
PERICOL DE INCENDIU
• Nu utilizaţi aparatul în cazul în care cablul de alimentare este rupt sau
dacă se observă o variaţie anormală a temperaturii cuptorului
(nerecomandată conform manualului/fişei informative), deoarece acest
lucru poate provoca incendiu.
• Asiguraţi-vă că nu există materiale inflamabile în apropiere.
SUPRAFAŢĂ FIERBINTE – Piesele pot cauza arsuri
• Nu atingeţi piesele cu mâinile neprotejate.
• Lăsaţi să se răcească înainte de a manevra sau de a lucra cu
echipamentul.
• Pentru a manipula piesele fierbinţi, utilizaţi instrumente adecvate şi/sau
mănuşi de sudură izolate pentru a preveni arsurile.
2 INTRODUCERE
2.1 Utilizarea şi scopul cuptorului
Modelul de cuptor PSE-10 este conceput pentru a usca şi depozita electrozii de sudură acoperiţi la o
temperatură presetată dorită pentru a elimina umiditatea. Temperatura dorită poate fi setată pe baza
recomandărilor producătorului de electrozi pentru a obţine uscarea corectă, asigurând conţinutul de
umiditate, respectiv pentru depozitare. Acest cuptor trebuie utilizat numai pentru setarea şi utilizarea
recomandate.
0448 025 001
- 4 -
© ESAB AB 2023
4 INSTALARE
3 DATE TEHNICE
PSE-10
Capacitate Până la 10kg (22lbs)
Tensiune 240V (1ph)
Frecvenţă 50/60Hz
Ieşire 400W
Temperatură 60-200°C (140-392°F)
Dimensiuni exterioare (Ø/înălţime, cm) 22 × 60
Greutate (fără electrozi) 8kg (17lbs)
4 INSTALARE
NOTĂ!
Asiguraţi-vă că specificaţiile tehnice de pe produs corespund sursei electrice din reţeaua dvs.
Verificaţi informaţiile legate de tensiune, frecvenţă şi verificaţi să nu existe nicio defecţiune
care să afecteze funcţionarea produsului.
4.1 Funcţionare
AVERTISMENT!
Când cuptorul nu este utilizat, scoateţi fişa cablului de alimentare din priza de perete.
• Încărcaţi electrozii de sudură în tava de extragere a cuptorului.
• Conectaţi fişa cablului de alimentare a cuptorului la o priză de alimentare cu curent,
conform recomandărilor din informaţiile tehnice. Asiguraţi-vă că priza de curent se
potriveşte cu tipul de fişă de alimentare a cuptorului.
• Pentru modelul disponibil cu termostat - setaţi temperatura dorită cu ajutorul
termostatului.
• Indicatorul luminos se va aprinde şi va rămâne aprins până când cuptorul atinge
temperatura setată.
• Indicatorul luminos se va stinge când cuptorul a atins temperatura setată dorită.
NOTĂ!
Asiguraţi-vă că scoateţi electrozii de sudură din ambalajele lor înainte de a-i introduce în tava
de extragere a cuptorului.
ANEXĂ
NUMERE DE CATALOG
Ordering number Denomination Type Notes
0700 100 127 Portable electrode storage PSE-10 Single phase 240 V AC 50/60 Hz
Documentaţia tehnică este disponibilă pe Internet la: www.esab.com
0448 025 001
- 5 -
© ESAB AB 2023
ANEXĂ
SCHEMĂ ELECTRICĂ
0448 025 001
- 6 -
© ESAB AB 2023
ANEXĂ

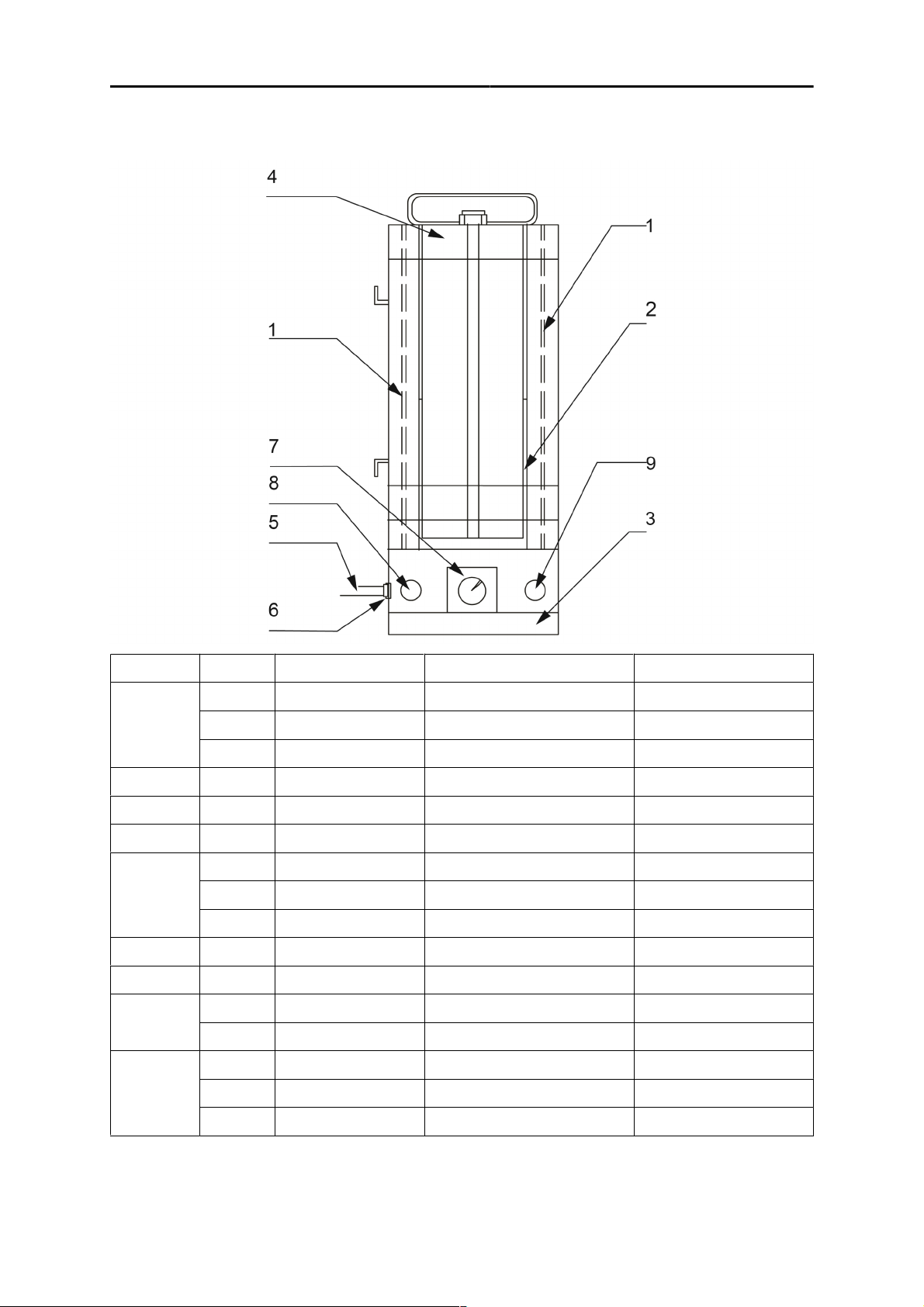

COMANDAREA PIESELOR DE SCHIMB
Item no. Qty. Ordering number Description Notes
2 0700 100 112 Heating element 230V
1
2 1 0700 100 133 Puller tray 10kg
3 1 0700 100 134 Bottom cover
4 1 0700 100 135 Top cover
5
6 1 0700 100 121 Cable gland
7 1 0700 100 032 Thermostat
8
9
2 0700 100 113 Heating element 110V
2 0700 100 114 Heating element 24V
1 0700 100 118 Power cord 230V with plug
1 0700 100 119 Power cord 110V with plug
1 0700 100 120 Power cord 24V with plug
1 0700 100 122 Fuse holder
1 0700 100 141 Fuse (glass) 5A
1 0700 100 124 Pilot lamp 230V
1 0700 100 125 Pilot lamp 110V
0448 025 001
1 0700 100 126 Pilot lamp 24V
- 7 -
© ESAB AB 2023
