ESAB PSE-10 Instruction manual [hr]

PSE-10

Priručnik s uputama

0448 025 001  HR  20230315

SADRŽAJ

1 SIGURNOST

1.1 ZNAČENJE SIMBOLA

1.2 Mjere opreza

2 UVOD

..........................................................................................................................................

2.1 Upotreba i svrha peći
3 TEHNIČKI PODACI
4 UGRADNJA

4.1 Rad
NARUDŽBENI BROJEVI
SHEMA OŽIČENJA

...............................................................................................................................

..................................................................................................

................................................................................................................

..................................................................................................

.....................................................................................................................

................................................................................................................................

................................................................................................................................

.......................................................................................................................

...............................................................................................................................

NARUČIVANJE REZERVNIH DIJELOVA

.............................................................................................

4
4
4

4
4

5
5
5

5
6
7

0448 025 001

- 3 -

© ESAB AB 2023

1  SIGURNOST

1 SIGURNOST

1.1 ZNAČENJE SIMBOLA

U cijelom priručniku: Znači oprez! Budite na oprezu!

OPASNOST!
Znači neposrednu opasnost koja će, ako se ne izbjegne, trenutačno dovesti do
ozbiljne tjelesne ozljede ili smrti.

UPOZORENJE!
Znači potencijalnu opasnost koja bi mogla dovesti do tjelesne ozljede ili smrti.

OPREZ!
Znači opasnost koja bi mogla dovesti do manje ozljede.

UPOZORENJE!

Prije korištenja pročitajte i usvojite priručnik s uputama te se
pridržavajte uputa na svim oznakama, sigurnosnih praksi
poslodavca i sigurnosnih listova (SDS).

1.2 Mjere opreza

STRUJNI UDAR – može biti smrtonosan

• Električne dijelove pod naponom ili elektrode nemojte dodirivati golom
kožom, mokrim rukavicama ili mokrom odjećom.

• Izolirajte se od dijelova na kojima radite i uzemljite se.

• Provjerite sigurnost radnog položaja.

OPASNOST OD POŽARA

• Nemojte upotrebljavati ako je oštećen pojni kabel ili na peći uočite
neobične promjene temperature (koje nisu preporučene u
priručniku/tehničkom listu), jer tako možete uzrokovati požar.

• Pobrinite se da u blizini ne bude zapaljivih materijala

VRUĆA POVRŠINA - dijelovi mogu uzrokovati opekline

• Ne dirajte dijelove bez zaštite za ruke.

• Prije rukovanja ili rada s opremom pričekajte na njeno hlađenje.

• Za rukovanje vrućim dijelovima koristite odgovarajuće alate i / ili izolirane
rukavice za zavarivanje kako biste spriječili opekotine.

2 UVOD

2.1 Upotreba i svrha peći

Model peći PSE-10 konstruiran je za sušenje i skladištenje elektroda za elektrolučno zavarivanje na
željenoj, unaprijed postavljenoj temperaturi radi uklanjanja vlažnosti. Da bi se postiglo ispravno
sušenje, osigurao udio vlažnosti te omogućilo skladištenje, željenu temperaturu moguće je postaviti
prema preporukama proizvođača elektrode. Ovu peć treba upotrebljavati samo za preporučene
postave i namjenu.

0448 025 001

- 4 -

© ESAB AB 2023

4  UGRADNJA

3 TEHNIČKI PODACI

PSE-10

Kapacitet Do 10kg (22lbs.)

Napon 240V (jednofazni)

Frekvencija 50/60Hz

Izlazna snaga 400W

Temperatura 60 – 200 °C (140 – 392 °F)

Vanjske dimenzije (Ø/visina, cm) 22 × 60

Težina (bez elektroda) 8kg (17lbs.)

4 UGRADNJA

NAPOMENA!

Provjerite jesu li tehničke specifikacije na proizvodu u skladu s vašom električnom mrežom.

Provjerite podatke o naponu i frekvenciji te provjerite postoji li kvar koji može utjecati na rad
proizvoda.

4.1 Rad

UPOZORENJE!

Kada se peć ne upotrebljava, utikač pojnog kabela odvojite od zidne utičnice.

• Položite elektrode za zavarivanje na izvlačni pladanj peći.

• Utikač pojnog kabela peći priključite na utičnicu napajanja sukladno preporukama iz
tehničkih podataka. Električna utičnica mora biti prikladna za vrstu električnog utikača
kojim je opremljena peć.

• Na modelu s termostatom – željenu temperaturu postavite na termostatu.

• Svjetlosni indikator UKLJUČIT će se i ostati će UKLJUČEN dok peć ne postigne
unaprijed postavljenu temperaturu.

• Kada peć dostigne željenu postavljenu temperaturu, svjetlosni indikator ISKLJUČUJE
se.

NAPOMENA!

Elektrode za zavarivanje prije polaganja na izvlačni pladanj peći obavezno izvadite iz
pakiranja.

DODATAK

NARUDŽBENI BROJEVI

Ordering number Denomination Type Notes

0700 100 127 Portable electrode storage PSE-10 Single phase 240 V AC 50/60 Hz

Tehnička dokumentacija dostupna je na internetskoj adresi: www.esab.com

0448 025 001

- 5 -

© ESAB AB 2023

DODATAK

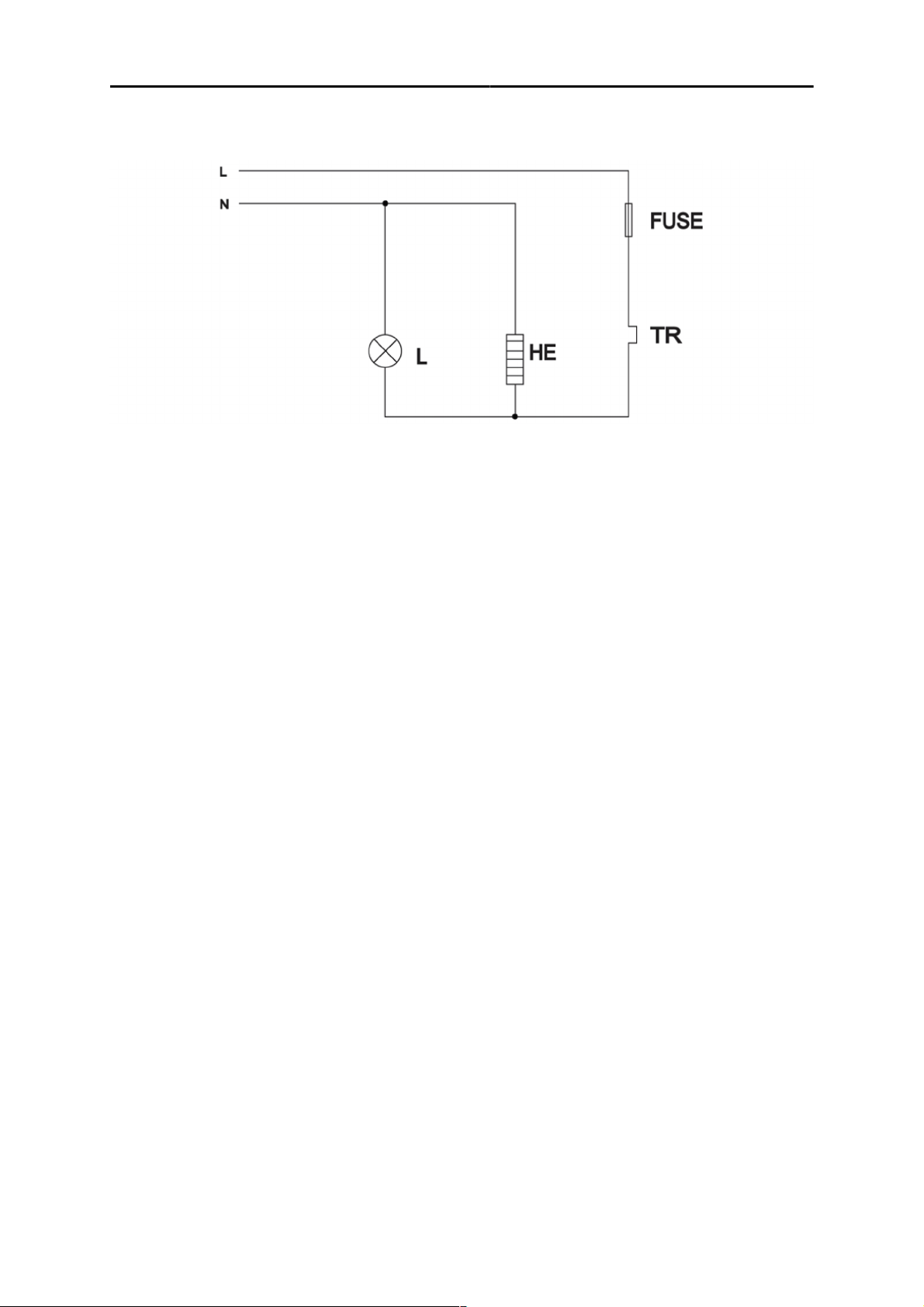

SHEMA OŽIČENJA

0448 025 001

- 6 -

© ESAB AB 2023

DODATAK

NARUČIVANJE REZERVNIH DIJELOVA

Item no. Qty. Ordering number Description Notes

2 0700 100 112 Heating element 230V

1

2 1 0700 100 133 Puller tray 10kg

3 1 0700 100 134 Bottom cover

4 1 0700 100 135 Top cover

5

6 1 0700 100 121 Cable gland

7 1 0700 100 032 Thermostat

8

9

2 0700 100 113 Heating element 110V

2 0700 100 114 Heating element 24V

1 0700 100 118 Power cord 230V with plug

1 0700 100 119 Power cord 110V with plug

1 0700 100 120 Power cord 24V with plug

1 0700 100 122 Fuse holder

1 0700 100 141 Fuse (glass) 5A

1 0700 100 124 Pilot lamp 230V

1 0700 100 125 Pilot lamp 110V

0448 025 001

1 0700 100 126 Pilot lamp 24V

- 7 -

© ESAB AB 2023

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

manuals.esab.com

Informacije o kontaktu potražite na http://esab.com
