El A21 PRB 17-- 49 / 33--90 / 60--170 es un equipo para empalmar tubos mediante
soldeo TIG.
Las herramientas de soldeo se y están adaptadas
para recibir corriente del equipo de alimentación
eléctrica LTO 160, LTO 250, LTP 450. LTS 160,
LTS 250, LTS 320. Si se precisara alambre de
aportación, se utiliza la unidad de avance de
alambre MEI 21.
Las herramientas de soldeo están
construidas con u n sistema de
mordazas especial que permite la
sujeción rápida y exacta del tubo.
Con este sistema, el par de
mordazas (4) bloquea la herramienta de
soldeo en el tubo cuando se presiona el
palanca de bloqueo (1) contra la empuñadura. Al soldar sólo gira la corona
dentada (3) con las piezas montadas en ella.
Para el movimiento circular se usa una unidad de accionamiento (2) compuesta por
un motor de corriente continua con magnetismo permanente y un transductor de
pulsos para la regulación del número de revoluciones. El motor recibe tensión del
equipo de control (equipo de alimentación eléctrica).
dsa8d1ca
-- 1 0 9 --
ES
4 CARACTERISTICAS TÉCNICAS
Herramienta para soldar tubos PRB 17--49 PRB 33--90
Enfriada
pour agua
Corriente máxima de soldeo a 100% de
intermitencia (A)
Diámetro exterior del tubo (mm) 17--49 33--90
Velocidad de giro (r.p.m.) 0,12 -- 2,4 0,08 -- 1,6
Peso excepto cable y paquete de mangueras (kg) 2,8 3,2
Longitud del paquete de tubo (m) 7 7
Diámetro del electrodo de tungsteno (mm) 1,6 / 2,4 1,6 / 2,4
Diámetro del alambre de aportación (mm) 0,6 / 0,8 / 0,9 Fe, SS 0,6 / 0,8 / 0,9 Fe, SS
Unidad de accionamiento
Tensión máxima de inducido (V CC))
Corriente máxima de inducido (A CC)
Número de revoluciones del rotor a 20 V (r.p.m.)
Desmultiplicación mecánica
250 100 250 100
48
0,5
6950
246:1
Enfriada
por aire
Enfriada
pour agua
246:1
Enfriada
por aire
48
0,5
6950
Herramienta para soldar tubos PRB 70--170
Enfriada pour
agua
Corriente máxima de soldeo a 100% de intermitencia (A) 250 100
Diámetro exterior del tubo (mm) 60--170
Velocidad de giro (r.p.m.) 0,05 -- 0,95
Peso excepto cable y paquete de mangueras (kg)) 4,4
Longitud del paquete de tubo (m) 7
Diámetro del electrodo de tungsteno (mm) 1,6 / 2,4
Diámetro del alambre de aportación (mm) 0,6 / 0,8 / 0,9 Fe, SS
Unidad de accionamiento
Tensión máxima de inducido (V CC))
Corriente máxima de inducido (A CC)
Número de revoluciones del rotor a 20 V (r.p.m.)
Desmultiplicación mecánica
Enfriada por aire
48
0,5
6950
246:1
5 INSTALACIÓN
La instalación deberá hacerla un profesional autorizado.
dsa8d1ca
¡ADVERTENCIA!
Las piezas giratorias pueden provocar accidentes. Proceda con mucho
cuidado.
-- 1 1 0 --
ES
S Equipo de alimentación eléctrica LTO 160, LTO 250, ver las instrucciones de uso
0456 779 xxx
S Equipo de alimentación eléctrica LTP 450 ver las instrucciones de uso
0456 634 xxx
S Equipo de alimentación eléctrica LTS 160, LTS 250, ver las instrucciones de uso
0458 343 xxx
S Equipo de alimentación eléctrica LTS 320, ver las instrucciones de uso
0457 690 xxx
S Unidad de avance de alambre MEI 21, ver las instrucciones de uso
0443 831 xxx
5.1 Conexión
Herramienta de soldeo engriada pour agua
A Cable del motor de rotación D Manguera de entrada del agua de refrige-
ración
B Guía de electrodo E Cable de soldeo
C Manguera de salida del agua de refrigera-
ción
F Manguera de gas
Herramienta de soldeo engriada pour aire
A Cable del motor de rotación E Cable de soldeo
B Guía de electrodo F Manguera de gas
dsa8d1ca
-- 1 1 1 --
ES
6 OPERACION
En la página 108 hay instrucciones de seguridad generales para el manejo de
este equipo. Léalas antes de usarlo.
S Equipo de alimentación eléctrica LTO 160, LTO 250, ver las instrucciones de uso
0456 779 xxx
S Equipo de alimentación eléctrica LTP 450 ver las manual de programación
0456 638 xxx
S Equipo de alimentación eléctrica LTS, ver las manual de programación
0457 706 xxx
¡ADVERTENCIA!
Para evitar daños en la herramienta de soldeo, compruebe que el cable de retorno esté
conectado a la pieza de trabajo y que el electrodo de tungsteno se encuentre en la posición
inicial antes de empezar a soldar.
6.1 Sujeción de la herramienta de soldeo
S Ajustar el diámetro correcto del tubo con el
tornillo de regulación (3) cuando la
palanca de bloqueo (1) esté en posición
cerrada.
S Abrir la herramienta de soldeo con la
palanca de bloqueo (1).
S Girar aproximadamente 1/4 de vuelta
más en el tornillo de ajuste (3)
para conseguir la pretensión
correcta.
¡Aviso! Una pretensión mayor
puede deformar la tenaza, con un
desplazamiento del centro y una soldadura errónea como consecuencia.
En la soldadura con equipo para una dimensión del tubo de 8-- 17 mm (ver
accesorios, pág. NO TAG se ha de fijar la herramienta de soldeo con la unidad
motriz en posición vertical o, como alternativa, se ha de aplicar un apoyo o
descarga bajo la unidad motriz, para evitar que la herramienta de soldeo gire
alrededor del tubo.
S Cerrar nuevamente la herramienta de soldeo con la palanca de bloqueo (1).
S Desacoplar la corona dentada con el brazo de liberación (2).
S Girar la corona dentada (4) aprox. 1,5 vueltas para enrollar el cable de conexión.
dsa8d1ca
-- 1 1 2 --
ES
6.2 Ajustes
Ajuste de la posición del electrodo en la unión soldada
S Ajustar la distancia del electrodo en sentido
radial con el tornillo distanciador (2).
S Ajustar la posición del electrodo en
sentido axial con el tornillo de
regulación (1).
La fuerza de muelle del brazo del
portaelectrodos va regulada de
fábrica. Para su eventual ajuste,
ponerse en contacto con el
representante de ESAB más cercano
para obtener información.
Alimentación de hilo adicional
S Ver las instrucciones de uso, unidad
de avance de alambre MEI 21,
0443 831 xxx
Ajuste del alambre de aportación
S Ajustar la boquilla del alambre de
aportación (1) en sentido radial con
una llave hexagonal y realizar el
ajuste de precisión con el botón
giratorio (2).
6.3 Comienzo del soldeo
S Reclamar a la zona de trabajo el programa de soldeo (ver el manual de
programación).
S Pulsar el botón de puesta en marcha (A) en la caga de mando.
dsa8d1ca
-- 1 1 3 --
ES
6.4 Soldeo en lugares angostos
PRB 17--49
Herramienta para soldar tubos PRB 17--49
Enfriada pour agua Enfriada por aire
D C--C min D C-- C min
S
Completo. D±49 70+D D±49 70+D
S
Sin botón (1) de ajuste de precisión para
alambre
Puede ser necesario reemplazar (3) la
S
.
D±49 70+D/2 D±40
40<D±49
70+D/2
50+ D
cubierta de soplete (4) y el tornillo
distanciador por varantes más cortas.
S
Sin botón (1) de ajuste de precisión para
alambre
Sin placas de extremo (2).
S
S
Con espacio para cables en sentido axial.
S
Puede ser necesario reemplazar (3) la
.
D±34
34<D±49
56+ D/2
39+D
D±40 50+D/2
cubierta de soplete (4) y el tornillo
distanciador por varantes más cortas
.
S Con la boquilla de alambre de aportación
0443 880 880.
dsa8d1ca
-- 1 1 4 --
ES
PRB 33--90
Herramienta para soldar tubos PRB 33--90
Enfriada pour agua Enfriada por aire
S
Completo. D±68
68<D±90
S
Sin botón (1) de ajuste de precisión para
alambre
Puede ser necesario reemplazar (3) la
S
.
D±90 94+D/2 D±90 94+D/2
cubierta de soplete (4) y el tornillo
distanciador por varantes más cortas.
S
Sin botón (1) de ajuste de precisión para
alambre
Sin placas de extremo (2).
S
S
Con espacio para cables en sentido axial.
S
Puede ser necesario reemplazar (3) la
.
D±90 82+ D/2 D±64
cubierta de soplete (4) y el tornillo
distanciador por varantes más cortas
.
D C--C min D C--C min
94+D/2
60+D
D±68
68<D±90
94+D/2
60+D
82+D/2
64<D±90
50+D
dsa8d1ca
-- 1 1 5 --
ES
PRB 60--170
Herramienta para soldar tubos PRB 60--170
Enfriada pour agua Enfriada por aire
D C--C min D C--C min
S
Completo D±170 137+D/2 D±170 137+D/2
7 MANTENIMIENTO
¡ATENCIÓN!
La garantía que ofrece el proveedor quedará sin efecto si el cliente efectúa cualquier
reparación en la máquina durante el período de vigencia de dicha garantía.
7.1 Diariamente
Controlar que los cables y mangueras estén en perfecto estado.
7.2 Cuando sea necesario
Limpiar y engrasar todas las superficies de deslizamiento con grasa lubricante
nueva, art. núm. 0444 044 001 (BP Energrease LS EP 00).
dsa8d1ca
-- 1 1 6 --
ES

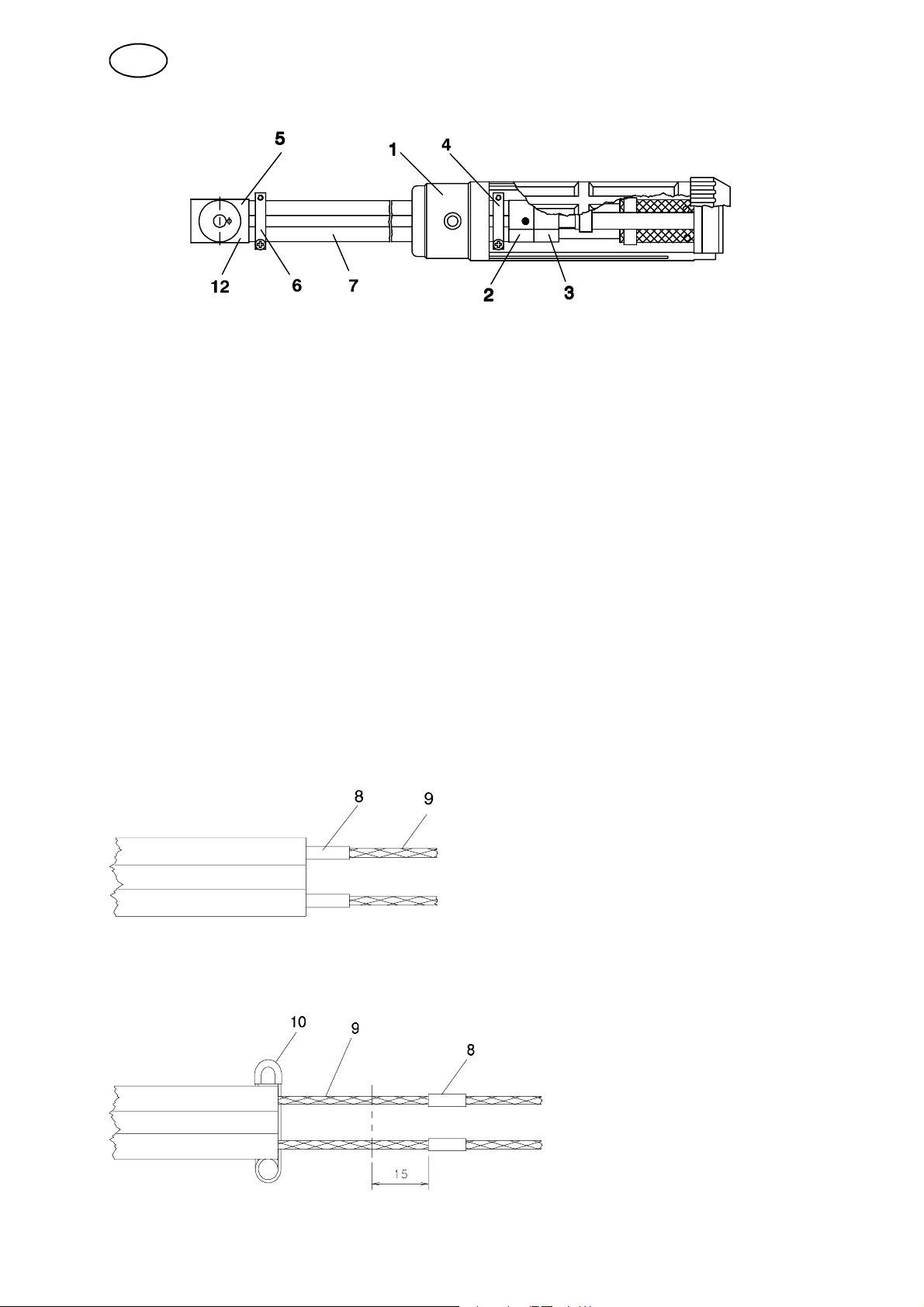

Cambio de portaelectrodo completo.
S Abrir la cubierta de protección.
S Desmontar los bloques de conexión (2) y (3) retirando los tornillos de cabeza
Allen.
S Desmontar la abrazadera (6).
S Sacar el portaelectrodos viejo (5) por la tapa de protección (1). Enviarlo, junto
con la grapa (6), al representante de ESAB más cercano para cambiarlo
conforme a nuestro sistema de recambio.
S Montar el nuevo portaelectrodo en orden inverso.
S Controlar que los anillos tóricos entre los bloques de conexión (2) y ( 3) estén
correctamente montados.
Reparación de conductor multipolar
¡ATENCIÓN! Esto deberá hacerlo personal de servicio autorizado por ESAB.
S Soltar las abrazaderas (4) y (6) del extremo deteriorado y retirar la
manguera (7).
S Soltar los niples de conductor (11) del portaelectrodo (12) /placa de bornass (2)
usando un soldador.
S Cortar la parte deteriorada de la manguera, dejando no obstante algunos cm
más de conductor.
S Pegar cinta adhesiva (8) alrededor de los conductores (9) a la altura del extremo
de la manguera, para marcar la longitud de la misma.
S Extraer los conductores (9) 60-- 70 mm de la manguera e impedir que retrocedan
usando una aguja imperdible o alambre metálico (10).
S Cortar los conductores ( 9) de modo que sean aprox. 15 m m más cortos que la
manguera.
dsa8d1ca
-- 1 1 7 --
ES

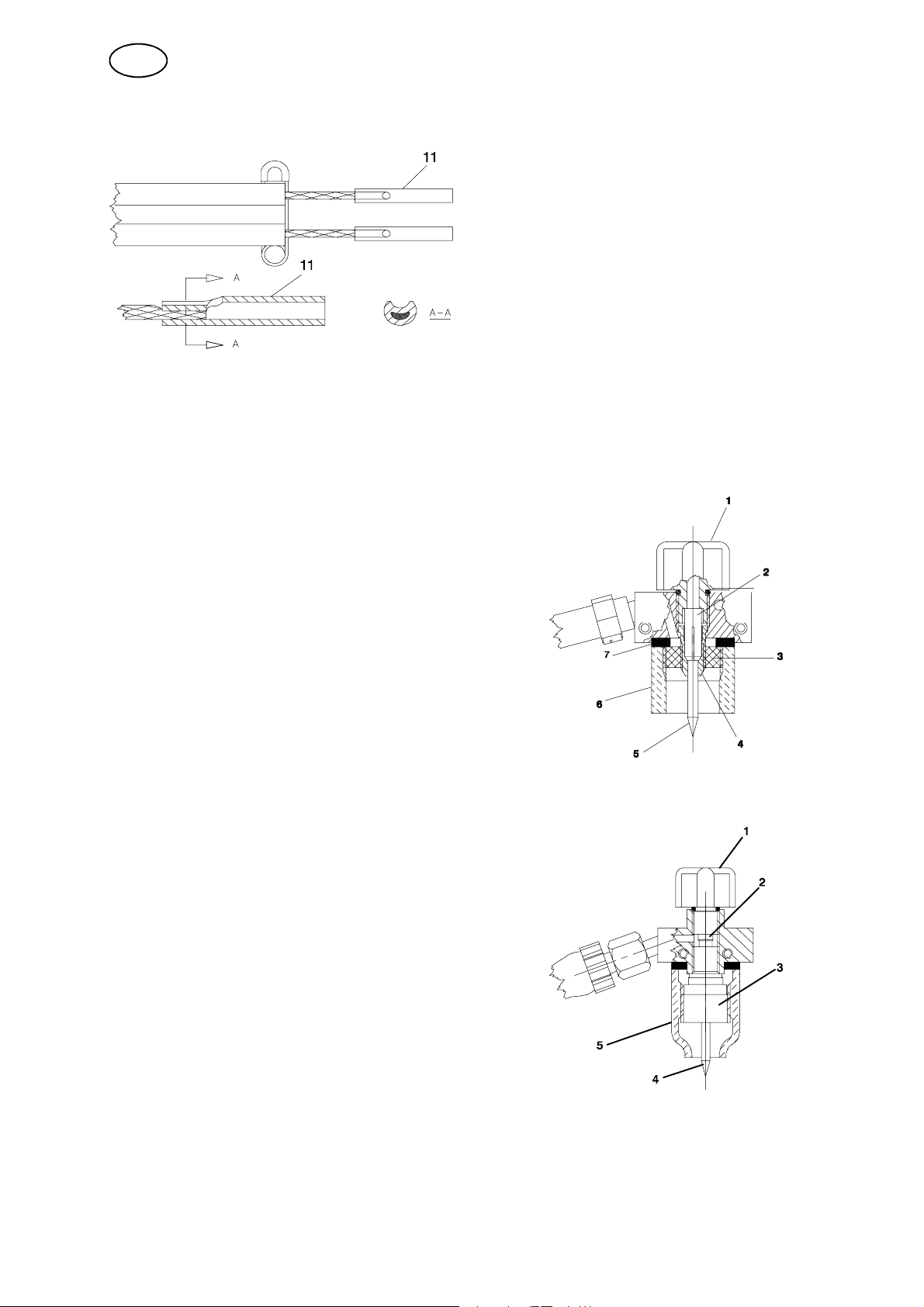

S Comprimir los nuevos niples de conductor (11) con unos alicates para cables u
otra herramienta apropiada.
S Soldar los niples de conductor (11) al portaelectrodo (12) /placa de bornas (2).
S Quitar la aguja imperdible/alambre metálico (10).
S Mojar los niples de conductor (11) y desplazar la manguera sobre ellos (7).
S Volver a colocar las abrazaderas (4) y (6).
7.3 Cambio de piezas de desgaste
Herramienta de soldeo engriada pour agua.
S Quitar la cubierta del soplete (1).
S Quitar el electrodo de tungsteno (5).
S Quitar el manguito de sujeción (2).
S Quitar la cubierta de gas (6).
S Desenroscar la boquilla de electrodo (4) de la
lente de gas (3) usando una llave hexagonal.
S Montar en orden inverso.
¡ATENCIÓN! Comprobar que la lente de gas (3) se monte
con el lado liso dirigido hacia la arandela de junta (7)
Herramienta de soldeo engriada por aire
S Quitar la cubierta del soplete (1).
S Quitar el electrodo de tungsteno (4).
S Quitar el manguito de sujeción (2).
S Quitar la cubierta de gas (5).
S Desenroscar de la lente de gas (3).
S Montar en orden inverso.
dsa8d1ca
-- 1 1 8 --
ES
7.4 Montaje del electrodo de tungsteno
Herramienta de soldeo engriada pour agua.
Una vez rectificado, el electrodo de tungsteno se
monta en el portaelectrodo obrando como sigue:
S Quitar la cubierta del soplete (1).
S Introducir el electrodo de tungsteno (5) en la
boquilla del electrodo (4) y manguito de sujeción (2).
S Sujetar el electrodo de tungsteno con la cubierta del
soplete (1).
Herramienta de soldeo engriada por aire
Una vez rectificado, el electrodo de tungsteno se
monta en el portaelectrodo obrando como sigue:
S Quitar la cubierta del soplete (1).
S Introducir el electrodo de tungsteno (4) de la
lente de gas (3) y manguito de sujeción (2).
S Sujetar el electrodo de tungsteno con la
cubierta del soplete (1).
7.5 Desmontaje de la tenaza de la herramienta.
La tenaza puede también montarse al revés en la herramienta, es decir con la
palanca de cierre hacia abajo.
8 PEDIDOS DE REPUESTOS
El A21 PRB 17--49 / 33--90 / 60--170 está diseñado y ensayado de acuerdo
con la norma internacional EN 60 292 (IEC 292 ).
Después de haber realizado una operación de servicio o reparación,
la empresa o persona de servicio que la haya realizado deberá cerciorarse
de que el equipo siga cumpliendo la norma antedicha.
Para encargar repuestos, diríjase al representante de ESAB más cercano (consulte
la contraportada). Al cursar el pedido, indique el tipo de máquina, su número de referencia y nombre, y el número de referencia del repuesto, que aparece en la lista
de repuestos. De este modo, la tramitación resultará más sencilla y se asegurará de
que recibe el repuesto correcto.
dsa8d1ca
-- 1 1 9 --
Loading...
