ESAB PRB 17-49, PRB 33-90, PRB 60-170 - A21 PRB 17-49, A21 PRB 33-90, A21 PRB 60-170 Instruction manual [it]

A21 PRB 17-49
A21 PRB 33-90
A21 PRB 60-170

101103105107109111102021110025108024042106023061104022041100020040060001

Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung

Manuel d’instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções

ПдзгЯет чсЮуещт

Valid for serial no. 538--xxx--xxxx0443 808 101 060209

SVENSKA 3..............................................

DANSK 16................................................

NORSK 30................................................

SUOMI 44................................................

ENGLISH 58..............................................

DEUTSCH 72.............................................

FRANÇAIS 86.............................................

NEDERLANDS 100.........................................

ESPAÑOL 114..............................................

ITALIANO 128..............................................

PORTUGUÊS 142..........................................

ЕЛЛЗНЙКБ 156.............................................

Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Ci riserviamo il diritto di variare le specifiche senza preavviso.
Reservamo--nos o direito de alterar as especificações sem aviso prévio.

ДйбфзсеЯфбй фп дйкбЯщмб фспрпрпЯзузт рспдйбгсбцюн ЧщсЯт рспейдпрпЯзуз.

-- 2 --

ITALIANO

1 DIRETTIVA 129........................................................

2 SICUREZZA 129.......................................................

3 INTRODUZIONE 130...................................................

4 DATI TECNICI 131......................................................

5 INSTALLAZIONE 132...................................................

5.1 Collegamenti 133..............................................................

6USO 134..............................................................

6.1 Bloccaggio della testa orbitale prima della saldatura 134............................

6.2 Regolazioni 135...............................................................

6.3 Avvio di saldatura 135..........................................................

6.4 Saldatura in spazi limitati. 136...................................................

7 MANUTENZIONE 138...................................................

7.1 Giornalmente 138.............................................................

7.2 In caso di necessità 138........................................................

7.3 Sostituzione dei pezzi usurati 140...............................................

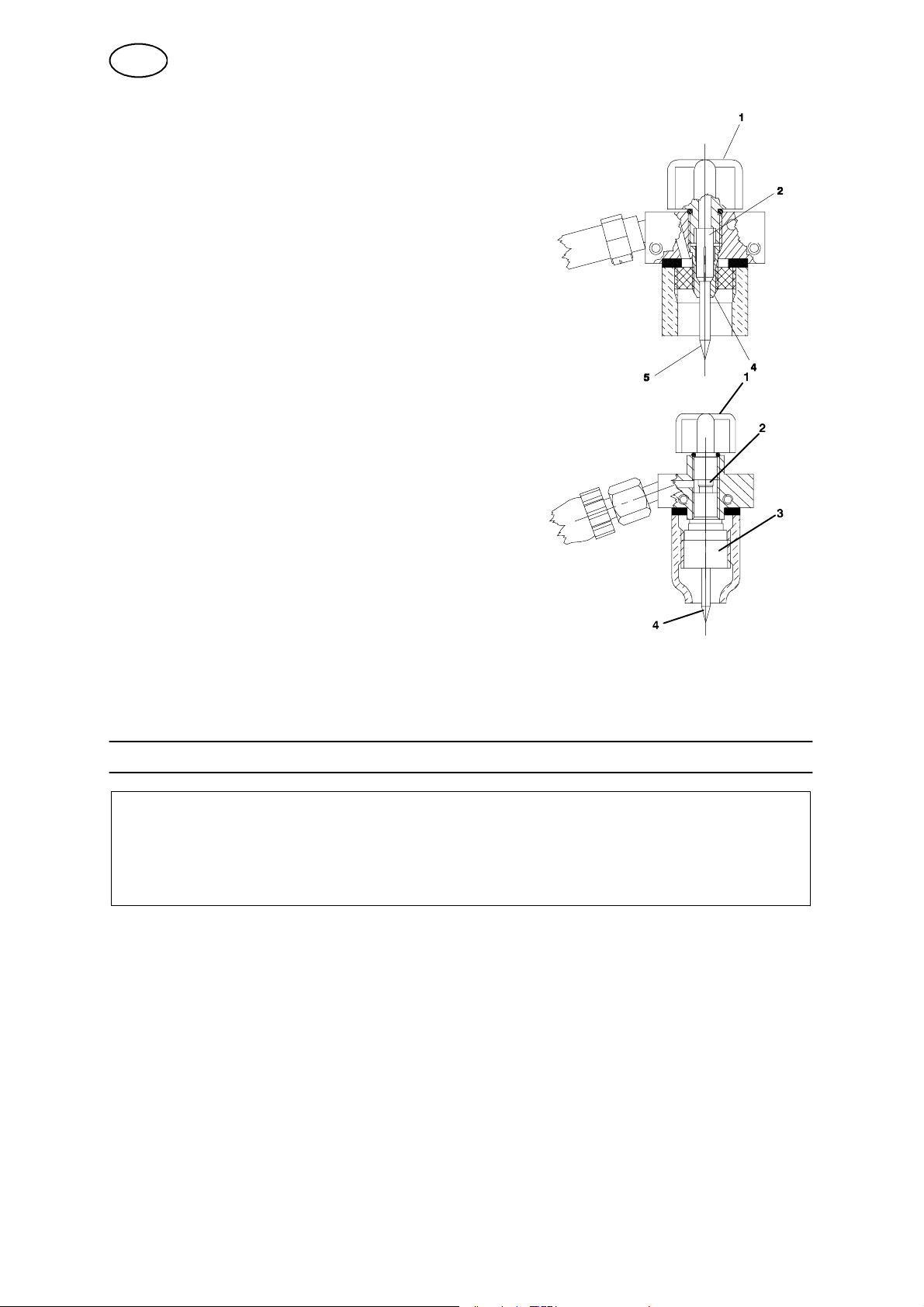

7.4 Montaggio dell’elettrodo wolfram 141.............................................

7.5 Smontaggio della pinza dall’attrezzatura 141......................................

8 ORDINAZIONE PEZZI DI RICAMBIO 141.................................

ELENCO RICAMBI 173....................................................

ACCESSORI 209..........................................................

TOCi

-- 1 2 8 --

IT

1 DIRETTIVA

DICHIARAZIONE DI CONFORMITA

Esab Welding Equipment AB, 695 81 Laxå Sweden, dichiara sotto la propria respon­sabilità che il attrezzatura per saldare A21 PRB 17--49 / 33--90 / 60--170 dal numero
di serie 645 è conforme alla norma EN 60292 ai sensi dei requisiti previsti dalla di­rettiva 89/392/CEE e successive integrazioni nella direttiva.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -------­Laxå 97--09--22

Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 12336

2 SICUREZZA

L’utilizzatore di un impianto per saldatura ESAB è responsabile delle misure di sicurezza per il per­sonale che opera con il sistema o nelle vicinanze dello stesso. Le misure di sicurezza devono sod­disfare le norme previste per questo tipo di impianto per saldatura. Queste indicazioni sono da con­siderarsi un complemento alle norme di sicurezza vigenti sul posto di lavoro.
Il sistema di saldatura automatica deve essere manovrato secondo quanto indicato nelle istruzioni
e solo da personale adeguatamente addestrato. Una manovra erronea, causata da un intervento
sbagliato, oppure l’attivazione di una sequenza di funzioni non desiderata, può provocare anomalie
che possono causare danni all’operatore o all’impianto.

1. Tutto il personale che opera con saldatrici automatiche deve conoscere:

S l’uso e il funzionamento dell’apparecchiatura
S la posizione dell’arresto di emergenza
S il suo funzionamento
S le vigenti disposizioni di sicurezza
S l’attività di saldatura

2. L’operatore deve accertarsi:

S che nessun estraneo si trovi all’interno dell’area di lavoro dell’impianto per saldatura prima

che questo venga messo in funzione

S che nessuno si trovi esposto al momento di far scoccare l’arco luminoso

3. La stazione di lavoro deve essere:

S adeguata alla funzione
S senza correnti d’aria

4. Abbigliamento protettivo

S Usare sempre l’abbigliamento di sicurezza previsto, per es. occhiali di protezione, abiti non

infiammabili, guanti protettivi.

S Non usare abiti troppo ampi o accessori quali cinture, bracciali o anelli che possano impi-

gliarsi o provocare ustioni.

5. Alltro

S Controllare che i previsti cavi di ritorno siano correttamente collegati.
S Ogni intervento sui componenti elettrici deve essere effettuato solo da personale specia-

lizzato.

S Le attrezzature antincendio devono essere facilmente accessibili in luogo adeguatamente

segnalato.

S Non eseguire mai lubrificazioni e interventi di manutenzione sull’impianto per saldatura

quando è in esercizio.

dsa8d1ia

-- 1 2 9 --

IT

ATTENZIONE

I LAVORI EFFETTUATI CON LA SALDATURA AD ARCO E LA FIAMMA OSSIDRICA SONO PERI­COLOSI. PROCEDERE CON CAUTELA. SEGUIRE LE DISPOSIZIONI DI SICUREZZA BASATE SUI
CONSIGLI DEL FABBRICANTE.

CHOCK ELETTRICO -- Può essere mortale

S Installare e mettere a terra l’elettrosaldatrice secondo le norme.
S Non toccare particolari sotto carico o gli elettrodi a mani nude o con attrezzatura di protezione

bagnata.

S Isolarsi dalla terra e dal pezzo in lavorazione.
S Assicurarsi che la posizione di lavoro assunta sia sicura.

FUMO E GAS -- Possono essere dannosi

S Tenere il volto lontano dai fumi di saldatura.
S Ventilare l’ambiente e allontanare i fumi dall’ambiente di lavoro.

IL RAGGIO LUMINOSO -- Puo causare ustioni e danni agli occhi

S Proteggere gli occhi e il corpo. Usare un elmo protettivo per saldatura adeguato e abiti di prote-

zione.

S Proteggere l’ambiente circostante con paraventi o schermature adeguate.

PERICOLO D’INCENDIO

S Le scintille della saldatrice possono causare incendi. Allontanare tutti gli oggetti infiammabili dal

luogo di saldatura.

RUMORE -- Un rumore eccessivo può comportare lesioni dell’udito

S Proteggere l’udito. Utilizzare cuffie acustiche oppure altre protezioni specifiche.
S Informare colleghi e visitatori di questo rischio.

IN CASO DI GUASTO -- Contattare il personale specializzato.

LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DELL’INSTALLAZIONE E DELL’USO.

PROTEGGETE VOI STESSI E GLI ALTRI!

3 INTRODUZIONE

La testa orbitale A21 PRB 17--49 / 33-- 90 / 60--170 è progettata per la
saldatura di giunti su tubi (testa a testa) in TIG.

Le teste orbitali sono un e sono predisposte per
essere collegate con il generatore di corrente
LTO 160, LTO 250, LTP 450, LTS 160,
LTS 250, LTS 320. Per saldatura con filo
d’apporto usare un alimentatore di filo
MEI 21.

Le teste orbitali sono costruite secondo
un particolare principio a pinza il
quale consente un montaggio rapido
e preciso della saldatrice sul tubo. Il
sistema a pinza consiste di una coppia di
ganasce (4) le quali bloccano la testa sul
tubo premendo la leva (1) contro
l’impugnatura. Durante la saldatura ruota solamente la corona dentata (3).

Per il movimento di rotazione viene usato una particolare motorizzazione (2) la quale
consiste di un motoriduttore a corrente continua con magnete permanente e di un
trasduttore a impulsi per la regolazione del numero di giri. La tensione al motore,
viene data dal gruppo di comando (generatore di corrente per saldatura).

dsa8d1ia

-- 1 3 0 --

IT

4 DATI TECNICI

Testa orbitale per saldatura di tubi PRB 17--49 PRB 33--90

Raffreddata

ad acqua

Corrente max di saldatura ad
intermittenza 100% (A)

Diametro esterno tubo (mm) 17--49 33--90
Velocità di avanzamento circolare (r/min) 0,12 -- 2,4 0,08 -- 1,6
Peso escluso cavi e gruppo flessibili (kg) 2,8 3,2
Lunghezza del fascio flessibili (m) 7 7
Diametro dell’elettrodo wolfram (mm) 1,6 / 2,4 1,6 / 2,4
Diametro filo di apporto (mm) 0,6 / 0,8 / 0,9 Fe, SS 0,6 / 0,8 / 0,9 Fe, SS

Unitá di avanzamento

Tensione dell’indotto massima (V DC)
Corrente dell’indotto massima (A DC)
Numero di giri dell’indotto a
20 volt (r/min)
Rapporto di riduzione meccanica

250 100 250 100

Raffreddata

ad aria

48

0,5

6950

246:1

Raffreddata

ad acqua

Raffreddata

ad aria

48

0,5

6950

246:1

Testa orbitale per saldatura di tubi PRB 60--170

Raffreddata ad

acqua

Corrente max di saldatura ad intermittenza 100% (A) 250 100
Diametro esterno tubo (mm) 60--170
Velocità di avanzamento circolare (r/min) 0,05 -- 0,95
Peso escluso cavi e gruppo flessibili (kg) 4,4
Lunghezza del fascio flessibili (m) 7
Diametro dell’elettrodo wolfram (mm) 1,6 / 2,4
Diametro filo di apporto (mm) 0,6 / 0,8 / 0,9 Fe, SS

Unitá di avanzamento

Tensione dell’indotto massima (V DC)
Corrente dell’indotto massima (A DC)
Numero di giri dell’indotto a 20 volt (r/min)
Rapporto di riduzione meccanica

Raffreddata ad aria

48

0,5

6950

246:1

dsa8d1ia

-- 1 3 1 --

IT

5 INSTALLAZIONE

La connessio n e a rete deve essere eseguita da personale adeguatamente ad­destrato.

ATTENZIONE!

Attenzione alle parti girevoli. Rischio di schiacciamento.

S Generatore di corrente per saldatura LTO 160, vedere istruzioni per l’uso

0456 779 xxx

S Generatore di corrente per saldatura LTP 450, vedere istruzioni per l’uso

0456 634 xxx

S Generatore di corrente per saldatura LTS 160, LTS 250, vedere istruzioni per

l’uso 0458 343 xxx

S Generatore di corrente per saldatura LTS 320, vedere istruzioni per l’uso

0457 690 xxx

S Alimentatore filo MEI 21, vedere istru zioni per l’uso 0443 831 xxx.

dsa8d1ia

-- 1 3 2 --

IT

5.1 Collegamenti

Saldatrice raffreddata ad acqu a

A Cavo motore -- rotazione D Flessibile acqua di raffreddamento

entrata

B Guidafilo E Cavo per saldatura
C Flessibile acqua di raffreddamento

uscita

Saldatrice raffreddata ad aria

A Cavo motore -- rotazione E Cavo per saldatura
B Guidafilo F Flessibile gas

F F lessibile gas

dsa8d1ia

-- 1 3 3 --

IT

6USO

Le norme generali di sicurezza per utilizzare questo impianto sono descritte a
pagina 129, leggerle attentamente prima dell’uso dell’impianto.

S Generatore di corrente per saldatura LTO 160, vedere istruzioni per l’uso

0456 779 xxx

S Generatore di corrente per saldatura LTP 450, vedere manuale di

programmazione 0456 638 xxx

S Generatore di corrente per saldatura LTS, vedere manuale di programmazione

0457 706 xxx

ATTENZIONE!

Per evitare danni alla attrezzatura di saldatura, controllare che il cavo di ritorno sia collegato al
pezzo in lavorazione e che l’elettrodo di tungsteno sia nella sua posizione di avvio prima dell’inizio
della saldatura.

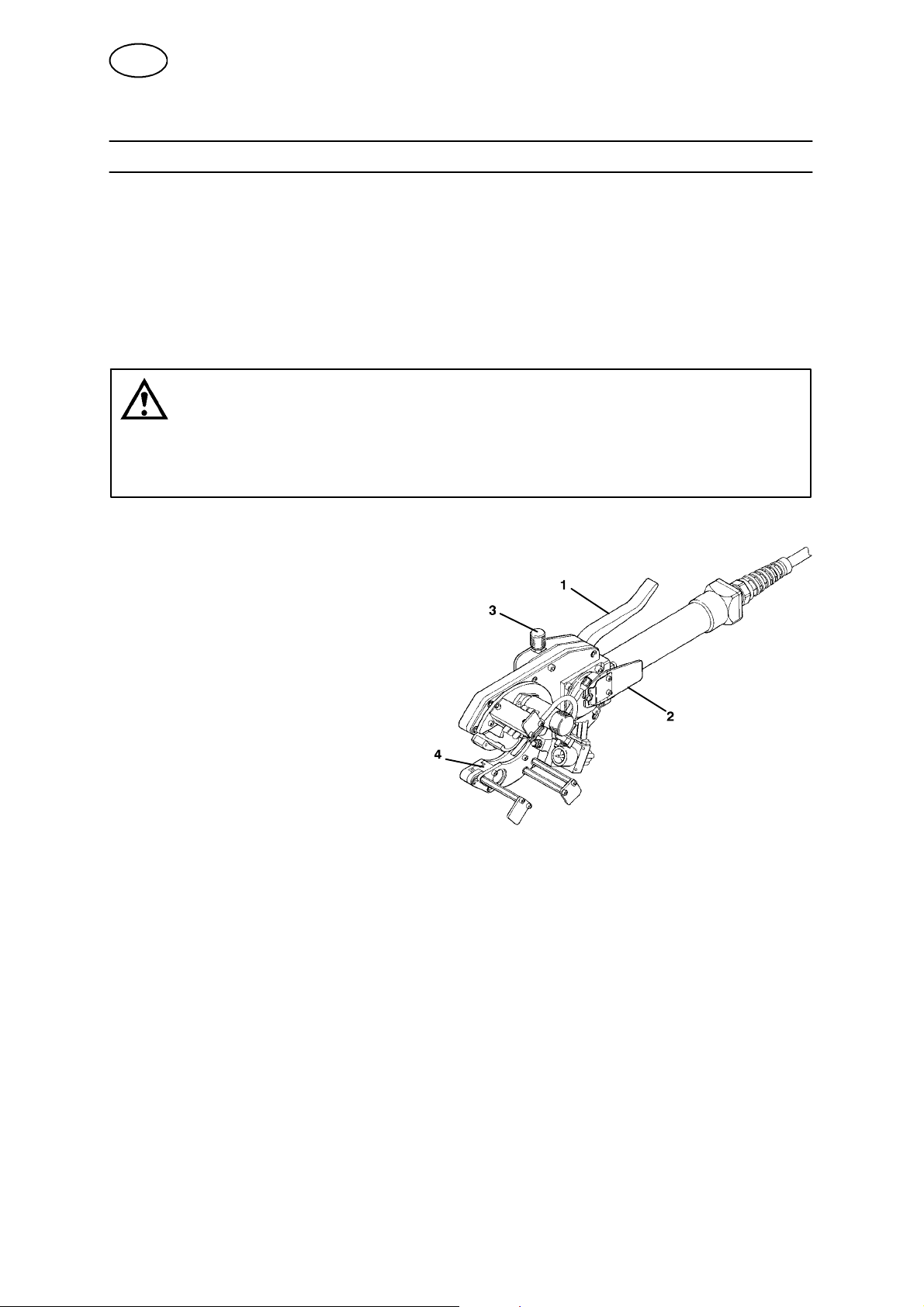

6.1 Bloccaggio della testa orbitale prima della saldatura

S Impostare il diametro del tubo con la vite di

regolazione (3) e tenere la leva di
bloccaggio (1) in posizione chiusa.

S Aprire le ganasce della testa orbitale

conlaleva(1).

S Avvitare ancora circa 1/4 di giro la

vite di regolazione (3) in modo di
ottenere un’idonea tensione.
OSSERVARE! Una tensione
troppo tesa può danneggiare la
testa orbitale di saldatura spostando
lateralmente il centro e causando di
conseguenza dei difetti di saldatura.

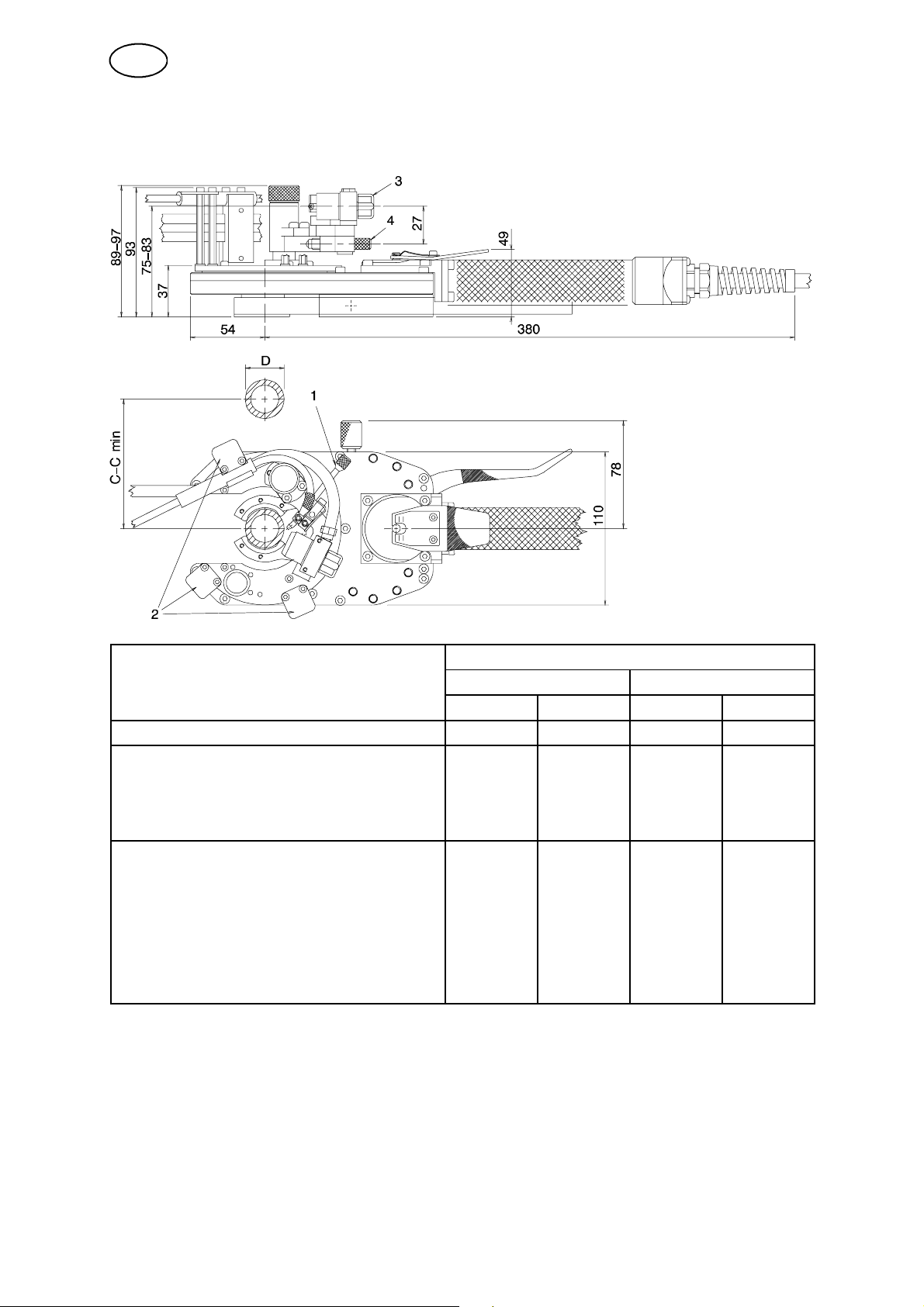

In saldatura con l’attrezzatura per delle dimensioni di tubi 8--17 m m (vedere
accessori a pagina 209) la testa orbitale deve essere bloccata con l’unità di
trazione in posizione verticale, oppure come alternativa applicare un supporto o
un equilibratore sotto l’unità di trazione per evitare che la testa orbita le si avvolgi
attorno al tubo.

S Richiudere la testa con la leva (1).
S Svincolare la corona dentata con la leva (2)
S Far ruotare la corona dentata (4) di circa 1,5 giri per avvolgere il fascio cavi di

collegamento.

dsa8d1ia

-- 1 3 4 --

IT

6.2 Regolazioni

Regolazione della posizione de ll’elettrodo
wolfram sul giunto della saldatura

S Regolare la distanza verticale

dell’elettrodo con la vite di
regolazione (2).

S Regolare la posizione radiale

dell’elettrodo con la vite di
regolazione (1).

La pressione della molla sul braccio
portaelettrodo è regolata in fabbrica.
Per eventuali ulteriori regolazioni
mettersi in contatto con un
rappresentante ESAB per
informazioni.

Alimentazione del filo d’apporto

S Vedere istruzioni per l’uso,

alimentatore filo MEI 21, 0443 831 xxx.

Regolazione del filo d’apporto

S Regolare la posizione assiale dell’ugello

del filo d’apporto (1) con una chiave per
viti con e sagono incassato e per una
regolazione fine con la manopola (2).

6.3 Avvio di saldatura

S Richiamare in saldatura l’attuale programma per la designata area (vedere il

manuale di programmazione).

S Premere il pulsante di avvio (A) sull’unità di impostazione.

dsa8d1ia

-- 1 3 5 --

IT

6.4 Saldatura in spazi limitati.

PRB 17--49

Utensile di saldatura di tubi PRB 17--49

Raffreddata ad acqua Raffreddata ad aria

D C--C min D C--C min

S Completo. D±49 70+D D±49 70+D
S Senza la manopola per la regolazione

fine (1) de filo d’apporto.

S La campana della torcia (3) e la vite

disanziale (4) possono essere sostituite con
una variante più corta.

S Senza la manopola per la regolazione

fine (1) de filo d’apporto.

S Senza le piastre di estremità (2).
S Con spazio per i cavi in senso assiale.
S La campana della torcia (3) e la vite

disanziale (4) possono essere sostituite con
una variante più corta.

S Con dell’ugello del filo d’apporto

0443 880 880 .

D±49 70+D/2 D±40

40<D±49

D±34

34<D±49

56+ D/2

39+D

70+D/2

50+D

D±40 50+D

dsa8d1ia

-- 1 3 6 --

IT

PRB 33--90

Utensile di saldatura di tubi PRB 33--90

Raffreddata ad acqua Raffreddata ad aria

D C--C min D C--C min

S Completo. D±68

68<D±90

S Senza la manopola per la regolazione

D±90 94+D/2 D±90 94+D/2

fine (1) de filo d’apporto.

S La campana della torcia (3) e la vite

disanziale (4) possono essere sostituite con
una variante più corta.

S Senza la manopola per la regolazione

D±90 82+ D/2 D±64

fine (1) de filo d’apporto.

S Senza le piastre di estremità (2).
S Con spazio per i cavi in senso assiale.
S La campana della torcia (3) e la vite

disanziale (4) possono essere sostituite con
una variante più corta.

94+D/2

60+ D

D±68

68<D±90

64<D±90

94+D/2

60+ D

82+D/2

50+ D

dsa8d1ia

-- 1 3 7 --

IT

PRB 60--170

Utensile di saldatura di tubi PRB 60--170

Raffreddata ad acqua Raffreddata ad aria

D C--C min D C--C min

S Completo D±170 137+D/2 D±170 137+D/2

7 MANUTENZIONE

NOTA!

Tutti gli impegni di garanzia assunti dal fornitore cessano di valere se il cliente
stesso, durante il periodo di garanzia, interviene nell’impianto per riparare eventuali
avarie.

7.1 Giornalmente

Controllare che i cavi e i flessibili non siano difettosi.

7.2 In caso di necessità

Pulire e lubrificare tutte le superfici di scorrimento con grasso lubrificante. numero di
articolo 0444 044 001 (BP Energrease LS EP 00).

dsa8d1ia

-- 1 3 8 --

IT

Sostituzione del portaelettrodo completo

S Aprire il carter di protezione (1).
S Smontare i blocchi di collegamento (2) e (3) svitando le vite ad esagono

incassato.

S Allentare la graffa (6).
S Estrarre il vecchio portaelettrodo (5) attraverso il carter di protezione (1).

Restituirlo assieme alla graffa (6) al più vicino rappresentante ESAB per la
sostituzione secondo il nostro sistema di scambio.

S Montare il nuovo portaelettrodo in ordine inverso.
S Controllare che gli anelli di tenuta O tra i blocchi di collegamento (2) e (3) siano

correttamente montati.

Riparazione del fascio cavo gas/corrente/acqua

A TTENZIONE! Questodeve essere effettuato da personale autorizzato della ESAB.

S Allentare le fascette di fissaggio (4) e (6) all’estremità della parte avariata e

sfilare il flessibile (7).

S Dissaldare con l’aiuto di un saldatore a stagno i raccordi (11) dal portaelettrodo

(12) / blocco di fissaggio.

S Tagliare la parte difettosa del flessibile, lasciando i conduttori di corrente alcuni

cm più lunghi.

S Fasciare del nastro adesivo (8) attorno ai conduttori di corrente (9) in modo da

contrassegnare la lunghezza del flessibile .

S Sfilare i conduttori di corrente (9) per 60--70 mm dal flessibile e impedire che

questi ritornino indietro usando un ago di sicurezza oppure del filo metallico
(10).

S Tagliare i conduttori di corrente (11) in modo che questi siano 15 mm più corti del

flessibile.

dsa8d1ia

-- 1 3 9 --

IT

S Bloccare schiacciando, con una pinza per cavi oppure con un altro attrezzo

idoneo, i nuovi raccordi (11).

S Saldare a stagno i raccordi di corrente (11) contro il portaelettrodo (12) /blocco di

fissaggio (2).

S Togliere l’ago di sicurezza/filo metallico (10).
S Bagnare i raccordi di corrente (11) e ricoprirli con il flessibile (7).
S Rimettere le fascette di fissaggio (4) e (6).

7.3 Sostituzione dei pezzi usurati

Saldatrice raffreddata ad acqu a

S Togliere la campana della torcia (1).
S Togliere l’elettrodo di wolfram (5).
S Togliere il manicotto di fissaggio (2).
S Togliere la campana del gas (6).
S Svitare l’ugello dell’elettrodo (4) dal diffusore del

gas (3) con l’aiuto di una chiave per viti con
esagono incassato.

S Montare in ordine contrario.
ATTENZIONE! Assicurarsi che la lente del gas (3) sia montata

con la parte liscia contro la rondella di tenuta (7).

Saldatrice raffreddata ad aria

S Togliere la campana della torcia (1).
S Togliere l’elettrodo di wolfram (4).
S Togliere il manicotto di fissaggio (2).
S Togliere la campana del gas (5).
S Svitare dal diffusore del gas (3).
S Montare in ordine contrario.

dsa8d1ia

-- 1 4 0 --

IT

7.4 Montaggio dell’elettrodo wolfram

Saldatrice raffreddata ad acqu a

Il montaggio dell’elettrodo wolfram sul portaelettrodo
dopo l’affilatura avviene come segue:

S Togliere la campana gas della torcia (1).
S Infilare l’elettrodo wolfram (5) attraverso

l’ugello del portaelettrodo (4) e manicotto di
fissaggio (2).

S Bloccare l’elettrodo wolfram con la campana

gas della torcia (1).

Saldatrice raffreddata ad aria

Il montaggio dell’elettrodo wolfram sul
portaelettrodo dopo l’affilatura avviene come
segue:

S Togliere la campana gas della torcia (1).
S Infilare l’elettrodo wolfram (4) dal diffusore del

gas (3) e manicotto di fissaggio (2).

S Bloccare l’elettrodo wolfram con la campana

gas della torcia (1).

7.5 Smontaggio della pinza dall’attrezzatura

La pinza può essere montata anche all’incontrario, cioè con la leva di bloccaggio
verso il basso.

8 ORDINAZIONE PEZZI DI RICAMBIO

A21 PRB 17--49 / 33--90 / 60--170 sono costruite e collaudate secondo le nor­me internazionali EN 60 292 (IEC 292).
Dopo l’effettuata assistenza oppure riparazione è di responsabilità dell’agen­zia di servizio di accertarsi che il prodotto non si differenzi dalle
summenzionate vigenti norme.

Le parti di ricambio vengono ordinate dal più vicino rappresentante ESAB, vedere
sull’ultima pagina di questo manuale. All’ordinazione indicare tipo di macchina e n u­mero di serie, descrizione e numero del ricambio secondo la lista delle parti di ricam­bio. Ciò semplifica l’espletamento dell’ordine e assicura forniture corrette.

dsa8d1ia

-- 1 4 1 --

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna--Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V .
Brussels
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Prague
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Copenhagen--Valby
Tel:[phone]
Fax:[phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel:[phone]
Fax:[phone]

GERMANY

ESAB GmbH
Solingen
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel:[phone]
Fax:[phone]

ITALY

ESAB Saldatura S.p.A.
Mesero (Mi)
Tel:[phone]
Fax:[phone]

THE NETHERLANDS

ESAB Nederland B.V.
Utrecht
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel:[phone]
Fax:[phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel:[phone]
Fax:[phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel:[phone]
Fax:[phone]

ESAB international AB
Gothenburg
Tel:[phone]
Fax:[phone]

SWITZERLAND

ESAB AG
Dietikon
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem--MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
Selangor
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Representative offices

BULGARIA

ESAB Representative Office
Sofia
Tel/Fax: [phone]

EGYPT

ESAB Egypt
Dokki--Cairo
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Representative Office
Bucharest
Tel/Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

LLC ESAB
St Petersburg
Tel: [phone]
Fax: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

ESAB AB
SE--695 81 LAXÅ
SWEDEN
Phone [phone]

www.esab.com

0511118
