ESAB PRB 17-49, PRB 33-90, PRB 60-170 - A21 PRB 17-49, A21 PRB 33-90, A21 PRB 60-170 Instruction manual [sv]
A21 PRB 17-49
A21 PRB 33-90
A21 PRB 60-170
101103105107109111102021110025108024042106023061104022041100020040060001
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
Manuel d’instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções
ПдзгЯет чсЮуещт
Valid for serial no. 538--xxx--xxxx0443 808 101 060209
SVENSKA 3..............................................
DANSK 16................................................
NORSK 30................................................
SUOMI 44................................................
ENGLISH 58..............................................
DEUTSCH 72.............................................
FRANÇAIS 86.............................................
NEDERLANDS 100.........................................
ESPAÑOL 114..............................................
ITALIANO 128..............................................
PORTUGUÊS 142..........................................
ЕЛЛЗНЙКБ 156.............................................
Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Ci riserviamo il diritto di variare le specifiche senza preavviso.
Reservamo--nos o direito de alterar as especificações sem aviso prévio.
ДйбфзсеЯфбй фп дйкбЯщмб фспрпрпЯзузт рспдйбгсбцюн ЧщсЯт рспейдпрпЯзуз.
-- 2 --
NEDERLANDS
1 RICHTLIJN 101........................................................
2 VEILIGHEID 101.......................................................
3 INLEIDING 102.........................................................
4 TECHNISCHE GEGEVENS 103..........................................
5 INSTALLATIE 104......................................................
5.1 Aansluiting 105...............................................................
6 GEBRUIK 106.........................................................
6.1 Lasgereedschap vastzetten voor lassen 106......................................
6.2 Instellingen 107...............................................................
6.3 Lasstart 107..................................................................
6.4 Lassen in nauwe ruimten. 108...................................................
7 ONDERHOUD 110......................................................
7.1 Dagelijks 110.................................................................
7.2 Zo nodig 110.................................................................
7.3 Slijtageonderdelen vervangen 1 12...............................................
7.4 Wolfraamelektrode monteren 1 13................................................
7.5 Gereedschapstang demonteren 1 13.............................................
8 BESTELLEN VAN RESERVEONDERDELEN 113..........................
RESERVEONDERDELENLIJST 173.........................................
ACCESSOIRES 209.......................................................
TOCh
-- 1 0 0 --
NL
1 RICHTLIJN
OVEREENSKOMSTIGHEIDSVERKLARING
Esab Welding Equipment AB, 695 81 Laxå Sweden, verklaart op eigen verantwoordelijkheid dat buizenlasgereedschap A21 PRB 17--49 / 33--90 / 60--170 van serienummer 645 overeenkomt met norm EN 60292 volgens richtlijn 89/392/EEG van de
Raad met toevoeging.
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -------Laxå 97--09--22
Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 12336
2VEILIGHEID
De gebruiker van een ESAB lasuitrusting draagt de uiteindelijke verantwoordelijkheid voor de veiligheidsmaatregelen die van toepassing zijn voor het personeel dat met of in de buurt van de
installatie werkt. De veiligheidsmaatregelen moeten voldoen aan de eisen die aan dit type
lasuitrusting gesteld worden. De inhoud van deze aanbevelingen moet beschouwd worden als
een aanvulling op de normale regels die van toepassing zijn voor een werkplaats.
Alle handelingen moeten uitgevoerd worden door personeel dat goed op de hoogte is van de
werking van de lasuitrusting. Een verkeerd maneuver kan tot een abnormale situatie leiden
waardoor de operateur gewond kan raken en de machine beschadigd kan worden.
1. Al het personeel dat met de machine werkt, moet goed op de hoogte zijn van:
S de bediening
S de plaats van de noodstop
S de werking
S de geldende veiligheidsvoorschriften
S de lastechniek
2. De operateur moet controleren:
S of er zich geen onbevoegden binnen het werkgebied van de lasuitrusting bevinden,
voor hij begint te werken.
S of er niemand op een onbeschermde plaats staat wanneer de lichtboog wordt ontsto-
ken.
3. De werkplaats moet:
S doelmatig zijn
S tochtvrij zijn
4. Persoonlijke veiligheidsuitrusting
S Draag altijd de voorgeschreven persoonlijke veiligheidsuitrusting zoals b.v. een lasbril,
onontvlambare kleding, lashandschoenen.
S Draag nooit loszittende kleding zoals sjaals, armbanden, ringen e.d. die beklemd kun-
nen raken, of brandwonden kunnen veroorzaken.
5. Algemene veiligheidsvoorschriften
S Controleer of de aangeduide retourleiders goed aangesloten zijn.
S Alleen bevoegd personeel mag aan de elektrische eenheden werken.
S De benodigde brandblusuitrusting moet gemakkelijk bereikbaar zijn op een duidelijk
aangegeven plaats.
S Wanneer de lasuitrusting in gebruik is, mag hij niet gesmeerd worden en mag er geen
onderhoud uitgevoerd worden.
dsa8d1ha
-- 1 0 1 --
NL
WAARSCHUWING
DE VLAMBOOG EN HET SNIJDEN KUNNEN GEVAARLIJK ZIJN VOOR UZELF EN VOOR ANDEREN; DAAROM MOET U VOORZICHTIG ZIJN BIJ HET LASSEN. VOLG DE VEILIGHEIDSVOORSCHRIFTEN VAN UW WERKGEVER OP. ZE MOETEN GEBASEERD ZIJN OP DE WAARSCHUWINGSTEKST VAN DE PRODUCENT.
ELEKTRISCHE SCHOK -- Kan dodelijk zijn
S Installeer en aard de lasuitrusting volgens de geldende normen.
S Raak delen die onder stroom staan en elektroden niet aan met onbedekte handen of met natte
beschermuitrusting.
S Zorg dat u geïsoleerd bent van aarde en van het werkstuk.
S Zorg ervoor dat u een veilige werkhouding hebt.
ROOK EN GAS -- Kunnen uw gezondheid schaden
S Zorg ervoor dat u niet met uw gezicht in de lasrook hangt.
S Ververs regelmatig de lucht in de werkruimte en zorg ervoor dat de lasrook en het gas afgezo-
gen worden.
LICHTSTRALEN -- Kunnen de ogen beschadigen en de huid verbranden
S Bescherm uw ogen en uw lichaam. Gebruik een geschikte lashelm met filter en draag altijd be-
schermende kleding.
S Scherm uw werkruimte af met geschikte beschermmiddelen of gordijnen, zodat niemand an-
ders gewond kan raken.
BRANDGEVAAR
S De vonken kunnen brand veroorzaken. Zorg er daarom voor dat er geen brandgevaarlijk mate-
riaal in de buurt is.
LAWAAI -- Geluidsoverlast kan het gehoor beschadigen
S Bescherm uw oren. Gebruik gehoorbeschermers of andere gehoorbescherming.
S Waarschuw omstanders voor de gevaren.
BIJ DEFECTEN -- Neem contact op met een vakman.
LEES DEZE GEBRUIKSAANWIJZING GRONDIG DOOR VOOR U
OVERGAAT TOT INSTALLATIE EN GEBRUIK.
BESCHERM UZELF EN ANDEREN!
3 INLEIDING
A21 PRB 17--49 / 33--90 / 60--170 is bestemd voor TIG--laswerkzaamheden aan
buisverbindingen.
Het buislasgereedschap is aangepast voor aansluiting
op lasstroombron LTO 160, LTO 250, LT P 450,
LTS 160, LTS 250, LTS 320. Gebruik
draadtransporteenheid MEI 21 bij behoefte aan
toevoergdraad.

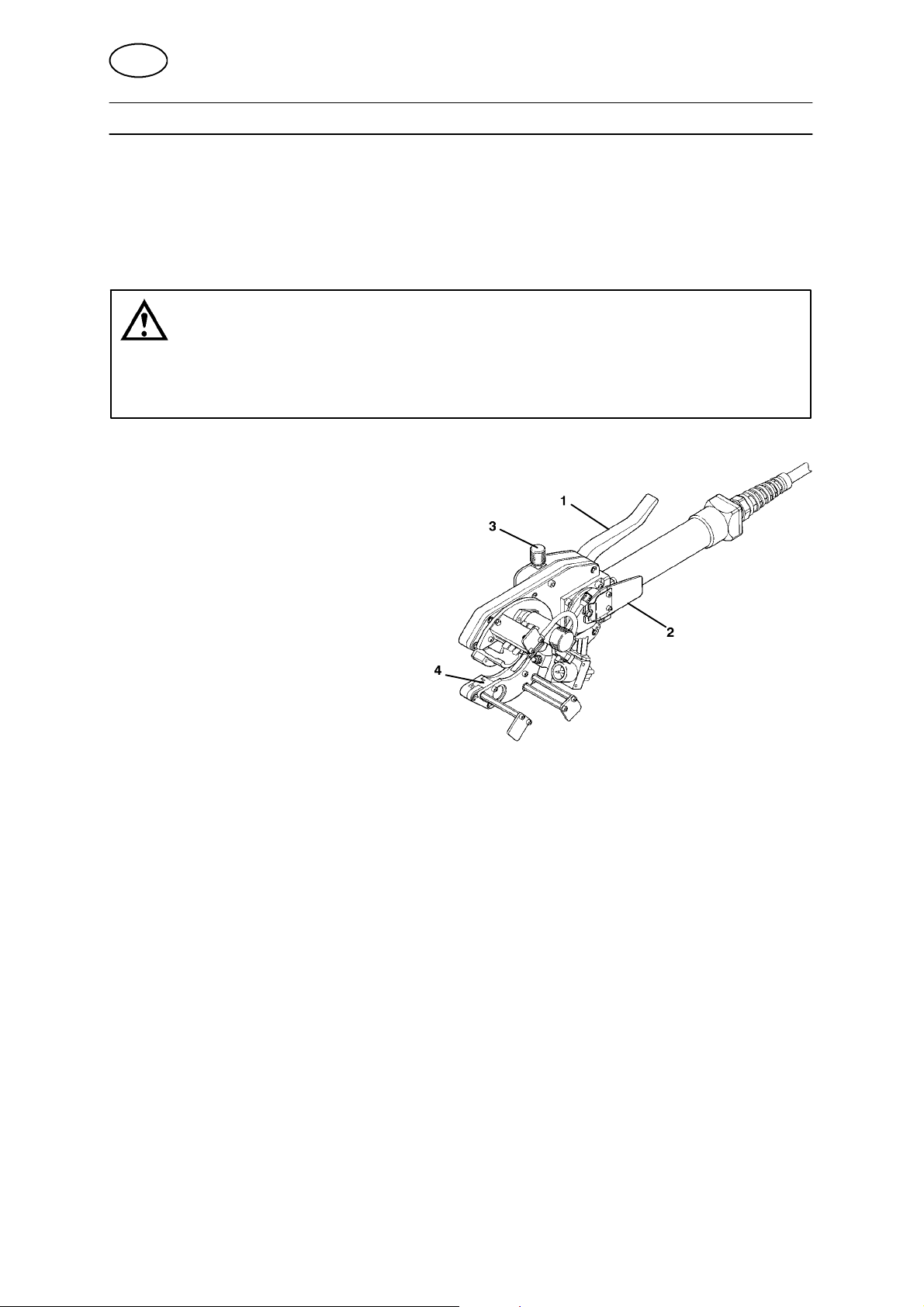

Het buislasgereedschap is geconstrueerd
volgens een speciaal tangprincipe dat het
mogelijk maakt verbindingen snel en
nauwkeurig vast te lassen. Het tangprincipe
houdt in dat het buislasgereedschap met
bekken (4) op de buis is vastgeklemd,
wanneer u de borghendel (1) tegen de hangreep aanduwt. Tijdens het lassen roteert
uitsluitend de tandkrans (3) met de daarop gemonteerde onderdelen.
Voor de draaiende beweging zorgt een aandrijfeenheid (2) bestaande uit een
permanent gemagnetiseerde gelijkstroommotor en een impulsgever voor de
toerentalregeling. De motor wordt vanaf de regeluitrusting (lasstroombron) van
spanning voorzien.
dsa8d1ha
-- 1 0 2 --
NL

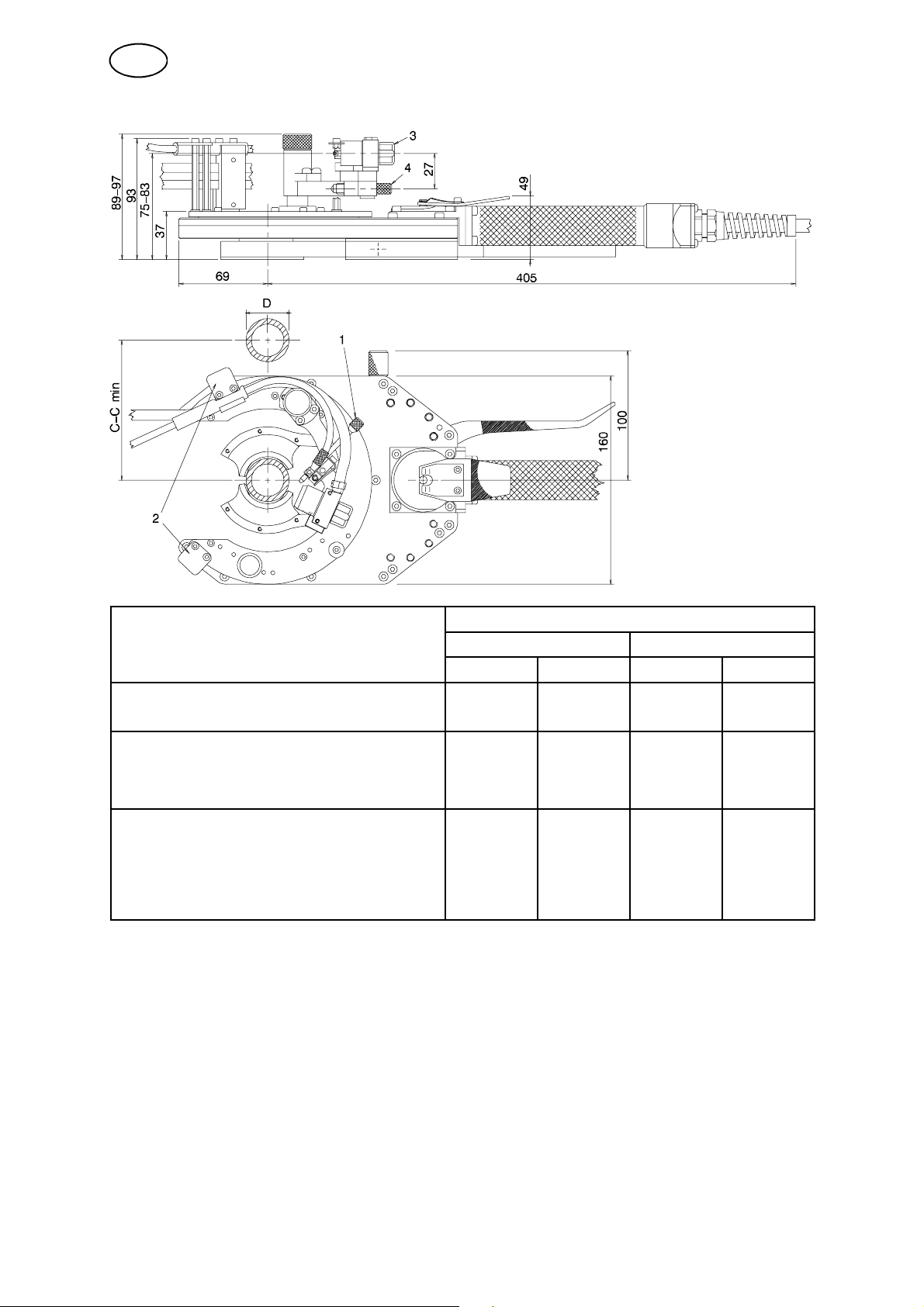

4 TECHNISCHE GEGEVENS
Buislasgereedschap PRB 17--49 PRB 33--90
Water--
gekoeld
Maximum lasstroom bij
100% intermittentie (A)
Buitendiameter buis (mm) 17--49 33--90
Rotatiesnelheid (r/min) 0,12 -- 2,4 0,08 -- 1,6
Gewicht excl. kabel en
slangenpakket (kg)
Lengte van het slangenpakket (m) 7 7
Wolfraamelektrode, diameter (mm) 1,6 / 2,4 1,6 / 2,4
Toevoegdraad diameter (mm) 0,6 / 0,8 / 0,9 Fe, SS 0,6 / 0,8 / 0,9 Fe, SS
Aandrijfeenheid
Max. ankerspanning (V DC)
Max. ankerstroom (A DC)
Toerental magneetanker bij
20 volt (r/min)
Mechanische overbrenging
250 100 250 100
246:1
Lucht--
gekoeld
2,8 3,2
48
0,5
6950
Water--
gekoeld
6950
246:1
Lucht--
gekoeld
48
0,5
Buislasgereedschap PRB 60--170
Water--gekoeld Lucht--gekoeld
Maximum lasstroom bij 100% intermittentie (A) 250 100
Buitendiameter buis (mm) 60--170
Rotatiesnelheid (r/min) 0.05 -- 0,95
Gewicht excl. kabel en slangenpakket (kg) 4,4
Lengte van het slangenpakket (m) 7
Wolfraamelektrode, diameter (mm) 1,6 / 2,4
Toevoegdraad diameter (mm) 0,6 / 0,8 / 0,9 Fe, SS
Aandrijfeenheid
Max. ankerspanning (V DC)
Max. ankerstroom (A DC)
Toerental magneetanker bij 20 volt (r/min)
Mechanische overbrenging
48
0,5
6950
246:1
dsa8d1ha
-- 1 0 3 --
