DK
Powercut
ä
1300/ 1600
Brugsanvisning
Valid for serial no. 034-xxx-xxxx0449 551 001 DK 20120905
- 2 -
1 SIKKERHED 4.......................................................
2 INDLEDNING 6......................................................
2.1 Udstyr 6...................................................................
3 TEKNISKE DATA 6..................................................
4 INSTALLATION 7....................................................
4.1 Kontrol af leverance og placering 8............................................
4.2 Netforsyning 9..............................................................
4.3 Tilslutning af luftforsyning 9...................................................
4.4 Tilslutning af returkabel 10.....................................................
4.5 Tilslutning af brænder 11......................................................
5 DRIFT 12.............................................................
5.1 Tilslutninger 12..............................................................
5.2 Betjeningsenhed 13..........................................................
5.2.1 Symbolforklaring 14......................................................
5.3 Skæring 15..................................................................
6 VEDLIGEHOLDELSE 16...............................................
6.1 Eftersyn og rengøring 16......................................................
7 FEJLFINDING 17......................................................
7.1 Fejlkoder 18.................................................................
8 RESERVEDELSBESTILLING 19........................................
SKEMA 20..............................................................
BESTILLINGSNUMMER 22...............................................
TILBEHØR 23...........................................................
Ret til ændring af specifikationer uden varsel forbeholdes.
TOCd
- 3 -
DK
1 SIKKERHED
Det er brugeren af ESAB-udstyr, som har det endelige ansvar for de ansvar for at de personer,
som arbejder med systemet eller i nærheden af det, overholder alle gældende sikkerhedsfor
skrifter. Sikkerhedsforskrifterne skal opfylde de krav, der stilles til denne type udstyr. Neden
stående råd bør følges i tillæg til de normale regler, der gælder for arbejdspladsen.
Al betjening skal udføres af uddannet personale, der er omhyggeligt instrueret i udstyrets funktion.
Ved betjeningsfejl kan der opstå farlige situationer, så svejseren kommer til skade eller udsty
ret bliver beskadiget.
1. Alt personale, som arbejder med udstyret, skal være omhyggeligt instrueret i:
S dets betjening
S placering af nødstop
S dets funktion
S gældende sikkerhedsforskrifter
S svejsning og skæring
2. Svejseren skal sørge for:
S at der ikke opholder sig uvedkommende inden for udstyrets arbejdsområde, inden det
sættes i gang.
S at ingen personer står ubeskyttet, når lysbuen tændes
3. Arbejdsområdet skal:
S være passende for opgaven
S være fri for træk
4. Personligt beskyttelsesudstyr
S Brug altid de foreskrevne personlige værnemidler, som f.eks. beskyttelsesbriller, flam
mesikkert tøj, beskyttelseshandsker.
S Vær omhyggelig med aldrig at bære løstsiddende beklædning, tørklæder, armbånd,
ringe el.lign., som kan hænge i eller forårsage brandskader.
5. Øvrigt
S Kontroller, at returlederen er korrekt tilsluttet.
S Indgreb i elektriske komponenter må kun foretages af autoriseret personale.
S Nødvendigt udstyr til ildslukning skal være lettilgængeligt og tydeligt markeret.
S Smøring og vedligeholdelse af udstyret må ikke udføres under drift.
bp16da
- 4 -
© ESAB AB 2011
DK
ADVARSEL
Svejsning og skæring kan være farligt for både svejser og omgivelser. Derfor skal der udvises forsig
tighed ved svejsning og skæring. Følg til enhver tid værkstedets og arbejdsgiverens anvisninger,
som bla. er baseret på følgende informationer.
ELEKTRISK STØD - Kan være dræbende
S Udstyret skal installeres og jordforbindes ifølge de til enhver tid gældende forskrifter i ”Stærkstrømsreg
lementet” og ”Fællesregulativet”.
S Rør aldrig ved spændingsførende dele eller elektroder med bare hænder eller iført våde eller fugtige
handsker eller vådt tøj.
S Sørg for under arbejdet selv at være isoleret fra jorden og/eller arbejdsemnet,
f eks ved brug af fodtøj med gummisål.
S Sørg for at stå støt og sikkert.
RØG OG GAS - Kan være sundhedsfarligt
S Hold ansigtet væk fra røgen.
S Brug ventilation og udsugning af røg.
SVEJSE-/SKÆRELYS - Kan ødelægge øjnene og give forbrændinger
S Beskyt øjnene og kroppen. Brug svejsehjelm med foreskrevet filtertæthed og beskyttende beklædning.
S Skærm af mod dem, der arbejder rundt omkring, med skærme eller forhæng.
BRANDFARE
S Gnister kan forårsage brand. Sørg derfor for at, der ikke er antændelige genstande i nærheden af svej
sepladsen.
STØJ - Kraftig støj kan skade hørelsen
S Beskyt ørerne. Brug høreværn eller anden beskyttelse af hørelsen.
S Advar folk i nærheden om risikoen.
VED FUNKTIONSFEJL - Kontakt en fagmand.
Læs brugsanvisningen omhyggeligt igennem inden installation og ibrugtagning
BESKYT DIG SELV OG ANDRE!
ADVARSEL!
Anvend ikke strömkilden til optøning af frosne rør.
OBS!
Udstyr af ”Class A” er ikke beregnet til brug i boliger med
strømforsyning fra det almindelige lavspændingsnet. Det kan være
problematisk at sikre elektromagnetisk kompatibilitet for udstyr af
”Class A” i sådanne lokaler som følge af såvel ledningsbårne som
luftbårne forstyrrelser.
OBS!
Dette produkt er kun beregnet til plasmaskæring.
bp16da
OBS!
Læs brugsanvisningen omhyggeligt igennem inden
installation og ibrugtagning
- 5 -
© ESAB AB 2011
DK
Indlever elektronisk udstyr på en genbrugsstation!
I henhold til direktiv 2002/96/EF samt national lovgivning om affaldshåndtering af
elektrisk og/eller elektronisk udstyr skal udtjent udstyr indleveres på en
genbrugsstation for elektrisk og elektronisk udstyr.
Som ansvarlig for udstyret er du efter loven forpligtet til at indhente information om
godkendte indsamlingssteder.
For yderligere oplysninger bedes du kontakte din nærmeste ESAB-repræsentant.
ESAB kan tilbyde nødvendig beskyttelse til skæring og øvrigt tilbehør.
2 INDLEDNING
Plasmastrømkilden Powercut 1300/1600 og plasmaskærebrænderen PT-38 udgør
et komplet og sikkert plasmaskæresystem til manuel skæring og kulbuefugning. Den
giver tilstrækkelig skæreeffekt for materialetykkelser op til 45 mm.
ESAB's tilbehør til produktet findes på side 23.
2.1 Udstyr
Strømkilden leveres med:
S strømforsyningskabel, 3 m
S brugsanvisning
S returkabel med klemme
S plasmaskærebrænder, 7,5 m, i henhold til ordreinformation på side 22.
3 TEKNISKE DATA
Powercut 1300 Powercut 1600
Netspænding 3-faset 400 V $10 % 50/60 Hz 3-faset 400 V $10 % 50/60 Hz
Netforsyning Ssc min. 4,0 MVA
Zmax. 0,04
Indstillingsområde 20–70 A 20–90 A
Tilladt belastning
60 % intermittens
100 % intermittens
Virkningsgrad ved
maksimumsstrøm
Tomgangsspænding U
Arbejdstemperatur
Transporttemperatur
Lydtryk ved tomgang < 70 dB(A) < 70 dB(A)
Mål l x b x h 706 x 322 x 379 mm 706 x 322 x 379 mm
Vægt 41 kg 41 kg
Isolationsklasse, transformator H H
Kapslingsklasse IP 23 IP 23
0
90 A/115 V
70 A/115 V
89 % 89 %
208 V 280 V
–10 til 40 °C –10 til 40 °C
–20 til 55 °C –20 til 55 °C
Ssc min. 4,0 MVA
Zmax. 0,04
90 A/115 V
70 A/115 V
bp16da
- 6 -
© ESAB AB 2011
DK
Netforsyning, S
Mindste tilladte kortslutningseffekt på nettet ifølge IEC 61000-3-12.
Netforsyning, Z
Største tilladte netimpedans ifølge IEC 61000-3-11.
Intermittensfaktor
Intermittensfaktoren angiver den tid i procent af en 10-minutters periode, som man kan svejse eller
skære ved en bestemt belastning. Intermittensfaktoren gjelder ved 40_C.
Kapslingsklasse
IP-koden angiver kapslingsklasse, dvs. graden af beskyttelse mod indtrængning af faste genstande
og vand. Udstyr mærket IP 23 er beregnet til indendørs og udendørs brug.
sc min.
maks.
4 INSTALLATION
Installationen skal udføres af en faguddannet person.
Korrekt installation er en vigtig forudsætning for en god, problemfri drift og et godt
resultat. Læs og følg disse anvisninger.
ADVARSEL!
ELEKTRISK STØD KAN DRÆBE!
Træf forsigtighedsforanstaltninger mod elektrisk stød. Sørg for, at al
strømforsyning er afbrudt – slå afbryderen fra ved stikkontakten, og træk apparatets
ledning ud af stikkontakten, før der udføres elektrisk arbejde på strømkilden.
ADVARSEL!
Apparatets stel skal ubetinget tilsluttes en godkendt beskyttelsesjord for at beskytte
mod elektrisk stød og elulykker. Sørg for, at beskyttelsesjordlederen ikke tilsluttes
en af faseklemmerne ved et uheld.
ADVARSEL!
Dårlige tilslutninger eller manglende tilslutning af returleder til arbejdsemnet kan
føre til dødbringende elektrisk stød.
bp16da
ADVARSEL!
Luftfilteranordninger må ikke benyttes – sådanne anordninger blokerer
køleluftstrømmen og medfører risiko for overophedning. Garantien bortfalder, hvis
der benyttes nogen form for luftfilter.
- 7 -
© ESAB AB 2011
DK
ADVARSEL!
Start IKKE udstyret med skærmen fjernet.
Tilslut IKKE udstyret, når det er under spænding, eller når det er løftet, eller når det
bæres.
Rør IKKE ved nogen del af brænderen, når strømforsyningen er slået til.
OBS!
Dette produkt er beregnet til industriel anvendelse. Ved brug i husholdningen kan dette
produkt forårsage radiostøj. Det er brugerens ansvar at tage de nødvendige
forholdsregler.
OBS!
Placer strømkilden mindst 3 meter fra skæreområdet, da gnister og slaggesprøjt ellers
kan beskadige strømkilden.
4.1 Kontrol af leverance og placering
1. Fjern emballagen. Efterse udstyret med henblik på eventuelle skader, som ikke
blev opdaget ved modtagelsen. Rapporter straks eventuelle skader til
transportselskabet.
2. Kontroller, at der ikke er efterladt nogen løsdele i emballagen. Kontroller, at
ventilationsåbningerne i kabinettets bagpanel ikke er blokeret af emballagemate
riale, som hindrer luftstrømmen gennem strømkilden.
Strømkilden har et løfteøje, som gør, at den nemt kan flyttes. Benyt kun
løfteudstyr, som kan klare strømkildens vægt. Vægten angives i tabellen
TEKNISKE DATA, se kapitel 3.

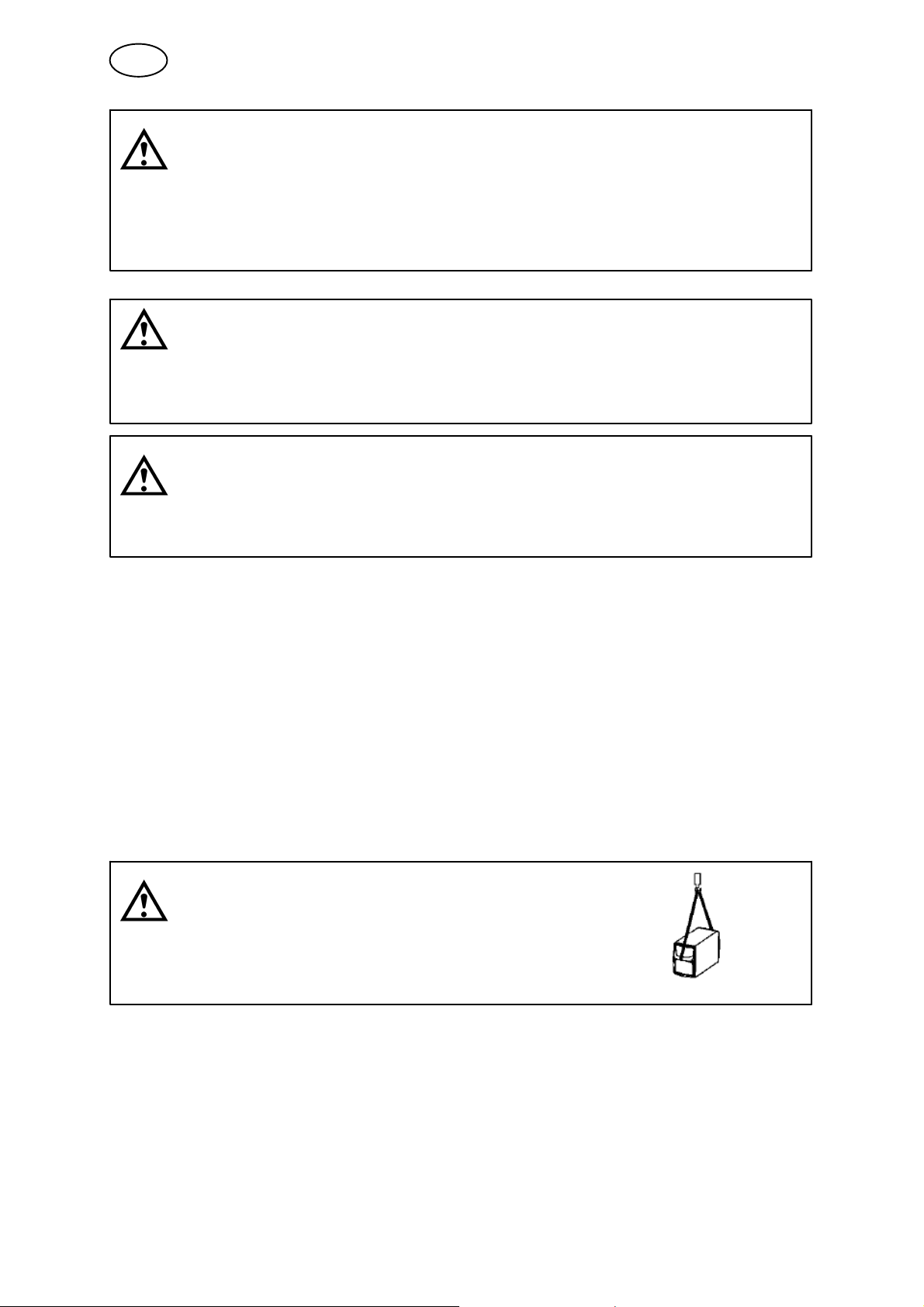

ADVARSEL!
Produktet skal løftes i henhold til billedet.
3. Placer strømkilden, så indtag og udblæsning af køleluft er frie. Mindste tilladte
afstand til væg eller andre hindringer er 30 cm.
4. Til skæring kræves en luftkilde, som giver ren og tør luft, mindst 236 l/m ved 6,2
bar. Lufttrykket til skæring må ikke overskride 10,3 bar, hvilket svarer til det
højeste indgangstryk for den medfølgende filterregulator.
bp16da
- 8 -
© ESAB AB 2011
