SUOMI 3................................................

Oikeudet muutoksiin pidätetään.

-- 2 --

SUOMI

1 TURVALLISUUS 4...................................................

2 JOHDANTO 7.......................................................

2.1 Yleistä 7...................................................................

2.2 Kytkentäohjeet kahdelle rinnakkaiskytketylle

hitsausvirtalähteelle ja yhdelle PEK-ohjausrasialle 8..............................

3 Sijaintikaavio 9......................................................

3.1 Sijaintikaavio - Hitsausvirtalähde LAF 631 9.....................................

3.2 Sijaintikaavio - Hitsausvirtalähde LAF 1001 10...................................

3.3 Sijaintikaavio - Hitsausvirtalähde LAF 1251/1601 11..............................

4 Rinnakkaiskytkentä 6 tyristorijärjestelmän käytössä 12.................

JOHDOTUSKAAVIO 14...................................................

VARAOSALUETTELO 17.................................................

TOCx

-- 3 --

1 TURVALLISUUS

ESAB-hitsauslaitteiston käyttäjä vastaa viime kädessä itse niistä varotoimenpiteistä, jotka koskevat järjestelmää käyttävää tai sen lähellä oleskelevaa henkilökuntaa. Turvallisuustoimenpiteiden on täytettävä tämäntyyppiselle hitsauslaitteistolle asetettavat vaatimukset. Tätä suositusta voidaan pitää lisäyksenä työpaikan yleisiin sääntöihin.

Hitsauslaitteistoa saavat käyttää vain sen toimintaan hyvin perehtyneet koulutetut henkilöt ja käytössä on noudatettava annettuja ohjeita. Virheellinen käyttö voi aiheuttaa epänormaalin tilanteen, jossa niin käyttäjä kuin laitteistokin voivat vahingoittua.

1. Kaikkien hitsauslaitteistoa käyttävien on oltava hyvin perillä:

S laitteen käytöstä S hätäpysäytyskatkaisimen sijainnista S laitteen toiminnasta S voimassa olevista turvamääräyksistä S hitsauksesta

2. Käyttäjän on ennen käynnistämistä huolehdittava:

S ettei hitsauslaitteiston työalueella ole asiaankuulumattomia. S ettei yksikään henkilö ole suojaamattomana, kun valokaari sytytetään

3. Työpaikan on:

S oltava tarkoitukseen sopiva S oltava vedoton

4. Henkilökohtainen suojavarustus S Käytä aina määräysten mukaisia henkilökohtaisia suojavarusteita,

kuten esim. suojalaseja, liekinkestäviä vaatteita ja suojakäsineitä.

S Älä käytä löysiä vaatteita tai vöitä, rannekkeita, sormuksia ym., jotka

saattavat takertua tai aiheuttaa palovammoja.

5. Muuta

S Tarkasta, että vaaditut maadoituskaapelit on liitetty kunnolla. S Sähkölaitteen saa huoltaa ja korjata vain valtuutettu sähköasentaja. S Tarvittavien palonsammutusvarusteiden on oltava hyvin saatavilla

selvästi merkityssä paikassa.

S Hitsauslaitteistoa ei saa voidella eikä huoltaa käytön aikana.

SafeArcW FI

-4-

VAROITUS

HITSAUS JA LEIKKAUS VOIVAT OLLA VAARALLISIA SEKÄ ITSELLESI ETTÄ MUILLE. OLE VAROVAINEN HITSATESSASI. NOUDATA TYÖNANTAJASI TURVAOHJEITA, JOIDEN TULEE PERUSTUA LAITTEEN VALMISTAJAN VAROITUSTEKSTIIN.

SÄHKÖISKU - Voi surmata

S Asenna ja maadoita hitsauslaitteet voimassaolevien määräysten mukaisesti. S Älä koske virtaa johtaviin osiin tai elektrodeihin paljain käsin tai märin

suojavarustein.

S Eristä itsesi maasta ja työkappaleesta. S Käytä turvallista työasentoa.

SAVU JA KAASU - Voi vaarantaa terveytesi

S Pidä kasvosi poissa hitsaussavusta. S Poista hitsaussavu jakaasu omalta ja muiden työpaikalta.

VALOKAARI - Voi vahingoittaa silmiä ja polttaa ihon

S Suojaa silmät ja keho. Käytä hitsauskypärää, jossa on silmiä säteilyltä suojaava

suodatin, sekä suojavaatteita.

S Suojaa lähettyvillä olevat sopivin suojaverhoin.

TULIPALON VAARA

S Kipinät voivat aiheuttaa tulipalon. Huolehdi, ettei tulenarkoja esineitä ole

hitsauspaikan lähettyvillä.

MELU - Liiallinen melu voi vahingoittaa kuuloa

S Suojaa kuulosi. Käytä kuulonsuojaimia tai muita kuulon suojaamiseen tarkoitet-

tuja.

S Varoita sivullisia mahdollisista vaaroista.

VIAN SATTUESSA

S Ota yhteys ammattimieheen.

SafeArcW FI

LUE JA YMMÄRRÄ KÄYTTÖOHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ

SUOJAA ITSEÄSI JA MUITA!

-5-

HUOMAA!

Class A-laitetta ei ole tarkoitettu käytettäväksi asunnoissa, joiden virransyöttö tapahtuu yleisestä pinejänniteverkosta. "Class A"-laitteen sähkömagneettista yhteensopivuutta voi olla vaikea varmistaa sellaisissa asunnoissa sekä johtojen että ilman kautta kulkeutuvien häiriöiden takia.

VAROITUS!

Lue ja ymmärrä käyttöohjeet ennen asennusta ja käyttöä.

Sähkölaitteita ei saa hävittää talousjätteen mukana!

Sähkö- ja elektroniikkalaitteiden jätteenkäsittelyä koskevan direktiivin 2002/96/EY ja sen kansallisten sovellusten mukaan sähkö- ja elektroniikkaromu pitää kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätyslaitokseen. Paikallinen edustajamme antaa lisätietoa hyväksytyistä keräysjärjestelmistä.

Noudattamalla tätä direktiiviä suojelet ympäristöä!

VAROITUS!

Hitsausvirtalähdettä ja ohjausrasiaa PEH ei voi käyttää yhdessä.

SafeArcW FI

-6-

2 JOHDANTO

2.1 Yleistä

Rinnakkaiskytkentä voidaan tehdä kaikkien LAF-hitsausvirtalähteiden kanssa. Kunkin hitsausvirtalähteen virranotto riippuu sen koosta, katso seuraavasta.

Virtaliitäntä tulee tehdä samalla tavalla sekä Master- että Orja-liitäntään.

On mahdollista käyttää ns. kuuden tyristorin vaikutusta, kääntämällä ensisijainen päämuuntajan ensisijainen liitäntä, lue lisää sivulta 12.

Samankokoisten hitsausvirtalähteiden rinnakkaisliitäntä

Erikokoisten hitsausvirtalähteiden rinnakkaisliitäntä

Kun hitsausvirtalähteet ovat erikokoisia pienempää on käytettävä masterina.

Samankokoisten hitsausvirtalähteiden virranotto

Jos virtalähteet ovat samankokoisia, virranotto jakautuu tasaisesti.

*1 Maks. = 1 600 A *2 500 + 500 = 1 000 A

Master 500 A Orja 500 A

Erikokoisten hitsausvirtalähteiden virranotto

Jos virtalähteet ovat erikokoisia, virranotto jakautuu prosentuaalisesti tasaisesti.

*1 Maks = 1000+600= 1600 A *2 500+300 = 800 A

hga7d1xa

Master 500 A

-7-

Orja 300 A

2.2 Kytkentäohjeet kahdelle rinnakkaiskytketylle

hitsausvirtalähteelle ja yhdelle PEK-ohjausrasialle

1. Hätäpysäytysjohto W01, kytketään oheistettuunn kytkentälaitteeseen, joka puolestaan on asennettu KM2:een, sivun 14 kaavion (hitsausautomaatti) tai sivun 15 laitteen (automaatti) mukaisesti.

2. Orjaksi määritellyssä hitsausvirtalaitteessa tulee CN18 (nasta 1 ja 2) AP1:ssä silloittaa analogista ohjausta varten.

3. Käynnistä molemmat hitsausvirtalähteet ja kytke ESAT Master-hitsausvirtalähteeseen.

4. Aseta parametri 762 asetukseen 1, Master hakee orjaksi valitun hitsausvirtalähteen.

5. Aseta parametri 767 asetukseen 10, orjaksi valitun hitsausvirtalähteen noodin osoite.

6. Siirrä hitsausvirtalähteen ESAT-liitäntä, joka on määritelty orjaksi.

7. Aseta parametri 10 asetukseen 16, orjatoiminto.

8. Aseta parametri 67 asetukseen 0, arvona 1, jolloin hitsausvirtalähde jää odottamaan analogista signaalia.

9. Aseta parametri 712 asetukseen 0, jolloin langansyöttöä ei ohjaa orjaksi määritelty hitsausvirtalähde.

10. Aseta parametri 713 asetukseen 0, jolloin käyttömoottoria ei ohjaa orjaksi määritelty hitsausvirtalähde.

11. Aseta parametri 762 asetukseen 0, jolloin orja ei hae muuta virtalähdettä.

12. Aseta parametri 767 asetukseen 2, Masteriksi valitun hitsausvirtalähteen noodin osoite.

13. Aseta parametri 9000 asetukseen 10, orjaksi määritellyn hitsausvirtalähteen noodin osoite.

14. Katkaise jännite kummastakin hitsausvirtalähteestä.

15. Ota pois siltaus CN18 (nasta 1 ja 2) orjahitsausvirtalähteestä.

16. Ota pois siltaus CN11 Master-hitsausvirtalähteestä.

17. Kytke johto W02 hitsausvirtalähteisiin.

18. Kytke jännite orjahitsausvirtalähteeseen.

19. Kytke jännite Master-hitsausvirtalähteeseen.

20. Tarkista, että hätäpysäytysjohto toimii, jolloin molemmat hitsausvirtalähteet kytkeytyvät päältä (hätäpysäytysrele/hätäpysäytysliitännät). Palautuksen jälkeen hitsausvirtalähteet käynnistyvät normaalisti ja ovat valmiina käyttöön.

21. Varmista, etä r innakkainen virran arvo voidaan asettaa PEK:hen.

Lisätietoja piirikortin komponenttien sijainnista on LAF-hitsausvirtalähteen huoltokäsikirjassa.

hga7d1xa

-8-

3 Sijaintikaavio

3.1 Sijaintikaavio - Hitsausvirtalähde LAF 631

hga7d2xa

-9-

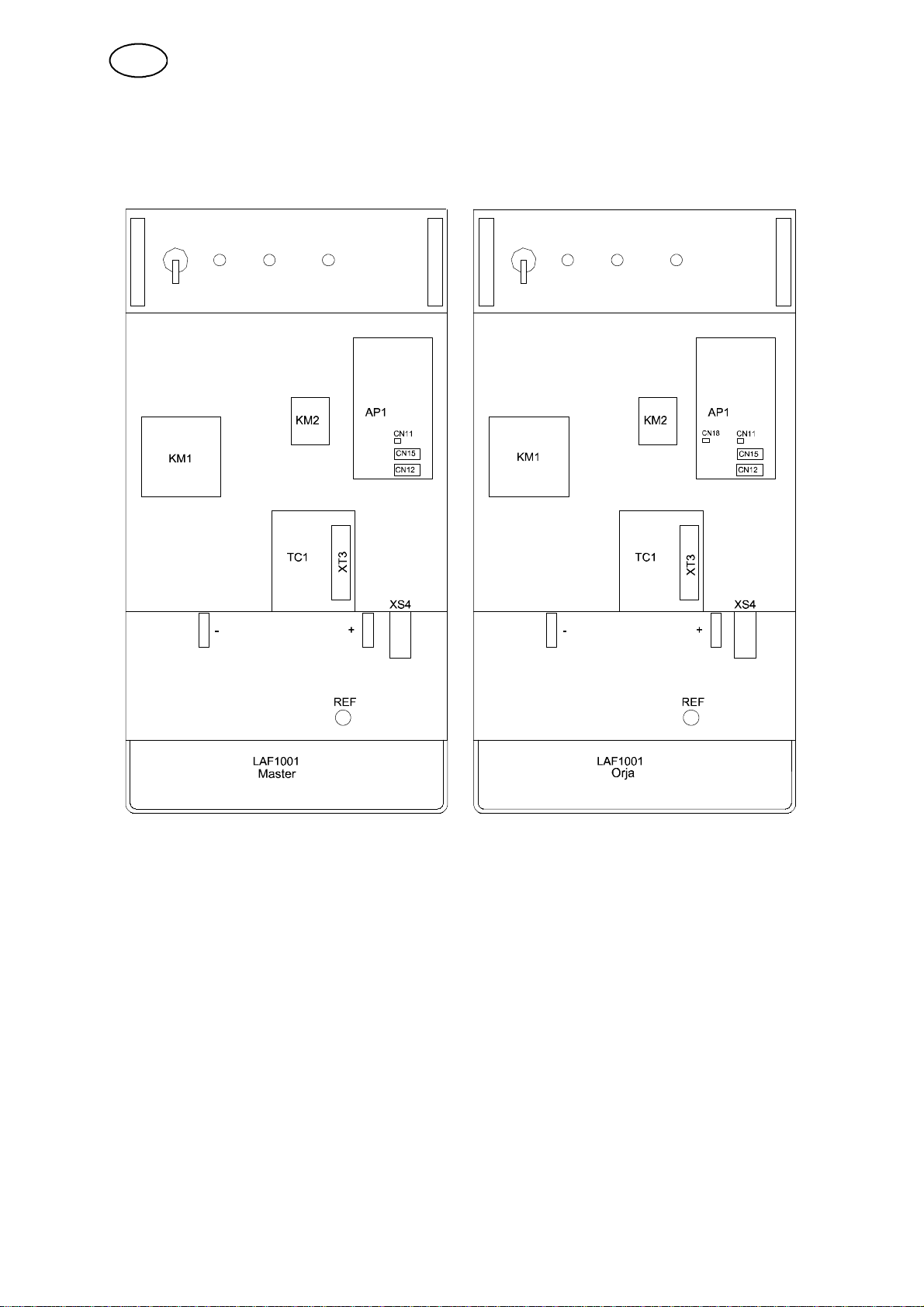

3.2 Sijaintikaavio - Hitsausvirtalähde LAF 1001

hga7d2xa

-10-

3.3 Sijaintikaavio - Hitsausvirtalähde LAF 1251/1601

hga7d2xa

-11-

4 Rinnakkaiskytkentä 6 tyristorijärjestelmän käytössä

Tässä tapauksessa master-/orja-hitsausvirtalähteet kytketään verkkovirtaan kuudella tyristorilla (kolme molemmissa virtalähteissä). Tämä tuottaa tulokseksi pehmeämmän hitsausvirran, koska vaiheensiirto on 60° 120°:n sijaan.

S Master+orja-kytkentä kuudella tyristorilla. Pidä mielessä, että orjan ensisijainen

käämitys on käänteinen.

S Vaiheensiirto tapahtuu 120°:sta to 60°:seen, katso alla olevasta kaaviosta.

S Seuraava siniaaltokaavio näyttää, että tasoittava vaikutus saadaan

orjamuuntajan inversiolla.

Vaatimuksena on, että hitsausvirtalähteet ovat samankokoisia ja että on mahdollista vaihtaa päämuuntajan ensiöpuolen tuloa ja lähtöä. Tämä tehdään helposti LAF 1001:ssä, 1251:ssä ja 1601:ssä, mutta sen on vaikeampaa LAF 631:ssä, koska muuntajan käämitys on kytketty suoraan pääkontaktoriin.

hga7d3xa

-12-

TÄRKEÄÄ!

Kytke oikea käämitys. Useimmissa virtalähteissä on käytettävissä useampi kuin yksi jännite. Tämä koskee erityisesti koneita, jotka on suunniteltu kytkettäväksi eri verkkojännitteisiin. Seuraavassa annetaan esimerkkejä siitä, miten master- ja orjalaitteet kytketään sähköverkkoon silloin kun käytetään virtalähteitä, joissa ei ole eri jännitteiden käyttöä mahdollistavia liitäntöjä.

hga7d3xa

-13-

JOHDOTUSKAAVIO

Tractor variant

hga7diag

-14-

Automation variant

hga7diag

-15-

sida

-16-

VARAOSALUETTELO

Edition 101001

Ordering no. Denomination Notes

0808573882 Parallel connection kit

SpareFram

-17-

sida

-18-

Item

Qty Ordering no. Denomination Notes

no.

0808573882 Parallel connection kit LAF-PEK

W01 4 0801389053 Cable 4x2x0.5, liycy W02 1 0458681908 Cable L=4 m

1 0436919007 Auxillary contact block

h808753s
