Parallel connection of LAF-welding power source

Οδηγίες χρήσεως

0449 546 001 110217

ΕΛΛΗΝΙΚΑ 3.............................................

Διατηρείται το δικαίωμα τροποπίησης προδιαγραφών Χωρίς προειδοποίηση.

-- 2 --

ΕΛΛΗΝΙΚΑ

1 ΑΣΦΑΛΕΙΑ 4........................................................

2 ΕΙΣΑΓΩΓΗ 7.........................................................

2.1 Γενικά 7....................................................................

2.2 Οδηγίες σύνδεσης για δύο παράλληλα συνδεμένες πηγές

ρεύματος συγκόλλησης και ένα κιβώτιο χειρισμού ΡΕΚ 8.........................

3 Σχέδιο θέσης 9......................................................

3.1 Σχέδιο θέσης -Πηγή ισχύος συγκόλλησης LAF 631 9.............................

3.2 Σχέδιο θέσης -Πηγή ισχύος συγκόλλησης LAF 1001 10............................

3.3 Σχέδιο θέσης -Πηγή ισχύος συγκόλλησης LAF 1251/1601 11.......................

4 Παράλληλη σύνδεση χρησιμοποιώντας τη λειτουργία έξι-θυρίστορ 12...

ΣΧΗΜΑ ΣΥΝΔΕΣΗΣ 14..................................................

ΠΙΠΑΚΑΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΜΕΡΩΝ 17...................................

TOCy

-- 3 --

1 ΑΣΦΑΛΕΙΑ

Οι χρήστες αυτόματου εξοπλισμού συγκόλλησης ESAB έχουν την aπόλυτη aυθύνη να εξαsφαλίζουν ότι, οποeοσδήποτε εργάζεται με ή κοντά στον εξοπλισμό, λαμβάνει όλα τα σχετικά μέτρα ασφαλείας. Τα μέτρα ασφάλειας πρέπει να πληρούν τις απαιτήσεις που ισχύουν γι' αυτόν τον τύπο εξοπλισμού συγκόλλησης. Οι ακόλουθες συστάσεις μπορεί να θεωρηθεί ως συμπληρωματικές των κανονικών προδιαγραφών που ισχύουν για τον τόπο εργασίας.

Όλες οι εργασίες πρέπει να εκτελούνται από εκπαιδευμένο προσωπικό, πλήρως εξοικειωμένο με τη λειτουργία του εξοπλισμού συγκόλλησης. Ένας λανθασμένος χειρισμός ενδέχεται να οδηγήσει σε επικίνδυνες καταστάσεις, οι οποίες μπορεί να προκαλέσουν τραυματισμό του χειριστή και ζημία στον εξοπλισμό.

1. Κάθε προσωπικό, που χρησιμοποιεί τον εξοπλισμό συγκόλλησης, θα πρέπει να γνωρίζει καλά:

S το χειρισμό του S πού βρίσκεται ο διακόπτης κινδύνου S τη λειτουργία του διακόπτη S τις ισχύουσες προδιαγραφές ασφάλειας S συγκόλληση

2. Ο χειριστής πρέπει να επιβεβαιώνεtαι ότι:

S κανένα μη εξουσιοδοτημένο άτομο δεν βρίσκεται στο χώρο εργασίας όταν

τίθεται σε λειτουργία ο εξοπλισμός.

S κανένα άτομο δεν είναι απροφύλαχτο κατά τη στιγμή που ανάβει το φωτεινό

τόξο.

3. Ο τόπος εργασίας πρέπει:

S να είναι κατάλληλος για την εργασία αυτή S να μην είναι εκτεθειμένος σε ρεύματα αέρα.

4. Προσωπικός προστατευτικός εξοπλισμός.

S Χρησιμοποιείτε πάντοτε τον συνιστώμενο ατομικό προστατευτικό εξοπλι-

σμό, όπως πχ. προστατευτικά γυαλιά, πυρίμαχο ρουχισμό, προστατευτικά γάντια.

S Μη φοράτε χαλαρά αντικείμενα, όπως μαντήλια, βραχιόλια, δαχτυλίδια

κ.λπ., τα οποία μπορούν να σκαλώσουν και να προκαλέσουν εγκαύματα.

5. Γενικές προφυλάξεις

S Βεβαιωθείτε ότι το καλώδιο επιστροφής είναι συνδεμένο καλά. S Επεμβάσεις σε εξοπλισμό υψηλής τάσης πρέπει να γίνονται μόνο από

ειδικευμένο ηλεκτρολόγο.

S Ο κατάλληλος πυροσβεστικός εξοπλισμός θα πρέπει να είναι σαφώς

επισημασμένος και εύκολα προσιτός.

S Ηλίπανσηκαισυντήρησητουεξοπλισμούδενπρέπειναδιεξάγονται

ενόσω αυτός βρίσκεται σε λειτουργία.

SafeArcW GR

-4-

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

ΣΥΓΚΟΛΛΗΣΗ ΚΑΙ ΚΟΠΗ ΜΕ ΗΛΕΚΤΡΙΚΟ ΤΟΞΟ ΜΠΟΡΕΙ ΝΑ ΠΡΟΚΑΛΕΣΟΥΝ ΤΡΑΥΜΑΤΙΣΜΟ ΣΕ ΑΛΛΑ ΑΤΟΜΑ. ΝΑ ΕΙΣΤΕ ΠΡΟΣΕΧΤΙΚΟΙ ΟΤΑΝ ΕΚΤΕΛΕΙΤΕ ΣΥΓΚΟΛΛΗΣΗ. ΖΗΤΗΣΤΕ ΑΠΟ ΤΟΝ ΕΡΓΟΛΟΤΗ ΣΑΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΟΥΣ ΕΡΓΑΣΙΑΣ, ΟΙ ΟΠΟΙΕΣ ΘΑ ΠΡΕΠΕΙ ΝΑ ΒΑΣΙΖΟΝΤΑΙ ΣΤΟ ΕΓΧΕΙΡΙΔΙΟ ΑΠΟΦΥΓΗΣ ΚΙΝΔΥΝΩΝ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ.

ΗΛΕΚΤΡΟΠΛΗΞΙΑ - Μπορεί να είναι θανατηφόρος.

S Εγκαταsτήστε και γειώστε τη συσκευή συγκόλλησης σύμφωνα με τα υποδείγματα

eφαρμογής.

S Μην αγγίζετε ηλεκτροφόρα μέρη ή ηλεκτρόδια με ακάλυπτη επιδερμίδα, υγρά

γάντια ή υγρό ρουχισμό.

S Μονώστετοσώμασαςαπότηγείωσηκαιτοτεμάχιοεργασίας. S Βεβαιωθείτε ότι ο τόπος εργασίας σας είναι ασφαλής.

ΑΝΑΘΥΜΙΑΣΕΙΣ ΚΑΙ ΑΕΡΙΑ - Μπορεί να είναι επικίνδυνα για την υγεία σας.

S Εχετε το πρόσωπό σας μακριά από τις αναθυμιάσεις συγκόλλησης. S Εξασφαλίστε καλό εξαερισμό και απορρόφηση αναθυμιάσεων συγκόλλησης και

αερίων, τόσο στον τόπο εργασίας σας όσο και των άλλων.

ΑΚΤΙΝΟΒΟΛΙΑ ΤΟΞΟΥ - Μπορεί να τραυματίσει τα μάτια και να προκαλέσει δερματικά εγκαύματα.

S Προστατέψτε τα μάτια και το σώμα σας. Χρησιμοποιείτε κατάλληλο κράνος

συγκόλλησης και φακούς με φίλτρο, και φοράτε προστατευτικό ρουχισμό.

S Προστατεύετε τρίτα πρόσωπα με κατάλληλα διαφράγματα ή πετάσματα.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ

S Οι σπίθες συγκόλλησης μπορεί να προκαλέσουν πυρκαγιά. Πάνταναβεβαιώνε-

στε ότι δεν υπάρχουν κοντά σας εύφλεκτα υλικά.

ΘΟΡΥΒΟΣ - Υπερβολικός θόρυβος μπορεί να βλάψει την ακοή

S Προστατεύετε τα αυτιά σας. Χρησιμοποιείτε ωτασπίδες ή άλλο μέσο προστασίας

της ακοής.

S Προειδοποιείστε τους παρευρισκόμενους για τους κινδύνους.

ΔΥΣΛΕΙΤΟΥΡΓΙΑ - Σε περίπτωση δυσλειτουργίας ζητήστε βοήθεια από ειδικό.

SafeArcW GR

ΔΙΑΒΑΣΤΕ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΤΟΥ ΕΓΧΕΙΡΙΔΙΟΥ ΠΡΙΝ ΑΠΟ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Ή ΧΡΗΣΙΜΟΠΟΙΗΣΗ.

ΠΡΟΣΤΑΤΕΥΕΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ !

-5-

ΠΡΟΣΟΧΗ!

Ο aξοπλισμός Κατηγορίας A δεν προορίζεται για χρήση σε περιοχές κατοικιών όπου η παροχή ηλεκτρικού ρεύματος γίνεται από το δημόσιο δίκτυο χαμηλής τάσης. Στις περιοχές αυτές ενδέχεται να υπάρξουν δυσκολίες ως προς τη διασφάλιση ηλεκτρομαγνητικής συμβατότητας τουεξοπλισμούΚατηγορίας A, εiαιτίας αγόμενων ή ακτινοβολούμενων παρενοχλήσεων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Διαβάστε και κατανοήστε τις οδηγίες του εγχειριδίου πριν από την εγκατάσταση ή χρησιμοποίηση.

Μην πετάτε απορρίπτετε είδη ηλεκτρικού εξοπλισμού μαζί με κοινά απορρίμματα!

Τηρώντας την ΕυρωπαΪκή οδηγία 2002/96/EK σχετικάμετααπόβληταειδώνηλεκτρικού και ηλεκτρονικού εξοπλισμού και την εφαρμογή της σύμφωνα με την εθνική νομοθεσία, τα είδη ηλεκτρικού εξοπλισμού που έχουν ολοκληρώσει τον κύκλο της ζωής τους πρέπει να συλλέγονται χωριστά και να επιστρέφονται σε περιβαλλοντικά συμβατή εγκατάσταση ανακύκλωσης. Ως ιδιοκτήτης του εξοπλισμού, θα πρέπει να ενημερώνεστε από τον τοπικό αντιπρόσωπό μας τσ εγκεκριμένα συστήματα συλλογής.

Με την εφαρμογή αυτής της Ευρωπαϊκής οδηγίας βελτώνεται το περιβάλλον και ηυγεία του ανθρώπου!

ΠΡΟΣΟΧΗ!

Η πηγή ρεύματος συγκόλλησης και το κιβώτιο ελέγχου ΡΕΗ δεν μπορούν να χρησιμοποιηθούν συγχρόνως.

SafeArcW GR

-6-

2 ΕΙΣΑΓΩΓΗ

2.1 Γενικά

Μπορεί να γίνει παράλληλη σύνδεση με όλα τα μεγέθη πηγής ισχύος συγκόλλησης LAF. Η έξοδος ρεύματος από κάθε πηγή ισχύος συγκόλλησης εξαρτάται από το μέγεθός της, δείτε παρακάτω.

Η σύνδεση στο δίκτυο πρέπει να γίνει με τον ίδιο τρόπο για την Κύρια και τηνΥποτελή.

Είναι δυνατό να χρησιμοποιήσετε το λεγόμενο φαινόμενο έξι-θυρίστορ αντιστρέφοντας τον πρωτεύοντα ακροδέκτη του κύριου μετασχηματιστή, δείτε σελίδα 12.

Παράλληλη σύνδεση πηγών ισχύος συγκόλλησης του ίδιου μεγέθους

Παράλληλη σύνδεση πηγών ισχύος συγκόλλησης διαφορετικού μεγέθους

Όταν οι πηγές ισχύος συγκόλλησης είναι διαφορετικού μεγέθους η πιο μικρή πρέπει να είναι ηΚύρια.

Έξοδος ρεύματος για πηγές ισχύος συγκόλλησης του ίδιου μεγέθους

Αν οι πηγές ισχύος είναι του ίδιου μεγέθους η έξοδος ρεύματος θα κατανέμεταιεξίσου.

*1 Μέγ = 1600 A *2 500+500 = 1000 A

Κύρια 500 A

Υποτελής 500 A

Έξοδος ρεύματος για πηγές ισχύος συγκόλλησης διαφορετικού μεγέθους

Εάν οι Πηγές ισχύος συγκόλλησης είναι διαφορετικού μεγέθους η έξοδος ρεύματος ποσοστιαία θα γίνει ομοιόμορφα διανεμημένη.

*1 Μέγ = 1000+600= 1600 A *2 500+300 = 800 A

Κύρια 500 A

-7-

hga7d1ya

Υποτελής 300 A

2.2 Οδηγίες σύνδεσης για δύο παράλληλα συνδεμένες πηγές

ρεύματος συγκόλλησης και ένα κιβώτιο χειρισμού ΡΕΚ

1. Το πηνίο σταματήματος έκτακτης ανάγκης W01, συνδέεται με το μπλοκ επαφής που παραδόθηκε, το οποίο με τη σειρά του έχει συνδεθεί στο ΚΜ2, σύμφωνα με το διάγραμμα της σελίδας 14 (αυτόματη συγκόλληση) ή της σελίδας 15

(αυτοματισμός).

2. Στην πηγή ρεύματος συγκόλλησης που προσδιορίζεται ως Σκλάβος πρέπει το CN18 (ακροδέκτης 1 και 2), στο ΑΡ1, να βρογχοποιηθεί για αναλογικό χειρισμό.

3. Ενεργοποιήστε και τις δυο πηγές ρεύματος συγκόλλησης και συνδέστε το ESAT στην (κύρια) Μaster πηγή ρεύματος συγκόλλησης.

4. Ρυθμίστε την παράμετρο 762 στο 1 , το Μaster αναζητά την πηγή ρεύματος συγκόλλησης που επιλέχθηκε ως Σκλάβος.

5. Ρυθμίστε την παράμετρο 767 στο 10,Kομβική διεύθυνση της πηγής ρεύματος συγκόλλησης που επιλέχθηκε ως Σκλάβος.

6. Μεταφέρετε τη σύνδεση ESAT στην πηγή ρεύματος συγκόλλησης που προσδιορίσθηκε ως Σκλάβος.

7. Ρυθμίστε την παράμετρο 10 στο 16, λειτουργία Σκλάβος.

8. Ρυθμίστε την παράμετρο 67 στο 0 , με τιμή 1 οπότε η πηγή ρεύματος συγκόλλησης αναμένει ένα αναλογικό σήμα.

9. Ρυθμίστε την παράμετρο 712 στο 0 , η τροφοδότηση καλωδίου δεν διευθύνεται από την πηγή ρεύματος συγκόλλησης που προσδιορίστηκε ως Σκλάβος.

10. Ρυθμίστε την παράμετρο 713 στο 0, ο κινητήρας κίνησης δεν διευθύνεται από την πηγή ρεύματος συγκόλλησης που προσδιορίστηκε ως Σκλάβος.

11. Ρυθμίστε την παράμετρο 762 στο 0, ο Σκλάβος δεν αναζητά άλλη πηγή ρεύματος συγκόλλησης.

12. Ρυθμίστε την παράμετρο 767 στο 2, Κομβική διεύθυνση της πηγής ρεύματος συγκόλλησης που ορίστηκε ως Ma ster .

13. Ρυθμίστε την παράμετρο 9000 στο 10,Kομβική διεύθυνση για την πηγή ρεύματος συγκόλλησης που προσδιορίστηκε ως Σκλάβος.

14. Διακόψτε την τάση και στις δύο πηγές ρεύματος συγκόλλησης.

15. Αφαιρέστε το βρόγχο στο CN18 (ακροδέκτες 1 και 2) της πηγής ρεύματος συγκόλλησης Σκλάβος.

16. Αφαιρέστε το βρόγχο στο CN11 της πηγής ρεύματος συγκόλλησης Master.

17. Συνδέστε το καλώδιο W02 στις πηγές ρεύματος συγκόλλησης.

18. Ενεργοποιήστε την τάση στην πηγή ρεύματος συγκόλλησης Σκλάβος.

19. Ενεργοποιήστε την τάση στην πηγή ρεύματος συγκόλλησης Master.

20. Ελέγξτε ότι λειτουργεί το πηνίο σταματήματος έκτακτης ανάγκης, καιοιδύο

πηγές ρεύματος συγκόλλησης (ρελέ σταματήματος έκτακτης ανάγκης/διακόπτες σταματήματος έκτακτης ανάγκης) απενεργοποιούνται. Μετά την επαναφορά, οι πηγές ρεύματος συγκόλλησης ξεκινούν κανονικά και είναι έτοιμες για χρήση.

21. Ελέγξτε ότι η παράλληλη τιμή ρεύματος μπορεί να ρυθμιστεί στο ΡΕΚ.

Για περισσότερες πληροφορίες σχετικά με τη θέση εξαρτημάτων στην κάρτα κυκλώματος, δείτε τον οδηγό συντήρησης για την πηγή ρεύματος συγκόλλησης LAF.

hga7d1ya

-8-

3 Σχέδιο θέσης

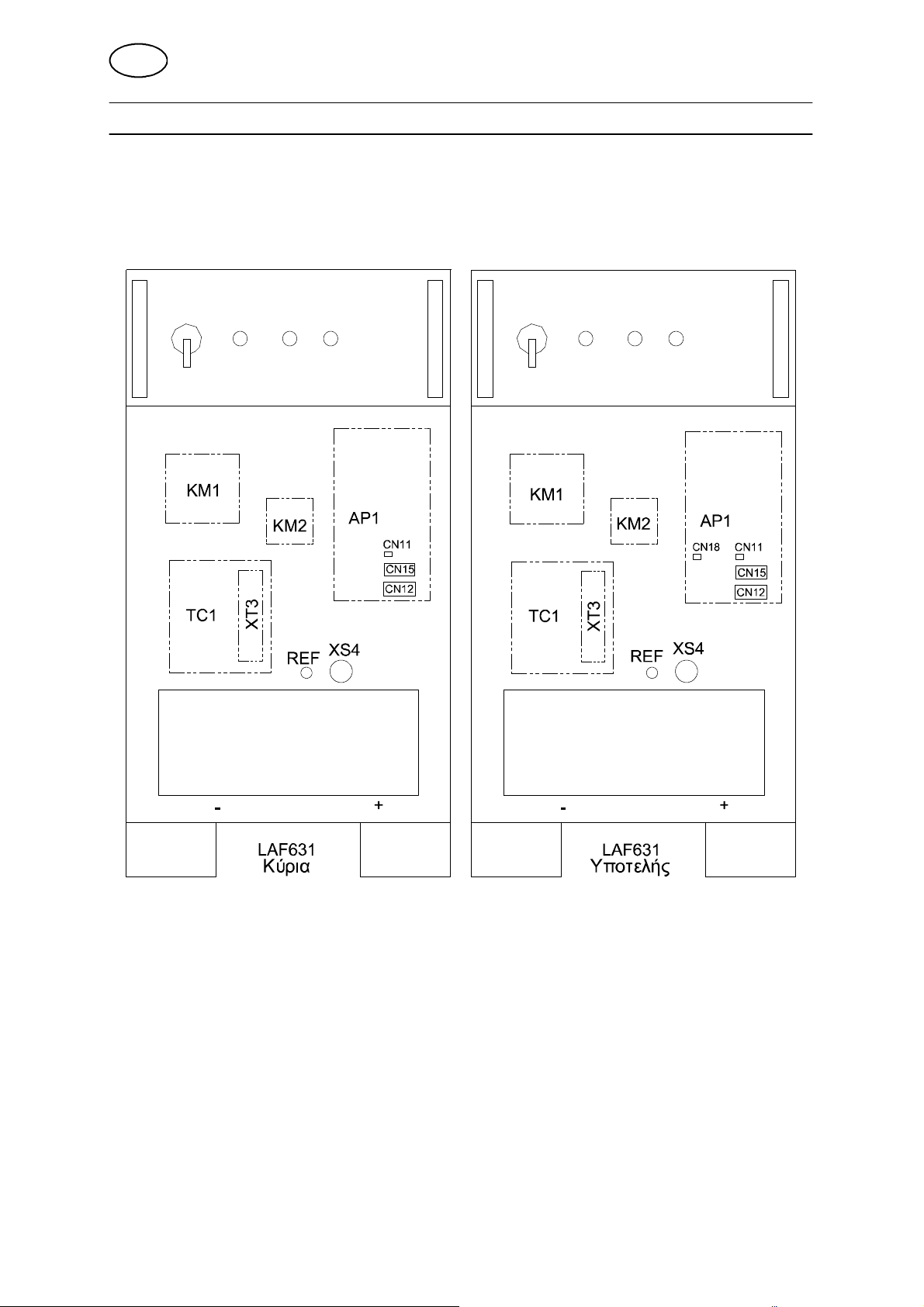

3.1 Σχέδιο θέσης -Πηγή ισχύος συγκόλλησης LAF 631

hga7d2ya

-9-

3.2 Σχέδιο θέσης -Πηγή ισχύος συγκόλλησης LAF 1001

hga7d2ya

-10-

3.3 Σχέδιο θέσης -Πηγή ισχύος συγκόλλησης LAF 1251/1601

hga7d2ya

-11-

4 Παράλληλη σύνδεση χρησιμοποιώντας τη λειτουργία έξι-θυρίστορ

Στην περίπτωση αυτή, οι πηγές ισχύος συγκόλλησης Κύρια/Υποτελής συνδέονται στοδίκτυομέσωέξιθυρίστορ(τρεις σε κάθε πηγή ισχύος συγκόλλησης). Αυτό έχει ως αποτέλεσμα απαλότερο ρεύμα συγκόλλησης καθώς η αλλαγή φάσης είναι 60° αντί για 120°.

S Σύνδεση Κυρίας+Υποτελούς χρησιμοποιώντας το φαινόμενο έξι-θυρίστορ.

Προσέξτε ότι η πρωτεύουσα περιέλιξη της Υποτελούς έχει αντιστραφεί.

S Η αλλαγή φάσης μειώνεται από 120° σε 60°, δείτε τα διαγράμματα κάτω.

S Το ακόλουθο ημιτονοειδές διάγραμμα δείχνει το φαινόμενο εξισορρόπησης που

συμβαίνει όταν χρησιμοποιείται η αντιστροφή του μετασχηματιστή της υποτελούς.

Οι απαιτήσεις είναι οι πηγές ισχύος συγκόλλησης να έχουν ίδιο μέγεθος, και να είναι δυνατό να γίνει αλλαγή της εισόδου και της εξόδου της πρωτεύουσας πλευράς του κύριου μετασχηματιστή. Αυτό γίνεται εύκολα στα LAF 1001, 1251 και 1601, ενώ είναι πιο πολύπλοκο στο LAF

631, επειδή η περιέλιξη του μετασχηματιστή συνδέεται κατευθείαν με τον κύριο επαφέα.

hga7d3ya

-12-

ΣΗΜΑΝΤΙΚΟ!

Συνδέστε τη δεξιά περιέλιξη. Οι περισσότερες πηγές ισχύος έχουν πάνω από μία τάση δικτύου. Αυτό ισχύει ιδιαίτερα στις μηχανές που έχουν σχεδιαστεί για διαφορετικές τάσεις δικτύου.

Κάτω θα βρείτε παραδείγματα για το πώς να πραγματοποιήσετε τη σύνδεση κύριας και υποτελούς στο δίκτυο όταν χρησιμοποιείτε πηγές ισχύος χωρίς συνδέσεις πολλαπλών τάσεων.

hga7d3ya

-13-

ΣΧΗΜΑ ΣΥΝΔΕΣΗΣ

Tractor variant

hga7diag

-14-

Automation variant

hga7diag

-15-

sida

-16-

ΠΙΠΑΚΑΣ ΑΝΤΑΛΛΑΚΤΙΚΩΝ ΜΕΡΩΝ

Edition 101001

Ordering no. Denomination Notes

0808573882 Parallel connection kit

SpareFram

-17-

sida

-18-

Item

Qty Ordering no. Denomination Notes

no.

0808573882 Parallel connection kit LAF-PEK

W01 4 0801389053 Cable 4x2x0.5, liycy

W02 1 0458681908 Cable L=4 m

1 0436919007 Auxillary contact block

h808753s
