Parallel connection of
LAF-welding power source
Bruksanvisning
0449 546 001 110217
SVENSKA 3..............................................
Rätt till ändring av specifikationer utan avisering förbehålles.
-- 2 --
SVENSKA
1 SÄKERHET 4........................................................
2 INTRODUKTION 7...................................................
2.1 Allmänt 7...................................................................
2.2 Inkopplingsanvisning för två parallellkopplade
svetsströmkällor och en PEK manöverlåda 8....................................
3 Placeringsritning 9..................................................
3.1 Placeringsritning svetsströmkälla LAF 631 9....................................
3.2 Placeringsritning svetsströmkälla LAF 1001 10...................................
3.3 Placeringsritning svetsströmkälla LAF 1251/1601 11..............................
4 Parallellkoppling med 6-Tyristordrift 12................................
SCHEMA 14.............................................................
RESERVDELSFÖRTECKNING 17.........................................
TOCs
-- 3 --
SE
1SÄKERHET
Användaren av en ESAB svetsutrustning har det yttersta ansvaret för de
säkerhetsåtgärder som berör personal i arbete med systemet eller i dess närhet.
Säkerhetsåtgärderna skall uppfylla de krav som ställs på denna typ av
svetsutrustning. Innehållet i den här rekommendationen kan ses som ett tillägg till
de normala regler som gäller för arbetsplatsen.
All manövrering måste utföras av utbildad personal som är väl insatt i
svetsutrustningens funktion.
En felaktig manöver kan skapa en onormal situation som skadligt kan drabba såväl
operatör som den maskinella utrustningen.
1. All personal som arbetar med svetsutrustningen skall vara väl insatt i:
S dess handhavande
S nödstoppens placering
S dess funktion
S gällande säkerhetsföreskrifter
S svetsning
2. Operatören skall se till:
S att ingen obehörig befinner sig inom svetsutrustningens arbetsområde vid
start
S att ingen person står oskyddad när ljusbågen tänds
3. Arbetsplatsen skall:
S vara lämplig för ändamålet
S vara dragfri
4. Personlig skyddsutrustning:
S Använd alltid föreskriven personlig skyddsutrustning som t ex
skyddsglasögon, flamsäkra kläder, skyddshandskar.
Observera! Använd ej skyddshandskar vid byte av tråd.
S Se till att inte använda löst sittande plagg såsom skärp, armband, ring etc
som kan fastna, eller ge brännskador.
5. Övrigt
S Kontrollera att anvisade återledare är väl anslutna.
S Ingrepp i elektriska enheter får endast göras av behörig personal.
S Nödvändig eldsläckningsutrustning skall finnas lätt tillgänglig på väl anvisad
plats.
S Smörjning och underhåll av svetsutrustningen får ej utföras under drift.
SafeArcW SE
-4-
SE
VARNING
BÅGSVETS OCH SKÄRNING KAN VARA SKADLIG FÖR ER SJÄLV OCH
ANDRA VAR DÄRFÖR FÖRSIKTIG NÄR NI SVETSAR. FÖLJ ER
ARBETSGIVARES SÄKERHETSFÖRESKRIFTER SOM SKALL VARA BASERADE
PÅ TILLVERKARENS VARNINGSTEXT.
ELEKTRISK CHOCK - Kan döda
S Installera och jorda svetsutrustningen enligt tillämplig standard.
S Rör ej strömförande delar eller elektroder med bara händer eller m ed våt
skyddsutrustning.
S Isolera Er själv från jord och arbetsstycke.
S Ombesörj att Er arbetsställning är säker.
RÖK OCH GAS - Kan vara farlig för Er hälsa
S Håll ansiktet borta från svetsröken.
S Ventilera och sug ut svetsrök och gas från Ert och andras arbetsområde.
LJUSBÅGEN - Kan skada ögonen och bränna huden
S Skydda ögonen och kroppen. Använd lämplig svetshjälm m ed filterinsats och
bär skyddskläder.
S Skydda kringstående med lämpliga skyddsskärm ar eller förhängen.
BRANDFARA
S Gnistor ("svetsloppor") kan orsaka brand. Se därför till att brännbara föremål
inte finns i svetsplatsens närhet.
BULLER - Starka ljud kan skada hö rseln
S Skydda öronen. Använd öronproppar eller andra hörselskydd.
S Varna personer i närheten för riskerna.
VID FEL
S Kontakta fackman.
LÄS OCH FÖRSTÅ OPERATÖRSMANUALEN FÖRE
INSTALLATION OCH ANVÄNDNING
SafeArcW SE
SKYDDA ER SJÄLV OCH ANDRA!
-5-
SE
OBSERVERA!
Utrustning av “Class A” är inte avsedd att användas i bostäder med
strömförsörjning från det allmänna lågspänningsnätet. Det kan föreligga
svårigheter att säkerställa elektromagnetisk kompatibilitet för utrustning
av ”Class A" i sådana lokaler, till följd av såväl ledningsbundna som
luftburna störningar.
VARNING
Läs och förstå bruksanvisningen före
installation och användning.
Släng inte elektrisk utrustning i det vanliga avfallet!
Enligt direktiv 2002/96/EG om avfallshantering av elektrisk och elektronisk utrustning
och dess genomförande i enlighet med nationell lag, ska elektrisk utrustning som
nått slutet av sin livslängd samlas in separat och lämnas in till en miljövänlig
återvinningsanläggning. Som ägare till utrustningen ska du skaffa dig information
från vår lokala representant om godkända insamlingssystem.
Genom att tillämpa detta direktiv gör du en insats för miljön och människors hälsa!
OBSERVERA!
Svetsströmkällan kan inte användas tillsammans med manöverlåda PEH.
SafeArcW SE
-6-
SE
2 INTRODUKTION
2.1 Allmänt
Parallellkoppling kan göras med samtliga storlekar av LAF-svetsströmkällor.
Strömuttaget är olika beroende på storlek, se nedan.
Nätanslutningen skall göras likadant på både
Mastern och Slaven.
Det finns möjlighet att utnyttja den s.k.
6-tyristorseffekten genom att invertera
primäranslutningen på huvudtransformatorn,
se på sidan 12.
Master Slav
Parallellkoppling med svetsströmkällor av
samma storlek.
Master Slav
Parallellkoppling med svetsströmkällor av
olika storlek.
När svetsströmkällorna är av olika storlek skall den
minsta vara först d.v.s. Master.
Master
Strömuttag vid användning av lika stora svetsströmkällor.
Är svetsströmkällorna lika stora blir strömuttaget jämnt fördelat.
*1 Max = 1600 A
*2 500+500 = 1000 A
Master 500 A Slav 500 A
Strömuttag vid användning av olika stora svetsströmkällor.
Slav
Är svetsströmkällorna olika stora blir strömuttaget procentuellt jämnt fördelat.
*1 Max = 1000+600= 1600 A
*2 500+300 = 800 A
Master 500 A
-7-
hga7d1sa
Slav 300 A
SE
2.2 Inkopplingsanvisning för två parallellkopplade
svetsströmkällor och en PEK manöverlåda
1. Nödstoppsslingan W01, kopplas ihop med bifogat kontaktblock som i sin tur har
monterats på KM2, enligt schemat på sidan 14 (svetsautomat) eller
sidan 15 (automation).
2. På svetsströmkällan som definieras som Slav skall CN18 (stift 1 och 2), på AP1,
byglas för analogstyrning.
3. Starta upp båda svetsströmkällorna och anslut ESAT till Master
svetsströmkällan.
4. Sätt parameter 762 till 1, Master söker den svetsströmkälla som valts som Slav.
5. Sätt parameter 767 till 10, Node adress på svetsströmkällan som valts som Slav.
6. Flytta ESAT anslutningen till svetsströmkällan som definierats som Slav.
7. Sätt parameter 10 till 16, Slav funktion.
8. Sätt parameter 67 till 0, med värde 1 så förväntar sig svetsströmkällan en
analogsignal.
9. Sätt parameter 712 till 0, trådmatningen styrs ej av svetsströmkällan som
definiertas som Slav.
10. Sätt parameter 713 till 0, åkmotorn styrs ej av svetsströmkällan som definierats
som Slav.
11. Sätt parameter 762 till 0, Slav söker inte efter annan strömkälla.
12. Sätt parameter 767 till 2, Node adress på svetsströmkällan som definierats som
Master.
13. Sätt parameter 9000 till 10, Node adress för svetsströmkällan som definierats
som Slav.
14. Stäng av spänningen till båda svetsströmkällorna.
15. Ta bort bygeln på CN18 (stift 1 och 2) på Slav svetsströmkällan.
16. Ta bort bygeln på CN11 på Master svetsströmkällan.
17. Koppla in kabel W02 till svetsströmkällorna.
18. Slå på spänningen till Slav svetsströmkällan.
19. Slå på spänningen till Master svetsströmkällan.
20. Kontrollera att nödstoppsslingan fungerar, båda svetsströmkällorna
(nödstoppsrelä/nödstoppskontaktorer) stängs av. Efter återställning , startar
strömkällorna upp normalt och är redo att användas.
21. Kontrollera att det parallella strömvärdet kan ställas in i PEK.
För mer information om komponentplacering på kretskort, se servicemanualen för
LAF svetsströmkällan.
hga7d1sa
-8-
SE
3 Placeringsritning
3.1 Placeringsritning svetsströmkälla LAF 631
hga7d2sa
-9-
SE

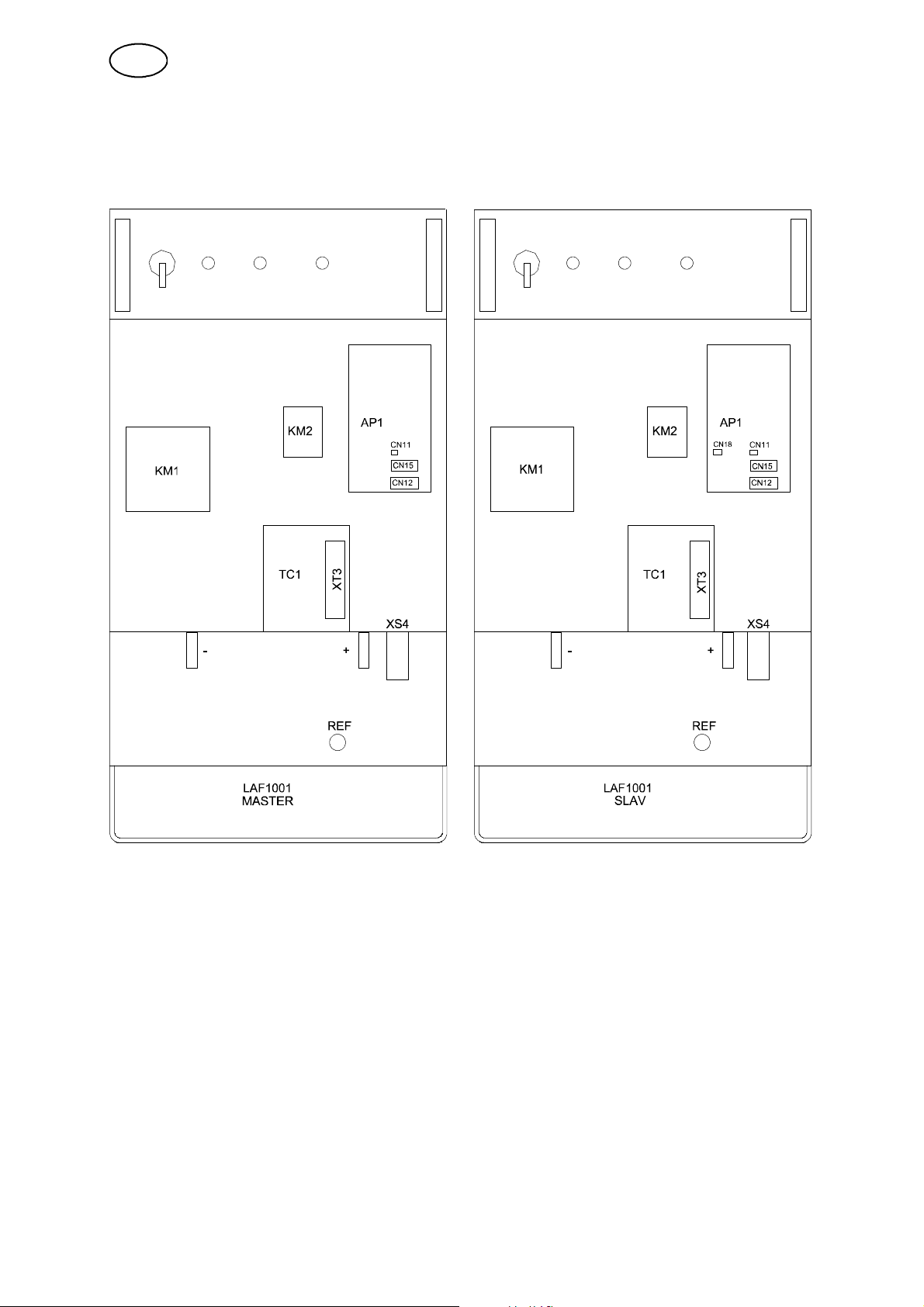

3.2 Placeringsritning svetsströmkälla LAF 1001
hga7d2sa
-10-
SE
3.3 Placeringsritning svetsströmkälla LAF 1251/1601
hga7d2sa
-11-
SE
4 Parallellkoppling med 6-Tyristordrift
I detta fall kopplas Master-Slav svetsströmkällorna till nätet på ett sådant sätt att man
utnyttjar 6 tyristorer (3 i vardera svetsströmkälla). Detta ger en mjukare svetsström
då fasförskjutningen blir 60° istället för 120° .
S Koppling av Master+Slav med effekt av 6 tyristorer, lägg märke till att slavens
primärlindning är omvänd.
S Fasförskjutningen minskar från 120° till 60° , se diagrammen nedan.
S Ett vågdiagram visar hur jämnare topparna blir vid invertering av slavens
transformator.
Förutsättningen är att svetsströmkällorna är lika stora och att det är möjligt att kasta
om in och utgång på huvudtransformatorns primärsida.
Det är lätt på LAF 1001,1251 och 1601, medan det är svårare på LAF 631 som har
transformatorlindningen direkt kopplad till huvudkontaktorn.
hga7d3sa
-12-
SE
VIKTIGT!
Koppla rätt lindning, de flesta svetsströmkällor har fler än en huvudspänning.
Detta gäller speciellt maskiner med multispänning.
Nedan ges exempel på hur man kan koppla in master och slav till nätet på
svetsströmkällor utan multispänning.
hga7d3sa
-13-
SCHEMA
Tractor variant
hga7diag
-14-
Automation variant
hga7diag
-15-
sida
-16-
RESERVDELSFÖRTECKNING
Edition 101001
Ordering no. Denomination Notes
0808573882 Parallel connection kit
SpareFram
-17-
sida
-18-
Item
Qty Ordering no. Denomination Notes
no.
0808573882 Parallel connection kit LAF-PEK
W01 4 0801389053 Cable 4x2x0.5, liycy
W02 1 0458681908 Cable L=4 m
1 0436919007 Auxillary contact block
h808753s
