PAL 1
PAL 2

Bruksanvisning

0456 997 001 NO 20110615

Unit MECHTIG 315 valid from Serial NO 824 XXX-XXXX
Unit PROTIG 315 valid from Serial NO 807 XXX-XXXX

- 2 -

- 3 -

1 DIREKTIV 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 SIKKERHET 14 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 INNLEDNING 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 Utstyr 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 TEKNISKE DATA 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 INSTALLERING 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Plassering 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.2 Løfteanvisning 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.3 Strømtilkopling 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 DRIFT 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.1 Tilkoplinger og kontrollorganer 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 VEDLIKEHOLD 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7.1 Kontroll og rengjøring 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 FEILSØKING 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 BESTILLING AV RESERVEDELER 17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MÅLSKISSE 87 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MONTERINGSANVISNING 88 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SKJEMA 89 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

INNKOBLINGSANVISNING 90 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BRUKSOMRÅDE 91 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PUMPEDATA 92 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

KJØLE DATA 93 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BESTILLINGSNUMMER 94 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RESERVEDELSLISTE 95 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SLITEDELER 96 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TILBEHØR 97 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rett til å endre spesifikasjoner uten varsel forbeholdes.

TOCn

- 4 -

NO

1 SIKKERHET

Brukeren av ESAB utstyr har hovedansvaret for at de sikkerhetstiltak som angår de an
satte som bruker utstyret eller som oppholder seg i nærheten av det, blir iverksatt. Sik
kerhetstiltakene må oppfylle de krav som blir stilt til denne typen utstyr. Denne anbefalin
gen kan ses som et tillegg til standardforskriftene som gjelder for arbeidsplassen.

Utstyret må bare brukes av ansatte som har satt seg godt inn i utstyrets funksjon. Feil
bruk kan føre til en farlig situasjon som kan skade operatøren og ødelegge utstyret.

1. Alt personale som arbeider med utstyret må ha satt seg godt inn i:

S bruken
S nødstoppens plassering
S funksjon
S gjeldende sikkerhetsforskrifter
S sveising og brenning

2. Operatøren må sørge for:

S at uvedkommende ikke befinner seg innenfor utstyrets arbeidsområde før det startes.
S at ingen personer står uten verneutstyr når lysbuen blir tent

3. Arbeidsplassen må:

S være egnet for sveisearbeid og brenning
S være trekkfri

4. Personlig verneutstyr
S Bruk alltid forskriftsmessig personlig beskyttelsesutstyr som vernebriller, flamme

sikre klær og beskyttelseshansker.

S Bruk ikke løstsittende plagg, f.eks. skjerf, armbånd, ringer og lignende som kan

bli sittende fast i utstyret eller forårsake brannsår.

5. Annet

S Kontroller at de angitte returledninger er godt tilkoplet.
S Arbeid på elektriske enheter må bare utføres av en kvalifisert elektriker.
S Brannslokkingsutstyr må være lett tilgjengelig og godt synlig.
S Smøring og vedlikehold av utstyret må ikke gjøres under drift.

dqa3d1na

- 5 -

© ESAB AB 1997

NO

ADVARSEL

Buesveising og brenning kan medføre fare for skade på deg selv og andre. Vær derfor forsiktig
under sveising og brenning. Følg sikkerhetsforskriftene fra arbeidsgiveren, som skal være basert
på produsentens advarsler.

ELEKTRISK STØT - Kan være dødelig

S Utstyret må installeres og jordes i henhold til aktuelle standarder.
S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr.
S Isoler deg selv fra jord og fra arbeidsstykket.
S Sørg for at din arbeidsstilling er sikker.

RØYK OG GASS - Kan være helsefarlig

S Hold ansiktet borte fra røyken.
S Ventiler og sørg for avsug av røyk og -gass fra ditt eget og andres arbeidsområde.

LYSSTRÅLER - Kan skade øynene og brenne huden

S Beskytt øynene og kroppen. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær.
S Beskytt omkringstående personer med egnede verneskjermer eller forheng.

BRANNFARE

S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander

inærheten av sveiseplassen.

STØY - Overdreven støy kan skade hørselen

S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern.
S Advar de som oppholder seg i nærheten om faren.

VED FEIL - Ta kontakt med fagmann.

Les og forstå bruksanvisningen før utstyret installeres og brukes

TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!

2 INNLEDNING

2.1 Generelt

S PAL 1 muliggjør mekanisert TIG-sveising med sveisestrømkilde MECHTIG 315

og den nye generasjonen av rørsveiseverktøy A21 PRB 17-49 / 33-90 / 60-170,
A21 PRH 6-40 / 25-90, A22 POC og trådmaterenhet MEI 21.

S PAL 2 muliggjør mekanisert TIG-sveising med sveisestrømkilde PROTIG 315 og

den nye generasjonen av rørsveiseverktøy A21 PRB 17-49 /33-90/ 60-170, A21
PRC 17-49 / 33-90 /60-170, A21 PRH 6-40 / 25-90, A22 POC, sveisestasjon /
sveiseautomat A25 og trådmaterenhet MEI 21.

Tilpasningsboksene omformer pulsgiversignaler fra rørsveiseverktøyet til analoge
signaler.

ADVARSEL

Dette produktet er tiltenkt industriell bruk. I hjemmemiljøer kan dette produktet
forårsake radiostøy. Det er brukerens ansvar å ta de nødvendige forholdsregler.

dqa3d1na

- 6 -

© ESAB AB 1997

NO

3 INSTALLERING

3.1 Generelt

Installasjonen skal foretas av kvalifisert person.

3.2 Tilkobling

MECHTIG 315

PROTIG 315

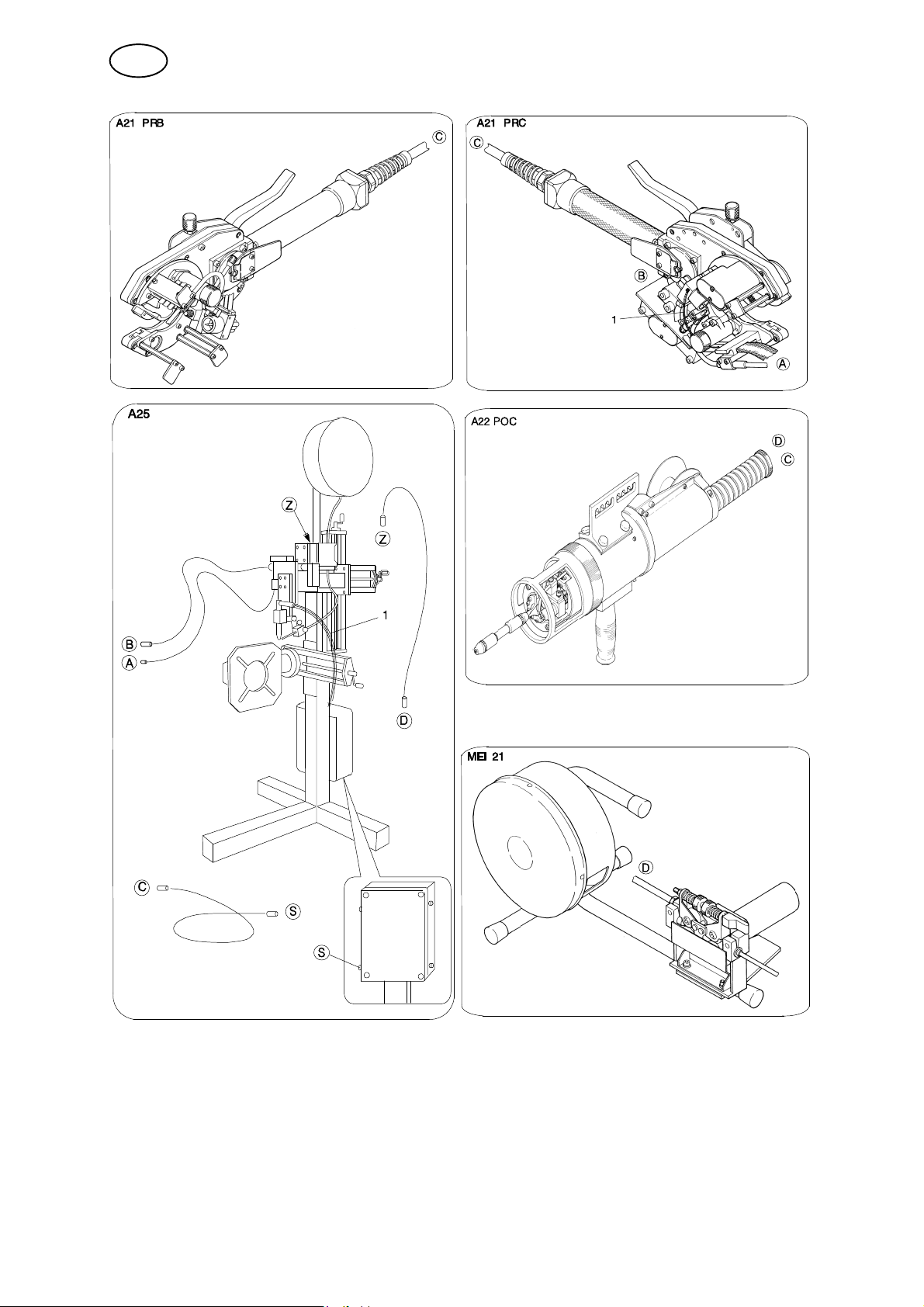

A-A Motorkabel - AVC-enhet C-C Motorkabel - dreining

AH 0434

B-B Motorkabel - pendlingsenhet D-D Motorkabel - trådmating

- 7 -

dqa3d1na

© ESAB AB 1997

NO

Kompletter MECHTIG 315 innvendig med en ekstra ledning ifølge skjemaet på
siden 12.

Ved bruk av AVC-enheten for A21 PRC og A25

S Bestill målekabel (TILBEHØR) 0442 355 880.
S Fjern den gamle målekabelen (1).
S Monter den nye, medfølgende målekabelen.

dqa3d1na
