ESAB OCIM RB25T, OCIM RB28T, OCIM RB36T, OCIM RB40T, OCIM RH302T, OCIM RH502T, OCIM RM552T Instruction manual [es]

OCIMRB25T
OCIMRB28T
OCIMRB36T 
OCIMRB40T
OCIMRH302T 
OCIMRH502T
OCIMRM552T

Instrucciones de uso

0463 607 001 ES 20180427

TABLA DE CONTENIDO

1

SEGURIDAD................................................................................................ 4

1.1 Significado de los símbolos.................................................................. 4

1.2 Precauciones de seguridad................................................................... 4

2

INTRODUCCIÓN.......................................................................................... 8

3

EMBALAJE Y TRANSPORTE .................................................................... 9

4

CARACTERÍSTICAS TÉCNICAS................................................................ 10

5

FUNCIONAMIENTO..................................................................................... 12

5.1 Montaje de la guía de hilo...................................................................... 12

5.2 Equipamiento del soplete...................................................................... 12

5.3 Montaje del adaptador central en el equipo......................................... 12

5.4 Conexión del circuito de refrigeración................................................. 13

5.5 Ajuste del volumen de gas de protección ........................................... 13

5.6 Lista de comprobación .......................................................................... 13

5.7 Cambio del hilo....................................................................................... 13

5.8 Inicio y detención del proceso de soldadura ...................................... 13

6

MANTENIMIENTO ....................................................................................... 15

6.1 Descripción general ............................................................................... 15

6.2 Unidad de cables.................................................................................... 15

6.3 Limpieza del alimentador de hilo.......................................................... 15

6.4 Tubo guía de acero/Tubo guía de plástico ........................................... 15

6.5 Limpieza del cuello de cisne ................................................................. 17

6.6 Comprobación del sistema de refrigeración ....................................... 17

7

SOLUCIÓN DE PROBLEMAS .................................................................... 18

8

PEDIDOS DE REPUESTOS ........................................................................ 20

NÚMEROS DE REFERENCIA............................................................................. 21

Reservado el derecho a modificar las especificaciones sin previo aviso.

0463 607 001 © ESAB AB 2018

1 SEGURIDAD

1 SEGURIDAD

1.1 Significado de los símbolos

Tal como se utilizan en este manual: Significa ¡Atención! ¡Cuidado!

¡PELIGRO!
Significa peligro inmediato que, de no evitarse, provocará de forma

inmediata lesiones personales graves o fatales.

¡ADVERTENCIA!
Significa que los riesgos potenciales pueden provocar daños personales,

que podrían ser fatales.

¡PRECAUCIÓN!
Significa que los riesgos podrían provocar lesiones personales leves.

¡ADVERTENCIA!

Antes de utilizar la unidad asegúrese de leer y comprender
el manual de instrucciones, y siga todas las etiquetas,
prácticas de seguridad de la empresa y hojas de datos de
seguridad (SDS, por sus siglas en inglés).

1.2 Precauciones de seguridad

Los usuarios de los equipos ESAB tienen la responsabilidad de asegurarse de que cualquier
persona que trabaje con el equipo o cerca de este respete todas las medidas de seguridad
necesarias. Las precauciones de seguridad deben cumplir los requisitos aplicables a este
tipo de equipo. Además de los reglamentos habituales de aplicación en el lugar de trabajo,
se deben respetar las siguientes recomendaciones.

Todas las tareas debe realizarlas personal cualificado que conozca bien el funcionamiento
del equipo. Una utilización incorrecta del equipo puede conducir a situaciones de riesgo que
ocasionen lesiones al operario y daños en el equipo.

1. Todas las personas que utilicen el equipo deben conocer:
○ su manejo
○ la ubicación de los botones de parada de emergencia
○ su funcionamiento
○ las medidas de seguridad aplicables
○ los procedimientos de soldadura y corte o cualquier otro trabajo que se pueda

realizar con el equipo

2. El operario debe asegurarse de que:
○ ninguna persona no autorizada se encuentre en la zona de trabajo al poner en

marcha el equipo

○ nadie está desprotegido cuando se inicia el arco o se empieza a trabajar con el

equipo

3. El lugar de trabajo debe:
○ ser adecuado para el uso que se le va a dar
○ estar protegido de corrientes de aire

0463 607 001

- 4 -

© ESAB AB 2018

1 SEGURIDAD

4. Equipo de seguridad personal:
○ Utilice siempre el equipo de protección personal recomendado (gafas

protectoras, prendas ignífugas, guantes…)

○ Evite llevar bufandas, pulseras, anillos y otros artículos que puedan

engancharse o provocar quemaduras.

5. Medidas generales de precaución:
○ Asegúrese de que el cable de retorno esté bien conectado
○ Solamente pueden trabajar en equipos de alta tensión electricistas

cualificados

○ Debe haber equipos de extinción de incendios adecuados claramente

identificados y a mano

○ Las tareas de lubricación y mantenimiento no se pueden llevar a cabo con el

equipo de soldadura en funcionamiento

¡ADVERTENCIA!

La soldadura y el corte por arco pueden producirle lesiones a usted mismo y a
los demás. Adopte las debidas precauciones al cortar o soldar.

DESCARGAS ELÉCTRICAS. Pueden causar la muerte.

• Instale la unidad y conéctela a tierra tal y como se explica en el manual de
instrucciones.

• No toque piezas o electrodos eléctricamente vivos con la piel
directamente, ropa o guantes húmedos.

• Aíslese de la pieza de trabajo y de tierra.

• Asegúrese de que su posición de trabajo es segura

LOS CAMPOS ELÉCTRICOS Y MAGNÉTICOS pueden ser peligrosos para
la salud

• Los soldadores que tengan implantado un marcapasos deben consultar a
su médico antes de soldar. Los campos electromagnéticos (CEM) pueden
interferir con algunos marcapasos.

• La exposición a los CEM puede tener otros efectos en la salud que son
desconocidos.

• Los soldadores deben usar los siguientes procedimientos para minimizar
la exposición a los CEM:

○ Tienda los cables del electrodo y de trabajo juntos por el mismo lado

del cuerpo. Fíjelos con cinta adhesiva cuando sea posible. No
coloque su cuerpo entre el soplete y los cables de trabajo. Nunca se
enrolle el soplete o los cables de trabajo alrededor del cuerpo.
Mantenga la fuente de alimentación y los cables de soldadura tan
alejados del cuerpo como sea posible.

○ Conecte el cable de trabajo a la pieza lo más cerca posible de la

zona de soldadura.

HUMOS Y GASES. Pueden ser peligrosos para la salud.

• Mantenga la cabeza alejada de los humos.

• Utilice ventilación, extracción en el arco, o ambos, para extraer los humos
y gases de la zona para respirar y el área general.

0463 607 001

- 5 -

© ESAB AB 2018

1 SEGURIDAD

RADIACIONES PROCEDENTES DEL ARCO. Pueden ocasionar lesiones
oculares y quemaduras cutáneas.

• Protéjase los ojos y el cuerpo en general. Utilice una máscara de
soldadura y unos lentes filtrantes adecuados y lleve ropa de protección

• Proteja asimismo a los que le rodean utilizando las pantallas y cortinas
pertinentes.

RUIDO. Un nivel de ruido excesivo puede causar lesiones de oído.

Protéjase los oídos. Utilice protectores auriculares u otro dispositivo de
protección similar.

PIEZAS MÓVILES - pueden causar lesiones

• Mantenga todas las puertas, paneles y cubiertas cerrados y asegurados
en su lugar. Sólo personas cualificadas deben quitar las cubiertas para el
mantenimiento y la solución de problemas cuando sea necesario. Vuelva
a colocar los paneles o tapas y cierre las puertas cuando el servicio haya
finalizado y antes de arrancar el motor.

• Pare el motor antes de instalar o conectar la unidad.

• Mantenga las manos, el pelo, la ropa holgada y las herramientas alejados
de las partes móviles.

RIESGO DE INCENDIO.

• Las chispas (salpicaduras) pueden provocar un incendio. Asegúrese de
que no hay materiales inflamables cerca.

• No utilice la unidad en contenedores cerrados.

FALLOS DE FUNCIONAMIENTO. En caso de que el equipo no funcione
correctamente, pida ayuda a un experto

PROTÉJASE Y PROTEJA A LOS DEMÁS

¡PRECAUCIÓN!

Este producto está destinado exclusivamente a soldadura por arco.

¡ADVERTENCIA!

No utilice la fuente de corriente de soldadura para descongelar tubos
congelados.

¡PRECAUCIÓN!

Los equipos de clase A no son adecuados para uso en
locales residenciales en los que la energía eléctrica
proceda de la red pública de baja tensión. En tales lugares
puede resultar difícil garantizar la compatibilidad
electromagnética de los equipos de clase A, debido tanto a
perturbaciones conducidas como radiadas.

0463 607 001

- 6 -

© ESAB AB 2018

1 SEGURIDAD

¡NOTA!
¡Elimine los aparatos electrónicos en una instalación

de reciclado!

De conformidad con la Directiva europea 2012/19/CE sobre
residuos de aparatos eléctricos y electrónicos y su
aplicación con arreglo a la normativa nacional, los aparatos
eléctricos o electrónicos que han llegado al final de su vida
útil se deben eliminar en una instalación de reciclado.

Como responsable del equipo, le corresponde informarse
sobre los puntos de recogida autorizados.

Si desea más información, póngase en contacto con el
distribuidor ESAB más cercano.

ESAB comercializa un amplio surtido de accesorios de soldadura y equipos de
protección personal. Para obtener información sobre cómo adquirirlos, póngase en
contacto con su distribuidor local de ESAB o visite nuestro sitio web.

0463 607 001

- 7 -

© ESAB AB 2018

2 INTRODUCCIÓN

2 INTRODUCCIÓN

Las antorchas de soldadura MIG / MAG de esta gama han sido específicamente diseñadas
para soldadura por arco protegido con gas –inerte (MIG) o activo (MAG)–, en aplicaciones
industriales y comerciales, realizadas exclusivamente por personal cualificado. Todas las
antorchas de la gama son manuales.

0463 607 001

- 8 -

© ESAB AB 2018

3 EMBALAJE Y TRANSPORTE

3 EMBALAJE Y TRANSPORTE

Aunque los componentes se revisan y embalan cuidadosamente, durante el transporte
pueden sufrir daños.

Procedimiento de comprobación a la recepción

Compruebe que la entrega es correcta con ayuda del albarán de entrega.

Desperfectos

Compruebe si el embalaje o los componentes presentan algún daño (inspección visual).

Reclamaciones

Si el embalaje o los componentes han sufrido algún desperfecto durante el transporte:

• Póngase inmediatamente en contacto con el último transportista.

• Conserve el embalaje (para una posible inspección por el transportista o el proveedor,
o para la devolución del producto).

Almacenamiento en lugar cerrado

Temperatura ambiente para el transporte y el almacenamiento: De -20°C a +55°C
Humedad relativa del aire: hasta el 90% a una temperatura de 20°C

0463 607 001

- 9 -

© ESAB AB 2018

4 CARACTERÍSTICAS TÉCNICAS

4 CARACTERÍSTICAS TÉCNICAS

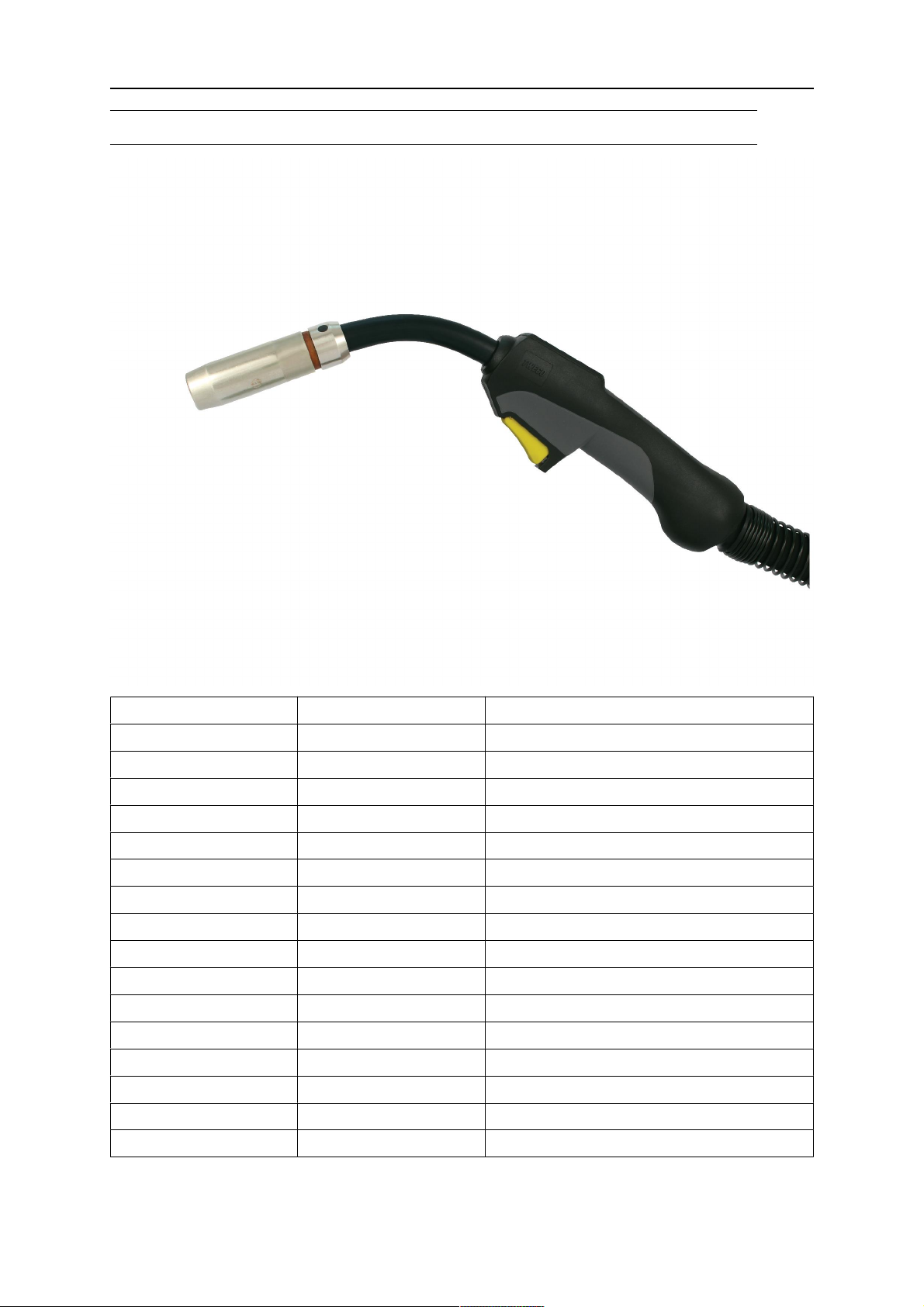

Soplete de soldadura OCIM RB25T OCIM RB28T OCIM RB36T OCIM RB40T
Tipo de refrigeración Aire Aire Aire Aire
Carga admisible a un factor de intermitencia del 60%*

Dióxido de carbono, CO

2

220 A 260 A 300 A 360 A

Gas mixto, Ar/CO2M21 200 A 220 A 270 A 340 A

Caudal de gas

8-12 l/min 8-15 l/min 8-15 l/min 10-20 l/min

recomendado
Diámetro de hilo 0,8-1,0 mm 0,8-1,2 mm 0,8-1,2 mm 1,0-1,6 mm
Temperatura de

funcionamiento**

De -10 °C a 40°CDe -10 °C a 40°CDe -10 °C a 40°CDe -10 °C a 40

°C

* La capacidad puede verse reducida hasta un 30% durante la soldadura pulsada.

Soplete de soldadura OCIM RH302T OCIM RH502T OCIM RM552T
Tipo de refrigeración Agua Agua Agua
Carga admisible a un factor de intermitencia del 100%*

Dióxido de carbono, CO

2

350 A 500 A 550 A

Gas mixto, Ar/CO2M21 300 A 450 A 500 A

Caudal de gas

8-15 l/min 10-20 l/min 10-20 l/min

recomendado
Diámetro de hilo 0,8-1,2 mm 1,0-1,6 mm 1,0-1,6 mm
Temperatura de

De -10 °C a 40 °C De -10 °C a 40 °C De -10 °C a 40 °C

funcionamiento**

* La capacidad puede verse reducida hasta un 30% durante la soldadura pulsada.
** Cuando utilice sopletes refrigerados por líquido en condiciones de congelación, utilice un

líquido de refrigeración adecuado.

Factor de intermitencia

El factor de intermitencia hace referencia al tiempo, expresado en porcentaje de un periodo
de 10minutos, durante el cual se puede soldar a una carga determinada sin sobrecargar el
equipo. El factor de intermitencia es válido para 40°C/104°F, o inferior.

Características generales de la pistola con arreglo a IEC/EN 60 974−7

Tipo de guiado: Manual
Tipo de hilo: Hilo de sección circular estándar
Tensión nominal: El circuito de control y el gatillo tienen una

capacidad de 42 V, máx. 1 A

Especificaciones del circuito de refrigeración
del soplete (solo para sopletes refrigerados
por líquido):

• flujo mínimo 1,2 l/min

• presión del agua mín.: 2,5 bar

• presión del agua máx.: 3,5 bar

• temperatura de entrada: máx. 40 °C

• temperatura de retorno: máx. 60 °C

• capacidad de refrigeración: mín. 1000 W,
hasta 2000 W en función de la aplicación

Pistola refrigerada por líquido

0463 607 001

- 10 -

© ESAB AB 2018

4 CARACTERÍSTICAS TÉCNICAS

Las temperaturas de retorno de más de 60 °C pueden acortar la vida útil del soplete o
causar daños o la destrucción del soplete. El refrigerador debe llenarse siempre con
suficiente líquido de refrigeración; consulte el manual de instrucciones de la unidad de
refrigeración. En caso de una alta carga térmica en el soplete, utilice un refrigerador con
capacidad suficiente. Utilice solo líquido refrigerante especial que contenga inhibidores de
corrosión para sopletes de soldadura. Para encontrar los productos adecuados, póngase en
contacto con su distribuidor ESAB más cercano.

Los valores son válidos para cables con una longitud de 3,0 a 5,0 m.
Las cargas nominales se refieren a un uso estándar. En condiciones especiales, por

ejemplo, en caso de una alta reflexión del calor sobre el soplete, este podría sobrecalentarse
incluso funcionando por debajo de la carga nominal. En este caso, utilice un modelo más
potente o reduzca el factor de intermitencia.

Condiciones de uso

1. El soplete de soldadura solo se debe utilizar bajo las especificaciones técnicas
mencionadas anteriormente y para su propósito previsto.

2. El tipo de soplete debe elegirse en función de la aplicación de soldadura. Debe
tenerse en cuenta el factor de intermitencia requerido y la carga, el tipo de
refrigeración, el método de guiado y el diámetro del hilo. Si existen requisitos
adicionales, por ejemplo, debido a piezas de trabajo precalentadas, alta reflexión de
calor en esquinas, etc., estas circunstancias deben tenerse en cuenta al elegir un
soplete de soldadura con suficiente reserva de carga nominal.

3. El producto debe protegerse de la humedad durante su transporte, almacenamiento y
funcionamiento.

0463 607 001

- 11 -

© ESAB AB 2018

5 FUNCIONAMIENTO

5 FUNCIONAMIENTO

Las normas de seguridad generales sobre el manejo del equipo figuran en el apartado
"SEGURIDAD" de este manual. Léalo atentamente antes de empezar a usar el equipo.

¡PRECAUCIÓN!

Este producto está destinado a un uso industrial. En entornos domésticos puede
ocasionar interferencias de radio. Es responsabilidad del usuario tomar las
debidas precauciones.

¡PELIGRO!

En caso de emergencia, desconecte inmediatamente la fuente de alimentación.
Para saber qué más se debe hacer en estas circunstancias, consulte el manual
de instrucciones de la unidad de alimentación.

El soplete de soldadura se puede utilizar en cualquier posición de soldadura.
El contacto con elementos calientes puede causar daños en el soplete y en la unidad de

cables.
No arrastre la unidad de alimentación cuando utilice el soplete.
No tire de la unidad de cables por encima de aristas vivas. Evite las dobleces pronunciadas

en la unidad de cables.

5.1 Montaje de la guía de hilo

Monte una guía de hilo adecuada para la aplicación, en función del tipo de hilo y su
diámetro. Consulte el capítulo "MANTENIMIENTO", sección "Tubo guía de acero/Tubo guía
de plástico".

¡NOTA!
Si desea información sobre cómo montar nuevas guías de hilo y sobre el

procedimiento de ensamblaje correcto, consulte el apartado
«Mantenimiento».

Tubo guía de acero = para hilos de acero
Tubo guía de plástico = para hilos de aluminio, cobre, níquel y acero inoxidable

5.2 Equipamiento del soplete

El soplete debe estar equipado de acuerdo con el material y diámetro del hilo. Elija el tubo
guía, la punta de contacto, el adaptador de punta, la boquilla de gas y el difusor de gas
adecuados (según corresponda). Puede encontrar información detallada de las piezas
adecuadas en la lista de piezas de repuesto del soplete.

Apriete el adaptador de punta y la punta de contacto con una herramienta adecuada.
Asegúrese de que todas las piezas necesarias que aparecen en la lista de piezas de

repuesto, como los aislantes, estén instaladas. Soldar sin estos elementos podría causar la
destrucción inmediata del soplete.

5.3 Montaje del adaptador central en el equipo

1. Compruebe que la guía de hilo está correctamente instalada.

2. Inserte la clavija central en la toma del alimentador de hilo y fíjela apretando a mano
firmemente la tuerca del adaptador.

0463 607 001

- 12 -

© ESAB AB 2018

5 FUNCIONAMIENTO

5.4 Conexión del circuito de refrigeración

Conecte las mangueras de agua a la unidad de refrigeración: azul para el flujo de agua que
va del refrigerador al soplete; rojo para el flujo de agua caliente que regresa del soplete al
refrigerador. Antes de utilizar un soplete refrigerado por agua, tiene que eliminarse el aire de
la circulación de refrigeración haciendo funcionar el refrigerador durante unos minutos.

¡PRECAUCIÓN!

Las mangueras de agua mal conectadas pueden provocar sobrecalentamiento y
daños en el cuello del soplete y en el cable de alimentación del agua.
Compruebe regularmente el nivel de refrigerante y el rendimiento de la unidad de
refrigeración. Una refrigeración insuficiente podría causar sobrecalentamiento y
daños en el soplete y en el cable de alimentación del agua.

¡NOTA!

Para conseguir un flujo de agua y gas óptimo, coloque las unidades de cables y
las mangueras de agua y gas lo más recto posible. Las mangueras retorcidas
causarán sobrecalentamiento y pueden dañar el soplete. Proteja de cualquier
daño los cables y las mangueras de suministro.

5.5 Ajuste del volumen de gas de protección

Ajuste la cantidad de gas necesaria con ayuda del regulador de gas. El tipo y el volumen de
gas dependerán del trabajo de soldadura concreto.

5.6 Lista de comprobación

Antes de conectar el cable al alimentador de hilo, asegúrese de que la guía de hilo es
adecuada para el tipo y el diámetro de hilo seleccionados.

Compruebe los elementos consumibles del extremo delantero del cuello de cisne para
asegurarse de que la punta de contacto y demás elementos son adecuados para el tipo y el
diámetro de hilo seleccionados.

5.7 Cambio del hilo

Siempre que cambie el hilo, compruebe que su extremo no presenta rebabas.
Inserte el hilo en el alimentador como se indica en el manual de instrucciones.
Al insertar el hilo, presione el botón de ajuste por pasos sucesivos del alimentador de hilo.

5.8 Inicio y detención del proceso de soldadura

El alimentador de hilo y el proceso de soldadura se iniciarán al apretar el gatillo del soplete.
En función de la configuración de la máquina de soldadura, el proceso de soldadura se
detendrá al soltar el gatillo o al apretar el gatillo por segunda vez. Para más información,
consulte el manual de instrucciones de la unidad de alimentación.

0463 607 001

- 13 -

© ESAB AB 2018

5 FUNCIONAMIENTO

¡PELIGRO!

El cabezal del soplete puede alcanzar temperaturas muy altas durante el
funcionamiento, con el consiguiente riesgo de quemaduras graves. Déjelo enfriar
bajo supervisión, ya que existe riesgo de incendio. No coloque el soplete caliente
sobre objetos sensibles al calor ni cerca de ellos. El sistema de refrigeración de
los sopletes refrigerados por agua debe mantenerse encendido durante unos
minutos una vez terminado el proceso de soldadura.

Antes de salir del lugar de trabajo, asegure el sistema para evitar la activación
involuntaria, preferiblemente desconectando la fuente de alimentación.

0463 607 001

- 14 -

© ESAB AB 2018

6 MANTENIMIENTO

6 MANTENIMIENTO

6.1 Descripción general

¡NOTA!

Para garantizar la seguridad y fiabilidad del equipo es muy importante efectuar
un mantenimiento periódico.

Limpie o cambie periódicamente las piezas de desgaste de la antorcha de soldadura para
evitar fallos en el aporte de hilo. Limpie con aire comprimido la guía de hilo cada cierto
tiempo, así como la punta de contacto del hilo.

¡ADVERTENCIA!

Antes de iniciar cualquier tarea de limpieza, mantenimiento o reparación, aplique
el siguiente procedimiento de desconexión.

1. Desconecte la fuente de alimentación

2. Cierre el suministro de gas

Asegúrese de que tanto la fuente de alimentación como el gas permanecen
desconectados durante toda la tarea de mantenimiento o reparación.

6.2 Unidad de cables

Compruebe si el soplete y la unidad de cables están dañados antes de utilizarlos. Los daños
deben ser reparados por personal cualificado antes de volver a utilizar el equipo.

6.3 Limpieza del alimentador de hilo

Desconecte el cable de la antorcha del equipo y extiéndalo bien.
Quite la tuerca y extraiga la guía de hilo. Retire todas las demás piezas del cuello de cisne.
Limpie con aire comprimido el tubo del hilo por ambos lados para retirar cualquier resto de

hilo.
Inserte la guía de hilo en el tubo y vuelva a montar la tuerca.

¡NOTA!

Las guías de hilo nuevas deben cortarse a la longitud correcta.

6.4 Tubo guía de acero/Tubo guía de plástico

Si un problema de alimentación de hilo no se puede resolver cambiando la punta de
contacto y limpiando el canal de la guía de hilo, debe sustituirse el tubo guía.

El tubo guía y el hilo de soldadura deben insertarse con la unidad de cables extendida en
recto.

0463 607 001

- 15 -

© ESAB AB 2018

6 MANTENIMIENTO

Instalación de un tubo guía de acero

Quite la tuerca de manga del conector
central, quite la boquilla de gas y la punta de
contacto del soplete.

Empuje el tubo guía a través del conector
central y fíjelo con la tuerca de manga.

Corte el tubo guía a ras del soporte de la
punta.

Quite el tubo guía del soplete y pula
cuidadosamente su extremo delantero Si es
necesario, rebaje las rebabas de los bordes.
Asegúrese de que el orificio interior esté
totalmente abierto.

Para tubos guía aislados, quite el aislamiento
del extremo delantero de forma que el
aislamiento restante termine
aproximadamente en el extremo delantero
del mango del soplete.

Vuelva a instalar el tubo guía y fíjelo con la
tuerca de manga. Instale todas las piezas del
equipo en el cuello del soplete.

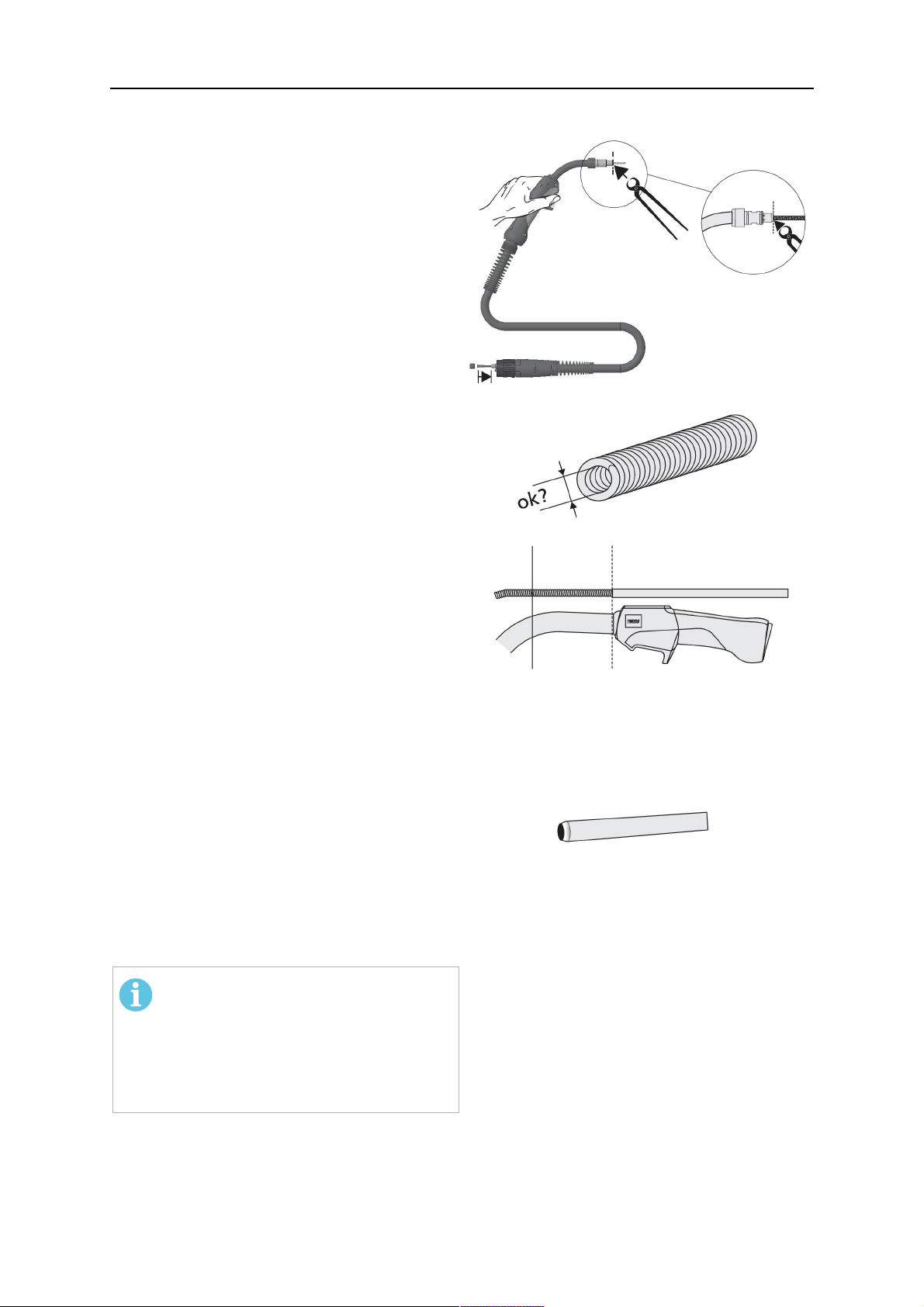

Instalación de un tubo guía de plástico

Instale la boquilla de gas y la punta de
contacto en el soplete.

Haga un corte limpio en la parte delantera del
tubo guía y bisele los bordes (por ejemplo
con un sacapuntas).

Inserte el tubo guía – con el tubo guía de
latón primero, si está presente – a través del
conector central en el cable del soplete,
mientras gira ligeramente el tubo guía.

¡NOTA!

Asegúrese de que el tubo guía está
totalmente insertado girándolo y
presionando ligeramente hacia
delante, hasta que se pueda sentir
que ha llegado a su tope.

0463 607 001

- 16 -

© ESAB AB 2018

6 MANTENIMIENTO

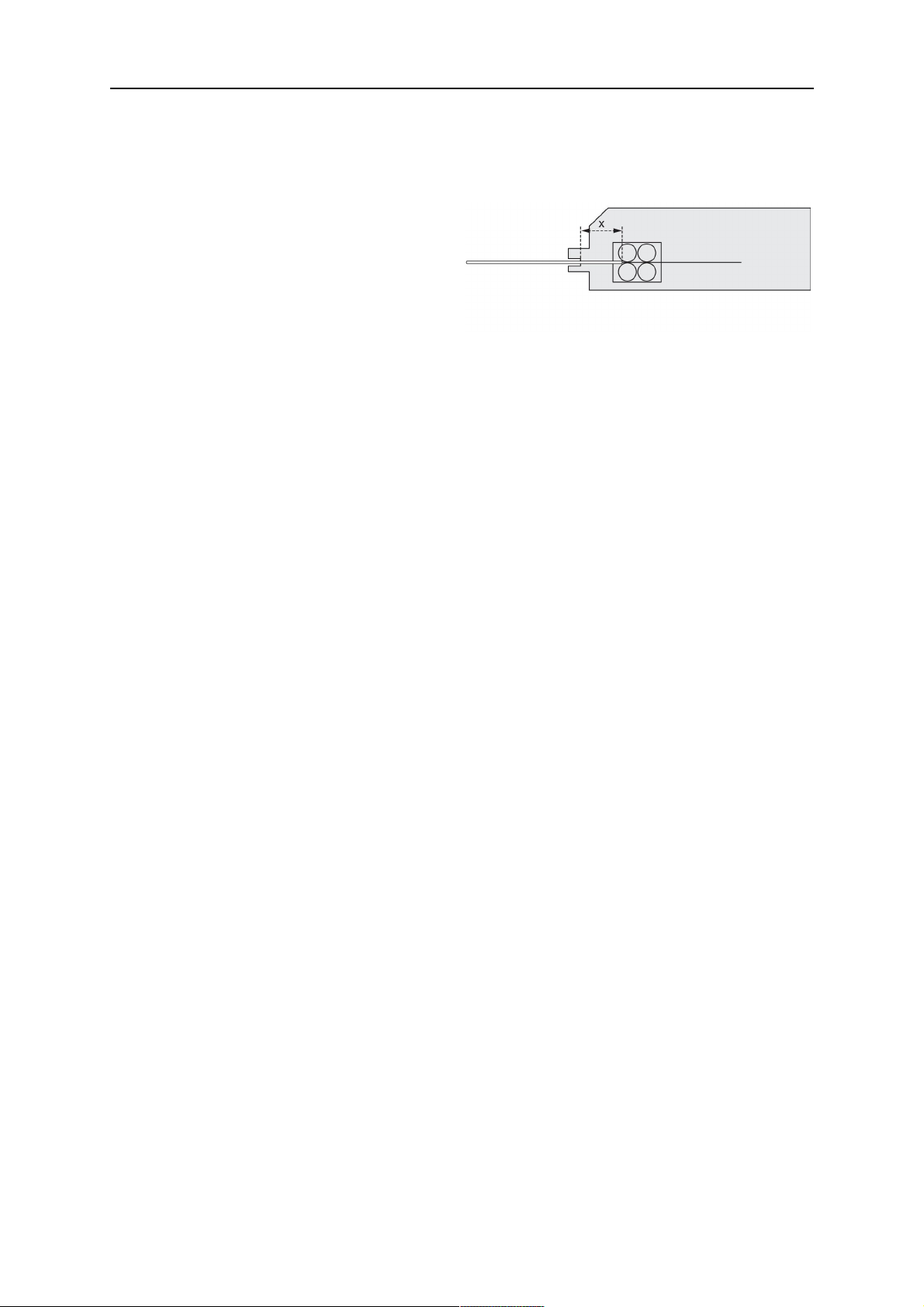

Instale la boquilla y la junta tórica en el tubo
guía, muévala a la posición correcta y fíjela
con la tuerca de manga del conector central
de tipo europeo.

Mida la superposición necesaria dentro de la
carcasa del alimentador de hilo y corte el
tubo guía en consecuencia.

6.5 Limpieza del cuello de cisne

• Limpie periódicamente el interior de la boquilla de gas para eliminar las salpicaduras y

rocíela con un producto antisalpicaduras de ESAB®.

• Compruebe si las piezas de desgaste presentan algún daño visible y, en caso

necesario, sustitúyalas.

6.6 Comprobación del sistema de refrigeración

Asegúrese de que el líquido de refrigeración esté limpio y cámbielo si es necesario. Las
impurezas presentes en el líquido de refrigeración pueden obstruir los canales de agua del
soplete. Utilice siempre el líquido de refrigeración adecuado para sopletes con inhibidores de
corrosión.

0463 607 001

- 17 -

© ESAB AB 2018

7 SOLUCIÓN DE PROBLEMAS

7 SOLUCIÓN DE PROBLEMAS

Si las medidas que se describen a continuación no solucionan el problema, consulte a su
distribuidor o al fabricante.

Lea el manual de instrucciones de los componentes del equipo, por ejemplo, la fuente de
alimentación y el alimentador de hilo.

Problema Causa posible Acción

La antorcha se calienta
demasiado

Problemas de alimentación
de hilo

• Punta de contacto/soporte
de punta mal apretados

• El sistema de refrigeración
no funciona bien

• Soplete sobrecargado

• Unidad de cables
defectuosa

• La punta de contacto está
desgastada

• El tubo guía está
desgastado/sucio

• Los consumibles utilizados
no son adecuados para el
diámetro del hilo o el
material

• El alimentador de hilo no
está configurado
correctamente

• La unidad de cables está
doblada o tendida en un
radio pequeño

• El hilo está contaminado

• Compruebe estos
elementos y apriételos
manualmente

• Compruebe el caudal de
agua, el nivel de llenado y
la limpieza

• Compruebe los datos
técnicos y, si es necesario,
elija un tipo diferente

• Compruebe los cables, los
tubos y las conexiones

• Cambie la punta de
contacto

• Compruebe el tubo guía,
límpielo con aire en ambas
direcciones. Cámbielo si
es necesario.

• Compruebe la lista de
repuestos

• Compruebe los rodillos de
alimentación, la presión de
contacto y el freno de la
bobina

• Compruebe la unidad de
cable y extiéndala bien

• Utilice un paño de limpieza

Las soldaduras presentan
poros

0463 607 001

• Turbulencias de gas
causadas por adherencia
de salpicaduras

• El flujo de gas del soplete
es demasiado pequeño o
excesivamente alto

• Suministro de gas
defectuoso

• Corriente de aire en el
lugar de trabajo

• Hay humedad o
contaminación en el hilo o
en la pieza de trabajo

- 18 -

• Limpie el cabezal del
soplete, utilice un difusor
de gas/protector contra
salpicaduras

• Compruebe el caudal con
una herramienta de
medición

• Compruebe el caudal y
posibles fugas

• Instale protección

• Compruebe el hilo y la
pieza de trabajo; utilice
menos líquido anti
salpicaduras o utilice otro
distinto

© ESAB AB 2018

7 SOLUCIÓN DE PROBLEMAS

Problema Causa posible Acción

El arco no es estable • La punta de contacto está

desgastada

• Parámetros de soldadura
incorrectos

No se inicia el proceso de
soldadura

• El cable de control está
roto o el gatillo está
defectuoso

• Cambie la punta de
contacto

• Modifique los parámetros
de soldadura

• Compruebe y repare las
conexiones del gatillo,
límpielo o cámbielo

0463 607 001

- 19 -

© ESAB AB 2018

8 PEDIDOS DE REPUESTOS

8 PEDIDOS DE REPUESTOS

¡PRECAUCIÓN!

Todas las reparaciones y trabajos eléctricos deben encargarse a un servicio
técnico oficial ESAB. Utilice siempre repuestos y consumibles originales de
ESAB.

Los OCIM RB25T, OCIM RB28T, OCIM RB36T, OCIM RB40T, OCIM RH302T, OCIM
RH502T y OCIM RM552T están diseñados y probados de conformidad con las normas
internacionales y europeas. IEC/EN 60974-7. Una vez terminadas las tareas de
mantenimiento o reparación, es responsabilidad de la persona o personas que las hayan
llevado a cabo asegurarse de que el producto sigue cumpliendo dichas normas.

Los repuestos se pueden pedir a través de su distribuidor ESAB más cercano; consulte

esab.com. Para realizar un pedido, indique el tipo de producto, el número de serie, y el

nombre y número del repuesto que aparecen indicados en la lista de repuestos. De hacerlo
así, la tramitación de su pedido resultará más sencilla y podremos garantizarle una entrega
correcta de las piezas solicitadas.

0463 607 001

- 20 -

© ESAB AB 2018

NÚMEROS DE REFERENCIA

NÚMEROS DE REFERENCIA

Ordering number Type Description

161050307TW OCIM RB25T Welding torch, 3m, Euro connection
161050407TW OCIM RB25T Soplete de soldadura, 4 m, conexión Euro
161100307TW OCIM RB28T Welding torch, 3m, Euro connection
161100407TW OCIM RB28T Soplete de soldadura, 4 m, conexión Euro
161130307TW OCIM RB36T Welding torch, 3m, Euro connection
161130407TW OCIM RB36T Soplete de soldadura, 4 m, conexión Euro
161120307TW OCIM RB40T Welding torch, 3m, Euro connection
161120407TW OCIM RB40T Soplete de soldadura, 4 m, conexión Euro
160110307TW OCIM RH302T Welding torch, 3m, Euro connection
160110407TW OCIM RH302T Soplete de soldadura, 4 m, conexión Euro
160100307TW OCIM RH502T Welding torch, 3m, Euro connection
160100407TW OCIM RH502T Soplete de soldadura, 4 m, conexión Euro
160100507TW OCIM RH502T Soplete de soldadura, 5 m, conexión Euro
159080307TW OCIM RM552T Welding torch, 3m, Euro connection
159080407TW OCIM RM552T Soplete de soldadura, 4 m, conexión Euro
0463 621 001 Manual de piezas de repuesto

0463 607 001

- 21 -

© ESAB AB 2018

http://manuals.esab.com

For contact information visit esab.com
