POLSKI

Dla zapewnienia bezpieczeństwa i maksymalnej wydajności, należy uważnie przeczytać niniejszą instrukcję przed przystąpieniem do pracy.

PRZED ROZPOCZĘCIEM SPAWANIA

Sprawdzić, czy hełm został odpowiednio zmontowany i czy nie przepuszcza przypad-

•

kowego światła. W części przedniej światło może przenikać wyłącznie przez wziernik

elektro-optycznego filtra ochronnego. Sprawdzić, czy ogniwa słoneczne i fotokomórki nie są zasłonięte jakimkolwiek elemen-

•

tem, ani zabrudzone, co mogłoby uniemożliwić właściwą pracę filtra. Wyregulować położenie przyłbicy, aby zapewnić maksymalną wygodę pracy. Opuścić

•

przyłbicę jak najniżej, z zachowaniem możliwie najszerszego pola widzenia. Sprawdzić poziom przyciemnienia (szczelności świetlnej) zalecany w konkretnej operacji

•

spawalniczej i dostosować elektro-optyczny filtr ochronny (patrz tabela z zalecanymi

poziomami przyciemnienia).

Wymień elektrooptyczny filtr spawalniczy, który jest uszkodzony fizycznie lub potencjalnie

•

niesprawny (należy sprawdzić, czy ciemnieje po włączeniu łuku spawalniczego).

Jeśli te warunki nie są spełnione, produkt nie nadaje się do użytku.

ŚRODKI BEZPIECZEŃSTWA

Nie wolno kłaść hełmu ani elektro-optycznego filtra spawalniczego na gorących po-

•

wierzchniach.

Porysowane lub uszkodzone ekrany ochronne należy regularnie wymieniać, stosując

•

zamienniki ESAB. Przed użyciem nowego ekranu należy upewnić się, czy zdjęto folię ochronną z obu jego powierzchni. Hełmu NEW-TECHTM 9-13 można używać wyłącznie w temperaturze od -10°C do +60°C.

•

Nie wolno narażać filtra ochronnego na działanie płynów i zanieczyszczeń.

•

Nieprzestrzeganie niniejszych zaleceń powoduje unieważnienie gwarancji producenta.

•

Firma ESAB zrzeka się wszelkiej odpowiedzialności za problemy wynikające z użytkowania hełmu niezgodnie z przeznaczeniem lub nieprzestrzegania zaleceń zawartych w niniejszej instrukcji. Hełm spawalniczy NEW-TECHTM 9-13 służy do ochrony oczu i twarzy spawacza przed rozpryskami oraz działaniem szkodliwego promieniowania ultrafioletowego i podczerwonego powstającego podczas spawania. Do innych celów ochronnych prosimy używać innych rodzajów odpowiednich środków ochrony osobistej. Należy stosować wyłącznie oryginalne części zamienne ESAB. W przypadku jakichkol-

•

wiek wątpliwości należy skontaktować się z autoryzowanym sprzedawcą ESAB. Materiały w kontakcie ze skórą mogą spowodować reakcje alergiczne u osób podatnych.

•

Noszenie hełmu spawalniczego na zwykłych okularach jest niebezpieczne - w przypadku

•

uderzenia hełm przenosi jego siłę na szkła i twarz. Jeżeli na hełmie i ekranie ochronnym nie ma znaku »B«, obowiązuje znak »S«.

•

PRZECHOWYWANIE

Nieużywany filtr należy przechowywać w suchym miejscu w temperaturze od -20°C do +65°C. Zbyt długie narażenie na temperaturę powyżej 40°C może skrócić okres trwałości użytkowej akumulatora. Zaleca się przechowywanie baterii słonecznych filtra w całkowitej ciemności, bez dostępu światła, w celu całkowitego wyłączenia urządzenia w okresie bezczynności. Można to osiągnąć kładąc filtr na półce powłoką aktywną w dół.

KONSERWACJA I CZYSZCZENIE

Zawsze należy dbać o czystość baterii słonecznych oraz fotokomórek, usuwając z nich rozpryski i kurz. Filtr można czyścić za pomocą miękkiej chusteczki lub tkaniny nasączonej łagodnym środkiem czyszczącym (lub alkoholem). Nie wolno używać żrących rozpuszczalników, takich jak aceton. Filtry ochronne ESAB należy zawsze osłaniać z obu stron za pomocą osłon ochronnych (z poliwęglanu lub CR39), które także można czyścić wyłącznie za pomocą miękkiej chusteczki lub tkaniny. Uszkodzone w jakikolwiek sposób osłony należy niezwłocznie wymieniać.

Page 2

HEŁM SPAWALNICZY

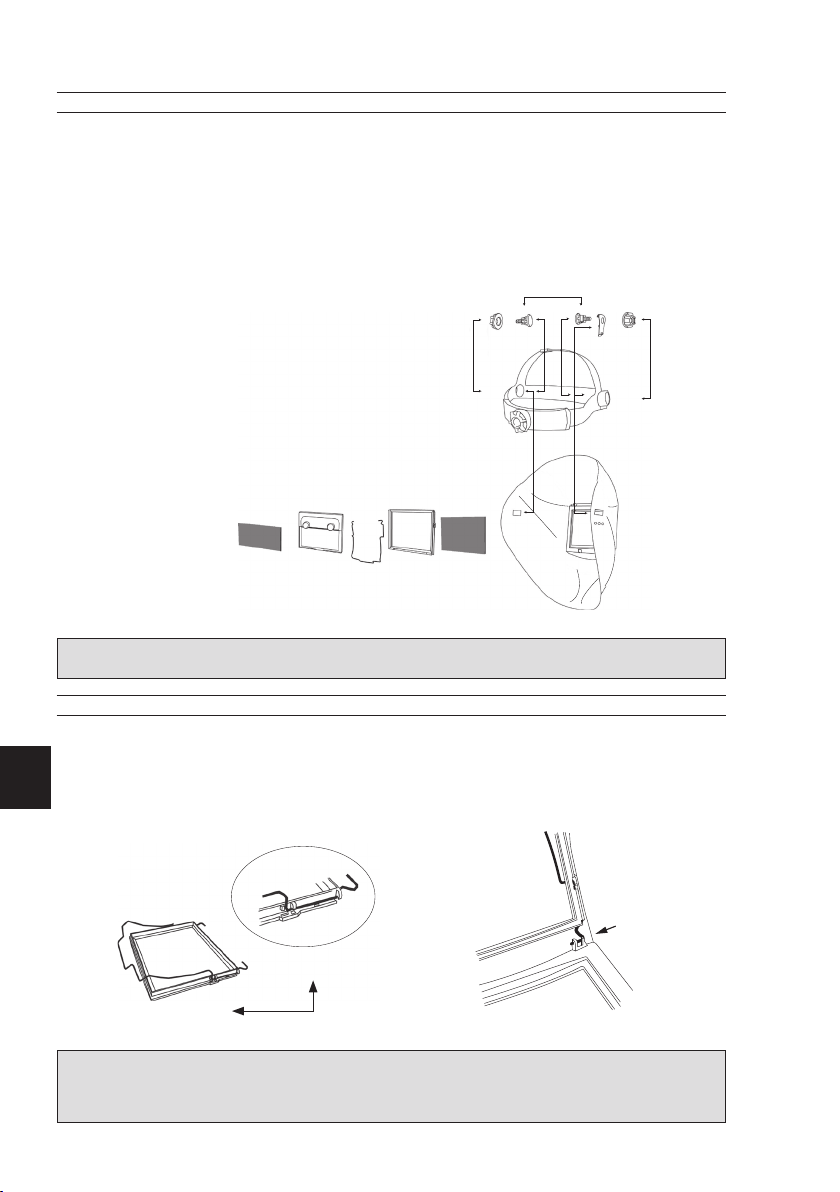

MONTAŻ HEŁMU I PRZYŁBICY

Wsunąć śruby (A) w otwory w przyłbicy (D).

Wsunąć przyłbicę (D) w korpus hełmu (F) zgodnie z rysunkiem 1 i przepchnąć śruby (A)

przez prostokątny otwór w korpusie. Wsunąć regulator odchylenia (B) umieszczony po prawej stronie między śrubę (A), a

korpus hełmu (F). Upewnić się, że niewielki kołek znajduje się w jednym z trzech otworów w korpusie. Należy wybrać odpowiedni otwór zapewniający wygodę pracy. Dokręcić nakrętki (C) ustalające śruby (A). Przed końcowym dokręceniem umieścić

przyłbicę w odpowiedniej odległości od otworu filtra, osadzając ją w dwóch prostokątnych otworach w korpusie hełmu. Dopasowanie przyłbicy (D) w zależności od obwodu

głowy można regulować obracając tylne pokrętło (E). Poprzez naciśnięcie pokrętła i przytrzymanie go podczas obracania, a następnie zwolnienie po ustawieniu odpowiedniego położenia, uzyskuje się optymalną wygodę pracy. Po zwolnieniu pokrętło blokuje się w wybranym położeniu.

Rysunek 1

Przyłbica została wyposażona w wymienny potnik. Zapasowe potniki można zamówić w najbliższym autoryzowanym punkcie sprzedaży.

MONTAŻ HEŁMU I SYSTEMU MOCUJĄCEGO

Wsunąć metalową sprężynę w szczeliny ramy wsporczej zgodnie z rysunkiem 2, ale tylko

z jednej strony.

Wsunąć hak sprężyny metalowej, po stronie zamocowanej do ramy, w ucho umieszczone

po wewnętrznej stronie górnego narożnika otworu filtra, zgodnie z rysunkiem 3.

Wsunąć drugi hak sprężyny w drugie ucho i osadzić wolny koniec sprężyny w szczelinach

po drugiej stronie ramy wsporczej.

Rysunek 2 Rysunek 3

OSTRZEŻENIE

Hełm spawalniczy NEW-TECHTM 9-13 został zaprojektowany jako urządzenie maksymalnie przyjazne dla użytkownika, dlatego nie ma potrzeby demontażu systemu mocującego podczas wymiany osłon ochronnych lub filtra spawalniczego. Zdecydowanie odradzamy demontaż systemu bez uzasadnionej przyczyny, ponieważ powyższe działania wymagają odpowiednich umiejętności.

Page 3

MONTAŻ FILTRA I OSŁON OCHRONNYCH

2.b

4.a

2.a

Zwolnić metalową sprężynę blokującą (1.).

Umieścić wewnętrzną osłonę ochronną po

wewnętrznej stronie elektro-optycznego filtra

spawalniczego, zgodnie z rysunkiem (2.a).

Wsunąć elektro-optyczny filtr spawalniczy wraz z osłoną pomiędzy ramę wsporczą, a metalową sprężynę do momentu, aż filtr

zostanie osadzony w obejmie mocowanej

sprężyną (2.b). Kabel łączący powinien być odgięty w prawą stronę podczas wsuwania filtra elektro-optycznego w ramę wsporczą, aby uniknąć umieszczenia go pod metalową sprężyną. Unieść ramę wsporczą z filtrem i wsunąć na

miejsce zewnętrzną osłonę ochronną (3.). Opuścić ramę z filtrem (4.a) i zamocować

metalową sprężynę blokującą (4.b).

Rysunek 4

4.b

WYMIANA OSŁON OCHRONNYCH

3.a

4.a

Rysunek 5

4.b

3.b

Zwolnić metalową sprężynę blokującą (1.).

Wyjąć wewnętrzną osłonę ochronną i wymie-

nić ją na nową (2.). Podnieść ramę wsporczą z filtrem (3.a), wyjąć

osłonę ochronną i wymienić ją na nową (3.b). Opuścić ramę z filtrem (4.a) i ponownie zamo-

cować metalową sprężynę blokującą (4.b).

OSTRZEŻENIE

Podczas montażu hełmu i filtra spawalniczego lub wymiany osłon ochronnych należy uważać, aby odpowiednio mocno zamontować wszystkie części w celu zachowania odpowiedniej szczelności świetlnej hełmu. Jeżeli w jakimś miejscu światło wnika do wewnątrz, należy powtarzać procedurę montażową aż do rozwiązania problemu. W przeciwnym razie nie wolno rozpoczynać w nim spawania. Przed wymianą osłon ochronnych należy zawsze usuwać ich ochronne powłoki z obu stron (Rysunek 6).

Rysunek 6

Page 4

ELEKTRO-OPTYCZNE FILTRY OCHRONNE DO SPAWANIA

DZIAŁANIE

Elektro-optyczne filtry ochronne ESAB do spawania działają na zasadzie ciekłokrystalicznego blokowania ostrego światła emitowanego podczas spawania, dzięki czemu oczy spawacza nie są narażone na działanie zbyt silnego światła widzialnego. W połączeniu z trwałym, pasywnym filtrem IR/UV chronią wzrok przed szkodliwym działaniem promieniowania podczerwonego (IR)

i ultrafioletowego (UV). Funkcja ochrony przed szkodliwym promieniowaniem zostaje zachowa-

na, niezależnie od ilości światła wpadającego do hełmu (regulacja szczelności świetlnej) oraz od uszkodzeń filtra, zgodnie z ostatnim stopniem izolacji świetlej zaznaczonym na produkcie.

ZASTOSOWANIE

Filtry ESAB nadają się do każdego rodzaju spawania elektrycznego: za pomocą elektrod otulonych, MIG/MAG, TIG/WIG, spawania i cięcia plazmowego. Filtrów nie można stosować do

spawania laserowego i gazowego.

FUNKCJE

Przyciemnienie:

Filtr elektro-optyczny NEW-TECHTM 9-13 jest dostarczany jako gotowy do użycia. Sprawdź

stopień zabezpieczenia wymagany w konkretnym zastosowaniu spawalniczym i ustaw zalecany stopień przyciemnienia za pomocą pokrętła nastawiania przyciemnienia. Można wybrać stopień

przyciemnienia od 9 do 13.

Wrażliwość:

Większość prac spawalniczych można wykonywać z filtrem o ustawionej maksymalnej wrażliwości na światło dochodzące. Ten poziom wrażliwości zakłada jednak zastosowanie łuku elektrycznego o niskim napięciu, metody TIG lub technik specjalnych. Stopień wrażliwości na światło dochodzące należy obniżać jedynie w określonych warunkach naświetlenia, aby uniknąć niepożądanej aktywacji filtra. Najprostszą zasadą uzyskiwania optymalnej pracy jest ustawić maksymalny stopień wrażliwości na początku pracy, a następnie stopniowo zmniejszać go do momentu, aż filtr zacznie reagować tylko na rozbłyski łuku elektrycznego, a nie skokowo pod wpływem działania światła z otoczenia (bezpośrednio padające promienie słoneczne, intensywne światło sztuczne, inny łuk elektryczny uruchamiany przez osoby pracujące nieopodal, itp.).

ZALECANE STOPNIE SZCZELNOŚCI ŚWIETLNEJ W ZALEŻNOŚCI OD RODZAJU PRAC

SPAWALNICZYCH (EN 379)

RODZAJ PRAC

SPAWALNICZYCH

Elektroda otulona MAG TIG (wszystkie metale i stopy)

MIG (metale ciężkie)

MIG (stopy lekkie)

Żłobienie łukiem powietrznym Cięcie plazmowe Spawanie łukiem mikroplazmowym

1,5

NATĘŻENIE ŁUKU ELEKTRYCZNEGO W AMP

6 10 15 30 40 60 70 100 125 150 175 200 225 250 300 350 400 450 500 600

11 12 13 14

9 10 11 12 13 14

10 10

6 7 8 9 10 11 12

109

11 1210

1110

11 12 13 14

11 12 13 14 15

11 12 13

Rysunek 7

1312

KRZYWA PRZECHODZENIA ŚWIATŁA

Przechodzenie

100

T[%]

0,1

0,01

0,001

0,0001

300 400 500 600 700 800 900 1000 1100 1200 1300 1400

Stan jasny: Przyciemnienie 4

Stan ciemny:

Izolacja świetlna 9 Izolacja świetlna 10 Izolacja świetlna 11 Izolacja świetlna 12 Izolacja świetlna 13

λ[nm]

Długość fali

Rysunek 8

Page 5

OPIS DO RYSUNKÓW FILTRA NEW-TECHTM 9-13

1. Bateria słoneczna

2. Fotokomórki (diodowe)

3. Obudowa filtra

4. Aktywna powłoka ciekłokrystaliczna filtra

5. Regulator przyciemnienia (szczelności świetlnej)

6. Regulator wrażliwości

NEW-TECHTM 9-13

DANE TECHNICZNE

Model

Pole widzenia Waga

Zaciemnienie w poł. otwartym Zaciemnienie w poł. zamkniętym

Czas aktywacji w temp. 23°C

Czas odświeżania

Ochrona UV/IR Zakres temp. roboczej

Funkcja wykrywania łuku TIG

Zasilanie

Rysunek 9

Sensitivity Shade

ESAB V913

4/9- 13 BL 1/ 1/1/E N379

V913

95 x 46,5 mm

95 g

9 - 13

0,15 ms

0,4 s

UV16 / IR16

-10°C / +60°C ulepszona

baterie słoneczne / bez konieczności wymiany baterii

OZNACZENIA

V913 BH2 4 / 9-13

BL 1/1/1 EN 379 EN 175 EN 166 S B CE DIN GS DIN Plus

Dopuszczona jednostka badawcza do prowadzenia testów w ramach oznakowania CE: DIN Certco, Alboinstrasse 56, D-12103 Berlin, 0196

Nazwa produktu: elektro-optyczny filtr spawalniczy Nazwa produktu: kask ochronny

4 - Numer izolacji świetlnej w położeniu otwartym 9-13 - Numery izolacji świetlnych w położeniu zamkniętym

Oznaczenie identyfikacyjne producenta

Oznaczenie klas optycznych (jakość optyczna, rozpraszanie, jednorodność)

Numer standardu Numer standardu Numer standardu

Zwiększona odporność Uśredniona wartość energii udaru

Znak CE

Symbol zgodności z normą DIN i GS Symbol zgodności z normą DIN Plus

Page 6

ORYGINALNE CZĘŚCI ZAMIENNE

Część

Wkład NEW-TECHTM 9-13

Sensitivity Shade

ESAB V913

4/9-13 BL 1 /1/1/ EN379

Kod

0700 000 202

Korpus hełmu NEW-TECHTM 9-13

Rama wsporcza NEW-TECH

Metalowa sprężyna blokująca NEW-TECH

Przyłbica kompletna NEW-TECH

Potnik NEW-TECH

Potnik komfort NEW-TECH

Poduszka na kark NEW-TECH

0700 000 212

0700 000 220

0700 000 221

0700 000 222

0700 000 226

0700 000 231

0700 000 232

Ekran ochronny Przednia soczewka wziernika NEW-TECHTM (CR39 110 x 90 mm)

Ekran ochronny Przednia soczewka wziernika NEW-TECHTM (PC 110 x 90 mm)

Ekran ochronny

Wewnętrzna soczewka wziernika

NEW-TECHTM (PC 107 x 51 mm)

0701 416 354

0700 000 227

0700 000 228
