Instrukcja obsługi

Valid for serial no. 506-xxx-xxxx, 719-xxx-xxxx0459 576 101 PL 110225

1 WSTĘP 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.1 Wyposażenie 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 DZIAŁANIE 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Funkcje 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 ZAMAWIANIE CZĘŚCI ZAMIENNYCH 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

RYSUNEK WYMIAROWANY 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SCHEMAT 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

NUMER ZAMÓWIENIOWY 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

WYPOSAŻENIE 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Zastrzegamy sobie prawo do wprowadzenia zmian.

TOCo

- 2 -

PL

1 WSTĘP

Te urządzenia zdalnego sterowania mogą sterować prądem, prędkością podawania drutu, napięciem i wyborem programu.

Akcesoria firmy ESAB do tego produktu można znaleźć na stronie 14.

1.1 Wyposażenie

Urządzenia zdalnego sterowania są dostarczane z instrukcją obsľugi.

FS 002 CAN i FS 002 są dostarczane z 5-metrowym kablem poľączeniowym. Kable poľączeniowe dla innych urządzeń zdalnego sterowania należy zamawiać oddzielnie.

2 DZIAŁANIE

Podľączyć urządzenie zdalnego sterowania do gniazda dla zdalnego sterowania w źródle prądu lub podajniku drutu.

Podľączając urządzenie zdalnego sterowania do urządzenia Aristo wyproduko wanego przed 2005 rokiem w niektórych przypadkach należy zaktualizować oprogramowanie panelu sterowania, aby urządzenia zdalnego sterowania dziaľaľy prawidľowo.

2.1 Funkcje

MTA1 CAN

M1 10Prog CAN

Sterowanie zdalne bazujące na magistrali CAN do spawania MIG/MAG, TIG i MMA.

1

MIG/MAG: Ustawianie prędkości podawania

drutu

TIG: Ustawianie prądu TIG pulsujące: Ustawianie prądu impulsu MMA: Ustawianie prądu

2

MIG/MAG: Ustawianie napięcia lub odchylenia

napięcia +/- od linii synergicznej

TIG: Brak funkcji TIG pulsujące: Ustawianie prądu bazowego MMA: Ustawianie mocy ľuku

3

Pokrętľo blokujące

Sterowanie zdalne bazujące na magistrali CAN do spawania MIG/MAG, TIG i MMA.

1

Wybrać jeden z 10 programów

2

MIG/MAG: Odchylenie napięcia +/- od

wybranego programu TIG i MMA: Ustawianie prądu spawania +/- od

wybranego programu TIG pulsujące: Ustawianie prądu impulsu +/-

od wybranego programu

3

Pokrętľo blokujące

bf07d1oa - 3 -

PL

AT1 CAN

AT1 CF CAN

M1

Sterowanie zdalne bazujące na magistrali CAN do spawania MMA i TIG.

1

Ustawianie prądu

2

Pokrętľo blokujące

Sterowanie zdalne bazujące na magistrali CAN do spawania MMA i TIG.

1

Ogólne ustawianie prądu

2

Dokľadne ustawianie prądu

3

Pokrętľo blokujące

Sterowanie zdalne dla spawania MIG/MAG

1

Ustawianie napięcia

2

Ustawianie prędkości podawania drutu

3

Pokrętľo blokujące

AT1

AT1 CF

RA 12

Sterowanie zdalne dla spawania MMA i TIG

1

Ustawianie prądu

2

Pokrętľo blokujące

Sterowanie zdalne dla spawania MMA i TIG

1

Ogólne ustawianie prądu

2

Dokľadne ustawianie prądu

3

Pokrętľo blokujące

Urządzenie zdalnego sterowania bazujące na magistrali CAN. Do podľączania MMA1, MMA2 zdalnego sterowania do urządzeń bazujących na magistrali CAN.

1

Gniazdo 12-stykowe

bf07d1oa - 4 -

PL

RA 23

RA T1 Adapter magistrali CAN, sľużący do

FS 002 CAN

FS 002

Urządzenie zdalnego sterowania bazujące na magistrali CAN. Do podľączania uchwytu spawalniczego z wybierakiem programu RS3, MIG2 (2 Pokrętło) do urządzeń bazujących na magistrali CAN.

1

Gniazdo 23-stykowe

podľączania uchwytów TIG z funkcją +/-, wykorzystujących magistralę CAN.

UWAGA! Dostarczany z uchwytem i kablem 0,25 m.

Urządzenie zdalnego sterowania bazujące na magistrali CAN do spawania TIG.

1

Potencjometr do ustawiania prądu spawania, pozycje 1 '2d 10.

2

Pedaľ nożny do rozpoczęcia spawania i ustawiania prądu spawania.

Po ustawieniu potencjometru w pozycji 10, prąd ustawia się od min. do maks. pedaľem nożnym.

Po ustawieniu potencjometru w pozycji 5, prąd ustawia się od min. do 50% pedaľem nożnym.

Urządzenie zdalnego sterowania do spawania TIG.

1

Potencjometr do ustawiania prądu spawania, pozycje 1 '2d 10.

2

Pedaľ nożny do rozpoczęcia spawania i ustawiania prądu spawania.

Po ustawieniu potencjometru w pozycji 10, prąd ustawia się od min. do maks. pedaľem nożnym.

Po ustawieniu potencjometru w pozycji 5, prąd ustawia się od min. do 50% pedaľem nożnym.

3 ZAMAWIANIE CZĘŚCI ZAMIENNYCH

OSTROŻNIE!

Jakiekolwiek czynności naprawcze podejmowane przez użytkownika w okresie gwarancyjnym powodują całkowitą utratę gwarancji.

Części zamienne można zamawiać u najbliższego przedstawiciela handlowego firmy ESAB (patrz ostatnia strona tej publikacji).

bf07d1oa - 5 -

Rysunek wymiarowany

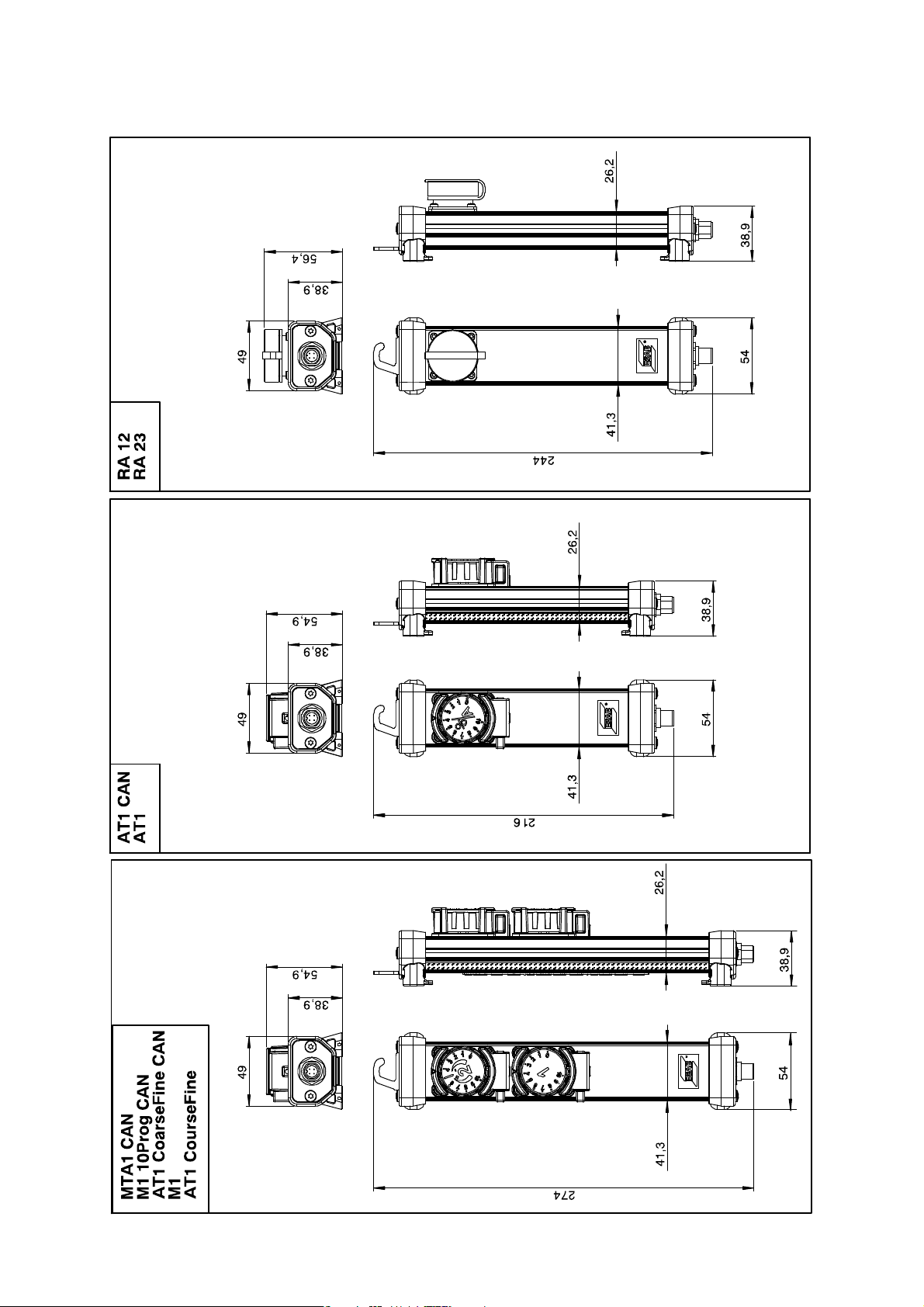

bf07m - 6 -

Edition 110225

bf07m - 7 -

Edition 110225

Schemat

bf07e11a - 8 -

Edition 110225

RA12 up to and including serial number 506-640-4574

RA 12 from serial number 506-640-4575

bf07e11a - 9 -

Edition 110225

bf07e11a - 10 -

Edition 110225

bf07e11a - 11 -

Edition 110225

bf07e11a - 12 -

Edition 110225

MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, M1, AT1, AT1 CF, RA 12, RA 23, RA T1, FS 002 CAN, FS002

Numer zamówieniowy

Remote control Ordering no. Remote control Ordering no.

MTA1 CAN

M1

M1 10Prog CAN

AT1 CAN

AT1 CoarseFine CAN

0459 491 880

0459 491 882

0459 491 883

0459 491 884

0459 491 895

AT1

0459 491 896

AT1 CoarseFine

0459 491 897

RA 12

0459 491 910

FS 002 CAN

RA 23

0349 090 890

FS 002

RA T1 12 pole

0349 090 886

RA T1 10 pole

Spare parts list 0459 576 990

The spare parts list is available on the Internet at www.esab.com

0459 491 911

0459 491 912

0459 491 913

bf07o - 13 -

Edition 110225

MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, RA 12, RA 23, RA T1, M1, AT1, AT1 CF, FS 002 CAN, FS 002

Wyposażenie WYPOSAŻENIE

Remote cable CAN 4 pole - 12 pole

0.25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

Remote cable CAN 4 pole - 10 pole

0.25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 554 884 0459 554 880 0459 554 881 0459 554 882 0459 554 883 0459 554 980 0459 554 981

0459 960 883 0459 960 880 0459 960 881 0459 960 882 0459 960 980 0459 960 981 0459 960 982

Remote cable 8 pole - 12 pole for remote controls AT1 and AT1 CF

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Remote cable 8 pole - 23 pole for remote control M1

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Extension cable 12 pole for remote controls AT1, AT1 CF and FS 002

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 552 880 0459 552 881 0459 552 882 0459 552 883

0459 553 880

0367 662 880

bf07a - 14 -

R0459 576/E110225/P16

NOTES

.............................................................................................................................................................

notes - 15 -
