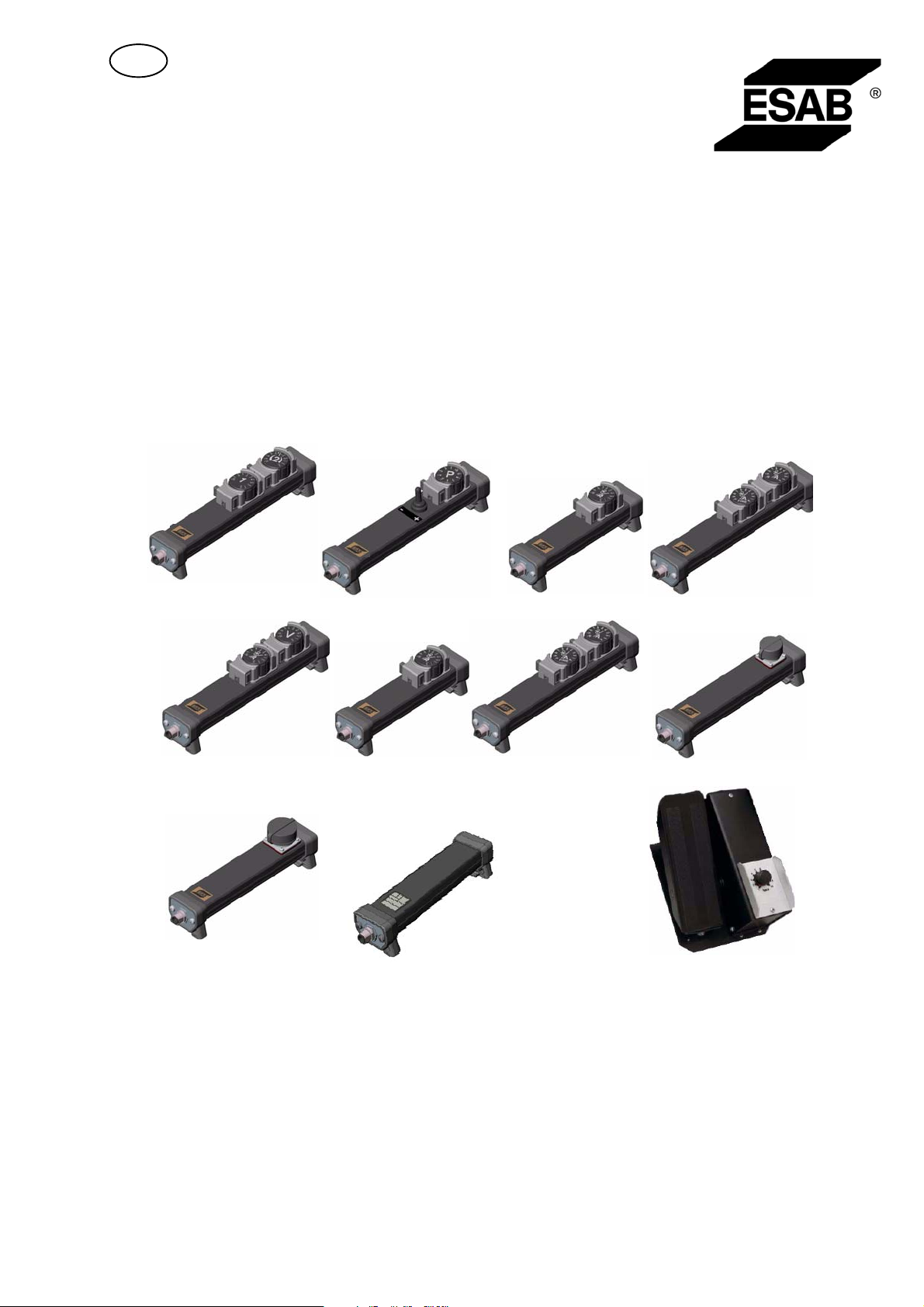

ESAB MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, M1, AT1, AT1 CF, RA 12, RA 23, RA T1, FS 002 CAN, FS 002

DE

MTA1 CAN, M1 10Prog CAN, AT1 CAN, AT1

CoarseFine CAN, M1, AT1, AT1

CourseFine, RA 12, RA 23, RA T1, FS

002

CAN, FS 002

Betriebsanweisung

Valid for serial no. 506-xxx-xxxx, 719-xxx-xxxx0459 576 101 DE 110225

1 EINFÜHRUNG 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.1 Ausstattung 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 BETRIEB 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Funktionen 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 ERSATZTEILBESTELLUNG 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MASSBILD 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SCHALTPLAN 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BESTELLNUMMER 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ZUBEHÖR 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Änderungen vorbehalten.

TOCg

- 2 -

DE

1 EINFÜHRUNG

Mit diesen Fernbedienungen können Strom, Drahtvorschubgeschwindigkeit, Spannung oder Programmauswahl gesteuert werden.

ESAB-Produktzubehör finden Sie auf Seite 14.

1.1 Ausstattung

Der Fernbedienungen werden mit Betriebsanweisung geliefert. FS 002 CAN und FS 002 werden mit einem 5m-Anschlusskabel geliefert. Das

Anschlusskabel für andere Fernbedienungen ist separat zu bestellen.

2 BETRIEB

Verbinden Sie die Fernbedienung mit dem Fernbedienungsanschluss an der Stromquelle oder Drahtvorschubeinheit.

Beim Anschluss einer Fernbedienung an ein Aristo-Modell, das vor 2005 hergestellt wurde, kann eine Aktualisierung der Software in der Bedienkonsole erforderlich sein, um eine korrekte Funktionsweise der Fernbedienung zu gewährleisten.

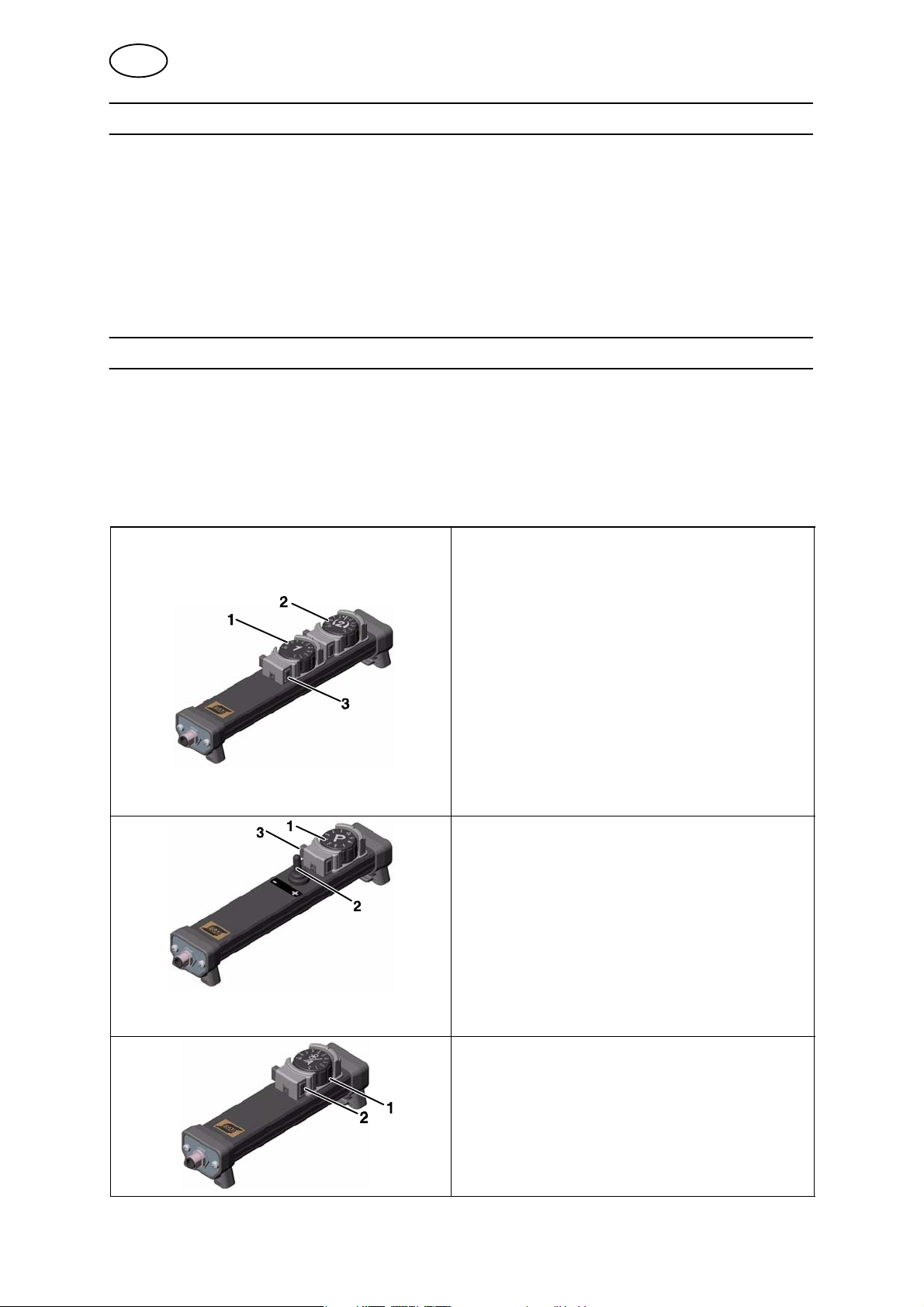

2.1 Funktionen

MTA1 CAN

M1 10Prog CAN

CAN-basierte Fernbedienung für das MIG/MAG-, WIG- und MMA-Schweißen.

1

MIG/MAG: Einstellung der Drahtvorschubge

schwindigkeit

WIG: Einstellung des Stroms WIG-Puls: Einstellung des Pulsstroms MMA: Einstellung des Stroms

2

MIG/MAG: Einstellung der Spannung oder

Spannungsabweichung +/- von der Synergielinie

WIG: Keine Funktion WIG-Puls Einstellung des Hintergrundstroms MMA: Arc Force-Einstellung

3

Wählradsperrung CAN-basierte Fernbedienung für das

MIG/MAG-, WIG- und MMA-Schweißen.

1

Auswahl unter 10 Programmoptionen MIG/MAG: Spannungsabweichung +/- vom

gewählten Programm

2

WIG und MMA: Einstellung der

Schweißstromabweichung +/- vom gewählten Programm

WIG-Puls: Einstellung des Pulsstroms +/- vom gewählten Programm

3

Wählradsperrung

AT1 CAN

bf07d1ga

CAN-basierte Fernbedienung für das MMAund WIG-Schweißen.

1

Einstellung des Stroms

2

Wählradsperrung

- 3 -

DE

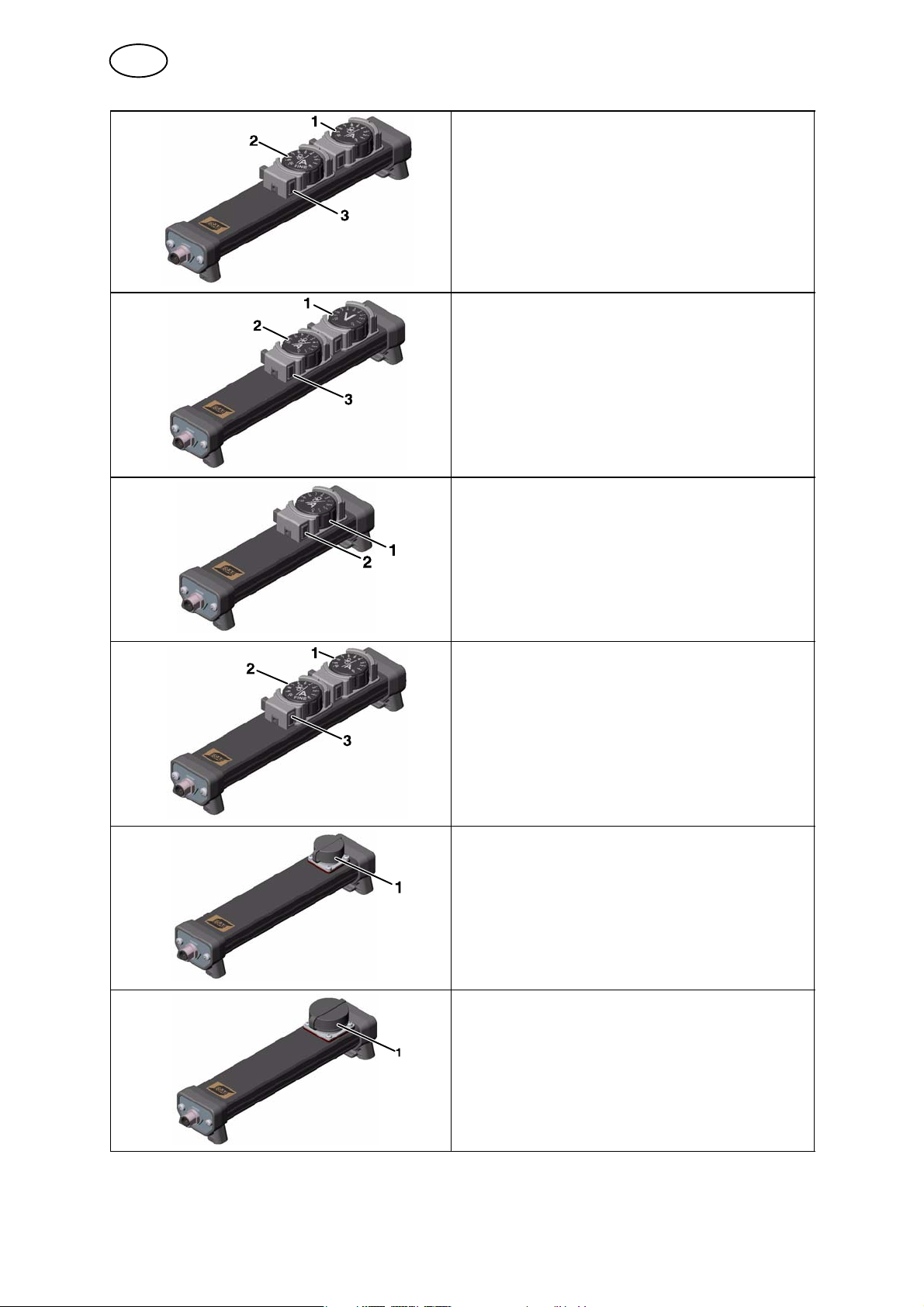

AT1 CF CAN

M1

AT1

CAN-basierte Fernbedienung für das MMAund WIG-Schweißen.

1

Grobeinstellung des Stroms

2

Feineinstellung des Stroms

3

Wählradsperrung

Fernbedienung für das MIG/MAG-Schweißen

1

Einstellung der Spannung

2

Einstellung der Drahtvorschubgeschwindigkeit

3

Wählradsperrung

Fernbedienung für das MMA- und WIG-Schweißen.

1

Einstellung des Stroms

2

Wählradsperrung

AT1 CF

RA 12

RA 23

Fernbedienung für das MMA- und WIG-Schweißen.

1

Grobeinstellung des Stroms

2

Feineinstellung des Stroms

3

Wählradsperrung

CAN-basierter Fernbedienungsadapter zum Anschluss Fernbedienungen MMA1, MMA2 für CAN-basierte Ausrüstungen.

1

12-poliger Anschluss

CAN-basierter Fernbedienungsadapter zum Anschluss einer Schweißpistole mit RS3-Programmwähler MIG2 (2 Drehknöpfe) für CAN-basierte Ausrüstungen.

1

23-poliger Anschluss

bf07d1ga

- 4 -

DE

RA T1 CAN-basierter Adapter zum Anschluss eines

WIG-Brenners mit Erhöhungs-/Verringerungs funktion für CAN-basierte Ausrüstungen.

Hinweis: Die Lieferung erfolgt mit Halterung und 0,25-m-Kabel.

FS 002 CAN

FS 002

CAN-basierte Fernbedienung für das WIG-Schweißen.

1

Potentiometer zur Einstellung des Schweißstroms, Stellung 1-10.

2

Fußpedal für Schweißstart und Stromeinstellung.

Ist das Potentiometer auf 10 gestellt, erfolgt die Stromregelung per Fußpedal im gesamten Bereich zwischen Minimal- und Maximalwert. Ist das Potentiometer auf 5 gestellt, werden bei voller Betätigung des Fußpedals 50% des Stromwerts erreicht.

Fernbedienung für das WIG-Schweißen

1

Potentiometer zur Einstellung des Schweißstroms, Stellung 1-10.

2

Fußpedal für Schweißstart und Stromeinstellung.

Ist das Potentiometer auf 10 gestellt, erfolgt die Stromregelung per Fußpedal im gesamten Bereich zwischen Minimal- und Maximalwert. Ist das Potentiometer auf 5 gestellt, werden bei voller Betätigung des Fußpedals 50% des Stromwerts erreicht.

3 ERSATZTEILBESTELLUNG

VORSICHT!

Sämtliche Garantien des Lieferanten erlöschen, wenn der Kunde während der Garantiezeit selbsttätig Eingriffe in das Produkt vornimmt, um eventuelle Fehler zu beseitigen.

Ersatzteile bestellen Sie bei einem ESAB-Vertreter in Ihrer Nähe (siehe letzte Seite).

bf07d1ga

- 5 -

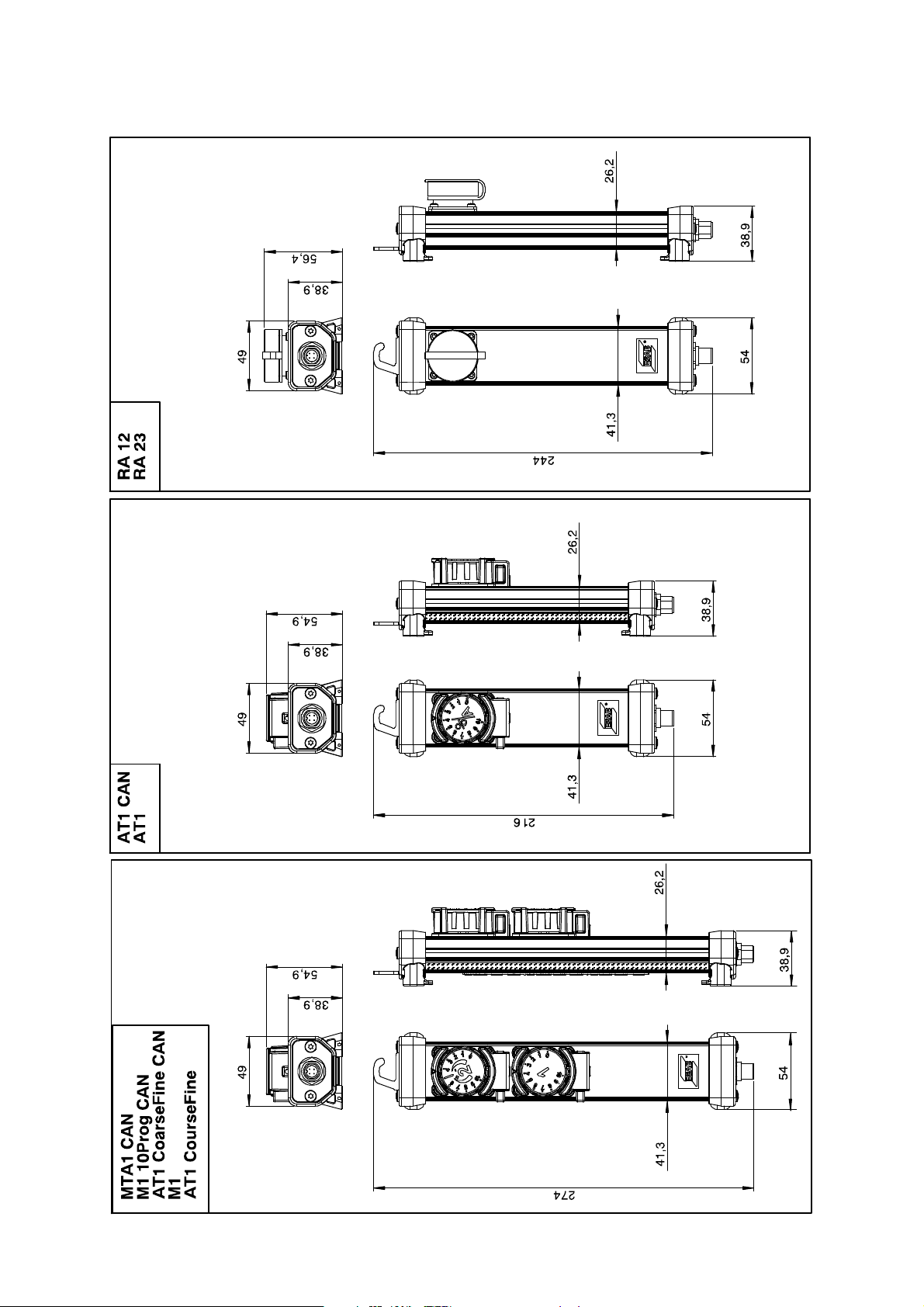

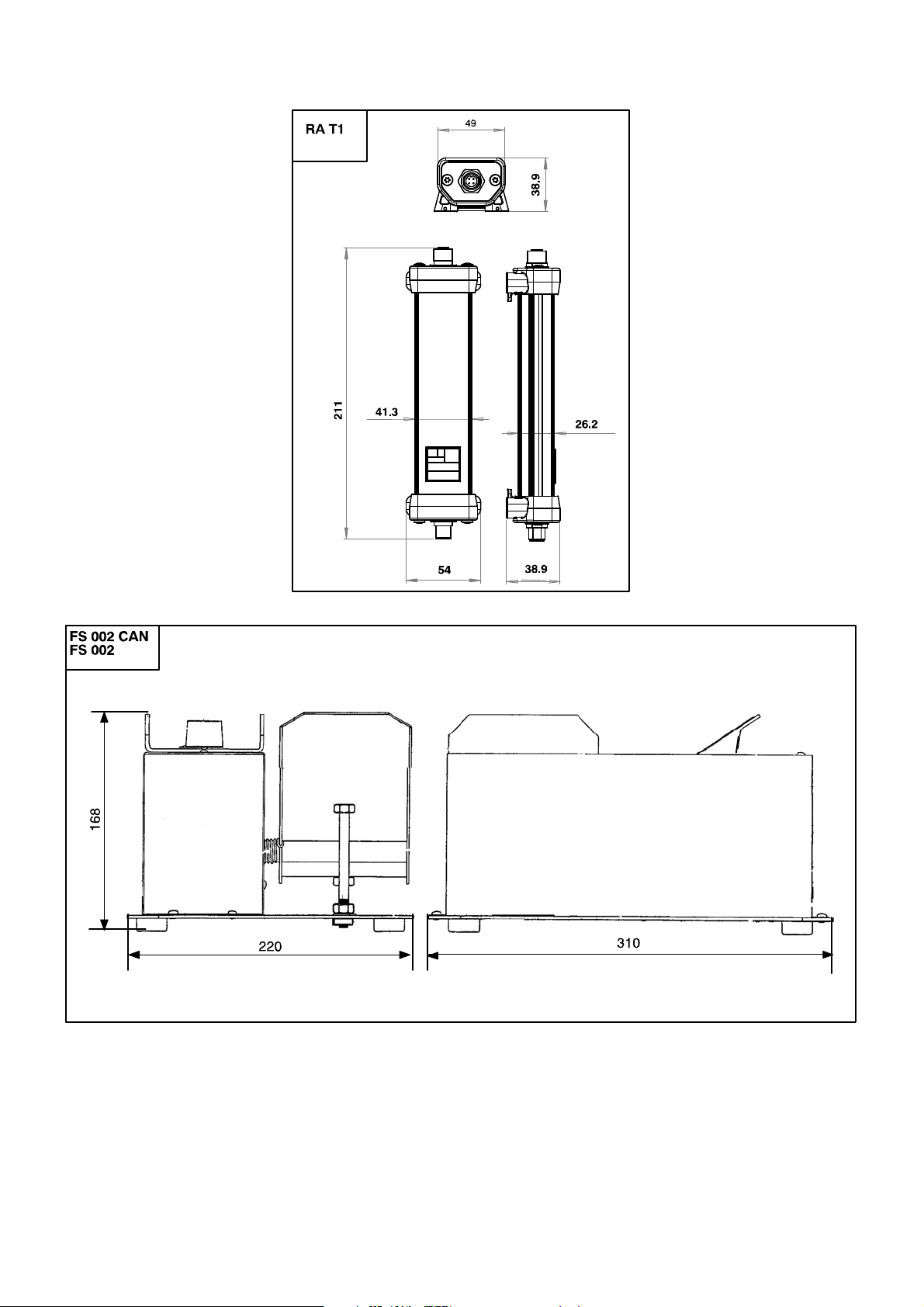

Massbild

bf07m

- 6 Edition 110225

bf07m

- 7 Edition 110225

Schaltplan

bf07e11a

- 8 Edition 110225

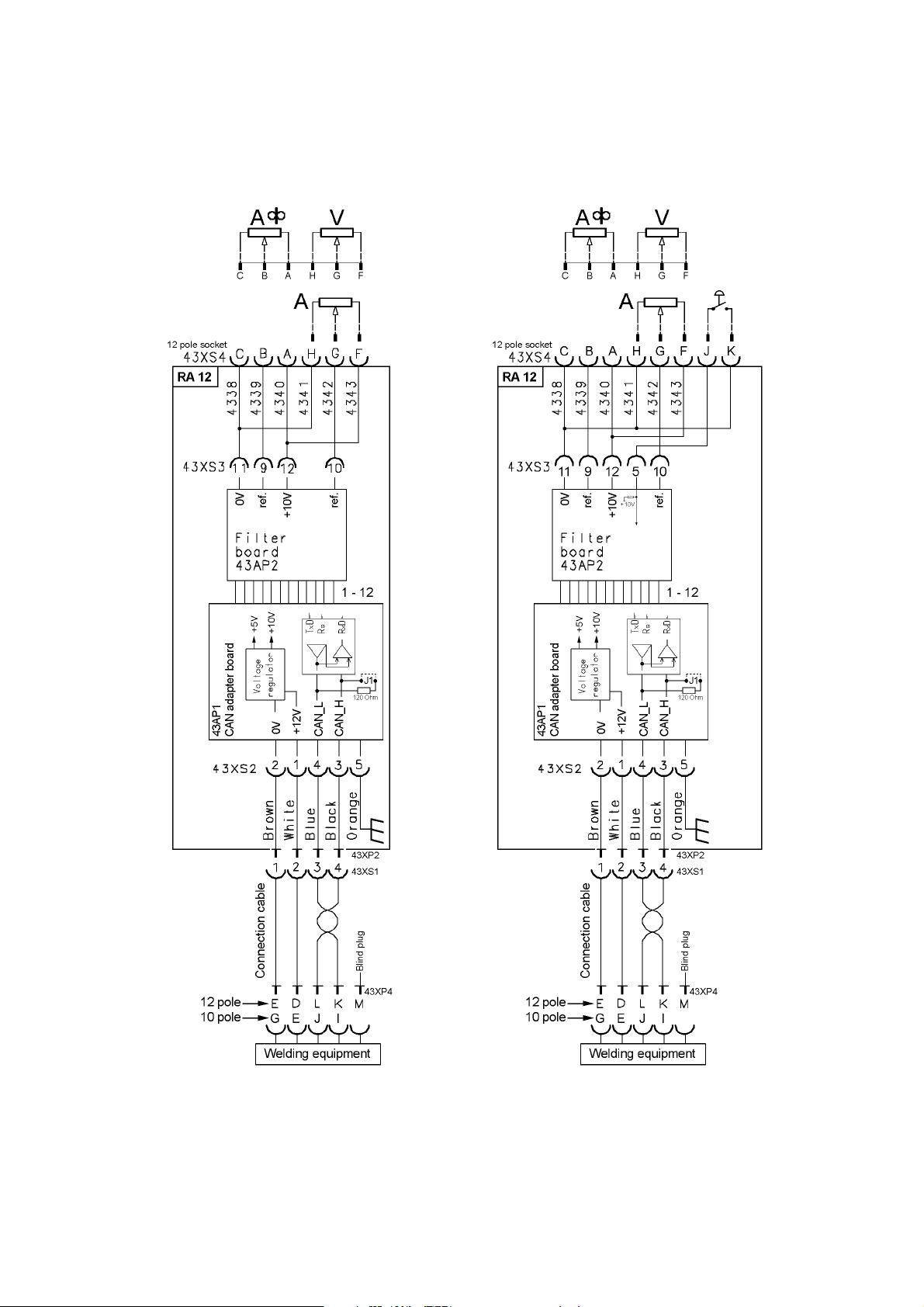

RA12 up to and including serial number 506-640-4574

RA 12 from serial number 506-640-4575

bf07e11a

- 9 Edition 110225

bf07e11a

- 10 Edition 110225

bf07e11a

- 11 Edition 110225

bf07e11a

- 12 Edition 110225

MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, M1, AT1, AT1 CF, RA 12, RA 23, RA T1, FS 002 CAN, FS002

Bestellnummer

Remote control Ordering no. Remote control Ordering no.

MTA1 CAN

M1

M1 10Prog CAN

AT1 CAN

AT1 CoarseFine CAN

0459 491 880

0459 491 882

0459 491 883

0459 491 884

0459 491 895

AT1

0459 491 896

AT1 CoarseFine

0459 491 897

RA 12

0459 491 910

FS 002 CAN

RA 23

0349 090 890

FS 002

RA T1 12 pole

0349 090 886

RA T1 10 pole

Spare parts list 0459 576 990

The spare parts list is available on the Internet at www.esab.com

- 13 -

bf07o

0459 491 911

0459 491 912

0459 491 913

Edition 110225

MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, RA 12, RA 23, RA T1, M1, AT1, AT1 CF, FS 002 CAN, FS 002

Zubehör

Remote cable CAN 4 pole - 12 pole

0.25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

Remote cable CAN 4 pole - 10 pole

0.25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 554 884 0459 554 880 0459 554 881 0459 554 882 0459 554 883 0459 554 980 0459 554 981

0459 960 883 0459 960 880 0459 960 881 0459 960 882 0459 960 980 0459 960 981 0459 960 982

Remote cable 8 pole - 12 pole for remote controls AT1 and AT1 CF

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Remote cable 8 pole - 23 pole for remote control M1

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Extension cable 12 pole for remote controls AT1, AT1 CF and FS 002

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 552 880 0459 552 881 0459 552 882 0459 552 883

0459 553 880

0367 662 880

bf07a

- 14 -

R0459 576/E110225/P16
