ESAB MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, M1, AT1, AT1 CF, RA 12, RA 23, RA T1, FS 002 CAN, FS 002

FI

MTA1 CAN, M1 10Prog CAN, AT1 CAN, AT1

CoarseFine CAN, M1, AT1, AT1

CourseFine, RA 12, RA 23, RA T1, FS

002

CAN, FS 002

Käyttöohjeet

Valid for serial no. 506-xxx-xxxx, 719-xxx-xxxx0459 576 101 FI 110225

4 JOHDANTO 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Varusteet 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 KÄYTTÖ 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Toiminnot 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 VARAOSIEN TILAAMINEN 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

MITTAPIIRUSTUS 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

JOHDOTUSKAAVIO 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TILAUSNUMEROT 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

LISÄVARUSTEET 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Oikeudet muutoksiin pidätetään.

TOCx

- 2 -

FI

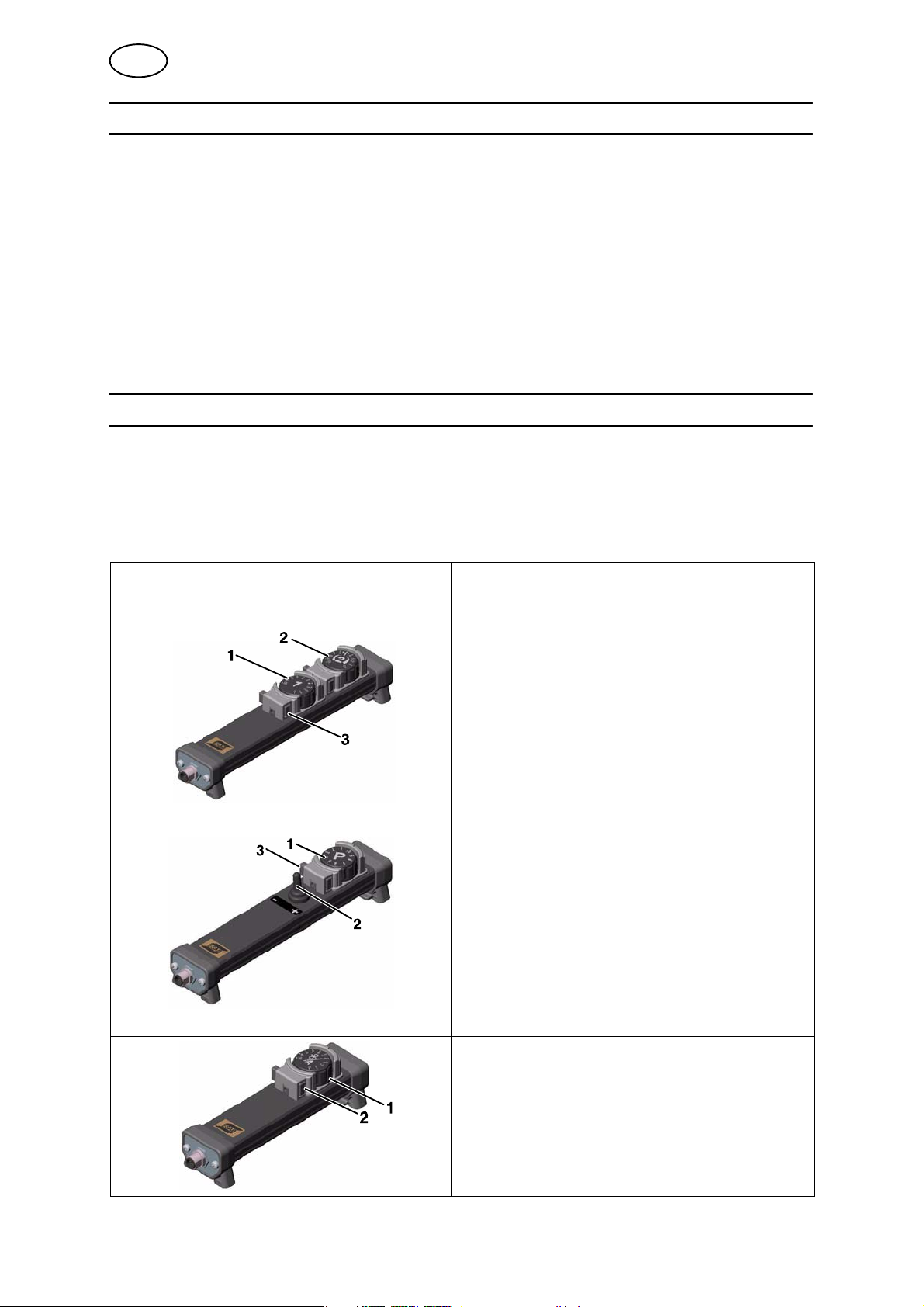

4 JOHDANTO

Näillä kaukosäätimillä voidaan ohjata virtaa, langansyöttönopeutta, jännitettä tai ohjelmanvalintaa.

ESAB-tarvikkeet tuotetta varten on kuvattu sivulla 14.

4.1 Varusteet

Kaukosäätimen mukana toimitetaan käyttöohje.

FS 002 CAN ja FS 002 –kaukosäätimien mukana toimitetaan 5 metrin pituinen kytkentäkaapeli. Muille kaukosäätimille kytkentäkaapeli pitää tilata erikseen.

5 KÄYTTÖ

Kytke kaukosäädin virtalähteen tai langansyöttöyksikön kauko-ohjausliitäntään.

Kun kaukosäädin kytketään ennen vuotta 2005 valmistettuun Aristo-koneeseen, säädinpaneelin ohjelmisto on ehkä päivitettävä, jotta kaukosäädin toimii oikein.

5.1 Toiminnot

MTA1 CAN

M1 10Prog CAN

CAN-väyläkaukosäädin MIG/MAG-, TIG- ja MMA-hitsaukseen.

1

MIG/MAG: Langansyöttönopeuden säätö TIG: Hitsausvirran säätö TIG-pulssi: Pulssivirran säätö MMA: Hitsausvirran säätö

2

MIG/MAG: Jännitteen säätö tai jännitteen

poikkeama +/- synergialinjasta

TIG: Ei toimintoa TIG pulssi: Taustavirran säätö MMA: Kaaripaineen säätö

3

Säätöpyörän lukitus

CAN-väyläkaukosäädin MIG/MAG-, TIG- ja MMA-hitsaukseen.

1

Ohjelman valinta 10 ohjelmasta

2

MIG/MAG: Jännitteen poikkeama +/- valitusta

ohjelmasta TIG ja MMA: Hitsausvirran säätö +/- valitusta

ohjelmasta TIG-pulssi: Pulssivirran säätö +/- valitusta

ohjelmasta

3

Säätöpyörän lukitus

AT1 CAN

bf07d1xa

CAN-väyläkaukosäädin MMA- ja TIG-hitsaukseen.

1

Hitsausvirran säätö

2

Säätöpyörän lukitus

- 3 -

FI

AT1 CF CAN

M1

AT1

CAN-väyläkaukosäädin MMA- ja TIG-hitsaukseen.

1

Hitsausvirran perussäätö

2

Hitsausvirran hienosäätö

3

Säätöpyörän lukitus

Kaukosäädin MIG/MAG-hitsaukseen

1

Jännitteen säätö

2

Langansyöttönopeuden säätö

3

Säätöpyörän lukitus

Kaukosäädin MMA- ja TIG-hitsaukseen.

1

Hitsausvirran säätö

2

Säätöpyörän lukitus

AT1 CF

RA 12

RA 23

Kaukosäädin MMA- ja TIG-hitsaukseen.

1

Hitsausvirran perussäätö

2

Hitsausvirran hienosäätö

3

Säätöpyörän lukitus

CAN-väyläkaukosäädinsovitin. Käytetään kaukosäätimien MMA1, MMA2 liittämiseen CAN-väylävarusteisiin.

1

12-napainen liitäntä

CAN-väyläkaukosäädinsovitin. Käytetään RS3-ohjelmanvalitsimella varustettujen hitsauspistoolien MIG2 (2 säätöpyörä) liittämiseen CAN-väylävarusteisiin.

1

23-napainen liitäntä

bf07d1xa

- 4 -

FI

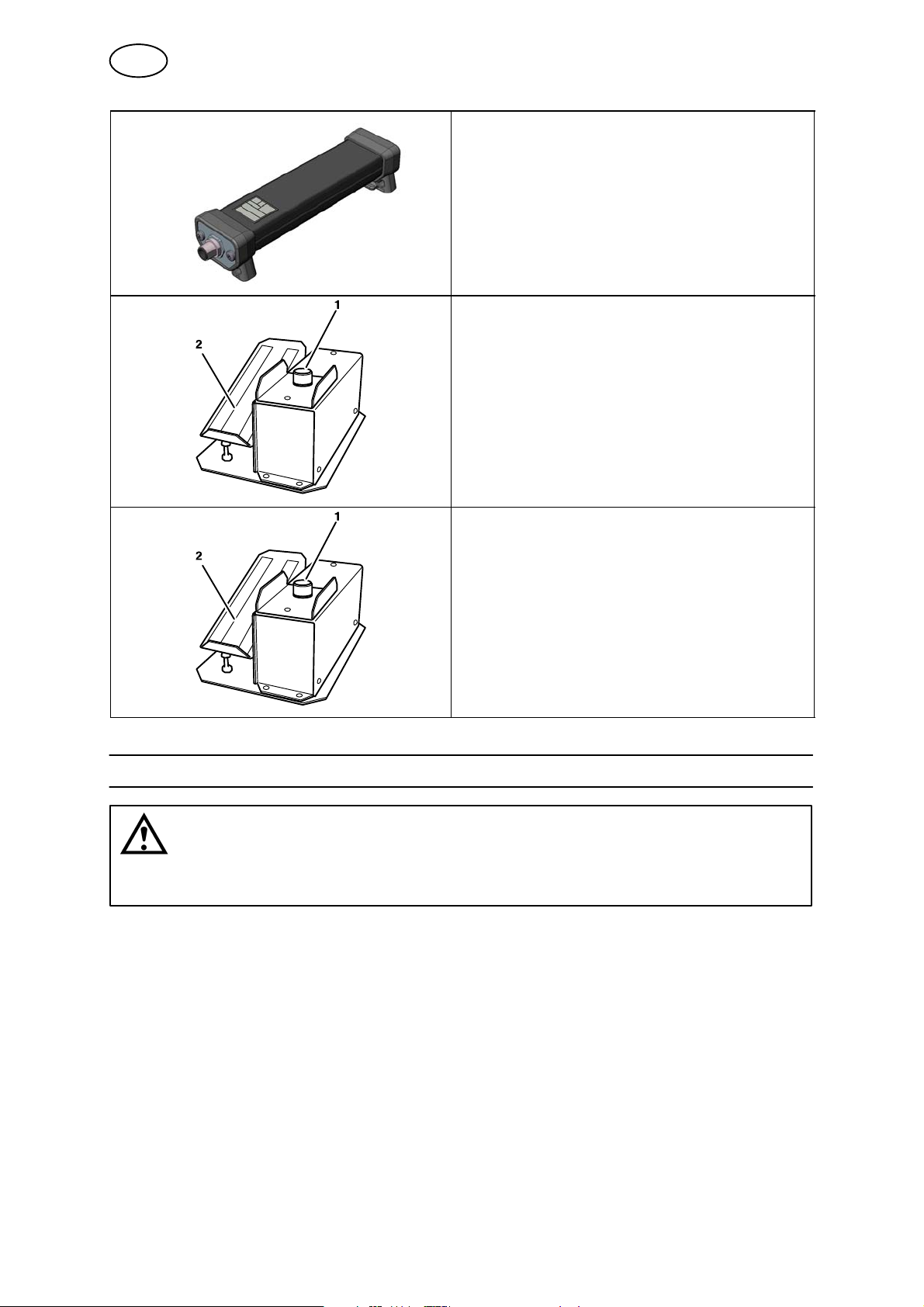

RA T1 CAN-sovitin. Käytetään +/--toiminnolla

varustettujen TIG-pistoolien liittämiseen CAN-väylävarusteisiin.

Huomautus! Mukana toimitetaan pidin ja 0,25 metrin pituinen kaapeli.

FS 002 CAN

FS 002

CAN-väyläkaukosäädin TIG-hitsaukseen.

1

Potentiometri hitsausvirran säätöä varten, asennot 1-10

2

Poljin hitsauksen käynnistystä ja hitsausvirran säätämistä varten.

Kun potentiometri asetetaan asentoon 10, poljin säätelee hitsausvirtaa minimi- ja maksimiarvojen välillä. Kun potentiometri asetetaan asentoon 5, hitsausvirta on 50 % maksimiarvosta kun poljin painetaan täysin alas.

Kaukosäädin TIG-hitsaukseen

1

Potentiometri hitsausvirran säätöä varten, asennot 1-10

2

Poljin hitsauksen käynnistystä ja hitsausvirran säätämistä varten.

Kun potentiometri asetetaan asentoon 10, poljin säätelee hitsausvirtaa minimi- ja maksimiarvojen välillä. Kun potentiometri asetetaan asentoon 5, hitsausvirta on 50 % maksimiarvosta kun poljin painetaan täysin alas.

6 VARAOSIEN TILAAMINEN

HUOMAA!

Kaikki tavarantoimittajan myöntämät takuut lakkaavat olemasta voimassa, jos asiakas yrittää itse korjata laitteeseen tulleita vikoja takuuaikana.

Varaosia voi tilata lähimmältä ESAB-edustajalta, tiedot löytyvät tämän esitteen vii meiseltä sivulta.

bf07d1xa

- 5 -

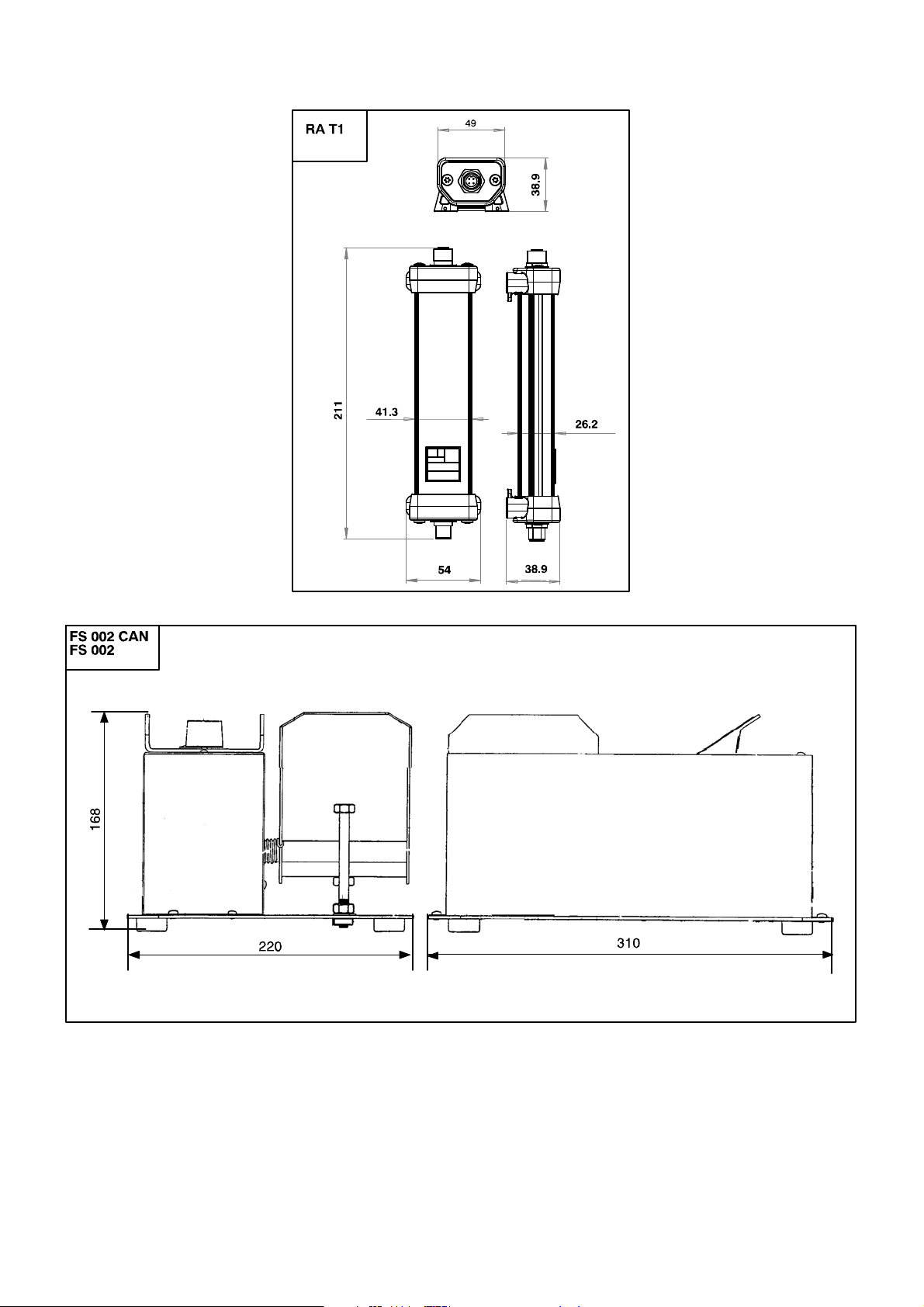

Mittapiirustus

bf07m

- 6 Edition 110225

bf07m

- 7 Edition 110225

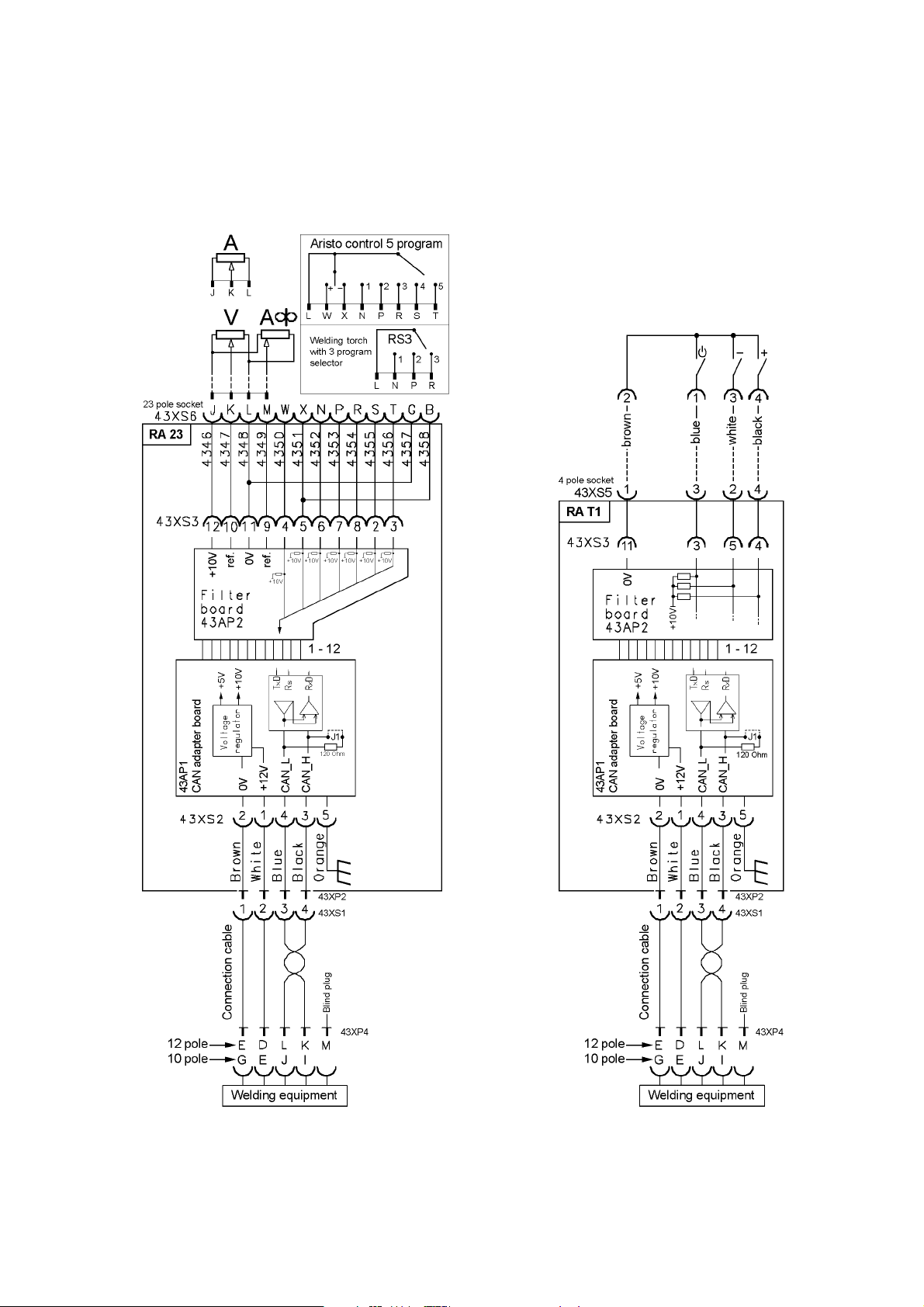

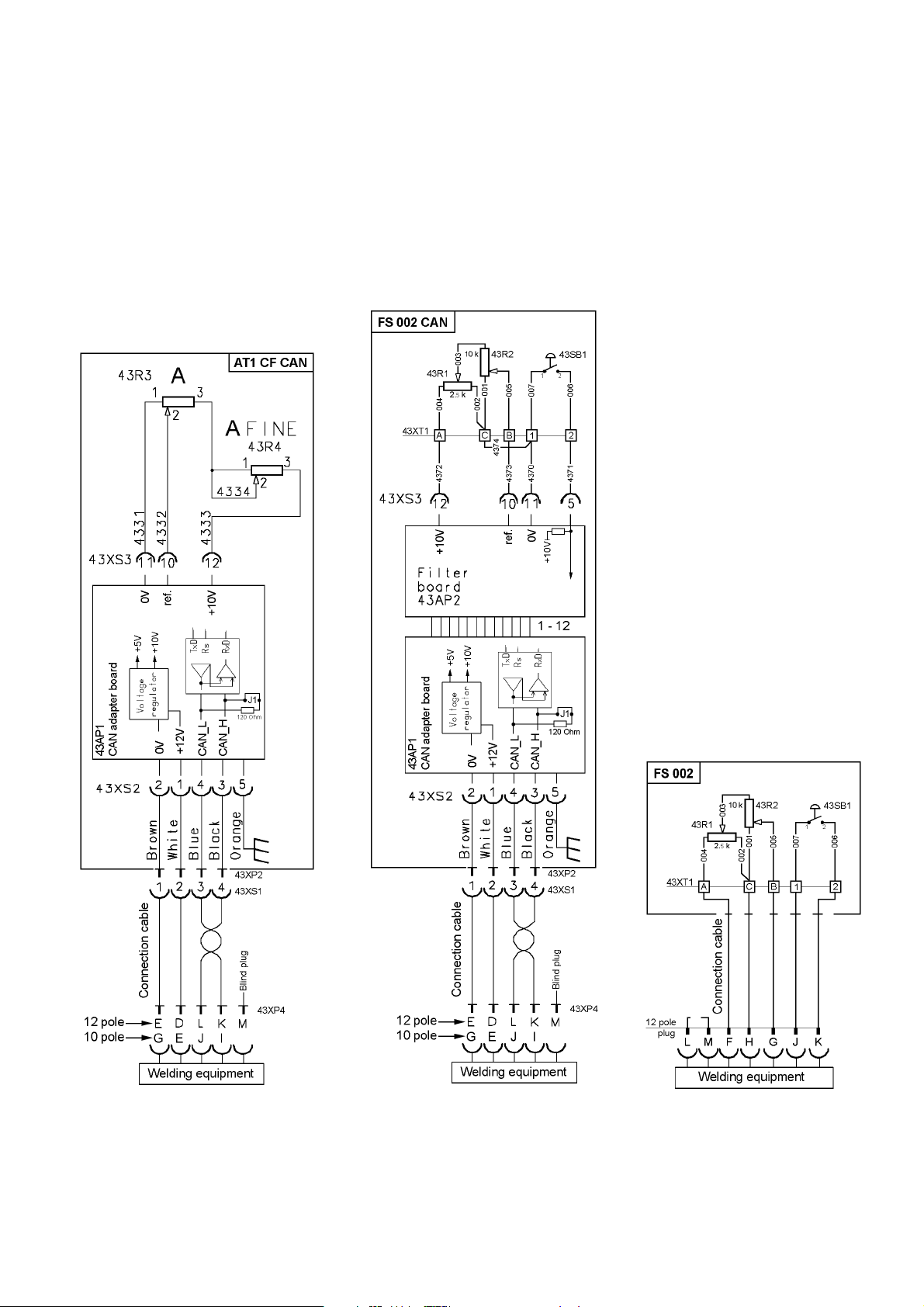

Johdotuskaavio

bf07e11a

- 8 Edition 110225

RA12 up to and including serial number 506-640-4574

RA 12 from serial number 506-640-4575

bf07e11a

- 9 Edition 110225

bf07e11a

- 10 Edition 110225

bf07e11a

- 11 Edition 110225

bf07e11a

- 12 Edition 110225

MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, M1, AT1, AT1 CF, RA 12, RA 23, RA T1, FS 002 CAN, FS002

Tilausnumerot

Remote control Ordering no. Remote control Ordering no.

MTA1 CAN

M1

M1 10Prog CAN

AT1 CAN

AT1 CoarseFine CAN

0459 491 880

0459 491 882

0459 491 883

0459 491 884

0459 491 895

AT1

0459 491 896

AT1 CoarseFine

0459 491 897

RA 12

0459 491 910

FS 002 CAN

RA 23

0349 090 890

FS 002

RA T1 12 pole

0349 090 886

RA T1 10 pole

Spare parts list 0459 576 990

The spare parts list is available on the Internet at www.esab.com

- 13 -

bf07o

0459 491 911

0459 491 912

0459 491 913

Edition 110225

MTA1 CAN, M1 10P CAN, AT1 CAN, AT1 CF CAN, RA 12, RA 23, RA T1, M1, AT1, AT1 CF, FS 002 CAN, FS 002

Lisävarusteet

Remote cable CAN 4 pole - 12 pole

0.25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

Remote cable CAN 4 pole - 10 pole

0.25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m Heavy Duty . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 554 884 0459 554 880 0459 554 881 0459 554 882 0459 554 883 0459 554 980 0459 554 981

0459 960 883 0459 960 880 0459 960 881 0459 960 882 0459 960 980 0459 960 981 0459 960 982

Remote cable 8 pole - 12 pole for remote controls AT1 and AT1 CF

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Remote cable 8 pole - 23 pole for remote control M1

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Extension cable 12 pole for remote controls AT1, AT1 CF and FS 002

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 552 880 0459 552 881 0459 552 882 0459 552 883

0459 553 880

0367 662 880

bf07a

- 14 -

R0459 576/E110225/P16
