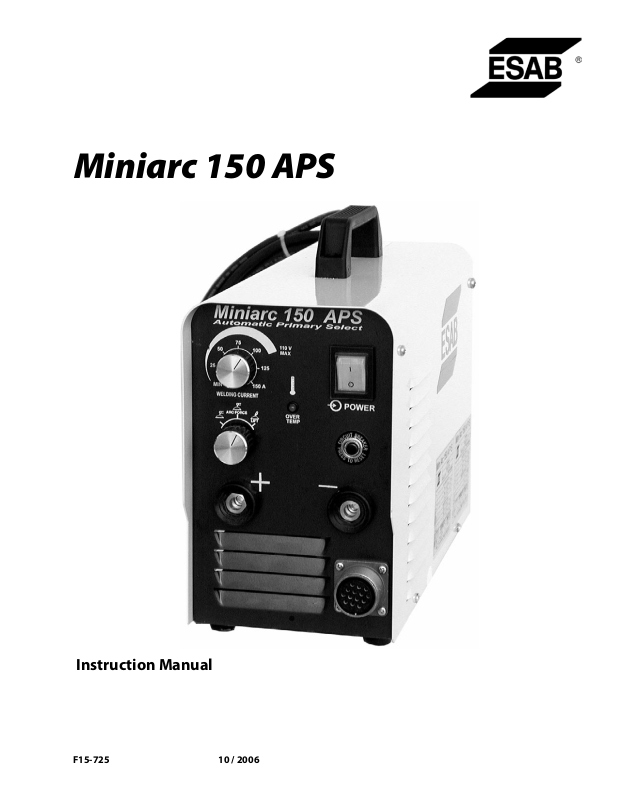

Miniarc 150 APS
Instruction Manual
F15-725 10 / 2006
Be sure this information reaches the operator.
You can get extra copies through Your supplier.
CAUTION
These INSTRUCTIONS are for experienced operators. If you are not fully familiar with the principles of operation and safe practices for arc welding and cutting equipment, we urge you to read our booklet, “Precautions
and Safe Practices for Arc Welding, Cutting, and Gouging,” Form 52-529. Do NOT permit untrained persons to
install, operate, or maintain this equipment. Do NOT attempt to install or operate this equipment until you
have read and fully understand these instructions. If you do not fully understand these instructions, contact
your supplier for further information. Be sure to read the Safety Precautions before installing or operating
this equipment.
USER RESPONSIBILITY
This equipment will perform in conformity with the description thereof contained in this manual and
accompanying labels and/or inserts when installed, operated, maintained and repaired in accordance
with the instructions provided. This equipment must be checked periodically. Malfunctioning or
poorly maintained equipment should not be used. Parts that are broken, missing, worn, distorted or
contaminated should be replaced immediately. Should such repair or replacement become necessary,
the manufacturer recommends that a telephone or written request for service advice be made to the
Authorized Distributor from whom it was purchased.
This equipment or any of its parts should not be altered without the prior written approval of the
manufacturer. The user of this equipment shall have the sole responsibility for any malfunction which
results from improper use, faulty maintenance, damage, improper repair or alteration by anyone other
than the manufacturer or a service facility designated by the manufacturer.
TABLE OF CONTENTS
Table of Contents
SECTION ................................................................................................................................ Page
Safety .......................................................................................................................................... 3
SECTION 1
Description ......................................................................................................................9
SECTION 2
Installation .................................................................................................................... 10
SECTION 3
Operation ..................................................................................................................... 12
SECTION 4
Maintenance ................................................................................................................. 31
SECTION 5
Troubleshooting ........................................................................................................... 32
SECTION 6
Replacement Parts ................................................................................................................... 34
TABLE OF CONTENTS
4
SAFETY PRECAUTIONS
WARNING: These Safety Precautions are for your
protection. They summarize precautionary information from the references listed in Additional
Safety Information section. Before performing any
installation or operating procedures, be sure to read and follow
the safety precautions listed below as well as all other manuals,
material safety data sheets, labels, etc. Failure to observe Safety
Precautions can result in injury or death.
PROTECT YOURSELF AND OTHERS
and gouging processes are noisy and require ear protection. The arc, like the sun,
emits ultraviolet (UV) and other radiation
and can injure skin and eyes. Hot metal
can cause burns. Training in the proper
use of the processes and equipment is essential to prevent
accidents. Therefore:
1. Always wear safety glasses with side shields in any work area,
even if welding helmets, face shields, and goggles are also
required.
2. Use a face shield fitted with the correct filter and cover plates
to protect your eyes, face, neck, and ears from sparks and rays
of the arc when operating or observing operations. Warn bystanders not to watch the arc and not to expose themselves
to the rays of the electric-arc or hot metal.
3. Wear flameproof gauntlet type gloves, heavy long-sleeve
shirt, cuffless trousers, high-topped shoes, and a welding
helmet or cap for hair protection, to protect against arc rays
and hot sparks or hot metal. A flameproof apron may also be
desirable as protection against radiated heat and sparks.
4. Hot sparks or metal can lodge in rolled up sleeves, trouser
cuffs, or pockets. Sleeves and collars should be kept buttoned,
and open pockets eliminated from the front of clothing
5. Protect other personnel from arc rays and hot sparks with a
suitable non-flammable partition or curtains.
6. Use goggles over safety glasses when chipping slag or grind
ing. Chipped slag may be hot and can fly far. Bystanders should
also wear goggles over safety glasses.
FIRES AND EXPLOSIONS -- Heat from flames and arcs can
start fires. Hot slag or sparks can also cause fires and explosions. Therefore:
1. Remove all combustible materials
well away from the work area or cover the
materials with a protective non-flammable
covering. Combustible materials include wood,
cloth, sawdust, liquid and gas fuels, solvents,
paints and coatings, paper, etc.
2. Hot sparks or hot metal can fall through cracks or crevices in
floors or wall openings and cause a hidden smoldering fire
or fires on the floor below. Make certain that such openings
are protected from hot sparks and metal.“
3. Do not weld, cut or perform other hot work until the workpiece
has been completely cleaned so that there are no substances
on the workpiece which might produce flammable or toxic
vapors. Do not do hot work on closed containers. They may
explode.
4. Have fire extinguishing equipment handy for instant use,
such as a garden hose, water pail, sand bucket, or portable
fire extinguisher. Be sure you are trained in its use.
5. Do not use equipment beyond its ratings. For example, over
loaded welding cable can overheat and create a fire hazard.
-- Some welding, cutting,
6. After completing operations, inspect the work area to make
certain there are no hot sparks or hot metal which could cause
a later fire. Use fire watchers when necessary.
7. For additional information, refer to NFPA Standard 51B, “Fire
Prevention in Use of Cutting and Welding Processes”, available
from the National Fire Protection Association, Batterymarch
Park, Quincy, MA 02269.
ELECTRICAL SHOCK -- Contact with live electrical parts and
ground can cause severe injury or death. DO NOT use AC
welding current in damp areas, if movement is confined, or
if there is danger of falling.
1. Be sure the power source frame
(chassis) is connected to the ground system of
the input power.
2. Connect the workpiece to a good
electrical ground.
3. Connect the work cable to the
workpiece. A poor or missing connection can
expose you or others to a fatal shock.
4. Use well-maintained equipment. Replace worn or damaged
cables.
5. Keep everything dry, including clothing, work area, cables,
torch/electrode holder, and power source.
6. Make sure that all parts of your body are insulated from
work and from ground.
7. Do not stand directly on metal or the earth while working
in tight quarters or a damp area; stand on dry boards or an
insulating platform and wear rubber-soled shoes.
8. Put on dry, hole-free gloves before turning on the power.
9. Turn off the power before removing your gloves.
10. Refer to ANSI/ASC Standard Z49.1 (listed on next page) for
specific grounding recommendations. Do not mistake the
work lead for a ground cable.
-
-
ELECTRIC AND MAGNETIC FIELDS — May be dangerous.
Electric current flowing through any conductor causes local
ized Electric and Magnetic Fields (EMF). Welding and cutting
current creates EMF around welding cables and welding
machines. Therefore:
1. Welders having pacemakers should consult their physician
before welding. EMF may interfere with some
pacemakers.
2. Exposure to EMF may have other
health effects which are unknown.
3. Welders should use the following
procedures to minimize exposure to EMF:
A. Route the electrode and work
cables together. Secure them with tape when
possible.
B. Never coil the torch or work cable around your body.
C. Do not place your body between the torch and work cables.
Route cables on the same side of your body.
D. Connect the work cable to the workpiece as close as pos
sible to the area being welded.
E. Keep welding power source and cables as far away from
your body as possible.
-
-
5
FUMES AND GASES -- Fumes and gases,
can cause discomfort or harm, particularly
in confined spaces. Do not breathe fumes
and gases. Shielding gases can cause
asphyxiation. Therefore:
1. Always provide adequate ventilation in the work area by
natural or mechanical means. Do not weld, cut, or gouge on
materials such as galvanized steel, stainless steel, copper,
zinc, lead, beryllium, or cadmium unless positive mechanical ventilation is provided. Do not breathe fumes from these
materials.
2. Do not operate near degreasing and spraying operations.
The heat or arc rays can react with chlorinated hydrocarbon
vapors to form phosgene, a highly toxic gas, and other irritant
gases.
3. If you develop momentary eye, nose, or throat irritation
while operating, this is an indication that ventilation is not
adequate. Stop work and take necessary steps to improve
ventilation in the work area. Do not continue to operate if
physical discomfort persists.
4. Refer to ANSI/ASC Standard Z49.1 (see listing below) for
specific ventilation recommendations.
5. WARNING: This product, when used for welding or cut-
ting, produces fumes or gases which contain
chemicals known to the State of California
to cause birth defects and, in some cases,
cancer. (California Health & Safety Code
§25249.5 et seq.)
CYLINDER HANDLING -- Cylinders, if mishandled, can rupture and violently release
gas. Sudden rupture of cylinder, valve, or
relief device can injure or kill. Therefore:
1. Use the proper gas for the process
and use the proper pressure reducing regulator designed to operate from the compressed gas cylinder.
Do not use adaptors. Maintain hoses and fittings in good
condition. Follow manufacturer’s operating instructions for
mounting regulator to a compressed gas cylinder.
2. Always secure cylinders in an upright position by chain or
strap to suitable hand trucks, undercarriages, benches, walls,
post, or racks. Never secure cylinders to work tables or fixtures
where they may become part of an electrical circuit.
3. When not in use, keep cylinder valves closed. Have valve protection cap in place if regulator is not connected. Secure and
move cylinders by using suitable hand trucks. Avoid rough
handling of cylinders.
4. Locate cylinders away from heat, sparks, and flames. Never
strike an arc on a cylinder.
5. For additional information, refer to CGA Standard P-1, “Precautions for Safe Handling of Compressed Gases in Cylinders”,
which is available from Compressed Gas Association, 1235
Jefferson Davis Highway, Arlington, VA 22202.
EQUIPMENT MAINTENANCE -- Faulty or improperly maintained equipment can cause injury or death. Therefore:
1. Always have qualified personnel perform the installation,
troubleshooting, and maintenance work. Do
not perform any electrical work unless you are
qualified to perform such work.
2. Before performing any maintenance work
inside a power source, disconnect the power
source from the incoming electrical power.
3. Maintain cables, grounding wire, connections, power cord,
and power supply in safe working order. Do not operate any
equipment in faulty condition.
4. Do not abuse any equipment or accessories. Keep equipment
away from heat sources such as furnaces, wet conditions such
as water puddles, oil or grease, corrosive atmospheres and
inclement weather.
5. Keep all safety devices and cabinet covers in position and in
good repair.
6. Use equipment only for its intended purpose. Do not modify
it in any manner.
ADDITIONAL SAFETY INFORMATION -- For more informa
tion on safe practices for electric arc welding and cutting
equipment, ask your supplier for a copy of “Precautions
and Safe Practices for Arc Welding, Cutting and Gouging”,
Form 52-529.
The following publications, which are available from
the American Welding Society, 550 N.W. LeJuene Road,
Miami, FL 33126, are recommended to you:
1. ANSI/ASC Z49.1 - “Safety in Welding and Cutting”
2. AWS C5.1 - “Recommended Practices for
Plasma Arc Welding”
3. AWS C5.2 - “Recommended Practices for Plasma Arc Cutting”
4. AWS C5.3 - “Recommended Practices for Air Carbon Arc Gouging and Cutting”
5. AWS C5.5 - “Recommended Practices for Gas Tungsten Arc
Welding“
6. AWS C5.6 - “Recommended Practices for Gas Metal Arc Welding”“
7. AWS SP - “Safe Practices” - Reprint, Welding Handbook.
8. ANSI/AWS F4.1, “Recommended Safe Practices for Welding
and Cutting of Containers That Have Held Hazardous Substances.”
MEANING OF SYMBOLS - As used throughout this manual:
Means Attention! Be Alert! Your safety is involved.
Means immediate hazards which, if not
avoided, will result in immediate, serious
personal injury or loss of life.
Means potential hazards which could
result in personal injury or loss of life.
Means hazards which could result in minor
personal injury.
-
6
PRECAUCION DE SEGURIDAD
ADVERTENCIA: Estas Precauciones de Seguridad son
para su protección. Ellas hacen resumen de información
“Información Adicional Sobre La Seguridad”. Antes de hacer cualquier
instalación o procedimiento de operación , asegúrese de leer y seguir
las precauciones de seguridad listadas a continuación así como también
todo manual, hoja de datos de seguridad del material, calcomanias, etc.
El no observar las Precauciones de Seguridad puede resultar en daño
a la persona o muerte.
proveniente de las referencias listadas en la sección
PROTEJASE USTED Y A LOS DEMAS-- Algunos
procesos de soldadura, corte y ranurado son
ruidosos y requiren protección para los oídos.
El arco, como el sol , emite rayos ultravioleta
(UV) y otras radiaciones que pueden dañar
la piel y los ojos. El metal caliente causa quemaduras. EL
entrenamiento en el uso propio de los equipos y sus procesos
es esencial para prevenir accidentes. Por lo tanto:
1.
Utilice gafas de seguridad con protección a los lados siempre que
esté en el área de trabajo, aún cuando esté usando careta de soldar,
protector para su cara u otro tipo de protección.
2. Use una careta que tenga el filtro correcto y lente para proteger
sus ojos, cara, cuello, y oídos de las chispas y rayos del arco cuando
se esté operando y observando las operaciones. Alerte a todas las
personas cercanas de no mirar el arco y no exponerse a los rayos
del arco eléctrico o el metal fundido.
3. Use guantes de cuero a prueba de fuego, camisa pesada de mangas
largas, pantalón de ruedo liso, zapato alto al tobillo, y careta de soldar
con capucha para el pelo, para proteger el cuerpo de los rayos y
chispas calientes provenientes del metal fundido. En ocaciones un
delantal a prueba de fuego es necesario para protegerse del calor
radiado y las chispas.
4. Chispas y partículas de metal caliente puede alojarse en las mangas
enrolladas de la camisa , el ruedo del pantalón o los bolsillos. Mangas
y cuellos deberán mantenerse abotonados, bolsillos al frente de la
camisa deberán ser cerrados o eliminados.
5. Proteja a otras personas de los rayos del arco y chispas calientes con
una cortina adecuada no-flamable como división.
6. Use careta protectora además de sus gafas de seguridad cuando
esté removiendo escoria o puliendo. La escoria puede estar caliente
y desprenderse con velocidad. Personas cercanas deberán usar gafas
de seguridad y careta protectora.
FUEGO Y EXPLOSIONES -- El calor de las flamas
y el arco pueden ocacionar fuegos. Escoria
caliente y las chispas pueden causar fuegos
y explosiones. Por lo tanto:
1.
Remueva todo material combustible lejos del área
de trabajo o cubra los materiales con una cobija a
prueba de fuego. Materiales combustibles incluyen madera, ropa,
líquidos y gases flamables, solventes, pinturas, papel, etc.
2. Chispas y partículas de metal pueden introducirse en las grietas y
agujeros de pisos y paredes causando fuegos escondidos en otros
niveles o espacios. Asegúrese de que toda grieta y agujero esté
cubierto para proteger lugares adyacentes contra fuegos.
3. No corte, suelde o haga cualquier otro trabajo relacionado hasta que
la pieza de trabajo esté totalmente limpia y libre de substancias que
puedan producir gases inflamables o vapores tóxicos. No trabaje
dentro o fuera de contenedores o tanques cerrados. Estos pueden
explotar si contienen vapores inflamables.
4. Tenga siempre a la mano equipo extintor de fuego para uso in-
stantáneo, como por ejemplo una manguera con agua, cubeta con
agua, cubeta con arena, o extintor portátil. Asegúrese que usted
esta entrenado para su uso.
5. No use el equipo fuera de su rango de operación. Por ejemplo, el
calor causado por cable sobrecarga en los cables de soldar pueden
ocasionar un fuego.
6. Después de termirar la operación del equipo, inspeccione el área
de trabajo para cerciorarse de que las chispas o metal caliente ocasionen un fuego más tarde. Tenga personal asignado para vigilar si
es necesario.
7. Para información adicional , haga referencia a la publicación NFPA
Standard 51B, “Fire Prevention in Use of Cutting and Welding Processes”, disponible a través de la National Fire Protection Association,
Batterymarch Park, Quincy, MA 02269.
CHOQUE ELECTRICO -- El contacto con las partes eléctricas energizadas y tierra puede cau
sar daño severo o muerte. NO use soldadura
de corriente alterna (AC) en áreas húmedas, de
movimiento confinado en lugares estrechos
o si hay posibilidad de caer al suelo.
1. Asegúrese de que el chasis de la fuente de poder esté conectado
a tierra através del sistema de electricidad primario.
2. Conecte la pieza de trabajo a un buen sistema de tierra física.
3. Conecte el cable de retorno a la pieza de trabajo. Cables y con-
ductores expuestos o con malas conexiones pueden exponer al
operador u otras personas a un choque eléctrico fatal.
4. Use el equipo solamente si está en buenas condiciones. Reemplaze
cables rotos, dañados o con conductores expuestos.
5. Mantenga todo seco, incluyendo su ropa, el área de trabajo, los
cables, antorchas, pinza del electrodo, y la fuente de poder.
6. Asegúrese que todas las partes de su cuerpo están insuladas de
ambos, la pieza de trabajo y tierra.
7. No se pare directamente sobre metal o tierra mientras trabaja en
lugares estrechos o áreas húmedas; trabaje sobre un pedazo de
madera seco o una plataforma insulada y use zapatos con suela
de goma.
8. Use guantes secos y sin agujeros antes de energizar el equipo.
9. Apage el equipo antes de quitarse sus guantes.
10. Use como referencia la publicación ANSI/ASC Standard Z49.1 (lis-
tado en la próxima página) para recomendaciones específicas de
como conectar el equipo a tierra. No confunda el cable de soldar
a la pieza de trabajo con el cable a tierra.
CAMPOS ELECTRICOS Y MAGNETICOS - Son
peligrosos. La corriente eléctrica fluye através
de cualquier conductor causando a nivel local
Campos Eléctricos y Magnéticos (EMF). Las
corrientes en el área de corte y soldadura,
crean EMF alrrededor de los cables de soldar
y las maquinas. Por lo tanto:
1. Soldadores u Operadores que use marca-pasos
para el corazón deberán consultar a su médico antes de soldar.
El Campo Electromagnético (EMF) puede interferir con algunos
marca-pasos.
2. Exponerse a campos electromagnéticos (EMF) puede causar otros
efectos de salud aún desconocidos.
3. Los soldadores deberán usar los siguientes procedimientos para
minimizar exponerse al EMF:
A. Mantenga el electrodo y el cable a la pieza de trabajo juntos, hasta
llegar a la pieza que usted quiere soldar. Asegúrelos uno junto al
otro con cinta adhesiva cuando sea posible.
B. Nunca envuelva los cables de soldar alrededor de su cuerpo.
C. Nunca ubique su cuerpo entre la antorcha y el cable, a la pieza
de trabajo. Mantega los cables a un sólo lado de su cuerpo.
D. Conecte el cable de trabajo a la pieza de trabajo lo más cercano
posible al área de la soldadura.
E. Mantenga la fuente de poder y los cables de soldar lo más lejos
posible de su cuerpo.
-
7
HUMO Y GASES -- El humo y los gases,
pueden causar malestar o daño, particularmente en espacios sin ventilación. No
inhale el humo o gases. El gas de protección puede causar falta de oxígeno.
Por lo tanto:
1. Siempre provea ventilación adecuada en el área de trabajo
por medio natural o mecánico. No solde, corte, o ranure materiales con hierro galvanizado, acero inoxidable, cobre, zinc,
plomo, berílio, o cadmio a menos que provea ventilación
mecánica positiva . No respire los gases producidos por
estos materiales.
2. No opere cerca de lugares donde se aplique substancias
químicas en aerosol. El calor de los rayos del arco pueden
reaccionar con los vapores de hidrocarburo clorinado para
formar un fosfógeno, o gas tóxico, y otros irritant es.
3. Si momentáneamente desarrolla inrritación de ojos, nariz
o garganta mientras est á operando, es indicación de que
la ventilación no es apropiada. Pare de trabajar y tome
las medidas necesarias para mejorar la ventilación en el
área de trabajo. No continúe operando si el malestar
físico persiste.
4. Haga referencia a la publicación ANSI/ASC Standard Z49.1
(Vea la lista a continuación) para recomendaciones específicas
en la ventilación.
5. ADVERTENCIA-- Este producto cuando se utiliza para
soldaduras o cortes, produce humos o gases, los cuales contienen
químicos conocidos por el Estado
de California de causar defectos en
el nacimiento, o en algunos casos,
Cancer. (California Health & Safety
Code §25249.5 et seq.)
M ANE JO DE CILINDRO S-- Los
cilindros, si no son manejados correctamente, pueden romperse y
1. Utilize el gas apropiado para el proceso y utilize un
regulador diseñado para operar y reducir la presión del
cilindro de gas . No utilice adaptadores. Mantenga las
mangueras y las conexiones en buenas condiciones. Observe las instrucciones de operación del manufacturero para
montar el regulador en el cilindro de gas comprimido.
2. Asegure siempre los cilindros en posición vertical y amárrelos con una correa o cadena adecuada para asegurar el
cilindro al carro, transportes, tablilleros, paredes, postes, o
armazón. Nunca asegure los cilindros a la mesa de trabajo
o las piezas que son parte del circuito de soldadura . Este
puede ser parte del circuito elélectrico.
3. Cuando el cilindro no está en uso, mantenga la válvula del
cilindro cerrada. Ponga el capote de protección sobre la válvula si el regulador no está conectado. Asegure y mueva
los cilindros utilizando un carro o transporte adecuado. Evite
el manejo brusco de los
liberar violentamente gases. Rotura
repentina del cilindro, válvula, o válvula de escape puede causar daño o
muerte. Por lo tanto:
MANTENIMIENTO DEL EQUIPO -- Equipo de
fectuoso o mal mantenido puede causar daño
o muerte. Por lo tanto:
1. Siempre tenga personal cualificado para efectuar l a
instalación, diagnóstico, y mantenimiento del equipo. No
ejecute ningún trabajo eléctrico a menos que usted esté
cualificado para hacer el trabajo.
2. Antes de dar mantenimiento en el interior de la fuente
de poder, desconecte la fuente de poder del suministro de
electricidad primaria.
3. Mantenga los cables, cable a tierra, conexciones, cable pri
mario, y cualquier otra fuente de poder en buen estado
operacional. No opere ningún equipo en malas condiciones.
4. No abuse del equipo y sus accesorios. Mantenga el equipo
lejos de cosas que generen calor como hornos, también
lugares húmedos como charcos de agua , aceite o grasa,
atmósferas corrosivas y las inclemencias del tiempo.
5. Mantenga todos los artículos de seguridad y coverturas del
equipo en su posición y en buenas condiciones.
6. Use el equipo sólo para el propósito que fue diseñado. No
modifique el equipo en ninguna manera.
INFORMACION ADICIONAL DE SE GU RID AD
-- Para más información sobre las prácticas de se
guridad de los equipos de arco eléctrico para soldar
y cortar, pregunte a su suplidor por una copia de
“Precautions and Safe Practices for Arc Welding,
Cutting and Gouging-Form 52-529.
Las siguientes publicaciones, disponibles através de la American
Welding Society, 550 N.W. LeJuene Road, Miami, FL 33126, son
recomendadas para usted:
1. ANSI/ASC Z49.1 - “Safety in Welding and Cutting”
2. AWS C5.1 - “Recommended Practices for Plasma Arc Welding”
3. AWS C5.2 - “Recommended Practices for Plasma Arc Cutting”
4. AWS C5.3 - “Recommended Practices for Air Carbon Arc Gouging and Cutting”
5. AWS C5.5 - “Recommended Practices for Gas Tungsten Arc
Welding“
6. AWS C5.6 - “Recommended Practices for Gas Metal Arc Welding”“
7. AWS SP - “Safe Practices” - Reprint, Welding Handbook.
8. ANSI/AWS F4.1, “Recommended Safe Practices for Welding
and Cutting of Containers That Have Held Hazardous Substances.”
SIGNIFICADO DE LOS SIMBOLOS -- Según
usted avanza en la lectura de este folleto:
Los Símbolos Significan ¡Atención! ¡Esté
Alerta! Se trata de su seguridad.
Significa riesgo inmediato que, de no ser
evadido, puede resultar inmediatamente en
serio daño personal o la muerte.
Significa el riesgo de un peligro potencial
que puede resultar en serio daño personal
o la muerte.
-
-
-
Significa el posible riesgo que puede resultar
en menores daños a la persona.
8
PRÉCAUTIONS DE SÉCURITÉ
AVERTISSEMENT: Ces règles de sécurité ont pour objet d’ assurer votre protection. Veillez à lire et à observer les précautions énoncées ci-dessous avant de monter l’ équipement
ou de commercer à l’utiliser. Tout défaut d’observation de
ces précautions risque d’entraîner des blessures graves ou
mortelles.
1. PROTECTION INDIVIDUELLE-- Les brûlures de la peau et
des yeux dues au rayonnement de l’arc électrique ou
du métal incandescent, lors du soudage au plasma ou à
l’électrode ou lors du gougeage à l’arc, peuvent s’avérer
plus graves que celles résultant d’une exposition prolongée au soleil. Aussi convient-il d’observer les précautions suivantes:
a. Portez un écran facial adéquat muni des plaques pro-
tectrices et des verres filtrants appropriés afin de vous
protéger les yeux, le visage, le cou et les oreilles des
étincelles et du rayonnement de l’arc électrique lorsque
vous effectuez des soudures ou des coupes ou lorsque
vous en observez l’exécution.
AVERTISSEZ les personnes se trouvant à proximité de fa-
çon à ce qu’elles ne regardent pas l’arc et à ce qu’elles ne
s’exposent pas à son rayonnement, ni à celui du métal
incandescent.
b. Portez des gants ignifugés à crispins, une tunique épaisse
à manches longues, des pantalons sans rebord, des
chaussures à embout d’acier et un casque de soudage
ou une calotte de protection, afin d’éviter d’exposer la
peau au rayonnement de l’arc électrique ou du métal
incandescent. ll est également souhaitable d’utiliser un
tablier ininflammable de façon à se protéger des étincelles et du rayonnement thermique.
c. Les étincelles ou les projections de métal incandescent
risquent de se loger dans des manches retroussées, des
bords relevés de pantalons ou dans des poches. Aussi
convient-il de garder boutonnés le col et les manches et
de porter des vêtements sans poches à l’avant.
d. Protégez des étincelles et du rayonnement de l’arc élec-
trique les autres personnes travaillant à proximité à
l’aide d’un écran ininflammable adéquat.
e. Ne jamais omettre de porter des lunettes de sécurité
lorsque vous vous trouvez dans un secteur où l’on effectue des opérations de soudage ou de coupage à
l’arc. Utilisez des lunettes de sécurité à écrans ou verres
latéraux pour piquer ou meûler le laitier. Les piquetures
incandescentes de laitier peuvent être projetées à des
distances considérables. Les personnes se trouvant à
proximité doivent également porter des lunettes de
protection.
f. Le gougeage à l’arc et le soudage à l’arc au plasma produ-
isent un niveau de bruit extrêmement élevé (de 100 à
114 dB) et exigent par conséquent l’emploi de dispositifs appropriés de protection auditive.
2. PRÉVENTION DES INCENDES Les projections de laitier
incandescent ou d’étincelles peuvent provoquer de
graves incendies au contact de matériaux combustibles
solides, liquides ou gazeux. Aussi faut-il observer les
précautions suivantes:
a. Éloigner suffisamment tous les matériaux combustibles
du secteur où l’on exécute des soudures ou des coupes
à l’arc, à moins de les recouvrir complètement d’une
bâche non-inflammable. Ce type de matériaux comprend notamment le bois, les vêtements, la sciure,
l’essence, le kérosène, les peintures, les solvants, le gaz
naturel, l’acétylène, le propane et autres substances
combustibles semblables.
b. Les étincelles ou les projections de métal incandescent
peuvent tomber dans des fissures du plancher ou dans
des ouvertures des murs et y déclencher une ignition
lente cachée. Veiller à protéger ces ouvertures des étincelles et des projections de métal.
c. N’exécutez pas de soudures, de coupes, d’opérations
de gougeage ou autres travaux à chaud à la surface de
barils, bidons, réservoirs ou autres contenants usagés,
avant de les avoir nettoyés de toute trace de substance
susceptible de produire des vapeurs inflammables ou
toxiques.
d. En vue d’assurer la prévention des incendies, il convient
de disposer d’un matériel d’extinction prêt à servir immédiatement, tel qu’un tuyau d’arrosage, un seau à eau,
un seau de sable ou un extincteur portatif.
e. Une fois le travail à l’arc terminé, inspectez le secteur de
façon à vous assurer qu’aucune étincelle ou projection
de métal incandescent ne risque de provoquer ultérieurement un feu.
3. CHOC ÉLECTRIQUE-- Le gougeage à l’arc et à l’arc
au plasma exige l’emploi de tensions à vide relativement importantes; or, celles-ci risquent de causer des
dommages corporels graves et même mortels en cas
d’utilisation inadéquate. La gravité du choc électrique
reçu dépend du chemin suivi par le courant à travers le
corps humain et de son intensité.
a. Ne laissez jamais de surfaces métalliques sous tension
venir au contact direct de la peau ou de vêtements humides. Veillez à porter des gants bien secs.
b. Si vous devez effectuer un travail sur une surface métal-
lique ou dans un secteur humide, veillez à assu-rer votre
isolation corporelle en portant des gants secs et des
chaussures à semelles de caoutchouc et en vous tenant
sur une planche ou une plate-forme sèche.
c. Mettez toujours à la terre le poste de soudage/coupage
en le reliant par un câble à une bonne prise de terre.
d. N’utilisez jamais de câbles usés ou endommagés. Ne sur-
chargez jamais le câble. Utilisez toujours un équipement
correctement entretenu.
e. Mettez l’équipement hors tension lorsqu’il n’est pas en
service. une mise à la masse accidentelle peut en effet
provoquer une surchauffe de l’équipement et un danger
d’incendie. Ne pas enrouler ou passer le câble autour
d’une partie quelconque du corps.
f. Vérifiez si le câble de masse est bien relié à la pièce en
un point aussi proche que possible de la zone de travail.
Le branchement des câbles de masse à l’ossature du
bâtiment ou en un point éloigné de la zone de travail
augmente en effet le risque de passage d’un courant de
sortie par des chaînes de
9
levage, des câbles de grue ou divers chemins élec-
triques.
g. Empêchez l’apparition de toute humidité, notamment
sur vos vêtements, à la surface de l’emplacement de
travail, des câbles, du porte-électrode et du poste de
soudage/coupage. Réparez immédiatement toute fuite
d’eau.
4. VENTILATION-- La respiration prolongée des fumées ré
sultant des opérations de soudage/coupage, à l’intérieur,
d’un local clos, peut provoquer des malaises et des
dommages corporels. Aussi convient-il d’observer les
précautions suivantes:
a. Assurez en permanence une aération adéquate de
l’emplacement de travail en maintenant une ventilation
naturelle ou à l’aide de moyens mécaniques. N’effectuez
jamais de travaux de soudage ou de coupage sur des
matériaux de zinc, de plomb, de beryllium ou de cadmium en l’absence de moyens mécaniques de ventilation
capables d’empêcher l’inhalation des fumées dégagées
par ces matériaux.
b. N’effectuez jamais de travaux de soudage ou de coupage
à proximité de vapeurs d’hydrocarbure chloré résultant
d’opérations voisines de dégraissage ou de pulvérisation. La chaleur dégagée ou le rayonnement de l’arc
peut déclencher la formation de phosgène -- gaz particulièrement toxique -- et d’autres gaz irritants, à partir
des vapeurs de solvant.
c. Une irritation momentanée des yeux, du nez ou de la
gorge constatée au cours de l’utilisation de l’équipement
dénote un défaut de ventilation. Arrêtez-vous de travailler afin de prendre les mesures néces- s a i r e s
à l’amélioration de la ventilation. Ne poursuivez pas
l’opération entreprise si le malaise persiste.
d. Certaines commandes comportent des canalisations
où circule de l’hydrogène. L’armoire de commande est
munie d’un ventilateur destiné à empêcher la formation de poches d’hydrogène, lesquelles présentent un
danger d’explosion; ce ventilateur ne fonctionne que
si l’interrupteur correspondant du panneau avant se
trouve placé en position ON (Marche). Veillez à manœuvrer cette commande en vérifiant si le couvercle est bien
en place, de façon à assurer l’efficacité de la ventilation
ainsi réalisée. Ne jamais débrancher le ventilateur.
e. Les fumées produites par l’opération de soudage ou
de coupage peuvent s’avérer toxiques. Aussi est-il
nécessaire de disposer en permanence d’un dispositif
adéquat de ventilation de type aspirant, afin d’élimi-ner
du voisinage de l’opérateur tout dégagement de fumée
visible.
f. Consultez les recommandations particulières en matière
de ventilation indiquées à l’alinéa 6 de la norme Z49.1
de l’AWS.
5. ENTRETIEN DE L’ÉQUIPEMENT-- Un équipement entretenu de façon défectueuse ou inadéquate risque non
seulement de réaliser un travail de mauvaise qualité
mais, chose plus grave encore, d’entraîner des dommages corporels graves, voire mortels en déclenchant
des incendies ou des chocs électriques. Observez par
conséquent les précautions suivantes:
a. Efforcez-vous de toujours confier à un personnel qua-lifié
l’installation, le dépannage et l’entretien du poste de
soudage et de coupage. N’effectuez aucune réparation
électrique sur l’équipement à moins d’être qua-lifié à cet
effet.
b. Ne procédez jamais à une tâche d’entretien quelconque
à l’intérieur du poste de soudage/coupage, avant d’avoir
-
débranché l’alimentation électrique.
c. Maintenez en bon état de fonctionnement les
câbles, le câble de masse, les branchements, le cordon d’alimentation et le poste de soudage/coupage.
N’utilisez jamais le poste ou l’équipement s’il présente
une défectuosité quelconque.
d. Prenez soin du poste de soudage et de coupage et
des équipements accessoires. Gardez-les à l’écart des
sources de charleur, notamment des fours, de l’humidité,
des flaques d’eau maintenez-les à l’abri des traces d’huile
ou de graisse, des atmosphères corrosives et des intempéries.
e. Laissez en place tous les dispositifs de sécurité et tous les
panneaux de l’armoire de commande en veillant à les
garder en bon état.
f. Utilisez le poste de soudage/coupage conformément à
son usage prévu et n’effectuez aucune modification.
6. INFORMATIONS COMPLÉMENTAIRES RELATIVES À LA
SÉCURITÉ
Pour obtenir des informations complémentaires sur
les règles de sécurité à observer pour le montage et
l’utilisation d’équipements de soudage et de coupage
électriques et sur les méthodes de travail recommandées, demandez un exemplaire du livret N° 52529 “Precautions and Safe Practices for Arc Welding, Cutting and
Gouging” publié par ESAB. Nous conseillons également
de consulter les publications sui-vantes, tenues à votre
disposition par l’American Welding Society, 550 N.W.
LeJuene Road, Miami, FL 32126:
a. “Safety in Welding and Cutting” AWS Z49.1
b. “Recommended Safe Practices for Gas-Shielded Arc Weld-
ing “AWS A6. 1.
c. “Safe Practices for Welding and Cutting Containers That
Have Held Combustibles” AWS-A6.0.
d. “Recommended Safe Practices for Plasma Arc Cutting”
AWS-A6. 3.
e. “Recommended Safe Practices for Plasma Arc Welding”
AWS-C5. 1.
f. “Recommended Safe Practices for Air Carbon Arc Gouging
and Cutting” AWS-C5. 3.
g. “Code For Safety in Welding and Cutting” CSA-Standard
W117. 2.
10
SECTION 1 DESCRIPTION
INTRODUCTION
The Miniarc 150 APS is a small, portable, inverter based power source for MMA or TIG welding using the scratch start
method. The unit provides up to 140A welding current and operates from either 230V or 115V single phase AC electricity
supplies. The unit contains automatic supply voltage sensing circuitry so that no tap changes are required. The Miniarc
150 APS is housed in an all metal enclosure, a small fan at the rear providing cooling for the internal semiconductor components. A thermal sensor built into the unit will shut the unit down should the unit overheat due to exceeding the duty
cycle. A front panel warning light illuminates under such circumstances. Wait approximately 10 minutes for unit to cool
and it will reset itself.
In combination with an optional HW17V TIG torch and Argon gas supply the Miniarc 150 APS can be used for DC TIG
welding.
Specifications
Primary Input Voltage/Phase ..................................115/208/230Vac, 1 ph., 50/60 Hz.
Voltage Tolerance .........................................................................................................+/- 10%
115V Operating Data:
Output Range (Stick) ......................................................................... 5A/20V to 85A/23.5V
Stick Duty Cycle & Rated Output ..........................................100% - 85 amps @ 23.4 v
Output Range (Tig) ............................................................................. 5A/20V to 100A/14V
TIG Duty Cycle & Rated Output ..........................................100% - 100 amps @ 14.0 v
TIG Duty Cycle & Rated Output ............................................ 60% - 130 amps @ 15.0 v
Primary Input Current @ 100% Duty Cycle ........................................................19 Amps
Primary Input Current @ 60% Duty Cycle ...........................................................26 Amps
Open Circuit Voltage (max) ...............................................................................................80v
230V Operating Data:2
Output Range ....................................................................................... 5A/20V to 150A/26V
Stick Duty Cycle .......................................................................110 amps/24.5 v @ 100%
Stick Duty Cycle ...........................................................................140 amps/25.6 v @ 60%
TIG Duty Cycle ........................................................................... 110 amps/14.5 v @ 100%
TIG Duty Cycle ................................................................................. 150 amps/16 v @ 60%
Primary Input Current @ 100% Duty Cycle ........................................................17 Amps
Primary Input Current @ 60% Duty Cycle ...........................................................23 Amps
Open Circuit Voltage (max) ...............................................................................................80v
Efficiency ................................................................................................................................83%
Power Factor .............................................................................................................................81
Net Weight ..........................................................................................................18 lbs. (8.2 kg)
W x L x H .......................................5.75in. (146mm) x 15in. (381mm) x 11in. (279mm)
11

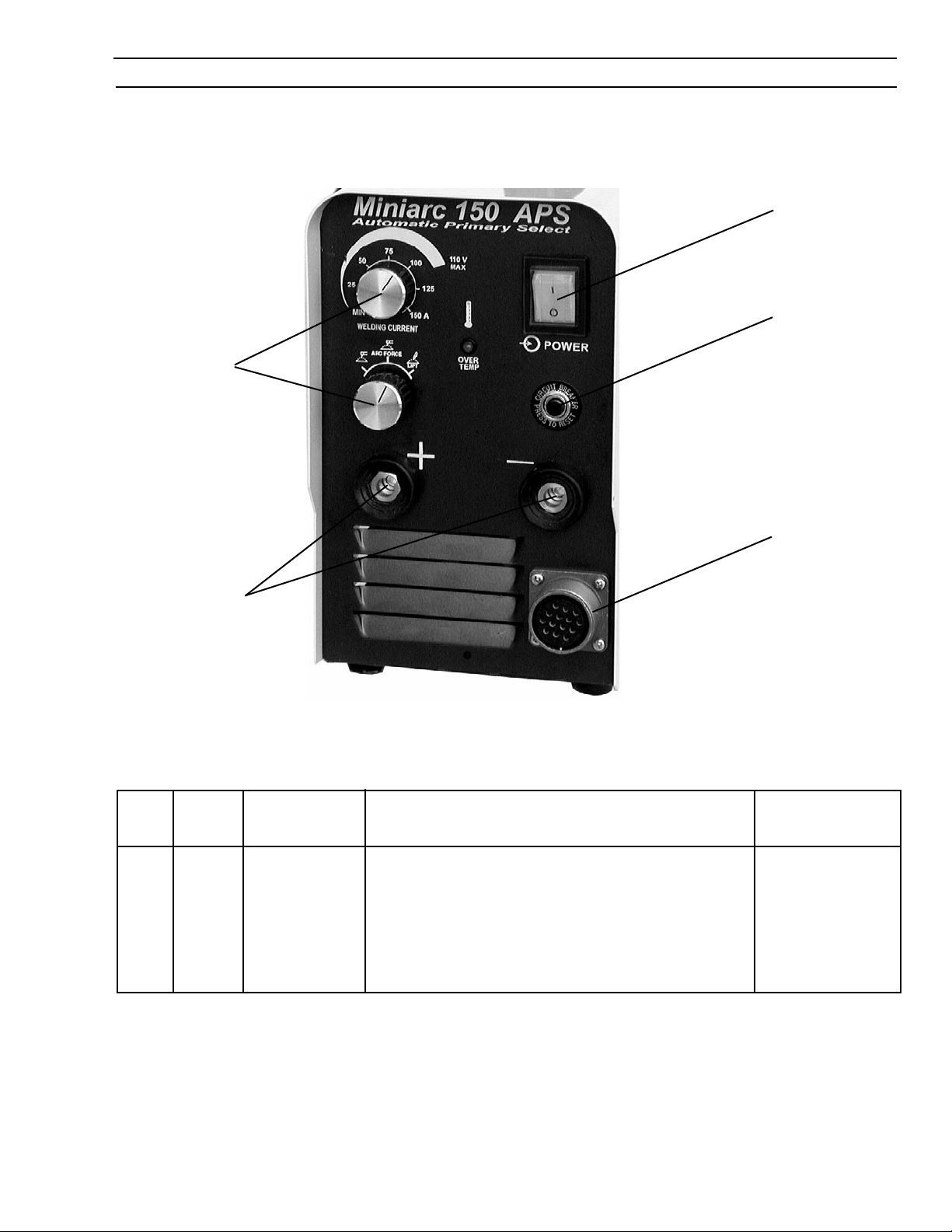

SECTION 1 DESCRIPTION

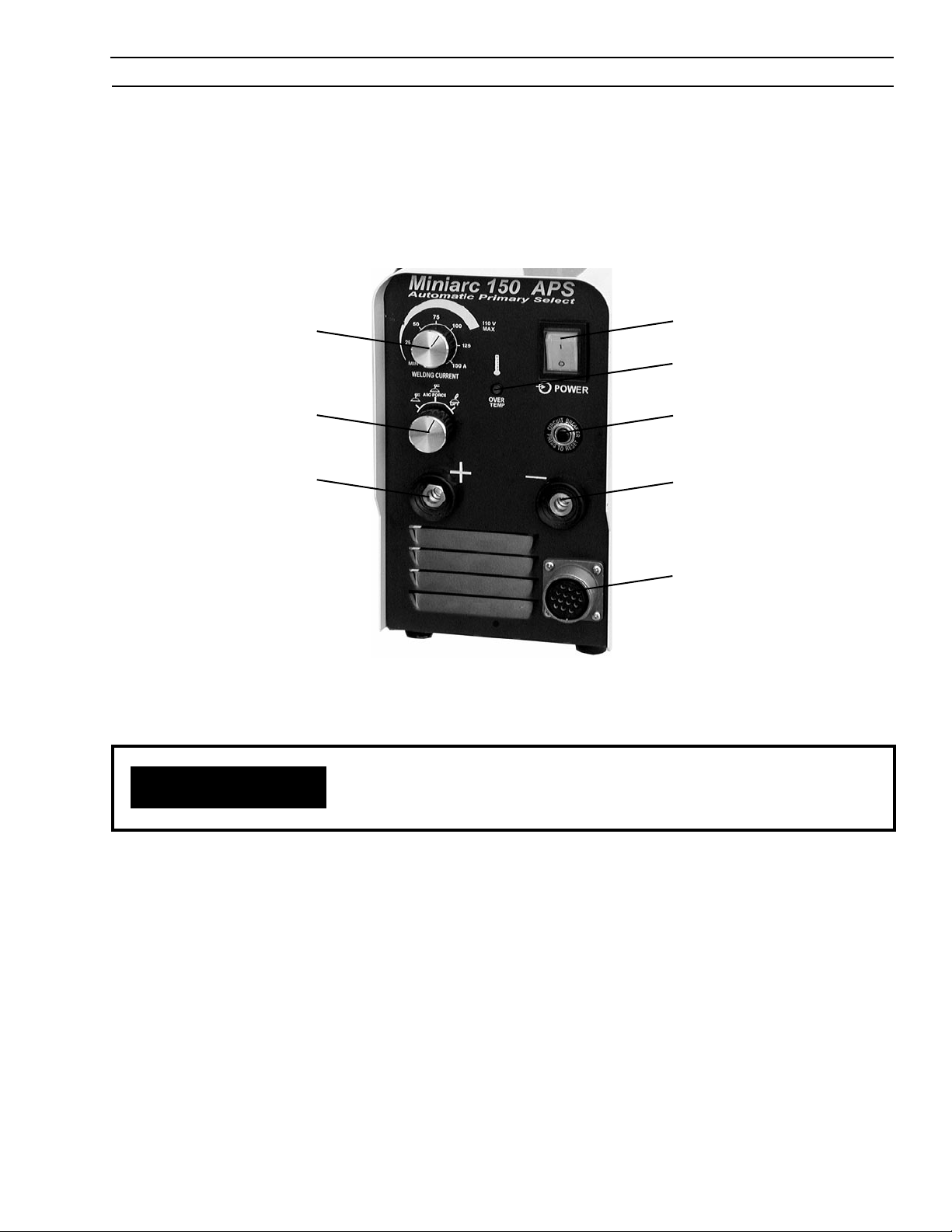

POWER ON/OFF
WELDING CURRENT
CONTROL
2
1
SWITCH/INDICATOR
OVERTEMPERATURE
7
INDICATOR
PROCESS SELECTOR
POSITIVE OUTPUT
TERMINAL
3
4
25A CIRCUIT BREAKER
6
NEGATIVE OUTPUT
5
8
TERMINAL
REMOTE RECEPTACLE
(current control only)
1. POWER ON/OFF SWITCH
This switch when pushed to the “ON” position energizes the Output Receptacles on the front panel and puts the MiniArc150aps in the ready to weld state. The light inside the switch will illuminate indicating that welding output is present at
the welding output receptacles.
2. WELDING CURRENT CONTROL
The welding output current is continuously adjustable and can be set anywhere within the range of 10 to 100Adc.
3. PROCESS SELECTOR
The Process Selector Switch is used to select the desired out put process and output characteristic.
MODES:
STICK MODE
The STICK mode can be used for most all general Stick (SMAW) welding applications. This mode is optimized to give a
very consistent, uniform arc with minimal spatter.
12
SECTION 1 DESCRIPTION
STICK WITH ARC FORCE MODE
The STICK with ARC FORCE mode can be used for Stick (SMAW) welding applications that require a more digging, penetrating arc. In this mode, as the arc length is decreased and the electrode is pushed closer to the weld pool, the output
current automatically increases to give more penetration into the work piece
TIG WITH TOUCH-LIFT START MODE
This position is used for DC TIG (GTAW) applications. It features the TOUCH-LIFT START method of establishing the welding arc. In the TOUCH-LIFT START mode, the open circuit voltage is limited to 6Vdc and the output current is limited to 18
amps. This allows the electrode to be touched to the work piece, then lifted to create the welding arc without getting an
explosive arc start.
NEGATIVE AND POSITIVE OUTPUT TERMINALS
The Miniarc 150 comes with a 10-foot electrode cable and electrode holder, and a 10-foot work cable and work clamp.
Each cable is equipped with a male Quick Connector so the desired electrode polarity may be chosen by interchanging
the electrode and work cables through the use of the output receptacles.
4. For reverse polarity (SMAW) welding, the electrode cable is connected to the positive (+) output receptacle, and the
work cable is connected to the negative (-) output receptacle.
5. For straight polarity (GTAW & SMAW) welding, the electrode cable is connected to the negative (-) output receptacle,
and the work cable is connected to the positive (+) output receptacle.
6. 25A CIRCUIT BREAKER
This Circuit Breaker protects the input power line if an over current condition occurs. If tripped, just press to reset.
7. OVER-TEMPERATURE INDICATOR
The Miniarc incorporates a thermal overload circuit in order to prevent damage to the unit if the operating temperature
becomes excessive. The fault light on the front panel will illuminate if this condition occurs. This overload protection circuit resets automatically when the operating temperature has fallen to a safe level.
8. REMOTE RECEPTACLE
This receptacle is located on the front panel of the Miniarc and allows for connecting a remote control accessory such as
a foot control or a thumb operated, torch mounted thumb control. See the sales catalog page ARC-23118 for a listing of
compatible accessories.
13

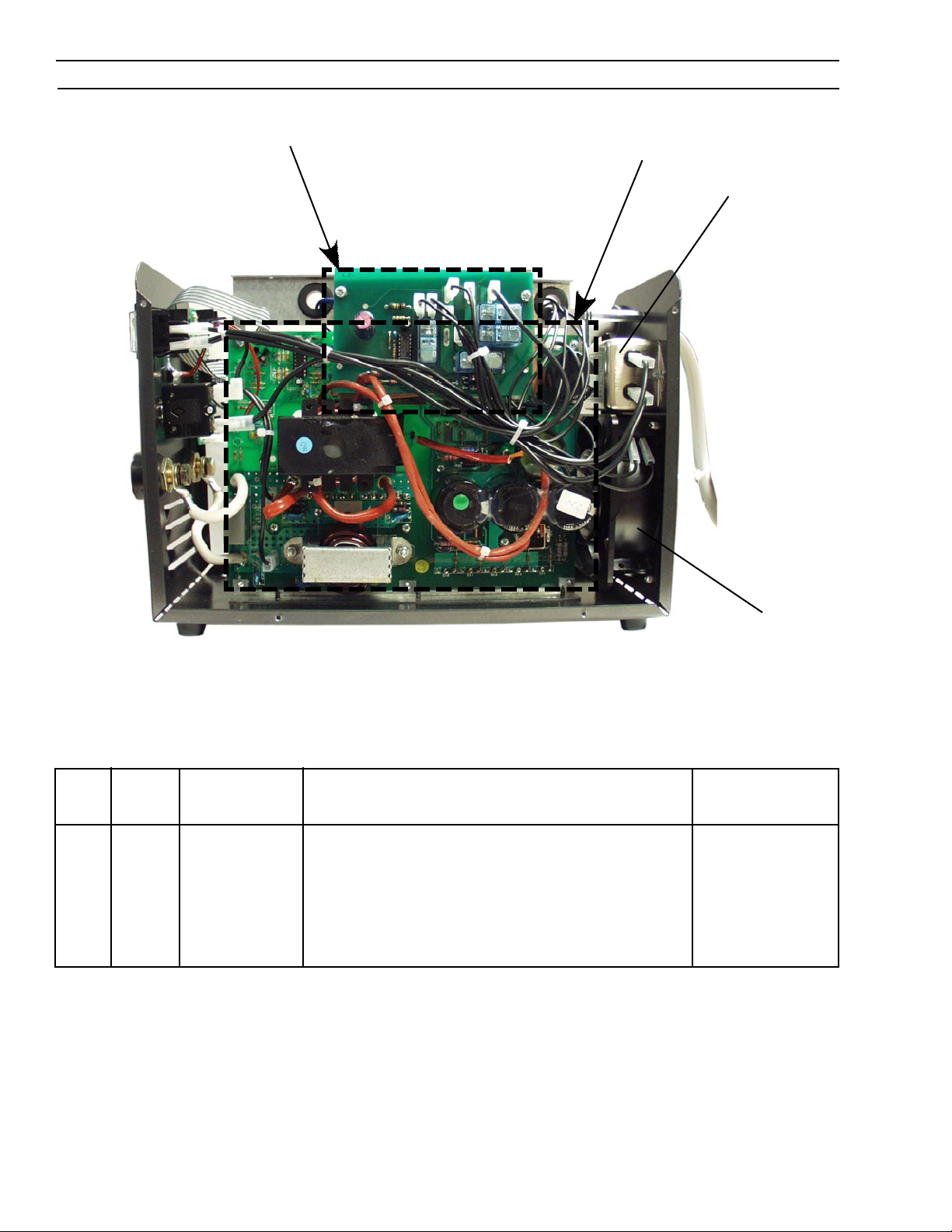

SECTION 1 DESCRIPTION
14
SECTION 2 INSTALLATION
INSTALLATION
A. ESAB welding power sources have been designed to high standards of electromagnetic compatibility. However, arc
welding, by its very nature, generates radio-frequency energy and may cause interference. By installing and using the
equipment correctly, in accordance with these instructions, the problems of interference may be minimized.
B. If this equipment is used in domestic areas, eg. for repair or maintenance, particular care should be taken. The time of
day should be chosen and the duration of welding limited, to minimize any potential problems.
C. If this equipment caused interference the guidance given below should be considered. If a solution cannot be found
please contact your distributor or the manufacturer.
D. Before installing this welding equipment an assessment should be made of potential problems that may occur. It is good
practice not to install welding equipment next to computers or safety critical control circuits, eg electronic machine
guards, unless they have been suitably protected.
E. Primary cabling and welding cables should be kept separate from other main wiring and control, signalling or com-
munications (eg telephone) cables. If interference occurs then greater separation or re-routing should be considered.
Welding cables should be kept as short as practically possible.
F. Interference may also be reduced by separating the welding equipment from the other equipment affected. A partition,
brick wall or particularly, a metal screen will also reduce interference. Earthing and equi-potential bonding should also
be considered but guidance should be sought from a competent person, the distributor or manufacturer.
G. This equipment should be routinely maintained according to the manufacturers instructions and using only approved
spare parts.
H. All access and service door and covers should be closed and properly fastened when the equipment is being used. This
equipment should not be modified in any way except for those changes and adjustments approved by the manufacturer.
Connection to Primary Power
The Miniarc 150 APS can be used on 230V or 115V single phase electricity supplies.
The unit contains sensing circuiting which automatically adjusts itself to match the mains input supply, 230V or 115V as
necessary. No internal adjustments are required.
233 VAC:
On 230V a standard 20A breaker is adequate for most MMA or TIG welding applications. For higher duty work, with 1/8”
(3.2mm) electrodes at 140A for example, A 30A breaker or slow fuse must be used.
115VAC:
On 115V supplies a 20A circuit breaker should be used corresponding with a supply of not less than 2.5KVA.
IMPORTANT!
The green earth lead must be connected to a good earth ground.
15
