ESAB Mig U5000i Instruction manual [cs]

CZ

Aristo

®

Mig U5000i

Návod k používání

0459 291 301 CZ 110509

Valid for serial no. 802-xxx-xxxx, 803-xxx-xxxx,
950-xxx-xxxx

- 2 -

1 BEZPEČNOST 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 ÚVOD 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Vybavení 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 TECHNICKÉ ÚDAJE 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 INSTALACE 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Pokyny ke zvedání 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Umístĕní 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.3 Napájení ze sítĕ 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.4 Koncový odpor 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.5 Připojení nĕkolika zařízení k podávání drátu 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 OBSLUHA 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Připojovací místa a ovládací prvky 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.2 Zapínání napájecího zdroje 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.3 Ovládání ventilátoru 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.4 Ochrana proti přehřátí 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.5 Chladicí jednotka 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.6 Dálkové ovládací zařízení 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 ÚDRŽBA 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.1 Každý den 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.2 Je-li třeba 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.3 Jednou za rok 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 VYHLEDÁVÁNÍ ZÁVAD 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SCHEMA 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OBJEDNACÍ ČÍSLO 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEZNAM NÁHRADNÍCH DÍLŮ 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SPOTŘEBNÍ DÍLY 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Výrobce si vyhrazuje právo na zmĕnu údajű bez předcházejiciho upozomĕni.

TOCj

- 3 -

CZ

1 BEZPEČNOST

Uživatelé zařízení ESAB mají konečnou odpovĕdnost za zajištĕní, že každý, kdo pracuje na tomto
zařízení nebo v jeho blízkosti, dodržuje všechna relevantní bezpečnostní opatření. Bezpečnostní
opatření musí splňovat požadavky, které se týkají tohoto druhu zařízení. Vedle standardních
bezpečnostních opatření, která se vztahují na toto pracovištĕ, dodržujte i následující doporučení.

Veškeré práce musí provádĕt zaškolený personál, který je s provozem tohoto zařízení důkladnĕ
seznámen. Nesprávné používání tohoto zařízení může vést k nebezpečným situacím, které mohou
mít za následek zranĕní obsluhy a poškození zařízení.

1. Každý, kdo používá toto svářecí zařízení, musí být seznámen:

S s jeho obsluhou,
S s umístĕním nouzového vypínače,
S s jeho funkcí,
S s příslušnými bezpečnostními opatřeními,
S se svářením a řezáním.

2. Obsluha musí zajistit, aby:

S se při spuštĕní tohoto zařízení v jeho pracovním prostoru nenacházela žádná

neautorizovaná osoba,

S při zapáleném oblouku nebyl nikdo bez příslušné ochrany.

3. Pracovištĕ musí být:

S vhodné pro daný účel,
S bez průvanu.

4. Pomůcky osobní ochrany:

S Vždy používejte osobní ochranné prostředky, jako jsou ochranné brýle, odĕv odolný proti

ohni a ochranné rukavice.

S nenoste volné doplňky, jako jsou šály, náramky, kroužky atp., o které byste se mohli

zachytit nebo si jimi způsobit popáleniny.

5. Všeobecná bezpečnostní opatření:

S ujistĕte se, že zpĕtný vodič je bezpečnĕ připojen,
S práci na vysokonapĕťovém zařízení smí provádĕt pouze kvalifikovaný elektrikář,
S po ruce musí být jasnĕ označené hasicí zařízení, mazání.
S Mazání a údržba zařízení se nesmí provádĕt za provozu.

UPOZORNĔNÍ!

Tento výrobek je určen pouze pro sváření obloukem.

bu15d1ja

- 4 -

© ESAB AB 2003

CZ

VÝSTRAHA

Sváření a řezání obloukem může být vašemu zdraví a zdraví jiných osob nebezpečne. Při sváření

a řezání dodržujte bezpečnostní operatření. Vyžádejte si bezpečnostní předpisy svého
zamĕstnavatele, které by mĕly vycházet z upozornĕní výrobce na nebezpečí.

ÚRAZ ELEKTRICKÝM PROUDEM - může způsobit smrt

S Nainstalujte a uzemnĕte jednotku v souladu s příslušnými předpisy.
S Nedotýkejte se živých částí elektrického obvodu ani elektrod nechránĕnou pokožkou, vlhkými

rukavicemi ani vlhkým odĕvem.

S Izolujte se od uzemnĕní a od svářeného předmĕtu.
S Ujistĕte se, že vaše pracovní poloha je bezpečná.

KOUŘ A PLYNY - mohou být zdraví nebezpečné

S Držte svoji hlavu stranou od plynných zplodin.
S Používejte ventilaci, odsávání u oblouku nebo obojí, aby se plynné zplodiny nedostaly do oblasti

vašeho dýchání a do celého prostoru.

PAPRSKY ELEKTRICKÉHO OBLOUKU - mohou způsobit poranĕní očí a popálení pokožky

S Chraňte svůj zrak a tĕlo. Používejte správné ochranné štíty a ochranné brýle a noste ochranný

odĕv.

S Chraňte osoby v okolí ochrannými štíty nebo vhodnými závĕsy.

NEBEZPEČÍ POŽÁRU

S Jiskry (spršky žhavého kovu) mohou způsobit požár. Zajistĕte, aby v blízkosti nebyly žádné

hořlavé materiály.

HLUK - nadmĕrný hluk může poškodit sluch

S Chraňte svoje uši. Noste tlumiče nebo jinou ochranu sluchu.
S Varujte osoby v okolí před tímto nebezpečím.

VADNÁ FUNKCE - v případĕ vadné funkce si přivolejte na pomoc odborníka.

Před instalací a používáním si tento návod k obsluze prostudujte a ujistĕte se, že mu rozumíte.

CHRAŇTE SEBE I OSTATNÍ!

Společnost ESAB vám může poskytnout veškeré ochranné prostředky pro
svářečské práce a přídavná zařízení.

VÝSTRAHA!

Nepoužívejte tento napájecí zdroj pro rozmrazování potrubí.

UPOZORNĔNÍ!

Zařízení “class A" není určeno k používání v obytných oblastech, v
nichž je elektrické napájení zajišťováno veřejnou, nízkonapĕťovou
rozvodnou sítí. Kvůli rušení šířenému vedením a vyzařováním se
mohou v takových oblastech objevit případné obtíže se zaručením
elektromagnetické kompatibility u zařízení “class A".

bu15d1ja

- 5 -

© ESAB AB 2003

CZ

UPOZORNĔNÍ!

Před instalací a použitím zařízení si tento návod k
obsluze prostudujte a ujistĕte se, že mu dobře
rozumíte.

Elektronická zařízení likvidujte v recyklačním zařízení!

V souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrických a elektronických
zařízení a její implementací podle státních zákonů se musí elektrické zařízení, které
dosáhlo konce životnosti, zlikvidovat v recyklačním zařízení.

Jako osoba zodpovědná za zařízení máte povinnost informovat se o schválených
sběrných místech.

Chcete-li další informace, obraťte se na nejbližšího prodejce společnosti ESAB.

2 ÚVOD

Mig U5000i je napájecí zdroj pro svařování MIG/MAG / TIG, který lze použít také pro

svařování MMA.
Existují dvĕ varianty tohoto napájecího zdroje:

S Mig U5000i bez chladicí jednotky
S Mig U5000i s chladicí jednotkou

Poznámka: Tento návod popisuje Mig U5000i s chladicí jednotkou.
Tento napájecí zdroj je určen pro použití se zařízeními k podávání drátu Feed 3004

nebo Feed 4804.
Veškerá nastavení se provádĕjí na zařízení k podávání drátu nebo na ovládací

skříňce.

Příslušenství k výrobku ESAB lze nalézt na stranĕ 23.

2.1 Vybavení

Napájecí zdroj se dodává vybavený koncovým odporem, 5m připojení zpĕtného
kabelu a návodem k obsluze.

3 TECHNICKÉ ÚDAJE

Mig U5000i
Síťové napĕtí 400 V, $10 %, 3∼ 50 /60Hz
Síťové napájeni S

Primární proud

I

MIG/MAG

max.

I

MMA

max.

I

TIG

max.

bu15d1ja

- 6 -

sc min

Z

max

36 A
37 A
29 A

2,8 MVA

0,21 Ω

© ESAB AB 2003

CZ

Mig U5000i
Příkon bez zátĕže při úsporném režimu, 6,5 min. po

svařování

Rozsah napĕtí/proudu

MIG/MAG
MMA
TIG

Přípustná zátĕž při MIG/MAG
60 % pracovní cyklus
100% pracovní cyklus

Přípustná zátĕž přiMMA
60 % pracovní cyklus
100% pracovní cyklus

Přípustná zátĕž přiTIG
60 % pracovní cyklus
100% pracovní cyklus

Účiník při maximálním proudu 0,91
Účinnost při maximálním proudu 87 %
Napĕtí naprázdno U0 max.

MIG/MAG, TIG bez funkce VRD
MMA bez funkce VRD
U

“Live TIG” funkce VRD deaktivována

0L

MIG/MAG, MMA, funkce VRD deaktivována
Funkce VRD aktivována

1)

2)

1)

2)

2)

Provozní teplota -10 až +40° C
Přepravní teplota -20 až +55 °C
Rozmĕry, dxšxv

s chladicí jednotkou

Stálý proudovĕ vážený akustický tlak naprázdno <70 db (A)
Hmotnost

s chladicí jednotkou

Třída izolace transformátoru H
Třída zakrytí IP 23
Třída použití

50 W

8-60 V / 16-500 A
16-500 A
4-500 A

500 A / 39 V
400 A / 34 V

500 A / 40 V
400 A / 36 V

500 A / 30 V
400 A / 26 V

72 - 88 V
68 - 80 V
78 V
59 V
<35 V

625 x 394 x 496 mm
625 x 394 x 776 mm

71 kg
91 kg

Zatĕžovací cyklus

Zatĕžovací cyklus specifikuje čas jako procento desetiminutového intervalu, bĕhem kterého můžete
svařovat nebo řezat při konkrétní zátĕži. Pracovní cyklus platí pro 40 ° C.

Třída krytí

Kód IP označuje třídu elektrického krytí, tj. stupeň ochrany proti vniknutí pevných předmĕtů nebo
vody. Zařízení označené IP 23 je určeno pro vnitřní a venkovní použití.

Třída použití

Symbol udává, že tento napájecí zdroj je určen pro použití v oblastech se zvýšeným
elektrickým nebezpečím.

Síťové napájení, S

sc min

Minimální zkratový výkon v síti podle IEC 61000-3-12.

Síťové napájení, Z

max

Maximální přípustná impedance vedení v síti podle IEC 61000-3-11.

1) Platí pro napájecí zdroje bez specifikace VRD na typovém štítku.

2) Platí pro napájecí zdroje se specifikací VRD na typovém štítku. Funkce VRD je vysvětlena v

návodu k ovládacímu panelu, pokud je panel touto funkcí vybaven.

bu15d1ja

- 7 -

© ESAB AB 2003

CZ

Chladicí jednotka

Chladicí výkon 2,0 kW při 40° C teplotního rozdílu a průtoku 1,0

l/min.
Chladicí kapalina 50 % voda / 50 % monoetylenglykol
Množství chladicí kapaliny 5,5 l
Maximální průtočné množství vody 2,0 l/min.
Maximální počet vodou chlazených svařovacích

pistolí/hořáků, které lze připojit

dvĕ svařovací pistole MIG nebo jeden hořák TIG

a jedna svařovací pistole MIG

4 INSTALACE

Instalaci by mĕl provádĕt profesionální pracovník.

Pozor!

Požadavky na síťové napájení

Výkonová zařízení mohou v důsledku odebírání primárního proudu ze síťového rozvodu ovlivňovat
kvalitu rozvodné sítĕ. Proto se mohou na nĕkteré typy zařízení (viz technické údaje) vztahovat
omezení ohlednĕ zapojení nebo požadavků, týkající se maximální přípustné síťové impedance
nebo minimálního napájecího výkonu v místĕ rozhraní s veřejnou rozvodnou sítí. V takovém
případĕ je instalační technik nebo uživatel odpovĕdný za to, aby se na základĕ konzultace s
provozovatelem rozvodné sítĕ v případĕ potřeby ujistil, zda lze zařízení připojit.

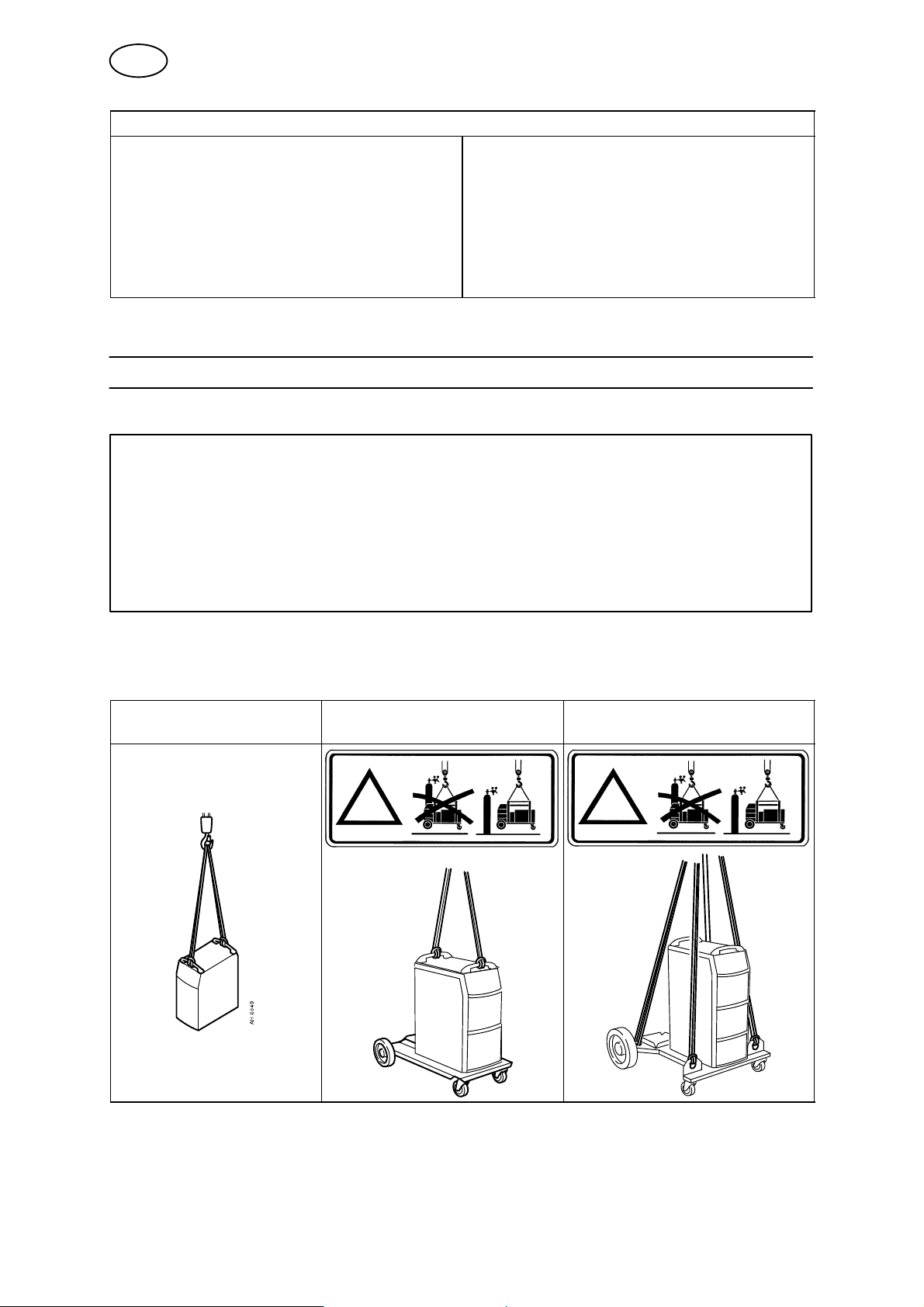

4.1 Pokyny ke zvedání

S napájecím zdrojem S vozíkem a napájecím

zdrojem

S vozíkem 2 a napájecím

zdrojem

4.2 Umístĕní

Umístĕte svařovací napájecí zdroj tak, aby jeho vstupním a výstupním otvorům
chladicího vzduchu nic nepřekáželo.

bu15d1ja

- 8 -

© ESAB AB 2003

CZ

4.3 Napájení ze sítĕ

Zkontrolujte, zda je jednotka připojena ke správnému sí"ovému
napĕtí a zda je chránĕna správnĕ dimenzovanými pojistkami.
Připojení k ochrannému zemnícímu vodiči musí být provedeno
v souladu s předpisy.

Typový štítek s údaji o připojovaném napájení.

Doporučená zatížitelnost pojistek a minimální průřezy vodičů

Mig U5000i 400 V 3 50 Hz
Sí"ové napĕtí 400 V
Průřez napájecího kabelu,

2

mm

Fázový proud, I
Pojistka

proti rázovému přepĕtí
Typ C MCB

Poznámka:

Průřez kabelu a zatížitelnost pojistky odpovídají švédským předpisům. V jiných zemích nemusí
vyhovovat: přesvĕdčte se, zda průřez kabelu a zatížitelnost pojistek odpovídají příslušným národním
předpisům.

1eff

4G6

28 A

25 A
32 A

4.4 Koncový odpor

Aby nedocházelo k rušení spojů, musí být konce
sbĕrnice CAN opatřeny koncovými odpory.

Sbĕrnice CAN je jedním koncem připojena k ovládacímu
panelu, kde je koncový odpor vestavĕn. Druhým
koncem je sbĕrnice připojena k napájecímu zdroji a
tento konec musí být opatřen koncovým odporem, jak
je znázornĕno vpravo.

4.5 Připojení nĕkolika zařízení k podávání drátu

S ovladačem a podavači drátu bez ovládacího panelu lze napájet až čtyři podavače
drátu z jednoho napájecího zdroje.

Lze volit mezi následujícími způsoby zapojení:

S Jeden hořák TIG a jedna pistole MIG (vyžaduje se univerzální napájecí zdroj)
S Dvĕ pistole MIG
S Jeden hořák TIG a tři pistole MIG (vyžaduje se univerzální napájecí zdroj)
S Čtyři pistole MIG

Při svařování vodou chlazenými pistolemi MIG na všech čtyřech podávačích drátu se
doporučuje připojit samostatnou chladicí jednotku pro dvĕ další pistole.

Doporučujeme připojit pistole paralelnĕ.

bu15d1ja

- 9 -

© ESAB AB 2003

CZ

Dva podavače drátu

Při připojování dvou podavačů drátu je nutná připojovací sada, viz příslušenství na
str. 23.

Čtyři podavače drátu

Při připojování dvou podavačů drátu jsou nutné dva připojovací sady a další chladicí
jednotka, viz příslušenství na str. 23.

bu15d1ja

- 10 -

© ESAB AB 2003

CZ

5 OBSLUHA

Všeobecné bezpečnostní předpisy pro manipulaci s tímto zařízením jsou
uvedeny na stranĕ 4. Před použitím zařízení si je důkladnĕ prostudujte!

bu15d1ja

AH 0935

- 11 -

© ESAB AB 2003

CZ

5.1 Připojovací místa a ovládací prvky

1 Připojení chladicí vody z hořáku TIG -

ČERVENÉ

2 Přípojka s ELP* pro chladicí vodu do

hořáku TIG - MODRÉ

3 Plnicí otvor chladicí vody 12 Konektor pro připojení ovládacího kabelu k

4 Konektor pro připojení kabelu svářecího

proudu (+) při svařování MMA nebo
zpĕtného kabelu při svařování TIG.

5 Konektor pro dálkového ovládání 14 Konektor pro připojení svářecího proudu k

6 Konektor pro připojení zpĕtného kabelu (-)

nebo kabelu svářecího proudu při
svařování TIG

7 Připojení signálu startu ze svářecího

hořáku

8 Připojení plynu do hořáku TIG 17 Pojistka pro napájecí napĕtí podavače

9 Hlavní sí"ový vypínač, 0 / 1 / START

* ESP = inteligentní čerpadlo společnosti ESAB, viz bod 5.5

10 Bílá kontrolka - napájení ZAP (ON)

11 Oranžová kontrolka - přehřátí

zařízení k podávání drátu nebo ke
koncovému odporu

13 Připojení plynové hadice

zařízení k podávání drátu

15 Přípojka chladicí vody do zařízení k

podávání drátu - MODRÁ

16 Přípojka chladicí vody ze zařízení k

podávání drátu - ČERVENÁ

drátu,42 V

bu15d1ja

- 12 -

© ESAB AB 2003

CZ

5.2 Zapínání napájecího zdroje

Zapnĕte sí"ové napájení otočením vypínače (7) do polohy "START". Uvolnĕte
vypínač a ten se vrátí do polohy "1".

Jestliže se sí"ové napájení bĕhem svařování přeruší a následnĕ obnoví, napájecí
zdroj zůstane vypnutý, dokud se vypínač znovu ručnĕ nenastaví do polohy "START".

Zařízení se vypíná nastavením vypínače do polohy "0".

Když dojde k výpadku napájení nebo se napájecí zdroj vypne normálním způsobem,
data svařování zůstanou uložena, takže budou při příštím spuštĕní zařízení k
dispozici.

5.3 Ovládání ventilátoru

Ventilátory napájecího zdroje zůstanou v chodu 6,5 minuty po ukončení svařování a
zařízení se přepne do úsporného režimu. Ventilátory se opĕt zapnou, jakmile znovu
začne sváření.

Při hodnotách svářecího proudu do 180 A ventilátory bĕží se sníženou rychlostí a při
vyšších hodnotách s plnou rychlostí.

5.4 Ochrana proti přehřátí

Napájecí zdroj má tři vypínací obvody, které vypnou svářecí proud a rozsvítí
oranžovou kontrolku na přední stranĕ zařízení, jakmile vnitřní teplota dosáhne příliš
vysoké hodnoty. Když teplota klesne, vypínací obvody se automaticky nastaví do
výchozího stavu.

5.5 Chladicí jednotka

Aby byl zaručen bezproblémový provoz, instalační výška od chladicí jednotky ke
svařovací pistoli musí být max. 7 m. Vĕtší výšky mohou způsobovat problémy, na
příklad dlouhou dobu spouštĕní, vzduchové bubliny, podtlak atd.

Je-li nutná instalační výška překračující 7 m, doporučujeme instalační sadu se
zpĕtným ventilem a elektromagnetickým ventilem, viz příslušenství na str. 23. Jakmi
le jsou tyto ventily nainstalovány, souprava hadic musí být bĕhem prvního spouštĕní
ve vodorovné poloze, aby se všechno naplnilo vodou. Potom zvednĕte podavač drá
tu a soupravu hadic do výšky. Nyní lze zahájit nepřetržitý bezpečný provoz v in
stalačních výškách až 12 m.

Přípojka vody (sváření TIG)

Chladicí jednotka je vybavena systémem detekce vody ELP (ESAB Logic Pump),
který kontroluje připojení vodních hadic.

Hlavní vypínač napájecího zdroje On/Off (Zap/Vyp) musí být při připojování vodou
chlazeného hořáku TIG v poloze "0" (Off - Vyp).

Když je vodou chlazený hořák TIG připojen, vodní čerpadlo se automaticky zapne,
jakmile se hlavní vypínač On/Off (Zap/Vyp) nastaví do polohy "START" nebo když
začne svařování. Po svařování čerpadlo zůstává v chodu 6,5 minuty a pak se
přepne do úsporného režimu.

bu15d1ja

- 13 -

© ESAB AB 2003

CZ

Funkce při svařování

Když chce svářeč svářet, stiskne spouštĕcí spínač svařovací pistole. Napájecí zdroj
se zapne, spustí se podávání drátu a zapne se čerpadlo chladicí vody.

Když chce svářeč sváření vypnout, uvolní spouštĕcí spínač svařovací pistole.
Sváření se přeruší, ale čerpadlo chladicí vody zůstane 6,5 minuty v chodu a potom
se zařízení přepne do úsporného režimu.

Ochrana průtoku vody

Při ztrátĕ chladicí kapaliny ochrana průtoku vody přeruší svářecí proud a zobrazí
chybovou zprávu na ovládacím panelu. Ochrana průtoku vody je součástí
příslušenství.

5.6 Dálkové ovládací zařízení

Když je připojen dálkový ovladač, napájecí zdroj a podavač drátu jsou v režimu
dálkového ovládání, tlačítka a otočné regulátory jsou zablokované. Funkce lze
nastavovat pouze prostřednictvím dálkového ovladače.

Pokud se nemá používat dálkový ovladač, musí se odpojit od napájecího
zdroje/podavače drátu, jinak zůstane v režimu dálkového ovládání.

Více informací o zařízení dálkového ovládání najdete v návodu k použití ovládacího
panelu.

6 ÚDRŽBA

Pravidelná údržba je důležitá pro bezpečný a spolehlivý provoz.

Bezpečnostní štítky smĕjí snímat pouze elektrikáři s příslušným oprávnĕním.

UPOZORNĔNÍ!

Závazky ze záruky dodavatele ztrácejí platnost, jestliže se zákazník bĕhem záruční doby
pokusí libovolným způsobem zasahovat do výrobku za účelem odstranĕní jakékoliv
závady.

6.1 Každý den

Dennĕ provádĕjte následující údržbu.

S Zkontrolujte, zda jsou všechny kabely a spoje zcela nepoškozené. Je-li třeba,

spoje utáhnĕte a vymĕňte poškozené díly.

S Zkontrolujte hladinu a průtok chladicí kapaliny. Je-li třeba, chladicí kapalinu

doplňte.

bu15d1ja

- 14 -

© ESAB AB 2003

CZ

6.2 Je-li třeba

S Pravidelnĕ kontrolujte, zda není napájecí zdroj ucpán nečistotami.

Ucpané vstupy a výstupy vzduchu způsobí přehřátí.

S Vyčistĕte prachový filtr

S Odstraňte mřížku vĕtráku s

prachovým filtrem (1).

S Odklopte mřížku (2).
S Uvolnĕte prachový filtr (3).
S Profouknĕte filtr stlačeným vzduchem

(se sníženým tlakem).

S Nasaďte filtr s jemnĕjší sí"kou proti

mřížce (2) (vnĕ napájecího zdroje).

S Vra"te mřížku vĕtráku s prachovým

filtrem.

S Doplňte chladicí kapalinu

Doporučuje se používat již namíchanou chladicí
kapalinu ESAB. Viz příslušenství na str. 23.

S Chladicí kapalinu doplňte až do poloviny plnicí trubice.

Pozor! Pokud se připojuje svařovací hořák nebo spojovací
kabely o délce pĕti nebo více metrů, musí se doplnit chladicí
kapalina. Při doplňování chladicí kapaliny na správnou hladinu
není nutné odpojovat hadici.

UPOZORNĔNÍ!

S chladicí kapalinou se musí zacházet jako s chemickým odpadem.

6.3 Jednou za rok

Nejménĕ jednou za rok proveďte následující údržbu.

S Odstraňte veškeré nečistoty a prach. Profouknĕte napájecí zdroj stlačeným

vzduchem (se sníženým tlakem).

S Vymĕňte chladicí kapalinu a hadice i nádržku vyčistĕte čistou vodou.
S Zkontrolujte tĕsnĕní, kabely a spoje. Je-li třeba, spoje utáhnĕte a vymĕňte

poškozené díly.

bu15d1ja

- 15 -

© ESAB AB 2003

CZ

7 VYHLEDÁVÁNÍ ZÁVAD

Než si vyžádáte pomoc autorizovaného servisního technika, proveďte tyto
doporučené kontroly.

Druh závady Zákrok

Není oblouk S Zkontrolujte, zda je zapnut vypínač sí"ového napájení.

S Zkontrolujte správnost připojení kabelu svářecího proudu a

zpĕtného kabelu.

S Zkontrolujte, zda je nastavena správná hodnota proudu.

Bĕhem svařování došlo k
přerušení svářecího proudu.

Vypínací obvody ochrany proti
tepelnému přetížení se často
uvádĕjí do chodu.

Nízký svářecí výkon. S Zkontrolujte správnost připojení kabelu svářecího proudu a

S Zkontrolujte, zda se neuvedly do chodu vypínací obvody

ochrany proti tepelnému přetížení (indikováno oranžovou
kontrolkou na předním panelu).

S Zkontrolujte pojistky napájení ze sítĕ.
S Zkontrolujte, zda se neucpal vzduchový filtr.

S Přesvĕdčte se, zda nejsou překročeny předepsané hodnoty

napájecího zdroje (tj. že zařízení není přetíženo).

zpĕtného kabelu.

S Zkontrolujte, zda je nastavena správná hodnota proudu.
S Zkontrolujte, zda jsou použity správné elektrody.
S Zkontrolujte pojistky napájení ze sítĕ.

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

Mig U5000i je navžena a zkoušena v souladu s mezinárodními a evropskými normami
EN 60974-1 /-2 /-3 a EN 60974-10. Servisní jednotka, která provedla servisní zákrok
nebo opravu, má za povinnost zajistit, aby výrobek stále vyhovoval uvedeným
normám.

Opravy a elektrické práce musí provádĕt autorizovaný servisní technik ESAB.
Používejte pouze originální náhradní díly ESAB.

Náhradní díly si můžete objednat u nejbližšího prodejce společnosti ESAB; viz
poslední stránku této publikace.

bu15d1ja

- 16 -

© ESAB AB 2003

p

- 17 -

© ESAB AB 2003

Schema

bu15e11a

- 18 -

© ESAB AB 2003

bu15e11a

- 19 -

© ESAB AB 2003

Cooling unit

bu15e11a

- 20 -

© ESAB AB 2003

Mig U5000i

Objednací číslo

1.

Ordering no. Denomination Type Notes

0459 230 882 Welding power source Mig U5000i
0459 230 883 Welding power source Mig U5000i with cooling unit

0459 839 018 Spare parts list Mig U5000i

The spare parts list is available on the Internet at www.esab.com

bu15o11a

- 21 -

© ESAB AB 2003

Mig U5000i

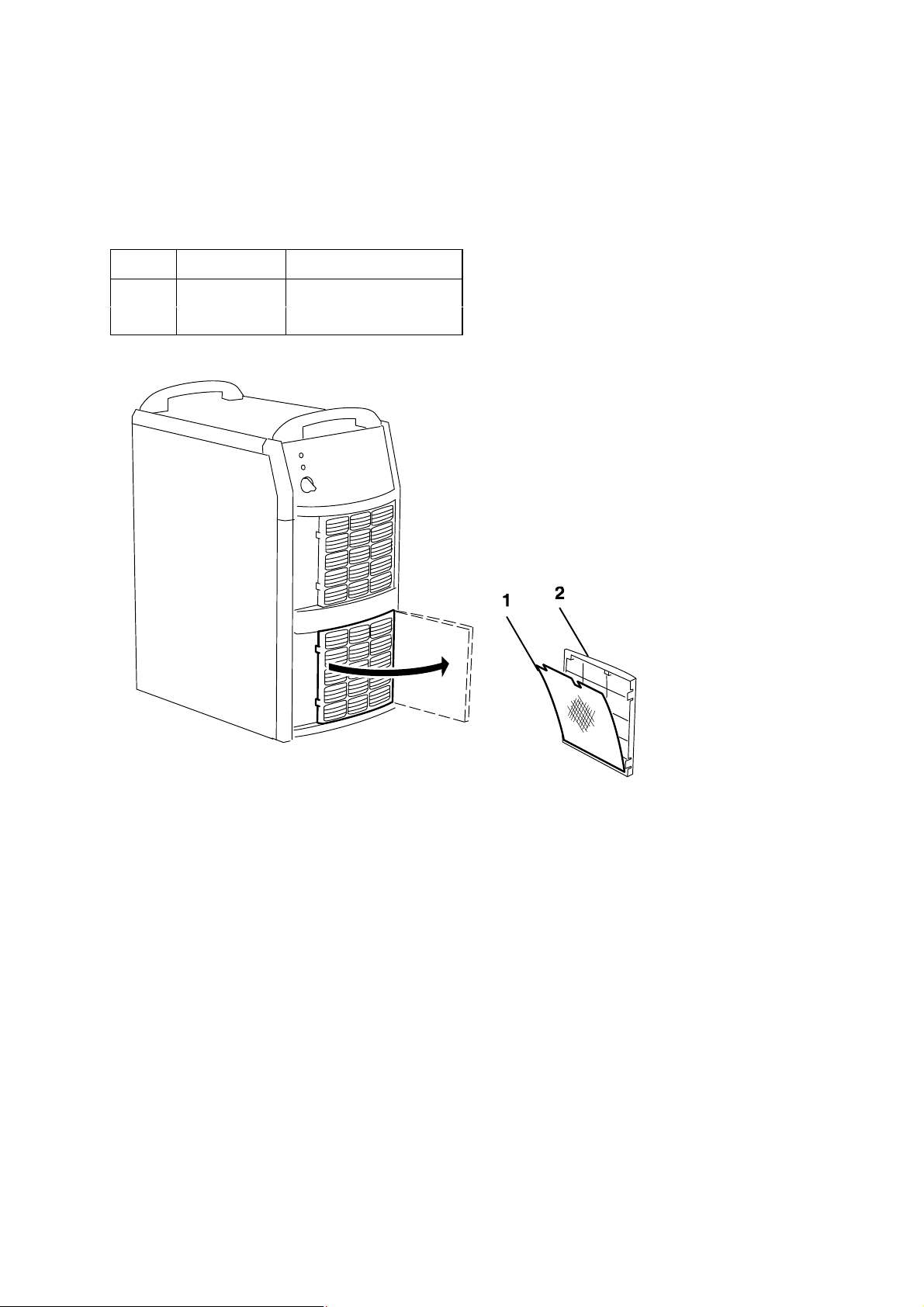

Seznam náhradních dílů

Item Ordering no. Denomination

1 0458 398 001 Filter

2 0458 383 991 Front grill

bu15s

- 22 -

© ESAB AB 2003

Mig U5000i

Spotřební díly

Trolley . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0458 530 880

Trolley 2 (for feeder with counterbalance

device and/or 2 gas bottles) . . . . . . . . . . . . . . . . 0458 603 880

Guide pin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(B) Insulating bushing, included in guide pin ..

Autotransformer TUA2 . . . . . . . . . . . . . . . . . . . 0459 145 880

Handle (1 piece) with mounting screws . . 0459 307 881

0458 731 880
0278 300 401

bu15a11a

- 23 -

R0459 291/E110509/P28

Mig U5000i

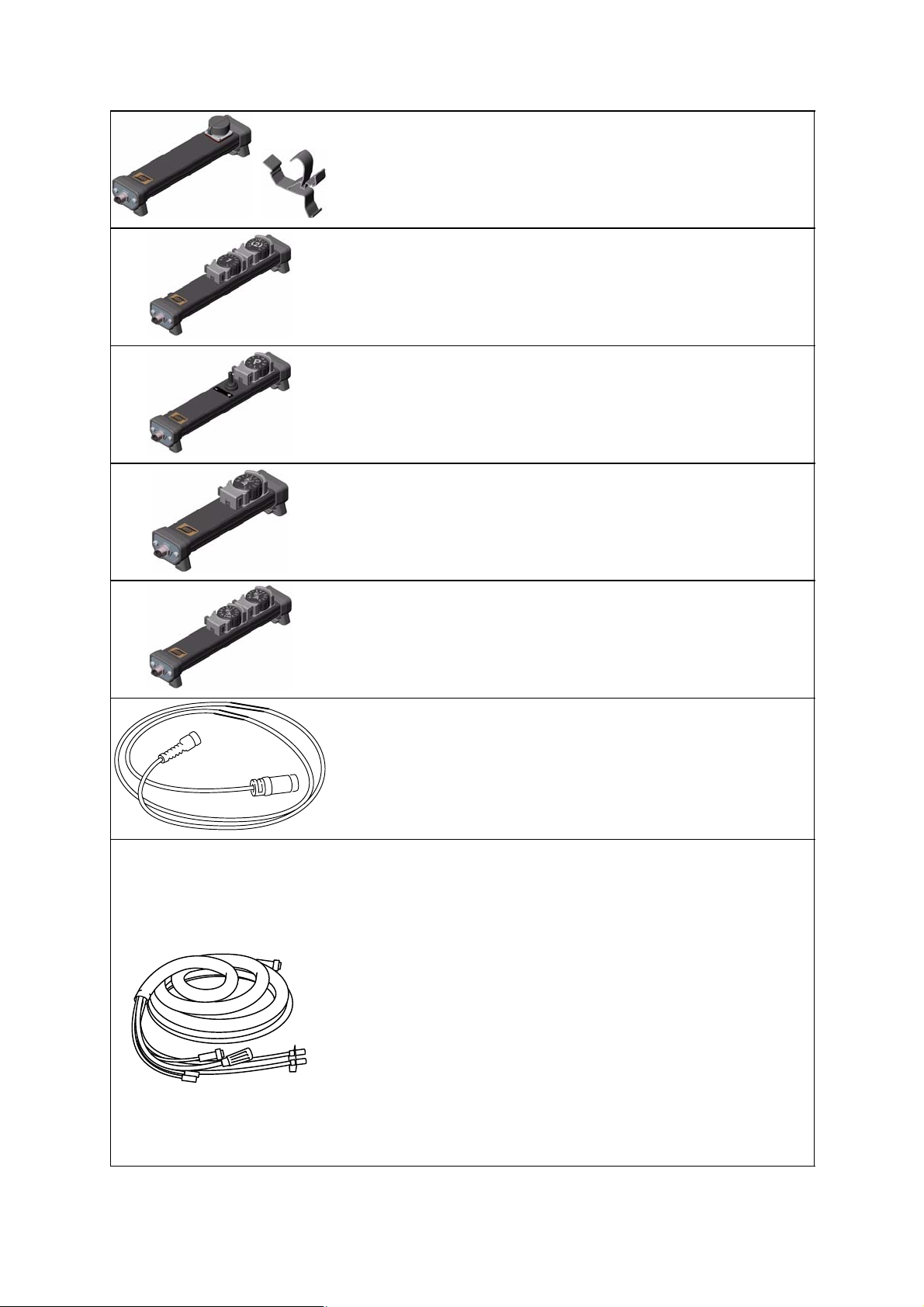

Remote control adapter RA12 12 pole . . . .

For analogue remote controls to CAN based
equipment.

Remote control unit MTA1 CAN . . . . . . . . . .

MIG/MAG: wire feed speed and voltage
MMA: current and arc force
TIG: current, pulse and background current

Remote control unit M1 10Prog CAN . . . . . .

Choice of on of 10 programs
MIG/MAG: voltage deviation
TIG and MMA: current deviation

Remote control unit AT1 CAN . . . . . . . . . . . .

MMA and TIG: current

0459 491 910

0459 491 880

0459 491 882

0459 491 883

Remote control unit AT1 CF CAN . . . . . . . . .

MMA and TIG: rough and fine setting of
current.

Remote control cable 12 pole - 4 pole

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0.25 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connection set 12 pole - 12 pole

1.7 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Connection set water 12 pole - 12 pole

1.7 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 491 884

0459 554 880
0459 554 881
0459 554 882
0459 554 883
0459 554 884

0456 528 880
0456 528 890
0456 528 881
0456 528 882
0456 528 883
0456 528 884

0456 528 885
0456 528 895
0456 528 886
0456 528 887
0456 528 888
0456 528 889

bu15a11a

- 24 -

R0459 291/E110509/P28

Mig U5000i

Connection set water
12 pole cable plug - 10 pole cable socket

1.7 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

35 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 528 970
0459 528 971
0459 528 972
0459 528 973
0459 528 974
0459 528 975

Return cable 5 m 95 mm2 . . . . . . . . . . . . . . . 0700 006 897

Water flow guard 0.7 l/min . . . . . . . . . . . . . . . 0456 855 880

Water return flow guard Mech 7 m . . . . . . . . 0461 203 880

MMC kit for power source Mig . . . . . . . . . . . 0459 579 880

Connection set

for connection of two wire feed units . . . . . . . . 0459 546 880

bu15a11a

- 25 -

R0459 291/E110509/P28

Mig U5000i

Cooling unit OCE2H . . . . . . . . . . . . . . . . . . . . 0414 191 881

Coolant (Ready mixed) 50 % water and 50%

ethylene glycol (10 l) . . . . . . . . . . . . . . . . . . . . . . 0007 810 012

bu15a11a

- 26 -

R0459 291/E110509/P28

p

- 27 -

© ESAB AB 2003

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna-Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V.
Brussels
Tel: [phone]
Fax: [phone]

BULGARIA

ESAB Kft Representative Office
Sofia
Tel/Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Vamberk
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Herlev
Tel: [phone]
Fax: [phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel: [phone]
Fax: [phone]

GERMANY

ESAB GmbH
Solingen
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel: [phone]
Fax: [phone]

ITALY

ESAB Saldatura S.p.A.
Bareggio (Mi)
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel: [phone]
Fax: [phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Romania Trading SRL
Bucharest
Tel: [phone]
Fax: [phone]

RUSSIA

LLC ESAB
Moscow
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel: [phone]
Fax: [phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel: [phone]
Fax: [phone]

ESAB international AB
Gothenburg
Tel: [phone]
Fax: [phone]

SWITZERLAND

ESAB AG
Dietikon
Tel: [phone]
Fax: [phone]

UKRAINE

ESAB Ukraine LLC
Kiev
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem-MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
USJ
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Africa

EGYPT

ESAB Egypt
Dokki-Cairo
Tel: [phone]
Fax: [phone]

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd
Durbanvill 7570 - Cape Town
Tel: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

THE NETHERLANDS

ESAB Nederland B.V.
Amersfoort
Tel: [phone]
Fax: [phone]

www.esab.com

110426© ESAB AB
