Miggytrac™B501, Miggytrac™B5001

Návod na použitie

0463 404 101 SK 20181102

Valid for: B501:serialno.1847xxxx,

B5001:serialno.1847xxxx

OBSAH

BEZPEČNOSŤ............................................................................................. 5

1.1 Význam symbolov .................................................................................. 5

ÚVOD ........................................................................................................... 9

TECHNICKÉ ÚDAJE ................................................................................... 10

INŠTALÁCIA................................................................................................ 11

4.1 Montáž ..................................................................................................... 11

4.2 Nastavenie predného ramena ............................................................... 11

4.3 Montáž batérie ........................................................................................ 12

4.4 Montáž horáka ........................................................................................ 13

4.5 Inštalácia súpravy magnetov (voliteľné).............................................. 13

PREVÁDZKA ............................................................................................... 15

5.1 Zváranie................................................................................................... 15

5.2 Naštartovanie a zastavenie traktora Miggytrac™ B501...................... 15

5.3 Prevádzka traktora Miggytrac™ B5001 ................................................ 16

5.3.1 Pripojenia aovládacie zariadenia......................................................... 16

5.3.2 Panel nastavení vrátane farebného displeja ........................................ 17

5.3.3 Výber ponuky ....................................................................................... 17

5.3.4 Výber jednotiek merania....................................................................... 18

5.3.5 Nastavenie funkcií ................................................................................ 18

5.3.6 Inštalácia podávača drôtu .................................................................... 20

ÚDRŽBA ...................................................................................................... 21

6.1 Denná údržba.......................................................................................... 21

6.2 Týždenná údržba .................................................................................... 21

OBJEDNÁVANIE NÁHRADNÝCH DIELOV ................................................ 22

ROZMEROVÝ VÝKRES ...................................................................................... 23

OBJEDNÁVACIE ČÍSLO ..................................................................................... 25

PRÍSLUŠENSTVO ............................................................................................... 27

Práva na zmenu technických údajov bez upozornenia vyhradené.

0463 404 101 © ESAB AB 2018

1 BEZPEČNOSŤ

1.1 Význam symbolov

Ako sa používajú v tomto manuáli: Buďte opatrní! Dávajte pozor!

NEBEZPEČENSTVO! Znamená bezprostredné ohrozenie, ktoré, pokiaľ mu nepredídete, môže

spôsobiť bezprostredný vážny úraz alebo ohrozenie života.

VÝSTRAHA! Znamená potenciálne riziko, ktoré môže spôsobiť poranenie alebo

ohrozenie života.

UPOZORNENIE! Znamená riziko, ktoré môže spôsobiť ľahký úraz.

VÝSTRAHA!

Pred použitím si prečítajte aosvojte návod na obsluhu asledujte všetky štítky, bezpečnostné predpisy zamestnávateľa akarty bezpečnostných údajov (SDS).

Používatelia zariadení ESAB nesú konečnú zodpovednosť za to, že zaistia, aby každý, kto pracuje s takýmto zariadením alebo v jeho blízkosti, dodržiaval všetky príslušné bezpečnostné opatrenia. Bezpečnostné opatrenia musia spĺňať požiadavky vzťahujúce sa na tento typ zariadení. Odporúčame dodržiavať okrem predpisov a noriem platných pre dané pracovisko aj ďalej uvedené odporúčania.

Všetky práce musí vykonávať školený personál, ktorý je dobre oboznámení sobsluhou zariadenia. Nesprávna obsluha zariadenia môže viesť ku vzniku nebezpečných situácií, následkom ktorých môže dôjsť k úrazu obsluhy alebo k poškodeniu zariadenia.

1. Každý, kto používa toto zariadenie, musí byť dobre oboznámený s: ○ s jeho prevádzkou ○ umiestnením núdzových vypínačov ○ princípom jeho činnosti ○ platnými bezpečnostnými opatreniami ○ zváraním a rezaním alebo iným príslušným použitím vybavenia

2. Obsluha musí zabezpečiť, aby: ○ pri spustení zariadenia nebola v jeho pracovnom priestore žiadna neoprávnená

osoba

○ nikto nebol nechránený pri zapálení oblúka alebo začatí práce so zariadením

3. Pracovisko musí byť: ○ vhodné na daný účel ○ bez prievanov

0463 404 101

- 5 -

1 BEZPEČNOSŤ

4. Osobné ochranné prostriedky: ○ Vždy používajte osobné ochranné prostriedky, ako sú ochranné okuliare, odev

odolný proti ohňu a ochranné rukavice

○ Nenoste voľné doplnky či ozdoby, ako sú šály, náramky, prstene atď., ktoré by sa

mohli zachytiť alebo spôsobiť popáleniny

5. Všeobecné bezpečnostné opatrenia: ○ Presvedčte sa, či je spätný vodič bezpečne pripojený ○ Prácu na vysokonapäťovom zariadení smie vykonávať len kvalifikovaný

elektrikár

○ K dispozícii musí byť vhodný ajasne označený hasiaci prístroj ○ Mazanie a údržba zariadení sa nesmie vykonávať pri prevádzke.

VÝSTRAHA!

Zváranie a rezanie oblúkom môže byť nebezpečné pre vás aj pre iné osoby. Pri zváraní alebo rezaní dodržujte bezpečnostné opatrenia.

ZÁSAH ELEKTRICKÝM PRÚDOM – Dokáže usmrtiť.

• Vykonajte montáž auzemnenie zariadenia vsúlade snávodom na použitie.

• Nedotýkajte sa častí alebo elektród pod napätím holou kožou, vlhkými rukavicami alebo vlhkým odevom.

• Izolujte sa od pracovných auzemňovacích vodičov.

• Pri práci dbajte na bezpečný pracovný postoj.

ELEKTROMAGNETICKÉ POLIA – Môžu byť zdraviu škodlivé.

• Zvárači, ktorí používajú kardiostimulátor, by sa mali pred zváraním poradiť so svojím lekárom. Elektromagnetické polia môžu mať na niektoré kardiostimulátory rušivý vplyv.

• Vystavenie účinkom elektromagnetického poľa môže mať aj ďalšie účinky na zdravie, ktoré sú zatiaľ neznáme.

• Zvárači by mali dodržiavať tieto postupy, aby čo najviac obmedzili vystavenie účinkom elektromagnetických polí:

○ Vodiče kelektróde apracovné káble veďte spolu na rovnakej strane

tela. Ak je to možné, prichyťte ich páskou. Nestojte medzi horákom apracovnými káblami. Nikdy si neovíjajte horák ani pracovné káble okolo tela. Zvárací zdroj akáble držte čo najďalej od tela.

○ Pracovný kábel pripojte kzvarencu čo najbližšie kzváranej ploche.

DYM A PLYNY – Môžu byť zdraviu škodlivé.

• Nevystavujte tvár i hlavu pôsobeniu dymu.

• Používajte vetranie, odsávanie pri oblúku, alebo oboje, aby sa výpary a plyny nedostali do vašej oblasti dýchania a okolitého priestoru.

OBLÚKOVÉ ŽIARENIE – Môže poraniť oči a spáliť kožu.

• Chráňte si oči aj telo. Používajte správny ochranný štít, okuliare s filtračnými sklami a ochranný odev.

• Okoloidúcich chráňte vhodnými štítmi alebo závesmi.

0463 404 101

HLUK – Nadmerný hluk môže poškodiť sluch.

Chráňte si uši. Noste chrániče uší alebo iné prostriedky na ochranu sluchu.

- 6 -

1 BEZPEČNOSŤ

POHYBLIVÉ ČASTI – Môžu spôsobiť zranenia.

• Dbajte na to, aby boli všetky dvierka, panely akryty zatvorené azaistené proti pohybu. Vprípade potreby na účely údržby aodstraňovania porúch môžu kryty odmontovať len kvalifikované osoby. Po skončení údržby ešte pred naštartovaním motora namontujte späť panely alebo kryty azatvorte dvierka.

• Pred montážou alebo pripojením jednotky vypnite motor.

• Dbajte na to, aby sa vaše ruky, vlasy, voľné oblečenie anástroje nedostali do kontaktu spohyblivými časťami.

NEBEZPEČENSTVO POŽIARU

• Iskry (odstrekujúci kov) môžu spôsobiť požiar. Uistite sa, či sa v blízkosti nenachádzajú žiadne horľavé materiály.

• Nepoužívajte na zatvorené nádoby.

FUNKČNÁ PORUCHA – Pri funkčnej poruche požiadajte o odbornú pomoc. CHRÁŇTE SEBA AJ OSTATNÝCH!

UPOZORNENIE!

Tento výrobok je určený výhradne na zváranie oblúkom.

VÝSTRAHA!

Pri prekročení maximálnej prevádzkovej teploty batérie (+60 °C) hrozí vysoké riziko výbuchu!

VÝSTRAHA!

Nepoužívajte tento zdroj energie na rozmrazovanie zamrznutého potrubia.

UPOZORNENIE!

Zariadenie triedy A nie je určené na používanie v obytných oblastiach, v ktorých je elektrické napájanie zaisťované verejnou, nízkonapäťovou rozvodnou sieťou. Kvôli rušeniu šírenému vedením a vyžarovaním sa môžu v takýchto oblastiach objaviť prípadné ťažkosti so zaručením elektromagnetickej kompatibility pri zariadení triedy A.

POZOR! Elektronické zariadenie likvidujte v recyklačnom

zariadení!

V súlade s európskou smernicou 2012/19/ES o likvidácii elektrických a elektronických zariadení a jej implementácií podľa národných zákonov sa musí elektrické zariadenie, ktoré dosiahlo koniec životnosti, zlikvidovať v recyklačnom zariadení.

Ako osoba zodpovedná za zariadenie máte povinnosť informovať sa o schválených zberných miestach.

Ak chcete ďalšie informácie, obráťte sa na najbližšieho predajcu spoločnosti ESAB.

0463 404 101

- 7 -

1 BEZPEČNOSŤ

Spoločnosť ESAB ponúka na predaj sortiment zváracieho príslušenstva aosobných ochranných prostriedkov. Pre informácie oobjednávaní kontaktuje miestneho predajcu spoločnosti ESAB alebo navštívte našu webovú lokalitu.

0463 404 101

- 8 -

2 ÚVOD

Zariadenia Miggytrac™ B501 a Miggytrac™B5001 sú navrhnuté pre MIG/MAG zváranie dosiek anosníkov.

Zariadenia Miggytrac™ B501 a Miggytrac™B5001 sú kompaktné traktory, na ktoré možno namontovať zvárací horák. Obidva traktory je možné napájať 18VDC z lítium-iónovej batérie. Zariadenie Miggytrac™B5001 je možné napájať aj 42VAC zo zváracieho elektrického zdroja. Traktory sú vybavené pohonom štyroch kolies pre lepšiu trakciu akrokovým motorom svysokým krútiacim momentom pre stabilnú rýchlosť zvárania. Zariadenie Miggytrac™ je určené na zváranie pri 4-taktnom režime ovládania.

Súčasťou voliteľnej výbavy je súprava magnetov pre lepšie upevnenie. Súprava magnetov sa môže upevniť na spodnú časť traktora pre lepšiu stabilitu pohybu na zváranie pri naklonení až do 45°.

Batéria anabíjačka batérie nie sú súčasťou dodávky, prejdite na kapitolu „PRÍSLUŠENSTVO“ vtejto príručke.

Príslušenstvo spoločnosti ESAB na tento produkt nájdete v kapitole PRÍSLUŠENSTVO v tejto príručke.

0463 404 101

- 9 -

3 TECHNICKÉ ÚDAJE

Miggytrac™ B501 a Miggytrac™ B5001 od výrobného č. 1847xxxx

Miggytrac™ B501 Miggytrac™ B5001

Napätie batérie (lítium-iónová) 18 V jednosmer. prúd

Externé napájacie napätie –

20 – 50 V AC 24 – 70 V DC

Prevádzková doba batérie 6 – 8 hodín 4 – 6 hodín Typ motora Krokový motor

Rýchlosť zvárania

10 – 130cm/min (4

– 51palcov/min)

Kroková rýchlosť pojazdu pri zváraní –

Dĺžka kroku pri zváraní –

2 – 170cm/min (1 –

66palcov/min)

250cm/min

(99palcov/min)

1 – 99cm (0,1 –

19,9palcov)

Pozastavenie hĺbenia – 0 – 5,0s

Opätovné zaplnenie –

0–50mm (0 –

2,0palce)

Predohrev – 0 – 5,0s Diaľkové ovládanie napätia a rýchlosť

podávania drôtu

– 10-95%

Mechanické úpravy:

Horizontálny posun ±32 mm (±1,3palca) Vertikálny posun ±40mm (±1,6palca) Ramená s vodiacim kolesom ±40mm (±1,6palca)

Maximálna prevádzková teplota:

Batéria +60°C (140°F) Vozík +80°C (176°F) Hnacie kolesá +150°C (302°F)

Horizontálna ťažná sila:

Bez magnetov 12kg (26lb) S magnetmi 25kg (55lb)

Vertikálna ťažná sila smagnetom pri 45° 11kg (24lb) Maximálny uhol prevodu so súpravou

magnetov

Rozmery (d × š × v)

310×290×250m

(12,2×11,4×9,84

palca)

45°

310×290×340m

(12,2×11,4×13,4

palca)

Hmotnosť 12kg (26lb) 13kg (29lb)

0463 404 101

- 10 -

4 INŠTALÁCIA

Inštaláciu musí vykonávať odborník.

POZOR!

Obrázky v tejto kapitole znázorňujú traktor Miggytrac™ B501. Avšak všetka inštalácia a úpravy na traktore Miggytrac™ B5001 sa vykonajú rovnako, ak nie je uvedené inak.

4.1 Montáž

1. Gombík, horizontálne nastavenie 6. Rukoväť

2. Nastaviteľné rameno 7. Ovládací panel

3. Podperné koliesko 8. Batéria

4. Gombík pre vertikálne nastavenie 9. Hnacie kolesá

5. Pripojenie pre zvárací horák

4.2 Nastavenie predného ramena

Nastavte predné rameno tak, aby bolo o10mm kratšie ako zadné rameno a aby zariadenie Miggytrac™ bolo diagonálne sdoskou. To poskytuje kladnú trakciu na vodiacej štruktúre a traktor si udrží požadovanú dráhu.

0463 404 101

- 11 -

4 INŠTALÁCIA

4.3 Montáž batérie

Zariadenie Miggytrac™ je navrhnuté pre 18V batériu skapacitou 4 alebo 5Ah.

POZOR!

Pred použitím nabite batériu schválenou nabíjačkou.

0463 404 101

- 12 -

4 INŠTALÁCIA

4.4 Montáž horáka

• Upevnite zvárací horák na traktor podľa obrázka nižšie.

1. Správny smer náhonu spolu s aktuálnou

polohou horáka

2. Nesprávny smer náhonu spolu s

aktuálnou polohou horáka

4.5 Inštalácia súpravy magnetov (voliteľné)

Súprava magnetov sa môže upevniť na spodnú časť traktora pre lepšiu stabilitu pohybu azvýšené trenie medzi hnacími kolesami azákladňou.

UPOZORNENIE!

Maximálny sklon základne je zbezpečnostných dôvodov nastavený na 45°.

0463 404 101

- 13 -

4 INŠTALÁCIA

0463 404 101

- 14 -

5 PREVÁDZKA

5.1 Zváranie

Traktor je určený na zváranie pri 4-taktnom režime ovládania. Pozrite si príslušnú dokumentáciu zariadenia, ktoré chcete pripojiť.

5.2 Naštartovanie a zastavenie traktora Miggytrac™ B501

Spustite azastavte traktor spínačom (1). Gombíkom pre rýchlosť pojazdu (2) upravte pojazdnú rýchlosť traktora. Úroveň nabitia batérie signalizuje kontrolka LED (3):

Upozornenie Úroveň nabitia

Zelené svetlo 100% Žlté svetlo 60% Blikajúce žlté svetlo 30% Červené svetlo 15% Blikajúce červené svetlo 7% Rýchlo blikajúce červené

svetlo

POZOR!

Na konci každého pracovného dňa nabite batériu.

POZOR!

Uistite sa, že máte aspoň dve nabité záložné batérie, ak idete zvárať na dve zmeny.

0463 404 101

- 15 -

5 PREVÁDZKA

5.3 Prevádzka traktora Miggytrac™ B5001

5.3.1 Pripojenia aovládacie zariadenia

1. Panel ponuky nastavení sa skladá z

grafického farebného displeja a tlačidiel

2. 12-kolíkový konektor na pripojenie k

zásuvke diaľkového ovládania podávača drôtu. Informácie o inštalácii adaptérov diaľkového ovládania nájdete v návode na používanie spomínaného podávača drôtu.

0463 404 101

- 16 -

5 PREVÁDZKA

5.3.2 Panel nastavení vrátane farebného displeja

1 Farebný

Obrázkové a digitálne informácie

displej

2 Ponuka

Tlačidlo sa po poslednom

Pred štartom: Výber na naprogramovanie všetkých parametrov

Po štarte: Výber na naprogramovanie určitých parametrov

stlačení zablokuje na 10 s.

3 Štart vľavo

(START)

Kontrolka LED indikuje vybraný parameter.

Jedno kliknutie: Štart vľavo bez zvárania Dvojité kliknutie: Štart vľavo so zváraním Jedno kliknutie po štarte: Zníženie

rýchlosti V ponuke: Zníženie hodnoty

4 Stop Zastavenie traktora/zvárania

V ponuke: Zablokuje ponuku

5 Štart

vpravo

Jedno kliknutie: Štart vpravo bez zvárania Dvojité kliknutie: Štart vpravo so zváraním

(START)

Jedno kliknutie po štarte: Zvýšenie rýchlosti

V ponuke: Zvýšenie hodnoty

5.3.3 Výber ponuky

Stop Chod s

krokovaním

Rýchlosť zvárania X X X Krokové zváranie vyp./zap. X Dĺžka zvárania X X Vzdialenosť medzi zvarmi X X

Čas hĺbenia Dĺžka opätovného zaplnenia Predohrev Napätie % Rýchlosť podávania drôtu %

Doba pozastavenia, keď traktor nehybne stojí na konci kroku zvárania kvôli zdrojom

X X X X X X X

X X X X

napájania s funkciou hĺbenia

Spätný chod na konci kroku zvárania na zaplnenie krátera

Naštartovanie traktora oneskorené v porovnaní so spustením zvárania

Diaľkové ovládanie napätia alebo rýchlosti podávania drôtu, ak je pripojený podávač drôtu ESAB s adaptérom. Tieto parametre nie sú k dispozícii, keď je traktor napájaný z batérie.

Chod bez

krokovania

0463 404 101

- 17 -

5 PREVÁDZKA

5.3.4 Výber jednotiek merania

V zariadení Miggytrac™ B5001 je možnosť výberu metrických alebo imperiálnych/amerických (palec) jednotiek merania.

Výber sa robí v ponuke UNITS (Jednotky) podržaním tlačidla Menu (Ponuka) stlačeného 4 sekundy a následným výberom preferovaných jednotiek opakovaným kliknutím na tlačidlo ponuky.

Kontrolka LED pre možnosti „METRIC“ (Metrické) alebo „INCH“ (Palce) ukazuje na displeji aktuálny výber.

Ponuka sa automaticky zablokuje po 10 sekundách.

5.3.5 Nastavenie funkcií

Rýchlosť

Rýchlosť vozíka pri zváraní

Stehové zváranie

Zap./Vyp.

cm alebo palcov za minútu

Stehy zapnuté

Vyp. Zap.

0463 404 101

- 18 -

Stehy vypnuté

5 PREVÁDZKA

Dĺžka

Dĺžka húsenice pri stehovom zváraní

1. Dĺžka (cm)

Medzera

Medzera medzi jednotlivými zvarmi pri stehovom zváraní

1. Medzera (cm)

Čas hĺbenia

Doba, počas ktorej je vozík nehybný, aby mohol zdroj napájania vykonať funkciu hĺbenia Je možné použiť aj ako čas na ochladenie pred „opätovným zaplnením“

1. Zap.

2. Vyp.

3. Zváranie

4. Čas hĺbenia (sekúnd)

0463 404 101

- 19 -

5 PREVÁDZKA

Opätovné zaplnenie

Druhá možnosť pre prípad, že používaný zdroj napájania nemá funkciu hĺbenia Spätný chod na konci zvárania na zaplnenie krátera

Pomocou času hĺbenia môžete pridať čas chladnutia pred spätným chodom, vyváraním.

1. Opätovné zaplnenie (mm)

2. Zap.

3. Čas hĺbenia (sekúnd) => Vyváranie

4. Zváranie

Predohrev

Oneskorený štart vozíka

1. Začiatok

2. Zváranie

3. Vozík

4. Predohrev

5.3.6 Inštalácia podávača drôtu

Inštaláciu musí vykonávať odborník.

Zariadenie Miggytrac™ B5001 je možné prepojiť s jedným z nasledovných podávačov drôtu: Origo™ Feed 304, Origo™ Feed 484 alebo Warrior™ Feed 304

Informácie o potrebnom prispôsobení zariadenia Miggytrac™ B5001 a použitej jednotky podávača drôtu (vrátane možnosti kontrolného kábla) nájdete v prílohe „OBJEDNÁVACIE ČÍSLA“ tohto návodu.

Pripojenie univerzálneho podávača

Na obsluhu zariadenia Miggytrac™ B5001 z iných podávačov drôtu (iných ako ESAB) použite jednotku transformátora a kontrolný kábel podľa prílohy s názvom „OBJEDNÁVACIE ČÍSLA“.

0463 404 101

- 20 -

6 ÚDRŽBA

UPOZORNENIE!

Všetky záruky dodávateľa strácajú platnosť, ak sa zákazník v priebehu záručnej lehoty pokúsi sám opraviť akékoľvek poruchy produktu.

6.1 Denná údržba

• Na konci každého pracovného dňa nabite batériu.

• Skontrolujte, či hnacie kolesá a vodiace kolesá neobsahujú odstreky zo zvárania.

6.2 Týždenná údržba

• Pomocou stlačeného vzduchu očistite hnaciu reťaz, hnacie kolesá, vodiace kolesá, posuvné skrutky a spodnú časť zariadenia Miggytrac™.

• Namažte reťaz pomocou suchého PTFE maziva (polytetrafluóretylénového) alebo spreja.

POZOR!

Použite malé množstvo maziva! Ak použijete príliš veľa maziva, vonkajší povrch reťaze sa bude lepiť a priťahovať prach a špinu.

0463 404 101

- 21 -

7 OBJEDNÁVANIE NÁHRADNÝCH DIELOV

UPOZORNENIE!

Opravy a elektrické práce musí vykonávať autorizovaný servisný technik ESAB. Používajte len originálne náhradné diely ESAB.

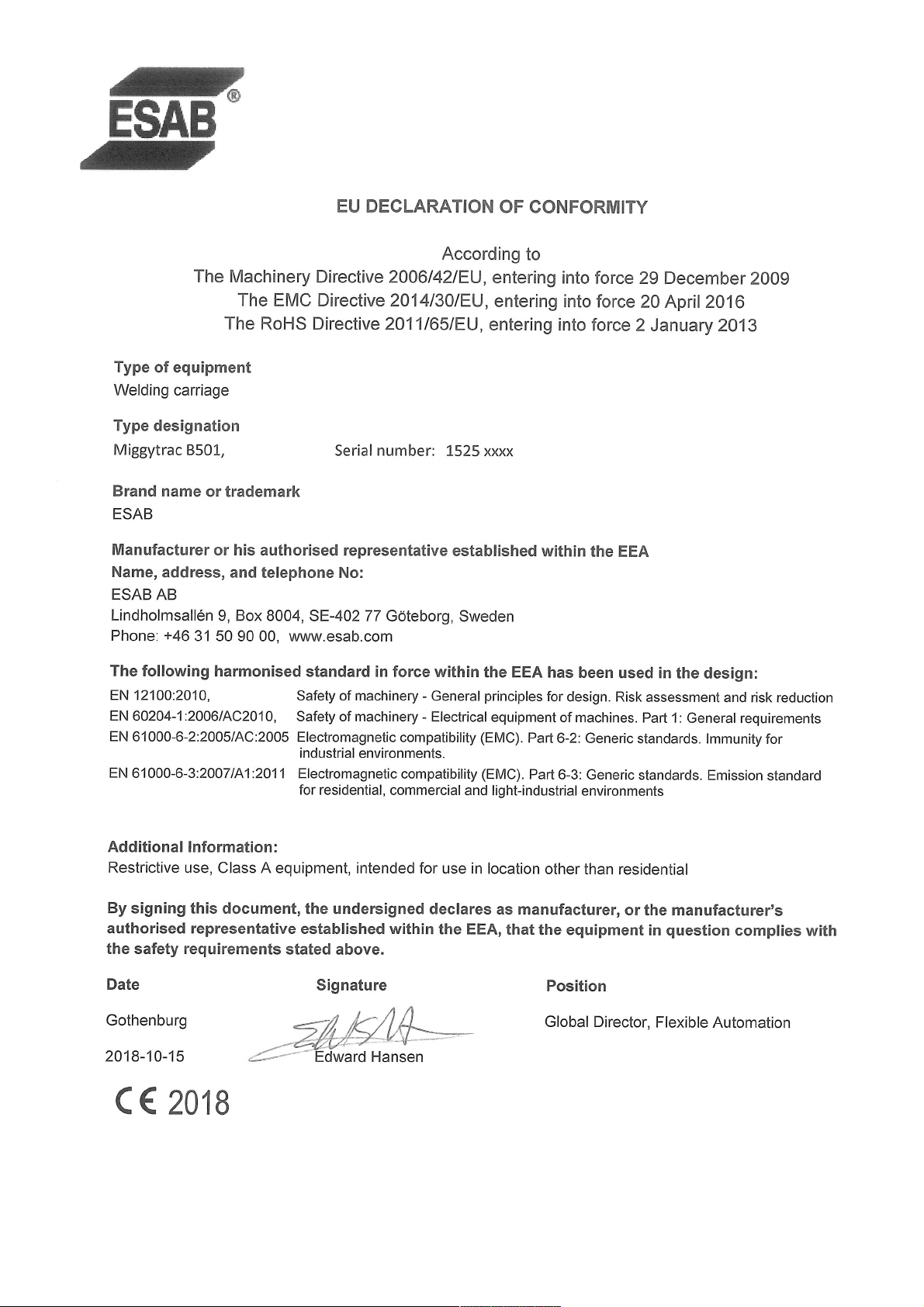

Zariadenia Miggytrac™ B501a Miggytrac™B5001 sú navrhnuté atestované vsúlade smedzinárodnými aeurópskymi normami IEC/EN 60204-1, ISO/EN 12100-2 aIEC/EN 60974-10. Osoba vykonávajúca servis alebo opravu zariadenia zodpovedá za to, že zariadenie bude naďalej spĺňať požiadavky uvedených noriem.

Náhradné diely adiely podliehajúce opotrebovaniu si môžete objednať od najbližšieho predajcu spoločnosti ESAB, pozrite si webovú lokalitu esab.com. Pri objednávaní láskavo uvádzajte typ výrobku, výrobné číslo, označenie a číslo náhradného dielu podľa zoznamu náhradných dielov. To uľahčí expedíciu a zaistí správnosť dodávky.

0463 404 101

- 22 -

ROZMEROVÝ VÝKRES

Miggytrac™B501

0463 404 101

- 23 -

ROZMEROVÝ VÝKRES

Miggytrac™B5001

0463 404 101

- 24 -

OBJEDNÁVACIE ČÍSLO

Ordering numbers Denomination Type Notes

0457 357 882 Miggytrac™ B501 Battery excluded 0459 990 645 Miggytrac™B5001 Battery excluded

0463 404 101

- 25 -

OBJEDNÁVACIE ČÍSLO

Cable key function diagram Miggytrac™ B5001

Feeder, control panel

Cable 0457 360 880

Control cable 0457 360 886

Battery 5Ah 0457 468 074

Remote adapter kit 0465451881

Remote adapter kit 0459681880

Transformer 230VAC 0457 467 880

Transformer 115VAC 0457 467 882

1,2

and3:

Alternatives if the Miggytrac™ tractor cannot be powered from a welding power source

Origo™ Feed 304/484, M12

X X X X

Origo™ Feed 304/484, M13

Origo™/ Aristo™ Feed, all panels

Warrior™ Feed 304

Universal feeder (any none Esab)

0463 404 101

- 26 -

PRÍSLUŠENSTVO

0457 468 074 0457 468 072

0457 468 073

Battery, Makita 18V 5 Ah Battery charger, Makita

Battery (18 V) and battery charger kit, Makita

0457 357 131 Magnet kit

0457 360 880 Control cable Miggytrac™/Railtrac 5m.

Suitable for all ESAB feeders.

0457 360 886 Connection cable universal (only with

12-pin). Only for use with NON ESAB feeders.

0465 451 881 Remote adapter kit Miggytrac™/Railtrac for

Warrior™ Feed 304.

0459 681 880 Remote adapter kit RA23 CAN

Miggytrac™/Railtrac for Aristo and Origo™ Feed 3004/4804 - MA23, MA24, MA25, U6.

0457 467 880 Transformer kit 230VAC.

Only for use with NON ESAB feeders.

0457 467 882 Transformer kit 115VAC.

Only for use with NON ESAB feeders. 0398 145 106 Torch holder Ø20–30mm 0457 357 171 Adjustable guide wheel kit Miggytrac™,

Adjustable height(H): 52–75mm

(2.0–3.0in.)

0463 404 101

- 27 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB Miggytrac B501, Miggytrac B5001 Instruction manual [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

OBSAH

1 BEZPEČNOSŤ

1.1 Význam symbolov

2 ÚVOD

3 TECHNICKÉ ÚDAJE

4 INŠTALÁCIA

4.1 Montáž

4.2 Nastavenie predného ramena

4.3 Montáž batérie

4.4 Montáž horáka

4.5 Inštalácia súpravy magnetov (voliteľné)

5 PREVÁDZKA

5.1 Zváranie

5.2 Naštartovanie a zastavenie traktora Miggytrac™ B501

5.3 Prevádzka traktora Miggytrac™ B5001

5.3.2 Panel nastavení vrátane farebného displeja

5.3.3 Výber ponuky

5.3.4 Výber jednotiek merania

5.3.5 Nastavenie funkcií

5.3.6 Inštalácia podávača drôtu

6 ÚDRŽBA

6.1 Denná údržba

6.2 Týždenná údržba

7 OBJEDNÁVANIE NÁHRADNÝCH DIELOV

ROZMEROVÝ VÝKRES

OBJEDNÁVACIE ČÍSLO

PRÍSLUŠENSTVO
