Miggytrac™B501,
Miggytrac™B5001

Kasutusjuhend

0463 404 101 EE 20181102

Valid for: B501:serialno.1847xxxx,

B5001:serialno.1847xxxx

SISUKORD

1

OHUTUS ...................................................................................................... 5

1.1 Sümbolite tähendus ............................................................................... 5

2

SISSEJUHATUS .......................................................................................... 9

3

TEHNILISED ANDMED ............................................................................... 10

4

PAIGALDAMINE.......................................................................................... 11

4.1 Kokkupanek ............................................................................................ 11

4.2 Reguleerige eesmist hooba................................................................... 11

4.3 Paigaldage aku ....................................................................................... 12

4.4 Põleti paigaldamine................................................................................ 13

4.5 Paigaldage magnetikomplekt (valikuline) ............................................ 13

5

KASUTAMINE.............................................................................................. 15

5.1 Keevitamine ............................................................................................ 15

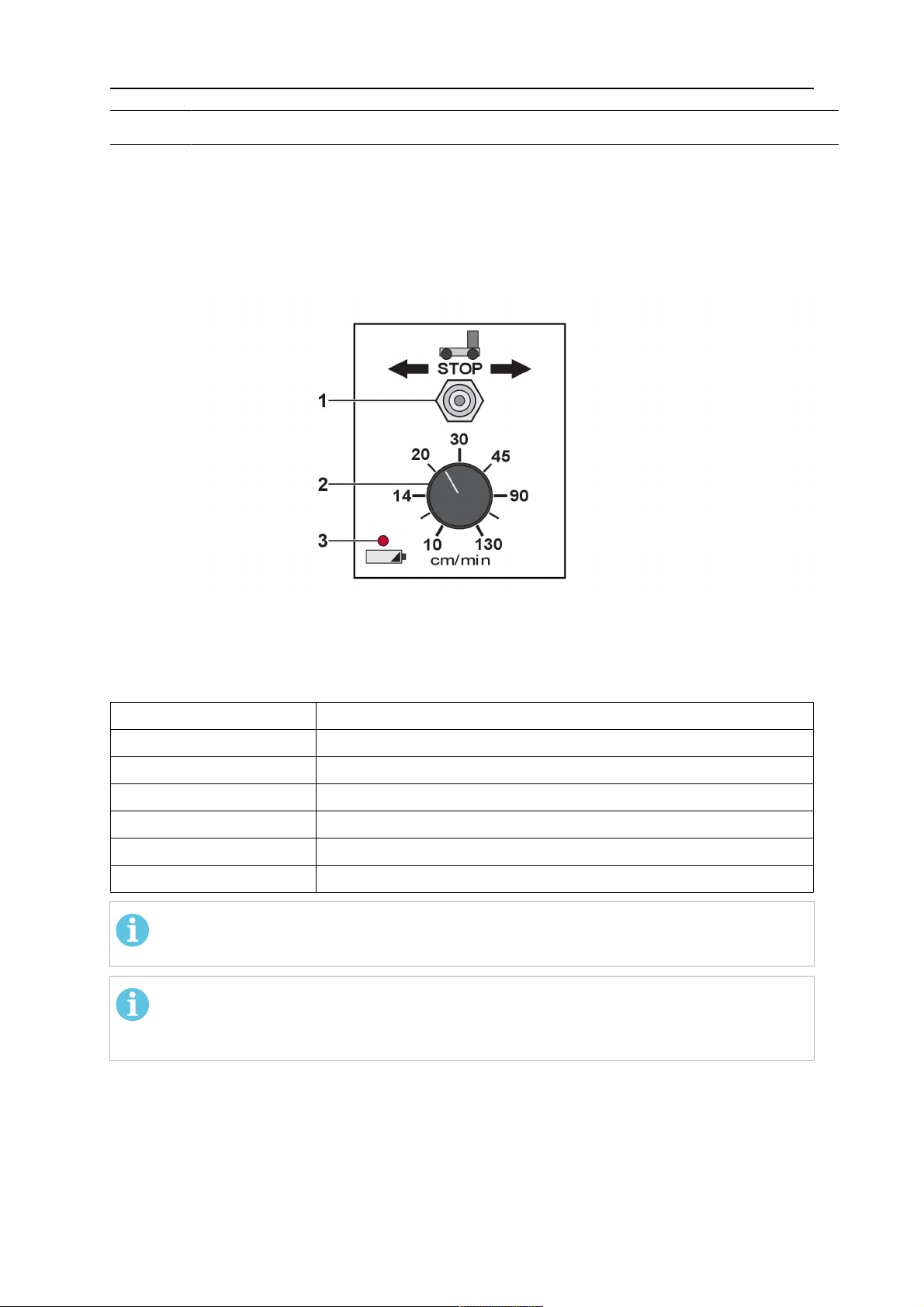

5.2 Miggytrac™ B501 traktori käivitamine ja peatamine .......................... 15

5.3 Miggytrac™ B5001 traktori kasutamine ............................................... 16

5.3.1 Ühendused ja juhtimisseadmed ........................................................... 16

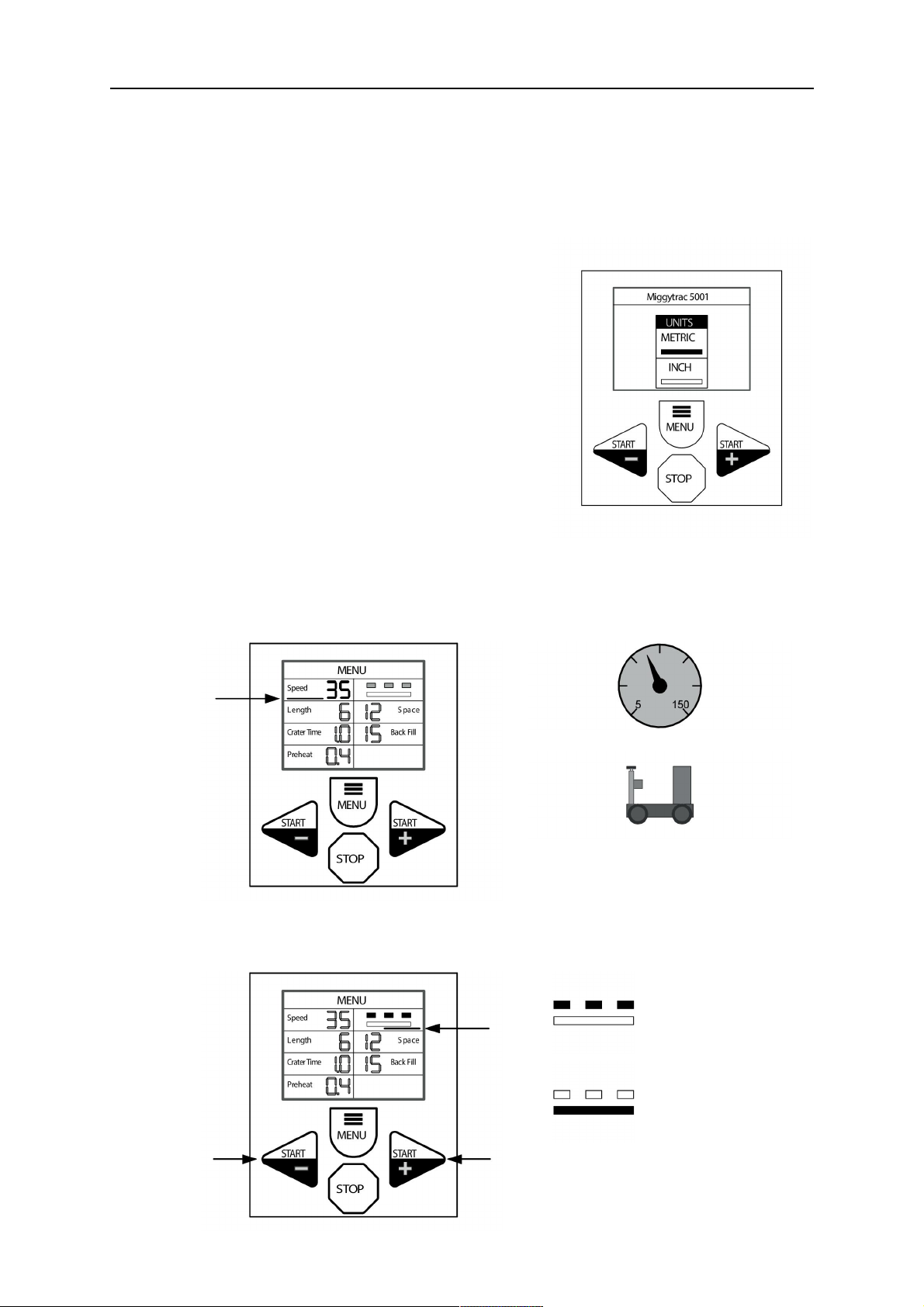

5.3.2 Värviekraaniga seadete paneel............................................................ 17

5.3.3 Menüü valik .......................................................................................... 17

5.3.4 Mõõtühikute valimine............................................................................ 18

5.3.5 Funktsioonide seaded .......................................................................... 18

5.3.6 Traadi etteandeseadme paigaldamine ................................................. 20

6

HOOLDUS ................................................................................................... 21

6.1 Igapäevane hooldus............................................................................... 21

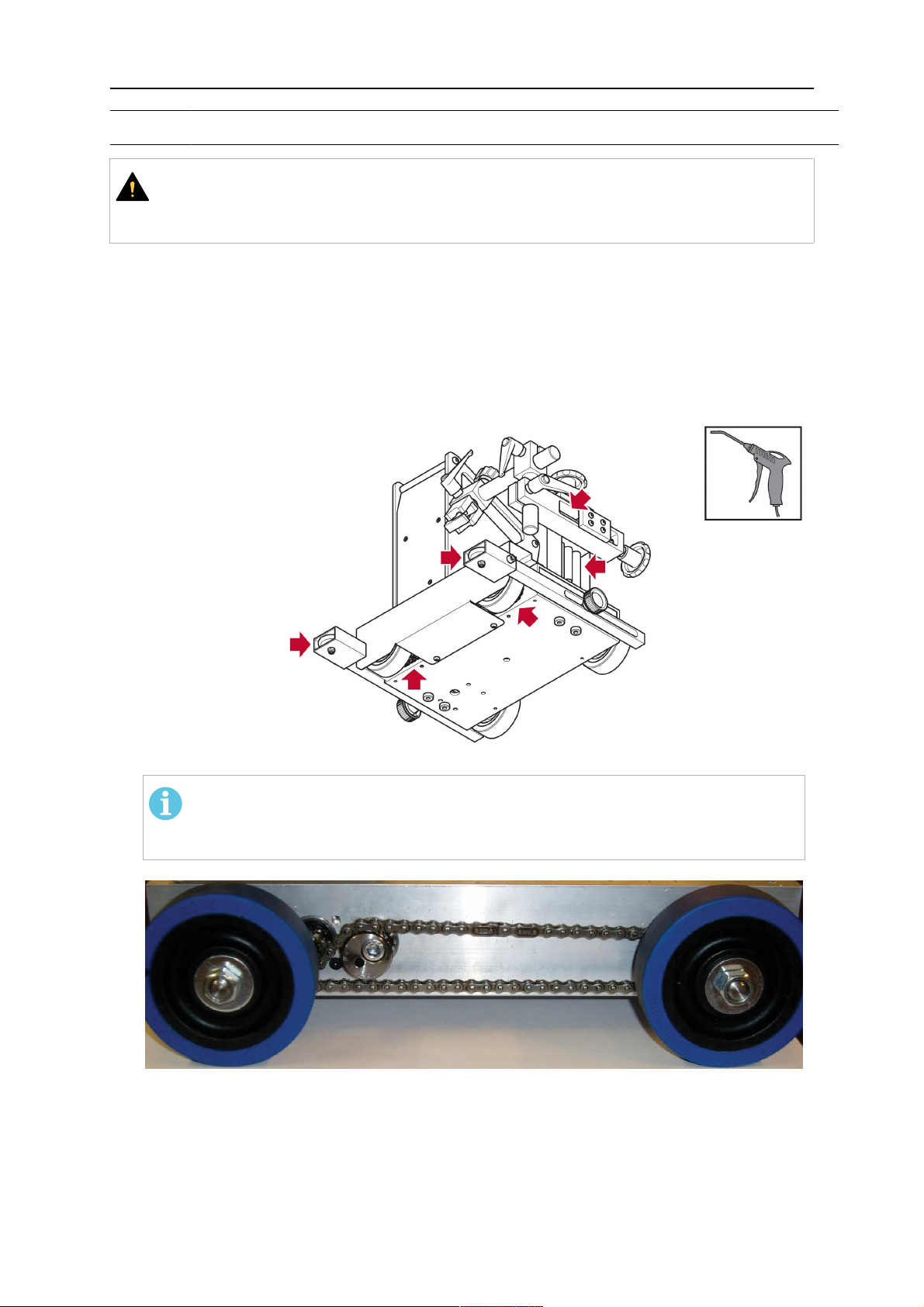

6.2 Iganädalane hooldus.............................................................................. 21

7

VARUOSADE TELLIMINE........................................................................... 22

MÕÕTUDEGA JOONIS ....................................................................................... 23

TELLIMISNUMBRID ............................................................................................ 25

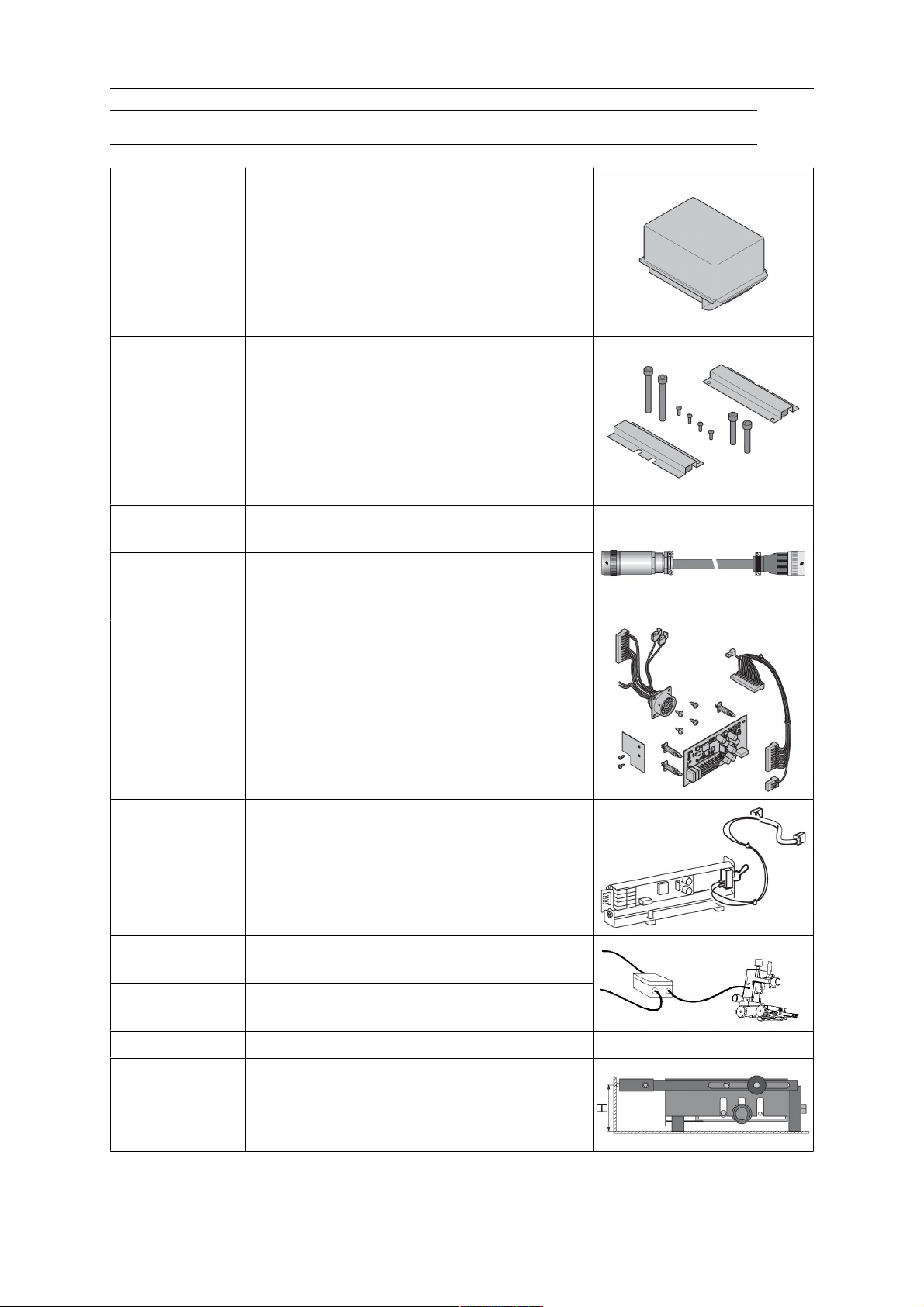

TARVIKUD ........................................................................................................... 27

Jätame endale õiguse teha muudatusi ilma ette teatamata.

0463 404 101 © ESAB AB 2018

1 OHUTUS

1 OHUTUS

1.1 Sümbolite tähendus

Selles juhendis: tähendab Tähelepanu! Olge valvel!

OHT
Tähendab otsest ohtu, mis juhul, kui seda ei väldita, põhjustab otsese

raske kehavigastuse või surma.

HOIATUS!
Tähendab potentsiaalset ohtu, mis võib põhjustada kehavigastuse või

surma.

ETTEVAATUST!
Tähendab ohtu, mis võib põhjustada kerge kehavigastuse.

HOIATUS!

Enne kasutamist lugege läbi ja tehke omale selgeks
kasutusjuhendi juhised ning järgige kõiki märgiseid,
töötajate ohutuspraktikaid ja ohutuse teabelehti (SDS).

ESAB keevitusseadmete kasutajad on kohustatud tagama, et igaüks, kes töötab
seadmetega või nende läheduses, järgiks kõiki asjakohaseid ohutusabinõusid.
Ohutusabinõud peavad vastama antud seadme tüübile kehtestatud nõuetele. Lisaks
tavapärastele töökohale kehtestatud eeskirjadele tuleb järgida allpool esitatud soovitusi.

Kõiki töid peavad teostama hea väljaõppe saanud ja seadmete tööga hästi kursis olevad
töötajad. Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel
võib viga saada kasutaja või seade.

1. Kõik, kes kasutavad seadmeid, peavad olema kursis:
○ selle töö;
○ hädaseiskamislülitite asukoha;
○ selle talitluse;
○ asjakohaste ohutusabinõude;
○ keevitamise ja lõikamise või seadme muu kohase kasutamisega

2. Kasutaja peab tagama, et:
○ seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut
○ kaare käivitamisel või seadmega töö alustamisel poleks keegi kaitsevahendita

3. Töökoht peab:
○ vastama otstarbele;
○ olema tuuletõmbeta.

0463 404 101

- 5 -

© ESAB AB 2018

1 OHUTUS

4. Isikukaitsevahendid:
○ Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid, leegikindlad

riided, kaitsekindad

○ Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid, sõrmused jms,

mis võivad kinni kiiluda või põletushaavu tekitada

5. Üldised ohutusabinõud
○ Veenduge, et tagasivoolukaabel on turvaliselt ühendatud
○ Kõrgepingeseadmetega seotud töid võib teostada ainult väljaõppinud elektrik
○ Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja paigutatud

käepäraselt.

○ Seadmete määrimist ja hooldust ei tohi viia läbi nende töötamise ajal

HOIATUS!

Kaarkeevitus ja -lõikamine võivad vigastada teid ennast ja teisi. Kasutage
keevitamisel ja lõikamisel ettevaatusabinõusid.

ELEKTRILÖÖK – võib tappa!

• Paigaldage ja maandage keevitusseade vastavalt kasutusjuhendile.

• Ärge puutuge pingestatud elektrilisi osi või elektroode ei paljakäsi,
märgade kinnaste ega rõivastega.

• Isoleerige ennast töödeldavast detailist ja maast.

• Veenduge, et teie tööasend on ohutu.

ELEKTRI- JA MAGNETVÄLJAD – võivad olla tervisele ohtlikud

• Südamestimulaatoreid kasutavad keevitajad peaks enne keevitamist
pidama nõu oma arstiga. Elektromagnetväljad võivad häirida mõnede
südamestimulaatorite tööd.

• Kokkupuutel elektromagnetväljadega võib olla muid mõjusid tervisele, mida
ei teata.

• Keevitajad peaks elektromagnetväljadega kokkupuute vähendamiseks
toimima järgmiselt.

○ Juhtige elektroodi- ja töökaablid kehast mööda samalt küljelt.

Võimalusel kinnitage need lindiga. Ärge paigutage ennast põleti ja
töökaablite vahele. Ärge keerake põleti- või töökaablit ümber oma
keha. Hoidke keevitusseadme toiteallikas ja kaablid kehast
võimalikult kaugel.

○ Ühendage töökaabel töödeldava detailiga võimalikult keevituskoha

lähedalt.

AEROSOOLID JA GAASID – võivad olla tervisele ohtlikud

• Hoidke pead aerosoolidest kaugel.

• Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et
juhtida aerosoolid ja gaasid sissehingamistsoonist ja lähiümbrusest kõrvale

KEEVITUSKIIRED – Võivad vigastada silmi ja tekitada põletushaavu

0463 404 101

• Kaitske oma silmi ja keha. Kasutage õiget keevitusmaski ja filterklaasi ning
kandke kaitserõivaid

• Kaitske juuresviibijad sobivate varjete või kardinatega.

MÜRA – liigne müra võib kahjustada kuulmist

Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid.

- 6 -

© ESAB AB 2018

1 OHUTUS

LIIKUVAD OSAD – võivad põhjustada kehavigastusi

• Veenduge, et kõik uksed, paneelid ja katted on suletud ning kindlalt oma
kohal. Katteid tohivad eemaldada ainult asjakohase väljaõppega isikud
hoolduse ja tõrkeotsingu eesmärgil. Pange paneelid ja katted oma kohale
tagasi ning sulgege uksed pärast hoolduse lõppemist ja enne mootori
käivitamist.

• Seisake mootor enne seadme paigaldamist või ühendamist.

• Hoidke käed, juuksed, avarad rõivad ja tööriistad liikuvatest osadest
eemal.

TULEOHT

• Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Veenduge, et
läheduses ei oleks kergestisüttivaid materjale.

• Ärge kasutage suletud mahuteid.

TALITLUSHÄIRE – talitlushäirete korral kutsuge spetsialist appi.
KAITSKE ENNAST JA TEISI!

ETTEVAATUST!

See toode on ettenähtud ainult kaarkeevituseks.

HOIATUS!

Kui aku maksimaalne töötemperatuur (+60°C) ületatakse, võib tekkida suur
plahvatusoht.

HOIATUS!

Ärge kasutage keevitusvooluallikat külmunud torude sulatamiseks.

ETTEVAATUST!

Klass A seadmed ei ole mõeldud kasutamiseks
elurajoonides, kus elektrivoolu saadakse avalikust
madalpingevõrgust. Neis kohtades võib esineda raskusi
klass A seadmete elektromagnetilise ühilduvuse tagamisel
juhtivuslike või kiirguslike häiringute tõttu.

TÄHELEPANU!
Kõrvaldage elektroonikaseadmed

ringlussevõturajatises!

Järgides Euroopa direktiivi 2012/19/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ja selle rakendamist
siseriikliku õiguse kohaselt, tuleb kasutuskõlbmatuks
muutunud elektri- ja/või elektroonikaseadmed kõrvaldada
ringlussevõturajatises.

Seadmete eest vastutava isikuna on Teie kohustuseks
hankida teavet volitatud kogumisjaamade kohta.

Lisateabe saamiseks pöörduge lähima ESAB'i toodete
edasimüüja poole.

0463 404 101

- 7 -

© ESAB AB 2018

1 OHUTUS

ESAB pakub laias valikus keevitamisel vajalikke tarvikuid ja kaitsevahendeid.
Tellimisinfo saamiseks pöörduge ESAB-i toodete kohaliku edasimüüja poole või
külastage meie veebilehte.

0463 404 101

- 8 -

© ESAB AB 2018

2 SISSEJUHATUS

2 SISSEJUHATUS

Miggytrac™B501 ja Miggytrac™B5001 on mõeldud MIG/MAG plaatide ja talade
MIG/MAG-keevituse jaoks.

Miggytrac™B501 ja Miggytrac™B5001 on kompaktsed akutoitel keevitustraktorid, millele
saab paigaldada keevituspõleti. Mõlemad traktorid kasutavad 18 V alalisvoolu
liitiumioonakust. Miggytrac™B5001 kasutab ka 42Vvahelduvvoolu keevitusvooluallikast.
Traktorite neljarattavedu annab neile head veoomadused ja kõrge pöördemomendiga
samm-mootor tagab stabiilse keevituskiiruse. Miggytrac™ on ette nähtud keevitamiseks
4-taktilises juhtimisrežiimis.

Lisavalikuna on saadaval hõlpsasti paigaldatav magnetikomplekt. Magnetikomplekti saab
kinnitada masina allossa, et tõsta liikumisstabiilsust kuni 45° kallete keevitamise korral.

Tarnekomplekti ei kuulu aku ja akulaadija, vt selle juhendi peatükki „TARVIKUD”.

Selle ESAB-i toote tarvikud leiate käesoleva kasutusjuhendi peatükist „TARVIKUD”.
