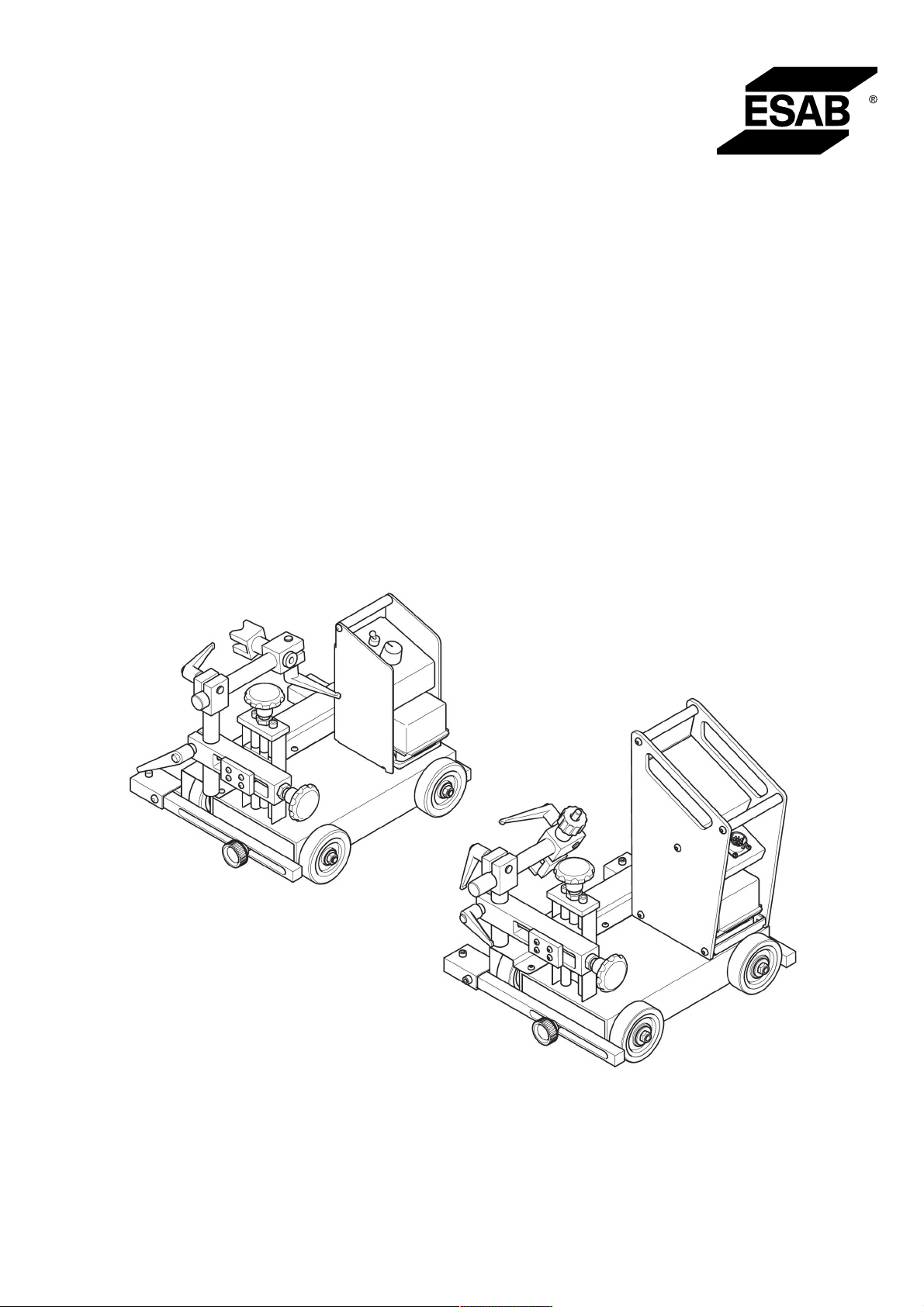

Miggytrac™B501, Miggytrac™B5001

Lietošanas pamācība

0463 404 101 LV 20181102

Valid for: B501:serialno.1847xxxx,

B5001:serialno.1847xxxx

DROŠĪBA..................................................................................................... 5

1.1 Simbolu nozīme...................................................................................... 5

IEVADS ........................................................................................................ 9

TEHNISKIE DATI ......................................................................................... 10

UZSTĀDĪŠANA............................................................................................ 11

4.1 Montāža ................................................................................................... 11

4.2 Priekšējās strēles regulēšana ............................................................... 11

4.3 Akumulatora uzstādīšana...................................................................... 12

4.4 Degļa uzstādīšana .................................................................................. 13

4.5 Magnētu komplekta uzstādīšana (pēc izvēles).................................... 13

DARBĪBA..................................................................................................... 15

5.1 Metināšanas darbība.............................................................................. 15

5.2 Traktora Miggytrac™B501 iedarbināšana un apturēšana ................. 15

5.3 Traktora Miggytrac™B5001 darbināšana............................................ 16

5.3.1 Savienojumi un vadības ierīces............................................................ 16

5.3.2 Iestatījumu panelis ar krāsu displeju .................................................... 17

5.3.3 Atlase izvēlnē ....................................................................................... 17

5.3.4 Mērvienību atlase ................................................................................. 18

5.3.5 Funkciju iestatīšana.............................................................................. 18

5.3.6 Stieples padevēja uzstādīšana............................................................. 21

APKOPE ...................................................................................................... 22

6.1 Ikdienas tehniskā apkope...................................................................... 22

6.2 Iknedēļas tehniskā apkope.................................................................... 22

REZERVES DAĻU PASŪTĪŠANA............................................................... 23

RASĒJUMI AR IZMĒRIEM .................................................................................. 24

PASŪTĪŠANAS NUMURI..................................................................................... 26

PIEDERUMI ......................................................................................................... 28

Tiek paturētas tiesības bez brīdinājuma veikt izmaiņas specifikācijās.

0463 404 101 © ESAB AB 2018

1 DROŠĪBA

1.1 Simbolu nozīme

Izmantoti šajā rokasgrāmatā: Uzmanību! Ievērojiet piesardzību!

Apzīmē tūlītēju apdraudējumu, kas, ja netiek novērsts, izraisa nopietnas vai nāvējošas traumas.

Apzīmē iespējamu apdraudējumu, kas var izraisīt traumas vai nāvi.

Apzīmē apdraudējumu, kas var izraisīt vieglas traumas.

Pirms iekārtas lietošanas izlasiet un izprotiet lietošanas instrukciju, kā arī ievērojiet visās uzlīmēs sniegtos norādījumus, darba devēja noteiktos drošības pasākumus un drošības datu lapās (Safety Data Sheets— SDS) norādīto informāciju.

ESAB iekārtas lietotāji pilnībā atbild par to, lai tiktu nodrošināts, ka visi, kas strādā ar iekārtu vai pie tās, ievērotu visus attiecīgos drošības pasākumus. Drošības pasākumiem jāatbilst prasībām, kas attiecas uz šī tipa iekārtām. Papildus standarta noteikumiem, kas attiecas uz darba vietu, jāievēro šādi ieteikumi.

Visus darbus veic kvalificēts personāls, kas labi pārzina iekārtas darbību. Nepareizi ekspluatējot iekārtu, var rasties bīstamas situācijas, kuru dēļ iekārtas operators var gūt ievainojumus un iekārtu var sabojāt.

1. Visiem, kas lieto iekārtu, jāpārzina: ○ tās darbība; ○ kur atrodas avārijas slēdži; ○ iekārtas funkcijas; ○ attiecīgie drošības pasākumi; ○ metināšana un griešana vai citas ar iekārtu veicamās darbības.

2. Operatoram jānodrošina, lai: ○ neviena nepiederoša persona iedarbināšanas brīdī neatrodas iekārtas darbības

zonā;

○ neviens nav neaizsargāts, kad rodas elektriskais loks vai tiek sākts darbs ar

iekārtu.

3. Darba vietā: ○ jābūt metināšanai piemērotiem apstākļiem; ○ nedrīkst būt caurvējš.

0463 404 101

- 5 -

1 DROŠĪBA

4. Individuālās aizsardzības līdzekļi: ○ Vienmēr lietojiet ieteiktos drošības līdzekļus, piemēram, aizsargbrilles,

ugunsdrošu apģērbu, aizsargcimdus

○ Nevalkājiet nepieguļošus aksesuārus, tādus kā šalles, rokassprādzes,

gredzenus utt., kas var aizķerties vai radīt apdegumus

5. Vispārīgi drošības pasākumi: ○ Pārliecinieties, vai atpakaļstrāvas kabelis ir pievienots droši ○ Darbu ar augstsprieguma iekārtu drīkst veikt tikai kvalificēts elektriķis ○ Piemērotai ugunsdzēšanas iekārtai jābūt skaidri apzīmētai un jāatrodas ļoti tuvu ○ Eļļošanu un apkopi nedrīkst veikt iekārtas darbības laikā

Loka metināšana un griešana var radīt traumas jums un citām personām. Metināšanas un griešanas laikā ievērojiet drošības pasākumus.

ELEKTROŠOKS— bīstams dzīvībai

• Uzstādiet un iezemējiet iekārtu atbilstoši lietošanas instrukcijai.

• Nepieskarieties elektrību vadošajām daļām un elektrodiem ar kailu ādu, slapjiem cimdiem vai slapju apģērbu.

• Izolējiet sevi no darba materiāla un zemes.

• Strādājiet drošā pozā.

ELEKTROMAGNĒTISKIE LAUKI— var būt kaitīgi veselībai

• Metinātājiem, kuriem ir elektrokardiostimulators, pirms metināšanas ir ieteicams konsultēties ar ārstu. Elektromagnētiskie lauki (EML) var izraisīt elektrokardiostimulatora darbības traucējumus.

• EML var izraisīt arī citu, pagaidām nezināmu ietekmi uz veselību.

• Metinātājiem jāveic tālāk minētās darbības, lai mazinātu iespēju tikt pakļautiem EML ietekmei.

○ Izvelciet elektrodu un darba kabeļus tā, lai tie būtu jums vienā pusē.

Ja iespējams, nostipriniet kabeļus ar līmlenti. Uzmanieties, lai jūsu ķermenis neatrastos starp metināšanas degli un darba kabeļiem. Nekādā gadījumā neapvijiet metināšanas degli vai darba kabeli ap sevi. Turiet metināšanas strāvas avotu un kabeļus pēc iespējas tālāk no sevis.

○ Pievienojiet darba kabeli sagatavei pēc iespējas tuvāk metināšanas

apgabalam.

DŪMI UN GĀZES— var būt kaitīgi veselībai

• Neturiet galvu dūmos.

• Lai aizvadītu dūmus un gāzes no elpošanas zonas un apkārtējās teritorijas, ieslēdziet ventilāciju, nosūcēju pie loka vai abus.

LOKA STARI - var savainot acis un apdedzināt ādu

0463 404 101

• Sargājiet acis un ķermeni. Lietojiet piemērotu metināšanas masku un aizsarglēcas un nēsājiet aizsargapģērbu.

• Aizsargājiet blakus esošās personas ar piemērotām maskām vai aizslietņiem.

TROKSNIS— pārmērīgs troksnis var bojāt dzirdi

Sargājiet ausis. Lietojiet austiņas vai citus dzirdes aizsarglīdzekļus.

- 6 -

1 DROŠĪBA

KUSTĪGAS DAĻAS— var izraisīt savainojumus

• Visām durvīm, paneļiem un pārsegiem jābūt aizvērtiem un nostiprinātiem. Tikai kvalificēti darbinieki drīkst noņemt pārsegus, lai nepieciešamības gadījumā veiktu apkopi un remontu. Pēc apkopes pabeigšanas uzstādiet atpakaļ paneļus vai pārsegus un aizveriet durvis, pirms iedarbināt dzinēju.

• Pirms ierīces uzstādīšanas vai pievienošanas izslēdziet dzinēju.

• Kustīgu daļu tuvumā nedrīkst atrasties rokas, mati, vaļīgs apģērbs un rīki.

UGUNSBĪSTAMĪBA

• Dzirksteļu dēļ var izcelties ugunsgrēks. Pārliecinieties, vai tuvumā nav viegli uzliesmojošu materiālu.

• Neizmantojiet iekārtu darbam ar slēgtām tvertnēm.

DARBĪBAS TRAUCĒJUMI— rodoties darbības traucējumiem, meklējiet profesionālu palīdzību

SARGĀJIET SEVI UN CITUS!

Šis produkts paredzēts tikai elektriskā loka metināšanai.

Pārsniedzot akumulatora maksimālo darba temperatūru (+60°C), pastāv ievērojams sprādziena risks.

Neizmantojiet barošanas avotu, lai atkausētu sasalušas caurules.

A klases iekārtas nav paredzētas lietošanai dzīvojamās mājās, kurās elektriskā strāva tiek piegādāta, izmantojot publisko zemsprieguma elektrotīklu. Šādās vietās var būt grūtības nodrošināt A klases iekārtu elektromagnētisko saderību, ņemot vērā pārvades un starojuma izraisītos traucējumus.

Utilizējiet elektronisko aprīkojumu, nododot to otrreizējās pārstrādes punktā!

Ievērojot Eiropas Direktīvu 2012/19/EK par elektriskā un elektroniskā aprīkojuma atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, elektriskās un/vai elektroniskās iekārtas, kam beidzies kalpošanas laiks, jānodod utilizācijai otrreizējās pārstrādes punktos.

Kā par iekārtu atbildīgajai personai, jums ir pienākums iegūt informāciju par apstiprinātajām savākšanas vietām.

Lai iegūtu plašāku informāciju, sazinieties ar tuvāko ESAB izplatītāju.

0463 404 101

- 7 -

1 DROŠĪBA

ESAB piedāvā iegādāties dažādas metināšanas piederumu un personiskās aizsardzības aprīkojuma preces. Lai saņemtu informāciju par pasūtīšanu, sazinieties ar vietējo ESAB izplatītāju vai apmeklējiet mūsu uzņēmuma tīmekļa vietni.

0463 404 101

- 8 -

2 IEVADS

Traktors Miggytrac™B501 un Miggytrac™B5001 ir paredzēts plākšņu un siju MIG/MAG metināšanai.

Miggytrac™ B501 un Miggytrac™B5001 ir kompakti, ar akumulatoru darbināmi traktori, uz kuriem var uzstādīt metināšanas degli. Abus traktorus var darbināt ar 18V līdzstrāvu no litija jonu akumulatora. Traktoru Miggytrac™B5001 var darbināt arī ar 42V maiņstrāvu no metināšanas strāvas avota. Traktori ir aprīkoti ar četru riteņu piedziņu, kas nodrošina labu saķeri, un augsta griezes momenta soļdzinēju, kas nodrošina stabilu metināšanas ātrumu. Miggytrac™ ir paredzēts metināšanai ar četrtaktu vadības režīmu.

Papildus ir pieejams arī vienkārši uzstādāms magnētu komplekts. Magnētu komplektu var piestiprināt traktora apakšā, lai vēl vairāk stabilizētu kustību, metinot slīpumā līdz 45°.

Akumulators un akumulatora lādētājs nav iekļauts komplektācijā; sk. šīs rokasgrāmatas nodaļu “PIEDERUMI”.

ESAB piederumu saraksts ir iekļauts šīs rokasgrāmatas nodaļā “PIEDERUMI”.

0463 404 101

- 9 -

3 TEHNISKIE DATI

Miggytrac™B501 un Miggytrac™B5001 ar sērijas numuru, sākot no 1847xxxx

Miggytrac™ B501 Miggytrac™B5001

Akumulatora spriegums (litija jou) 18 V līdzstrāva

Ārējs barošanas spriegums –

20–50V maiņstrāva

24–70V līdzstrāva

Akumulatora darbības laiks 6–8stundas 4–6stundas Motora veids Soļdzinējs

Metināšanas ātrums

10-130cm/min

(4-51collas/min)

Braukšanas ātruma soļa metināšana –

Garuma soļa metināšana –

2-170cm/min

(1-66collas/min)

250cm/min

(99collas/min)

1-99cm

(0,1-19,9collas)

Krātera pārtraukums – 0-5,0s

Aizpildīšana –

0-50mm

(0-2,0collas)

Iepriekšēja karsēšana – 0–5,0s Attālā sprieguma un stieples padeves ātrums – 10-95% Mehāniskie pielāgojumi:

Horizontālais slīdnis ±32 mm (±1,3collas) Vertikālais slīdnis ±40mm (±1,6collas) Virzošo riteņu strēles ±40mm (±1,6collas)

Maksimālā darba temperatūra:

Akumulators +60°C (140°F) korpusam +80°C (176°F) Piedziņas riteņi +150°C (302°F)

Horizontālais stiepes spēks:

Bez magnētiem 12kg (26lb) Ar magnētiem 25kg (55lb)

Vertikālais stiepes spēks 45°leņķī ar magnētu

Maksimālais piedziņas leņķis ar magnētu komplektu

Izmēri (garums×platums×augstums)

310×290×250mm

(12,2×11,4×9,84coll

as)

11kg (24lb)

45°

310×290×340mm

(12,2×11,4×13,4coll

as)

Svars 12kg (26lb) 13kg (29lb)

0463 404 101

- 10 -

4 UZSTĀDĪŠANA

Uzstādīšana jāveic speciālistam.

Šīs nodaļas attēlos redzams traktors Miggytrac™B501. Tomēr visas uzstādīšanas un regulēšanas darbības ir tādā pašā veidā veicamas arī traktoram Miggytrac™B5001, ja vien nav norādīts citādi.

4.1 Montāža

1. Grozāmslēdzis, horizontālā regulēšana 6. Rokturis

2. Regulējama strēle 7. Vadības panelis

3. Atbalsta ritenis 8. Akumulators

4. Grozāmslēdzis, vertikālā regulēšana 9. Piedziņas riteņi

5. Savienojuma metināšanas deglis

4.2 Priekšējās strēles regulēšana

Regulējiet priekšējo strēli, lai tā būtu par 10mm īsāka nekā aizmugurējā strēle un lai Miggytrac™ virzītos diagonālā virzienā gar plāksni. Tādējādi tiek nodrošināta pozitīva saķere ar virzošo struktūru, un traktors turpina virzīties pa vajadzīgo ceļu.

0463 404 101

- 11 -

4 UZSTĀDĪŠANA

4.3 Akumulatora uzstādīšana

Miggytrac™ ir paredzēts 18V akumulatoram ar 4vai 5Ah kapacitāti.

Pirms lietošanas uzlādējiet akumulatoru ar apstiprinātu akumulatoru lādētāju.

0463 404 101

- 12 -

4 UZSTĀDĪŠANA

4.4 Degļa uzstādīšana

• Uzstādiet metināšanas degli pie traktora atbilstoši tālākajam attēlam.

1. Pareizs piedziņas virziens kopā ar

pašreizējo degļa pozīciju

2. Nepareizs piedziņas virziens kopā ar

pašreizējo degļa pozīciju

4.5 Magnētu komplekta uzstādīšana (pēc izvēles)

Magnētu komplektu var uzstādīt traktora apakšā, lai vēl vairāk stabilizētu kustību un palielinātu berzi starp piedziņas riteņiem un pamatu.

Pamata maksimālais slīpums drošības apsvērumu dēļ ir iestatīts uz 45°.

0463 404 101

- 13 -

4 UZSTĀDĪŠANA

0463 404 101

- 14 -

5 DARBĪBA

5.1 Metināšanas darbība

Traktors ir jāizmanto metināšanai ar četrtaktu vadības režīmu. Skatiet attiecīgo dokumentāciju par aprīkojumu, ko plānojat savienot.

5.2 Traktora Miggytrac™B501 iedarbināšana un apturēšana

Iedarbiniet un apturiet traktoru ar slēdzi(1). Regulējiet traktora kustības ātrumu ar kustības ātruma grozāmslēdzi(2). LED indikators(3) norāda akumulatora uzlādes līmeni:

Norāde Uzlādes līmenis

Zaļš indikators 100% Dzeltens indikators 60% Dzeltens mirgojošs

indikators Sarkans indikators 15% Sarkans mirgojošs

indikators Sarkans strauji mirgojošs

indikators

Uzlādējiet akumulatoru katras darba dienas beigās.

Ja metināšanu veicat divās maiņās, ir jābūt pieejamiem diviem uzlādētiem rezerves akumulatoriem.

30%

0463 404 101

- 15 -

5 DARBĪBA

5.3 Traktora Miggytrac™B5001 darbināšana

5.3.1 Savienojumi un vadības ierīces

1. Iestatījumu izvēļņu panelis, kas ietver

krāsu attēlu displeju un spiedpogas

2. 12tapu savienotājs savienojuma izveidei

ar stieples padevēja attālās vadības izvadi. Informāciju par attālo adapteru uzstādīšanu skatiet attiecīgā stieples padevēja lietotāja rokasgrāmatā.

0463 404 101

- 16 -

5 DARBĪBA

5.3.2 Iestatījumu panelis ar krāsu displeju

1 Krāsu

displejs

2 Izvēlne

Poga tiek bloķēta 10sekunde s pēc pēdējās nospiešana s.

3 Sākt

(Start) pa kreisi

4 Stop

(Beigt)

5 Sākt

(Start) pa labi

Attēlu un ciparu informācija

Pirms sākšanas: Atlase visu parametru programmēšanai

Pēc sākšanas: Atlase konkrētu parametru programmēšanai

LED indikators norāda atlasīto parametru.

Viens klikšķis: sākt pa kreisi bez metināšanas

Dubultklikšķis: sākt metināšanu pa kreisi Viens klikšķis pēc sākšanas: ātruma

samazināšana Izvēlnē: vērtības samazināšana Traktora/metināšanas apturēšana Izvēlnē: bloķē izvēlni Viens klikšķis: sākt pa labi bez

metināšanas Dubultklikšķis: sākt metināšanu pa labi Viens klikšķis pēc sākšanas: ātruma

palielināšana Izvēlnē: vērtības palielināšana

5.3.3 Atlase izvēlnē

Stop

(Bei

Metināšanas ātrums X X X Soļa metināšana izsl./iesl. X Metināšanas garums X X Attālums starp metināšanas posmiem X X

Krātera laiks Aizpildīšanas garums Iepriekšēja karsēšana Spriegums % Stieples padevēja ātrums %

Darbināšana

Darbināšana bez

ar soli

gt)

X X X X X X X

X X X X

soļa

Apturēšanas laiks, kurā traktors soļa metināšanas beigās stāv nekustīgi, izmantojot strāvas avotus, kas aprīkoti ar krātera funkcionalitāti

Soļa metināšanas beigās maina kustības virzienu, lai aizpildītu krāteri

0463 404 101

- 17 -

5 DARBĪBA

Aizkavēta traktora iedarbināšana, salīdzinot ar metināšanas sākšanu

Attiecīgi sprieguma vai stieples padeves ātruma attālā vadība, ja ir pievienots ESAB stieples padevējs ar adapteri. Šie parametri nav pieejami, ja traktors tiek darbināts ar akumulatoru.

5.3.4 Mērvienību atlase

Traktoram Miggytrac™B5001 varat izvēlēties metriskās mērvienības (mm un cm) vai angļu/ASV mērvienības (collas).

Atlasi var veikt izvēlnē UNITS (Mērvienības), vispirms turot nospiestu pogu Menu (Izvēlne) 4sekundes un pēc tam atlasot vajadzīgās mērvienības, vairākas reizes klikšķinot uz pogas Menu (Izvēlne).

Displejā iedegsies LED indikators “METRIC” (Metriskās mērvienības) vai “INCH” (Collas), norādot pašreizējo atlasi.

Izvēlne tiks automātiski bloķēta pēc 10sekundēm.

5.3.5 Funkciju iestatīšana

Ātrums

Metināšanas paātrinājums

cm vai collas minūtē

0463 404 101

- 18 -

5 DARBĪBA

Šuvju metināšana

Iesl./izsl.

Izsl. Iesl.

Garums

Valnīša garums, veicot šuvju metināšanu

Šuves ieslēgtas

Šuves izslēgtas

1. Garums (cm)

Attālums

Attālums starp katru metinājuma vietu, veicot šuvju metināšanu

1. Attālums (cm)

0463 404 101

- 19 -

5 DARBĪBA

Krātera laiks

Laiks, kādu korpuss ir nekustīgs, lai strāvas avots varētu izpildīt krātera funkciju Var izmantot arī kā atdzesēšanas laiku pirms “aizpildīšanas”

1. Iesl.

2. Izsl.

3. Metināšana

4. Krātera laiks (sekundēs)

Aizpildīšana

Alternatīva, ja izmantotais strāvas avots nav aprīkots ar krātera funkciju Metināšanas beigās maina kustības virzienu, lai aizpildītu krāteri

Izmantojot krātera laiku, varat pievienot atdzesēšanas laiku pirms kustības virziena maiņas ar izslēgtu metināšanu.

1. Aizpildīšana (mm)

2. Iesl.

3. Krātera laiks (sekundēs) => Metināšana izslēgta

4. Metināšana

Iepriekšēja karsēšana

Aizkavēts korpusa iedarbināšanas laiks

0463 404 101

- 20 -

1. Sākt

2. Metināšana

3. korpusam

4. Iepriekšēja karsēšana

5 DARBĪBA

5.3.6 Stieples padevēja uzstādīšana

Uzstādīšana jāveic speciālistam.

Miggytrac™B5001 var pievienot kādam no tālāk norādītajiem stieples padevēja blokiem. Origo™ Feed 304, Origo™ Feed 484 vai Warrior™ Feed 304

Lai veiktu nepieciešamos Miggytrac™B5001 un izmantotā stieples padevēja bloka pielāgojumus (tostarp izvēlētos vadības kabeli), skatiet šīs rokasgrāmatas pielikumu “PASŪTĪŠANAS NUMURI”.

Universālais padevēja savienojums

Lai izmantotu Miggytrac™B5001 ar citiem stieples padevējiem (kas nav ESAB padevēji), izmantojiet pārveidotāja bloku un vadības kabeli atbilstoši informācijai pielikumā “PASŪTĪŠANAS NUMURI”.

0463 404 101

- 21 -

6 APKOPE

Visas piegādātāja garantijas saistības vairs nav spēkā, ja klients garantijas laikā pats mēģina labot produktu, lai novērstu kādu bojājumu.

6.1 Ikdienas tehniskā apkope

• Uzlādējiet akumulatoru katras darba dienas beigās.

• Pārbaudiet, vai uz piedziņas riteņiem un virzošajiem riteņiem nav metināšanas šļakatu.

6.2 Iknedēļas tehniskā apkope

• Notīriet piedziņas ķēdi, piedziņas riteņus, virzošos riteņus, slīdņu skrūves un Miggytrac™ apakšu, izmantojot saspiestu gaisu.

• Ieeļļojiet ķēdi ar sausu smērvielu vai aerosolu, kura pamatā ir politetrafluoretilēns (PTFE).

Izmantojiet nelielu daudzumu smērvielas! Pārmērīgs smērvielas daudzums padarīs ķēdes ārējo virsmu lipīgu un piesaistīs putekļus un netīrumus.

0463 404 101

- 22 -

7 REZERVES DAĻU PASŪTĪŠANA

Remontu un ar elektrību saistīto darbu drīkst veikt pilnvarots ESAB apkopes darbinieks. Izmantojiet tikai ESAB oriģinālās rezerves daļas un dilstošās daļas.

Traktors Miggytrac™B501 un Miggytrac™B5001 ir izstrādāts un pārbaudīts saskaņā ar starptautiskajiem un Eiropas standartiem IEC/EN 60204-1, ISO/EN 12100-2 un IEC/EN 60974-10. Pabeidzot apkalpošanas darbus vai remontdarbus, šo darbu veikušās personas(-u) pienākums ir nodrošināt, lai izstrādājums joprojām atbilstu iepriekš minēto standartu prasībām.

Rezerves daļas un dilstošās daļas var pasūtīt no tuvākā ESAB preču izplatītāja; skatiet vietni

esab.com. Pasūtot rezerves daļu, norādiet produkta tipu, sērijas numuru, paredzēto lietojumu

un rezerves daļas numuru saskaņā ar rezerves daļu sarakstu. Tas atvieglos piegādi un nodrošinās pareizu piegādi.

0463 404 101

- 23 -

RASĒJUMI AR IZMĒRIEM

Miggytrac™B501

0463 404 101

- 24 -

RASĒJUMI AR IZMĒRIEM

Miggytrac™B5001

0463 404 101

- 25 -

PASŪTĪŠANAS NUMURI

Ordering numbers Denomination Type Notes

0457 357 882 Miggytrac™ B501 Battery excluded 0459 990 645 Miggytrac™B5001 Battery excluded

0463 404 101

- 26 -

PASŪTĪŠANAS NUMURI

Cable key function diagram Miggytrac™ B5001

Feeder, control panel

Cable 0457 360 880

Control cable 0457 360 886

Battery 5Ah 0457 468 074

Remote adapter kit 0465451881

Remote adapter kit 0459681880

Transformer 230VAC 0457 467 880

Transformer 115VAC 0457 467 882

1,2

and3:

Alternatives if the Miggytrac™ tractor cannot be powered from a welding power source

Origo™ Feed 304/484, M12

X X X X

Origo™ Feed 304/484, M13

Origo™/ Aristo™ Feed, all panels

Warrior™ Feed 304

Universal feeder (any none Esab)

0463 404 101

- 27 -

PIEDERUMI

0457 468 074 0457 468 072

0457 468 073

Battery, Makita 18V 5 Ah Battery charger, Makita

Battery (18 V) and battery charger kit, Makita

0457 357 131 Magnet kit

0457 360 880 Control cable Miggytrac™/Railtrac 5m.

Suitable for all ESAB feeders.

0457 360 886 Connection cable universal (only with

12-pin). Only for use with NON ESAB feeders.

0465 451 881 Remote adapter kit Miggytrac™/Railtrac for

Warrior™ Feed 304.

0459 681 880 Remote adapter kit RA23 CAN

Miggytrac™/Railtrac for Aristo and Origo™ Feed 3004/4804 - MA23, MA24, MA25, U6.

0457 467 880 Transformer kit 230VAC.

Only for use with NON ESAB feeders.

0457 467 882 Transformer kit 115VAC.

Only for use with NON ESAB feeders. 0398 145 106 Torch holder Ø20–30mm 0457 357 171 Adjustable guide wheel kit Miggytrac™,

Adjustable height(H): 52–75mm

(2.0–3.0in.)

0463 404 101

- 28 -

PIEDERUMI

0463 404 101

- 29 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB Miggytrac B501, Miggytrac B5001 Instruction manual [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 DROŠĪBA

1.1 Simbolu nozīme

2 IEVADS

3 TEHNISKIE DATI

4 UZSTĀDĪŠANA

4.1 Montāža

4.2 Priekšējās strēles regulēšana

4.3 Akumulatora uzstādīšana

4.4 Degļa uzstādīšana

4.5 Magnētu komplekta uzstādīšana (pēc izvēles)

5 DARBĪBA

5.1 Metināšanas darbība

5.3.1 Savienojumi un vadības ierīces

5.3.2 Iestatījumu panelis ar krāsu displeju

5.3.3 Atlase izvēlnē

5.3.4 Mērvienību atlase

5.3.5 Funkciju iestatīšana

5.3.6 Stieples padevēja uzstādīšana

6 APKOPE

6.1 Ikdienas tehniskā apkope

6.2 Iknedēļas tehniskā apkope

7 REZERVES DAĻU PASŪTĪŠANA

RASĒJUMI AR IZMĒRIEM

PASŪTĪŠANAS NUMURI

PIEDERUMI
