Miggytrac™ B501

Istruzioni per l'uso

0463 404 001 IT 20160428 Valid for: serial no. 501-xxx- xxxx

SOMMARIO

1 SICUREZZA..........................................................................................................4

1.1 Significato dei simboli ......................................................................................... 4

2 INTRODUZIONE ................................................................................................... 7

3 CARATTERISTICHE TECNICHE .........................................................................8

4 INSTALLAZIONE .................................................................................................. 9

4.1 Montaggio .............................................................................................................9

4.2 Regolazione del braccio anteriore...................................................................... 9

4.3 Installazione della batteria ................................................................................ 10

4.4 Installare il kit magneti (opzionale) .................................................................. 11

5 FUNZIONAMENTO .............................................................................................12

5.1 Funzionamento della saldatura ........................................................................12

5.2 Avviamento e arresto del carrello.....................................................................12

6 MANUTENZIONE ............................................................................................... 13

6.1 Quotidiana ..........................................................................................................13

7 ORDINAZIONE DEI RICAMBI ............................................................................14

SCHEMA DELLE DIMENSIONI.................................................................................15

NUMERI DI ORDINAZIONE ......................................................................................16

ACCESSORI ..............................................................................................................17

Diritti riservati di modifica delle specifiche senza preavviso.

0463 404 001 © ESAB AB 2016

1 SICUREZZA

1.1 Significato dei simboli

Utilizzo in questo manuale: Significa Attenzione! State attenti!

PERICOLO! Significa rischi immediati che, se non evitati, avranno come conseguenza

immediata, lesioni gravi o addirittura letali.

ATTENZIONE! Significa possibili pericoli che potrebbero dar luogo a lesioni fisiche o

addirittura letali.

AVVISO! Significa rischi che potrebbero causare lesioni fisiche.

ATTENZIONE!

Prima dell'uso, leggere e comprendere il manuale di istruzioni e rispettare tutte le etichette, le procedure di sicurezza del proprio datore di lavoro e le Schede dei dati sulla sicurezza dei materiali (MSDS).

Gli utilizzatori degli apparecchi ESAB sono responsabili del rispetto di tutte le misure di sicurezza pertinenti da parte del personale che opera con l'apparecchio o nelle sue vicinanze. Le misure di sicurezza devono soddisfare i requisiti previsti per questo tipo di apparecchi. Oltre alle norme standard applicabili ai luoghi di lavoro è opportuno rispettare le indicazioni che seguono.

Tutte le lavorazioni devono essere eseguite da personale addestrato e in possesso di una buona conoscenza dell'apparecchio. L'azionamento errato dell'apparecchio può dare origine a situazioni di pericolo che possono causare lesioni all'operatore e danni all'apparecchio.

1. Tutto il personale che utilizza l'apparecchio deve conoscere: ○ il suo funzionamento; ○ l'ubicazione degli arresti di emergenza; ○ le sue funzioni; ○ le misure di sicurezza pertinenti; ○ saldatura e taglio o altre funzioni applicabili dell'apparecchio

2. L'operatore deve accertarsi: ○ che nessun estraneo si trovi all'interno dell'area di lavoro dell’apparecchio per

saldatura prima che questo venga messo in funzione

○ che tutti indossino protezioni quando si innesca l'arco o si inizia il lavoro con

l'apparecchio

3. Il luogo di lavoro deve essere: ○ adeguato allo scopo; ○ esente da correnti d'aria.

0463 404 001

- 4 -

1 SICUREZZA

4. Dispositivi di protezione individuale: ○ Usare sempre le attrezzature di protezione consigliate, come occhiali di sicurezza,

abiti ignifughi e guanti di sicurezza

○ Non indossare indumenti o accessori ampi come sciarpe, braccialetti, anelli e affini,

che possono impigliarsi o provocare ustioni

5. Precauzioni generali: ○ Accertarsi che il cavo di ritorno sia fissato saldamente ○ Ogni intervento sui componenti elettrici deve essere effettuato solo da personale

specializzato

○ Devono essere disponibili a portata di mano attrezzature antincendio adeguate e

chiaramente indicate

○ Non eseguire mai lubrificazioni e interventi di manutenzione sull'apparecchio per

saldatura quando è in esercizio

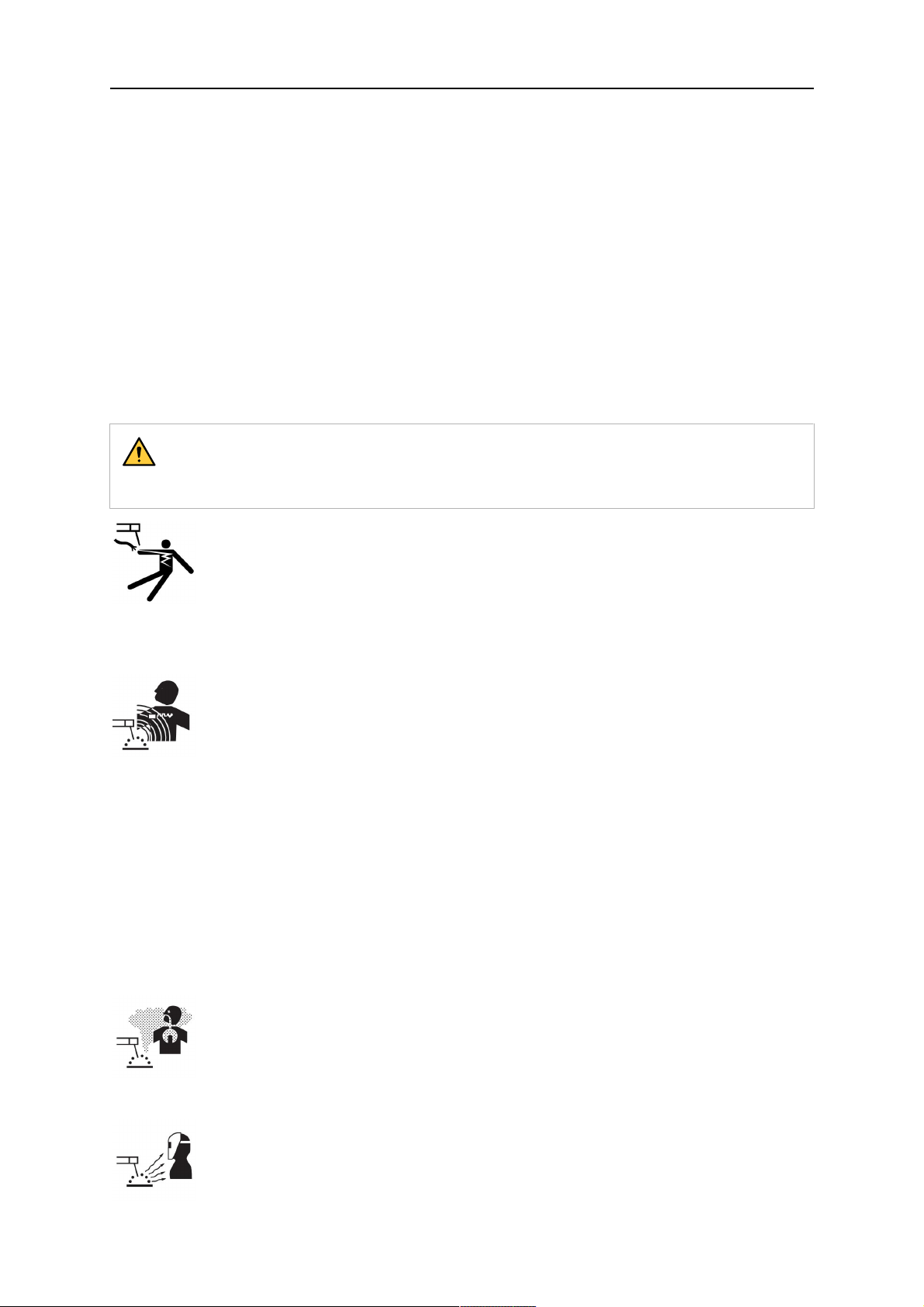

ATTENZIONE!

La saldatura e il taglio ad arco possono causare lesioni all'operatore o ad altre persone. Durante la saldatura e il taglio adottare le opportune precauzioni.

SCOSSA ELETTRICA: può uccidere

• Installare e collegare a terra l'unità conformemente al manuale di istruzioni

• Non toccare i componenti elettrici sotto tensione o gli elettrodi con le mani nude oppure quando si indossano guanti o indumenti bagnati

• Isolarsi dal pezzo da lavorare e dal terreno.

• Assicurarsi che la posizione di lavoro sia sicura

CAMPI ELETTRICI E MAGNETICI: possono nuocere alla salute

• Gli operatori portatori di pacemaker devono consultare un medico prima di eseguire operazioni di saldatura. I campi elettromagnetici possono provocare interferenze con determinati pacemaker.

• L'esposizione a campi elettromagnetici può provocare effetti sulla salute ancora sconosciuti.

• Gli operatori devono adottare le procedure riportate di seguito per ridurre al minimo l'esposizione ai campi elettromagnetici:

○ Portare i cavi da lavoro e l'elettrodo sullo stesso lato del corpo. Se

possibile, fissarli con del nastro. Non posizionarsi tra la torcia e i cavi da lavoro. Non avvolgere mai la torcia o il cavo da lavoro attorno al corpo. Tenere il più lontano possibile dal corpo i cavi e il generatore di saldatura.

○ Collegare il cavo da lavoro al pezzo da saldare il più vicino possibile

all'area da saldare.

0463 404 001

ESALAZIONI E GAS: possono nuocere alla salute

• Tenere la testa lontano dalle esalazioni

• Eliminare le esalazioni e i gas dall'area in cui si respira e in generale dall'area di lavoro, utilizzando sistemi di ventilazione o di aspirazione presso l'arco o entrambi

RAGGI DELL'ARCO: possono causare lesioni agli occhi e ustioni

• Proteggere gli occhi e il corpo. Utilizzare l'apposito schermo per saldatura e le lenti con filtro e indossare indumenti di protezione

• Proteggere le persone presenti mediante schermi o tende

- 5 -

1 SICUREZZA

RUMORE: il rumore eccessivo può danneggiare l'udito

Proteggere le orecchie. Utilizzare le cuffie o altri dispositivi di protezione dell'udito.

PARTI MOBILI - Possono provocare lesioni

• Tenere tutte le porte, i pannelli e i coperchi chiusi e fissati saldamente in posizione. Se necessario, consentire solo al personale qualificato di rimuovere i coperchi per gli interventi di manutenzione e la risoluzione dei problemi. Reinstallare i pannelli o i coperchi e chiudere le porte quando l'intervento di manutenzione è stato ultimato e prima di avviare il motore.

• Arrestare il motore prima di installare o collegare l'unità.

• Tenere mani, capelli, abiti ampi e attrezzi lontano dalle parti mobili.

PERICOLO D'INCENDIO

• Le scintille (gocce di saldatura) possono causare incendi. Accertarsi quindi che nelle vicinanze non siano presenti materiali infiammabili

• Non utilizzare in contenitori chiusi.

GUASTI: in caso di guasti richiedere l'assistenza di persone esperte.

PROTEGGERE SE STESSI E GLI ALTRI!

NOTA: Lo smaltimento delle apparecchiature elettroniche

deve essere effettuato presso la struttura di riciclaggio.

In osservanza della direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche e della relativa attuazione nella legislazione nazionale, le apparecchiature elettriche e/o elettroniche che giungono a fine vita operativa devono essere smaltite presso una struttura di riciclaggio.

In quanto responsabile delle apparecchiature, è tenuto/a ad informarsi sulle stazioni di raccolta autorizzate.

Per ulteriori informazioni contattare il rivenditore ESAB più vicino.

0463 404 001

- 6 -

2 INTRODUZIONE

Miggytrac™ B501 è stato progettato per la saldatura MIG/MAG di piastre e travi. Miggytrac™ B501 è un carrello compatto azionato a batteria sul quale è possibile montare

una torcia di saldatura. È dotato di quattro ruote motrici per ottenere una trazione ottimale e di un motore passo passo a coppia elevata per garantire una velocità di saldatura stabile. Miggytrac™ è destinato alle operazioni di saldatura con un modo di comando a 4 tempi.

Come opzione è disponibile un kit magneti di facile montaggio. Il kit magneti può essere collegato sulla parte inferiore del carrello per stabilizzare ulteriormente il movimento quando la funzione di slope up della saldatura raggiunge 45°.

La batteria e il caricabatteria non sono inclusi nella fornitura; consultare il capitolo "ACCESSORI" del presente manuale.

Gli accessori di ESAB per il prodotto sono consultabili nel capitolo "ACCESSORI" del presente manuale.

0463 404 001

- 7 -

3 CARATTERISTICHE TECNICHE

Miggytrac™ B501

Tensione della batteria 18 V CC Durata di utilizzo 8 ore Peso 12 kg Tipo di motore Motore passo passo Velocità di avanzamento 10 – 130 cm/min Regolazione scorrimento, orizzontale ±32 mm Regolazione scorrimento, verticale ±40 mm Regolazione, braccio anteriore ±40 mm Ruota in gomma ad attrito elevato 75×20 mm, trazione integrale Forza di trazione orizzontale senza magneti 12 kg Forza di trazione orizzontale con magneti 25 kg Forza di trazione verticale a 45° con magneti 11 kg Dimensioni (l × p × a) 310 × 290 × 250 mm

0463 404 001

- 8 -

4 INSTALLAZIONE

4.1 Montaggio

1 Manopola, regolazione orizzontale 2 Braccio regolabile 3 Ruota di supporto 4 Manopola, regolazione verticale 5 Attacco per torcia di saldatura 6 Maniglia 7 Pannello di controllo 8 Batteria 9 Ruote motrici

4.2 Regolazione del braccio anteriore

Regolare il braccio anteriore in modo tale che sia di 10 mm più corto rispetto al braccio posteriore, affinché Miggytrac™ possa spostarsi diagonalmente sulla piastra.

0463 404 001

- 9 -

4 INSTALLAZIONE

4.3 Installazione della batteria

Miggytrac™ è stato progettato per una batteria da 18 V con capacità di 4 Ah.

NOTA:

Prima dell'uso, caricare la batteria tramite un caricabatteria approvato.

0463 404 001

- 10 -

4 INSTALLAZIONE

4.4 Installare il kit magneti (opzionale)

Sulla parte inferiore del carrello è possibile installare un kit magneti per stabilizzare ulteriormente il movimento e aumentare l'attrito tra le ruote motrici e la base.

AVVISO!

La rampa massima per la base è impostata su 45° per ragioni di sicurezza.

0463 404 001

- 11 -

5 FUNZIONAMENTO

5.1 Funzionamento della saldatura

Il carrello deve essere utilizzato per la saldatura con un modo di comando a 4 tempi. Consultare la documentazione applicabile per la verifica relativa alle dotazioni che si intende

collegare.

5.2 Avviamento e arresto del carrello

Avviamento e arresto del carrello tramite interruttore (1). Regolare la velocità di avanzamento del carrello mediante la manopola della velocità di

avanzamento (2). Il LED (3) indica il livello di carica della batteria:

Indicazione Livello di carica

Luce verde 100% Luce gialla 60% Luce gialla lampeggiante 30% Luce rossa 15% Luce rossa lampeggiante 7% Luce rossa lampeggiante

veloce

NOTA:

Caricare la batteria al termine di una giornata lavorativa.

NOTA:

Assicurarsi di avere a disposizione almeno due batterie cariche di riserva se la saldatura avviene in due turni.

0463 404 001

- 12 -

6 MANUTENZIONE

AVVISO!

Tutti gli obblighi di garanzia del fornitore decadono qualora l'acquirente tenti di intervenire direttamente sul prodotto durante il periodo di garanzia al fine di correggere eventuali difetti.

6.1 Quotidiana

• Caricare la batteria al termine di ogni giornata lavorativa.

• Pulire le ruote guida, le ruote motrici e la parte inferiore di Miggytrac™ con aria compressa.

0463 404 001

- 13 -

7 ORDINAZIONE DEI RICAMBI

Miggytrac™ B501 è stato progettato e collaudato in conformità con le norme internazionali ed europee IEC/EN 60204-1, ISO/EN 12100-2 e IEC/EN 60974-10. Al completamento degli interventi di assistenza o riparazione, è responsabilità del personale che esegue il lavoro assicurarsi che il prodotto rispetti i requisiti dello standard di cui sopra.

I ricambi possono essere ordinati tramite il più vicino rivenditore ESAB; vedere l'ultima pagina del presente documento.

0463 404 001

- 14 -

SCHEMA DELLE DIMENSIONI

0463 404 001

- 15 -

NUMERI DI ORDINAZIONE

Ordering number Denomination Type Notes

0457 357 882 Miggytrac™ B501 Battery excluded

0463 404 001

- 16 -

ACCESSORI

0457 468 070 0457 468 072

0457 468 073

Battery, Makita 18V 4 Ah Battery charger, Makita

Battery (18 V) and battery charger kit, Makita

0457 357 131 Magnet kit

0463 404 001

- 17 -
