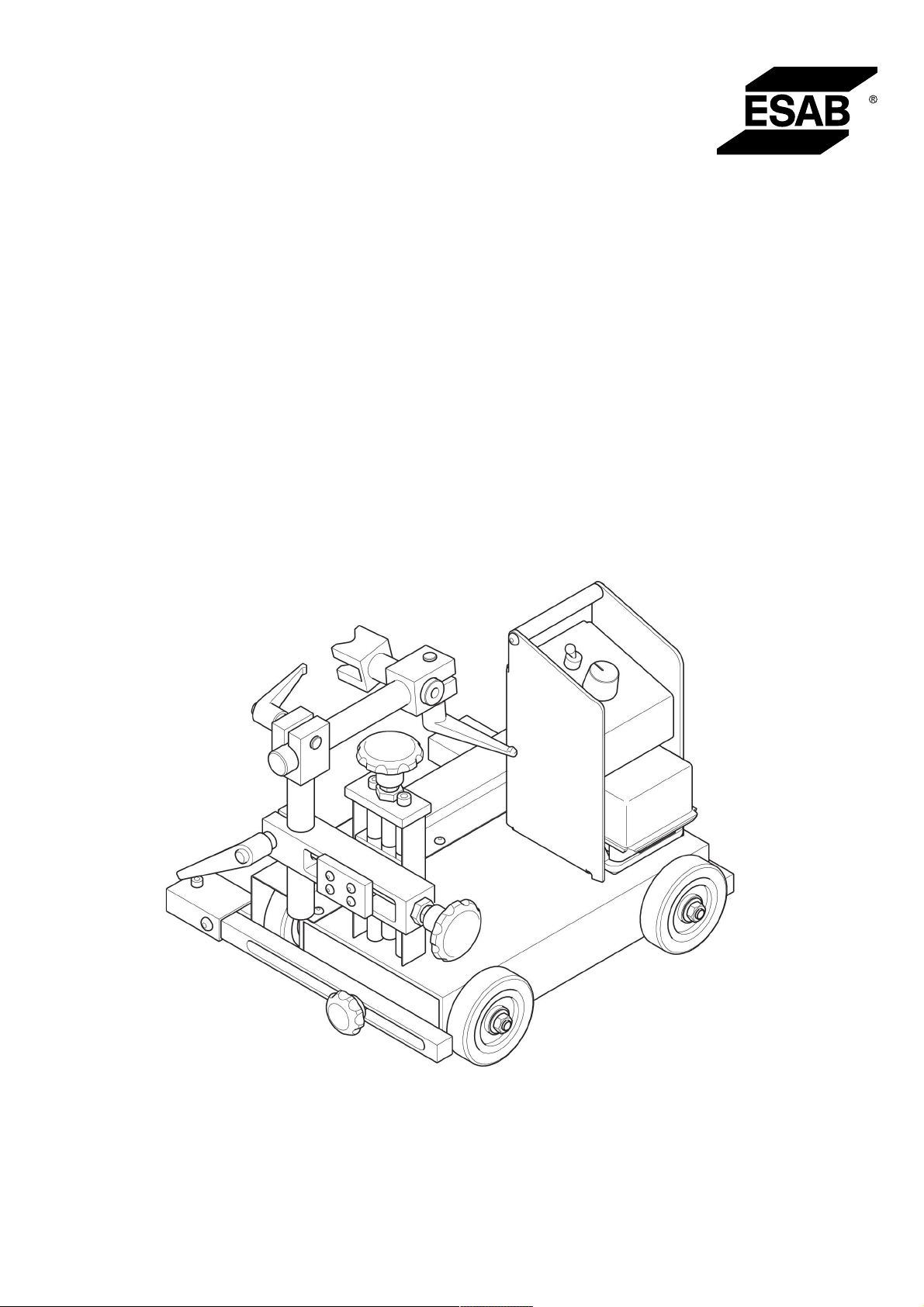

Miggytrac™ B501
Gebruiksaanwijzing
0463 404 001 NL 20160428 Valid for: serial no. 501-xxx- xxxx
INHOUDSOPGAVE
1 VEILIGHEID .......................................................................................................... 4
1.1 Betekenis van de symbolen................................................................................4
2 INLEIDING ............................................................................................................ 7
3 TECHNISCHE GEGEVENS..................................................................................8
4 INSTALLATIE........................................................................................................ 9
4.1 Constructie ........................................................................................................... 9
4.2 De voorarm afstellen............................................................................................ 9
4.3 De accu plaatsen................................................................................................10
4.4 De magneetset aanbrengen (optioneel)...........................................................11
5 GEBRUIK............................................................................................................ 12
5.1 Lassen.................................................................................................................12
5.2 De tractor starten en stoppen ...........................................................................12
6 ONDERHOUD..................................................................................................... 13
6.1 Dagelijks ............................................................................................................. 13
7 RESERVEONDERDELEN BESTELLEN............................................................14
MAATTEKENING.......................................................................................................15
BESTELNUMMERS...................................................................................................16
ACCESSOIRES ......................................................................................................... 17
Wij behouden ons het recht voor om de specificaties zonder kennisgeving te wijzigen.
0463 404 001 © ESAB AB 2016
1 VEILIGHEID
1 VEILIGHEID
1.1 Betekenis van de symbolen
Zoals gebruikt in deze handleiding: Betekent Let op! Wees Alert!
GEVAAR!
Betekent een direct gevaar dat, indien niet vermeden, kan leiden tot direct
en ernstig persoonlijk letsel of overlijden.
WAARSCHUWING!
Betekent een mogelijk gevaar dat kan leiden tot persoonlijk letsel of
overlijden.
LET OP!
Betekent een gevaar dat kan leiden tot beperkt persoonlijk letsel.
WAARSCHUWING!
Lees de instructiehandleiding vóór gebruik goed door en
volg de richtlijnen op alle labels, de
veiligheidsprocedures van de werkgever en de
materiaalveiligheidsbladen (MSDS) op.
De gebruikers van ESAB-apparatuur zijn er uiteindelijk verantwoordelijk voor erop toe te zien
dat iedereen die met of in de nabijheid van de apparatuur werkt, alle toepasselijke
veiligheidsmaatregelen in acht neemt. Deze veiligheidsmaatregelen moeten voldoen aan de
eisen die voor dit type apparatuur gelden. De volgende aanbevelingen moeten in acht
worden genomen naast de standaardvoorschriften die op de werkplek van kracht zijn.
Alle werkzaamheden moeten worden uitgevoerd door daartoe getraind personeel dat goed
bekend is met de werking van de apparatuur. Onjuiste bediening van de apparatuur kan
leiden tot gevaarlijke situaties die letsel voor de gebruiker en schade aan de apparatuur tot
gevolg kunnen hebben.
1. Iedereen die de apparatuur gebruikt, moet bekend zijn met:
○ de werking ervan
○ de plaats van de noodstopknoppen
○ de werking ervan
○ de toepasselijke veiligheidsmaatregelen
○ het las- en snijproces of ander doelmatig gebruik van de apparatuur
2. De gebruiker moet ervoor zorgen dat:
○ er zich geen onbevoegde personen ophouden binnen het werkbereik van de
apparatuur wanneer deze wordt ingeschakeld
○ niemand onbeschermd is wanneer de lasboog wordt ontstoken of er met
werkzaamheden wordt begonnen
3. De werkplek moet:
○ geschikt zijn voor het beoogde doel
○ tochtvrij zijn
0463 404 001
- 4 -
© ESAB AB 2016
1 VEILIGHEID
4. Persoonlijke beschermingsmiddelen:
○ Draag altijd de aanbevolen persoonlijke beschermingsmiddelen, zoals een
veiligheidsbril, vlambestendige kleding, veiligheidshandschoenen
○ Draag geen loszittende kledingstukken of sieraden zoals sjaals, armbanden, ringen,
etc. die kunnen vastraken of brandwonden kunnen veroorzaken
5. Algemene veiligheidsmaatregelen:
○ Controleer of de aardkabel goed is vastgezet
○ Werkzaamheden aan hoogspanningsapparatuur mogen uitsluitend worden
uitgevoerd door een gekwalificeerde elektricien
○ Geschikte brandblusapparatuur moet duidelijk gemarkeerd en gemakkelijk bereikbaar
zijn
○ Smeer- en onderhoudswerkzaamheden mogen niet worden uitgevoerd aan in bedrijf
zijnde apparatuur
WAARSCHUWING!
Lassen en snijden met een lasboog kan gevaarlijk zijn voor uzelf en anderen.
Neem voorzorgsmaatregelen als u gaat lassen en snijden.
ELEKTRISCHE SCHOK - Kan dodelijk zijn
• Installeer en aard de unit volgens de instructiehandleiding.
• Raak de elektrische onderdelen of elektroden niet aan met uw blote handen,
natte handschoenen of natte kleding.
• Zorg dat u geïsoleerd van het werkstuk en aarde werkt.
• Zorg voor een veilige werkhouding
ELEKTROMAGNETISCHE VELDEN - Kunnen gevaar opleveren voor uw
gezondheid
• Lassers met pacemakers moeten hun arts raadplegen voordat ze aan
laswerkzaamheden beginnen. EMV kan met sommige pacemakers
interfereren.
• Blootstelling aan EMV kan andere effecten op de gezondheid hebben die nu
nog onbekend zijn.
• Lassers moeten altijd de volgende procedures volgen om de blootstelling
aan elektromagnetische velden te minimaliseren:
○ Leg de elektrode en de werkkabels samen aan dezelfde kant van uw
lichaam. Zet ze indien mogelijk met tape vast. Zorg ervoor dat uw
lichaam zich nooit tussen de toorts en de werkkabels bevindt. Draai de
toorts of werkkabel nooit rond uw lichaam. Houd de stroombron en
laskabels zo ver mogelijk uit de buurt van uw lichaam.
○ Sluit de werkkabel zo dicht mogelijk bij het te lassen gebied op het
werkstuk aan.
0463 404 001
ROOK EN GASSEN - Kunnen een gevaar opleveren voor uw gezondheid
• Houd uw hoofd uit de gevaarlijke lasrook.
• Gebruik ventilatie en/of afzuiging bij de lasboog om gassen en rook uit uw
inademingsgebied en werkgebied af te voeren.
BOOGSTRALING - Kunnen de ogen beschadigen en de huid verbranden
• Bescherm uw ogen en lichaam. Gebruik het juiste lasscherm en de juiste
filterlens en draag beschermende kleding.
• Bescherm omstanders m.b.v. schermen of lasgordijnen.
- 5 -
© ESAB AB 2016
1 VEILIGHEID
LAWAAI - Te veel geluid kan uw gehoor beschadigen.
Bescherm uw oren. Draag oorbeschermers of andere gehoorbescherming.
BEWEGENDE DELEN - Kunnen letsel veroorzaken
• Houd alle deuren, panelen en kappen gesloten en zorg ervoor dat ze goed
op hun plaats vastzitten. Laat kappen alleen door gekwalificeerd personeel
verwijderen indien onderhoud nodig is en/of problemen moeten worden
opgespoord en verholpen. Breng de panelen of kappen weer aan en sluit
deuren nadat de servicewerkzaamheden zijn voltooid en voordat de motor
word gestart.
• Schakel de motor uit voordat er een eenheid wordt geïnstalleerd of
aangesloten.
• Houd uw handen, haar, losse kleding en gereedschap uit de buurt van
bewegende delen.
BRANDGEVAAR
• Vonken (spatten) kunnen brand veroorzaken. Zorg daarom dat er geen
brandbare materialen in de buurt zijn.
• Niet gebruiken bij gesloten containers.
STORING - Neem bij storingen contact op met een deskundige monteur.
BESCHERM UZELF EN ANDEREN!
LET OP!
Breng afgedankte elektronische apparatuur naar een
recyclestation!
In overeenstemming met de Europese richtlijn
2012/19/EG betreffende afgedankte elektrische en
elektronische apparatuur en de toepassing hiervan
overeenkomstig nationale regelgeving, moet elektrische
en/of elektronische apparatuur aan het einde van de
levensduur naar een recyclestation worden gebracht.
Als verantwoordelijke voor de apparatuur moet u zelf
informatie inwinnen over goedgekeurde inzamelpunten.
Neem voor meer informatie contact op met de
dichtstbijzijnde ESAB-dealer.
0463 404 001
- 6 -
© ESAB AB 2016
