Miggytrac™ B501

Priručnik s uputama

0463 404 001 HR 20160428 Valid for: serial no. 501-xxx- xxxx

SADRŽAJ

1 SIGURNOST ......................................................................................................... 4

1.1 ZNAČENJE SIMBOLA ..........................................................................................4

2 UVOD .................................................................................................................... 7

3 TEHNIČKI PODACI .............................................................................................. 8

4 INSTALACIJA....................................................................................................... 9

4.1 Sklop ..................................................................................................................... 9

4.2 Podesite prednji krak ...........................................................................................9

4.3 Postavite bateriju ...............................................................................................10

4.4 Postavite komplet magneta (dodatno).............................................................11

5 RAD..................................................................................................................... 12

5.1 Zavarivanje .........................................................................................................12

5.2 Pokretanje i zaustavljanje vučnog vozila.........................................................12

6 ODRŽAVANJE ....................................................................................................13

6.1 Svakodnevne provjere....................................................................................... 13

7 NARUČIVANJE REZERVNIH DIJELOVA ..........................................................14

CRTEŽ S DIMENZIJAMA ..........................................................................................15

NARUDŽBENI BROJEVI ...........................................................................................16

DODATNA OPREMA .................................................................................................17

Zadržavamo pravo na preinake bez prethodne obavijesti.

0463 404 001 © ESAB AB 2016

1 SIGURNOST

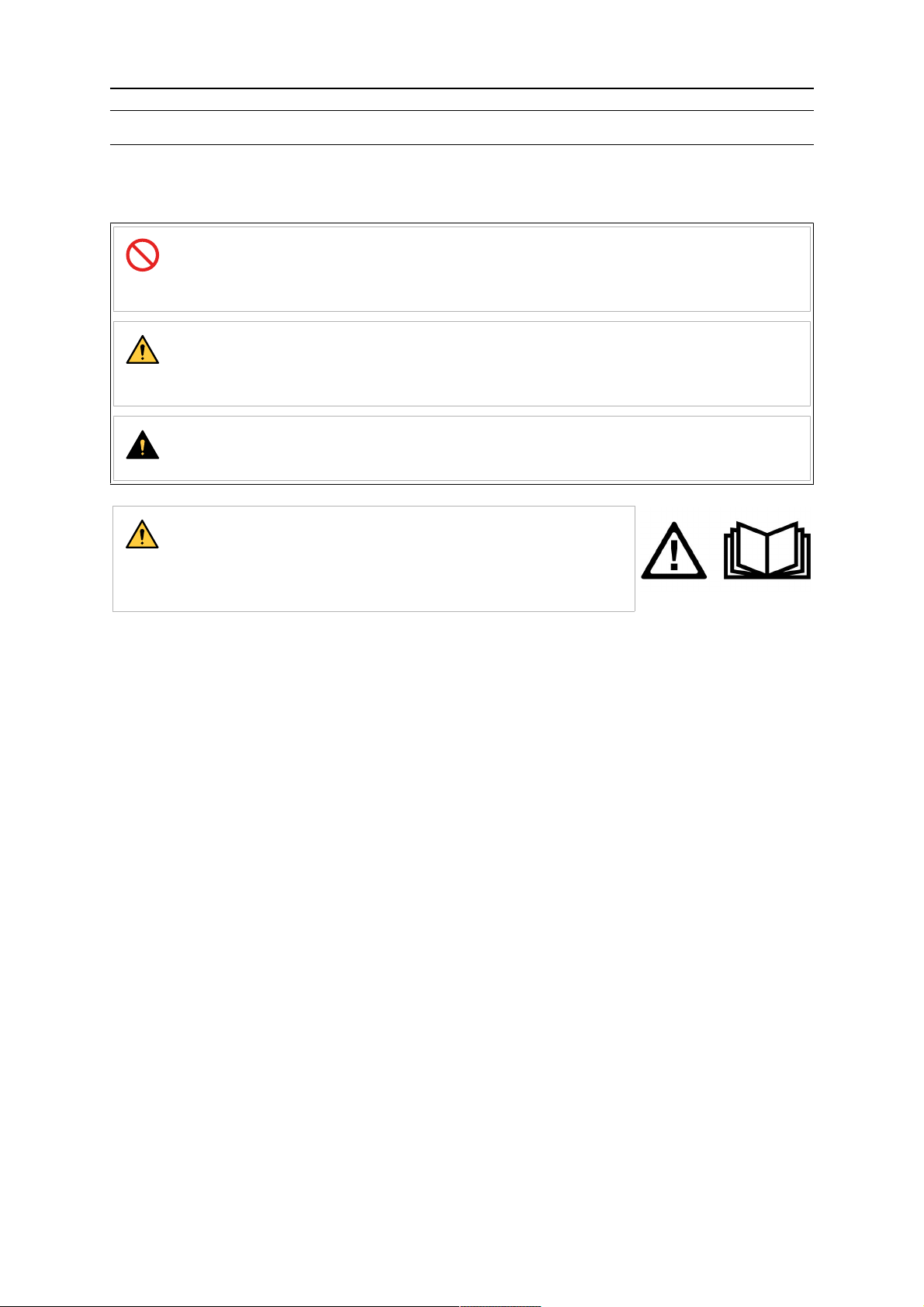

1.1 ZNAČENJE SIMBOLA

U cijelom priručniku: Znači oprez! Budite na oprezu!

OPASNOST! Znači neposrednu opasnost koja će, ako se ne izbjegne, trenutačno

dovesti do ozbiljne tjelesne ozljede ili smrti.

UPOZORENJE! Znači potencijalnu opasnost koja bi mogla dovesti do tjelesne ozljede ili

smrti.

OPREZ! Znači opasnost koja bi mogla dovesti do manje ozljede.

UPOZORENJE!

Prije korištenja pročitajte i usvojite priručnik s uputama te se pridržavajte uputa na svim oznakama, sigurnosnih praksi poslodavca i sigurnosno-tehničkih listova (MSDS).

Korisnici opreme tvrtke ESAB snose krajnju odgovornost za poštivanje svih odgovarajućih sigurnosnih mjera opreza od strane osoba koje rade s opremom ili bliskih promatrača. Sigurnosne mjere opreza moraju ispunjavati zahtjeve za ovu vrstu opreme. Uz standardne propise za radno mjesto potrebno je poštivati i sljedeće preporuke:

Sav posao mora obavljati obučeno osoblje koje je dobro upoznato s rukovanjem opremom. Nepravilno rukovanje opremom može stvoriti opasne situacije koje mogu uzrokovati ozljede rukovatelja i oštetiti opremu.

1. Svatko tko koristi opremu mora biti upoznat: ○ s rukovanjem ○ s položajima uređaja za zaustavljanje u nuždi ○ njenom svrhom ○ s odgovarajućim sigurnosnim mjerama opreza ○ sa zavarivanjem, rezanjem te drugim mogućim primjenama opreme

2. Rukovatelj ne smije dopustiti: ○ da se neovlašteno osoblje zadržava unutar radnog područja opreme nakon njenog

uključivanja

○ prisutnost nezaštićenih osoba nakon ukidanja luka ili početka rada s opremom

3. Radno mjesto mora biti: ○ prikladno za namjenu ○ bez propuha

0463 404 001

- 4 -

1 SIGURNOST

4. Osobna zaštitna oprema: ○ Uvijek nosite osobnu zaštitu opremu poput zaštitnih naočala, vatrostalne odjeće i

zaštitnih rukavica

○ Nemojte nositi labave predmete poput šalova, narukvica, prstenja itd. jer se oni mogu

zaglaviti ili uzrokovati opekline

5. Općenite mjere opreza: ○ Povratni kabel mora biti čvrsto priključen ○ Rad na visokonaponskoj opremi smije obavljati samo kvalificirani električar. ○ Prikladna oprema za gašenje požara mora biti jasno označena i nadohvat ruke ○ Podmazivanje i održavanje opreme ne smije se obavljati za vrijeme rada.

UPOZORENJE!

Zavarivanje i rezanje lukom može uzrokovati osobne ozljede i ozljede drugih. Prilikom zavarivanja i rezanja poduzmite mjere opreza.

STRUJNI UDAR – može biti smrtonosan

• Jedinicu instalirajte i uzemljite u skladu s priručnikom s uputama

• Električne dijelove pod naponom ili elektrode nemojte dodirivati golom kožom, mokrim rukavicama ili mokrom odjećom

• Izolirajte se od dijelova na kojima radite i uzemljite se.

• Provjerite je li radno mjesto sigurno

ELEKTRIČNA I MAGNETSKA POLJA – mogu biti štetna za zdravlje

• Zavarivači koji nose srčani elektrostimulator trebali bi se savjetovati s liječnikom prije zavarivanja. Elektromagnetska polja mogu ometati neke srčane elektrostimulatore.

• Izlaganje elektromagnetskim poljima može imati i druge, još nepoznate posljedice.

• Zavarivači bi na sljedeće načine trebali smanjiti izlaganje elektromagnetskim poljima:

○ Kabele elektroda i radne kabele držite s iste strane tijela. Kad je to

moguće, pričvrstite ih ljepljivom trakom. Ne postavljajte se između kabela plamenika i radnih kabela. Nikada ne omatajte kabel plamenika ili radni kabel oko tijela. Držite izvor napajanja za zavarivanje i kabele što dalje od sebe.

○ Radni kabel pričvrstite na radni dio što bliže mjestu koje zavarujete.

PARE I PLINOVI – mogu biti štetni za zdravlje

• Glavu držite izvan pare

• Koristite ventilaciju, izvlačenje na luku ili oboje kako biste pare i plinove odveli iz područja disanja i glavnog područja

ZRAKE LUKA – mogu ozlijediti oči i opeći kožu

0463 404 001

• Zaštitite oči i tijelo. Koristite odgovarajuću masku za zavarivanje i filtarska stakla te nosite zaštitnu odjeću

• Promatrače zaštitite prikladnim maskama ili zastorima

BUKA – prevelika buka može oštetiti sluh

Zaštitite uši. Koristite naušnjake ili drugu zaštitu za sluh.

- 5 -

1 SIGURNOST

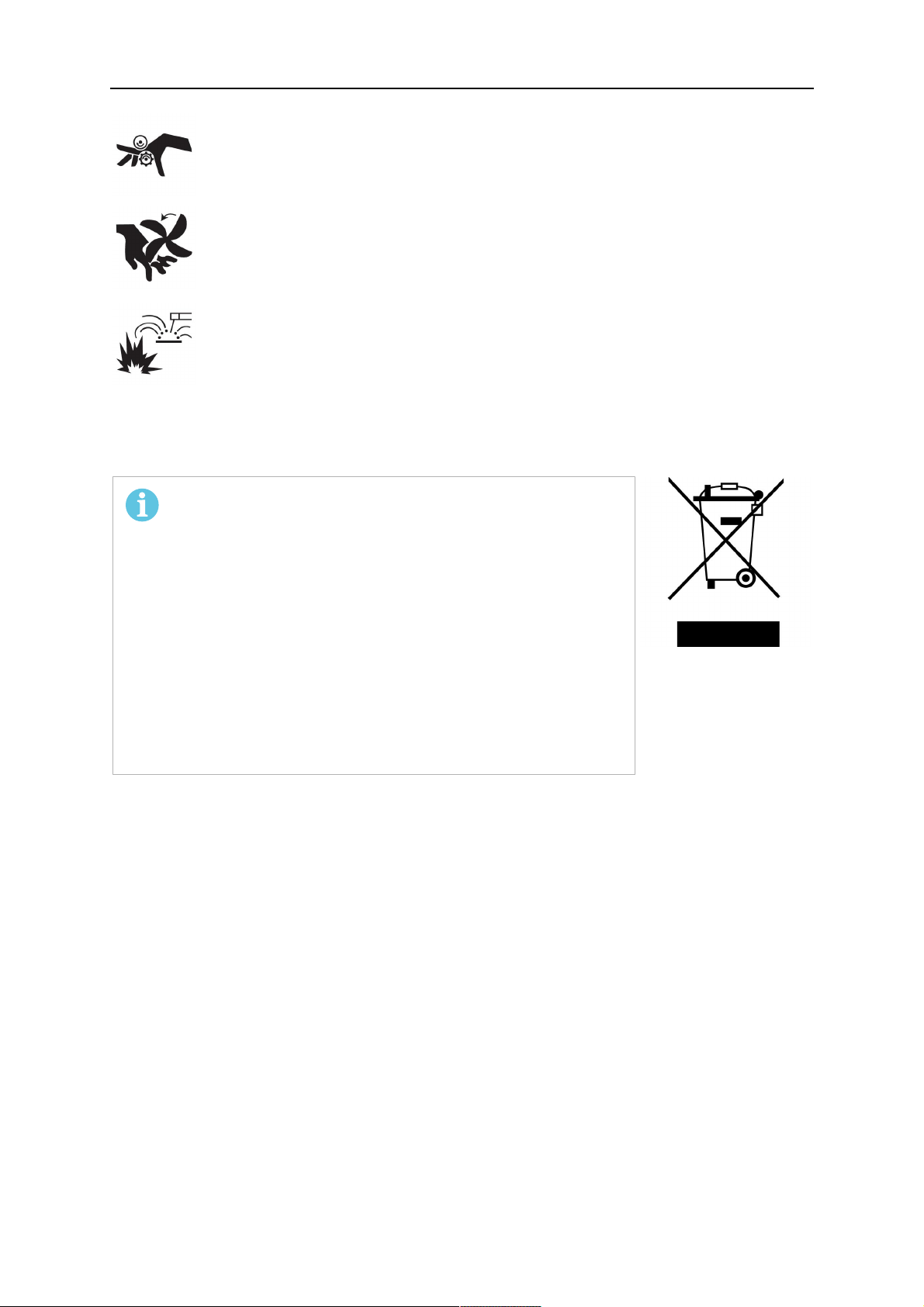

POKRETNI DIJELOVI - mogu izazvati ozljede

• Sva vrata, ploče i poklopce držite zatvorene i dobro osigurane. Kada je to potrebno, neka samo kvalificirani ljudi skidaju poklopce radi održavanja i otklanjanja poteškoća. Nakon servisiranje, a prije pokretanja motora, najprije vratite ploče, poklopce i zatvorite vratašca.

• Zaustavite motor prije montiranja ili priključivanja jedinice.

• Ruke, kosu, viseće dijelove odjevnih predmeta i alate držite dalje od pokretnih dijelova.

OPASNOST OD POŽARA

• Iskre (prskanje) mogu uzrokovati požar. Stoga u blizini ne smije biti zapaljivih materijala

• Nije za upotrebu na zatvorenim spremnicima.

KVAR – u slučaju kvara zatražite stručnu pomoć. ZAŠTITITE SEBE I DRUGE!

NAPOMENA! Elektroničku opremu odstranite u reciklažnom

postrojenju!

U skladu s Europskom Direktivom 2012/19/EU o otpadnoj električnoj i elektroničkoj opremi i njenom primjenom u skladu s nacionalnim zakonom električna i/ili elektronička roba kojoj je istekao uporabni vijek mora se zbrinuti u reciklažnom postrojenju.

Kao osoba odgovorna za opremu dužni ste nabaviti informacije o ovlaštenim sakupljačkim stanicama.

Za dodatne informacije obratite se najbližem distributeru tvrtke ESAB.

0463 404 001

- 6 -

2 UVOD

Miggytrac™ B501 je projektiran za MIG/MAG zavarivanje ploča i greda. Miggytrac™ B501 je kompaktan baterijski vučni stroj na koji je moguće postaviti plamenik za

zavarivanje. Opremljen je pogonom na sve kotače za dobru vuču i koračnim motorom s velikim zakretnim momentom za stabilno zavarivanje. Miggytrac™ je namijenjen za zavarivanje u načinu rada za 4-taktno upravljanje.

Kao dodatna opcija postoji komplet magneta za jednostavno postavljanje. Komplet magneta može se pričvrstiti na dno vučnog stroja kako bi se dodatno stabiliziralo kretanje pri zavarivanju na strminama do 45 °.

Baterija i punjač za bateriju nisu uključeni u isporuku, pogledajte poglavlje „DODATNA OPREMA" u ovom priručniku.

Dodatna oprema tvrtke ESAB za proizvod može se pronaći u poglavlju "DODATNA OPREMA" u ovom priručniku.

0463 404 001

- 7 -

3 TEHNIČKI PODACI

Miggytrac™ B501

Napon baterije 18 V DC Vrijeme rada 8 sati Težina 12 kg Vrsta motora Koračni motor Brzini kretanja 10 – 130 cm/min Klizno podešavanje, vodoravno ±32 mm Klizno podešavanje, okomito ±40 mm Podešavanje, prednji krak ±40 mm Vrlo hrapavi gumeni kotač 75 × 20 mm, pogon na 4 kotača Vodoravna vlačna sila bez magneta 12 kg Vodoravna vlačna sila s magnetom 25 kg Okomita vučna sila pri 45° s magnetom 11 kg Dimenzije (d×š×v) 310 × 290 × 250 mm

0463 404 001

- 8 -

4 INSTALACIJA

4.1 Sklop

1 Kotačić, vodoravno podešavanje 2 Prilagodljivi krak 3 Potporni kotač 4 Kotačić, okomito podešavanje 5 Priključak plamenika za zavarivanje 6 Ručka 7 Upravljačka ploča 8 Baterija 9 Pogonski kotači

4.2 Podesite prednji krak

Podešavanje prednjeg kraka da bude 10 mm kraći od stražnjeg kraka kako bi se Miggytrac™ kretao dijagonalno duž ploče.

0463 404 001

- 9 -

4 INSTALACIJA

4.3 Postavite bateriju

Miggytrac™ je projektiran za bateriju od 18 volti kapaciteta 4 Ah.

NAPOMENA!

Bateriju punite samo punjačem odobrenim za punjenje baterije.

0463 404 001

- 10 -

4 INSTALACIJA

4.4 Postavite komplet magneta (dodatno)

Komplet magneta može se postaviti na dno vučnog stroja kako bi se dodatno stabiliziralo kretanje i povećalo trenje između pogonskih kotača i tla.

OPREZ!

Iz sigurnosnih razloga maksimalni nagib tla je postavljen na 45° .

0463 404 001

- 11 -

5 RAD

5.1 Zavarivanje

Vučni stroj će se koristiti za zavarivanje u načinu rada za 4-taktno upravljanje. Pogledajte odgovarajuću dokumentacije za opremu koju namjeravate spojiti.

5.2 Pokretanje i zaustavljanje vučnog vozila

Pokretanje i zaustavljanje vučnog vozila pomoću prekidača (1). Podešavanja brzine vožnje vučnog vozila pomoću kotačića za regulaciju brzine (2). LED indikator (3) označava razinu napunjenosti baterije:

Oznaka Razina punjenja

Zeleno svjetlo 100% Žuta svjetlo 60% Žuto treptajuće svjetlo 30% Crveno svjetlo 15% Crveno treptajuće svjetlo 7% Crveno brzo treptajuće

svjetlo

NAPOMENA!

Zamijenite bateriju nakon radnog dana.

NAPOMENA!

Pripazite da imate najmanje dvije napunjene baterije kao pričuvu ako zavarujete u dvije smjene.

0463 404 001

- 12 -

6 ODRŽAVANJE

OPREZ!

Ako stranka za trajanja jamstvenog razdoblja pokuša popraviti kvarove na proizvodu, sve jamstvene obveze isporučitelja prestaju vrijediti.

6.1 Svakodnevne provjere

• Zamijenite bateriju nakon svakog radnog dana.

• Komprimiranim zrakom očistite kotače vodilice, pogonske kotače i donji dio vučnog vozila Miggytrac™.

0463 404 001

- 13 -

7 NARUČIVANJE REZERVNIH DIJELOVA

Miggytrac™ B501 je projektiran i ispitan u skladu s međunarodnim i europskim standardima EC/EN 60204-1, ISO/EN 12100-2 i IEC/EN 60974-10. Nakon završetka održavanja ili servisa osoba koja rukuje uređajem odgovorna je provjeriti je li proizvod i dalje sukladan gore navedenom standardu.

Rezervne dijelove moguće je naručiti kod najbližeg distributera tvrtke ESAB, informacije potražite na zadnjoj stranici ovog dokumenta.

0463 404 001

- 14 -

CRTEŽ S DIMENZIJAMA

0463 404 001

- 15 -

NARUDŽBENI BROJEVI

Ordering number Denomination Type Notes

0457 357 882 Miggytrac™ B501 Battery excluded

0463 404 001

- 16 -

DODATNA OPREMA

0457 468 070 0457 468 072

0457 468 073

Battery, Makita 18V 4 Ah Battery charger, Makita

Battery (18 V) and battery charger kit, Makita

0457 357 131 Magnet kit

0463 404 001
