FR

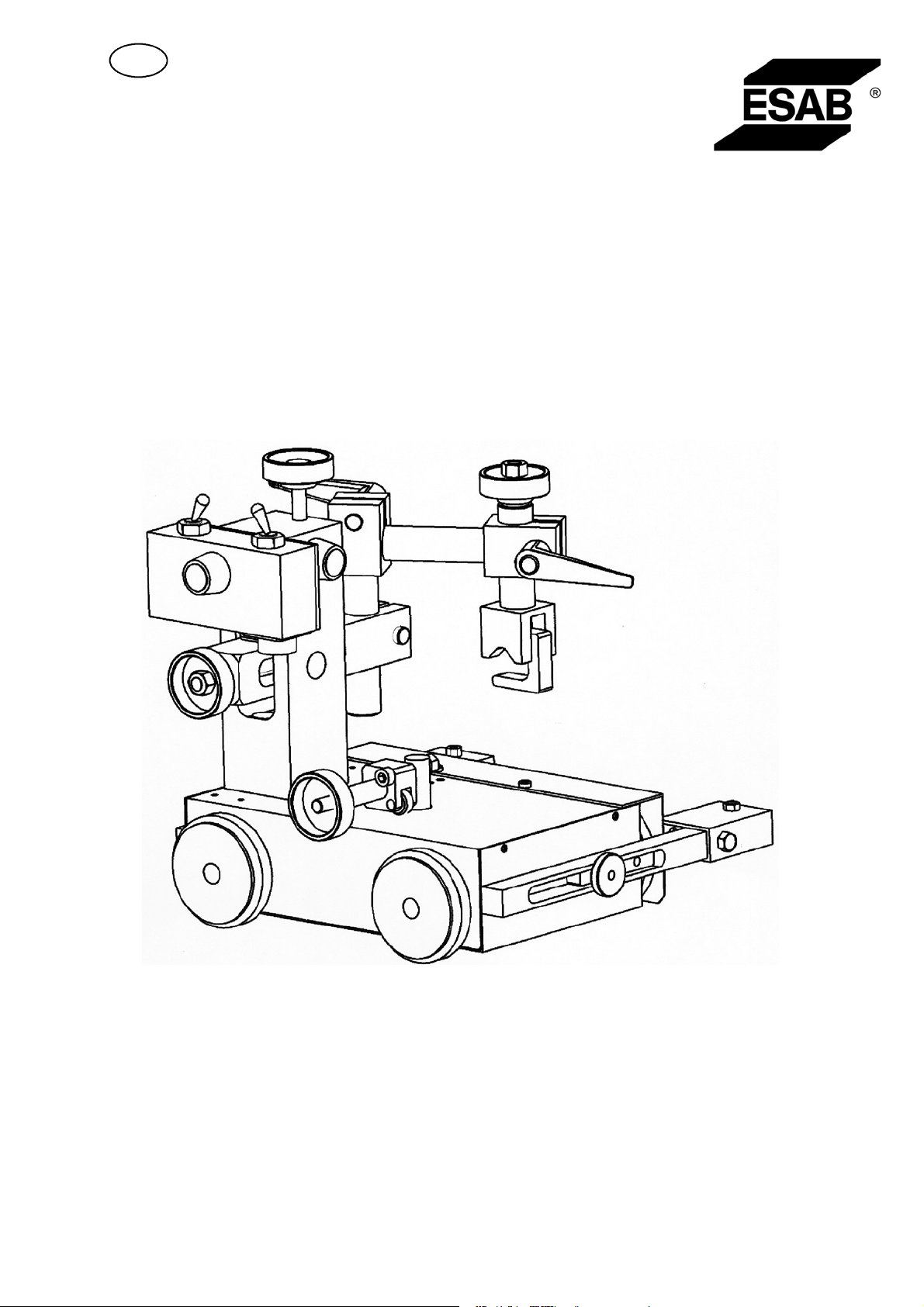

Miggytrac 1001
Manuel d’instructions
Valid for serial no. 05360449 476 001 FR 2011--08--16
ESAB AB, Welding Equipment, SE--695 81 Laxå, Suède, certifie que la appareil de soudage automatique Miggytrac 1001 à partir du numéro de série 0536 (2005 semaine 36) est conforme à la norme
EN 12100--2 et EN 60204--1 selon les conditions de la directive (98/37/CEE) et à la norme
EN 61000--6--2 et EN 61000--6--3 selon les conditions de la directive (2004/108/CEE).
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -----------------------------------Laxå 2007--05--23
Kent Eimbrodt
Global Director
Equipment and Automation
CERTIFICA T DE CONFORMITÉ
-- 2 --
1 SÉCURITÉ 4.........................................................
2 INTRODUCTION 6...................................................
2.1 Généralités 6...............................................................
2.2 Caractéristiques techniques 7.................................................
3 INSTALLATION 8....................................................
3.1 Généralités 8...............................................................
3.2 Autres raccordements 9......................................................
4 FONCTIONNEMENT 13................................................
4.1 Généranlités 13..............................................................
4.2 Marche/Arrêt du chariot 13....................................................
4.3 Soudage 13.................................................................
4.4 Élektro--aimant 13............................................................
5 ENTRETIEN 14.......................................................
5.1 Généralités 14...............................................................
5.2 Quotidien 14.................................................................
5.3 Au besoin 14................................................................
6 ACCESSORIES 15....................................................
7 COMMANDE DE PIÈCES DÉTACHÉES 15...............................
COTES D’ENCOMBREMENT 16.........................................
SCHÉMA 17.............................................................
LISTE DE PIÈCES DÉTACHÉES 19........................................
Sous réserve de modifications sans avis préalable.
TOCf
-- 3 --
FR
1 SÉCURITÉ
Il incombe à l’utilisateur d’un équipement de soudage ESAB de prendre toutes les mesures
nécessaires pour garantir la sécurité du personnel utilisant le système de soudage ou se trouvant à proximité. Les mesures de sécurité doivent répondre aux normes correspondant à ce
type d’appareil. Le contenu de ces recommandations peut être considéré comme un complément à la réglementation ordinaire relative à la sécurité sur le lieu de travail.
L’utilisation de l’appareil doit être conforme au mode d’emploi et exclusivement réservée à des
opérateurs habilités. Toute utilisation incorrecte risque de créer une situation anormale pouvant soit blesser l’opérateur, soit endommager le matériel.
1. Toute personne utilisant la machine de soudage devra bien connaître:
S sa mise en service
S l’emplacement de l’arrêt d’urgence
S son fonctionnement
S les règles de sécurité en vigueur
S le processus de soudage
2. L’opérateur doit s’assurer:
S que personne ne se trouve dans la zone de travail de l’équipement au moment de sa mise en
service.
S que personne n’est sans lorsque l’arc est amorcé.
3. Le poste de travail doit être:
S conforme au type de travail
S non soumis à des courants d’air.
4. Protection personnelle
S Toujours utiliser l’équipement recommandé de protection personnelle, tel que lunettes protec-
trices, vêtements ignifuges, gants protecteurs.
S Eviter de porter des vêtements trop larges ou par exemple une ceinture, un bracelet,
etc. pouvant s’accrocher en cours d’opération ou occasionner des brûlures.
5. Divers
S S’assurer que les câbles sont bien raccordés.
S Seul du personnel spécialement qualifié est habilité à intervenir sur le système
électrique.
S Un équipement de lutte contre l’incendie doit se trouver à proximité et clairement signalé.
S Ne pas effectuer de graissage ou d’entretien en cours de marche.
SafF
-- 4 --
FR
AVERTISSEMENT
LE SOUDAGE ET LE COUPAGE À L’ARC PEUVENT ÊTRE DANGEREUX POUR VOUS COMME
POUR AUTRUI. SOYEZ DONC TRÈS PRUDENT EN UTILISANT LA MACHINE À SOUDER. OB SERVEZ LES RÈGLES DE SÉCURITÉ DE VOTRE EMPLOYEUR, QUI DOIVENT ÊTRE BASÉES
SUR LES TEXTES D’AVERTISSEMENT DU FABRICANT
DÉCHARGE ÉLECTRIQUE -- Danger de mort
S Installer et mettre à la terre l’équipement de soudage en suivant les normes en vigueur.
S Ne pas toucher les parties conductrices. Ne pas toucher les électrodes avec les mains nues ou
des gants de protection humides.
S S’isoler du sol et de la pièce à souder
S S’assurer que la position de travail adoptée est sûre.
FUMÉES ET GAZ -- Peuvent nuire à la santé
S Éloigner le visage des fumées de soudage.
S Ventiler et aspirer les fumées de soudage pour assurer un environnement de travail sain.
RADIATIONS LUMINEUSES DE L’ARC -- Peuvent abîmer les yeux et brûler la peau
S Se protéger les yeux et la peau. Utiliser un écran soudeur et porter des gants et des vêtements
de protection.
S Protéger les personnes voisines des effets dangereux de l’arc par des rideaux ou des écrans
protecteurs.
RISQUES D’INCENDIE
S Les étincelles (ou ”puces” de soudage) peuvent causer un incendie. S’assurer qu’aucun objet
inflammable ne se trouve à proximité du lieu de soudage.
BRUIT -- Un niveau élevé de bruit peut réduire les facultés auditives
S Se protéger. Utiliser des protecteurs d’oreilles ou toute autre protection auditive.
S Avertir des risques encourus les personnes se trouvant à proximité.
EN CAS DE MAUVAIS FONCTIONNEMENT -- Faire appel à un technicien qualifié.
LIRE ATTENTIVEMENT LE MODE D’EMPLOI AVANT D’INSTALLER LA MACHINE ET DE L’UTILISER.
PROTÉGEZ--VOUS ET PROTÉGEZ LES AUTRES!
SafF
-- 5 --
FR
2 INTRODUCTION
2.1 Généralités
Miggytrac 1001 est un chariot de conception compacte et de petites dimensions
conçu pour le soudage MIG/MAG de tôles et de poutres.
C’est un chariot motorisé compact qui vous permet de monter une torche de
soudage standard en une seule opération.
Miggytrac 1001 est entraîné par un moteur électrique. Il est équipé d’une prise
Burndy à 12 broches afin de permettre le raccordement à la prise de télécommande
du dévidoir ( connecteur Burndy à 23 broches).
La connexion est réalisée au moyen de deux câbles de commande préparés que
vous raccordez directement à l’unité d’alimentation ESAB.
Cette conception vous donne l’avantage de disposer, à travers un seul et même
câble, de l’alimentation électrique du chariot, des fonctions de démarrage et d’arrêt
de l’unité d’alimentation et de la commande à distance du courant et de la tension.
Aucune puissance externe n’est nécessaire.
Miggytrac 1001 peut facilement recevoir une torche standard ESAB.
La combinaison de quatre roues d’entraînement et d’un aimant puissant monté sur
le châssis du chariot assure une translation uniforme.
L’aimant maintient le chariot dans la position correcte par rapport à la fondation,
même lorsque vous soudez des tôles courbées ou lorsque vous utilisez des
faisceaux de câbles longs.
L’aimant est situé derrière la plaque en acier inox qui assure sa protection. Il peut
être mis hors circuit au moyen de la poignée qui est placée au sommet du châssis,
lorsque vous devez déplacer ou nettoyer le chariot.
Le chariot suit le joint grâce aux deux roues de guidage qui sont réglées de manière
à ce que le chariot se déplace diagonalement vers le bord de la plaque.
Le chariot est facile à manoeuvrer au moyen d’un interrupteur pour la direction de
déplacement et d’un bouton pour la vitesse de déplacement.
Des potentiomètres indépendants sont prévus pour la commande à distance.
fhc1d1fa
-- 6 --
FR
1. Glissière
2. Raccordement
3. Aimant, Marche / arrêt
4. Roues d’entraînement
5. Aimant
6. Bras réglable
7. Roues de support
8. Réglage de la hauteur
9. Fixation pour la torche
10. Réglage de l’angle
1 1. Réglage de läangle de la torche
12. Télécommande, Volt/Ampère
13. Direction marche/arrêt
14. Vitesse de déplacement
2.2 Caractéristiques techniques
Miggytrac 1001
Tension d’alimentation 36 -- 46 VAC
Puissance 20 W
Vitesse de soudage 150 -- 1200 mm/min
Dimensions (L x P x H) 266x257x261 mm
Poids 7kg
Réglage de la glissière +/-- 20 mm
Prise de télécommande Volts et ampères (dévidage)
Valeurs maxi, télécommande 1 kohm, 0.1 W
Courant maxi, relais de démarrage 2A
Raccordement Burndy, 12 broches
Classe d’encapsulation IP 23
Classe de protection
Le code IP indique la classe de protection, c’est--à--dire le degré d’étanchéité à l’eau et aux
particules solides. Les machines marquées IP 23 sont utilisables à l’intérieur et à l’extérieur.
fhc1d1fa
-- 7 --
FR
3 INSTALLATION
3.1 Généralités
L’installation doit être assurée par un technicien q u alifié.
Miggytrac 1001 peut être raccordé à la plupart des dévidoirs ESAB. Pour la
connexion à un dévidoir d’une ancienne conception, veuillez contacter votre
revendeur ESAB le plus proche.
Si le soudage doit être exécuté à une grande distance du dévidoir, il est possible
d’insérer un dévidoir intermédiaire (MEK 25).
Miggytrac 1001 peut également être alimenté par d’autres sources de courant à
travers un transformateur séparé. Reportez--vous à la page 12.
Pour le raccordement du dévidoir à Miggytrac 1001, voir Accessoires la page 15,
câble de commande.
fhc1i1fa
-- 8 --
FR

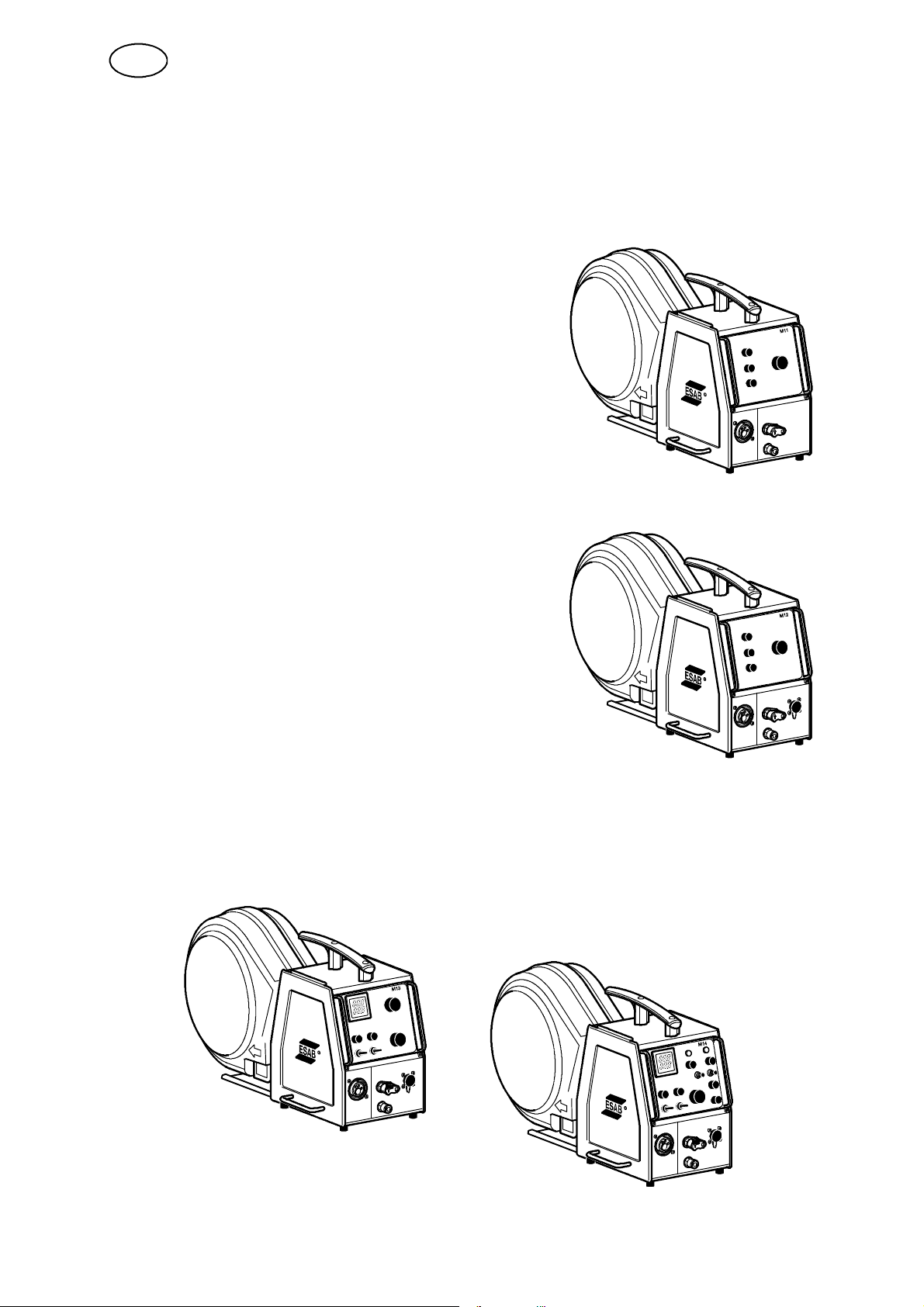

3.2 Autres raccordements
MIGGYTRAC 1001 ! ESABFeed
Miggytrac 1001 se raccorde directement au connecteur de la télécommande.
Aucune mesure d’adaptation n’est nécessaire au niveau du dévidoir.
ESABFeed 30--2 avec panneau M11.
Miggytrac 1001 ne peut pas être raccordé à ce dévidoir.
ESABFeed 30--4 et 48 --4 avec panneau M12.
Le contrôle de la tension n’est pas possible
depuis Miggytrac 1001.
ESABFeed 30--4 et 48 --4 avec panneau M13 ou M14.
Le contrôle de la tension et du dévidage sont possibles depuis Miggytrac 1001.
fhc1i1fa
-- 9 --
FR
MIGGYTRAC 1001 ! AristoFeed avec panneau de commande monté
S Déposez la porte et posez la décalcomanie (1).
S Raccordez l’interrupteur avec le câblage (2).
S Ouvrez la prise du connecteur de la télécommande (3).
S Raccordez le câblage (4).
S Installez le connecteur de la télécommande à l’avant (5).
S Raccordez le câblage à la carte à circuit imprimé (6).
S Posez la carte à circuit imprimé au fond, puis posez la porte (7).
fhc1i1fa
-- 1 0 --
FR
MIGGYTRAC 1001 ! AristoFeed avec U8
S Déposez la porte (1).
S Ouvrez la prise du connecteur de la télécommande (2).
S Raccordez le câblage (3).
S Installez le connecteur de la télécommande à l’avant (4).
S Raccordez l’interrupteur avec le câblage à la carte à circuit imprimé (5).
S Raccordez le câblage à la carte à circuit imprimé (6).
S Posez la carte à circuit imprimé au fond, puis posez la porte (7).
fhc1i1fa
-- 1 1 --
FR
Miggytrac 1001 ! dévidoir d’une autre marque
Pour la connexion de Miggytrac 1001 à un dévidoir d’une autre marque, il faut
utiliser un transformateur et le câble de commande indiqué au chapitre
“Accessoires”, page 15.
10 kohm
F – G = Fonction Marche/Arrêt
J = Référence +
K = Référence tension de soudage
L = Référence 0
M = Référence vitesse de dévidage
A – B = Alimentation en tension
fhc1i1fa
-- 1 2 --
FR
4 FONCTIONNEMENT
4.1 Généranlités
Les prescriptions générales de sécurité pour l’utilisation de l’équipement figurent en page 4. En prendre connaissance avant d’utiliser l’équipement.
S Positionnez Miggytrac 1001 sur le joint.
S Ajustez les bras afin que le chariot se déplace diagonalement vers le bord de la
plaque.
S Après l’activation de l’aimant, la friction augmente entre les roues motrices et la
fondation, ce qui améliore la stabilité du chariot malgr é son faible poids.
L’aimant est mis en/hors circuit au moyen d’une poignée tournante située au
sommet du châssis.
4.2 Marche/Arrêt du chariot
Direction de déplacement, gauche Arrêt Direction de déplacement, droite
4.3 Soudage
Le dévidoir raccordé doit être sélectionné/désélectionné à l’aide de l’interrupteur
situé sur le chariot.
En circuit Hors circuit
4.4 Aimant
En circuit Hors circuit
Poignée tournante permettant de mettre en/hors circuit l’aimant intégré
(montée/descente). Lorsque le chariot n’est pas utilisé, il est indiqué de mettre
l’aimant hors circuit.
fhc1o1fa
-- 1 3 --
FR
5 ENTRETIEN
5.1 Généralités
NOTA.
Toutes les conditions de garantie du fournisseur de la machine cessent de
s’appliquer dans le cas où le propriétair e ou l’utilisateur de l’équipement entreprend
une quelconque intervention de dépannage de la machine en dehors du contrat de
maintenance.
5.2 Quotidien
S Vérifiez les câbles et les raccordements..
S Mettez l’aimant hors circuit et nettoyez le fond du chariot.
S Nettoyez les roues directrices.
5.3 Au besoin
S Remplacez les joints toriques (8 unités) des roues d’entraînement.
S Graissez les roues directrices avec une huile fluide.
fhc1m1fa
-- 1 4 --
FR
6 ACCESSORIES
ESABFeed 30--4 M12
ESABFeed 30--4 M13
ESABFeed 30--4 M14
Câbledecommande
23--broches
0457 360 880
Câble de commande
23--broches
0457 360 880
Jeu de câbles, prise de
télécommande,
23--broches 0457 462 880
Câble de commande
4--broches, 12--broches
0457 360 883
Jeu de câbles
0443 341 880
Câble de commande
4--pols
0457 360 882
Câble de commande 0457
360 881
Transformateur
0457 467 880
ESABFeed 48--4 M12
ESABFeed 48--4 M13
ESABFeed 48--4 M14
x x x
MEK 4 MEK 4SP MEK 4C MEK 44C MED 44A
x x x x x
x x x x x
MEH 30 MEH 44 MED44B MEK 2 Universal
x x
x x x x
x x
AristoFeed avec
adapteur
x
x
Écran de soudage 0457 463 880
Fixation pour PSF refroidie par eau 0457 357 251
7 COMMANDEDEPIÈCESDÉTACHÉES
Miggytrac 1001 est conçue et éprouvée conformément à la norme internationale et européenne IEC/EN60204--1, ISO/EN 12100--2 et IEC/EN 60974--10 .
Il incombe à l’entreprise chargée de tout travail de maintenance ou de réparation de
s’assurer que le produit demeure conforme à la norme susmentionnée après leur intervention.
La commande des pièces de rechange s’effectue auprès du représentant ESAB le
plus proche, se reporter à la dernière page du manuel. Dans toute commande, prière d’indiquer le type et le numéro de série de machine ainsi que les désignations et
les numéros de pièces conformément à la liste des pièces de rechange donnée à la
page 19. Cela facilite l’expédition et assure une livraison correcte.
fhc1a1fa
-- 1 5 --
Cotes d’encombrement
fhc1dim
-- 1 6 --
Schéma
SW1
SW2
fhc1diag
-- 1 7 --
sida
-- 1 8 --
Liste de pièces détachées
Edition 2011--08--16
spare
-- 1 9 --
Item
Qty Ordering no. Denomination Notes
no.
Miggytrac 1001
1 8 0457357090 O--ring
2 0457357080 Wheel
3 0457357051 Axes with sprocket
4 0457357201 Slide screw with knob
5 0457357021 Switch box
6a 0457468031 Knob
6b 0457468041 Potentiometer speed
6c 0457468021 Label, speed
7 0457468051 Switch, direction
8 0457468052 Switch, welding
9 0457468031 Potentiometer knob
10 0457357241 Vertical slide house
11 0398145808 Intermediate bracket
12 0417855009 Lever
13 0457357272 Knob, slides
14 0457357130 Magnetic lifting device
15 0457357003 Chassis 1001
16 0457357111 Bottom cover
17 0457357150 Nut
18 0457357304 El. motor with gear
19 0457357161 Guide arm
20 0457468003 PC board 1001
21 0457469881 Magnet unit complete
22 0457357063 Chain tightener
23 0457357064 Chain
24 0457357202 Arm
25 0457357181 Guide wheel
26 0457357251 Welding gun bracket
27 0457357101 Spatter screen
28 0457468061 Chassis plug 12--pol
miggy1001
-- 2 0 --
miggy1001
-- 2 1 --
ESAB subsidiaries and representative offices
Europe
AUSTRIA
ESAB Ges.m.b.H
Vienna--Liesing
Tel: +43 1 888 25 11
Fax: +43 1 888 25 11 85
BELGIUM
S.A. ESAB N.V.
Brussels
Tel: +32 2 745 11 00
Fax: +32 2 745 11 28
THE CZECH REPUBLIC
ESAB VAMBERK s.r.o.
Vamberk
Tel: +420 2 819 40 885
Fax: +420 2 819 40 120
DENMARK
Aktieselskabet ESAB
Herlev
Tel:+4536300111
Fax:+4536304003
FINLAND
ESAB Oy
Helsinki
Tel: +358 9 547 761
Fax: +358 9 547 77 71
FRANCE
ESAB France S.A.
Cergy Pontoise
Tel:+33130755500
Fax:+33130755524
GERMANY
ESAB GmbH
Solingen
Tel: +49 212 298 0
Fax: +49 212 298 218
GREAT BRITAIN
ESAB Group (UK) Ltd
Waltham Cross
Tel: +44 1992 76 85 15
Fax: +44 1992 71 58 03
ESAB Automation Ltd
Andover
Tel: +44 1264 33 22 33
Fax: +44 1264 33 20 74
HUNGARY
ESAB Kft
Budapest
Tel:+3612044182
Fax:+3612044186
ITALY
ESAB Saldatura S.p.A.
Mesero (Mi)
Tel:+3902979681
Fax:+390297289181
THE NETHERLANDS
ESAB Nederland B.V.
Amersfoort
Tel: +31 33 422 35 55
Fax: +31 33 422 35 44
NORWAY
AS ESAB
Larvik
Tel:+4733121000
Fax:+4733115203
POLAND
ESAB Sp.zo.o.
Katowice
Tel: +48 32 351 11 00
Fax: +48 32 351 11 20
PORTUGAL
ESAB Lda
Lisbon
Tel: +351 8 310 960
Fax: +351 1 859 1277
SLOVAKIA
ESAB Slovakia s.r.o.
Bratislava
Tel:+421744882426
Fax:+421744888741
SPAIN
ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: +34 91 878 3600
Fax: +34 91 802 3461
SWEDEN
ESAB Sverige AB
Gothenburg
Tel:+4631509500
Fax:+4631509222
ESAB international AB
Gothenburg
Tel:+4631509000
Fax:+4631509360
SWITZERLAND
ESAB AG
Dietikon
Tel: +41 1 741 25 25
Fax: +41 1 740 30 55
North and South America
ARGENTINA
CONARCO
Buenos Aires
Tel: +54 11 4 753 4039
Fax: +54 11 4 753 6313
BRAZIL
ESAB S.A.
Contagem--MG
Tel: +55 31 2191 4333
Fax: +55 31 2191 4440
CANADA
ESAB Group Canada Inc.
Missisauga, Ontario
Tel: +1 905 670 02 20
Fax: +1 905 670 48 79
MEXICO
ESAB Mexico S.A.
Monterrey
Tel: +52 8 350 5959
Fax: +52 8 350 7554
USA
ESAB Welding & Cutting Products
Florence, SC
Tel: +1 843 669 44 11
Fax: +1 843 664 57 48
Asia/Pacific
CHINA
Shanghai ESAB A/P
Shanghai
Tel: +86 21 2326 3000
Fax: +86 21 6566 6622
INDIA
ESAB India Ltd
Calcutta
Tel: +91 33 478 45 17
Fax: +91 33 468 18 80
INDONESIA
P.T. ESABindo Pratama
Jakarta
Tel: +62 21 460 0188
Fax: +62 21 461 2929
JAPAN
ESAB Japan
Tokyo
Tel: +81 45 670 7073
Fax: +81 45 670 7001
MALAYSIA
ESAB (Malaysia) Snd Bhd
USJ
Tel: +603 8023 7835
Fax: +603 8023 0225
SINGAPORE
ESAB Asia/Pacific Pte Ltd
Singapore
Tel:+6568614322
Fax: +65 6861 31 95
SOUTH KOREA
ESAB SeAH Corporation
Kyungnam
Tel: +82 55 269 8170
Fax: +82 55 289 8864
UNITED ARAB EMIRATES
ESAB Middle East FZE
Dubai
Tel: +971 4 887 21 11
Fax: +971 4 887 22 63
Representative offices
BULGARIA
ESAB Representative Office
Sofia
Tel/Fax: +359 2 974 42 88
EGYPT
ESAB Egypt
Dokki--Cairo
Tel: +20 2 390 96 69
Fax: +20 2 393 32 13
ROMANIA
ESAB Representative Office
Bucharest
Tel/Fax: +40 1 322 36 74
RUSSIA
LLC ESAB
Moscow
Tel: +7 095 543 9281
Fax: +7 095 543 9280
LLC ESAB
St Petersburg
Tel: +7 812 336 7080
Fax: +7 812 336 7060
Distributors
For addresses and phone
numbers to our distributors in
other countries, please visit our
home page
www.esab.com
ESAB AB
SE--695 81 L AXÅ
SWEDEN
Phone +46 584 81 000
www.esab.com
081016
Loading...
