ESAB Mig 5000i Instruction manual [es]

Aristo®

Mig5000i

460 V

Instrucciones de uso

0459 293 887 XL 20190927

Valid for: serial no. 950-xxx-xxxx

TABLA DE CONTENIDO

1

SEGURIDAD................................................................................................ 4

1.1 Significado de los símbolos.................................................................. 4

1.2 Advertencia de la Propuesta 65 de California ..................................... 4

1.3 Precauciones de seguridad................................................................... 4

1.4 Responsabilidad del usuario................................................................. 9

2

INTRODUCCIÓN.......................................................................................... 13

2.1 Equipo ..................................................................................................... 13

3

CARACTERÍSTICAS TÉCNICAS................................................................ 14

4

INSTALACIÓN ............................................................................................. 16

4.1 Instrucciones para el izaje..................................................................... 16

4.2 Posicionamiento..................................................................................... 16

4.3 Entrada principal .................................................................................... 16

4.4 Resistencia de terminación ................................................................... 17

5

FUNCIONAMIENTO..................................................................................... 18

5.1 Conexiones y dispositivos de control.................................................. 18

5.2 Encendido de la fuente de alimentación .............................................. 18

5.3 Control del ventilador ............................................................................ 19

5.4 Protección contra el sobrecalentamiento............................................ 19

5.5 Unidad de control remoto...................................................................... 19

6

MANTENIMIENTO ....................................................................................... 20

6.1 Limpieza del filtro de aire ...................................................................... 20

7

SOLUCIÓN DE PROBLEMAS .................................................................... 21

8

PEDIDOS DE REPUESTOS ........................................................................ 22

DIAGRAMA.......................................................................................................... 23

NÚMEROS DE PEDIDO ...................................................................................... 24

LISTA DE REPUESTOS ...................................................................................... 25

ACCESORIOS ..................................................................................................... 26

Se reserva el derecho de modificar las especificaciones sin previo aviso.

0459 293 887 © ESAB AB 2019

1 SEGURIDAD

1 SEGURIDAD

1.1 Significado de los símbolos

Según se utilizan en este manual: Significa ¡Atención! ¡Tenga cuidado!

¡PELIGRO!
Significa peligros inmediatos que, si no se evitan, causarán lesiones

personales graves o incluso la pérdida de la vida.

¡ADVERTENCIA!
Significa peligros potenciales que podrían causar lesiones personales o la

pérdida de la vida.

¡PRECAUCIÓN!
Significa peligros que podrían causar lesiones personales menores.

¡ADVERTENCIA!

Antes de utilizar el equipo, lea y comprenda el manual
de instrucciones y siga todas las etiquetas, las prácticas
de seguridad del empleador y las hojas de datos de
seguridad (SDS, por sus siglas en inglés).

1.2 Advertencia de la Propuesta 65 de California

¡ADVERTENCIA!

Los equipos de soldadura o corte producen humos o gases que contienen
sustancias químicas conocidas en el estado de California como causantes de
defectos de nacimiento y, en algunos casos, de cáncer. (Código de Sanidad y
Seguridad de California, Sección 25249.5 et seq).

¡ADVERTENCIA!

Este producto puede exponerlo a sustancias químicas, incluido plomo, conocidas
en el estado de California como causantes de cáncer, defectos de nacimiento u
otros daños reproductivos. Lávese las manos después de usarlo.

Para obtener más información, visite www.P65Warnings.ca.gov.

1.3 Precauciones de seguridad

¡ADVERTENCIA!

Estas precauciones de seguridad son para su protección. Resumen la información de
precaución de las distintas referencias enumeradas en la sección Información de
Seguridad Adicional. Antes de realizar los procedimientos de instalación u operación,
asegúrese de leer y respetar todas las precauciones de seguridad enumeradas
anteriormente, como también todos los manuales, hojas de datos de seguridad de
materiales, etiquetas, etc. Si no respeta las precauciones de seguridad, se podrían
ocasionar lesiones o incluso la muerte.

0459 293 887

- 4 -

© ESAB AB 2019

1 SEGURIDAD

PROTÉJASE Y PROTEJA A LAS OTRAS PERSONAS
Algunos procesos de soldadura, corte y ranurado son ruidosos y

requieren protección auditiva. El arco, al igual que el sol, emite rayos
ultravioletas (UV) y otras radiaciones y puede dañar la piel y los ojos.
El metal caliente puede causar quemaduras. La capacitación sobre el
uso adecuado de los procesos y del equipo es fundamental para
evitar accidentes. Por lo tanto:

1. Use un careta para soldar equipado con oscurecimiento adecuado para proteger su
rostro y los ojos cuando suelde o presencie una soldadura.

2. Use siempre gafas de seguridad con protección lateral en cualquier área de trabajo,
aun cuando también se requiera el uso de cascos para soldar, pantallas protectoras y
gafas protectoras.

3. Use una pantalla protectora con el filtro correcto y cubiertas protectoras para
protegerse los ojos, rostro, cuello y orejas de las chispas y los rayos del arco al operar
el equipo o al observar las operaciones. Adviértales a las personas que se
encuentran en el lugar que no deben mirar el arco ni exponerse a los rayos del arco
eléctrico o del metal caliente.

4. Use guantes de seguridad ignífugos, camisa gruesa de mangas largas, pantalones
sin dobladillo, calzado de caña alta y un casco o gorro para soldar para protegerse de
los rayos del arco, de las chispas calientes y del metal caliente. También se puede
requerir el uso de un delantal ignífugo como protección contra el calor irradiado y las
chispas.

5. Las chispas o metal calientes pueden caer en las mangas enrolladas, en los
dobladillos de los pantalones o en los bolsillos. Las mangas y los cuellos deben
mantenerse abotonados y no debe haber bolsillos abiertos en la parte delantera de la
vestimenta.

6. Proteja a las demás personas de los rayos del arco y de las chispas calientes con
paneles o cortinas no inflamables adecuados.

7. Use gafas protectoras sobre las gafas de seguridad al quitar la escoria o al esmerilar.
La escoria podría estar caliente y podría volar lejos del lugar de trabajo. Las personas
que se encuentran en el lugar también deben usar gafas protectoras sobre las gafas
de seguridad.

INCENDIOS Y EXPLOSIONES
El calor de las llamas y de los arcos puede ocasionar incendios. La

escoria caliente o las chispas también pueden ocasionar incendios y
explosiones. Por lo tanto:

1. Protéjase y proteja a los demás de chispas y metal caliente.

2. Retire todos los materiales combustibles y aléjelos del área de trabajo o cubra los
materiales con una cubierta protectora no inflamable. Los materiales combustibles
son, entre otros, madera, tela, aserrín, combustibles líquidos, gas combustible,
solventes, pinturas y papel de revestimiento, etc.

3. Las chispas calientes o el metal caliente pueden atravesar grietas o fisuras, pasar a
otros pisos o aberturas en la pared y ocasionar un fuego latente oculto en el piso de
abajo. Asegúrese de que estas aberturas estén protegidas de las chispas y del metal
caliente.

4. No suelde, corte ni realice trabajos con calor hasta que la pieza de trabajo se haya
limpiado completamente, de manera que en ella no haya sustancias que ocasionen
vapores tóxicos o inflamables. No realice trabajos con calor en contenedores
cerrados, ya que podrían explotar.

0459 293 887

- 5 -

© ESAB AB 2019

1 SEGURIDAD

5. Tenga a mano los equipos extintores de incendios para su uso inmediato, por
ejemplo, una manguera de jardín, baldes con agua, baldes con arena o un extintor de
incendios portátil. Asegúrese de estar capacitado para utilizar estos equipos.

6. No use los equipos fuera de los valores establecidos. Por ejemplo, un cable de
soldadura con sobrecarga puede recalentarse y ocasionar peligro de incendio.

7. Al finalizar las operaciones, inspeccione el área de trabajo para asegurarse de que no
haya chispas calientes ni metal caliente que pudiera ocasionar un incendio más tarde.
Use sistemas de detección de incendios si es necesario.

DESCARGA ELÉCTRICA
El contacto con piezas eléctricas con tensión y el suelo puede

ocasionar lesiones graves o incluso la muerte. NO use corriente de
soldadura de tipo CA en áreas húmedas, si el movimiento es reducido
o si hay riesgo de caída. Por lo tanto:

1. Asegúrese de que el bastidor de la fuente de alimentación (chasis) esté conectado al
sistema de puesta a tierra de la potencia de entrada.

2. Conecte la pieza de trabajo a una conexión de puesta a tierra adecuada.

3. Conecte el cable de trabajo a la pieza de trabajo. Si no hay conexión o si la conexión
es deficiente, usted puede quedar expuesto o exponer a otras personas a una
descarga mortal.

4. Use equipo con buen mantenimiento. Reemplace los cables gastados o dañados.

5. Mantenga todo seco, incluidos la vestimenta, el área de trabajo, los cables, el soporte
para electrodo/soplete y la fuente de alimentación.

6. Asegúrese de tener todas las partes del cuerpo aisladas tanto de la pieza de trabajo
como del suelo.

7. No se pare directamente sobre metal ni sobre el suelo cuando trabaja en lugares
estrechos o áreas húmedas; párese sobre tablas secas o sobre una plataforma
aislante y use calzado con suela de goma.

8. Colóquese guantes secos sin agujeros antes de encender la fuente de alimentación.

9. Apague la fuente de alimentación antes de quitarse los guantes.

10. Consulte la norma ANSI/ASC Z49.1 para conocer las recomendaciones específicas
relacionadas con la puesta a tierra. No confunda el conductor eléctrico con el cable
de puesta a tierra.

0459 293 887

CAMPOS ELÉCTRICOS Y MAGNÉTICOS
Podría ser peligroso. La corriente eléctrica que fluye a través de

cualquier conductor causa campos eléctricos y magnéticos (EMF)
localizados. La corriente de soldadura y corte crea EMF alrededor de
los cables de soldadura y máquinas de soldar. Por lo tanto:

- 6 -

© ESAB AB 2019

1 SEGURIDAD

1. Los soldadores que usan marcapasos deben consultar a su médico antes de soldar.
Los EMF podrían interferir con algunos marcapasos.

2. La exposición a EMF podría tener otras consecuencias para la salud que son
desconocidas.

3. Los soldadores deben utilizar los siguientes procedimientos para reducir la exposición
a EMF:

a) Pase el electrodo y los cables de trabajo juntos. Sujételos con cinta si es

posible.
b) Nunca debe enrollarse el cable de trabajo o soplete por el cuerpo.
c) No coloque el cuerpo entre los cables de trabajo y del soplete. Pase los cables

a un mismo lado del cuerpo.
d) Conecte el cable de trabajo a la pieza de trabajo lo más cerca posible al área

que se soldará.
e) Mantenga los cables y la fuente de alimentación de soldadura lo más lejos

posible del cuerpo.

HUMOS Y GASES
Los humos y gases pueden ocasionar molestias o daños,

especialmente en espacios reducidos. Los gases de protección
pueden causar asfixia. Por lo tanto:

1. Protéjase la cabeza de los humos. No respire los humos ni los gases.

2. Siempre debe contar con una ventilación adecuada en el área de trabajo ya sea por
medios naturales o mecánicos. No realice soldaduras, cortes ni ranuras en materiales
como acero galvanizado, acero inoxidable, cobre, zinc, plomo, berilio o cadmio a
menos que cuente con ventilación mecánica positiva. No respire los humos de estos
materiales.

3. No opere el equipo cerca de las operaciones de desengrasado y rociado. El calor o
arco puede reaccionar a los vapores de hidrocarburos clorados y formar fosgeno, un
gas altamente tóxico y otros gases irritantes.

4. Si experimenta una irritación momentánea en la vista, nariz o garganta mientras
opera el equipo, es una indicación de que no hay ventilación adecuada en el lugar.
Deje de trabajar y realice los pasos necesarios para mejorar la ventilación en el área
de trabajo. No siga operando el equipo si estas molestias físicas persisten.

5. Consulte la norma ANSI/ASC Z49.1 para obtener las recomendaciones específicas
relacionadas con la ventilación.

6. ADVERTENCIA: Cuando este producto se utiliza para soldar o cortar, produce humos
o gases que contienen químicos que el Estado de California considera como
causantes de malformaciones congénitas y, en algunos casos, cáncer (Código de
salud y seguridad de California §25249.5 y siguientes).

MANEJO DE CILINDROS
Si los cilindros se manejan incorrectamente, se pueden romper y

pueden liberar gas de forma violenta. Una ruptura repentina del
dispositivo de alivio o válvula del cilindro puede ocasionar lesiones o
incluso la muerte. Por lo tanto:

1. Coloque los cilindros lejos del calor, las chispas y las llamas. Nunca golpee un arco
en un cilindro.

2. Utilice el gas adecuado para el proceso y utilice el regulador de reducción de presión
adecuado diseñado para el cilindro de gas comprimido. No use adaptadores.
Mantenga las mangueras y los accesorios en buenas condiciones. Siga las
instrucciones de operación del fabricante para montar el regulador en un cilindro de
gas comprimido.

0459 293 887

- 7 -

© ESAB AB 2019

1 SEGURIDAD

3. Sujete siempre los cilindros en posición vertical con una cadena o correa a carretillas
de mano, carrocerías, bancos, paredes, postes o soportes adecuados. Nunca sujete
los cilindros a mesas de trabajo o accesorios en los que podrían formar parte de un
circuito eléctrico.

4. Cuando esté fuera de uso, mantenga las válvulas del cilindro cerradas. Coloque la
tapa de protección de la válvula si el regulador no está conectado. Sujete y mueva los
cilindros utilizando carretillas de mano adecuadas.

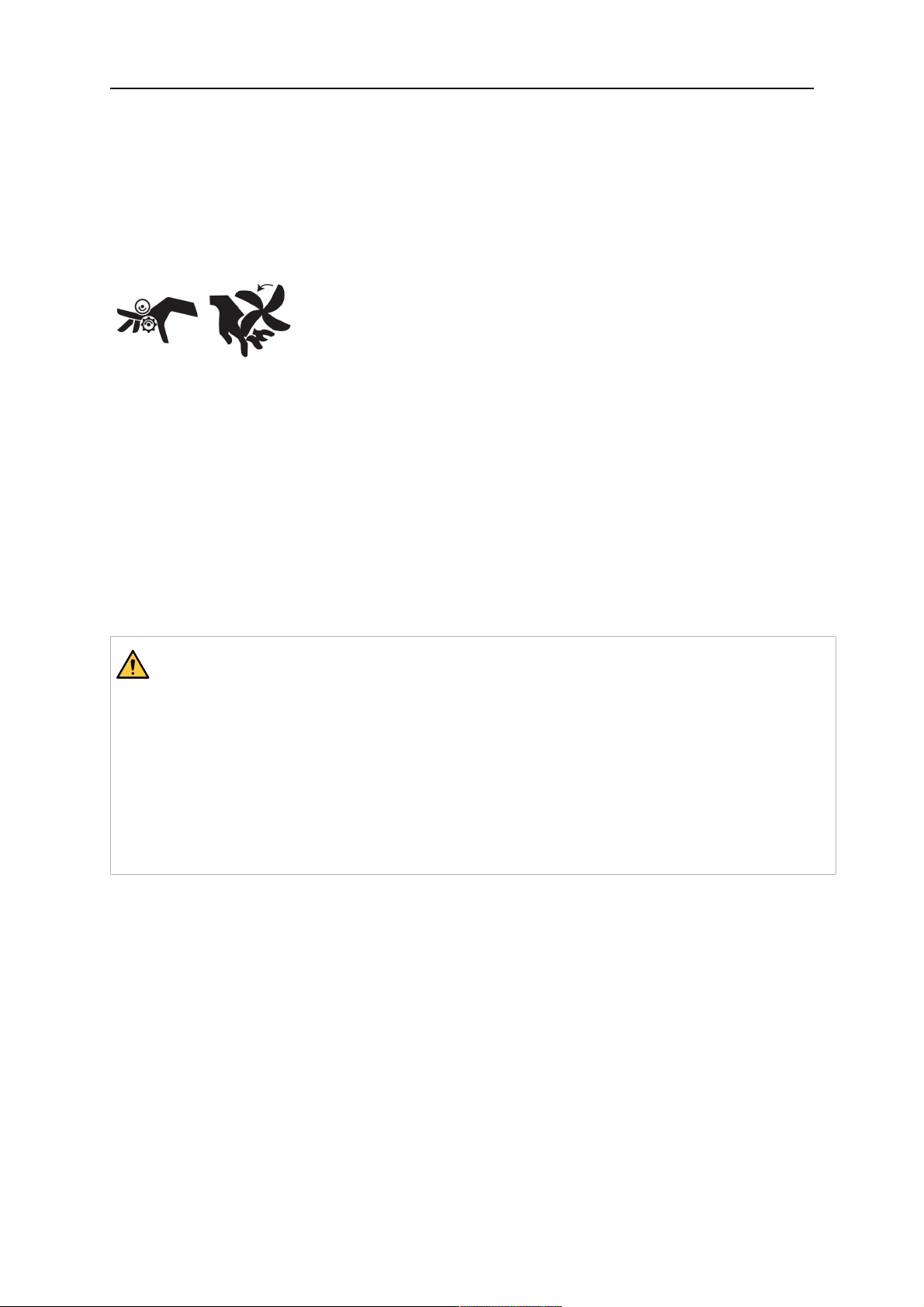

PIEZAS MÓVILES
Las piezas móviles, como ventiladores, rotores y correas,

pueden provocar lesiones. Por lo tanto:

1. Mantenga todos los paneles, las puertas, los dispositivos y las cubiertas cerrados y
bien seguros en su lugar.

2. Detenga el motor o los sistemas de alimentación antes de instalar o conectar la
unidad.

3. Si es necesario, solo personal calificado puede retirar cubiertas para realizar
mantenimiento o solucionar problemas

4. Para evitar el arranque accidental del equipo durante el servicio, desconecte el cable
negativo (-) de la batería.

5. Mantenga las manos, el cabello, la ropa holgada y las herramientas alejadas de las
piezas móviles.

6. Vuelva a instalar los paneles o las cubiertas y cierre las puertas cuando haya
finalizado el servicio y antes de arrancar el motor.

¡ADVERTENCIA!
LA CAÍDA DE EQUIPOS PUEDE CAUSAR LESIONES

• Utilice únicamente el cárcamo para izado para levantar la unidad. NO use
mecanismos de rodadura, cilindros de gas o cualquier otro accesorio.

• Utilice el equipo de capacidad adecuada para levantar y sostener la unidad.

• Si usa un montacargas para mover la unidad, asegúrese de que las horquillas
tengan el largo suficiente como para extenderse hasta el lado opuesto de la
unidad.

• Mantenga los cables y las cuerdas alejados de los vehículos en movimiento
cuando trabaje en una ubicación aérea.

0459 293 887

- 8 -

© ESAB AB 2019

1 SEGURIDAD

¡ADVERTENCIA!
MANTENIMIENTO DEL EQUIPO

El equipo defectuoso o sin el mantenimiento adecuado puede ocasionar
lesiones o incluso la muerte. Por lo tanto:

1. Los trabajos de instalación, reparación y mantenimiento siempre deben ser

2. Antes de realizar cualquier trabajo de mantenimiento dentro de una fuente

3. Mantenga los cables, el conductor a tierra, las conexiones, el cable de

4. No haga mal uso del equipo ni de los accesorios. Mantenga el equipo lejos

5. Mantenga todos los dispositivos de seguridad y cubiertas de gabinetes en su

6. Utilice el equipo solo con el fin indicado. No realice ninguna modificación.

realizados por personal calificado. No realice ningún trabajo eléctrico a
menos que esté capacitado para hacerlo.

de alimentación, desconecte la fuente de alimentación de la energía
eléctrica de entrada.

alimentación y la fuente de alimentación en buenas condiciones de
operación. No opere ningún equipo que se encuentre en malas condiciones.

de las fuentes de calor como hornos, de las áreas húmedas como charcos
de agua, aceite o grasa, de las atmósferas corrosivas y de las inclemencias
del tiempo.

lugar y en buenas condiciones.

¡PRECAUCIÓN!
INFORMACIÓN DE SEGURIDAD ADICIONAL

Para obtener más información sobre las prácticas seguras correspondientes al
equipo de corte y soldadura por arco eléctrico, solicite al proveedor una copia
del documento "Precauciones y prácticas seguras para arco, corte y ranurado",
formulario 52-529.

Le recomendamos que lea las siguientes publicaciones:

1. ANSI/ASC Z49.1 - “Safety in Welding and Cutting”

2. AWS C5.5 - “Recommended Practices for Gas Tungsten Arc Welding”

3. AWS C5.6 - “Recommended Practices for Gas Metal Arc welding”

4. AWS SP - “Safe practices” - Reprint, Welding Handbook

5. ANSI/AWS F4.1 - “Recommended Safe Practices for Welding and Cutting of

Containers That Have Held Hazardous Substances”

6. OSHA 29 CFR 1910 - "Safety and health standards"

7. CSA W117.2 - "Code for safety in welding and cutting"

8. NFPA Standard 51B, “Fire Prevention During Welding, Cutting, and Other

Hot Work"

9. CGA Standard P-1, “Precautions for Safe Handling of Compressed Gases in

Cylinders”

10.ANSI Z87.1, "Occupational and Educational Personal Eye and Face

Protection Devices"

1.4 Responsabilidad del usuario

Los usuarios del equipo ESAB tienen la absoluta responsabilidad de garantizar que toda
persona que trabaje con el equipo o cerca de este respete todas las precauciones de
seguridad correspondientes. Las precauciones de seguridad deben cumplir con los
requisitos que se aplican a este tipo de equipo. Se deben tener en cuenta las siguientes
recomendaciones, además de las regulaciones estándar que se aplican en el lugar de
trabajo.

0459 293 887

- 9 -

© ESAB AB 2019

1 SEGURIDAD

Todo trabajo debe ser realizado por personal capacitado que esté familiarizado con la
operación del equipo. La operación incorrecta del equipo podría generar situaciones
peligrosas que pueden ocasionar lesiones al operador y daños al equipo.

1. Toda persona que utilice el equipo debe estar familiarizada con:
○ su operación
○ la ubicación de las paradas de emergencia
○ su función
○ las precauciones de seguridad correspondientes
○ las operaciones de soldadura y corte u otras operaciones aplicables del equipo

2. El operador debe garantizar que:
○ no haya ninguna persona no autorizada en el área de trabajo cuando se

arranque el equipo

○ no haya ninguna persona sin protección cuando se golpee el arco o se inicie el

trabajo con el equipo

3. El lugar de trabajo debe:
○ ser adecuado para la operación
○ estar libre de corrientes de aire

4. Equipo de seguridad personal:
○ Use siempre el equipo de seguridad personal recomendado, como gafas

protectoras, prendas ignífugas y guantes de seguridad

○ No use accesorios que suelen quedar holgados, como bufandas, pulseras,

anillos, etc. que podrían quedar atrapados u ocasionar quemaduras

5. Precauciones generales:
○ Asegúrese de que el cable de retorno esté bien conectado
○ Los trabajos en el equipo de alta tensión solo pueden ser realizados por un

electricista calificado

○ El equipo extintor de incendios adecuado debe estar muy cerca y claramente

marcado

○ No se debe realizar la lubricación ni el mantenimiento del equipo durante la

operación

¡ADVERTENCIA!

El corte y la soldadura por arco pueden ser perjudiciales para usted y otras
personas. Tome precauciones al soldar y cortar.

0459 293 887

- 10 -

© ESAB AB 2019

1 SEGURIDAD

DESCARGA ELÉCTRICA: peligro de muerte

CAMPOS ELÉCTRICOS Y MAGNÉTICOS: pueden ser peligrosos para la
salud

• Instale y conecte a tierra la unidad según el manual de instrucciones.

• No toque las piezas eléctricas con tensión o electrodos con la piel, con
guantes húmedos ni con la ropa húmeda.

• Utilice elementos aislantes.

• Asegúrese de que la posición para trabajar sea segura

• Los soldadores que usan marcapasos deben consultar a su médico antes
de soldar. Los EMF podrían interferir con algunos marcapasos.

• La exposición a EMF podría tener otras consecuencias para la salud que
son desconocidas.

• Los soldadores deben utilizar los siguientes procedimientos para minimizar
la exposición a EMF:

○ Pase el electrodo y los cables de trabajo juntos a un mismo lado del

cuerpo. Sujételos con cinta si es posible. No coloque el cuerpo entre
los cables de trabajo y del soplete. Nunca debe enrollarse el cable
de trabajo o soplete por el cuerpo. Mantenga los cables y la fuente
de alimentación de soldadura lo más lejos posible del cuerpo.

○ Conecte el cable de trabajo a la pieza de trabajo lo más cerca

posible al área que se soldará.

HUMOS Y GASES: pueden ser peligrosos para la salud

• Protéjase la cabeza de los humos.

• Utilice ventilación, extracción en el arco o ambas para expulsar los humos
y gases de la zona de respiración y del área en general.

ARCOS ELÉCTRICOS: pueden causar lesiones en los ojos y quemaduras
en la piel

• Protéjase los ojos y el cuerpo. Utilice la pantalla para soldar y las lentes
filtradoras correctas y use vestimenta protectora.

• Proteja a las personas que se encuentran en el lugar utilizando pantallas o
cortinas adecuadas.

RUIDO: el ruido excesivo puede dañar la audición

Protéjase los oídos. Utilice orejeras o alguna otra protección para los oídos.

PIEZAS MÓVILES: peligro de lesiones

• Mantenga todos los paneles, las puertas y las cubiertas cerrados y bien
seguros en su lugar. Si es necesario, solo personal calificado puede retirar
cubiertas para realizar mantenimiento o solucionar problemas. Vuelva a
instalar los paneles o las cubiertas y cierre las puertas cuando haya
finalizado el servicio y antes de arrancar el motor.

• Detenga el motor antes de instalar o conectar la unidad.

• Mantenga las manos, el cabello, la ropa holgada y las herramientas
alejadas de las piezas móviles.

0459 293 887

PELIGRO DE INCENDIO

• Las chispas (salpicaduras) pueden causar incendios. Asegúrese de que
no haya materiales inflamables cerca.

• Evite que se produzcan en contenedores cerrados.

- 11 -

© ESAB AB 2019

1 SEGURIDAD

SUPERFICIES A ALTA TEMPERATURA: las piezas pueden provocar
quemaduras

• No toque las piezas con las manos desprotegidas.

• Deje que transcurra el período de enfriamiento antes de trabajar en el
equipo.

• Para manipular las piezas calientes, utilice las herramientas adecuadas o
guantes de soldadura con aislamiento térmico para evitar quemaduras.

FUNCIONAMIENTO INCORRECTO: llame al servicio de asistencia de expertos en
caso de falla.

¡PROTÉJASE Y PROTEJA A LAS OTRAS PERSONAS!

¡ADVERTENCIA!

No utilice la fuente de alimentación para descongelar las tuberías congeladas.

¡PRECAUCIÓN!

Este producto está destinado únicamente a la soldadura por arco.

ESAB cuenta con una gran variedad de accesorios de soldadura y equipos de
protección personal a la venta. Para obtener información relacionada con pedidos,
comuníquese con su distribuidor local de ESAB o visite nuestro sitio web.

0459 293 887

- 12 -

© ESAB AB 2019

2 INTRODUCCIÓN

2 INTRODUCCIÓN

La Mig 5000i es una fuente de alimentación para soldadura GMAW (MIG/MAG) que también
se puede utilizar para soldadura SMAW (MMA).

El manual es válido para:

• Mig 5000i

La fuente de alimentación se diseñó para usarse con las unidades de alimentación de hilo
Aristo Feed 3004 o Aristo Feed 4004HD para soldadura manual.

Los accesorios de ESAB correspondientes al producto se detallan en el capítulo
"ACCESORIOS" de este manual.

2.1 Equipo

La fuente de alimentación se suministra completa con resistencia de terminación, un cable
de retorno de 5m y un manual de instrucciones.

0459 293 887

- 13 -

© ESAB AB 2019

3 CARACTERÍSTICAS TÉCNICAS

3 CARACTERÍSTICAS TÉCNICAS

Mig 5000i
Tensión de red 460V ±10%, 3~ 60Hz
Alimentación eléctrica S

Z

scmin
máx

0,011Ω

14,54MVA

Corriente primaria

I

GMAW (MIG/MAG)

máx

I

GTAW (TIG)

máx.

I

SMAW (MMA)

máx

37 A

30 A

38 A

Demanda de energía sin carga en el modo de ahorro de energía, 6,5minutos después de
soldar

GTAW/GMAW (TIG/MIG) 36 W
SMAW (MMA) 43 W

Rango de tensión/corriente

GMAW (MIG/MAG) 8 - 60V/16 - 500A
GMAW (MIG/MAG), panel de control M2 8 - 42 V
SMAW (MMA) 4 - 500A
Carga admisible en GMAW (MIG/MAG)
Factor de intermitencia de un 60 % 500 A / 39 V
Factor de intermitencia de un 100% 400 A / 34 V
Carga admisible en TIG
Factor de intermitencia de un 60 % 500 A / 30 V
Factor de intermitencia de un 100% 400 A / 26 V
Carga admisible en SMAW (MMA)
Factor de intermitencia de un 60 % 500 A / 40 V
Factor de intermitencia de un 100% 400 A / 36 V
Factor de potencia con corriente máxima (I2)

SMAW/GTAW/GMAW (MMA/TIG/MIG) 0,90
Rendimiento con corriente máxima (I2)

SMAW (MMA) 85 %
GTAW (TIG) 82 %
GMAW (MIG) 84 %

Tensión de circuito abierto U0máx.

GMAW (MIG/MAG) sin función VRD 1) 72 - 88 V
SMAW (MMA) sin función VRD 1) 68 - 80 V
GMAW (MIG/MAG), SMAW (MMA), función

59 V

VRD desactivada 2)
Función VRD activada 2) < 35 V
Temperatura de funcionamiento 14 a 104 °F

(-10 a +40°C)

0459 293 887

- 14 -

© ESAB AB 2019

3 CARACTERÍSTICAS TÉCNICAS

Temperatura de transporte -4 a 131 °F

(-20 a +55°C)

Mig 5000i

Dimensiones (largo × ancho × alto)

sin unidad de enfriamiento
con unidad de enfriamiento

24,6 × 15,5 × 19,5”
(625 × 394 × 496 mm)

24,6 × 15,5 × 30,6”
(625 × 394 × 776 mm)

Presión acústica ponderada A continua <70db
Peso sin unidad de refrigeración

con unidad de enfriamiento

150 lb (68 kg)
194 lb (88 kg)

Transformador de clase aislante H

Clase de protección de la carcasa IP23
Clase de aplicación

1)

Válido para fuentes de alimentación sin especificación VRD en la placa de características.

2)

Válido para fuentes de alimentación con especificación VRD en la placa de
características. La función VRD se explica en el manual de instrucciones del panel de
control si el panel tiene esa función.

Ciclo de trabajo

El factor de intermitencia define el tiempo como porcentaje de un período de diez minutos
que puede soldar o cortar a una cierta carga sin sobrecarga. El factor de intermitencia es
válido para 40°C/104°F o inferior.

Clase de protección de la carcasa

El código IP indica la clase de protección de la carcasa (por ejemplo, el grado de protección
contra la penetración de agua u objetos sólidos).

Los equipos de la clase IP23 pueden utilizase tanto en interiores como al aire libre.

Clase de aplicación

El símbolo indica que la fuente de alimentación está diseñada para ser utilizada en áreas
con mayor peligro eléctrico.

0459 293 887

- 15 -

© ESAB AB 2019

4 INSTALACIÓN

4 INSTALACIÓN

La instalación debe ser realizada por un profesional.

¡NOTA!
Requisitos de la alimentación eléctrica

Este equipo cumple con la norma IEC 61000-3-12 siempre que la potencia de
cortocircuito sea mayor o igual a S

suministro del usuario y el sistema público. Es responsabilidad del instalador o del
usuario del equipo el garantizar, mediante una consulta al operador de la red de
distribución si es necesario, que el equipo solo está conectado a un suministro con
una potencia de cortocircuito mayor o igual a S

el capítulo de DATOS TÉCNICOS.

4.1 Instrucciones para el izaje

en el punto de interfaz entre la fuente de

scmin

scmin

Consulte los datos técnicos en

Fuente de alimentación Carrete y fuente de

alimentación

Carrete 2 y fuente de
alimentación

4.2 Posicionamiento

Coloque la fuente de alimentación de soldadura de manera que las entradas y salidas del
aire de refrigeración no estén obstruidas.

4.3 Entrada principal

¡ADVERTENCIA!

¡LAS DESCARGAS ELÉCTRICAS PUEDEN SER MORTALES! SE DEBEN TOMAR
MEDIDAS DE PRECAUCIÓN PARA PROPORCIONAR LA MÁXIMA PROTECCIÓN
CONTRA DESCARGAS ELÉCTRICAS. ASEGÚRESE DE QUE TODA LA ENERGÍA
ESTÉ CORTADA ABRIENDO EL INTERRUPTOR DE DESCONEXIÓN DE LA LÍNEA
(PARED) CUANDO LAS CONEXIONES ELÉCTRICAS SE HAGAN HACIA LA
FUENTE DE ALIMENTACIÓN. ASEGÚRESE DE REVISAR LOS CABLES DE
ENTRADA CON UN VOLTÍMETRO PARA CONFIRMAR QUE TODA LA ENERGÍA
ESTÉ CORTADA.

0459 293 887

- 16 -

© ESAB AB 2019

4 INSTALACIÓN

Compruebe que la unidad esté conectada a la tensión del suministro
eléctrico adecuado y que esté correctamente protegida con un fusible
del tamaño adecuado.

De acuerdo con la normativa, es necesario contar con una toma de
tierra de protección.

Placa de características con los datos para la conexión a la red
eléctrica

Tamaño recomendado de los fusibles y áreas mínimas de cables

Mig 5000i 460 V 3~60Hz
Tensión de red 460 V
Tamaño de cable de alimentación,

4G6

CU/AWG (mm2)

Corriente de fase, I RMS 28 A
Fusible Retardo 50 A

¡NOTA!

Tamaños según el Código Eléctrico Nacional para conductores de cobre de 90°C a
30°C de temperatura ambiente. No más de tres conductores en el cable o el canal de
cables. Deben respetarse los códigos locales si especifican tamaños distintos de los
mencionados anteriormente.

4.4 Resistencia de terminación

A fin de evitar interferencias, los extremos del
bus CAN deben estar equipados con
resistencias de terminación.

Un extremo del bus CAN está en el panel de
control, que tiene una resistencia de
terminación integral. El otro extremo de la
fuente de alimentación debe estar equipado
con la resistencia de terminación, como se
muestra a la derecha.

0459 293 887

- 17 -

© ESAB AB 2019

5 FUNCIONAMIENTO

5 FUNCIONAMIENTO

Las regulaciones generales de seguridad para manejar el equipo se detallan en el
capítulo "SEGURIDAD" de este manual. ¡Léalo atentamente antes de comenzar a
utilizar el equipo!

5.1 Conexiones y dispositivos de control

1. Conexión para el cable de corriente de

soldadura (+) (SMAW)

2. Conexión para el control remoto 7. Conexión para la corriente de soldadura a

3. Conexión para el cable de retorno (-) 8. Conexión para el cable de control a la

4. Interruptor de alimentación eléctrica

principal, 0/1/START (Arranque)

5. Luz indicadora blanca: alimentación

eléctrica ON (Encendido)

6. Luz indicadora naranja:

sobrecalentamiento

la unidad de alimentación de hilo

unidad de alimentación de hilo o para la
resistencia de terminación

9. Fusible de tensión de alimentación para la

unidad de alimentación, 42V

5.2 Encendido de la fuente de alimentación

Para encender la alimentación eléctrica, coloque el interruptor (3) en la posición "START".
Suelte el interruptor y este volverá a la posición "1".

Si la alimentación de la red eléctrica se debe interrumpir durante el proceso de soldadura, y
luego restaurarse, la fuente de alimentación permanecerá desenergizada hasta que el
interruptor se gire manualmente de nuevo a la posición "START".

0459 293 887

- 18 -

© ESAB AB 2019

5 FUNCIONAMIENTO

Para apagar la unidad, coloque el interruptor en la posición "0".
En el caso que se interrumpa el suministro de alimentación eléctrica o que la fuente de

alimentación esté apagada de manera normal, los datos de la soldadura se almacenarán de
modo que estén disponibles la próxima vez que se inicie la unidad.

5.3 Control del ventilador

Los ventiladores de la fuente de alimentación continúan funcionando durante unos 6,5
minutos una vez finalizada la soldadura y la fuente de alimentación pasa al modo de ahorro
de energía. Los ventiladores vuelven a funcionar cuando se reinicia la soldadura.

Los ventiladores funcionan a una velocidad baja para las corrientes de soldaduras de hasta
180 A, y funcionan a toda velocidad para corrientes más elevadas.

5.4 Protección contra el sobrecalentamiento

La fuente de alimentación tiene tres disparos por sobrecarga térmica que funcionan si la
temperatura interna es demasiado alta interrumpiendo la corriente de soldadura e
iluminando la luz indicadora naranja en la parte delantera de la unidad. Se restablecen
automáticamente cuando ha disminuido la temperatura.

5.5 Unidad de control remoto

La versión del programa en U8 debe ser 1.20 o superior. Las fuentes de alimentación con
paneles de control integrales deben tener la versión del programa 1.21 o superior, a fin de
que el control remoto funcione correctamente.

Cuando se conecta el control remoto, la fuente de alimentación y la unidad de alimentación
de hilo están en el modo de control remoto; los botones y las perillas están bloqueados. Las
funciones solo pueden ajustarse a través de la unidad remota.

Si la unidad de control remoto no se utiliza, la unidad de control remoto se debe desconectar
de la fuente de alimentación/unidad de alimentación de hilo, de lo contrario permanecerá en
el modo de control remoto.

Para obtener más información sobre el funcionamiento de la unidad de control remoto,
consulte el manual de instrucciones del panel de control.

0459 293 887

- 19 -

© ESAB AB 2019

6 MANTENIMIENTO

6 MANTENIMIENTO

¡NOTA!

El mantenimiento regular es muy importante para un funcionamiento seguro y
confiable.

Solo las personas que cuenten con el conocimiento adecuado sobre electricidad (personal
autorizado) pueden retirar las placas de seguridad para conectar o realizar un trabajo de
reparación o mantenimiento en el equipo de soldar.

¡PRECAUCIÓN!

Todos los compromisos asumidos por el proveedor en la garantía se dejan de aplicar
si el cliente intenta realizar algún trabajo para rectificar las fallas del producto durante
el período de garantía.

6.1 Limpieza del filtro de aire

1. Suelte la tapa de la cubierta con el
filtro de polvo (1).

2. Gire hacia afuera la placa de la
cubierta (2).

3. Extraiga el filtro de polvo (3).

4. Sople el filtro con aire comprimido a
una presión reducida para limpiarlo.

5. Sustituya el filtro con la malla más
fina en el lado de la placa de la
cubierta (2).

6. Vuelva a colocar la placa de la
cubierta con el filtro.

0459 293 887

- 20 -

© ESAB AB 2019

7 SOLUCIÓN DE PROBLEMAS

7 SOLUCIÓN DE PROBLEMAS

Antes de avisar a un técnico del servicio autorizado, efectúe las siguientes comprobaciones.

Tipo de falla Acción

No se forma el arco. • Asegúrese de que el interruptor de

alimentación eléctrica esté encendido.

• Asegúrese de que los cables de
corriente de soldadura y retorno estén
correctamente conectados.

• Asegúrese de que el valor de corriente
seleccionado sea el adecuado.

Se interrumpe el suministro de corriente
durante la soldadura.

• Compruebe si los disparos por
sobrecarga térmica han funcionado
(indicado por la luz naranja en el panel
delantero).

• Compruebe los fusibles de la
instalación eléctrica.

Los disparos por sobrecarga térmica operan
con frecuencia.

• Compruebe si los filtros de aire están
obstruidos.

• Cerciórese de no estar sobrepasando
los valores nominales de la fuente de
alimentación (es decir, de no estar
sobrecargando la fuente).

La soldadura es deficiente. • Asegúrese de que los cables de

corriente de soldadura y retorno estén
correctamente conectados.

• Asegúrese de que el valor de corriente
seleccionado sea el adecuado.

• Compruebe que se usa el cable de
soldadura correcto.

• Compruebe los fusibles de la
instalación eléctrica.

0459 293 887

- 21 -

© ESAB AB 2019

8 PEDIDOS DE REPUESTOS

8 PEDIDOS DE REPUESTOS

Mig 5000i está diseñada y probada de acuerdo con las normas internacionales y europeas
IEC/EN60974-1/-2 y EN60974-10.

Es obligación de la unidad de servicio que ha llevado a cabo el servicio o la reparación
asegurarse de que el equipo siga cumpliendo las normas mencionadas.

¡PRECAUCIÓN!

Las reparaciones y los trabajos eléctricos deben ser realizados por un técnico del
servicio autorizado de ESAB. Utilice solo piezas usadas y repuestos originales de
ESAB.

Las piezas de repuesto y de desgaste se pueden solicitar a través del distribuidor de ESAB
más cercano. Consulte esab.com. Al realizar el pedido, detalle el tipo de producto, número
de serie, designación y número de repuesto de acuerdo con la lista de repuestos. Esto
facilita el envío y garantiza la correcta entrega.

0459 293 887

- 22 -

© ESAB AB 2019

DIAGRAMA

DIAGRAMA

0459 293 887

- 23 -

© ESAB AB 2019

NÚMEROS DE PEDIDO

NÚMEROS DE PEDIDO

Ordering no. Denomination Product

0459 230 884 Welding power source Mig 5000i
0459 839 020 Spare parts list Mig 5000i, Mig U5000i,

Mig5000iWeldCloud™,
MigU5000iWeldCloud™

La documentación técnica está disponible en Internet, en: www.esab.com

0459 293 887

- 24 -

© ESAB AB 2019

LISTA DE REPUESTOS

LISTA DE REPUESTOS

Item N.º de pedido Denominación

1 0458 398 001 Filtro
2 0458 383 991 Rejilla delantera

0459 293 887

- 25 -

© ESAB AB 2019

ACCESORIOS

ACCESORIOS

0458 530 880 Trolley

0558 102 236 HD Trolley 2-Cyl
0558 102 311 Kit Bracket 4004i for HD Trolley
0458 731 880

0278 300 401

Guide pin
Insulating bushing (B), included in guide pin

0459 145 880 Autotransformer TUA2

0459 491 910 Remote control adapter RA12 12 pole

For analogue remote controls to CAN based
equipment.

0459 491 880 Remote control unit MTA1 CAN

GMAW: wire feed speed and voltage
SMAW: current and arc force
GTAW: current, pulse and background current

0459 491 882 Remote control unit M1 10Prog CAN

Choice of one of 10 programs
GMAW: voltage deviation
GTAW and SMAW: current deviation

0459 293 887

- 26 -

© ESAB AB 2019

ACCESORIOS

0459 491 883 Remote control unit AT1 CAN

SMAW and GTAW: current

0459 491 884 Remote control unit AT1 CF CAN

SMAW and GTAW: rough and fine setting of
current.

Remote control cable 4 pole - 12 pole

0459 554 884 0.8 ft (0.25 m)
0459 554 880 16.4 ft (5 m)
0459 554 881 32.9 ft (10 m)
0459 554 882 49.4 ft (15 m)
0459 554 883 82.0 ft (25 m)

0459 293 887

- 27 -

© ESAB AB 2019

ACCESORIOS

Connection set CAN 12-12 pole

0456 528 880 5.6 ft (1.7 m)
0456 528 890 16.4 ft (5 m)
0456 528 881 32.9 ft (10 m)
0456 528 882 49.4 ft (15 m)
0456 528 883 82.0 ft (25 m)
0456 528 884 115 ft (35 m)

Connection set air-cooled CAN 12-10 pole

0456 528 960 5.6 ft (1.7 m)
0456 528 961 16.4 ft (5 m)
0456 528 962 32.9 ft (10 m)

Connection set water CAN 12-12 pole

0456 528 885 5.6 ft (1.7 m)
0456 528 895 16.4 ft (5 m)
0456 528 886 32.9 ft (10 m)
0456 528 887 49.4 ft (15 m)
0456 528 888 82.0 ft (25 m)
0456 528 889 115 ft (35 m)

Connection set water CAN 12-10 pole

0459 528 970 5.6 ft (1.7 m)
0459 528 971 16.4 ft (5 m)
0459 528 972 32.9 ft (10 m)
0459 528 973 49.4 ft (15 m)
0459 528 974 82.0 ft (25 m)
0459 528 975 115 ft (35 m)

Connection set air-cooled CAN 12-10 pole

0459 528 960 5.6 ft (1.7 m)
0459 528 961 16.4 ft (5 m)
0459 528 962 32.9 ft (10 m)

0459 293 887

- 28 -

© ESAB AB 2019

ACCESORIOS

0700 006 897 Return cable 16.4 ft (5 m), 2/0 AWG

0459 579 880 MMC kit for power source Mig

0459 293 887

- 29 -

© ESAB AB 2019

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
