Aristo®

Mig 4004i Pulse

Kasutusjuhend

0463 331 001 EE 20150108 Valid for: 240-xxx-xxxx

SISUKORD

1 OHUTUS ............................................................................................................... 4

2 SISSEJUHATUS ................................................................................................... 7

2.1 Varustus................................................................................................................7

3 TEHNILISED ANDMED ........................................................................................ 8

4 PAIGALDAMINE................................................................................................. 10

4.1 Asukoht...............................................................................................................10

4.2 Tõstmisjuhised...................................................................................................10

4.3 Vooluvõrk............................................................................................................ 11

5 KASUTAMINE..................................................................................................... 14

5.1 Ühendused ja juhtimisseadmed .......................................................................15

5.2 Sümbolid.............................................................................................................15

5.3 Keevitus- ja tagasivoolukaabli ühendus..........................................................15

5.4 Vooluallika sisse-/väljalülitamine .....................................................................15

5.5 Ventilaatori juhtimine .........................................................................................16

5.6 Ülekuumenemiskaitse .......................................................................................16

5.7 VRD (pinge vähendamise seade)...................................................................... 16

5.8 Kaugjuhtimisseade ............................................................................................ 16

5.9 MIG/MAG ja isekaitstud täidistraadiga keevitus .............................................16

6 HOOLDAMINE.................................................................................................... 17

6.1 Kontrollimine ja puhastamine ...........................................................................17

6.2 keevituspõleti ..................................................................................................... 17

7 VEAOTSING ....................................................................................................... 18

8 VARUOSADE TELLIMINE.................................................................................. 19

SKEEM.......................................................................................................................20

TELLIMISNUMBRID ..................................................................................................21

VARUOSADE LOETELU ...........................................................................................22

TARVIKUD ................................................................................................................. 23

Jätame endale õiguse teha muudatusi ilma ette teatamata.

0463 331 001 © ESAB AB 2015

1 OHUTUS

ESAB keevitusseadmete kasutajad on kohustatud tagama, et igaüks, kes töötab seadmega või selle läheduses, järgiks kõiki asjakohaseid ohutusabinõusid. Ohutusabinõud peavad vastama antud seadme tüübile kehtestatud nõuetele. Lisaks tavapärastele töökohale kehtestatud eeskirjadele tuleb järgida allpool esitatud soovitusi.

Kõiki töid peavad teostama hea väljaõppe saanud ja seadme tööga hästi kursis olevad töötajad. Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel võib viga saada operaator või kahjustada seade.

1. Kõik, kes kasutavad seadmeid, peavad olema kursis: ○ selle töö ○ hädaseiskamislülitite asukoha ○ selle talitluse ○ asjakohaste ohutusabinõude ○ keevitamise ja lõikamise või seadme muu kohase kasutamisega

2. Operaator peab tagama, et: ○ seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut ○ kaare käivitamisel või seadmega töö alustamisel poleks keegi kaitsevahendita

3. Töökoht peab: ○ vastama otstarbele ○ seal ei tohi olla tuuletõmmet

4. Isikukaitsevahendid: ○ Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid, leegikindlad

riided, kaitsekindad

○ Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid, sõrmused jms, mis

võivad kinni kiiluda või põletushaavu tekitada

5. Üldised ohutusabinõud: ○ Veenduge, et tagasivoolukaabel on turvaliselt ühendatud ○ Kõrgpingeseadmetega seotud töid võib teostada ainult väljaõppinud elektrik ○ Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja paigutatud

käepäraselt

○ Seadmete määrimist ja hooldust ei tohi viia läbi nende töötamise ajal

HOIATUS!

Ärge kasutage keevitusvooluallikat külmunud torude sulatamiseks.

0463 331 001

- 4 -

1 OHUTUS

HOIATUS!

Kaarkeevitus ja -lõikamine võivad vigastada teid ennast ja teisi. Kasutage keevitamisel ja lõikamisel ettevaatusabinõusid. Küsige tööandjalt ohutustava kohta, mis peab põhinema tootja ohuandmetel.

ELEKTRILÖÖK – Võib tappa!

• Keevitusseadme paigaldus ja maandus peavad vastama kehtivatele normidele.

• Ärge puutuge pingestatud elektrilisi osi või elektroode ei paljakäsi, märgade kinnaste ega rõivastega.

• Isoleerige ennast maast ja töödeldavast detailist

• Tagage endale ohutu tööasend

AEROSOOLID JA GAASID – Võivad olla tervisele ohtlikud

• Hoidke pead aerosoolidest kaugel

• Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et juhtida aerosoolid ja gaasid sissehingamistsoonist ja lähiümbrusest kõrvale

KEEVITUSKIIRED – Võivad vigastada silmi ja tekitada põletushaavu

• Kaitske oma silmi ja keha. Kasutage õiget keevitusmaski ja filterklaasi ning kandke kaitserõivaid

• Kaitske juuresviibijad sobivate varjete või kardinatega

TULEOHT

• Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Seepärast veenduge, et läheduses ei oleks kergestisüttivaid materjale.

MÜRA – Liigne müra võib kahjustada kuulmist

• Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid. Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid

• Hoiatage juuresviibijaid ohu eest

TALITLUSHÄIRE – Talitlushäirete korral kutsuge spetsialist appi.

Enne paigaldamist või tööle hakkamist peate lugema ja mõistma kasutusjuhendit.

KAITSKE ENNAST JA TEISI!

ETTEVAATUST!

See toode on ettenähtud ainult kaarkeevituseks.

0463 331 001

ETTEVAATUST!

Enne paigaldamist või tööle hakkamist peate lugema ja mõistma kasutusjuhendit.

- 5 -

1 OHUTUS

ETTEVAATUST!

Klass A seadmed ei ole mõeldud kasutamiseks elurajoonides, kus elektrivoolu saadakse avalikust madalpingevõrgust. Neis kohtades võib esineda raskusi klass A seadmete elektromagnetilise ühilduvuse tagamisel juhtivuslike või kiirguslike häiringute tõttu.

TÄHELEPANU! Kõrvaldage elektroonikaseadmed

ringlussevõturajatises!

Järgides Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja selle rakendamist siseriikliku õiguse kohaselt, tuleb kasutuskõlbmatuks muutunud elektri- ja/või elektroonikaseadmed kõrvaldada ringlussevõturajatises.

Seadmete eest vastutava isikuna on Teie kohustuseks hankida teavet volitatud kogumisjaamade kohta.

Lisateabe saamiseks pöörduge lähima ESAB'i toodete edasimüüja poole.

ESAB varustab teid kõigi keevitamisel vajalike kaitsevahendite ja tarvikutega.

0463 331 001

- 6 -

2 SISSEJUHATUS

Mig 4004i Pulse on keevitusvooluallikas MIG/MAG keevituseks impulssvooluga.

Vooluallikas on mõeldud kasutamiseks koos traadi etteandemehhanismiga Feed 3004/4804 juhtpaneeliga U6.

Selle ESAB toote tarvikud leiate käesoleva käsiraamatu peatükist "TARVIKUD".

2.1 Varustus

Toiteallikad on varustatud järgmisega.

• 5 m tagasivoolukaabel koos maandusklambriga

• 5 m toitekaabel koos 32-amprise konnektoriga

• keevitusvooluallika kasutusjuhend

0463 331 001

- 7 -

3 TEHNILISED ANDMED

Mig 4004i Pulse Võrgupinge 380–440 V, +/–10%, 3–50/60 Hz Vooluvõrk S

Primaarvool I

scmin

max

1,8 MVA

28 A

Tühijooksuvõimsus 40 W Seadistusvahemik (DC, alalisvool)

MIG/MAG 16 A / 15 V - 400 A / 34 V MMA 16 A / 21 V - 400 A / 36 V TIG 4 A / 10 V - 400 A / 34 V

MIG/MAG keevitusel lubatud koormus

60 % koormustsükkel 400 A / 34,0 V 100% koormustsükkel 300 A / 29,0 V

MMA keevitusel lubatud koormus

60 % koormustsükkel 400 A / 36,0 V 100% koormustsükkel 300 A / 32,0 V

TIGi lubatud koormus

60 % koormustsükkel 400 A / 26,0 V 100% koormustsükkel 300 A / 22,0 V

Võimsustegur maksimaalvoolu korral 0,94 Efektiivsus maksimaalvoolu korral 88 % Tühijooksupinge

VRD funktsioon välja lülitatud VRD funktsioon sisse lülitatud

55V <35V

Töötemperatuur –10 kuni +40 °C Transportimise temperatuur –20 kuni +55 °C Püsiv helirõhk tühikäigul <70 db (A) Mõõtmed p × l × k 610 × 250 × 445 mm Kaal 44,5 kg Isolatsiooniklass H Kesta klass IP 23 Rakendusklass

VRD funktsiooni kirjelduse leiate juhtpaneeli kasutusjuhendist.

Vooluvõrk, S

sc min

Võrgu minimaalne lühisvõimsus kooskõlas IEC 61000-3-12-ga.

Koormatavus

Koormatavus tähistab aega protsendina kümne-minutilisest perioodist, mille jooksul saate teatud koormusega keevitada või lõigata ilma ülekoormamise ohuta. Koormatavus kehtib 40 °C/104 °F juures.

0463 331 001

- 8 -

3 TEHNILISED ANDMED

Kesta klass IP kood tähistab kesta klassi, st kaitse astet tahkiste ja vee sissetungi vastu.

Tähistusega IP23 seadmed on mõeldud kasutamiseks nii sees kui väljas. Rakendusklass

Sümbol näitab, et toiteallikas on mõeldud kasutamiseks suurema elektriohuga aladel.

0463 331 001

- 9 -

4 PAIGALDAMINE

Paigaldamise peab teostama spetsialist.

ETTEVAATUST!

See toode on mõeldud tööstuslikuks kasutamiseks. Kodumajapidamistes kasutamisel võib see toode põhjustada raadiohäireid. Kohaste ettevaatusabinõude rakendamise vastutus lasub kasutajal.

4.1 Asukoht

Asetage keevitusvooluallikas nii, et selle jahutusõhu sisse- ja väljalaskeavad ei oleks takistatud.

4.2 Tõstmisjuhised

0463 331 001

- 10 -

4 PAIGALDAMINE

4.3 Vooluvõrk

TÄHELEPANU! Nõuded vooluvõrgule

Suure võimsusega seadmed võivad vooluvõrgust tuleva primaarvoolu tõttu mõjutada põhivõrgu voolukvaliteeti. Seega võivad mõnda tüüpi seadmete kohta (vt tehnilisi andmeid) kehtida ühenduse piirangud või nõuded, mis puudutavad maksimaalset lubatud võrgu impedantsi või nõutavat minimaalset vooluvõimsust ühenduskohas avaliku põhivõrguga. Sel juhul kohustub seadme paigaldaja või kasutaja veenduma, vajadusel jaotusvõrgu operaatoriga konsulteerides, et seadet võib ühendada.

0463 331 001

- 11 -

4 PAIGALDAMINE

TÄHELEPANU!

Keevitusvooluallika võib ühendada generaatoriga. Lisateabe saamiseks võtke ühendust ESAB’i volitatud teeninduse töötajatega.

Kontrollige, et keevitusseade oleks ühendatud õige vooluvõrgupingega ja kaitstud õige suurusega kaitsmega. Kaitsev maandusühendus peab olema vastavuses määrustega.

A. Andmesilt koos toiteühenduse andmetega

Soovitatavad kaitsme suurused ja minimaalsed kaablite ristlõiked

Mig 4004i Pulse Võrgupinge 380–440 V, +/–10%, 3–50/60 Hz Toitekaabli ristlõige Faasivool I

Uin 380V 22 A

eff

4G4 mm

Kaitse liigpingekaitse 25 A Kaitse CMCB-kaitse 32 A

Faasivool I

Uin 400V 19 A

eff

Kaitse liigpingekaitse 20 A Kaitse CMCB-kaitse 32 A

Faasivool I

Uin 440 V 18 A

eff

Kaitse liigpingekaitse 20 A Kaitse CMCB-kaitse 32 A

TÄHELEPANU!

Ülalpool toodud toitekaabli ristlõiked ja kaitsme suurused on vastavuses Rootsi määrustega. Need ei pruugi kehtida teistes riikides: veenduge, et kaabli ristlõige ja kaitsmete suurused vastaksid vastavatele riiklikele määrustele.

0463 331 001

- 12 -

4 PAIGALDAMINE

Ühenduste juhis

Vooluallikas on tehases ühendatud 400 V-ga. Muu toitepinge vajadusel tuleb trükkplaadil olev kaabel eemaldada ja asetada õigesse viiku. Vt pilti eespool. Eelmainitud toimingut võivad läbi viia vastavaid elektrialaseid teadmisi omavad isikud.

Toitekaabli vahetamine

Toitekaabli vahetamise korral tuleb teha korrektselt põhjaplaadi maandusühendus. Vt ülalpool olevalt pildilt, millises järjekorras asetatakse seibid, kruvid ja mutrid.

0463 331 001

- 13 -

5 KASUTAMINE

Seadmete käsitsemist puudutavad üldised ohutusnõuanded leiate käesoleva käsiraamatu peatükist "OHUTUS". Lugege see enne seadmete kasutuselevõttu läbi!

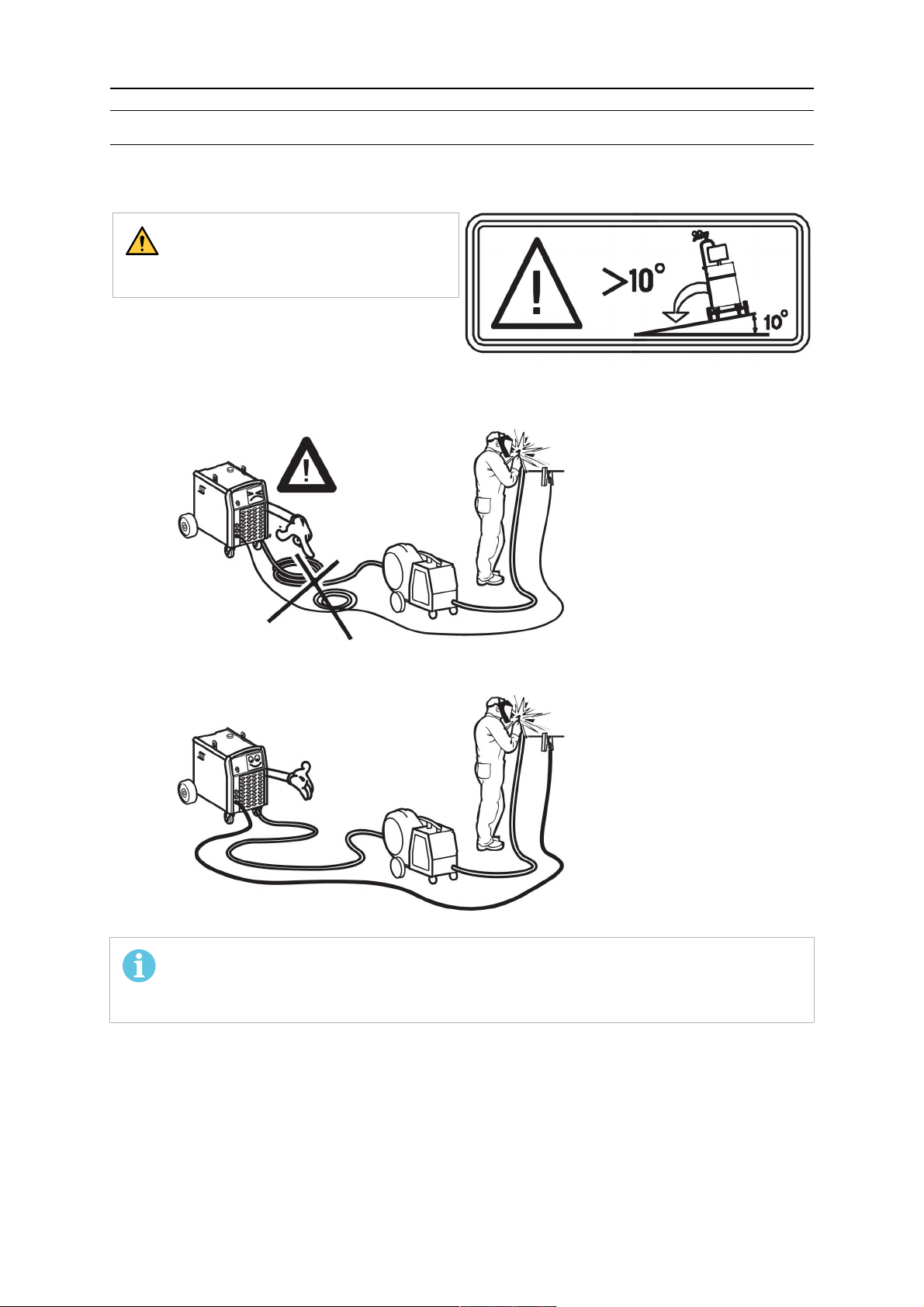

HOIATUS!

Kinnitage seadmed - eriti juhul kui pind on ebatasane või kaldus.

0463 331 001

TÄHELEPANU!

Et saavutada parimat võimalikku tulemust Mig lühikese impulsiga, ei tohi keevitus- ja tagasivoolukaablid olla pikemad kui 10 m.

- 14 -

5 KASUTAMINE

5.1 Ühendused ja juhtimisseadmed

1. Peatoitelüliti, 0 / 1 5. Ühendus (+): Keevituskaabel

2. Traadi etteandeseadme või

kaugjuhtimisseadme ühendus

3. Näidiktuli, oranž, ülekuumenemine 7. Etteandeseadme toitepinge kaitse 42 V, 10

4. Näidiktuli, valge, toide ON (sisse lülitatud) 8. Toitekaabel

6. Ühendus (-): tagasivoolukaabel

5.2 Sümbolid

Kaugjuhtimispult (2) Ülekuumenemine

(3)

Toide ON (sisse lülitatud) (4)

5.3 Keevitus- ja tagasivoolukaabli ühendus

Vooluallikal on kaks väljundit, plussklemm (+) ja miinusklemm (-) keevitus- ja tagasivoolukaablite ühendamiseks.

Ühendage tagasivoolukaabel vooluallika miinusklemmiga. Kinnitage tagasivoolukaabli ühendusklamber töödetailile ja tehke kindlaks, et töödetaili ja vooluallikal oleva tagasivoolukaabli väljundi vahel oleks hea ühendus.

5.4 Vooluallika sisse-/väljalülitamine

Lülitage vooluallikas sisse, keerates lüliti (1) asendisse „1”. Lülitage vooluallikas välja, keerates lüliti (1) asendisse „0”. Olenemata sellest, kas toimub ebaharilik voolukatkestus või vooluallikas lülitatakse välja tavapärasel moel, salvestatakse keevitusandmed ja need on saadaval seadme järgmisel käivitamisel.

0463 331 001

- 15 -

5 KASUTAMINE

5.5 Ventilaatori juhtimine

Vooluallikal on ajakontroll, mis hoiab ventilaatoreid töös 6,5 minutit pärast keevitamise lõppu, misjärel lülitub seade ümber energiasäästurežiimile. Keevitamise alustamisel hakkavad ka ventilaatorid taas tööle. Ventilaatorid töötavad vähendatud kiirusel keevitusvooluni kuni 200 A ja täiskiirusel suurema voolu korral.

5.6 Ülekuumenemiskaitse

Keevitusvooluallikal on kaitse ülekuumenemise eest, mis rakendub siis, kui sisetemperatuur muutub liiga kõrgeks. Kui see juhtub, siis keevitusvool katkeb ja juhtpaneelile kuvatakse veakood. Ülekuumenemiskaitse lähtestatakse automaatselt, kui temperatuur on langenud.

5.7 VRD (pinge vähendamise seade)

VRD funktsioon kindlustab, et keevituse mitteteostamise ajal ei ületa tühijooksupinge 35 V. Seda näitab süttinud VRD LED traadi etteandemehhanismi juhtpaneelil.

VRD funktsioon deaktiveeritakse, kui süsteem tunnetab keevituse alustamist.

5.8 Kaugjuhtimisseade

Lisateabe saamiseks kaugjuhtimisseadme töö kohta vaadake juhtpaneeli kasutusjuhiseid.

5.9 MIG/MAG ja isekaitstud täidistraadiga keevitus

Keevituskaar sulatab pidevalt etteantavat traati. Keevisvanni kaitseb kaitsegaas. MIG/MAG ja isekaitstud täidistraadiga keevitusel varustatakse vooluallikas järgnevaga:

• traadi etteandeseade

• vooluallika ja traadi etteandeseadme vaheline ühenduskaabel

• kaitsegaasi balloon

0463 331 001

- 16 -

6 HOOLDAMINE

TÄHELEPANU!

Regulaarne hooldus tagab turvalise ja usaldusväärse töö.

Ainult vastavate elektrialaste teadmistega isikud (volitatud personal), võivad kaitseplaate eemaldada, kas keevitusseadme ühendamiseks või teenindus-, hooldus- või remonditööde läbiviimiseks.

ETTEVAATUST!

Kõik tarnijapoolsed garantiikohustused kaotavad kehtivuse, kui klient on püüdnud toote garantiiperioodi ajal mõnd riket iseseisvalt parandada.

6.1 Kontrollimine ja puhastamine

Kontrollige regulaarselt, kas vooluallikas on tolmuvaba.

Vooluallikas tuleks regulaarselt läbi puhuda madala rõhuga suruõhu abil. Sagedamini tuleb seda teha mustas töökeskkonnas.

Vastasel juhul võivad õhu sisse- ja väljavooluavad ummistuda ja põhjustada ülekuumenemist. Selle vältimiseks tuleks õhufiltrit regulaarselt puhastada.

Tolmufiltri vahetamine ja puhastamine:

1. eemaldage tolmufilter vastavalt joonisele,

2. puhastage filter suruõhuga (madala rõhuga),

3. Veenduge, et kõige peenema võrguga filter oleks asetatud vastu võret.

4. paigaldage filter tagasi.

6.2 keevituspõleti

Probleemideta keevituse tagamiseks tuleks kuluvaid osi korrapäraselt puhastada ja välja vahetada.

0463 331 001

- 17 -

7 VEAOTSING

Enne volitatud hooldustehniku kutsumist proovige alltoodud kontrollimeetodeid.

Vea tüüp Toimingud

Kaar puudub. • Kontrollige, et toitelüliti oleks sisse

lülitatud.

• Kontrollige, kas keevitus- ja tagasivoolukaablid on õigesti ühendatud.

• Kontrollige, kas keevitusvoolu väärtus on õige.

Vool katkeb keevitamise ajal • Kontrollige, kas ülekuumenemiskaitse on

rakendunud (seda näitab oranž tuli esipaneelil)

• Kontrollige vooluvõrgu kaitsmeid.

Ülekuumenemiskaitse rakendub sageli • Kontrollige, kas õhufiltrid on ummistunud.

• Veenduge, et te ei ületa vooluallika kindlaksmääratud andmeid (st seade ei ole ülekoormatud).

Halb keevituskvaliteet. • Kontrollige, kas keevitus- ja

tagasivoolukaablid on õigesti ühendatud.

• Kontrollige, kas keevitusvoolu väärtus on õige.

• Kontrollige, et kasutataks õigeid keevitustraate.

• Kontrollige vooluvõrgu kaitsmeid.

0463 331 001

- 18 -

8 VARUOSADE TELLIMINE

ETTEVAATUST!

Remondi- ja elektritöid peab teostama ESAB'i volitatud hooldustehnik. Kasutage ainult ESAB'i originaalvaru- ja kuluosi.

Mig 4004i Pulse on projekteeritud ja testitud vastavalt rahvusvahelistele ja Euroopa standarditele IEC/EN 60974-1 ja IEC/EN 60974-10. Teenindus- või remonditöid teostanud tehnohooldeosakond peab tagama, et toode jätkuvalt vastaks ülaltoodud standarditele.

Varuosi saate tellida lähima ESAB'i toodete edasimüüja juurest, vaadake käesoleva dokumendi tagumist kaant. Tellimisel märkige palun toote tüüp, seerianumber, kasutamisotstarve ja varuosa number nii, nagu see on esitatud varuosade loetelus. See hõlbustab tarnet ja tagab korrektse kättetoimetamise.

0463 331 001

- 19 -

SKEEM

0463 331 001

- 20 -

TELLIMISNUMBRID

Ordering number Denomination Type Note

0465 152 881 Welding power source Aristo® Mig 4004i Pulse 0459 839 071 Spare parts list

Teistes keeltes kasutusjuhendeid saab alla laadida Internetist: www.esab.com

0463 331 001

- 21 -

VARUOSADE LOETELU

Item Ordering no. Denomination

1 0462 197 001 Dust filter

0463 331 001

- 22 -

TARVIKUD

0462 151 880

0459 839 039

Trolley

Spare parts list for trolley

0460 946 880 Stabilizer kit for counter balance (1)

0463 125 880 Trolley bracket

option when no cooling unit is assembled

 

0458 705 880

0458 705 882

0460 526 886

0460 526 887

0460 526 896

0460 526 897

0460 526 889

0460 526 899

0460 526 987

0460 526 996

0460 526 997

0460 526 989

Counter balance device (includes mast and counter balance)

for 300 mm bobbin

for 440 mm bobbin

Feed 3004 U6

Feed 3004 MA23

Feed 3004 U6, with water

Feed 3004 MA23, with water

Feed 3004 MA24

Feed 4804 MA23

Feed 4804 U6, with water

Feed 4804 MA23, with water

Feed 4804 MA24

0460 526 999

0463 331 001

Feed 4804 MA24, with water

- 23 -

TARVIKUD

0462 300 880 Cooling unit COOL 1

Connection set, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 780

0459 528 781

0459 528 782

0459 528 783

0459 528 784

0459 528 785

1.7 m

5 m

10 m

15 m

25 m

35 m

Connection set water, 70 mm210 pole cable plug - 10 pole cable socket

0459 528 790

0459 528 791

0459 528 792

0459 528 793

0459 528 794

0459 528 795

1.7 m

5 m

10 m

15 m

25 m

35 m

Remote controls

0459 491 880 Remote control unit MTA1 CAN

MIG/MAG: wire feed speed and voltage

MMA: current and arc force

TIG: current, pulse and background current

0459 491 883 Remote control unit AT1 CAN

MMA and TIG: current

0463 331 001

- 24 -

TARVIKUD

0459 491 884 Remote control unit AT1 CF CAN

MMA and TIG: rough and fine setting of current

Remote control cable 10 pole - 4 pole

0459 960 880

0459 960 881

0459 960 882

5 m

10 m

25 m

Information on PSF welding torches can be found in separate brochures.

For more information of the accessories contact the nearest ESAB agency.

0463 331 001

- 25 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Mig 4004i Pulse Instruction manual [et]

Specifications and Main Features

Frequently Asked Questions

User Manual

SISUKORD

1 OHUTUS

2 SISSEJUHATUS

2.1 Varustus

3 TEHNILISED ANDMED

4 PAIGALDAMINE

4.1 Asukoht

4.2 Tõstmisjuhised

4.3 Vooluvõrk

5 KASUTAMINE

5.1 Ühendused ja juhtimisseadmed

5.2 Sümbolid

5.3 Keevitus- ja tagasivoolukaabli ühendus

5.4 Vooluallika sisse-/väljalülitamine

5.5 Ventilaatori juhtimine

5.6 Ülekuumenemiskaitse

5.7 VRD (pinge vähendamise seade)

5.8 Kaugjuhtimisseade

5.9 MIG/MAG ja isekaitstud täidistraadiga keevitus

6 HOOLDAMINE

6.1 Kontrollimine ja puhastamine

6.2 keevituspõleti

7 VEAOTSING

8 VARUOSADE TELLIMINE

SKEEM

TELLIMISNUMBRID

VARUOSADE LOETELU

TARVIKUD
